Ремонт кузова на ВАЗ 2109 своими руками: основные слабые места и борьба с ними (видео)

Содержание:

Слабые места
Контрольные точки
Бамперы

Учитывая нынешние возможности в плане покупки запчастей, материалов, инструментов, а также относительной простоты конструкции автомобиля ВАЗ 2109, провести ремонт кузова своими руками — задача далеко не самая сложная. Многие выполняют самостоятельно кузовные работы, не уступая по качеству специализированным мастерским.

Задача – вернуть качество

Слабые места

Какими слабыми местами обладает кузова отечественной девятки? Попробуем узнать.

При обнаружении прогнивших или деформированных элементов кузова автомобиля, их необходимо снять и выполнить соответствующие мероприятия по восстановлению целостности данных участков.

К наиболее уязвимым участкам кузова ВАЗ 2109 относят:

Передний пол, пороги с усилителями, двери, крылья и днище задней части кузова;
Капот имеет относительную выносливость, но с течением времени начинает терять прежние свойства. Особенно сильно страдает участок над аккумуляторной батарее. Здесь чаще всего владельцы девятки замечают образование ржавчины;
Заметная проблема, с которой сталкиваются многие водители — это пол топливного бака;
Отражатели оптики, глушитель также не могут похвастаться длительным сроком без появления признаков ржавчины.

Коррозия очевидна

Коррозия — это главный враг практически всех отечественных автомобилей. Хотя антикоррозийные покрытия выполняются достаточно неплохо, время, погодные условия и особенности наших дорог убивают все, ржавчина активно начинает поедать металл и с этой проблемой нужно бороться.

Борьба с проблемами в общих чертах

Чтобы избавиться от проблемы образования ржавчины на кузове, необходимо проделать определенную работу. Самостоятельно или с помощью специалистов, решайте сами.

Разберите моторный отсек, слейте охлаждающую жидкость и снимите радиатор.
Снимите все двери.
Если впереди имеется усилитель (телевизор), тогда его также предстоит разобрать.
С помощью болгарки срезаются все поврежденные участки;
Если проржавели крылья, панели, их придется срезать.
Если образовались отверстия, дыры из-за коррозии, их можно заварить или использовать заплатки.
Участки, которые не отличаются высокой коррозийной стойкостью, рекомендуется дополнительно закрывать металлическими вставками.
Брызговики специалисты советуют усилить дополнительными вставками, после чего закрепить точечной сваркой.
Новые детали кузова, которые устанавливаются на место проржавевших, обязательно подгоняются в соответствии с нормативами.
Крылья и пороги после обработки крепят на саморезы, болты и сварку.
Восстановление геометрии кузова является обязательным мероприятием, на которое тратится большая часть времени. Для этого вам потребуется стапельный станок, на котором фиксируется машина, и выполняется подгонка в соответствии с нормами контрольных точек.

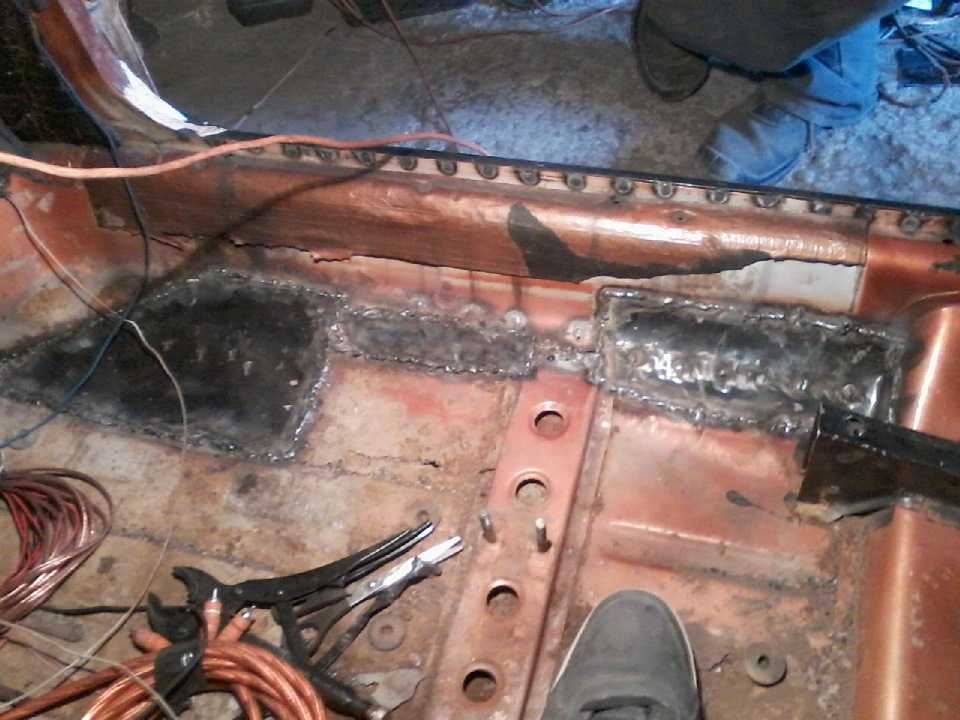

Следующий этап — это сварка нового пола, если таковой потребовался в результате оценки состояния кузова. При восстановлении пола используют заплатки, соединители и усилители. На завершающем этапе пол покрывается антикоррозийными составами.
Арки проще приобрести новые, нежели пытаться восстановить старые. Покрывать их можно смолой и отработанным маслом, смешанными между собой. Такая смесь отлично противостоит ржавчине. Только ни в коем случае не используйте такой состав для обработки днища.

В процессе кузовного ремонта зачастую требуется поднимать машину на домкрате. Если участки для домкрата проржавели, для поднятия авто используйте подмоторную балку.

Дыры, ржавчина

Зачастую самостоятельно кузов ремонтируется в том случае, если пострадали небольшие участки, образовались вмятины или дыры из-за воздействия ржавчины. Помимо исправления геометрии, выполняется покраска и полировка.

Более серьезные деформации повреждения, вызванные столкновениями, ДТП, обязательно подразумевают обращение в специализированные мастерские. Здесь, ориентируясь на контрольные точки и используя профессиональное оборудование, можно максимально корректно восстановить кузов, не нарушая его геометрия, сохраняя жесткость и прочие заводские параметры. Иногда их можно даже улучшить.

Контрольные точки

Замер расстояний между контрольными точками кузова — это самый распространенный способ проверки состояния автомобиля. Выполнив замеры, требуется сверить их с паспортными данными.

Проверка выполняется следующим образом:

Проводится сверка размеров по диагонали;
Проверяется текущее состояние стоек машины;
Крыша изучается визуально, проверяются размеры диагоналей самой крыши и дверной рамы;
Повышенное внимание уделяется замерам задней и лобовой оконной рамы;
Выполняется визуальный осмотр всего кузова с различных ракурсов с целью определения наличия зазоров, выпуклостей, отличающихся от требуемых параметров.

Контрольная точка	Паспортные размеры	Допустимое отклонение (+/-)
Диагональ переднего дверного проема от края нижнего порога до середины крыши	1345 миллиметра	5 миллиметров
Диагональ переднего дверного проема от крайней нижней точки ветрового стекла до середины нижнего порога	1000 миллиметров	5 миллиметров
Расстояние между передними дверными петлями до стойки по прямой линии	963 миллиметра	5 миллиметров
Диагональ заднего дверного проема от точки соединения нижнего порога с центральной дверной стойкой до крыши	1112 миллиметра	5 миллиметров
Диагональ заднего проема двери от верха центральной стойки до нижнего порога	860 миллиметров	5 миллиметров
Длинная диагональ задней боковой рамы окна	706 миллиметров	3 миллиметра
Короткая диагональ задней боковой рамы окна	383 миллиметра	3 миллиметра
Диагональ капота	1610 миллиметров	5 миллиметров
Расстояние от середины ветрового стекла до середины капота	712 миллиметров	5 миллиметров

Бамперы

Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок

Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.

В остальным процедура демонтажа и ремонта выполняется следующим образом:

Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
Найдите теперь гайки переднего крепления бампера и демонтируйте их;
В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;

Процесс демонтажа

Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.

Несоблюдение зазоров

Соединение элементов бампера

Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.

Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.

Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.

Загрузка . ..

Самостоятельный кузовной ремонт

Виды кузовного ремонта
Диагностика кузова
Мелкий кузовной ремонт

Сложный кузовной ремонт
Этапы самостоятельного кузовного ремонта
Ремонт коррозии кузова

Установка заплаток на кузов
Особенности кузовного ремонта ВАЗ

Выполнить кузовной ремонт самостоятельно в условиях гаража непросто, поскольку данная процедура включает несколько этапов, каждый из которых требует специализированного инструмента и знания новых технологий кузовного ремонта. Однако задача эта не является невыполнимой. Данный раздел содержит множество рекомендаций по выполнению различных видов кузовных работ с фото основных этапов. Для начинающих или малоопытных автолюбителей могут оказаться полезными видео уроки кузовного ремонта авто.

Узнав о приемах и современных технологиях кузовного ремонта автомобиля в гаражных условиях, вы сможете не только правильно подобрать кузовную деталь, но и установить ее на авто, устранить очаг коррозии, сделать рихтовку двери, крыла или капота своими руками, удалить небольшую вмятину на машине, правильно установить пороги и даже выполнить сварочные кузовные работы своими руками.

Виды кузовного ремонта

Самостоятельные кузовные работы в зависимости от дефектов можно разделить на несколько видов:

сложный кузовной ремонт;
мелкий или локальный ремонт;
полировка и покраска кузова своими руками.

Сложный ремонт кузова автомобиля своими руками включает такие этапы, как правка кузова, рихтовка средних и больших вмятин, замена элементов кузова, сварка кузова полуавтоматом, восстановление геометрии автомобиля. Лучшее представление данных работ дает видео ремонта кузова авто.

Мелкий кузовной ремонт авто своими руками включает устранение небольших вмятин без покраски, ремонт сколов ЛКП, удаление царапин на автомобиле, ремонт пораженных коррозией участков кузова.

Диагностика кузова самостоятельно

Перед тем, как самому сделать кузовной ремонт, необходимо провести качественную диагностику кузова и выявить все проблемные участки. Особенно это актуально перед покупкой автомобиля, поскольку ремонт кузова любого авто, будь то Волга или ВАЗ 2109, даже своими руками может вылиться в немалую копеечку. Как же проверить геометрию кузова авто и выявить дефекты? Для этого производится скрупулезный осмотр авто.

Осмотр лакокрасочного покрытия. Необходимо внимательно просмотреть, нет ли цветовой неоднородности, переходов одного цвета в другой. Причем изучать нужно не только внешние элементы кузова, но и внутренние, такие, как пол салона или багажника, центральные стойки. Перекрашенные стойки говорят о том, что, скорее всего автомобиль побывал в серьезной аварии и нарушена геометрия кузова. Также необходимо выявить места сколов и царапин ЛКП.
Проверка зазоров. Симметричные зазоры между элементами кузова должны быть одинаковыми с каждой стороны. В противном случае велика вероятность того, что авто побывало в серьезном ДТП.
Лонжероны. В передней и задней части авто лонжероны не должны иметь следов перекраски, геометрических неровностей, следов сварки, иначе можно сделать вывод о нарушении геометрии.
Двери салона и крышка багажника. Каждая дверь должна закрываться с одинаковым усилием, герметичный уплотнитель должен ровно лежать по краям.
Сварные швы. Они должны быть небольшими и ровными. На кузовных элементах чаще всего применяется точечная сварка. Неаккуратная сварка говорит о том, что части кузова подвергались серьезному ремонту или замене.
Крепеж. Болты, которыми соединяются элементы кузова, не должны иметь следов от гаечных ключей, иначе можно говорить о том, что кузов подвергался ремонту со снятием или заменой элементов.

Мелкий кузовной ремонт своими руками

В процессе эксплуатации авто постоянно подвергается воздействию окружающей среды. Дождь, град, солнечное излучение, снег, ветер, камушки – все это негативно влияет на качество лакокрасочного покрытия. В результате на кузове образовываются дефекты. Если их вовремя не устранить, они могут стать очагами коррозии. Именно в этом случае понадобится мелкий ремонт кузова автомобиля.

Мелкий самостоятельный ремонт кузова легкового автомобиля целесообразен, если гарантийный срок обслуживая авто исчерпан. Он не потребует дорогостоящих инструментов или оборудования, достаточно набора, который есть в каждом гараже: угловая шлифмашинка, шпатель, губки.

Локальный кузовной ремонт автомобиля направлен на удаление царапин, сколов, очагов коррозии, ремонт небольших вмятин без покраски. В Сети существует множество видео, демонстрирующих эти процессы достаточно наглядно. Технологии мелкого кузовного ремонта Мерседес, Ниссан, Газель или Нива несильно отличаются.

Чаще всего локальный кузовной ремонт сводится к ремонту сколов или царапин. Удаляются они шпатлеванием. Специализированных навыков для этого процесса не требуется. Сначала дефектное место автомобиля необходимо тщательно вымыть с мылом либо автошампунем. Затем царапина или скол обезжиривается Уайт-Спиритом, можно также использовать для этого бензин.

Затем можно наносить шпатлевку, для чего нужно использовать мягкий шпатель. Также можно нанести ее пальцем. Использовать необходимо специальную шпатлевку, предназначенную для кузовных работ. Посмотрите ниже видео, как правильно выполняется процесс шпатлевания.

Послы высыхания зашпаклеванное место повреждения нужно зашкурить мелкозернистой наждачной бумагой, удалить остатки пыли, загрунтовать и проводить локальную покраску.

Сложный кузовной ремонт своими руками

Причина, при которой возникает необходимость полного кузовного ремонта, чаще всего одна – это серьезное ДТП. При этом могут наблюдаться следующие дефекты:

серьезные повреждения кузова;
изменение геометрии кузова;
деформация подрамника.

В СТО для сложного кузовного ремонта таких повреждений используется профессиональное оборудование: стапели, автоматизированные компьютерные установки. Благодаря ним можно не беспокоиться, как сделать полную замену кузова автомобиля или выправить огромную вмятину. При деформации труднодоступных мест, таких как днище, машину чаще всего переворачивают. Неопытным автомобилистам поможет видео, как делают кузовной ремонт перевертыша в автотехцентрах, как править кузов или выполнить восстановление геометрии кузова.

Тем не менее, если вы владеете хотя бы начальными навыками рихтовки и сварки, сложные кузовные работы можно сделать и своими руками. Подход к работам однообразен и не зависит от марки авто, независимо от того, требуется ли кузовной ремонт Газели своими руками или ремонт кузова УАЗ Буханки. Главное помнить, что технология восстановления геометрии кузова своими руками должна соблюдаться на всех этапах ремонта.

Сейчас народные умельцы даже выкладывают видео, как сделать восстановление геометрии кузова своими руками с помощью самодельного стапеля. Это устройство позволяет прикладывать к элементам кузова разнонаправленные усилия, благодаря чему эффективно устраняются последствия боковых ударов. На самом деле, лишь часть стапеля своими руками сделать несложно – это раму. Гидравлический блок все равно придется покупать.

Этапы самостоятельного кузовного ремонта

Сложный ремонт кузова выполняется в несколько этапов.

Арматурные работы. Перед любым сложным ремонтом необходимо демонтировать мешающие элементы кузова. Если нужно выпрямить вмятину на двери, то придется снять обшивку, элементы управления стеклоподъемником, замок и т.д. А перед тем, как восстановить геометрию кузова, необходимо будет полностью освободить салон. Данная работа хоть и кажется простой, на самом деле очень ответственна, ведь в последствии придется все возвращать на место. Поэтому нужно максимум аккуратности, чтобы снять кузов с УАЗа или Газели. По времени арматурные работы могут занять от пары часов до нескольких дней.
Жестяные работы. На этом этапе проводится исправление вмятин беспокрасочным способом или с помощью рихтовки, устранение следов коррозии кузова, заделка дыр заплаткой, удаление прочих дефектов. Если элемент кузова неремонтопригоден, его придется поменять. Помните, перед тем как заменить кузов автомобиля, необходимо подобрать качественные аналог, желательно, произведенный на заводе изготовителе, чтобы не было проблем с подгонкой.

Подготовка к покраске. Кузов очищается от следов старой краски, неровности поверхности заделываются шпатлевкой, далее поверхность шлифуется и наносится грунт.
Покраска авто. Это заключительный этап любого кузовного ремонта. Своими руками делается только в хорошо освещенных помещениях, чтобы были видны все дефекты. Для работы нужен будет краскопульт. Если проводится не полная перекраска кузова, а локальная окраска крыла или капота, остальные части кузова придется плотно закрыть пленкой.

Ремонт коррозии кузова своими руками

Кузова современных автомобилей в своем большинстве делают из оцинкованного металла, что не дает развиваться коррозии, хотя при глубоких сколах слой цинка тоже может быть поврежден. Как проверить оцинкован ли кузов? Очень просто, достаточно посмотреть паспортные данные авто или аккуратно соскрести краску с какого-либо малозаметного места кузова, не забыв впоследствии его заделать.

В процессе работы необходимо использовать средства защиты глаз и рук: очки, резиновые перчатки, чтобы не подвергаться риску попадания химических веществ на тело.

Итак, если кузов полностью поражен ржавчиной или она выступает во многих местах, первым делом автомобиль необходимо хорошо вымыть с помощью автошампуня.

После подсыхания авто все проблемные места необходимо обработать крупнозернистой шкуркой или использоваться для этого щетку с металлической щетиной. Угловую шлифмашинку использовать не рекомендуется, поскольку зачистные диски снимают грубый слой металла. Для такой процедуры подходят исключительно диски на пластиковой подошве. Также можно на дрель посадить представленный на фото абразивный круг.

Также для ремонта ржавого кузова автомобиля можно использовать преобразователь ржавчины. Его необходимо нанести на все дефектные места, а через несколько часов смыть струей воды или мокрой тряпкой.

Дальше на очищенную от коррозии поверхность авто наносится грунтовка, после высыхания которой неровности заделываются шпатлевкой. После зашкуривания высохшей шпатлевки поверхность можно красить.

Установка заплаток на кузов своими руками

Если в элементе кузова образовала дыра, шпатлевкой не обойтись. Наиболее простой способ такого кузовного ремонта своими силами – это установка заплатки. Естественно, такой способ подходит для дыр диаметром не более 5-7 см, если дыра больше – скорее всего, понадобится полная замена элемента кузова.

Как же отремонтировать дырявый кузов автомобиля? Первым делом место повреждения на кузове надо хорошенько вымыть и очистить от ржавчины. Далее необходимо вырезать заплатку немного большего диаметра, чем дыра, из тонкого металла, например из консервной банки.

Затем с помощью мощного паяльника нужно залудить оловом поверхность с наружной стороны дырки и края заплатки. В качестве флюса можно использовать ортофосфорную кислоту либо преобразователь ржавчины на ее основе.

В конце заплатку необходимо припаять к дыре сплошным швом, после чего заплатку необходимо осадить молотком (утопить). Выступающие края заплатки зачистить крупнозернистой наждачкой. Затем дефектное место шпаклюется, грунтуется и готовится под покраску.

Также возможно заплатку приваривать к кузову сплошным швом, но для этого понадобится сварочный аппарат и навыки работы с ним.

Особенности кузовного ремонта ВАЗ своими руками

Так исторические повелось, что автомобили ВАЗ являются самыми распространенными на постсоветском пространстве. Поэтому стоит поговорить о слабых местах их кузова и наиболее распространенных поломках.

Кузовной ремонт «копейки» и других ранних моделей ВАЗ (2101, 21011, 2102, 2103, 2104, 2105) чаще всего вызван солидным возрастом этих автомобилей. За несколько десятилетий их эксплуатации коррозия элементов кузова неизбежна, и если их не пришлось еще менять полностью, то убирать локальную ржавчину – наверняка. Очень уязвимыми местами являются подкрылки, днище и багажное отделение, которые наверняка переваривались, и не раз.

Ремонт кузова ВАЗ 2106 и ВАЗ 2107 чаще всего заключается в устранении коррозии крыльев, днища под передними сиденьями, порогов и багажного отделения, особенно если в процессе эксплуатации авто не были установлены подкрылки и не проводилась прочистка дренажных отверстий. Начинать надо с удаления ржавчины, необходимо зачистить эти места шкуркой или обработать преобразователем ржавчины. Дыры заделываются сваркой или с помощью заплатки. При необходимости производится рихтовка. Подготовленные дефектные места шпатлюются мастикой со специальным антикоррозионным составом. Затем проблемные места затираются наждачной бумагой и обезжириваются силиконовой смывкой. Подверженные коррозии места можно дополнительно обработать смесью шпатлевки с отвердителем, чтобы выровнять поверхность элемента кузова. Можно проводить подготовку к покраске. Ремонт кузова ВАЗ 2107, направленный на устранение коррозии, окончен. Многочисленные видео кузовного ремонта ВАЗ 2107 наглядно демонстрируют этапы проводимых работ.

Сложности кузовного ремонта Нивы своими руками заключаются в особенностях ее эксплуатации. Коррозии наиболее подвержено днище автомобиля, причем при длительном отсутствии контроля могут образовываться сквозные дыры. Еще одним слабым местом ВАЗ 2121 являются лонжероны – при сложных эксплуатационных условиях они имеют свойство трескаться. Кроме трещин лонжероны также сильно подвержены коррозии. Усиление пола и лонжеронов следует проводить листовым металлом толщиной не менее 3-4 мм. Советуем посмотреть видео ремонта кузова Нива 2121 своими руками, чтобы ориентироваться в последовательности этапов работ.

Ремонт кузова Оки своими руками очень часто сводится к необходимости замены порогов, прочность которых не выдерживает никакой критики. Необходимо также регулярно контролировать состояние днища и арок, которые больше всего подвержены коррозионным процессам.

Ремонт кузова 2109 своими руками может понадобиться по нескольким причинам, зависящим от условий эксплуатации и степени повреждений.
