Ремонт прицепа для легкового автомобиля своими руками

Прицепы для легковых автомобилей часто ломаются, ведь они подвергаются очень большим нагрузкам. Чаще это ударные и вибрационные нагрузки, а также невыполнение всех эксплуатационных правил. Самой распространенной проблемой, которая возникает при использовании устройств, является осевая деформация и нарушение геометрии подвески.

В таком случае нужно заменить оси или восстановить геометрию. Работа, которую нужно выполнить в таком случае, очень велика. Это нарезка свежей резьбы, выпрямление ЦАФ, наплавка металла и многое другое.

Бывает такое, что неполадки возникают по причине расстройства электрооборудования. Тогда могут выйти из строя:

• фары;
• стоп сигналы;
• фонари;
• габаритные огни;
• лампы освещения номерного знака.

При неполадках одного из перечисленных габаритов значительно вырастает вероятность ДТП. Поэтому при обнаружении расстройств электрической части оборудования, необходимо обратиться в автомастерскую.

В настоящее время есть много видов специализированных приспособлений для легковых автомобилей: прицепы для квадроциклов, гидроциклов, лодок и катеров, трейлеры, фургоны и так далее.Для ремонта каждого из них нужен индивидуальный подход, различное оборудование и разнообразие запчастей. От этих составляющих зависит дальнейшая работа грузоперевозчика.

Очень большим нагрузкам подвергаются борта устройства. Почти во всех автосалонах есть такая услуга, как бортовая установка. Ими могут служить пластиковые, оцинкованные или некоторые другие виды. Пластиковые стоят довольно дешево, но их работоспособность очень мала, по причине хрупкости основного материала.

Также выйти из строя может тормозная система. Это может служить причиной серьезных аварий, поэтому, если Вы заметили любые неполадки, тянуть с ремонтом не стоит. Чаще всего достаточно замены какой-то запчасти. Это может быть тормозная камера или кран, колодка, накладка и так далее. Если Вы решили купить прицеп, помните — при систематической эксплуатации, устройства с тормозами должны проходить ремонтную профилактику не реже чем раз в полгода.

Для некоторых водителей прицепы являются незаменимой частью автомобиля, поэтому об их дизайне приходится заботиться должным образом. Аэрография, нанесенная на прицеп, придает ему индивидуальность и делает его очень интересным.Это может быть любой понравившийся рисунок, просто узор либо абстракция.

Можно подвергнуть торсионные оси носителей перепрессовке, что увеличит их надежность и срок служения. Для улучшения грузоподъемности на конструкцию можно установить дополнительные оси. Также можно улучшить тормозную систему штатной оси. Установка  большего количества светотехнических приборов только улучшит ситуацию. Много света на дороге ночью никогда не бывает лишним. Это могут быть габаритные огни и задние фары.

Казалось бы, прицепы для легковых автомобилей не должны приносить никаких дополнительных забот. Но это совсем не так. Они требуют постоянного ухода, профилактики, иногда, ремонта. Профилактика — это совсем не дорого, но результаты того стоят.

• Шевроле Лачетти технические характеристики
• Тюнинг ГАЗ 3307

Прицепы для легковых автомобилей своими руками: реально ли это?

Легковой автомобиль есть почти у каждой семьи. Поскольку люди увлекаются садоводством и строительством, регулярно возникает потребность в доставках грузов. Вы скажите, что в машине есть багажник. Но дело в том, что он не подходит для перевозки тяжелых вещей. Выйти из положения легко, нужно позвонить в компанию, которая занимается грузоперевозками, и сделать заказ. Но не все владельцы машин желают тратиться на их услуги. Выход есть! Приобретите прицеп. Его можно не покупать, ведь вы легко сделаете эту полезную вещь собственноручно.

Хороший самодельный прицеп практически практически ничем не отличается от купленного

Выгодно ли делать прицеп?

Конечно, выгодно! Если вы «дружите» с инструментами и имеете навыки работы со сваркой и запчастями, то делайте самостоятельно. Сборка прицепа не займет много времени, никаких дорогих инструментов или материалов для работы не требуется.

[stextbox id=»alert»]Вы сохраните деньги, ведь вам не придется тратить средства на покупку заводского прицепа.[/stextbox]

Как сделать прицеп для легкого автомобиля?

• Сначала купите все необходимое. Вам понадобится листовая сталь, из нее вы сделаете кузов. Приобретите ходовую часть и колеса, нужны стальные швеллера. Кроме того, для прицепа понадобятся алюминиевые трубы и крепежные элементы высокого качества. Для сварки кузова нужен сварочный аппарат. Если вы умеете с ним работать, сварите листы.

Еще один вариант универсального самодельного прицепа

• Определите желаемые размеры прицепа и сделайте чертеж, это поможет вам при сборке. Очень хорошо, если у вас в гараже лежат запасы старых деталей, они понадобятся в работе. Например, от трактора возьмите связующие элементы бортов, а сами борта сбейте из вагонки. Раму делайте из стальной трубы, достаточно купить изделие диаметром 40 мм. Трубу чуть меньшего диаметра приспособьте под тягу. Купите три штуки, две вы пустите на продольные, а одну на поперечные тяги. Не забудьте приобрести трубу под балку моста.
• Колеса поставьте бескамерные, пригодятся амортизаторы со старого «Урала». В магазине нужно купить устройство, предназначенное для захвата фаркопа, и страховочную цепь.

На что нужно обратить внимание

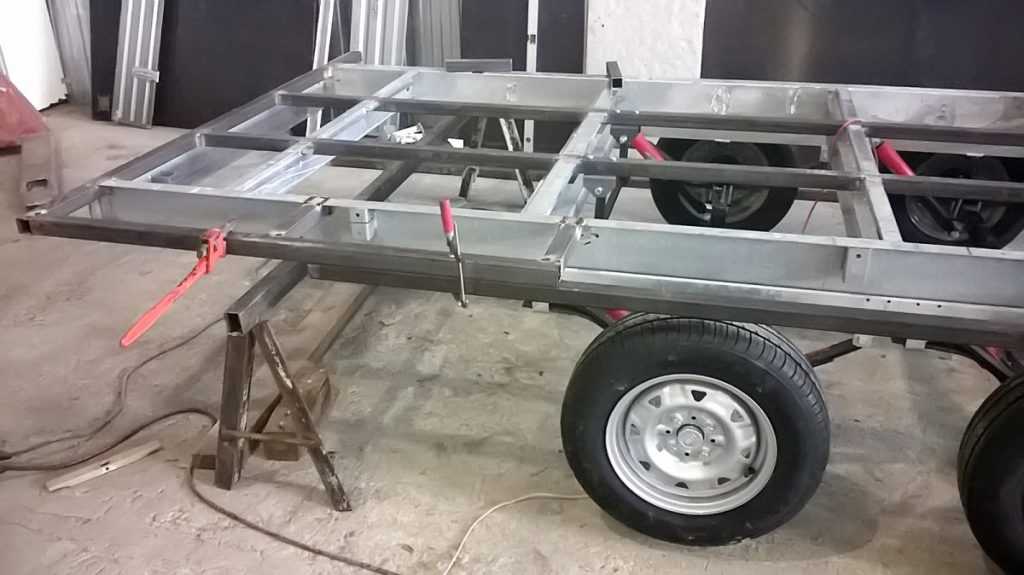

Начинать нужно со сборки рамы. Вы наверняка надеетесь на то, что самодельный прицеп прослужит вам долго. Помните о том, что срок службы напрямую зависит от прочности рамы. Важным фактором является жесткость. Для сборки конструкции используйте сварку, это гарантирует надежность соединения.

Хотите сделать багажник на крышу автомобиля своими руками? Смотрите у нас, как лучше это сделать.

О том, как происходит частичная или полная замена масла в акпп можно узнать здесь.

Кода вы уточните размеры прицепа, попробуйте собрать каркас. Разложите элементы на ровном полу, соберите конструкцию, скрепив временными зажимами. Обращайте внимание на составляющие каркаса, располагайте их перпендикулярно. Возьмите рулетку и измерьте диагонали. Значения должны быть одинаковыми, расхождение не должно превышать 3%. Если расхождение больше, то стоит заново собрать каркас.

[stextbox id=»alert»]Поскольку прямоугольник – не самая надежная конструкция, прицеп усильте дополнительным ребром жесткости. [/stextbox]

Как соединить прицеп с автомобилем?

Вам необходимо будет приобрести сцепное устройство для легкового прицепа. Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

[stextbox id=»info»]Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.[/stextbox]

Установка оси и монтаж бортов

Переверните раму, установите на два блока. Измерьте длину прицепа, умножьте значение на 40%. Полученное расстояние отложите с задней стороны прицепа, именно в этом месте располагайте ось. Перед установкой счистите краску с рамы. Измерьте расстояние между втулками, разделите пополам и сделайте отметку на оси.

Соединяйте части конструкции точечной сваркой. Установите на прицеп пружинно-амортизационную подвеску, она обеспечит мягкость хода.

Во внутренней части рамы установите домкраты стабилизации, они удержат прицеп в горизонтальном положении. Боковые стенки прицепа делайте из вагонки, либо используйте металлические листы.

Сначала делают настил из досок. Используйте для крепления болты, затем установите короб из вагонки. Углы короба зафиксируйте металлическими уголками, так конструкция станет еще прочнее. Борта обшейте металлом, на таком прицепе вы без труда перевезете сыпучие грузы.

Смотрите, как делают легковые прицепы народные умельцы

Итог

Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.

Добавьте FBM.ru в избранное Яндекс НовостиДобавьте ПроКроссоверы в избранное

Как построить грузовой прицеп

Как построить служебный трейлер

Вспомогательные прицепы удобны для самых разных целей: от перевозки инструментов до работы или снаряжения до концерта. Планируете ли вы построить трейлер для своего бизнеса или просто время от времени нуждаетесь в нем для семейных походов, эта статья даст вам основную информацию, чтобы начать строить свой собственный!

Определите тип прицепа, который вам нужен

Универсальный прицеп должен быть настроен в соответствии с вашими требованиями.

Вам нужно будет определиться с длиной, грузоподъемностью и тем, будет ли он закрытым.

Например:

• Если грузовой прицеп будет использоваться для перевозки пиломатериалов или строительных материалов, может потребоваться более прочная подвеска прицепа и полноразмерные колеса.

• Для облегчения погрузки и разгрузки — особенно пиломатериалов — вы, вероятно, не захотите, чтобы он был закрытым. Вы также хотели бы сделать его достаточно длинным, чтобы вместить пиломатериалы и защитное покрытие.

• Машины и ценные инструменты должны быть не только прочными, но и закрытыми и безопасными для предотвращения кражи.

Транспортное средство, которое вы будете использовать для буксировки грузового прицепа, также поможет определить размеры. Например, универсальный прицеп для перевозки продуктов за велосипедом обязательно будет намного меньше, чем универсальный прицеп, предназначенный для перевозки настольной пилы.

Выбор метода сборки

Чтобы собрать собственный грузовой прицеп, вы можете начать с нуля или собрать комплект. В любом случае, важно получить правильные инструменты и материалы.

Поищите на веб-сайтах схемы комплектов для прицепов или посетите магазины товаров для дома, чтобы найти идеи.

Подтвердите свой уровень способностей

На этапах планирования важно знать свой уровень знаний в области механики и строительных возможностей. Для сборки грузового прицепа с нуля потребуются

• навыки сварки
• столярное ноу-хау
• знание электрики (для установки задних фонарей)
• грузоподъемность

Сбор материалов и инструментов

Следование плану трейлера поможет вам собрать нужные компоненты. После того, как вы нашли источник материалов, свяжитесь с представителем службы поддержки клиентов, чтобы организовать доставку. Если вы опытный сварщик и у вас есть необходимое оборудование, следуйте рекомендациям производителя по технике безопасности и процедурам.

Большинство конструкций состоят из станины, сцепки, «язычка» (форма клина, выступающего спереди), оси с колесами, задних фонарей и рамки номерного знака.

Многие компоненты грузовых прицепов (дышло, сцепное устройство, ось, домкрат и задние фонари) можно приобрести в полностью собранном виде, что упрощает сборку.

Сборка рамы прицепа

Изображение предоставлено Mechanical Elements

Рама будет состоять из 4 стальных угловых стержней, по 2 боковых и по 2 спереди и сзади. В зависимости от длины прицепа, стороны, вероятно, будут длиннее, чем передняя и задняя части.

• Соедините все 4 угла под углом 45 градусов.
• Прихватите стержни из углового железа друг к другу, образуя прямоугольник. На этом этапе убедитесь, что рамка идеально ровная.
• Приварить опорные балки (не менее 3) из листового железа по ширине рамы.
• Отрежьте достаточно обработанных под давлением пиломатериалов размером 2×6 дюймов, чтобы покрыть всю длину/ширину рамы. Просверлите отверстия в местах пересечения досок с рамой.
• Просверлите отверстия в уголке, чтобы они совпадали с отверстиями в пиломатериале.
• Прикрутите обработанные давлением доски размером 2×6 дюймов (5,1 X 15,2 см) к раме внутри выступа уголка.

Прикрепите ось и шины

Используйте гидравлический домкрат, чтобы поднять раму над полом. Заблокируйте все 4 угла, чтобы он оставался приподнятым. Приварите ось под рамой. На прямоугольной раме ось должна крепиться в соотношении 60/40: 60 процентов рамы перед осью и 40 процентов за осью.

Прицеп может быть изготовлен с рессорами или без них. Использование оси из квадратной трубы облегчает приварку оси непосредственно к раме. Но ось без рессор дает более жесткую езду.

Можно добавить пружины, чтобы обеспечить более мягкую езду вашего груза, но центральная линия оси должна оставаться в том же месте, которое указано в предыдущем абзаце (соотношение 60/40).

Установите крепления пружины, чтобы ось заняла правильное положение. Неподвижный конец пружины должен быть направлен к передней части прицепа, а часть, которая может двигаться, должна быть направлена ​​к задней части прицепа.

С помощью болтов и гаек, входящих в комплект оси, установите шины заданного размера на ось.

Существует альтернативная подвеска прицепа, которая не только смягчит ход вашего прицепа, но и даст вам лучший контроль — и все это без оси! Это называется безосевой подвеской Timbren.

Если вы хотите дооснастить 1 или 2 существующие оси, подвеска Timbren Silent Ride обеспечит более мягкую езду, а при установке тандема — полностью сбалансированную подвеску.

Завершите остальные части

После приваривания сцепки к дышлу приварите весь узел к передней части рамы, убедившись, что он находится по центру рамы.

Прикрепите домкрат за сцепкой на дышло. Проложите электрические провода от передней части к задней для задних фонарей. Убедитесь, что разъем заднего фонаря находится спереди.

Задние фонари состоят из комбинации стояночных, стоп-сигналов и сигнальных огней. Жгут проводов должен быть закреплен под прицепом, а фонари прикреплены сзади болтами с обеих сторон.

Для получения дополнительной информации о безосевой подвеске Timbren посмотрите видео ниже, в котором объясняется, как ее установить.

Последние статьи

Темы

Подпишитесь на рассылку новостей!

Поиск

---

Поболтай с нами, на базе LiveChat

Схемы прицепов для легковых автомобилей

Специальное предложение



В течение ограниченного времени вы можете получить дополнительную скидку 30% на наши и без того самые низкие цены на любой из наших планов прицепов.

Мы знаем, что это была тяжелая пара лет, и мы хотим внести свой вклад, чтобы попытаться помочь. Когда вы покупаете любой набор наших планов трейлеров, просто введите код купона (COVID) во время оформления заказа в корзине! Обратите внимание: Предложение может прекратиться в любое время без предварительного уведомления.

Все наши чертежи автомобильных прицепов содержат более 40 страниц, чтобы исключить любые догадки. Планы включают пошаговые инструкции по сборке и список материалов. Это означает, что все необходимые измерения, эскизы, изображения и чертежи, необходимые для создания этих трейлеров от начала до конца, включены. А также пошаговые инструкции, которые проведут вас через каждый этап процесса сборки.

Мы также включили инструкции для погрузочных рамп из углового железа. И мы могли бы оставить это на этом, но достаточно хорошо — это не то, к чему мы стремимся, поэтому в каждый набор планов мы также включили инструкции по сборке трейлеров с дополнительным ласточкиным хвостом на случай, если вы захотите установить его на свой трейлер. И если этого было недостаточно, в каждом наборе планов мы также предоставили инструкции, а также списки материалов для изготовления автомобильных прицепов с деревянным настилом или металлическим настилом или полозьями, чтобы вы могли выбрать то, что лучше всего соответствует вашим потребностям.

Все автомобильные прицепы, для которых мы продаем планы, представляют собой сверхмощные автомобильные прицепы с тандемной осью и полной массой 10 000#. У нас есть автомобильные прицепы трех размеров, для которых мы продаем планы. 8 футов х 20 футов, 8 футов х 18 футов и 8 футов х 16 футов. Наши автомобильные прицепы шириной 8 футов имеют фактическую ширину платформы 86 дюймов и общую ширину 102 дюйма. Таким образом, ширина палубы будет чуть меньше 8 футов, а общая ширина прицепа будет чуть более 8 футов.

Эти автомобильные прицепы действительно несложно построить. Пара предметов, в которые вы, возможно, захотите инвестировать, если у вас их еще нет, которые облегчат вам жизнь при сборке рамы, — это пара 45/9. Струбцины сварщиков 0 градусов. Теперь вы можете найти их довольно дешево, если вы не чувствуете необходимости покупать крупные бренды. Я видел их на Amazon.com менее чем за 20 долларов. Вам не обязательно иметь их, чтобы построить этот прицеп, но это, безусловно, облегчает жизнь, когда дело доходит до получения квадратной основной рамы, чтобы вы могли сделать свои первые прихваточные сварные швы на углах.
Одна вещь, которую вы часто видите в наших планах, это «Квадратность», получение квадрата рамы перед сваркой, это очень важно, но мы покажем вам, как это сделать и как проверить его, чтобы убедиться, что он квадратный, прежде чем наносить сварку. что-либо.

Еще вам понадобятся несколько больших зажимов, которые, вероятно, у вас уже есть, чтобы удерживать детали вместе или на месте, пока вы не сварите их прихваточным швом.

Эти прицепы действительно несложно построить, просто следуйте пошаговым инструкциям. И сумма денег, которую вы можете сэкономить, построив свой автомобильный прицеп, более чем того стоит.
