Как сделать разборную покрасочную камеру
Главная > Инструмент > Своими руками > для Красок и Окрашивания > Как сделать разборную покрасочную камеру
Категории: для Красок и Окрашивания
Покраска – один из важнейших и сложных этапов работы над моделью. В большинстве своем для этого используется аэрограф (или баллончики с краской). Наверное, каждый, кто хоть раз что-то красил с помощью аэрографа в комнатных условиях, получил незабываемые впечатления от облаков растворителя и аэрозолей краски вокруг. Это смело можно считать одним из главных вредных факторов нашего увлечения. И фактором очень серьезным. Решение данной проблемы – проведение покрасочных работ в хорошо проветриваемом помещение, использование средств индивидуальной защиты органов дыхания, применение нетоксичной «химии» (например, акриловые краски). Однако, не всегда помещение можно хорошо и быстро проветрить, также не всегда получается использовать акриловые краски в работе. Выходом из такой ситуации может являться покрасочная камера (бокс) – относительное небольшая конструкция, оборудованная вытяжным вентилятором и воздуховодом для отведения вредных «выхлопов» в окружающую среду за пределы рабочего помещения – то есть, по-простому, на улицу через окно.
Постановка задачи
Существуют готовые фирменные решения — к примеру, распространённое изделие фирмы JAS. Однако, можно изготовить такую камеру и собственными руками при меньших финансовых затратах. На данном ресурсе уже обсуждались некоторые варианты, и все они имели одну общую черту – они были неразборные, зачастую стационарные.
Мне же требовалась камера, которую можно быстро собрать-разобрать и удобно хранить, не захламляя квартиру. Итак, основной критерий конструкции определен. Далее – разумеется, качественная вытяжка (вентилятор плюс воздуховод) и желательно освещение внутреннего пространства. Опционально можно снабдить камеру приспособлениями для удобства покрасочных работ (к примеру, вращающийся столик), но при этом уже следует помнить о постановке задачи – удобство сборки-разборки и хранения. Ведь, чем больше элементов предстоит монтировать, тем задача будет усложняться. Размеры будущего бокса были определены следующие: 600 х 375 х 300 — Длина х ширина (глубина) х высота, мм.
Материалы и приборы
- Для сборки покрасочной камеры я решил использовать панели из ПВХ – материал широко распространен во всех строительных магазинах, легко режется, не впитывает пары растворителей. Выбор пал на панель шириной 375 мм (длина 3000 мм). Кроме таких размеров в продаже имеется большой выбор панелей шириной 250 мм, но такую глубину для камеры я посчитал недостаточной, а возможные варианты с соединением встык двух панелей усложнит проект. Для наших целей достаточно одной панели 3000х375х8. Примерная стоимость 300 р.
- Вентилятор вытяжной Era-5s. Диаметр канала 125 мм, производительность 143 м3/ч (хотя на коробке заявлено 180 м3/час), уровень шума 36 дБ, потребляемая мощность 20 Вт, масса 0,55 кг. Стоимость – 400-500 р.
- Труба-воздуховод (гофра) из полимерной пленки на металлическом каркасе. Примерная стоимость – 400 р. за 10 м.
- Светильники точечные – 2 шт. (или светильник люминесцентный подходящего размера). Стоимость – 100 р.
- Лампочки галогенные 35 Вт – 2 шт. Стоимость – 50 р.
- Хомут 120-140 мм – 1шт. Стоимость – 35р.
- Крепеж для гипсокартона типа «бабочка» — минимум 4 шт. Стоимость – 20 р.
- Крепеж для гипсокартона винтовой – минимум 8 шт. Стоимость – 40 р.
- Крепление для стяжек на клеящемся основании. Стоимость –20 р.
- Шнур 220В с выключателем – 2 шт. Стоимость – 180 р.
- Герметик силиконовый. Стоимость – 80 р.
- Уплотнитель для окон самоклеящийся 3,0-3,5 м. Стоимость – 60-70 р.
- Стяжки нейлоновые.
- Клемники.
- Алюминиевая лента самоклеящаяся.
- Трубка полиуретановая диаметром 8-10 мм.
- Две алюминиевые банки.
Конечно, вентилятор может быть другой, светильники – тоже отдельный разговор, какие уместно (и безопасно, быть может) применять в такой конструкции. Общая стоимость покрасочной камеры ориентировочно составит 1800 р. (при условии покупки всех перечисленных компонентов).
Постройка покрасочного бокса
Сборка коробки из панелей труда особого не представляет. Как говорится, сто раз отмерь – один раз отрежь. Однако, при работе с этими панелями возникают некоторые трудности именно при резке строительным ножом – не всегда получается ровно. Для разъемного соединения используем крепеж для гипсокартона. В основание вставляем 4 «бабочки» по углам и на них ставим боковые стенки нашего бокса. При этом «бабочка» раскрывается внутри трубчатого наполнителя панели и стенки держатся весьма уверенно. По идее так можно смонтировать весь короб, но тогда его жесткость может оказаться неудовлетворительной. Поэтому для крепления задней и верхней стенок используем уже винтовой крепеж. Его диаметр превышает размеры ячеек, поэтому при вкручивании винта оболочка панели деформируется под форму резьбы. В принципе, такого состояния посадочного места должно хватить на определенный срок, но лучше укрепить эту область. Я наложил несколько слоев алюминиевой самоклеящейся ленты. Для предотвращения разбалтывания соединения и надежной фиксации винта, внутрь образовавшегося отверстия с помощью эпоксидного клея установил отрезок полиуретановой трубки, разрезанной по спирали (по форме резьбы). Обязательного усиления требуют отверстия под крепеж в устанавливаемых панелях. Для этого к нескольким слоям алюминиевого скотча я добавил кусочек из «пивжести» с отверстием нужного диаметра. На места стыков панелей можно наклеить полоски уплотнителя на липкой основе для герметизации бокса.
Установка вентилятора проста – в верхней панели вырезается отверстие нужного диаметра, вентилятор фиксируется с помощью небольших саморезов (можно на клей или герметик), стык промазывается силиконовым герметиком. Эта деталь покрасочной камеры будет самая объемная, однако и она не создаст большой проблемы для поиска места хранения. Аналогичным образом монтируются два точечных светильника. Я расположил их по бокам от вентилятора с небольшим смещением от продольной центральной линии ближе к себе (к фронтальной части), чтобы лучше освещать модель при работе, ведь в середине камеры все равно не получится постоянно руки держать. Провода от светильников удобно прижать к поверхности стяжками при помощи самоклеящихся креплений. Есть пара нюансов при использовании таких осветительных приборов – это сильный нагрев и яркое свечение за пределами рабочей зоны камеры (т.е. из торчащих над крышкой кончиков лампочек прямо в глаза). Нагрев не создает больших проблем в ходе покрасочных работ. А лишний свет я прикрыл своеобразными колпачками из пустых алюминиевых банок (будь то из-под пива или газировки). Вместо двух точечных светильников можно использовать одну длинную люминесцентную лампу – ее можно удобно закрепить вверху бокса с помощью обычных стяжек. Но мощность таких ламп все же меньше. Вообще говоря, вопрос освещения должен решаться индивидуально.
Итак, все основные шаги при постройке покрасочной камеры описаны. Осталось накинуть на выходное отверстие вентилятора гофру, зафиксировать ее хомутом, другой конец рукава выкинуть в форточку или приоткрытое окно, подать 220В на наши электроприборы, качнуть атмосферы в ресивер и приступить к безудержному распылению лакокрасочной продукции на наши модели.
По окончании покрасочных работ камера довольно легко и быстро разбирается – достаточно открутить винты и снять стенки с основания. Получаем 4 тонких и легких листа и один, верхний, немного побольше. В сложенном виде их можно хранить где-нибудь за шкафом, на балконе, под кроватью – кому как удобнее. Гофра воздуховода также может быть довольно компактно сложена и скреплена стяжками.
Результаты
Испытания собранной покрасочной камеры проводились при покраске двух моделей танков в масштабе 1:35 в течение 7 часов непрерывной работы. Использовались эмалевые краски Revell и Акан, акриловые Tamiya, растворители 646 и изопропиловый спирт соответственно. Эксперимент показал очень хороший результат – запаха краски и растворителя не чувствовалось даже рядом с боксом. Вентилятор прекрасно справлялся со своей задачей даже при продолжительном распылении растворителя широким факелом, при этом аэрограф находился у самого края рабочей зоны. Что касается освещения, то двух ламп по 35 Вт показалось недостаточно. Кроме того, рекомендую перенести их расположение ближе к передней части камеры. Осмотр вентилятора показал его сильное загрязнение краской, поэтому стоит использовать какой-нибудь фильтр на входе вентилятора. Однако, при этом снизится эффективность вытяжки. Также индивидуально, в зависимости от типа окна, придется решать вопрос расположения выкидного конца воздуховода (к примеру, в зимний период держать приоткрытое окно не всегда комфортно).
Не могу сказать, что в статье отображено какое-то ноу-хау, однако, надеюсь, мой опыт создания быстро-сборной покрасочной камеры в домашних условиях окажется полезным коллегам-моделистам.
С уважением, Зуйко Валерий.
Источник
Самодельные покрасочные камеры для покраски мебели и автомобилей своими руками, цена и фото
Когда возникает желание своими руками перекрасить авто, единственной существенной проблемой, не позволяющей это осуществить, является отсутствие необходимых для этого условий.
Покрасочная камера – это первоочередное оборудование, которое необходимо для осуществления нанесения лакокрасочного покрытия на качественном уровне. Сегодня многих интересует, возможно ли самостоятельно создать такую камеру, работа в которой была бы безопасна и эффективна? Мы расскажем, каким образом создать камеру для покраски авто, используя гараж, своими руками легко и недорого.

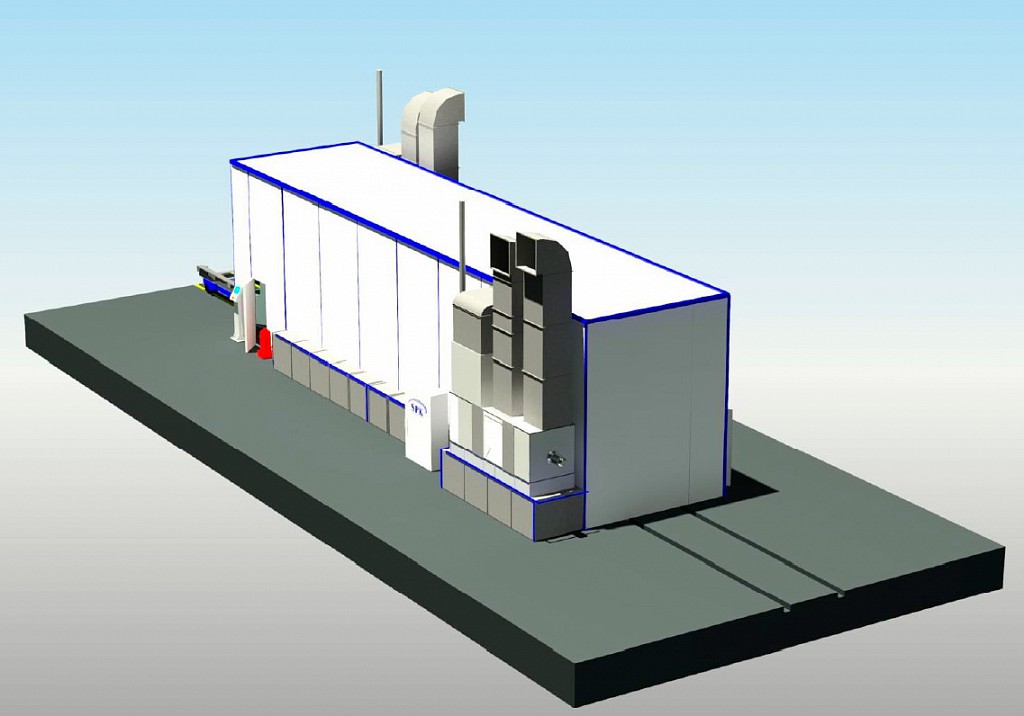

Теория о создании камеры для покраски кузова автомобиля
Камера для покраски – это пространство, характеризующееся избыточным давлением. Их еще именуют чистыми камерами избыточного давления. Такое оборудование может быть двух видов:
- двухмоторным,
- одномоторным.
Когда оборудование оснащено одним мотором, происходит просто нагнетание во внутреннее пространство чистого воздуха со стороны потолка, что создает избыточное давление. При этом, красочный туман распространяется сверху вниз и отводится а улицу через выходное отверстие. Такие установки наносят существенный вред окружающей среде, поэтому особенности их конструкции и способы создания в данной статье рассматриваться не будут. В таком оборудовании установка краскоулавливающих фильтров невозможна, поскольку их использование приведет к повышению давления внутри, что небезопасно и для здоровья маляра, и для самой установки.
При наличии двух моторов принцип функционирования камеры остается прежним, только второй вентилятор в ней начинает обеспечивать отток воздуха. Соответственно в пространстве создается более эффективная циркуляция воздуха.
Выше потолка камеры устанавливается пленум – короб, выполненный из оцинкованной стали. В нем располагается фильтр тонкой очистки, через который проходит воздух, нагнетаемый вентилятором. Таким образом во внутреннее пространство обеспечивается приток чистого воздуха.
Для отвода воздуха пол лучше приподнять, что обеспечит возможность разместить ниже его уровня воздуховод, оснащенный фильтром.
Если приподнять оборудование не представляется возможным, отвод воздуха можно обеспечить при помощи отверстия в боковой стенке. Такое решение избавит от необходимости изготавливать прочный каркас способный выдержать значительную массу автомобиля. Боковое размещение отвода воздуха является более простым, поэтому мы остановим на нем свое внимание.Важно уделить особое внимание уровню освещения в камере. Маляр должен получить возможность видеть все ошибки и дефекты при нанесении краски. В противном случае владелец машины укажет ему на недостатки и просто откажется платить.
Наиболее качественное освещение помогут обеспечить люминесцентные либо светодиодные лампы. Также можно остановить свой выбор на лампах дневного света. Предпочтительно расположить осветительное оборудование под потолком и на стенах, обеспечив его положение 45 градусов по отношению к плоскости горизонта. Врезные лампы с плоском стеклянным рассеивателем являются более рациональным выбором, поскольку данное оборудование будет часто мыться, а пластик легко повреждается при очистке.
Если в камере планируется использование липкого антипылевого покрытия, можно выбрать и пластиковое осветительное оборудование, но его степень пыле- и влагозащищенности должна быть не ниже ip55.
Для создания самодельной камеры при обшивке стен лучше выбирать пластиковую вагонку, которая характеризуется негорючими качествами, либо отдавать предпочтение металлическим ламелям. Если говорить о заводских камерах, то для изготовления их корпусов используются самонесущие сэндвич-панели, которые внутри заполняются пенополистиролом, минватой или полиуретаном.
Если предполагается окрашивание значительного числа машин, металлический лист для отделки стен подойдет наилучшим образом. Как правило, используется оцинкованная сталь, которая дополнительно покрывается порошковым покрытием. Такое покрытие получают посредством термической обработки специализированной полимерной краски. Данное покрытие характеризуется высокой прочностью и устойчивостью к воздействию разнообразных внешних факторов, что позволяет для упрощения его очистки использовать антипылевое покрытие.
Выбор ворот и дверей для камер важен, поскольку они должны быть герметичны, поэтому к выбору входных и въездных конструкций следует подходить с особой тщательностью.
Немного конкретики, после которой понадобится потрудится, чтобы сделать самодельную камеру.
1. Немного расчетов.
1.1 Конструкции воздухообмена.
Объем помещения камеры необходимо посчитать посредством умножения его длины, ширины и высоты. В соответствии с российскими нормами кратность обмена воздуха в помещении должна составлять 40 рас в час. Если рассмотреть европейские нормы, они являются более строгими и устанавливают данный параметр 180-200 раз в час. Если говорить о конкретной камере, следует не забывать, что на кратность обмена воздуха не может не оказывать влияния количество распыляемой краски.
Небольшие сервисы, как правило, не располагают ресурсами, позволяющими приобрести дорогостоящую заводскую камеру. Данная статья и вся информация, размещенная в ней, в большей степени адресована именно данному сегменту. Такие мастерские практически всегда берутся исключительно за покраску отдельных кузовных элементов. При работе с целыми кузовами покраска практически всегда производится в замкнутых помещениях, которые не оснащены системами вентиляции. Поэтому в качестве среднего значения кратности обновления воздуха в камере вполне можно взять 100.
Данное значение следует умножить на полученный объем камеры. Величина, которая будет получена в результате, укажет на номинальный воздушный поток.
Например, при объеме камеры 108м3, номинальный поток будет равен 10800м3/час. Данная методика позволяет легко и быстро посчитать номинальный поток для любого по объему помещения.
Если говорить о заводском оборудовании, которое предназначено для окрашивания кузова автомобиля, производительность его вентиляционных агрегатов, как правило, составляет 18000 или 24000 м3/час. При эксплуатации камер значительного размера в них устанавливают несколько вентиляционных агрегатов.
1.2 Фильтры.
Постоянная циркуляция воздуха обуславливает необходимость использования фильтров тонкой очистки на притоке. Если этого не сделать, поступления в камеру пыли не избежать. Это необходимо предотвратить, поскольку в противном случае пыль распределиться на окрашиваемой поверхности.
Фильтр V600G будет оптимальным для установке в месте поступления свежего воздуха. Для данного фильтра рекомендуемая скорость поступления воздуха составляет 900м/час или 0,25м/с. Соответственно 1м2 фильтра способен пропускать 900м3/час воздушного потока. Минимальная площадь фильтра рассчитывается по формуле S(V600)=L/L(V600)=10800/900=12 м2. Данная величина является минимальной. С практической точки зрения необходимо точно представлять, что чем большей будет площадь потолочного диффузора (т. е. фильтра), тем при той же кратности воздухообмена будет меньшим поток воздуха. Это важно, т.к. ветер, создаваемый движением воздушных масс, не должен оказывать влияние струе краски, которая должна равномерно ложиться на окрашиваемую поверхность.
2 и 2,4 – это стандартная ширина, с которой производители изготавливают данные фильтры. Поток воздуха должен поступать с потолка камеры равномерно по всей длине поверхности, которая окрашивается. Принято изготавливать диффузор в соответствии с шириной рулона фильтра либо ее половинным значением. Например, данное устройство может иметь размер 2х6 м.
Для отвода воздуха мы решили отказаться о напольного фильтра ввиду необходимости существенно усилить в таком случае конструкцию камеры. Было принято решение разместить его внизу на стене. Фильтр Paint-Stop green 3” отлично подойдет для этих целей. Данный материал способен уловить 98% краски при совсем небольшой толщине 70 мм. Поэтому вентилятор, как и воздуховоды, а также окружающая среда будут надежно защищены.
Номинальный воздушный поток L(PS2) составляет 2500м3/час. Производителем указана максимальная пропускная способность, которую превышать недопустимо. Минимальная площадь такого фильтра должна быть S(PS3)=L/L(PS3)=10800/2500=4,32 м2.
В процессе покраски такие фильтры принимают на себя значительное количество загрязнений. Это приводит к достаточно быстрому засору и потере оборудованием первоначальных возможностей. Если обратить внимание, как работают профессионалы, можно увидеть, что они устанавливают как минимум два слоя фильтрующего оборудования либо располагают его во всю длину пола. Современными производителями выпускаются фильтры в рулонах, поэтому подобрать оптимальный для определенной камеры несложно. Руководствуясь опытом профессионалов, мы решили сделать так S(PS3)=0,7*6*2=8,4м2.
Фильтры сегодня могут иметь следующую ширину 0.7, 1, 1.5, 2 метра. Стоимость фильтрующего оборудования, предназначенного для отвода воздуха из камеры невысока и сильно не скажется на общей стоимости ее создания.
1.3 Вентиляторы.
Давление и производительность – это основные два критерия, на которые следует обращать внимание при выборе вентилятора.
1.3.1 Вентилятор для нагнетания в камеру воздуха.
Правильному выбору вентилятора поспособствует измерение давления в вентсистеме приточного типа камеры. Составными частями данной системы являются:
- подающий воздуховод,
- потолочный фильтр,
- вентилятор,
- калорифер,
- предварительный фильтр,
- клапан рециркуляции.
Для подбора фильтров существует стандарт EN779, который устанавливает оптимальные характеристики. В соответствии с требованиями, как только наступает определенный перепад давления на фильтре, его необходимо заменить, поскольку такой перепад свидетельствует о загрязненности. Класс G4 является оптимальным для предварительного фильтра. Перепад давление, сигнализирующий о необходимости замены данного фильтрующего оборудования, составляет 250 Па.
Класс F5, который имеют потолочные фильтры свидетельствует о перепаде давления 450 Па. У других элементов системы сопротивление является динамическим. Оно меняется и зависит от такого фактора, как линейная скорость воздуха, который по ним проходит. Сопротивление снижается в зависимости при увеличении проходного сечения. Оптимальным считается значение 200 Па.
Суммарное сопротивление приточной системы воздуха равно 900 Па.
Производительность вентилятора – это величина, характеризующая зависимость давления от потока воздуха. У каждой модели она разная. Если падение давления принять 950 Па, воздухообмен, которому равен поток воздуха, L=10800м3/час, разумно взять вентилятор ВР-86-77 № 6,3 оснащенный двигателем 5,5 кВт, 1500 об\мин, стоимость которого составляет 32000 р.
1. 3.2 Вытяжной вентилятор.
Падение давления в грязном фильтре 80 Па, его площадь составляет dPг(PS3)=80 Па. Следует прибавить 200 Па на остальные элементы системы. Итого получим 280 Па.
При выборе вентилятора для вытяжной системы необходимо руководствоваться следующим:
- Воздухообмен, которому равен поток, составляет L=10800м3/час, падение давления – 280 Па. Соответственно, рационально взять вентилятор ВР-86-77 №6,3 оснащенный двигателем 2,2 кВт, 1000об\мин, стоимостью 29000 р.
- С одной стороны, самостоятельно создать камеру для покраски машин или с целью тонировать мебель несложно. Однако, для новичка даже после прочтения нашей подробной статьи могли остаться непонятные моменты. Поэтому наиболее простым способом избежать ошибок и рационально поступить является приобретение готового оборудования, в котором все предусмотрено профессионалами. Компанией «Эксперт Групп» было налажено собственное производства камер, при организации которого мы руководствовались опытом ведущих иностранных производителей. Вы можете видеть на фото, которые представлены на данном сайте, модели нашей продукции. Мы осуществляем производство полного цикла и гарантируем качество оборудования.

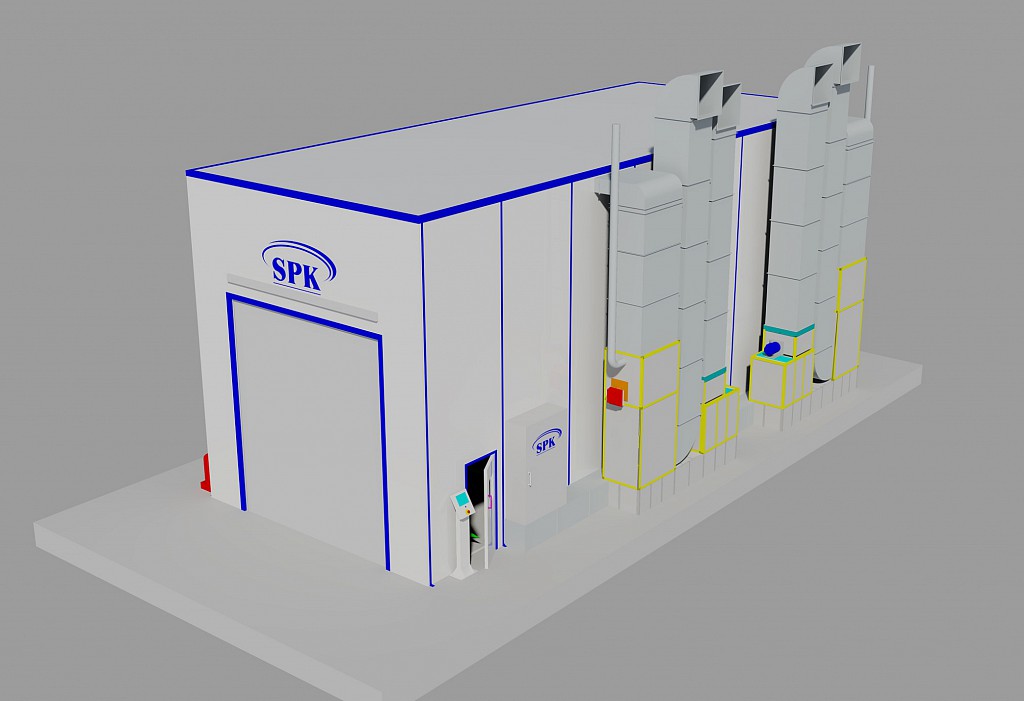

Для изготовления качественных камер нашими специалистами были разработаны теплогенераторы. Не считая автоматики, все комплектующие в данном оборудовании отечественного производства. Поэтому наша продукция обладает значительными конкурентоспособными преимуществами в сравнении с аналогичной продукцией иностранных производителей. В соответствии с потребностями наших клиентов теплогенераторы могут вырабатывать энергию следующими способами:
- наличие электродвигателя;
- сжигание топлива – в оборудовании предусмотрена возможность установки стандартной горелки для газа либо дизельного топлива;
- нагрев с использованием жидкости, поступающей из теплосети клиента.
Если же вы хотите самостоятельно изготовить камеру, мы сможем предложить приобрести на выгодных условиях основное оборудование для нее.
Вышеизложенный материал приведен в данном разделе исключительно в ознакомительных целях. Информация не является инструкцией, поэтому мы не можем нести ответственность за те ошибки, которые вы допустите при самостоятельном изготовлении камеры.
Перепечатка без ссылки на наш сайт запрещена
Покрасочная камера для хобби своими руками — Vent Works
Создайте свою собственную покрасочную камеру
Если вы занимаетесь этим самостоятельно или просто хотите получить высококачественную покрасочную камеру, создание покрасочной камеры самостоятельно может быть для вас правильным путем. Все, что вам нужно, это базовые инструменты, обычные материалы и хотя бы несколько часов.
Недавно мы создали собственную окрасочную камеру для хобби, и она нам очень понравилась, поэтому мы создали эту статью, чтобы показать вам, как мы это сделали. Выберите тип дерева, который вы предпочитаете, следуйте инструкциям и приступайте к сборке покрасочной камеры прямо сейчас.
Ниже мы выделили некоторые преимущества созданной нами покрасочной камеры для хобби.
Технические характеристики покрасочной камеры Hobby
- Вытяжной вентилятор 265 CFM, 115 В, 1,9 А, 1500 об/мин.
- Кабель питания с заземлением длиной 7 футов.
- Монтажная панель из оцинкованной стали толщиной 24 мм для воздуходувки.
- Стеллаж для фильтров из оцинкованной стали 24 калибра, для использования со стандартным сменным фильтром печи. 12″ х 24″ х 1″
- Круглый выпускной патрубок диаметром 4 дюйма для легкой вентиляции (стандартная вентиляция осушителя)
- Фанера толщиной 1/2 дюйма для нижней, боковых, задней и передней панелей.
- Оргстекло толщиной 1/4 дюйма для верхней панели.
Выбор воздуходувки для кабины для брызг.
Мы выбрали этот воздуходув Dayton, потому что он тихий и мощный. Мы провели сравнительные тесты множества различных нагнетателей и вентиляторов, Dayton 6FHX9был самым тихим, он лучше всего выдерживал статическое давление и показал лучшую общую производительность среди всех других воздуходувок аналогичной мощности (265 кубических футов в минуту). Кроме того, мы получили положительные отзывы о воздуходувке от многих читателей, которые использовали ее в своем стенде.
Мы знаем, что розничные цены Grainger могут быть довольно высокими, поэтому мы предлагаем вам присмотреться к ценам, если вас беспокоит цена. Если вы решите использовать другой нагнетатель, а длина вытяжного канала превышает 8 футов, убедитесь, что он выдерживает статическое давление, как и нагнетатель Dayton.
Убедитесь, что важные характеристики соответствуют изображению ниже.
Подключение воздуходувки
Эти типы воздуходувок не поставляются со шнуром питания, поэтому вам придется приобрести кабель питания с заземлением и подключить его самостоятельно. Этот процесс чрезвычайно прост, это буквально всего 3 провода; 1 положительный, 1 отрицательный и 1 земля. Не беспокойтесь, вам не потребуется никакого предыдущего опыта или знаний об электричестве, чтобы подключить воздуходувку.
Монтажная панель вентилятора
Мы использовали оцинкованную сталь 24 калибра для монтажной панели вентилятора, чтобы можно было производить выброс воздуха сверху или снизу, просто переворачивая панель. Мы установили воздуходувку снаружи, чтобы обмотки двигателя не повреждались вредной краской и растворителями.
Узнайте больше о монтажной панели для вентилятора
Переходник для вентилятора с квадратного на круглый
Когда мы построили нашу покрасочную камеру, мы создали собственный переходник с квадратного на круглый. Люди начали спрашивать нас, где взять адаптер, поэтому мы начали искать адаптер, который будет работать. После долгих исследований мы пришли к выводу, что в продаже не было адаптеров, которые правильно переходили бы с квадратного фланца воздуходувки на выпускное отверстие круглого воздуховода. Именно тогда мы поняли, что можем повысить ценность, если сделаем этот адаптер коммерчески доступным.
Этот продукт позволяет вентилировать воздуходувку Dayton 6FHX9 с помощью стандартного круглого воздуховода диаметром 4 дюйма. Этот адаптер можно использовать с жесткими, полужесткими или гибкими воздуховодами.
Примечание. корпуса воздуходувки для правильной сборки адаптера.
Предупреждение. Он может не подходить к другим воздуходувкам, поскольку размеры фланцев и расположение болтов различаются.0043
Стойка для фильтров
Когда мы создавали стеллаж для фильтров для нашей покрасочной камеры, мы использовали оцинкованную сталь 24 калибра, мы понимаем, что большинство людей не смогут использовать этот материал. Стойку для фильтра можно сделать из дерева, это может быть та же фанера, из которой построена будка. См. ниже, если вы хотите купить стальную фильтровальную стойку Vent Works.
Примечание:
Дешевые стандартные печные фильтры работают лучше всего, если вы используете дорогой фильтр от аллергенов, например фильтровать фильтр печи, это будет ограничивать поток и вызывать неадекватную вентиляцию.
Узнать больше о стойке для фильтров
Освещение
Мы решили не включать внутреннее освещение в саму кабину, вместо этого мы использовали оргстекло в качестве верхней панели. Таким образом, свет легко попадал бы в кабину, и мы могли бы быстро регулировать свет в зависимости от того, где мы находимся и чем занимаемся. Мы рекомендуем плексиглас размером от 1/8 до 1/4 дюйма, но вы можете использовать любой полупрозрачный материал. В местных хозяйственных магазинах должно быть что-то пригодное для использования, но толщина, размер и материалы могут различаться. Мы использовали настольную пилу для резки материала, но подойдет и циркулярная пила. Обязательно установите глубину пильного диска так, чтобы он просто очищал материал, иначе материал может расколоться, треснуть или отколоться.
Альтернатива дереву
Покрасочная камера, используемая в этой статье, была построена с использованием стойки фильтра Vent Works и монтажной панели вентилятора, но при желании вы можете изготовить эти детали самостоятельно из дерева. Если вы используете древесину для панели крепления вентилятора, вам нужно будет создать панель, вырезать отверстие, просверлить направляющие отверстия в панели и в вентиляторе, получить надлежащее оборудование и герметик.
Ниже представлены изображения кабины, изготовленной из той же фанеры, что и будка, каркас фильтра, панель крепления вентилятора и верхняя панель (вместо плексигласа).
Часто задаваемые вопросы
- ▼
Является ли эта покрасочная камера взрывозащищенной?
.Нет, для классификации взрывозащищенного двигателя необходимо использовать паронепроницаемый двигатель и переключатели. Взрывозащищенные компоненты очень дороги и сделали бы эту кабину непомерно высокой. Однако для того, чтобы произошел взрыв, концентрация легковоспламеняющихся паров должна быть на уровне или выше нижнего предела взрываемости (НПВ). В большинстве случаев, если вентилятор работает до того, как будет введен пар, концентрация пара будет разбавлена и меньше его нижнего предела взрываемости. - ◄
Требуется ли обслуживание покрасочной камеры?
Да, периодически следует заменять фильтры и проверять воздуховоды на наличие препятствий. Это обеспечит надлежащий поток воздуха, который уменьшит риск накопления пара. - ◄
Как далеко я могу проложить вытяжной канал?
Вытяжной воздуховод добавляет трение (сопротивление воздушному потоку), поэтому будку следует располагать как можно ближе к выходу выхлопа. Vent Works рекомендует не более 15 футов вытяжной трубы, когда это возможно. - ◄
Где купить вытяжную вентиляционную трубу?
.Покрасочная камера для хобби, которую мы создали, имеет 4-дюймовое круглое выпускное отверстие, которое можно вентилировать с помощью стандартного вентиляционного канала сушилки, который легко доступен в большинстве хозяйственных магазинов и магазинов товаров для дома. - ◄
Не повредит ли отработанный воздух из покрасочной камеры растительность возле выпускного отверстия?
Нет, если фильтр кабины установлен и правильно обслуживается, избыточное распыление и частицы будут удалены без ущерба для жизни растений.
Список вырезов и сборка
Скачать список вырезок и инструкции по сборке ниже
Инструкции по сборке покрасочной камеры для хобби и перечень материалов
Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями и другими людьми, которым она может быть полезна. Кнопки ниже делают это чрезвычайно простым, поэтому, пожалуйста, найдите минутку, чтобы поделиться, это очень много значит для нас.
Спасибо
Вентиляционные работы
Включите JavaScript для просмотра комментариев, созданных с помощью Disqus.
Также в блоге о вентиляции
Vent Works только что представила 6-дюймовый вентиляционный клапан!
С момента выпуска нашей оригинальной оконной сушилки мы постоянно получали отзывы с просьбами о 6-дюймовой версии. Как компания, которая гордится тем, что прислушивается к нашим клиентам, мы хотим, чтобы вы знали, что мы вас услышали.
Продолжить чтение
Покрасочная камера для аэрографии «Сделай сам» — помогите выбрать вентилятор
Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.
Однажды я пытался заняться аэрографией. Вернее, были вещи, которые я хотел нарисовать, и аэрограф был лучшим способом сделать это. Я надел маску-респиратор и купил дешевый вентилятор для ванной комнаты, чтобы выдувать брызги и аэрозоли, но он не очень хорошо работал.
У меня не было хорошо проветриваемого рабочего места, и я не мог легко добраться до него, поэтому в конце концов я сдался.
Спустя 16-17 лет я хочу вернуться к этому. Естественно, я думал о вентиляции и фильтрации.
Advertisement
Tl;DR: Предположим, моя настольная аэрографная покрасочная камера DIY будет иметь размер фильтра 12 x 24 дюйма (2 квадратных фута). Что я должен искать в вентиляторе?
Откуда я родом
Аэрографы — по своей природе — распыляют частицы краски. Краска ляжет на то, что вы рисуете, на все вокруг того, что вы рисуете, и зависнет в воздухе.
Покрасочная камера для аэрографа представляет собой настольный колпак, который помогает сдерживать избыточное распыление и не позволяет мелким частицам попасть в воздух для дыхания.
Можно аэрографию без вентиляции, но я не хочу. В идеале настольная аэрографная покрасочная камера позволит мне рисовать то, что я хочу, когда хочу и почти где хочу, с минимальной подготовкой или настройкой. Это цель.
Любое оборудование для покрасочных камер всех марок не рекомендуется использовать с парами, растворителями или легковоспламеняющимися аэрозолями. Для работы с легковоспламеняющимися растворителями или частицами необходимы специальные взрывозащищенные вентиляторы.
Я намерен использовать акриловые краски, а не лаки или другие легковоспламеняющиеся краски на основе растворителей.
Advertisement
Я не смог найти подходящих продуктов, купленных в магазине, и поэтому решил пойти по пути «сделай сам». Я быстро столкнулся с серьезной проблемой, когда понял, что ничего не знаю о вентиляторах, которые лежат в основе всего.

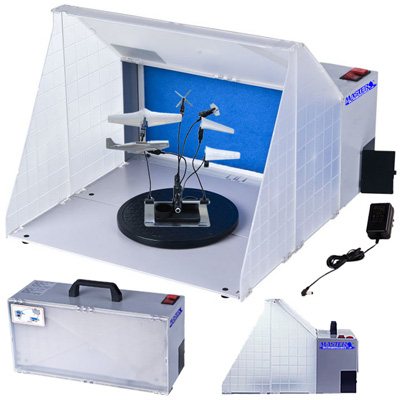

Hobby Настольные модели покрасочных камер для аэрографов
Amazon заполнен настольными покрасочными камерами для аэрографов, такими как эта установка марки Master по цене менее 150 долларов. Я видел один и тот же портативный продукт для покрасочных камер под разными брендами, и существует множество его вариаций.
Есть хорошие отзывы об этих продуктах и плохие, но в конечном счете я задаюсь вопросом, насколько хорошими они могут быть на самом деле.
Эта модель потребляет 25 Вт и перемещает 4 кубических метра воздуха в минуту, что соответствует ~141 CFM.
Его рабочее пространство имеет размеры 16,5″ в ширину, 19″ в глубину и 13,5″ в высоту.
Портативная покрасочная камера для аэрографа оснащена сменным двухслойным фильтром из стекловолокна размером 16 дюймов в ширину, 7-1/4 дюйма в высоту и 7/8 дюйма в толщину.
Он также оснащен задним выпускным патрубком для вентиляционного соединения осушителя. Некоторые другие модели поставляются со шлангом, выходящим через щель приоткрытого окна.
Paasche, компания по производству аэрографов, имеет изготовленную в США настольную окрасочную камеру для хобби HSSB-22-16 за 327 долларов на момент публикации.
Он доступен на Amazon и поставляется в собранном виде.
HSSB-22-16 перемещает 270 CFM воздуха и имеет рабочую площадь 22″ в ширину, 20″ в глубину и 16″ в высоту. Я видел некоторые жалобы на то, что фактическая площадь поверхности стола глубже, чтобы вместить вытяжку вентилятора.
Размер фильтра: 17″ x 8″ x 1″. Рецензенты Amazon жалуются на качество и толщину сменных фильтров.
Он также имеет 4-дюймовое соединение воздуховода осушителя для направления выхлопных газов. Воздуховод не предусмотрен.
CFM имеет важное значение, равно как и размер отверстия распылительной камеры. Размер и толщина фильтра также важны.
Чем дальше вы находитесь от фильтра и чем шире отверстие коробки, тем ниже будет частота кадров в минуту.
Системные ограничения, например, когда фильтр начинает собирать частицы, увеличивают статическое давление и снижают CFM и скорость воздуха.
Paasche также предлагает две версии переносной покрасочной камеры в стиле Masters — HB-16-13, для которой не указаны параметры воздушного потока, и HB-16-2F с двумя вентиляторами. На Амазоне есть еще HB-16-TT, но непонятно, чем он отличается.
Из того, что я читал о вытяжных шкафах в прошлом, 100 футов в минуту — хорошая цель.
Покрасочная камера для аэрографа в стиле Masters стоит от 130 до 200 долларов, в зависимости от желаемых функций. Если вам нужна оконная вытяжная насадка и светодиодное освещение, такие функции повышают цену.
Производимая в США покрасочная камера Paasche, кажется, предлагает больше, но она занимает большую площадь, и доступность сменного фильтра может быть проблемой.
Я усвоил урок о том, что раньше приобретал менее популярные пылеудаляющие аппараты и продукты для очистки воздуха.
Дополнительные опции для профессиональных окрасочных камер
Это Paasche BBF-2-T1 с искробезопасным 12-дюймовым лопастным вентилятором. Он имеет рабочий размер 2 фута в ширину, 2,6 фута в глубину и 2 фута в высоту и рассчитан на перемещение 1000 кубических футов в минуту воздуха.
Он соответствует нормам OHSA, NFPA и EPA, и его сборка и подключение должны выполняться электриком. Цена 1450 долларов.
Это настольная покрасочная камера Cook Manufacturing по цене 1350 долларов.
Оснащен 12-дюймовым осевым вентилятором, манометром, а также соответствует или превосходит требования OSHA и NFPA 33. В руководстве пользователя указаны этапы, необходимые для соблюдения пользователем требований, такие как установка заземляющего стержня и соображения по зазорам для выпуска отработавших газов.
Самая маленькая модель имеет рабочую ширину 32″, глубину 18″ и высоту 36″.
Глядя на брошюры Cook Manufacturing, их однофазный 12-дюймовый осевой трубчатый вентилятор с ременным приводом мощностью 1 л.с. развивает скорость 1600 кубических футов в минуту.
Это портативная настольная покрасочная камера Sentry Air по цене 3502 доллара США.
Это бесканальная система с фильтром HEPA и 10 фунтами активированного угля для фильтрации летучих органических соединений.
Рабочие размеры: 30″ в ширину, 23,5″ в глубину, 24″ в высоту.
Компания Sentry Air сообщает, что приблизительная скорость воздуха составляет 100 футов в минуту с предварительным фильтром и HEPA-фильтром и 60 футов в минуту с предварительным фильтром и сверхмощным угольным фильтром.
Их 3-ступенчатая фильтрация включает в себя предварительный фильтр MERV 7 для избыточного распыления, фильтр HEPA для мелких частиц и активированный уголь для запахов и летучих органических соединений.
На данный момент лучший вариант для самостоятельного изготовления
Есть несколько привлекательных вариантов в ценовом диапазоне от 100 до 350 долларов, и больше ничего, пока вы не перейдете на территорию за 1000 долларов и выше,
Все это подталкивало меня к подходу типа «сделай сам».
На данный момент я нашел один хороший пример для обучения.
Я наткнулся на Vent Works, небольшую компанию или часть более крупной компании, которая предлагает чертежи настольной покрасочной камеры DIY.
У них нет планов как таковых, но они предоставляют достаточно информации, чтобы упростить задачу. Они также продают некоторые детали, которые трудно сделать своими руками, такие как держатель фильтра из листового металла, монтажный кронштейн вентилятора и переходник выхлопного канала с квадратного на круглый.
Их конструкция основана на стандартном печном фильтре размером 12″ x 24″ x 1″.
Вентилятор, который они протестировали и рекомендовали для установки, обеспечивает 265 CFM при 1500 об/мин и потребляемой мощности почти 2А.
Я изучал подборку вентиляторов и понял, что мне нужна помощь.
Опции вентилятора
Vent Works рекомендует Dayton 6FHX9 (через Grainger). Это модель, вокруг которой они разработали свои монтажные кронштейны и адаптер.
Они говорят:
Мы выбрали эту воздуходувку Dayton, потому что она тихая и мощная. Мы провели сравнительные тесты множества различных воздуходувок и вентиляторов, Dayton 6FHX9 оказался самым тихим, он лучше всех выдерживал статическое давление и показал лучшую общую производительность среди всех других воздуходувок аналогичной мощности
Dayton 6FHX9 Specs
- 5-1/4 in blower wheel
- 2-7/8 in blower wheel width
- Shaded pole motor
- 115V AC, 1.95A at full load
- 1610 RPM
- Подшипник скольжения
- 265 кубических футов в минуту при 0″ SP
- 212 кубических футов в минуту при 0,3″ SP
- 135 кубических футов в минуту при 0,5″ SP
Размер и тип фильтра будут влиять на падение статического давления.
Проведя дополнительные исследования, я наткнулся на несколько самодельных проектов, в которых дизайнеры использовали вентиляторы с более высокими характеристиками, а в одном случае — двухскоростной вентилятор.
Вот другой вентилятор от Grainger. На самом деле, я встречал гораздо больше, но этот кажется хорошим примером.
Dayton 1TDR7 Spects
- 6-3/16 в колесе воздуходувки
- 1-7/8 в воздуходувном колесе. RPM
- Шариковый подшипник
- 485 куб. футов в минуту при 0″ SP
- 425 куб. футов в минуту при 0,3″ SP
- 375 куб. футов в минуту при 0,5″ SP
- 215 CFM при 0,8″ SP
У этого двигателя другой тип, более крупное нагнетательное колесо, шарикоподшипник и более высокие рейтинги CFM.
Вот технические характеристики двухскоростного вентилятора:
Dayton 1TDT7 Specs
- 6-1/4 дюйма крыльчатка вентилятора
- 3-3/16 дюйма ширина крыльчатки вентилятора 1002 5V2
- Конденсатор постоянного разъема двигателя
- Переменный ток, 2,00 А/1,54 А при полной нагрузке (высокая/низкая)
- 1430/1060 (высокая/низкая)
- Шариковый подшипник
- 542/409 кубических футов в минуту при 0″ SP
- 480/375 кубических футов в минуту при 0,3″ SP
- 450/348 кубических футов в минуту при 0,5″ SP
- 358/270 кубических футов в минуту при 0,8″ SP
- s Вентилятор Vent Works рекомендует:
Dayton 1TDR3 Спецификации
- 5-1/8 дюйма нагнетательное колесо
- 3-11/32 дюйма ширина нагнетательного колеса
- Двигатель постоянного раздельного конденсатора при 7 В перем. нагрузка
- 1640 об/мин
- Шариковый подшипник
- 273 куб. фут/мин при 0″ SP
- 210 куб. фут/мин при 0,3″ SP
- 135 куб. фут/мин при 0,5″ SP
Эта модель имеет сопоставимые куб. власть.
Вентилятор Вопросы
Является ли вентилятор 265 CFM действительно лучшей рекомендацией, когда есть другие в том же ценовом диапазоне?
Есть и другие марки моторов, но я начал присматриваться к Dayton на Grainger, чтобы лучше понять что искать и зачем.
Из того, что я читал, двигатели с постоянными раздельными конденсаторами более эффективны, чем модели двигателей с экранированными полюсами, рекомендованные Vent Works.
В чем недостаток двигателя, потребляющего меньше энергии при том же объеме воздуха?
Возможно, были соображения стоимости — проекту и документации Vent Works уже несколько лет, — но если я что-то не упускаю, то больший поток воздуха лучше, особенно если вы можете получить его без слишком больших размеров или стоимости.
Больше воздушного потока обычно означает больше шума, не только от мотора, но и от движения воздуха. Но больший поток воздуха означает большую скорость воздуха, что означает, что больше частиц притягивается к фильтру и улавливается им.
Верно?
Проект «Сделай сам» дает мне возможность выбирать различные размеры вентиляторов, например, 10″ x 20″, 16″ x 20″, 14″ x 24″. Или я мог бы заказать фильтрующий материал, который нужно вырезать и установить в специальную рамку, хотя это кажется слишком хлопотным.
Мне нравится этот вариант, а не тратить 125 долларов на потребительский товар с небольшим фильтром или 350 долларов на стенд из листового металла, который кажется слишком глубоким для моего пространства.
Кажется, что размер фильтра, объем рабочего пространства (или, по крайней мере, площадь поперечного сечения) и выбор вентилятора взаимосвязаны.
Покупка вентилятора большего размера, чем необходимо, может создать слишком много шума или, возможно, другие проблемы. Но я думаю, что наличие накладных расходов может помочь компенсировать любые ограничения, которые могут возникнуть, например, если для вытяжки окна необходим понижающий воздуховод (или фильтрующая коробка, если вытяжка идет в комнату).
100 футов в минуту — хорошая цель, но мы говорим о прямо перед фильтром, в центре коробки или у отверстия?
Допустим, у нас есть простая коробка с фильтром 12″ x 24″. Не принимая во внимание перепад статического давления, это означает, что необходим вентилятор с производительностью 200 кубических футов в минуту – минимум. Будут ли использоваться гофрированные воздуховоды для вытяжки? Будут ли переходники по размерам? Какой тип фильтра будет использоваться?
Какой CFM потребуется для поддержания 100 футов в минуту на расстоянии 12″ от фильтра? Как насчет расстояния 18″?
Купленные в магазине коробки, показанные выше, имеют относительно небольшие фильтры. Что происходит, когда нужно работать ближе к отверстию кабины, например, при работе с передней частью большей части? Хватит ли скорости воздуха для захвата избыточного распыления?
Я не знаю, чего я не знаю. Все, что я знаю, это то, что мне не нравятся размеры или характеристики моделей для хобби, и мне не хватает нужды, места, желания или денег для любого из более профессиональных продуктов, которые я видел.
Так что же мне нужно знать, чтобы грамотно подобрать для этого вентилятор?
Кроме того, может ли самодельный распылительный колпак, предназначенный для сбора мелких частиц аэрографа, быть полезным для небольших пылеобразующих задач, таких как шлифование, резка или шлифовка с помощью вращающегося инструмента? Или, может быть, в качестве вытяжного шкафа для неприятных запахов 3D-принтера?
Опять же, это все в контексте того, что можно считать инертными материалами. Для распыления растворителей или горючих материалов требуются специальные взрывозащищенные двигатели или установки. Настоящая покрасочная камера, в отличие от настольной вытяжки для аэрографа для любителей, может иметь трубчатый осевой вентилятор и особые требования к настройке.
Еще больше возможностей?!
Существуют всевозможные другие вытяжные вентиляторы. Здесь показан встроенный вентилятор AC Infinity Cloudline с диаметром воздуховода 6 дюймов, двигателем EC, ШИМ-контроллером скорости, шарикоподшипниками и характеристиками 402 CFM.
AC Infinity, похоже, производит потребительские вентиляционные продукты для охлаждения AV-шкафов, палаток для выращивания и общего назначения.
Что-то подобное может быть проще спроектировать своими руками для покрасочной камеры и за меньшие деньги, чем традиционный вентилятор в виде беличьей клетки.
С продуктами AC Infinity они также производят угольные фильтры (вот 6-дюймовый фильтр), которые могут хорошо работать для борьбы с неприятными запахами (например, от 3D-принтеров ??).
Но насколько хорошо ЕС-вентиляторы справляются с такими ограничениями, как фильтры, по сравнению с PCS или двигателями с расщепленными полюсами? Я не думаю, что эти продукты будут работать с фильтрами очень хорошо, но я также не знаю, поскольку они предоставляют только спецификации CFM для бесплатного воздуха (по крайней мере, из того, что я видел до сих пор).
Есть интересные варианты по более высокой цене, такие как серия Soler TD-Silent, но 8-дюймовая модель 530 CFM стоит 300 долларов, что намного дороже по сравнению с вентиляторами других стилей.
У них также есть менее тихие модели (показаны выше) по более низкой цене. Это TD-150 с размером воздуховода 6 дюймов. он обеспечивает 293 CFM, работает при 2289 об / мин и потребляет 0,54 А при максимальной нагрузке. Его цена ~ 170 долларов.
Soler TD-150 Specs
- 6 ″ размер воздуховода
- 115 В, 0,54A при полной нагрузке
- 2290 об / мин
- Подшипник.
- 204 CFM при 0,5″ SP
В то время как линейные воздуходувки AC Infinity, кажется, не имеют четких рейтингов CFM при различных значениях ограничения, у Soler есть данные, доходящие до 1″ падения статического давления.
Для этого типа изделия потребуется электропроводка, аналогичная рассмотренным выше вентиляторам с короткозамкнутым ротором. Но его должно быть проще установить, учитывая круглые порты воздуховода, хотя его встроенный характер потребует большего внимания.
Есть одна загвоздка — больший поток воздуха требует воздуховодов большего размера, что усложнит ситуацию. Это также требует встроенного соединения, которое будет трудно выполнить без увеличения размера и сложности установки.
Компания Soler рекламирует свои вентиляторы со смешанным потоком как обеспечивающие баланс между низким уровнем шума, средне-высоким объемом воздуха и средне-высоким статическим давлением.
Но перечисленные выше «классические центробежные» вентиляторы стоят меньше и перемещают больше воздуха.
Помощь?

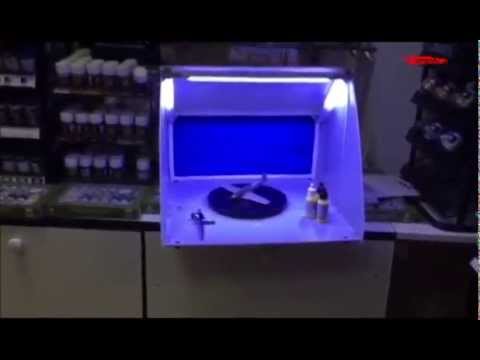

Популярное «портативное» решение с откидными панелями и убирающимся шнуром питания кажется немного бесполезным. Есть еще пара премиальных вариантов, но я не уверен ни в одном из них.
Я хотел бы выбрать решение типа «сделай это один раз, и оно продлится более 10 лет», и я открыт для предложений.
