Как сделать подсветку ног в автомобиле своими руками

Многие автовладельцы интересуются возможностью тюнинга салона автомобиля, а именно установкой подсветки ног. Ведь такая подсветка способна не только украсить, а полностью преобразить даже самое обычное авто. Правильно подобранный цвет, грамотно установленное освещение придаст вашей машине совершенно новый облик, будет радовать не только вас, а и притягивать взгляды окружающих. Множество тюнинг-салонов и автомастерских сегодня предлагают свои услуги по установке подсветки. Однако платить лишние деньги не всегда хочется. Ведь сам процесс монтажа достаточно простой, его может сделать самостоятельно практически каждый.

Рассмотрим, как сделать подсветку ног своими руками.

Салон автомобиля с зеленой подсветкой ног

Сделать подсветку для ног в автомобиле несложно. Существует несколько способов проведения данной процедуры

Что необходимо для монтажа?

Для того чтобы смастерить подсветку ног в машине, вам потребуется минимальное количество материалов и инструментов.

Из материалов вам необходимо приобрести светодиодную или неоновую ленту. Какую именно брать, решать вам. Неоновое освещение, конечно, выглядит гораздо красивее, свет более приятный. Однако оно дороже и требует подключения через блок зажигания, а для этого вам придётся вмешиваться в электросистему автомобиля. Именно потому для подсветки всё же лучше брать светодиоды. Они проще монтируются, недорогие и отличаются простотой монтажа. Длину рассчитайте сами. Все зависит от того, где вы будете устанавливать ленту, и что именно вы будете освещать: только передние сидения или же решитесь на подсветку ног пассажирских задних сидений. Также важно определиться с цветом самой ленты. Ведь освещение должно гармонировать с дизайном салона.

Ещё вам понадобится провод (до 5 метров), термоусадочная трубка и клей. Если есть желание повозиться, то можно дополнительно приобрести контроллер для регулирования яркости освещения, пульт управления и выключатель.

Также вам нужны будут некоторые инструменты, а именно пассатижи, паяльник на 220 v, нож и отвёртки.

Lada с подсветкой ног в салоне

Монтаж светодиодной ленты

Перед тем как устанавливать подсветку ног в автомобиле своими руками, следует определиться, где вы будете крепить саму ленту.

Чтобы подсветить область ног, её можно установить снизу сидений, по периметру нижней части передних сидений, под панелью приборов и под бардачком. Здесь всё зависит от вашей фантазии. Помните, выбирая место для монтажа, следует учитывать, что установленное освещение должно быть направлено в пол.

После того как выбрано место, отмеряем и отрезаем кусок ленты необходимого размера. Не забывайте о том, что она может разрезаться не во всех местах. Резать следует только в местах, где находятся контакты для пайки. Потому, отмерив, какой отрезок вам необходим, лучше взять немного меньше, чем наоборот, чтобы потом во время крепления не было провисаний.

После разрезания к краям ленты следует припаять провод и попытаться подключить её к источнику питания. Если она работает, изолируете места пайки. Для этого на место соединения надеваете термоусадочную трубку, подогреваете её паяльником или даже с помощью зажигалки. После изоляции крепите ленту в выбранное место при помощи липкого слоя, клея или даже обычных силиконовых стяжек.

Таким же образом изготавливаете и устанавливаете осветительную ленту и в других местах салона.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

Автомобиль с подсветкой ног и дверей

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Выводы

Подсветка ног в машине — это оригинальный способ украсить свой автомобиль. Всё можно сделать своими руками и очень быстро. Монтаж подсветки достаточно простой, для этого понадобится совсем немного: материалы, инструменты и чуть-чуть фантазии, чтобы продумать, как и где все установить и подключить.

Как сделать подсветку салона автомобиля своими руками

Свет в салоне в ночное время — это такая же необходимая вещь, как и, к примеру, кондиционер в жаркое и холодное время. Стандартного света, как правило, не хватает для качественного освещения салона. Достаточно часто надо что-то найти, посмотреть карту и т. д. Да и ехать в полной темноте не очень удобно. Именно потому многие автовладельцы задумываются над установкой подсветки в салоне дополнительно к штатному освещению. Помимо этого, установка дополнительной подсветки салона — это ещё и способ выделить свой автомобиль из сотен тысяч других, придать ему неповторимый, оригинальный стиль. Однако платить за его установку в мастерской зачастую не очень хочется. К тому же монтаж достаточно простой, а для владельца авто будет лишний повод похвастаться собственноручно сделанным тюнингом.

Автомобильный салон с подсветкой

Подсветка в салоне автомобиля – это не только удобно в тёмное время суток, но еще и стильно

Варианты подсветки

Раньше для тюнинга салона автомобиля использовалось неоновое освещение. Оно достаточно яркое, благодаря чему от одной даже лампы освещается немаленькое пространство. Однако неон достаточно дорогой, очень боится механических повреждений, часто перегорает при включении-выключении, к тому же более сложный в установке.

В последние годы всё большую популярность приобретает светодиодная подсветка. У неё масса преимуществ по сравнению с предыдущим вариантом. Она достаточно простая в установке, небольших размеров. Это делает возможным сделать подсветку ручек салона, руля, прикуривателя и других мелких элементов. Помимо этого, она меньше боится каких-либо механических повреждений, реже перегорает. К тому же, с помощью светодиодов можно добиться различных световых эффектов: от плавного включения света в салоне до возможности периодического изменения цвета при использовании RGB-светодиодов.

И тот и другой вариант установки по отдельности возможен. Хотя можно сделать комплексный вариант, часть салона подсветить неоном, часть светодиодами.

Салон автомобиля с красной подсветкой

Где лучше устанавливать?

Стандартными местами для установки дополнительного света в салоне автомобиля считаются место под торпедой и бардачком, сидения авто, двери, дверные ручки. Хотя в принципе подсветить можно всё что угодно, здесь всё зависит от вашей фантазии. Для тюнинга дверных ручек, замка зажигания и прочих мелких элементов используют чаще всего единичные диоды, а для подсветки всего остального удобней использовать диодные ленты.

Подготовка к установке

Прежде чем переходить к установке, необходимо приобрести всё необходимое. Если собираетесь тюнинговать мелкие детали, то вам нужны будут единичные диоды. Для создания подсветки потолка, пространства под ногами, панели приборов и т. д. можно взять светодиодную ленту на метраж.

Перед тем как покупать ленту, вы должны для себя определиться, где вы будете устанавливать освещение, сделать замеры, и только потом рассчитать необходимое количество материала. Если вы решили покупать светодиодные ленты на метраж, то дополнительно вам нужно будет купить провода (3–5 метра), термоусадочную трубку или хотя бы обычную изоленту, клей и диммер. Есть в продаже и уже готовые ленты для тюнинга салона с припаянными по краям проводами для подключения. Тогда мучиться с замерами, припаивать провода и изолировать не придётся. Здесь просто необходимо будет закрепить готовую ленту в нужном месте и подключить к питанию.

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого снимаете обшивку, и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Монтаж диодной ленты

Подсветка салона автомобиля своими руками светодиодной лентой также делается достаточно просто. Определяетесь с местом установки, делаете необходимые замеры, отрезаете кусок нужной длины от ленты. Обратите внимание, что отрезать можно только там, где обозначены места для пайки. Их на ленте видно. И ещё, лучше отрезать немного меньший кусок, чем наоборот, иначе может быть провисание и лента плохо закрепиться. После того как все разрезано к краям ленты припаиваете проводки. Проверяете работоспособность диодов, подключив их к питанию, и после этого можно производить монтаж. Если у вас светодиодная лента с липким краем, то снимете защитную плёнку и приклеиваете все в нужном месте. Если же нет, то здесь вам понадобиться клей. Таким образом можно установить освещение только на прямые участки.

Диодная лента разных цветов

Если нужно подсветить участки со сгибами, то всё делается немного по-другому. Ведь перегибать ленту даже под углом в 90 градусов нежелательно. Тогда для начала также делаете замеры, отрезаете кусочки нужной длины, зачищаете края и спаиваете их в местах сгибов. После этого место пайки изолируете при помощи термоусадочной трубки (для этого её надеваете на нужный участок и подогреваете). К краям, через которые светодиодная лента будет подключаться к питанию, припаиваете проводки, изолируете и после этого устанавливаете все в нужное место.

Установка комбинированной подсветки

Для тех, кому сильно нравится свечение неона, можно сделать и комплексный вариант освещения. К примеру, для подсветки ног водителя и пассажиров можно использовать неоновые лампы вместо светодиодов. Там меньше риск их механического повреждения.

Для монтажа понадобится: неоновые лампы, саморезы, капроновые хомуты для крепления, уголок из алюминия.

Зачастую многие неоновые лампы имеют разъём для подключения к прикуривателю. Вам он не понадобится. Его обрезаете и зачищаете контакты. Далее берёте алюминиевый уголок и отпиливаете кусок такой же длины, как и лампа. Уголок прикручиваете под торпеду, к нему крепите неон при помощи хомутов. То же самое делаете под бардачком и снизу задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку необходимо спрятать и протянуть к торпеде.

Подключение подсветки

Вариантов подключения может быть несколько. Чаще всего светодиодное освещение подключают к прикуривателю или к свету салона.

Для подключения к освещению салона необходимо будет снять плафон и подключить провода: к белому подключается плюс, к красному — минус. Если подключение производится через прикуриватель, то для этого нужно будет плюс подключить к плюсу прикуривателя, а минус — к любому месту кузова авто.

Если нужно сделать эффект плавного зажигания и отключения светодиодов, то дополнительно необходимо подключить диммер.

Неоновая подсветка подключается немного по-другому. Как правило, она запитывается от аккумулятора через специально установленный трансформатор.

Салон автомобиля с подсветкой по контуру

Выводы

Таким образом, установка подсветки салона своими руками не требует особых знаний и навыков. Для того чтобы всё сделать, вам понадобится совсем немного: материалы, инструменты и чуточку терпения.

Подсветка ног в салоне автомобиля своими руками

Всем доброго времени суток!

Сегодня хочу показать и рассказать, как можно сделать красивую подсветку салона автомобиля!

Подсветка ног в салоне автомобиля своими руками
Все началось с того что у меня была светодиодная лента RGB, которую я давно хотел куда-то задействовать, поразмыслив, решил, что в автомобиле ей самое место, захотел сделать подсветку для ног, так чтобы в темное время суток все красиво подсвечивалось.

Процесс изготовления постарался подробно описать и показать.

Подсветка ног в салоне автомобиля

Изготовление подсветки

Приступим к изготовлению!

За основу была взята вот такая самая дешевая китайская RGB лента, с контроллером и пультом, который переключает цветовые режимы.

Китайская светодиодная лента RGB
Подсветку хотел сделать спереди и сзади салона, для этого нам потребуется 4 отрезка ленты, отрезаем по 20 см каждый.

Изготовление подсветки для ног в автомобиль
Клеить ленту просто так не хотел, так как она не влагозащищенная, решил сделать защитный корпус.
Взял пластиковый короб для проводки, и распилил его на равные 4 части по 22 см каждая.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль

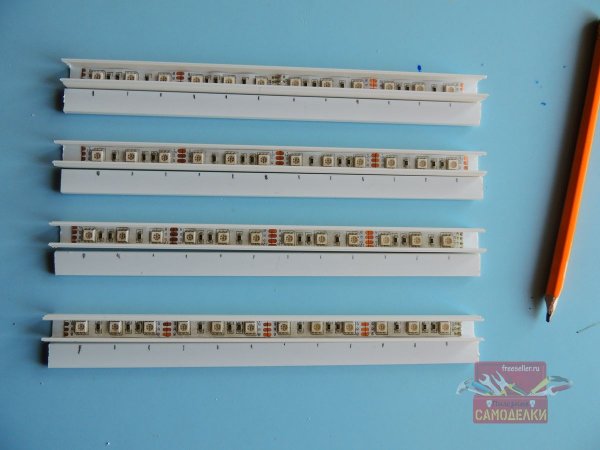

Далее зафиксировал ленту внутри короба, так как она у меня плохо клеилась, решил посадить ее на супер клей, можно на двухсторонний скотч, отступая 1 см от края.

Изготовление подсветки для ног в автомобиль
Затем на второй части короба сделал разметку для светодиодов.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Делал отверстия, с начала тонким сверлом, затем рассверливаем более крупным.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Должно получиться следующее.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Далее переходим изготовлению провода, в RGB ленте используется 4-х жильный кабель которого у меня, к сожалению, не было, был только на две жилы, выкрутился тем, что решил его немного переделать, а именно склеить их, то есть 2 жилы + 2 жилы = получаем 4, провод резал согласно своим замерам, которые были взяты с салона автомобиля, сделал 2 отрезка, один 60 см, второй 40, они пойдут на переднюю часть салона.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Далее разбираем контроллер.

Изготовление подсветки для ног в автомобиль
Решил выпаять родные провода, и впаять другие, которые у меня были.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Теперь подсоединяем провода.

Изготовление подсветки для ног в автомобиль

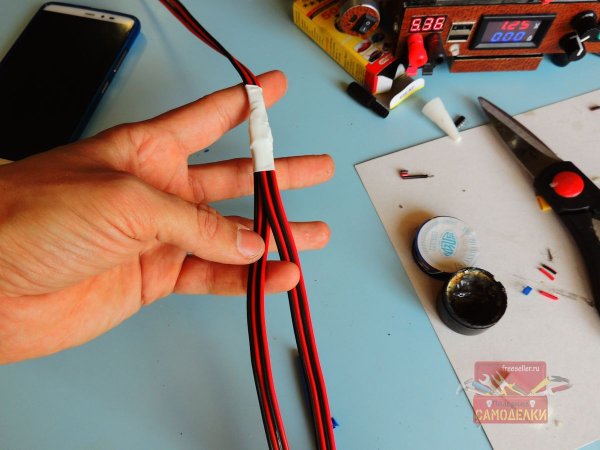

Берем 2 провода и скручиваем с проводом который идет от контроллера.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Проходим паяльником, садим на термоусадку.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Теперь берем второй подготовленный кабель, и подпаиваем его с другой стороны.

Изготовление подсветки для ног в автомобиль
Вот таким вот образом, получается развертка в обе стороны.

Изготовление подсветки для ног в автомобиль
В корпусе делаем вырез под провод.

Изготовление подсветки для ног в автомобиль
Припаиваем готовые две части к светодиодной ленте.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Контакты покрываем термоклеем.

Изготовление подсветки для ног в автомобиль
Передняя часть готова, осталось спаять еще две разводки, они будут идти на задние сиденья.

Изготовление подсветки для ног в автомобиль
Я взял 2 отрезка по 40 см.

Изготовление подсветки для ног в автомобиль
Соединил три провода в один.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Далее подсоединил две оставшиеся части ленты.

Изготовление подсветки для ног в автомобиль
Получилось следующее.

Изготовление подсветки для ног в автомобиль
Проверяем на работоспособность.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Далее подсоединил провод к штекеру, он подключается к контроллеру, второй конец к сети автомобиля.

Изготовление подсветки для ног в автомобиль
Далее собрал все в кучу, и пошел монтировать все в автомобиль.

Изготовление подсветки для ног в автомобиль

Установка в автомобиль

Установка производится в автомобиль Daewoo Sens, клеится все будет на двух сторонний скотч.

Изготовление подсветки для ног в автомобиль
Первую часть подсветки установил под рулем, для этого нужно снять защиту.

Изготовление подсветки для ног в автомобиль Изготовление подсветки для ног в автомобиль
Вторая часть под бардачок.

Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками
Далее пришлось снимать защиту с рычага коробки передач, вдоль нее будем весть провод к сиденьям.

Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками
Один провод уходит влево второй вправо под сиденья.

Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками
Питание решил подключить к прикуривателю, ключ поворачивается, лента зажигается, так было проще, но можно подключить к габаритам.

Подсветка пола автомобиля своими руками
Провода спрятал, контроллер зафиксировал под передней защитой, осталось только испытать!

Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками Подсветка Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками Подсветка пола автомобиля своими руками
Вот в принципе и все, подсветка готова, я доволен, ребенок в восторге, что еще нужно!!
Всем спасибо за внимание!
До новых встреч!

Подсветка в ноги в авто своими руками: подробное описание, фото

Подсветка в ноги в авто своими руками: подробное описание, фото

Многие автолюбители часто интересуются установкой подсветки в ноги в авто. Ведь такой тюнинг способен не только улучшить обстановку, а целиком преобразить даже самую обычную машину. Грамотно подобранный оттенок подсветки, правильно подключенное освещение придадут вашему автомобилю совершенно новый вид, будут радовать не только вас, а и притягивать взгляды пассажиров.

Как работает устройство подсветки?

На самом деле, многое зависит от предпочтений хозяина авто. Например, подсветка в ноги в авто может загораться при включении от заводской системы освещения при открывании дверей. Также ее можно контролировать электронным блоком (ЭБУ). Помимо этого, вы можете совместить сразу два вышеперечисленных варианта. Для подсветки нижней части салона авто чаще всего используют именно неоновые ленты, которые подключаются к датчику открытия дверей. Другую часть салона можно подсветить светодиодами, которые подсоединяют через блок-коммутатор.

Светодиодная подсветка

Перед тем как использовать светодиодную подсветку ног в авто, важно изучить все ее особенности и преимущества:

  1. Первое, что стоит отметить, – это быстрота и легкость монтажных работ.
  2. Для крепления излучателей не требуется покупать какие-то особые приспособления. В большинстве случаев поверхность ленты покрыта липким раствором, который позволяет с легкостью крепить ее к любой поверхности.
  3. Так как отдельные светодиоды обладают малыми размерами, их можно прикрепить даже в гнезда под стандартные штатные лампочки.
  4. Этот вариант подсветки часто используют для создания светомузыки или оригинальных световых эффектов за счет мгновенного разжигания.
  5. Герметичная светодиодная лента устойчива к механическим повреждениям. За счет длительного срока службы диоды почти не перегорают, если только не перепутать при монтажных работах их полярность.

Неоновая подсветка

Рассмотрим преимущества и особенности функционирования неоновой подсветки в ноги в авто:

  1. Этот вариант ламп обладает насыщенным и ярким светом.
  2. Конструкция подсветки сложна в установке.
  3. Лампы требовательны в эксплуатации.
  4. Неон «боится» частого отключения и включения, поэтому организовать светомузыку из них будет очень сложно.
  5. Такой вариант подсветки не выдерживает значительных механических воздействий.

Монтаж светодиодной ленты

Светодиодную подсветку в ноги в авто можно прикрепить по схеме, которая одинакова для всех марок машин. Для монтажа потребуется:

  • термоусадочная пластиковая трубка;
  • провода, сечение которых 4 х 0,5 мм;
  • одиночные диоды и светодиодная лента (разрешается использовать готовую ленту заводской сборки SMD 5050, но ее стоимость в разы выше, поэтому лучше всего купите RGB-ленту, которая продается на метраж).

Монтировать подсветку разрешается на панели приборов, в местах, где расположены салонные лампы, и в тех зонах, где установлены заводские элементы освещения. Штатные лампы обладают таким же цоколем, как и одиночные светодиоды. Поэтому при надобности их можно без проблем заменить.

После этого определите место монтажа подсветки. Изначально следует отмерить нужную длину ленты. Резать ее можно только в определенных местах, где располагаются контакты для пайки. Провод следует отмерить так, чтобы его длины хватило до замка зажигания (лучше всего предусмотреть небольшой запас). Последовательность действий:

  • Отрежьте провод и зачистите его концы.
  • Припаяйте обработанные концы к ленте.
  • Натяните термоусадочную трубку.
  • Зажигалкой или бытовым феном прогрейте ее, пока она не затянется.

По такому же принципу работают с другими отрезками ленты. Далее надо удалить транспортировочную пленку с задней части светодиодной ленты и приклеить ее в заранее обозначенном месте. Под накладками стоек прячутся все провода и, при необходимости, сводятся под торпеду со стороны водителя.

Установка неоновой подсветки для ног в авто

Сначала вам следует монтировать специальные излучатели, для чего будут необходимы следующие материалы:

  • нейлоновые стяжки;
  • болты-саморезы;
  • металлический уголок (чаще алюминиевый) ;
  • неоновые диоды.

По размерам излучателя отпилите уголок и прикрутите под торпедой саморезами. Обратите внимание, что свет должен падать вниз прямо под ноги. После этого закрепите излучатель хомутами к металлическому уголку. Такие же действия следует выполнить с подсветкой пассажирских мест в машине. Многие механики советуют прикрутить уголок ребром вверх на задних сиденьях, защитив излучатель от всевозможных механических повреждений в ходе эксплуатации авто.

Аккуратно уложите провода и вытяните их к торпеде со стороны водителя. Обязательно заизолируйте их в местах соединения. При подключении провода присоединяют к датчику открытия дверей и включателю/выключателю освещения салона. Это позволит при открытии двери авто и включении освещения «зажигать» дополнительную подсветку под ноги.

Подключение подсветки к освещению салона

В большинстве случаев подсветку для ног в авто своими руками присоединяют в машине к штатному освещению салона. Она будет функционировать, только когда двери авто открываются, или же при включенном свете. Чтобы подключить подсветку к освещению салона, нужно демонтировать плафон (чаще всего он крепится на простых фиксаторах, хотя понадобится отвертка для его снятия).

Далее нужно подсоединить провода. К белому проводу подключаете плюс, к красному — минус. После этого спрячьте провода под обшивкой. Лучше всего их протянуть по боковой стойке. После этого соедините проводку светодиодов у ног пассажира и водителя и пассажира, а только после подключите всю конструкцию к питанию. Перед изоляцией контактов и мест соединения, обязательно проверьте работу освещения. Можно дополнительно поставить контроллер, тогда свет будет плавно затухать, а не внезапно гаснуть.

Подсветка от прикуривателя

Если подключаете освещение от прикуривателя, тогда освещение будет загораться только со стороны открытой двери машины. Многие специалисты отмечают, что это очень удобно, так как подсветка нужна только при высадке-посадке пассажира. Плюс диода нужно подсоединить к прикуривателю, а минус — к концевику дверки. Проводку на двери машины можно вывести через тот же проход, через который пролегает вся проводка к двери. Однако чаще всего, чтобы это выполнить, придется полностью снять панель.

Подсветка от габаритных огней

Подсветка под ноги в авто будет гореть всегда, даже в темное время суток, если подключить ее к внешнему освещению. Если хотите, чтобы в любой момент его можно было отключать, тогда следует заранее установить выключатель. Для подключения плюсовой провод «запитайте» от любой лампочки на панели приборов, а минус кидаете на кузов машины.

Подсветка для ног в авто «Фольксваген Поло» и других марок авто — это оригинальный вариант украсить свою машину без значительных финансовых затрат. Крепление подсветки простое, ведь для этого будет необходимо совсем немного: расходные материалы, светодиодная или неоновая лента, инструменты и чуть-чуть фантазии.

Делаем плавную подсветку ног | Поделки своими руками для автолюбителей

Всем привет!
Осуществил одну из давних хотелок)
Досталась мне халявные 5 метров RGB ленты с контроллером и пультом дистанционного управления, вот и решил, что подсветке быть! И самое главное, чтоб все по феншую было — с плавным розжигом и плавным затуханием. Идея есть — смотрим варианты реализации в интернете, нашел много схем подключения, но нам подойдет только с управляющим минусом.

Делаем плавную подсветку ног Принципиальная схема плавного розжига с управляющим минусом
В Layout сделал компактную печатку и заЛУТил все это дело)

СДелаем плу ног Плата в Layout
Снимок103Готовая печатка
Далее нарезал ленту: на перед по 3 секции, для задних пассажиров по 2 секции.

ок104RGB лента с защитным силиконовым покрытием
В качестве проводки использовал провод от хорошего USB удлинителя.
Ленту сделал модульной с USB соединением ленты спереди и ленты сзади, на случай перегорания секции светодиодов или простого отключения подсветки ног задних пассажиров.
Соединение последовательное : контролер розжига > контролер ленты > лента 3 секции > лента 3 секции > соединение передней и задней ленты по USB > лента 2 секции > лента 2 секции.

Делаем плавную подсветку ног Надо бы обрезать лишнюю длину провода…
Для каркаса крепления взял обычный кабель канал шириной 1 см и приклеил ленты, зафиксировав соединения кабеля и ленты стяжками.

к106мои незаменимые прищепки)))
Для подбора времени розжига и затухания ленты можно поэкспериментировать с сопротивлениями и емкостью конденсатора.


Ну а дальше начинается самое геморойное — установка. Снимаем защитный щиток справа в ногах переднего пассажира. В косе ищем толстый черный провод — общий минус, черный с голубым — управляющий минус и оранжевый с голубым — постоянный плюс.

Снколхозим)
Проверяем ленту на работоспособность и начинаем прокладывать ленту. Переднюю крепим к распорке под бордачком и под рулевой колонкой…

Сним

… и выкидываем конец в центральный тоннель в район подстаканников.
Подсветку для задних пассажиров многие крепят прям на воздуховод, но я прикинул что там ее все будут пинать и прикрепил ее к низу передних сиденьев, пустив проводку в отверстия под ковролином где проходит проводка для подушек безопасности.

Делаем плавную подсветку ног чтобы туда добраться нужны акробатические способности)))
Снимок110Выглядит вполне не плохо
Долго думал как сделать доступным ИК приемник, чтобы оставить возможность менять цвет подсветки и придумал) Сам контролер ленты прячем под правым воздуховодом.

Снимок111Идеи приходят неожиданно
А ИК приемник крепим к какой-то проводке обычным хомутом как показано на фото.

Снимок112Интрига…
Ну а дальше ставим бордачек на место и … ВУАЛЯ!

Делаем плавную подсветку ног Просто ИДЕАЛЬНО)
Всем спасибо за внимание! До новых записей…

Как сделать подсветку в машину своими руками? Неоновая и диодная подсветка в авто

Подсветка салона машиныПодсветка салона машиныВнутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Как выбрать подсветку для салона автомобиля?

Подсветка салона в автомобильПодсветка салона в автомобиль

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

  1. Приобретение светодиодной ленты.
  2. Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Неоновая подсветка в автомобильНеоновая подсветка в автомобиль

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка дверей автоПодсветка дверей авто

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

  • создаётся уникальное оформление внутреннего интерьера машины;
  • автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

  1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
  2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
  3. Возможность легко и просто находить предметы на полу в салоне;
  4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Читайте также:

Дизайнерский аспект подсветки в салон автомобиля

Подсветка салона автоПодсветка салона авто

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

  1. Нож;
  2. Ножницы;
  3. Паяльник;
  4. Пассатижи.

Из расходных материалов:

  1. Припой;
  2. Канифоль;
  3. Наконечники под «винт»;
  4. Провода нужной длины;
  5. Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 12 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

Что нужно знать по подсветке салона авто холодным неоном?

Подсветка холодным неономПодсветка холодным неоном

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

  • минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
  • неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
  • холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
  • свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
  • при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Лазерная подсветка салона автоЛазерная подсветка салона авто

Подсветка салона автомобиля своими руками – заключение

Установка подсветки салона своими руками не занимает много времени –  всего несколько часов. В результате несложных, в техническом плане работ, автомобиль станет более привлекательным и оригинальным.

Как установить подсветку в ноги в своей машине самостоятельно

Автолюбители часто интересуются различными способами тюнинга своего авто. Наиболее распространенное и полезное предложение – это подсветка под ноги. Подобное решение украсит автомобиль, разнообразит, придав совершенно новый облик салону.

Преимущество такого тюнинга в том, что установить подсветку каждый владелец авто сможет самостоятельно, следуя простой подробной инструкции.

Что надобится?

Для создания подсветки не нужно ничего особенного. Для тюнинга понадобится светодиодная или неоновая лента с цветом по вкусу хозяина.

Как установить подсветку в ноги в своей машине самостоятельноКак установить подсветку в ноги в своей машине самостоятельно

Неоновое освещение намного приятнее глазу, поэтому водители рекомендуют отдать свое предпочтение ему, если водитель знаток в этом деле: стоить он будет немного дороже, потому что подключение идет к блоку зажигания и с установкой придется повозиться.

Для самостоятельного монтажа достаточно яркой светодиодной ленты.

Кроме этого понадобится 5 метров провода, тремоусадочная труба и клей. Для любителей повозиться можно приобрести контроллер освещения и пульт управления. Также пассатижи, паяльник. Ножик и отвертка.

Монтаж

Чтобы осветить область ног (именно там чаще всего устанавливается лента) понадобится установить лент по периметру нижней части передних сидений, также можно осветить бардачок и панель приборов: на вкус и цвет владельца транспортного средства.

Как установить подсветку в ноги в своей машине самостоятельноКак установить подсветку в ноги в своей машине самостоятельно

Наметьте примерно, где будет располагаться лента, сделайте замеры и отрежьте от ленты необходимый кусок. Не забывайте, что отрезать ленту можно не везде, в противном случае она может не работать. Однако, провисания смотрятся не так привлекательно, поэтому лучше взять чуть меньше.

Разрезав края ленты их необходимо припаять к проводу и подключить к источнику питания. Место стыка необходимо изолировать термоусадочной трубкой, подогреть трубку паяльником или зажигалкой, чтобы та взялась. Далее лента крепится на отмеченные места с помощью клея или силиконовых стяжек.

Подключение

Все, что осталось – это подключить ленту. Способ подключения зависит от того, как и от чего будет включаться освещение.

Подключение к освещению салона

Чаще всего лента подключается к основному освещению автомобиля. То есть лента будет загораться при открытых дверях или при включённом свете в салоне авто.

https://www.youtube.com/watch?v=GbKeqfUV1QIhttps://www.youtube.com/watch?v=GbKeqfUV1QI

Для это понадобится снять панель – плафон, крепящийся на фиксаторы и подсоединить провода: минус к красному, плюс к белому. Провода необходимо спрятать под обшивкой. Вернув плафон, можно смело пробовать обновление.

Чтобы свет не гас резко можно установить контроллер, тогда свет будет потухать мягко и плавно.

От прикуривателя

Если установить подключение к прикуривателю, то загораться лента будет со стороны открытой ливере. Это удобно, ведь подсветка – это отличное дополнение, упрощающее высадку пассажиров в темное время суток. Для этого придется демонтировать панель.

От габаритов

Последний способ обеспечит постоянное освещение, но. Выбирая его, рекомендуется установить выключатель для подсветки, если освещение будет резать кому-то глаз или надоест.

Подсветка ног в авто – это яркий и необычный вариант украсить машину, тем более что способ доступный и быстрый. Процесс установки светодиодной ленты прост, но требует немного терпения и фантазии.

( Пока оценок нет )

Отправить ответ

avatar
  Подписаться
Уведомление о
