Калина ангельские глазки своими руками: Ангельские глазки своими руками (20 фото изготовления)

Содержание

Ангельские глазки на ваз своими руками: правильно и быстро



Содержание

  • Преимущества тюнинга
  • Особенности тюнинга
  • Готовимся к работе
  • Варианты исполнения
  • Создаем красоту
  • Установка на машину

Сегодня многие люди могут позволить себе купить только отечественную машину: калина приора или ваз. Эти марки нередко встречаются на дорогах нашей страны.
Чтобы сделать их более привлекательными и необычными, многие автовладельцы идут на оригинальный автотюнинг. Самым популярным и простым в исполнении своими руками автотюнингом на сегодняшний день являются фары «ангельские глазки».

Тюнинг «ангельские глазки»

Как сделать ангельские глазки на калину своими руками или ваз мы расскажем в этой статье.

Преимущества тюнинга

Сегодня «прокачанный» ваз (модели 2101, 2105, 2106, 2107, 2109, 2110, 2112, 2114, 2115, 21099) или калина приора встречаются во всех регионах нашей страны. Тюнинг машин может быть самым разнообразным, зачастую встречается установка новых обвесов.

Но этим уже никого не удивить. А вот установка «ангельских глаз» на транспортное средство отечественного производства еще является диковинкой и сможет поразить даже самых ярых противников отечественного автопрома.
Преимуществами установки «ангельских глаз» на приору или ваз являются следующие моменты:

  • возможность сборки осветительной системы своими руками;
  • доступность материалов системы;
  • качественная подсветка фар;
  • длительный период службы сборной системы;
  • красивый внешний вид машины;
  • качественный и оригинальный автотюнинг отечественного автомобиля.

Машина с «глазками» в темноте

Иллюминация «ангельские глазки» станет отличным дополнением для ВАЗа любой модели (от 2101 до 2115 и 21099) или приоры.

Особенности тюнинга

Автотюнинг «ангельские глазки» представляет собой светящиеся кольца, которые располагаются на отражателях. Такие кольца придают автомобилю оригинальности и необычности. Стоит отметить, что данный вид тюнинга является самым привлекательным в плане отделки отечественного автотранспорта.

Обратите внимание! Творцом подобного тюнинга считается компания BMW.

Светящиеся кольца формируются из светодиодной ленты, благодаря чему такой тюнинг становится:

  • долговечным;
  • стойким к механическим повреждениям;
  • дает качественное освещение;
  • достаточно простым в сборке.

Благодаря тому, что основой светящихся колец является светодиодная лента, такой тюнинг любой человек сможет сделать своими руками. Для этого необходимо только четко следовать инструкции, которая будет приведена ниже.

Готовимся к работе

Пластиковые палочки

Для того чтобы украсить свой ваз (модели от 2101 до 2115 и 21099), вам потребуется приготовить определенный набор материалов и инструментов.

Обратите внимание! В магазинах найти подходящую осветительную и оптическую систему для машины практически невозможно. Поэтому ее придется изготавливать своими руками.



Чтобы изготовить «ангельские глазки» на ваз, вам понадобятся следующие материалы:

  • несколько пластиковых палочек. По длине они должны быть равными размерам оптики, имеющейся на машине. Следовательно, для создания тюнинга нам понадобятся четыре пластиковые палочки с длиной примерно 40-45 см;
  • термостойкий герметик, подходящий для работы с оптикой;
  • четыре светодиодные лампочки или лента. В случае использования ленты, отдавайте предпочтение модели SMD 5050 на 60 диодов на метр. Выбор цвета свечения светодиодов определяется только вашей фантазией. Лучшим решением будет совпадение цвета автомобиля с цветом светодиодов;
  • четыре запасных стекла на фары. Их необходимо купить на всякий случай, так как старые целыми и без сколов снять вряд ли получится;
  • кабель;
  • резисторы;
  • батарейка на 9 вольт;
  • банка или любой круглый предмет, имеющий с фарами один диаметр;
  • оргстекло с толщиной листа в 10 мм.

Из инструментов вам понадобится клеевой пистолет, строительный фен и плоскогубцы. Также необходима дрель с набором сверл и дисковыми насадками.

Варианты исполнения

«Ангельские глазки» на ваз можно сделать несколькими способами:

  • просто приобрести в магазине специализированных альтернативных фар. В этой ситуации вам останется только установить своими руками фары на машину. Но здесь существует один существенный минус – найти подходящие фары довольно проблематично, да и стоят они недешево;
  • оформление «глазок» с помощью прозрачных трубок и светодиодов;
  • изготовление тюнинга с помощью светодиодных лент.

Давайте рассмотрим вариант, когда «ангельские глазки» изготавливаются из пластиковых трубок.

Создаем красоту

Когда все перечисленные материалы и инструменты собраны, можно без опасений приступать к созданию на ваз или приору «ангельских глазок».
Чтобы у вас все получилось правильно и быстро, необходимо придерживаться следующей инструкции:

Изогнутые трубки

  • проводим разогрев прозрачной трубки до момента, когда он начинает гнуться и легко поддаваться необходимым деформациям. Нагреть трубку можно с помощью строительного фена или обычной духовки;
  • берем круглую форму. В ее роли следует использовать округлую салатницу или кофейную банку. С помощью плоскогубцев нагретую пластмассовую трубку огибаем по периметру округлой формы;

Обратите внимание! В процессе придания формы трубке следите за тем. чтобы она не была перегретой. В противном случае в пластмассе могут сформироваться мелкие пузырьки.

  • далее ожидаем полного застывания трубки;
  • после этого отпиливаем края таким образом, чтобы в трубку можно было установить светодиоды;
  • затем собираем резистор и светодиоды, тщательно изолируем контакты и шлифуем места спайки;
  • потом на трубке необходимо сделать насечки с шагом примерно в 2-2,5 мм. При этом от краев следует отступить на 1–1,5 см;

Обратите внимание! Чтобы насечки были сделаны ровно, процесс их формирования нужно проконтролировать с помощью пластикового хомута. Если насечки делать при включенных светодиодах, то можно уже на этом этапе просмотреть конечный результат ваших трудов.

Насечки на трубе

  • для того чтобы свечение, исходящее от светодиодов, получилось равномерным и достаточно ярким, насечки следует располагать ближе к центру. При этом их нужно делать более глубоко: посередине – 5 мм, а на концах – 2 мм;
  • после этого необходимо спаять диоды, обязательно соблюдая последовательность, чтобы текущий по ним ток уравнивался. Разрезать и спаивать ленту надлежит только в специально отведенных для этого местах;
  • окончательно вставляем в трубку светодиоды.

В результате торцы колец должны иметь отверстия в длину 5-7 мм, а в диаметре – 5 мм. Чтобы закрыть концы пластиковой трубки рекомендуется использовать фольгу.
Если используется светодиодная лента, ее просто приклеивают к пластиковой полоске. При этом спайка ленты ведется по стандартной схеме.
Перед установкой на машину вашей самодельной системы «ангельские глазки», обязательно проверьте ее на качество сборки, свечение светодиодов и прочность полученной конструкции.

В противном случае при обнаружении неполадок после установки устранить дефекты будет очень проблематично.

Установка на машину

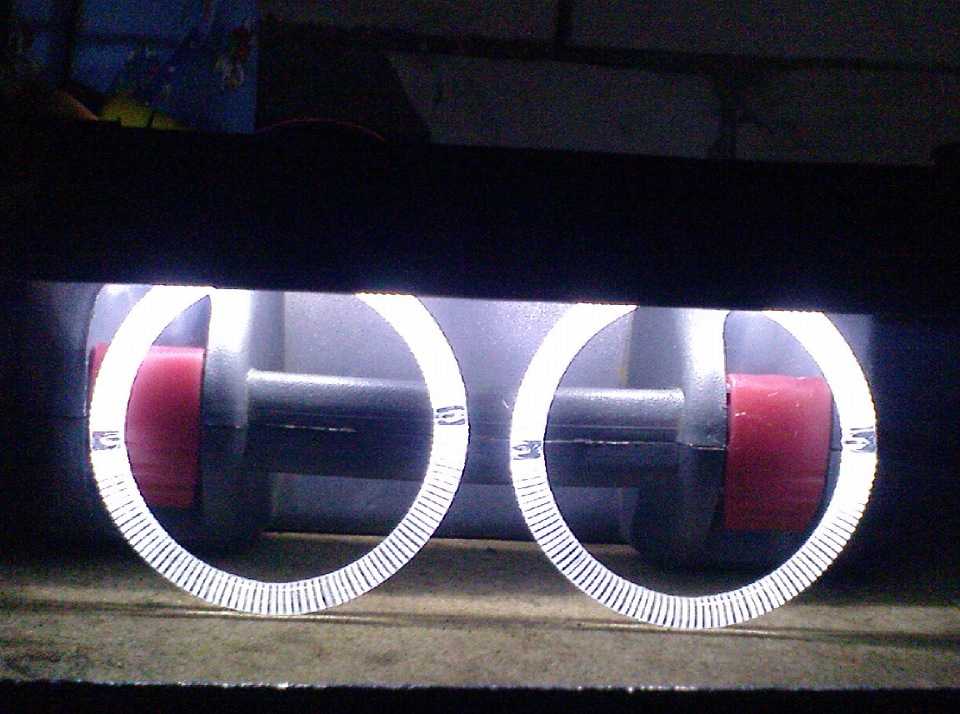

Готовый тюнинг

После того как вы собрали оптическую систему «ангельские глазки», считайте что полдела сделано. Осталось только правильно установить ее на фары вашего автомобиля. На данном этапе необходимо проделать следующие манипуляции:

  • здесь нам понадобится термоусадочная трубка. Ее можно купить в любом специализированном магазине. Выбирайте изделие белого цвета. Такой цвет не будет привлекать лишнее внимание и не станет выделяться на фоне светящихся светодиодов;
  • прикрепляем светодиодное кольцо на фары транспортного средства;
  • закрываем их новыми защитными стеклами, так как старые, скорее всего, уже будут непригодными;
  • места стыков обрабатываем герметиком.

Теперь вы видите, что «ангельские глазки» можно довольно легко сделать самостоятельно, придерживаясь пошаговой инструкции.

В конечном результате вы получите красивый автотюнинг на отечественный ВАЗ (модель 2110, 2112, 2114 или 2115), сделав свою «ласточку» привлекательнее и оригинальнее. Главное – четко следовать этапам сборки и верить в свои силы.



Ангельские глазки на Ладу Приору

Многие автомобилисты украшают свою машину, и одним из распространённых вариантов является современная световая техника. Ангельские глазки — светящиеся кольца, устанавливаемые в фарах. Такое решение меняет внешний вид автомобиля, делает его оригинальным и заменяет габаритные огни. Применяют данный тюнинг и владельцы Лады Приоры.

Содержание

  • Ангельские глазки на авто — что это, и какие есть виды

    • Светодиодные ангельские глазки или LED

    • Газоразрядные или CCFL

    • Многоцветные или RGB

    • Кластерные или COB

  • Предусмотрены ли штрафы за установку

  • Как сделать и установить ангельские глазки на Приору своими руками

    • Видео: установка ангельских глазок на Приору

  • Подключение

Ангельские глазки на авто — что это, и какие есть виды

Ангельские глазки представляют собой светящиеся круги, установленные в штатную оптику автомобиля. Популярным такой вид тюнинга стал после выпуска серийных автомобилей BMW с такими фарами. Сейчас эти огни серийно устанавливают только на некоторых моделях, но самостоятельно установить ангельские глазки можно на любой автомобиль.

Они являются не только украшением авто, но и могут использоваться вместо габаритных или стояночных огней. В качестве дневных ходовых огней светодиодные кольца использовать нельзя.

Ангельские глазки являются украшением автомобиля, а также могут использоваться как габаритные или стояночные огни

Светодиодные ангельские глазки или LED

Кольцо сделано из светодиодов, напаянных на основание. Так как светодиоды боятся перепадов напряжения, то их надо подключать через стабилизатор.

Светодиодные ангельские глазки сделаны из светодиодов, напаянных на основание

Плюсы:

  • высокая яркость;
  • срок службы до 50 тысяч часов;
  • мало потребляют энергии;
  • не боятся тряски и вибраций.

Минусы:

  • подключать надо через стабилизатор;
  • при выходе из строя одного диода приходится менять всё кольцо.

Газоразрядные или CCFL

Стеклянное кольцо наполнено неоном и защищено пластиковым корпусом. Для их работы надо подключать блок розжига.

Газоразрядные ангельские глазки — стеклянное кольцо наполнеНное неоном и защищено пластиковым корпусом

Преимущества:

  • свет по всему кольцу распределяется равномерно;
  • не боятся вибраций;
  • выдают мягкий свет;
  • низкая стоимость;
  • потребляют мало энергии.

Недостатки:

  • незначительный срок службы инвертора, порядка 20 000 часов;
  • максимальная яркость наступает через несколько минут;
  • яркость хуже, чем у светодиодных.

Многоцветные или RGB

Светодиоды, напаянные на основу, состоят из трёх кристаллов (красный, зелёный, синий). При помощи контролёра происходит смешивание цветов, поэтому можно получить любой цвет.

Плюсы:

  • высокая яркость, поэтому хорошо видны даже днём;
  • большой срок службы;
  • не боятся вибраций;
  • можно менять цвет и режим свечения.

Минусы:

  • для подключения требуется контролёр, а это увеличивает стоимость комплекта;
  • при выходе из строя одного диода надо менять всё кольцо.

Кластерные или COB

Светящиеся кристаллы напаяны непосредственно на твёрдую основу. В обычном светодиоде кристалл находится ещё в керамической подложке, поэтому COB имеет меньшие размеры.

Преимущества:

  • наилучшая яркость;
  • большой срок службы;
  • свет равномерно распределяется по кольцу;
  • устойчивость к вибрациям.

Недостатки:

  • высокая стоимость;
  • при перегорании одного кристалла менять надо все кольцо.

Предусмотрены ли штрафы за установку

Установка фонарей типа ангельские глазки должна быть выполнена в соответствии с требованиями Росстандарта и Международных Правил ЕЭК ООН:

  • спереди — белые огни;
  • сбоку — оранжевые;
  • сзади — красные.

Разноцветные огни можно использовать при тюнинговании шоу автомобилей. Если сотрудник полиции встретит авто с разноцветными ангельскими глазками, он должен изъять нестандартное оборудование и составить на водителя протокол.

За такое нарушение штраф не предусмотрен, но в соответствии с ч.3 ст. 12.5 КоАП предусмотрена конфискация указанных приборов и возможно лишение права на управление автомобилем сроком от 6 месяцев до 1 года.

Как сделать и установить ангельские глазки на Приору своими руками

Сделать ангельские глазки можно самостоятельно, есть несколько вариантов их изготовления, рассмотрим на примере использования светодиодов, так как это самый бюджетный вариант.

Для работы понадобится:

Порядок создания ангельских глазок: на Приору:

  1. Создание кольца. Для этого пруток разогревают в тазе с горячей водой или при помощи строительного фена. После этого загибают в кольцо на оправке необходимого размера.

    Пруток разогревают в тазе с горячей водой или при помощи строительного фена и делают кольцо

  2. В торцах колец делают отверстия. Работать надо аккуратно, так как стенка получается очень тонкой.

    В торцах колец делают отверстия

  3. Создание насечек. Для этого используют ножовку по металлу. Делают их через каждые 2–3 мм.

    Насечки делают через каждые 2–3 мм

  4. В нишу для светодиодов закапывают каплю дихлорэтана и равномерно там его распределяют. Это позволяет осветлить созданное отверстие.

    При помощи дихлорэтана осветляют созданные отверстия

  5. Установка светодиодов. К анодам светодиодов припаивают резисторы. После этого фиксируют светодиоды в подготовленные отверстия при помощи лака. Соединяют диоды, и подключают провода. К аноду (длинная ножка) подключают плюс (красный провод), а к катоду — минус (чёрный).

    Светодиоды фиксируют в подготовленных отверстиях и подключают к питанию

  6. Проверка работоспособности. К выводам подключают батарейку типа «Крона». Если всё работает, можно переходить к монтажу ангельских глазок.

    Подключают к батарейке типа «Крона» и проверяют работоспособность

Порядок монтажа:

  1. Демонтаж фары. Для этого надо снять фару с Приоры.
  2. Снятие стекла. Оно посажено на герметик. Его разогревают строительным феном, поддевают ножом или отвёрткой.

    Перед снятием стекла, крепящий его герметик разогревают феном

  3. Монтаж ангельских глазок. В декоративной накладке делают отверстия для вывода проводов, после чего фиксируют при помощи клея ангельские глазки.
  4. Сборка фары. Чтобы фара не запотевала, надо качественно приклеить стекло, делают это при помощи герметика.

Видео: установка ангельских глазок на Приору

Подключение

Лучше всего подключать ангельские глазки параллельно с габаритными огнями автомобиля. Делать это напрямую к бортовой сети Приоры нельзя. При работающем двигателе в электросети автомобиля около 14,5 В, тогда как светодиоды рассчитаны на 12 В. Подключение напрямую приведёт к тому, что через некоторые время они выйдут из строя. С этим связано большинство отрицательных отзывов о таком тюнинге.

Подключать ангельские глазки надо через стабилизатор. Сделать его можно самостоятельно. В магазине надо купить интегральный стабилизатор напряжения КР142ЕН8Б. Он устанавливается на радиатор или на металлическую часть кузова, чтобы мог охлаждаться. Все глазки соединяют параллельно, после чего подключают к выходу стабилизатора. Его вход соединяют с питанием габаритных огней.

Светодиодные ангельские глазки подключают через стабилизатор

Установка ангельских глазок позволяет сделать автомобиль более заметным и красивым. Они видны при приближении к нему на 10 метров. При установке такого тюнинга надо соблюдать существующие правила и тогда проблем с полицией не будет.

  • Автор: Полищук Руслан
