Как отремонтировать суппорт своими руками видео: Ремонт суппорта своими руками. Плюс подробное видео

видео его устройства, замены направляющих и крепления

Выделяют 2 механизма торможения на Газели — тормоза барабанного и дискового типа. Последние являются самыми перспективными благодаря множеству преимуществ. Но есть очень важная деталь в общем устройстве — это тормозной суппорт. Он представляет собой диск, который вращается.

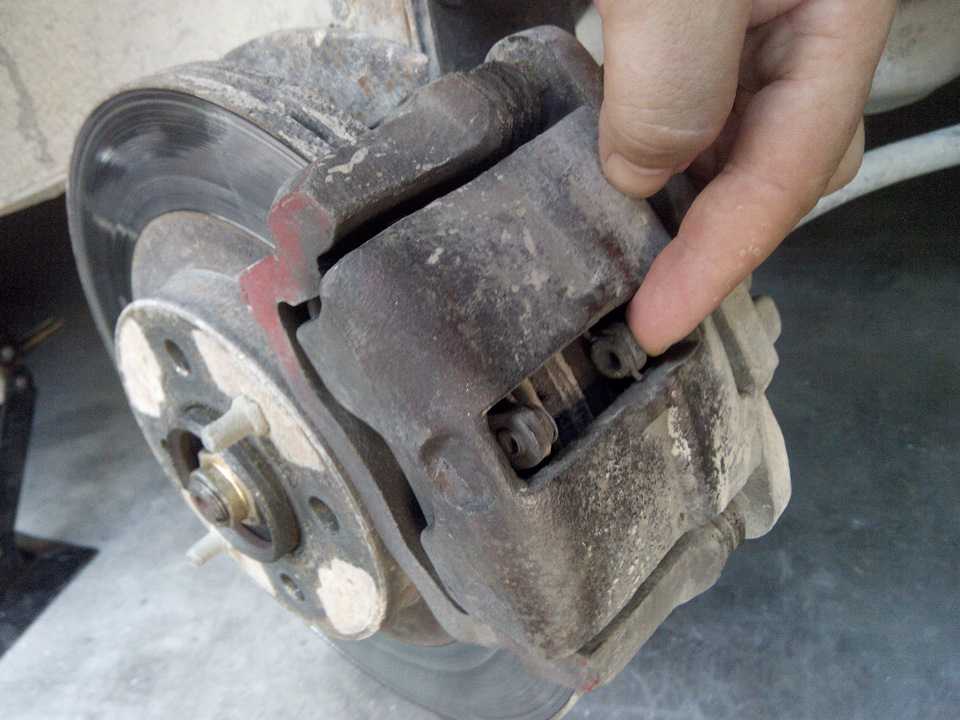

Так выглядит суппорт на Газель

Вернуться к оглавлению

Содержание

• 1 Принцип работы суппорта
• 2 Диагностика и поломки в суппорте
• 3 Ремонтные работы
• 4 Видео: устройство тормозного суппорта
• 5 Заключение

Принцип работы суппорта

Тормозной суппорт на Газели представляет собой узел, который зажимает колодки тормозной системы к дискам, когда человек нажимает на педаль, и машина начинает тормозить. Во всей тормозной системе двигается только этот элемент. Эту часть устанавливают только на дисковый вид тормозов. А вот барабанная система функционирует совсем иначе.

Суппорт является чрезвычайно важным узлом. Рекомендуется его рассматривать вместе с колодками, так как именно на них идет основная нагрузка во всей системе торможения. 90% поломок в передних тормозах как раз зависят от суппортов.

Установленный суппорт на тормозной диск

Тормозной суппорт является простой конструкцией, которая не отличается сложностями. Ее используют почти на всех легковых авто. Конструкция будет везде похожей, но самих изменений в разных моделях будет по минимуму. Функционирование основывается на гидравлическом давлении.

После того как человек нажимает на педаль торможения, определенный поршень в основном цилиндре тормозной системы начинает надавливать на тормозную жидкость. Дальше она по определенным шлангам и каналам переходит к тормозному суппорту.

Технические составные суппорта на Газель

В нем присутствует поршень, который под давлением переходит вперед. С одной его стороны установлена одна колодка, которая передавливает диск в одну сторону. Вторая колодка просто зафиксирована на суппорте и не двигается. В итоге обе колодки зажимают собой диск: сначала трутся о деталь, а потом и вовсе прекращают ее движение.

Этот диск имеет взаимосвязь с колесом транспортного средства, так что скорость авто постепенно уменьшается. При таком контактировании колодки, если они выполнены некачественно, начинают скрипеть, так как не могут выдержать высокую температуру (нагревание происходит из-за трения).

Так выглядит передний тормозной механизм на Газель

Суппорт может представлять как простую конструкцию, так и быть крупным. Во втором случае он включает тормозные колодки, которые достаточно длинные и широкие. Именно такая форма используется в современных транспортных средствах.

Вернуться к оглавлению

Диагностика и поломки в суппорте

Если функционирование всего узла в тормозной системе нарушено, то наблюдается неравномерное изнашивание колодок. Для проверки работы системы достаточно будет просто их вытащить и посмотреть. Если износ практически одинаковый (погрешность может быть до 10%), то работа узла правильная. Если сзади толщина больше, чем спереди, то весь суппорт функционирует неправильно.

Внешний вид изношенного суппорта

Нужно посмотреть на диск. Его изнашивание тоже должно быть равномерным. Если это не так, причем отклонения ярко выражены (к примеру с внешней стороны больше, чем с внутренней), то необходимо срочно заменить суппорт, либо отремонтировать эту конструкцию. Нельзя ждать, пока суппорт заклинит. Неравномерное изнашивание указывает на то, что поршни слишком сильно надавливают на одну колодку, а вторая просто не участвует в работе.

Советуем посмотреть: как отремонтировать суппорт.

Выделяют несколько основных причин, которые способны вызвать подобные нарушения. Это касается направляющих и поршней. Они либо закоксовываются, либо закисают. Это может происходит по следующим причинам:

• Плохое обслуживание, несоблюдение правил. Многие гаражные умельцы наливают в направляющие графитовую смазку или литол. Это приводит к тому, что пыльники этих деталей набухают, а позже начинают закисать.
• Прорывание пыльника. Из-за этого на направляющие может поступать вода. Это приводит в дальнейшем к разъеданию и закисанию детали. Если прорван пыльник, то может пострадать и поршень, который тоже из-за попадания влаги начинает давать сбои.

• Использование некачественной тормозной жидкости. Она отличается своей гидроскопичностью. Из-за этого через некоторое время в ней начинает собираться вода, причем в большом количестве. Если не поменять тормозную жидкость, то она просто разъест весь поршень внутри, что тоже провоцирует процесс закисания.

Перед тем как приступать к ремонтным работам, сначала необходимо определить, что именно поломалось, и чем это вызвано.

Вернуться к оглавлению

Ремонтные работы

Ремонт требуется поршням и направляющим. Что касается последних, то они представляют собой необычные болты. Их необходимо вкручивать прямо в специальные ушки на корпусе. Если появляется коррозия (даже в виде мелких очагов), то болты уже не подлежат восстановлению, их нужно просто удалить, заменив новыми экземплярами.

Так выглядит ремонт направляющих суппорта

Для этого из крепления (называется часто ушком) стоит выкрутить направляющую и вставить новую. Процесс замены очень простой, так что каждый сможет справиться с такой задачей. После таких работ обязательно нужно применять только качественное и правильное смазывающее вещество (оно есть в комплекте). Очень важно не забывать про пыльники, которые тоже нужно надеть. После этого нужно проверить, герметично ли они установлены. Нельзя, чтобы оставались трещины, прорывы и прочие дефекты.

Рекомендуем посмотреть: как отремонтировать суппорт и тормозные колодки на газель.

Что касается ремонтных работ по отношению к поршням, то эта будет несколько сложнее, так как эти детали располагаются внутри самого суппорта. Бывают такие случаи, когда эта деталь внутри корпуса просто заклинивает и перестает двигаться. В такой ситуации есть 2 варианта действий:

• Оживить сам суппорт. Переложить его в силиконовую смазку либо бензин. После этого аккуратно убрать поршень из всей конструкции.
• Купить новый тормозной суппорт. В некоторых случаях заклинивает очень сильно. В итоге остается только сломать корпус, так что ремонт в этом случае уже точно не способен исправить ситуацию.

Смотрите в видео: как заменить пыльники и манжеты на суппорте.

Если поршни еще двигаются, то первые трудности заключаются в том, чтобы их вытащить из всей конструкции. Для этого рекомендуется воспользоваться сжатым воздухом на СТО. Его направляют в отверстие, которое предназначается именно для тормозной жидкости. В итоге сам поршень просто вылетит. Если же ремонтные работы осуществляются в домашних условиях (например, в гараже), то нужно аккуратно выдавить эту деталь, воспользовавшись тормозной жидкостью, но при этом не отключать элементы от всей конструкции.

Не стоит волноваться, что после этого тормозная жидкость начнет вытекать. Ее и так придется менять по завершению ремонтных работ.

Советуем посмотреть: как заменить направляющие суппорту.

Теперь нужно тщательно изучить состояние корпуса. Если появилась ржавчина, налет, какие-либо перегибания, дефекты либо повреждения механического характера, то в этом случае придется все полностью менять, так как ремонтные работы являются не обоснованными. Для этого нужно купить новый комплект для ремонта. Причем там должны быть не только новые поршни, но и специальные уплотнители в виде резинок. Кроме того, в комплекте должна быть особое смазывающее вещество, которое требуется и для поршней, и для направляющих. Без смазки смысла в ремонте нет, так как сами уплотняющие резинки просто порвутся.

Дальше действия будут следующими:

1. Вытащить старую резинку и прочие уплотнители.
2. Вытащить старый поршень.
3. Тщательно почистить корпус (причем не только внутри, но и на наружной стороне).
4. Использовать новое смазывающее веществом для обработки всех мест фиксации.
5. Установить новые резинки для уплотнения.
6. Поставить поршень (предварительно его нужно смазать).

После этих действий следует собрать конструкцию суппорта. На этом ремонтные работы закончены, так что систему можно установить на авто. Не стоит забывать про замену тормозной жидкости. Затем следует прокачать всю систему.

Вернуться к оглавлению

Видео: устройство тормозного суппорта

Вернуться к оглавлению

Заключение

Суппорт (Газ 3110) является узлом, прижимающим колодки к диску, когда машина начинает торможение во время того, как человек начинает нажимать на педаль. Если рассматривать всю тормозную систему, то это единственный элемент, который двигается. Не удивительно, что у него есть множество вариантов поломок. Если появляются подозрения на неполадки, то обязательно необходимо произвести диагностику, определить причины и начать ремонтные работы. С этим можно справиться и самостоятельно, но если нет никакого опыта, то лучше всего довериться профессионалу.
