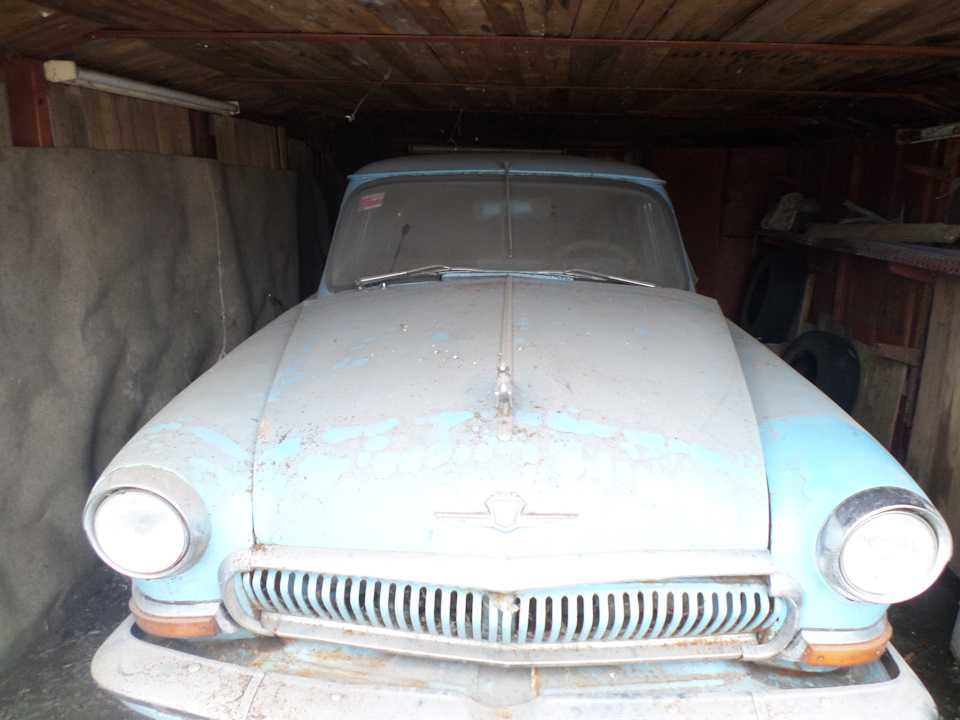

Многие модели «Волги» ГАЗ-21 уже находятся не в самом хорошем состоянии, но такой автомобиль в утиль списывать жалко. И кстати, «двадцать первую» практически никто не сдает по программе утилизации, все стараются восстановить машину. Но за восстановление подобных раритетов берутся в основном только в специализированных сервисах, а цены там очень немаленькие.

Классическая модель черной Волги ГАЗ-21

Поэтому многие владельцы потрепанных экземпляров 21-ой стараются все работы выполнить своими руками. Они берут за основу руководство по ремонту и эксплуатации автомобиля ГАЗ 21, изучают чертежи и схемы. Кто-то руководствуется собственным опытом, кто-то пользуется советами более опытных в ремонте людей.

Вернуться к оглавлению

Содержание

• 1 Ремонт кузова
• 2 Ремонт в салоне автомобиля
  • 2.1 Ремонт сидений
  • 2.2 Ремонт системы отопления
• 3 Ремонт двигателя
  • 3. 1 Ремонт «родного» двигателя
  • 3.2 Установка двигателя от другой модели автомобиля

Ремонт кузова

Конечно, какой бы не был крепким кузов, от времени он не становится лучше. Всегда проблемными местами были и будут пороги, колесные арки и днище автомобиля. А если кузов поддался коррозии сразу в нескольких местах, то для проведения капитального ремонта кузова машину нужно будет полностью разбирать. Для этого:

Разобрав весь автомобиль, необходимо осмотреть кузов на предмет наличия дефектов и ржавчины. Затем:

• Удаляют с кузова следы старой краски и ржавчины;
• Проваривают поврежденные участки, при необходимости вваривают новые пороги, задние крылья лонжероны;
• Зачищают кузов газ 21 перед покраской;
• Сначала производят грунтовкой, а затем уже и покраску.

Неплохо кузову провести антикоррозийную обработку (днище снизу, колесные арки), а также сделать шумоизоляцию.

Вернуться к оглавлению

Ремонт в салоне автомобиля

Ремонт сидений

Ремонт салона ГАЗ-21 начинается с сидений. Как правило, состояние их в «Волге» оставляет желать лучшего. Чтобы сохранить родные сиденья, их придется реставрировать. Обычно в диванах (переднем и заднем) меняют всю начинку и обшивают сиденья новым материалом. В качестве начинки обычно применяется поролон. На каркасах необходимо заменить сломанные пружины, очистить железо от ржавчины, покрасить каркас. Для проведения работ диваны нужно будет снимать.

Переднее сиденье у ГАЗ-21 сплошное, и оно является одним целым для водителя и пассажира.

Такой диван перетянуть несколько проще, чем передние сиденья современных автомобилей – он имеет простую форму без каких-либо хитрых изгибов. Заднее сиденье мало чем отличается от переднего по форме.

Оригинальные сидения двадцать первой Волги

Проще всего в качестве материала взять велюр или алькантару, натяжка кожи на сиденье будет сложнее. А вот чехлы лучше пошить в ателье, особенно если нет навыков шитья и швейной машинки. Форма сидений простая, много денег за такой пошив в ателье взять не должны.

Ремонт системы отопления

Владельцам 21-ой известно, что печка в салоне автомобиля обладает малой производительностью. Все дело в радиаторе отопителя. Трубки подвода охлаждающей жидкости (вход и выход) находятся на одной стороне (на левом бачке). По задуманной схеме охлаждающая жидкость (или вода) должна полностью заполнять полость радиатора, проходя по трубкам внутри системы. Но вследствие заводских недоработок вода, едва попав в радиатор печки, тут же поступает на выход. В результате вода в радиаторе не циркулирует и не разогревает салон.

Схема устройства отопления Волги 21

Дорабатывают радиатор печки следующим образом:

• На противоположном (правом) бачке просверливают отверстие и припаивают патрубок;
• На подаче воды ставят тройник и дополнительный шланг, и воду подают на оба подвода с левой стороны радиатора печки;
• Шланг забора нагретой воды переставляют на припаянный отвод правого бачка.

Теперь охлаждающая жидкость проходит через весь радиатор отопителя и нагревает воздух в салоне автомобиля.

Часто для достижения более высокой температуры в салоне в часто устанавливают дополнительный моторчик печки. Моторчик улучшает циркуляцию жидкости в отопительной системе – воздух в салоне прогревается быстрее, а температура становится выше. Еще народные умельцы «внедряют» дополнительную печку в салоне от автомобиля ВАЗ 2106.

Так выглядит печка газ 21

По отзывам владельцев, в машине становится не просто тепло, а жарко, особенно, если включены сразу оба отопителя.

Вернуться к оглавлению

Ремонт двигателя

Чаще всего ремонт на «Волге» ГАЗ 21 требуется провести для двигателя, трансмиссии и ходовой части. «Родные» моторы уже имеют немалый пробег, поэтому силовой агрегат владельцы заменяют другим, чаще от другой модели.

Ремонт «родного» двигателя

ГАЗ 21 снят с производства еще в 1970 году, и с запасными частями иной раз возникает «напряженка». Но на помощь здесь приходят детали, которые унифицированы с «Волговскими».

Допустим, нужно провести капитальный ремонт двигателю ЗМЗ 21. Чем можно заменить «родные» детали? Вот какую информацию можно взять на вооружение:

1. Коленчатый вал. Подходит от двигателей УМЗ-451. Следует знать, что первые выпуски ЗМЗ 21 не совместимы по коленчатым валам ни с чем.

   Схема устройства коленвала Волги 21

   У них шире последняя коренная шейка (пятая опора вала). Соответственно, и блок цилиндров свой, не похож на другие модели моторов.
2. Распределительный вал. Одна из самых унифицированных деталей крупных деталей. Взаимозаменяемость с валами УМЗ-451, УМЗ-414, УМЗ-417, УМЗ-421, ЗМЗ-24, ЗМЗ-402 (4021), ЗМЗ-4022.
3. Распределительные шестерни (металлическая от коленчатого вала и текстолитовая (пластмассовая) от распредвала). Такая же унификация, как и у распределительных валов.
4. Шатуны. Имеют разную маркировку, но имеют полную взаимозаменяемость с шатунами всех выше перечисленных моделей.
5. Поршневые кольца. Практически все комплекты колец диаметром 92 мм взаимозаменяемы, подходят даже кольца от ЗМЗ-53 и ЗМЗ-511. Но здесь есть один нюанс – бывают компрессионные кольца в комплекте под широкую канавку (старого образца). Такие комплекты уже давно сняты с производства, но могут быть в старых запасах.
6. Вкладыши коленчатого вала (коренные и шатунные). Взаимозаменяемость с вкладышами УМЗ-451, УМЗ-414, УМЗ-417, УМЗ-421, ЗМЗ-24, ЗМЗ-402 (4021), ЗМЗ-4022, ЗМЗ-410.
7. Поршень. Маркировка разная, но все «газовские» поршни диаметром 92 мм теоретически взаимозаменяемы между собой. Подходят даже поршни от ЗМЗ-53 и ЗМЗ-511, только ширина канавок под компрессионные кольца может отличаться. Но если установить соответствующие кольца, то замена возможна.
8. Масляный насос. Подходит от всех моторов УМЗ.
9. Головка блока цилиндров. Взаимозаменяемость с моделями УМЗ-451, УМЗ-414, УМЗ-417. При желании можно установить и ГБЦ от двигателей ЗМЗ 24-2401, но потребуются некоторые доработки. Во времена тотального дефицита в советское время мастера умудрялись на мотор ЗМЗ 21 «внедрять» и ГБЦ от ЗМЗ 402 (4021), но переделка была уже более серьезной.

Установка двигателя от другой модели автомобиля

Если ресурс «родного» ДВС исчерпан, можно на ГАЗ 21 установить двигатель от другой модели авто.

С минимальными переделками подходит ЗМЗ 402 или УМЗ 417, но такая перестановка не оправдана – моторы также морально устарели и практически не добавят мощности автомобилю.

Интереснее будет рассмотреть модели ЗМЗ 406, ЗМЗ 405, УМЗ 421. Меньше всего доработок придется делать при установке карбюраторной версии УМЗ 421 – ДВС лучше всего подходит по креплениям.

Обзор процесса установки другого двигателя на Волгу 21

Если рассматривать установку двигателя с иномарки, то здесь своими руками произвести замену будет очень непросто.

Помимо сварочных работ, потребуется помощь квалифицированного электрика. Скорее всего, потребуются и токарные работы. Впрочем, умельцев на Руси много, некоторым под силу любое усовершенствование сделать самому.

Реставрация руля газ 21 своими руками.

Добрый день, тема сегодняшней статьи —  реставрация руля газ 21 своими руками.

Для владельцев газ 21 и для поклонников авторетро известно, что пластик в те годы был довольно несовершенным и капризным.

По сути пластик тех лет это смесь костной муки с эпоксидкой — очевидно, что это не современные полимеры, которые разлагаются 300 лет! Под действием микробов, солнца и атмосферной влаги руль газ 21 трескается, вздувается волдырями, меняет цвет.

По итогу он будет выглядеть примерно вот так:





Трещины, об которые можно порезаться, неприятные на ощупь вздутия и изменение цвета налицо!

Для проведения работ понадобятся:

• руки прямые 2 штуки (работать будем ими)
• набор для ремонта бампера Novol со стеклотканью 1-3 штуки (в зависимости от запущенности руля)
• шпатлевка универсальная  (для выравнивания неровностей)
• шпатели для тонировки (для нанесения шпатлевки)
• грунт 2х компонентный 4+1 (для адгезии краски и эпоксидки и изоляции слоев)
• кисточки №1 2-3 штуки (для нанесения эпоксидки и грунтовки)
• наждачная бумага с номерами 80-180-360-500
• растворитель 646 МОЖХИМ (1 литр для промывки инструмента и разбавления материалов)
• смывка силикона (ей будем обезжиривать)
• аэрограф/краскопульт с компрессором (этим инструментом будем красить/грунтовать)
• краска в цвет, смесь 50/50 235 и 040 цветов (ей будем красить)



Итак, порядок работы по реставрации руля:



— отмываем с руля крупную грязь смывкой силикона.

— оцениваем повреждения

— обезжириваем крупные трещины смывкой силикона и заливаем их эпоксидкой из набора для ремонта бамперов:

Если руль в очень плохом состоянии, формируем основу из эпоксидки смешанной со стеклотканью, но в этом примере таких повреждений нет.

С большой долей вероятности за раз убрать все трещины не выйдет. Ничего страшного если за раз не выйдет убрать все трещины, допустимо повторить процедуру несколько раз.

Я остерегаю вас использовать эпоксидку «с завода» или из хоз. товаров так как сохнет она долго и каждый раз с сомнительным результатом…..



— обезжириваем при помощи кисточки и смывки силикона мелкие трещины и раковины.



— этой же кисточкой проливаем эпоксидкой мелкие трещины и раковины. но эпоксидку слегка разбавляем 646 растворителем так как иначе смола не попадет внутрь, и останется на поверхности каплей.



— сушим  до полного высыхания эпоксидки и матуем руль наждачной бумагой с номером 80

— обезжириваем руль смывкой силикона.



— кисточкой наносим эпоксидку на всю поверхность руля, это необходимо для надежной изоляции остатков руля от воздуха и атмосферной влаги (так он прослужит дольше)



— после высыхания эпоксидки, матуем руль наждачной бумагой с номерами 80-180



— доводим при помощи универсальной шпатлевки мелкие неровности, не забывая обезжиривать перед нанесением шпатлевки.

— наждачной бумагой с номером 180-360 вытачиваем шпатлевку и доводим руль до «чистовой формы».



— обезжириваем и грунтуем. Грунтовать можно как краскопультом так и кисточкой. Конкретно этот руль был грунтован кисточкой.

— дожидаемся высыхания грунта и заматовываем грунт последовательно наждачной бумагой с номерами 360-500



— обезжириваем



— красим при помощи краскопульта или аэрографа. Краску цвета слоновая кость купить довольно проблемно, более менее в цвет будет смесь красок 040 и 235 (но соотношение «на глаз»)

— сушим и наслаждаемся результатом:

Результат восстановления — установленный на машину руль, но еще не собран и не расклеен:





На этом сегодня все. Удачи в реставрации рулей газ 21.
