Не держит ручник на автомобиле ВАЗ 2108, 2109, 21099 причины
На примере стояночной тормозной системы (ручника) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций разберемся почему ручник не держит и что делать для самостоятельного устранения этой неисправности.
Что скрывается под понятием «не держит ручник на автомобиле» (признаки неисправности)
— Автомобиль не удерживается (плохо удерживается) ручником на наклонной поверхности
— Ход рычага ручника более чем 3-4 щелчка
— Резьбы на тяге привода рычага не хватает для заворачивания регулировочной гайки
Причины неисправности «не держит ручник»
1. Не отрегулирован привод ручника.
Исправная стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 должна должна срабатывать при поднятии рычага ручника на 2-4 щелчка после проведения регулировки. Допускается, при эксплуатации автомобиля, ход рычага до 8-ми щелчков. При этом автомобиль, зафиксированный ручником, должен сколь угодно долго стоять на уклоне 23º.
Чтобы добиться такого эффекта необходимо каждые 15 тыс км пробега проверять и при необходимости регулировать натяжение тросов привода ручника. Регулировка производится вращением регулировочной гайки на тяге рычага ручника, под днищем автомобиля. Доступ туда не удобный, гайка иногда закисает. Особенности регулировки ручника автомобилей ВАЗ 2108, 2109, 21099 на странице «Регулировка ручника ВАЗ 2108, 2109, 21099».
2. Изношены тормозные колодки (и/или барабаны).
Максимальный износ накладок задних тормозных колодок 1,5 мм. При достижении этого предела, да и при значениях близких к нему стояночный тормоз работает все хуже и хуже. В конце концов и вовсе перестает держать.
Свою лепту могут внести тормозные барабаны с выработкой. Стершиеся колодки плюс изношенный барабан создадут эффект полного отказа ручника, так как хода распорного рычага в заднем тормозном механизме, и следовательно величины разведения колодок не хватит для обеспечения тесного контакта тормозной пары накладки колодок-рабочая поверхность барабана.

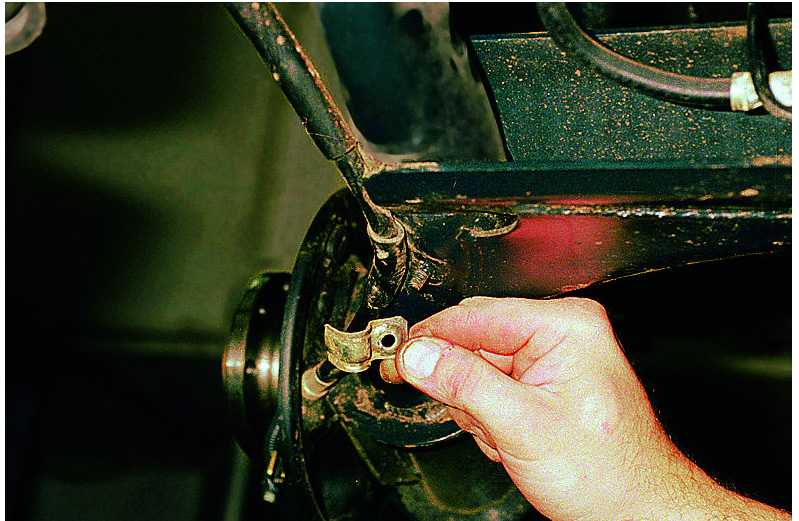

3. Закисли тросы привода в своих оболочках.
Причин закисания тросов чаще всего две: водитель редко пользуется ручником и длительная эксплуатация автомобиля на дорогах обрабатываемых реагентами (зачастую и то и другое вместе). В результате трос попросту перестает перемещаться в оболочке. Признаком неисправности может служить возросшее усилие на рычаге ручника и снижение эффективности затормаживания и удержания автомобиля.
В идеале после каждой зимы нужно снимать тросы стояночного тормоза, очищать их и проливать специальной смазкой.
4. Вытягивание тросов привода.
Низкое качество деталей и длительная эксплуатация автомобиля с постоянным использованием ручника приводят к вытягиванию тросов привода. Число щелчков на рычаге ручника возрастает, эффективность торможения снижается, для регулировки не хватает резьбы на тяге. Хотя тормозные колодки и барабаны более-менее в порядке.
5. Что делать если не держит ручник?
Самостоятельное устранение неисправности «не держит ручник» включает в себя проверку работы стояночной тормозной системы, выбраковку деталей, установку новых деталей, регулировку.
Для проверки необходимо загнать автомобиль на смотровую яму или канаву или установить на ровную площадку и вывесить задние колеса. Поднимем рычаг ручника и пробуем провернуть каждое из задних колес.
Если колеса вращаются свободно, подтягиваем регулировочную гайку ручника. Не помогло, разбираем задние тормозные механизмы колес и оцениваем состояние деталей. Самое простое — заменить изношенные тормозные колодки.
Примечания и дополнения

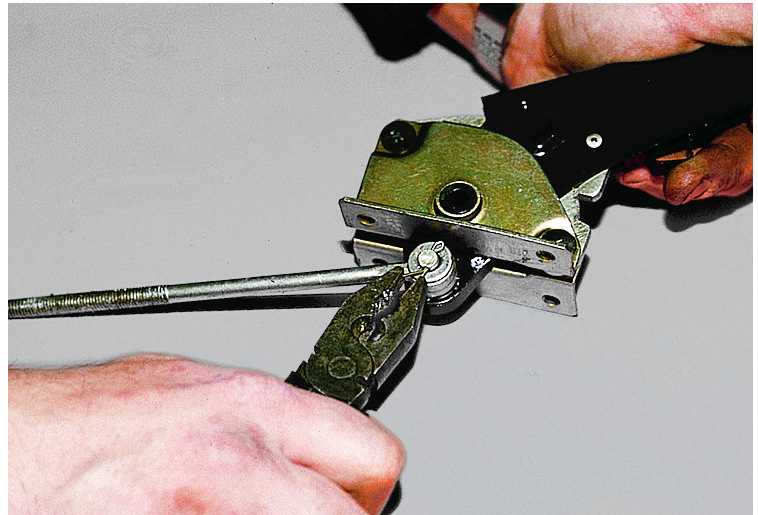

Стояночная тормозная система автомобилей ВАЗ 2108, 2109, 21099 механическая, с тросовым приводом на тормозные колодки в задних тормозных механизмах. При поднятии рычага ручника, усилие, через тросы, передается распорный рычаг, распорную планку и далее на тормозные колодки.
Детали стояночной тормозной системы автомобиля ВАЗ 2108 (2109, 21099) в его заднем тормозном механизмеЕще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
— Справка: тормозная система автомобилей ВАЗ 2108, 2109, 21099
— Неисправности тормозов ВАЗ 2108, 2109, 21099
— Главный тормозной цилиндр ВАЗ 2108, 2109, 21099, устройство
— Регулировка свободного хода педали тормоза на ВАЗ 2108, 2109, 21099
— Вибрация и биение при торможении, причины неисправности
— Уходит тормозная жидкость, причины
Подписывайтесь на нас!
Ручник не работает
Ручник в основном перестает работать, из-за слабой натяжки троса ручника, износа тормозных колодок, обрыва троса ручника, и если слетает трос ручника с рычага привода стояночного тормоза.
Речь пойдет о ремонте ручника автомобилей ВАЗ.
Начнем с самого простого, натяжки троса ручника, натянуть трос очень просто, но придется лезть под машину, для этого можно задомкратить одну сторону машины, и на всякий случай чтобы случайно машина не упала с домкрата под задомкраченое колесо подложите кирпич, или у домкрата подставьте пенек. А если есть яма в гараже то Вы король, не надо лежать под машиной. Трос натягивается гайкой, найти место и эту гайку просто, залезьте под машину, и увидите концы троса ручника, и длинную шпильку с гайкой, к которой крепиться трос. Вот эту гайку и надо закручивать и пробовать пока ручник не начнет подниматься не выше 3-4 щелчков. Если закрутили гайку, ручник держит на 3-4 щелчке то это отлично. Но так бывает не всегда. Чаще так, закрутили гайку до конца а ручник не держит, значит надо менять тормозные колодки.
Как поменять трос ручника.
Поменять его не сложно, просто присмотритесь, как он крепиться, все сами поймете, легко его замените.
Слетает трос ручника с рычага привода стояночного тормоза
Но очень часто бывает, тормозные колодки хорошие, трос отличный, но слетает с рычага привода стояночного тормоза. Признак того что слетел трос с рычага привода стояночного тормоза, такой, потянули за ручник а он поднялся до конца и не держит стояночный тормоз, или держит очень плохо, также при движении появляется писк в колесе, и часто кажется что пищит переднее колесо, и какие только мысли не лезут в голову водителю, что пищит подшипник колеса, что-то с тормозными колодками и т.д.
Так что интересно, нашли причину, надели трос на этот рычаг, поездили и опять трос слетел, и опять его надеваете на место, и опять он слетает. Кто-то пытается его подвязывать проволокой и т.д. но не помогает.
Подскажу очень простой способ как самому сделать так, чтобы трос ручника не слетал с рычага привода стояночного тормоза. После того как поставили трос на место, замажьте его Американским герметикам, герметик прекрасно удерживает его на рычаге, и при замене колодок легко отрывается, все показано на фото.
После того как замажете герметикам, дайте ему высохнуть около часа.
Фото. Для того чтобы легко сбить тормозной барабан, впрысните в щель WD-40, и подождите минут 15 обычно после он сбывается легко, но видите уже хорошо побитый тормозной барабан, которому досталось от хозяина, так как сорваны резьбы для снятия тормозного барабана, и его приходится сбивать молотком.
Фото. Стрелками показан рычаг привода стояночного тормоза, и слетевший трос ручника
Фото. Одетый трос ручника на рычаг привода стояночного тормоза.
Фото. Трос ручника замазан герметикам, к рычагу стояночного тормоза.
Тормозной механизм заднего колеса:
1 — гайка крепления ступицы;. 2 — ступица колеса; 3 — нижняя стяжная пружина колодок; 4 — тормозная колодка; 5 — напрашшющая пружина; 6 — колесный цилиндр; 7 — верхняя стяжная пружина; 8 — разжимная планка; 9 — палец рычага привода стояночного тормоза; 10 — рычаг привода стояночного тормоза; 11 — щит тормозного механизма
Надо ли снимать глушитель чтоб затянуть ручник на ВАЗ 2109?
Глушитель снимать не надо, его можно слегка оттянуть, натягивать ручник накидным ключом, правда сильно не покрутишь по четверть оборота, но это проще и быстрей чем снимать глушитель.
Замена задних тормозных колодок ВАЗ 21099. Видео.
Горобинский С.В.
Замена задних тормозных колодок ВАЗ 2114
Необходимая периодичность замены задних тормозных колодок ВАЗ 2114
Данный вопрос строго не регламентирован инструкцией по эксплуатации автомобиля. Например, колодки нужно менять каждые 15 тысяч накатанных километров. По большому счету все зависит от качества колодок и стиля вождения водителя. Стоит отметить, что качественные комплектующие автомобиля должны служить не менее 10 000 км, а износ задних колодок всегда меньше, и до замены они успевают пройти до 10 000 км. Таким образом, срок замены необходимо определять самостоятельно при осмотре или в автосервисе.
Проверка тормозных колодок на износ
Итак, вам необходимо установить новые задние тормозные колодки ВАЗ 2114, если: их толщина стала менее 1,5 мм; на них есть масло, царапины или сколы; основа плохо соединяется с накладками; при торможении слышен скрип; диск деформирован; размер рабочего органа барабана стал больше 201,5 мм.
Для проведения этой проверки необходимо снять каждое из колес. Все необходимые замеры выполняются штангенциркулем.
Подготовка к демонтажу колодок
Для замены задних колодок необходима эстакада или смотровая яма, так как нужен доступ к ручнику. Часто автовладельцы осуществляют замену там, где это необходимо: приподнимание кузова на снятых колесах или бордюре. Следует отметить, что такие методы противоречат технике безопасности при обслуживании автомобиля. Для замены старых и последующей установки новых колодок потребуются следующие инструменты:
- баллонный ключ,
- набор отдельных ключей,
- молоток,
- брусья деревянные,
- отвертка,
- плоскогубцы,
- ВД-40,
- домкрат.
Снятие задних колодок
Собственно процесс замены колодок осуществляется в таком порядке. Автомобиль заезжает на эстакаду и включается первая передача. Для фиксации его положения под передние колеса дополнительно подкладывают «башмаки».
Далее нужно снять глушитель с резиновых подушек в районе натяжителя ручника. После ослабляем ручник, открутив соразмерным ключом гайку троса натяжителя. Чтобы потом не было проблем с установкой тормозного барабана, гайку нужно открутить по максимуму. Далее баллонным ключом ослабляем крепление колеса, поднимаем автомобиль домкратом и полностью снимаем колесо.
Для того чтобы снять барабан, необходимо открутить направляющие болты с хомутами, повернуть барабан на четверть оборота в любую сторону и равномерно затянуть болты обратно. Таким образом, барабан вытащится самостоятельно, так как в новом положении отверстий под болты нет, а только литая поверхность. Молоток и деревянный брусок понадобятся, если барабан заклинило. По кругу подставляем брусок на поверхность барабана и постукиваем по нему молотком. Стучать нужно до тех пор, пока барабан не начнет прокручиваться. При этом по самому барабану лучше не стучать, иначе он может треснуть.
Замена задних тормозных колодок ВАЗ 2114
Под барабаном цилиндр, пружины и две колодки.
Направляющие пружины отсоединяются от колодок с помощью пассатижей, самодельного крючка или плоской отвертки. Далее снимается прижимная пружина и сами колодки. После этого необходимо сжать боковые прорези тормозного цилиндра. На одной из колодок находится рычаг ручного тормоза, который необходимо переставить на новые колодки.
Установка тормозных колодок
Последовательность операций по установке тормозных колодок обратная. Новые колодки должны строго попадать в пазы цилиндра, а рычаг ручника — в специальный разъем. Далее нужно зацепить направляющие пружины, трос ручника и сжать колодки между собой, чтобы утопить тормозной цилиндр. Далее наступает очередь тормозного барабана. Если не устанавливается, возможно не до конца откручен ручник или не зажат тормозной цилиндр. После установки колес нужно несколько раз «прокачать» тормоза, чтобы колодки встали на место, а также проверить колеса на люфт и работу ручника.
Видео по замене задних тормозных колодок на автомобилях ВАЗ
