что значит лампочка аккумулятора, двигателя, масла и другие индикаторы приборной панели авто
Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:
Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
Основные значки на приборной панели

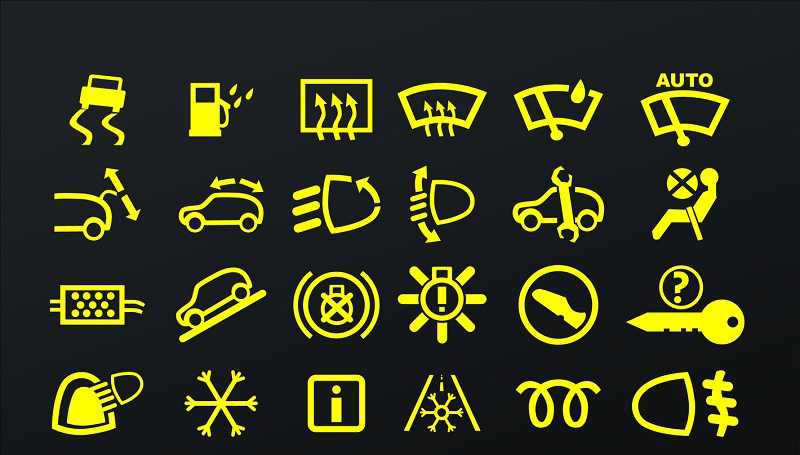

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.
Информационные значки
Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы, часто такой значок обозначает, что машина не видит ключ иммобилайзера и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля.
Является информационным индикатором и после ТО его сбрасывают.
Предупреждающие значки на панели
Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости.
На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.
Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда.
Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.
Сообщающие о неисправности
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.
Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.
Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье.
Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто.
Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.
Обозначения на приборной панели
С каждым годом производители устанавливают на автомобили новейшие системы, а также и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.
В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы.
Желтые или красные, как правило, предупреждают о неисправности.
И так рассмотрим все обозначение значков (лампочек) на приборной панели:
Предупредительные индикаторы
Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, также не исключена вероятность неисправности тормозной системе.
Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.
Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.
Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.
Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.
STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах.
Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в паре с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины). На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобилях, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.
Индикаторы, информируют о неисправностях и относятся к системам безопасности
Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.
Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации. В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.
Сбой в электронной системе стабилизации.
Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).
Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off).
Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.
Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.
Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, ряд значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.
Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу, а также других авто), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того, как был вынут ключ из замка зажигания. При попытке включения, лампочка горит 3 секунды, а затем должна тухнуть если код ключа был удачно распознан. Когда код не прошел верификацию, то лампочка будет продолжать моргать. Постоянного горение может говорить об неисправности системы
Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.
Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.
Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.
Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T). Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.
Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.
Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).
Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл.
проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).
Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.
Активирован ручной тормоз.
Уровень тормозной жидкости опустился ниже допустимого.
Система распределения тормозных усилий неисправна.
Поломка системы электрического стояночного тормоза.
При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.
Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.
Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.
При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.
Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.
Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.
Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.
Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.
Необходимо проверить крышку топливного бака.
Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.
Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.
В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.
Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.
Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.
Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.
В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.
Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.
Системы помощи в критических ситуациях и стабилизации
Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.
Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.
Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).
Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна.
Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.
Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.
Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.
Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC).
На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).
Системе необходима диагностика или задействован полный привод.
Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).
Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.
Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.
Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.
Индикаторы дополнительных и специальных систем
Отсутствует/присутствует электронный ключ в машине.
Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.
Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.
Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.
Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».
Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.
Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля. Мигающий индикатор информирует на неисправность системы.
Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.
Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.
Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).
На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).
Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы. А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.
Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.
Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.
Активирован режим движения с прицепом (Tow Mode).
Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.
Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP). Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.
Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.
Активирован режим экономии топлива.
Автомобиль переведен в режим экономичного движения (ECO MODE).
Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.
Трансмиссия перешла в режим заднего привода.
Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.
Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).
Режим полного привода задействован.
Активирован режим полного привода с понижающим рядом в раздаточной коробке.
Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.
Задний межколесный дифференциал заблокирован.
Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.
При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.
Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.
Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.
При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).
Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.
Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.
Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).
Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).
Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.
Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность. Может изменять настройки подачи топлива и подвески.
Индикаторы, которыми оборудованы электромобили/гибриды
Неисправность главной батареи или в контуре высокого напряжения.
Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».
Индикатор, информирующий о низком уровне заряда высоковольтной батареи.
Требуется подзарядка батарей.
Информирует о значительном снижение мощности.
Батареи в процессе зарядки.
Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.
Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).
Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.
Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.
Индикаторы, которыми оборудованы дизельные автомобили
Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.
Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).
Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.
Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.
Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), также может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).
Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась. Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.
Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.
Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.
Индикаторы внешних световых приборов
Индикатор активации наружного освещения.
Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.
Дальний свет включен.
Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.
Неисправность системы авторегулировки угла наклона света фар головного света.
Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.
Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).
Неисправность одной или более ламп стоп-сигнала/заднего фонаря.
Габаритные огни включены.
Противотуманные фары включены.
Задние противотуманные фары включены.
Активирован сигнал поворота или аварийная сигнализация.
Дополнительные индикаторы
Напоминает о том, что ремень безопасности не пристегнут.
Не закрыт багажник/капот/дверь.
Открыт капот автомобиля.
Неисправность привода складной крыши кабриолета.
Топливо на исходе.
Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).
На исходе жидкость в омывателе ветрового стекла.
символов на стиральной машине: руководство
Вы когда-нибудь слышали поговорку о том, что глупых вопросов не бывает? Это определенно верно, когда дело доходит до интерпретации символов на вашей стиральной машине!
Несмотря на то, что в разных стиральных машинах есть несколько одинаковых вариантов, стоит потратить несколько минут, чтобы узнать больше о настройках вашей отдельной машины и о том, как именно предполагается использовать каждую программу.
Для более общего руководства просто обратитесь к нашему руководству ниже.
Обратитесь к руководству, чтобы получить наиболее точные инструкции о значении символов на вашей стиральной машине. Если вы потеряли бумажную копию, найдите в Интернете руководство для своей модели. Каждая машина уникальна, и если вы хотите получить максимальную отдачу от своей машины, важно знать, как лучше всего ее использовать. После инвестиций в покупку стиральной машины стоит потратить несколько минут на то, чтобы научиться правильно ею пользоваться.
Вы заметите несколько циферблатов на панели управления вашей машины, независимо от марки:
Опрос
Таблетки для посудомоечных машин какой марки вы обычно покупаете?
0 Голосов
Самый большой циферблат будет для стирки. Могут быть варианты для таких тканей, как хлопок, цвета, синтетика, спортивная одежда, шерсть, шторы и многое другое.
Другой будет для температуры, обычно в пределах 30-90.
При настройке этого параметра учитывайте тип одежды, которую вы стираете, и качество моющего средства. Для более холодной стирки может потребоваться хорошее биомоющее средство, такое как Persil Bio Caps , чтобы полностью очистить одежду.
Третий регулятор, если он у вас есть, обычно предназначен для управления циклом сушки с отжимом с точки зрения степени сушки и/или количества времени, в течение которого ваша одежда должна отжиматься. Варианты будут включать в себя сушку в шкафу, влажную (подходит для глажки после) и отсутствие отжима. Крайне важно выбрать соответствующую настройку для типов тканей, которые вы стираете. При сушке многие вещи теряют форму или размер, так что будьте осторожны!
Символы на стиральной машине вокруг циферблатов будут соответствовать списку опций на панели, которые обычно пронумерованы. Просто выберите, какой цикл стирки подходит для загрузки, поверните циферблат, чтобы указать свой выбор, добавьте моющее средство и нажмите «Старт»!
Большинство машин отображают время стирки, чтобы вы знали, когда вернуться и забрать одежду или начать процесс сушки.
Символы на отсеках для стиральных машинПосле того, как ваша одежда будет готова и выбраны оптимальный цикл стирки, температура и отжим, самое время добавить то, что нужно вашей одежде, чтобы стать чистой: моющее средство, кондиционер для ткани и предварительная стирка!
Когда дело доходит до размещения этих продуктов в правильном месте, общие рекомендации включают три символа:
Меньшее отделение предназначено для кондиционера для ткани, большее — для стирального порошка или жидкости, а третье (если оно есть) — для предварительной стирки. -лечение. Для получения дополнительной информации о дозировке ознакомьтесь с нашим руководством о том, где (и когда) добавлять продукты.
Теперь, когда вы лучше понимаете, как перевести язык стиральной машины, вы сможете лучше использовать настройки и выбирать символы стиральной машины, которые лучше всего подходят к вашей одежде!
Руководство по символам стиральных машин | Bosch Home UK
Являясь мировым лидером в производстве бытовой техники, мы кое-что знаем о стирке.
В нашем руководстве по символам стиральных машин мы объясним все, что вам нужно знать, чтобы упростить стирку. От символов на дисплее управления и ящике для моющих средств до настроек, которые делают стирку удобной.
Узнать больше
Символы дисплея стиральной машины
Ниже приведены пояснения к символам, которые вы можете увидеть на дисплее вашей стиральной машины.
Узнать больше
Блокировка от детей
При активации блокировки от детей все кнопки стиральной машины будут отключены. Для деактивации нажмите и удерживайте кнопку запуска или кнопку с символом ключа в течение трех-пяти секунд. По истечении этого времени символ ключа исчезнет.
Узнать больше
Старт/Повторная загрузка
Используйте кнопку, чтобы приостановить рабочий цикл и открыть дверцу, чтобы просто загрузить забытые вещи в барабан и продолжить стирку.
Узнать больше
Расход воды
Этот символ стиральной машины показывает расход воды для выбранной программы. Низкий уровень показан одной чертой, высокий — пятью черточками.
Узнать больше
Потребление энергии
Этот символ стиральной машины указывает потребление энергии для выбранной программы. Низкий уровень показан одной чертой, высокий — пятью черточками.
Узнать больше
Предварительная стирка
Цикл при низкой температуре перед основной стиркой. Может быть активирован или деактивирован. Идеально подходит для стирки сильно загрязненного белья.
Узнать больше
Стирка
Процесс программы показан как стирка.
Узнать больше
Замачивание
Перед началом цикла основной стирки белье остается в воде дольше.
Узнать больше
Скорость отжима
Программа отображается как отжим. В зависимости от того, на каком этапе находится программа, вы можете изменить скорость отжима до и во время выполнения программы.
Узнать больше
Easy Iron
Уменьшает сминание белья за счет адаптации цикла отжима и скорости отжима. После стирки белье настолько влажное, что его необходимо развесить на веревке для стирки.
Узнать больше
Полоскание
Процесс программы показан как полоскание.
Узнать больше
Дополнительное полоскание
Можно активировать или деактивировать до трех дополнительных циклов полоскания. Рекомендуется использовать для особо чувствительной кожи или в регионах с очень мягкой водой.
Узнать больше
Остановка полоскания
Белье останется в воде после последнего цикла полоскания. Активируйте или деактивируйте отжим и слив в конце цикла стирки.
Узнать больше
Добавление белья
Если этот символ на дисплее погаснет, можно добавить еще белья.
Узнать больше
Бесшумная стирка
Звуковой сигнал в конце программы отключается, а конечная скорость отжима снижается.
Узнать больше
Интенсивная Плюс
Продолжительность программы увеличивается до 30 минут. Подходит для сильно загрязненного белья.
Узнать больше
AntiStain
Используйте этот символ стиральной машины для выбора типа пятен. Температура, движение барабана и время замачивания регулируются в зависимости от типа загрязнения.
Узнать больше
Water Plus
Стирка большим количеством воды. Рекомендуется для особо чувствительной кожи и для более бережного обращения с бельем.
Узнать больше
i-Dos
Вы можете изменить настройки автоматической дозировки моющего средства перед запуском программы стирки и во время предварительной стирки.
Легкая: Для слабозагрязненного белья
Средняя: Для нормально загрязненного белья
Тяжелая : Для особо сильных загрязнений и/или пятенi-Dos
Дозировка смягчителя ткани для средней степени мягкости.
Light: Для слегка мягкого белья
Средняя: Для белья средней степени мягкости
Тяжелая: Для особо мягкого бельяОчистка барабана
Если в стиральной машине или барабане есть запахи, запустите программу очистки барабана без одежды.
Узнать больше
Программа памяти
Здесь вы можете сохранить выбранную программу с вашими любимыми настройками. Просто выберите программу и измените ее на желаемые настройки, нажмите и удерживайте символ в течение 3 секунд, и программа будет сохранена.
Узнать больше
Удаленный запуск
При кратковременном нажатии кнопки устройство будет включено для удаленного запуска через приложение Home Connect. Если удерживать кнопку прибл. 3 секунды откроется меню Home Connect.
Узнать больше
Обнаружение пены
Если на панели дисплея загорается этот символ стиральной машины, это означает, что машина обнаружила слишком много пены во время цикла стирки и автоматически активирует дополнительный цикл полоскания для удаления пены.
Совет: добавьте меньше моющего средства в следующий цикл стирки с той же загрузкой.
Кран
Слишком низкое давление воды или шланг подачи забит или перекручен. Для получения дополнительной информации, узнайте больше здесь.
Узнать больше
Особенности стиральной машины
Найдите все удобные функции, которые сделают вашу жизнь проще при использовании стиральной машины.
Волновой барабан
Сохраните деликатную одежду с помощью Wave Drum. Уникальная запатентованная структура системы VarioDrum использует равномерное распределение воды для бережной и эффективной стирки всех типов одежды, не растягивая, не сминая и не повреждая ваши самые любимые вещи.
EcoSilence Drive™
Стиральные машины с приводом Eco Silence производят шум всего 41 децибел. Это тише, чем шум моря в 55 децибел.
Аквастоп
Аквастоп гарантирует, что вода остановится в случае протечки. Функция AquaStop блокирует подачу воды с помощью запорного клапана.
Узнать больше
i-DOS
Экономьте деньги и время с i-DOS, так как он автоматически точно определяет нужное количество воды и моющего средства, а также правильную температуру. Машина адаптируется к тканям, степени загрязнения и весу загрузки.
Перезагрузить
Никогда больше не оставляйте этот носок без присмотра! С Reload просто приостановите цикл, и машина автоматически отрегулирует воду. Затем это позволяет вам добавлять или удалять любые предметы любого размера в стирку.
Задержка по времени
Если вы ложитесь спать или собираетесь на работу, просто приготовьте белье, когда оно вам понадобится. Просто отложите стирку одним нажатием кнопки.
Антивибрационная конструкция
Спиральная конструкция на боковой стороне стиральной машины, повышающая устойчивость и снижающая вибрацию. Улучшенная изоляция также регулирует уровень шума, благодаря чему стиральные машины Bosch работают очень тихо даже во время отжима.
Активуотер Плюс
Эта функция обеспечивает отличные результаты при использовании только необходимого количества воды. Встроенные датчики регулируют расход воды в зависимости от типа ткани и автоматически определяемой загрузки, а запатентованные барабан и система подачи воды позволяют ускорить замачивание. Выберите режим стирки, который поможет вам контролировать потребление воды и обеспечит полное спокойствие.
Система защиты от пятен
Опция защиты от пятен помогает надежно удалять пятна. Anti-Stain удаляет до 16 самых стойких пятен, включая пятна от шоколада, травы, красного вина и масла. Машина автоматически регулирует температуру, движение барабана и время замачивания, наиболее подходящие для удаления пятна. Узнайте больше с нашими пятновыводитель*
Пульт дистанционного управления Home Connect
Больше не нужно беспокоиться о мокром белье в стиральной машине. Когда вы знаете, что вас не будет в конце цикла, просто приостановите стирку, что остановит цикл перед последним полосканием.
SpeedPerfect
Разработан для ситуаций, когда время имеет значение. Сократите время стирки до 65%. Используйте в сочетании с большинством программ. Например, выберите выбранную программу, а затем выберите настройку Speed Perfect, чтобы сэкономить время.
Тихая стирка
Эта функция снижает высокую скорость отжима во время отжима, чтобы вы могли стирать, не мешая своей семье.
Allergy Plus
Специальная настройка специально для аллергиков и чувствительной кожи.
Напоминание об очистке барабана
После 20 циклов работы при температуре ниже 40 градусов ваша стиральная машина автоматически напомнит вам о необходимости очистки барабана с помощью программы DrumClean, чтобы белье всегда оставалось идеально чистым.
Система стирки 4D
Это высокоэффективная система проникновения воды и моющего средства в ткань для безупречного результата.
Идеально подходит для стирки особо стойких загрязнений.
Когда будете готовы, запустите последнее полоскание, и ваша одежда станет чистой и пахнет свежестью.
