Замена лампочки фольксваген поло седан: как выглядят и как их заменить самостоятельно

Замена противотуманных ламп на Фольксваген Поло (Volkswagen Polo): пошаговая инструкция, фото, видео

Содержание

• 1 Какие лампы используется в противотуманных фарах Поло
• 2 Замена лампы противотуманной фары на седане Поло
• 3 Заключение

Противотуманные фары – один из важных элементов освещения при движении автомобиля в условиях плохой видимости. Оптический прибор обеспечивает непреломляющийся луч, направленный вниз, чем значительно улучшает обзор покрытия дороги и границ обочины во время дождя или тумана. Неудовлетворительная работа элемента ставит под угрозу безопасность вождения, поэтому своевременная замена противотуманных ламп на Фольксваген Поло – условие обязательное.

При покупке для замены оптики обращают внимание на мощность (W/Вт) заводской комплектации, нельзя ставить более сильную, электропроводка не выдержит

Какие лампы используется в противотуманных фарах Поло

Свет головных фар на Фольксваген при плохих метеоусловиях (дождь, снег, туман) отражается от мелких частиц влаги, преломляется, рассеиваясь, образует полупрозрачную пелену и снижает видимость.

Противотуманные фары (ПТФ) благодаря принципу устройства дают устойчивый пучок света. Спектр широкий, плоский, горизонтальный, направленный вниз, полноценно обеспечивают хорошую видимость дороги с включением периметра обочины.

На Фольксваген Поло с завода стоят желтые галогеновые элементы. Но для замены можно использовать любой тип оптики с такой же мощностью и учетом напряжения (В) в электропроводке данного авто. Определиться с выбором противотуманной лампы на Фольксваген для замены поможет общий обзор:

1. Галогенные с желтым или оранжевым световым потоком, срок эксплуатации в пределах трех лет. Есть усовершенствованный вариант h4 с эффектом ксенона, который обеспечивает лазерная технология.
2. Газоразрядные с очень ярким потоком, который слепит водителей встречного транспорта. Для их установки необходим специальный отражатель и автоматический корректор. Световой спектр ксеноновой лампы желтый или дневной. Срок службы – 3 года.
3. Светодиодные с дневным освещением, срок службы 2-2,5 года. Для замены подходят, если в корпус фар можно поместить систему охлаждения.

Лампы, которые подходят для противотуманных фар на Фольксваген:

Модификация Поло	Год	Тип лампы	Параметры цоколя	Ватт (Вт)	Вольт (В)
9N2, 9A4,9A2	2002-2020	HB4	P22d	51	12
Van 6R	2009-2020	H8	PGJ19-1	35	—
80, 86C	1981-1994	P21W h4	BAY15s PK22s	21 70	24 —
AW1, BZ1	2017-2020	H8	PGJ19-1	35	12
6R1, 6C1	2009-2020	HB4 H8	P22d PGJ19-1	51 35	— —
CLASSIC 86C, 80	1985-1994	h4 — h5	PK22s — P43t	55 70 75	— 24 —
6N2	1999-2001	H7	PX26d	55	12
86C, 80	1981-1984	h4 P21W	PK22s BAY15s	55/70 21	12/24 24
6N1	1994-1999	h4 h2 h5 P21W	PK22s P14,5s P43t BAY15s	55/70 70 70/75 21	12/24 24 — —
9N_	2001-2012	h4 h2 h5 HB4 P21W	PK22s P14,5s P43t P22d BAY15s	55/70 70 70/75 51 21	12/24 24 — 12 24

Совет! Рекомендовано купить два элемента и провести замену на обеих противотуманных фарах, потому что новый будет светить ярче, а выход из строя смежного – вопрос короткого времени.

Замена лампы противотуманной фары на седане Поло

Для ремонта понадобится приспособление в виде тонкого крючка и ТОРКС 25.

Поэтапная замена противотуманной лампы на Фольксваген Поло:

1. Приспособлением через специальное отверстие поддевают и снимают с защелок пластмассовый элемент декора.

2. Откручивают три крепежных самореза, достают фару.

3. Отсоединяют провода.

4. Убирают старую, ставят замену.


Новую запчасть присоединяют к питанию, прикручивают фару и защелкивают на место пластмассовую деталь.

Заключение

Замена противотуманных ламп на Фольксваген Поло – процесс быстрый и несложный. Главное ознакомится с заводскими параметрами осветительного элемента, они отличаются в зависимости от года выпуска и модификации автомобиля. Не обязательно на Фольксваген ставить «родную» галогенную деталь оптики, можно использовать другого типа, она должна быть с подходящим по размеру цоколем и не превышать по мощности старую.

Замена ламп Volkswagen Polo (Фольксваген Поло)

Замена ламп Volkswagen Polo

Обычные лампочки накаливания в блок-фарах имеют малый ресурс. Около 300-500 часов работы, после чего их необходимо менять. Рекомендуется устанавливать ксеноновые лампы, которые служат дольше и качественнее светят. Однако, стоит учесть, что при установке некачественных ксеноновых ламп вы гарантированного будете слепить встречных водителей.

Процедура замены ламп занимает не более 1 часа. Не требуется посещения сервисных центров, все можно сделать своими руками. При процессе замены ламп необходимо постоянно быть в перчатках. Не допускается оставлять пятна от пальцев, дабы не спровоцировать скорый разрыв лампочки.

В случае случайного нанесения пятна на лампу – промыть ветошью, смоченной в спирте.

Замена ламп в передних блок фарах

[images picture_size=»auto» lightbox=»yes» class=»» id=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_1.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_2.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_3.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_4.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_5.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_6.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto. ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_7.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_8.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_9.jpg» alt=»»][image link=»» linktarget=»_self» image=»http://grandrepairauto.ru/wp-content/uploads/2015/01/zamena_lamp_vw_polo_10.jpg» alt=»»][/images]

1. Потянув за язычок защитного чехла, отсоединить колодку проводов от лампы головного света.

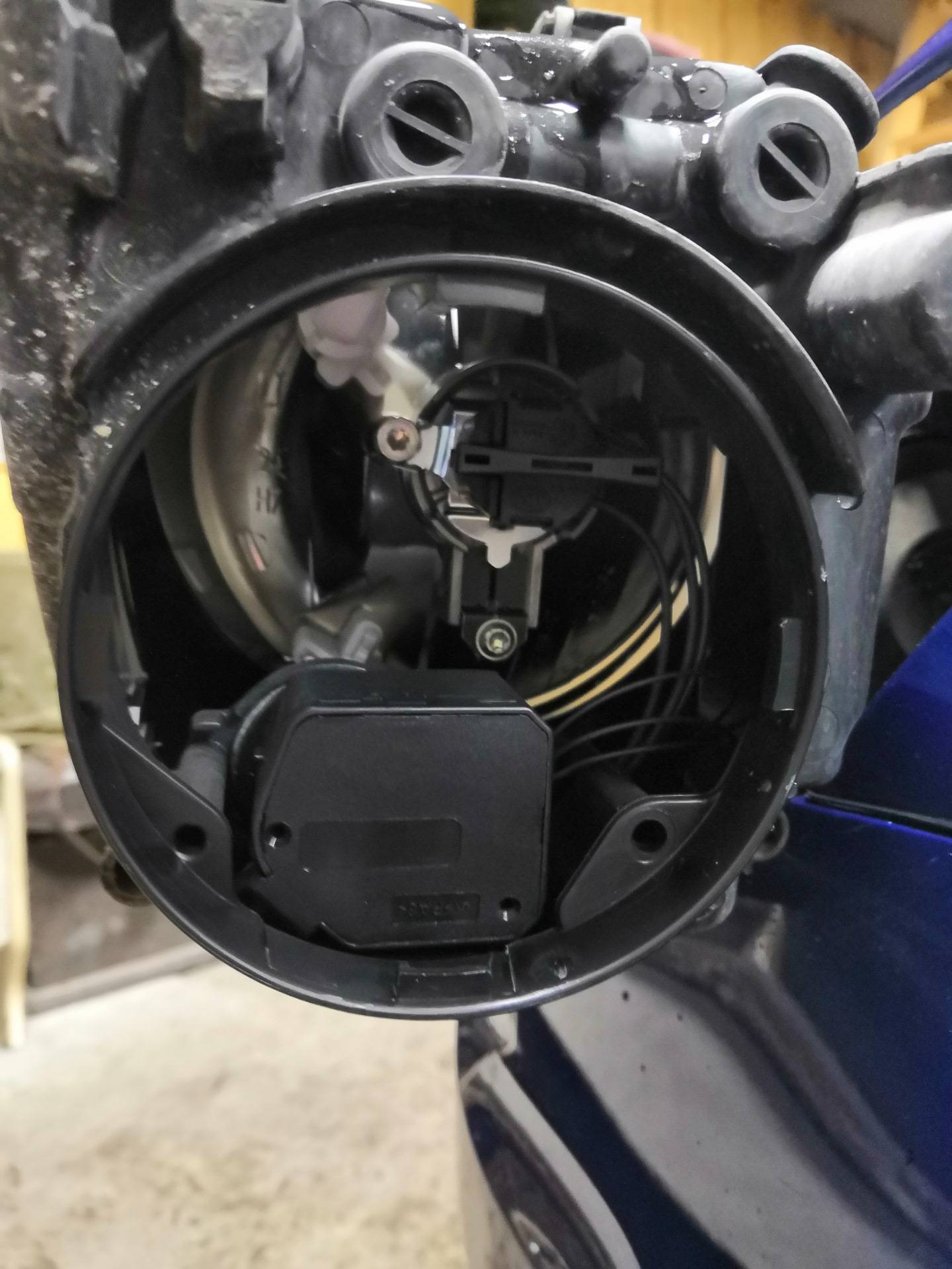

2. Демонтировать чехол.

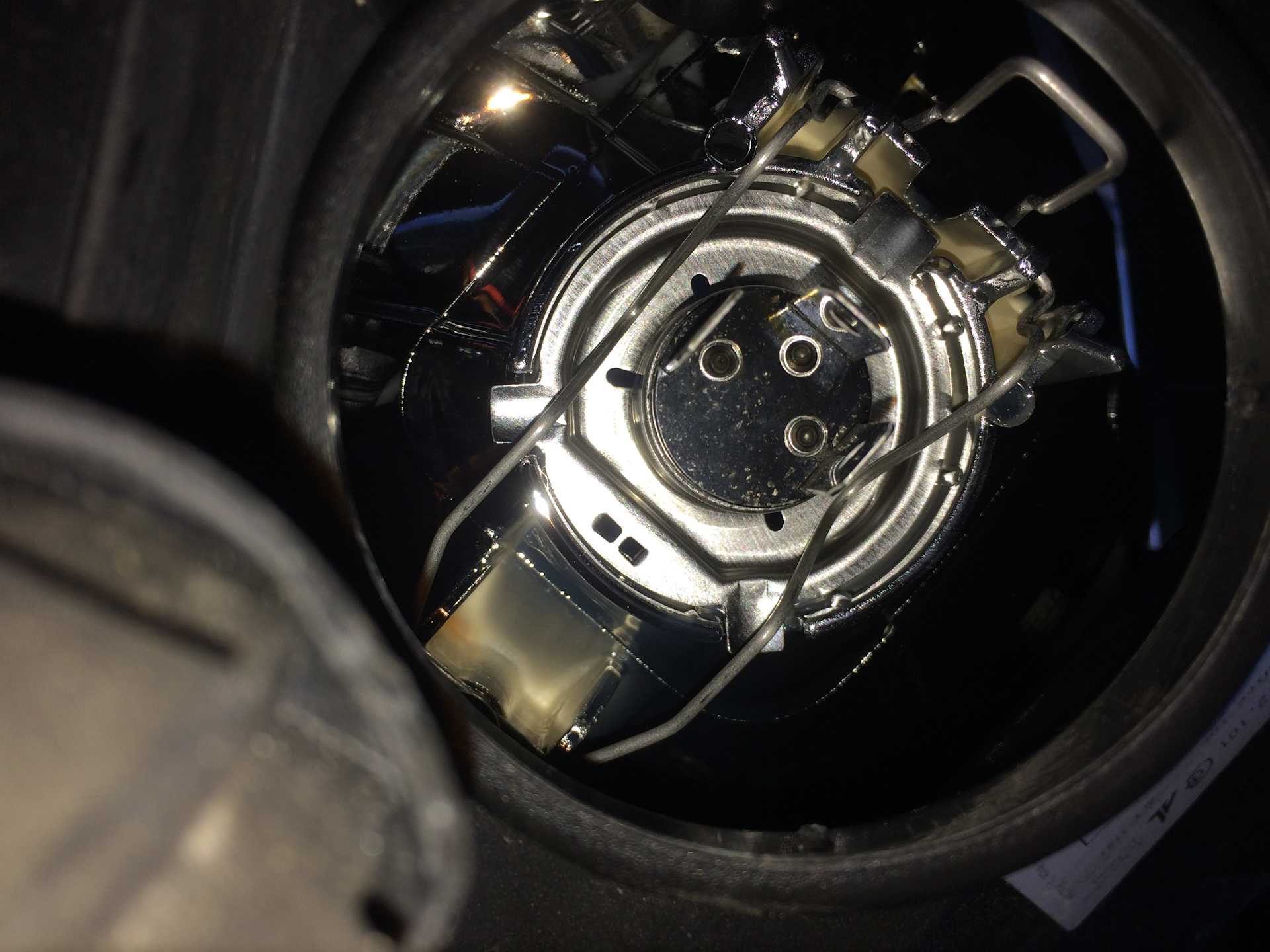

3. Вывести из зацепления с крючками отражателя пружинный фиксатор, нажав на его конец.
4. Отодвинуть вниз пружинный фиксатор.

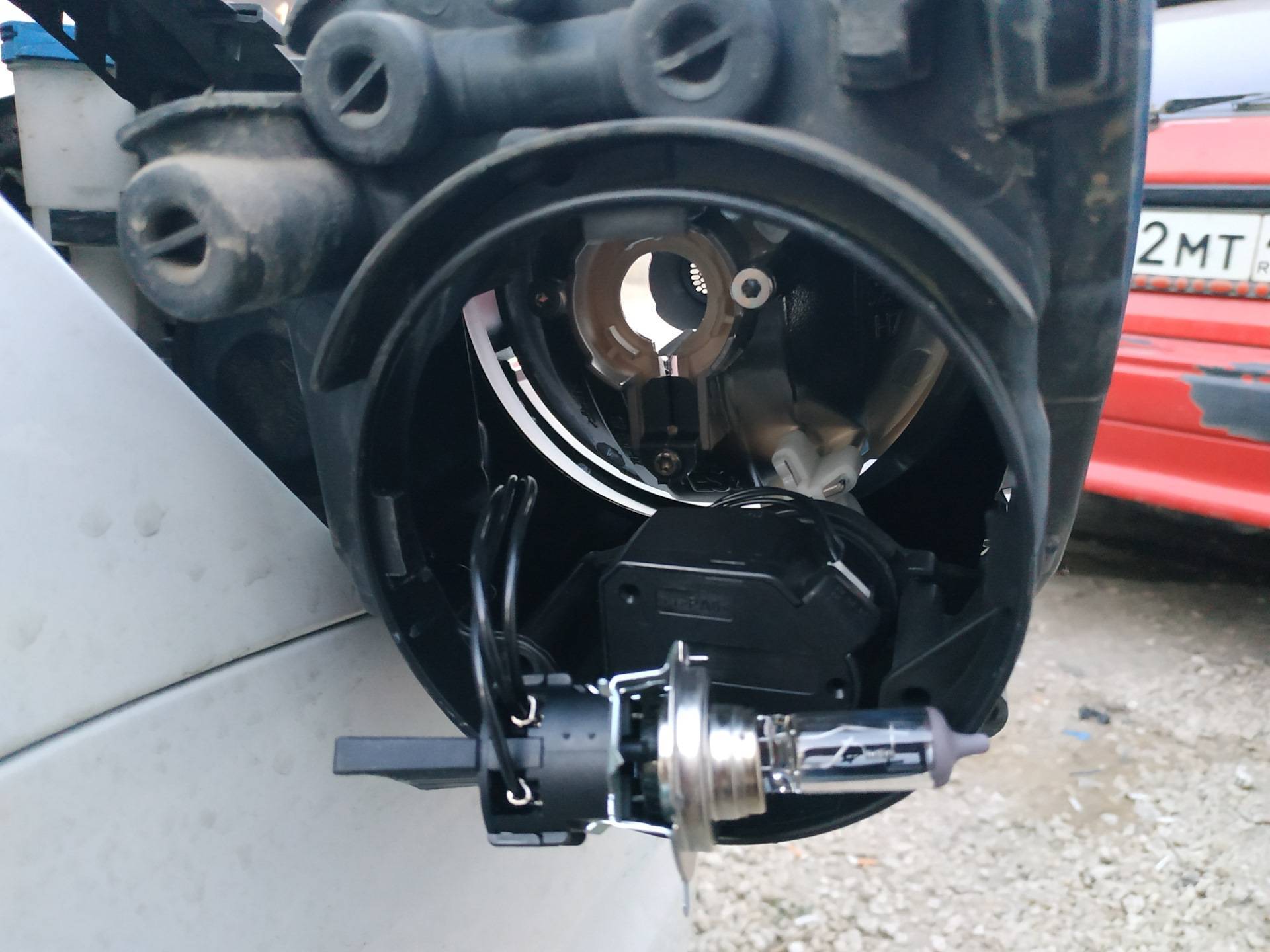

5. Демонтировать лампу ближнего света из корпуса блок-фары. Установить новую лампу в обратной последовательности.
6. В данной блок фаре можно также заменить лампы указателя поворотов. Для этого нужно выкрутить её против часовой стрелки и демонтировать патрон с самой лампочкой.
7. Нажав на лампу, выкрутить её и демонтировать из патрона.
8. Установить новую лампочку. Сборку деталей фары осуществить в порядке, обратном снятию.
9. Также в блок фаре можно демонтировать лампу габаритных огней (слабый свет). Для замены необходимо выкрутить патрон против часовой стрелки и демонтировать его вместе с лампой из блок фары.
10. Демонтировать лампу, путем откручивания против часовой и заменить её на новую.
11. Установка деталей производится в порядке, обратном снятию.

Процедура замены ламп идентична на каждой из блок-фар. На замену каждой из лампочек уходит до 15 минут. Требуется лишь минимум инструментов и опыта.

Видеоинструкция

Снятие передних блок фар на VW Polo своими руками

Демонтируют передние блок фары чаще всего либо в случае замены (тюнинг или после аварии), либо для упрощенного способа замены всех ламп на новые. Также блок фара демонтируется для последующего снятия переднего бампера. На демонтаж фары уходит до получаса. Инструкция:

1. Отсоединить колодку жгута проводов от лампы головного света.
2. Демонтировать патрон лампы габаритных огней из блок фары.
3. Отсоединить колодку от разъема исполнительного механизма регулятора света фар, нажав на фиксатор колодки проводов.
4. Отсоединить колодку от патрона лампы указателя поворота, нажав на фиксатор колодки проводов.

Примечание: При демонтаже лампочек одевайте перчатки. Не рекомендуется оставлять пятна на лампах.

5. Выкрутить два болта крепления блок фары к кузову автомобиля ключом Torx T-20.
6. Демонтировать блок фару, предварительно отсоединить её от фиксаторов.
7. Установка блок фары производится в порядке, обратном снятию.
8. Повторить процедуру со второй блок фарой, при необходимости.
9. Отрегулировать положения пучков света.

Замена ламп в задних блок фарах на VW Polo своими руками

На замену ламп в задних блок фарах необходимо не более 15 минут на каждую лампу. Процесс замены еще более прост, нежели при демонтаже ламп в передних блок фарах. Процедура замены ламп:

1. Открыть лючок в багажнике. Находится он под обшивкой сбоку.
2. Открутить шпильку за лючком.
3. Блок фара закреплена тремя фиксаторами. Просто тянуть на себя.
4. Демонтировать накладку, которая крепится на 4 фиксаторах. Фиксаторы просто выгнуть.
5. Демонтировать старые лампы габаритов, поворотов и заднего хода из патронов.
6. Необходимые – заменить.
7. Сборка производится в порядке, обратном разборке.
8. Повторить процедуру со второй блок фарой, при необходимости.

Замена противотуманных фар в VW Polo своими руками

1. Снять декоративную заглушку на нижней стороне бампера.
2. Выкрутить болты крепления.
3. Демонтировать фару из бампера и отсоединить разъем подачи энергии с обратной стороны.
4. Установка фар производится в порядке, обратном снятию.
5. Повторить процедуру со второй ПТФ.

Замена ламп в противотуманных фарах на VW Polo своими руками

1. Демонтировать фару.
2. Снять крышку фары, находящуюся с обратной стороны.
3. Отсоединить электрический разъем.
4. Сжать пружинный зажим и извлечь лампу. Извлекать необходимо в перчатках, дабы не оставить следов пятен на лампе.
5. Оценить состояние лампы и заменить, при необходимости.
6. Сборка производится в обратном порядке.
7. Завести автомобиль и проверить работоспособность всех ламп в автомобиле.

admin 2015-01-08T02:20:39+03:00

ламп Фольксваген Поло. Лампы Volkswagen Polo Габаритные огни на Polo Sedan

Со временем яркость любого источника света в Volkswagen Polo постепенно снижается. Поэтому иногда возникает необходимость замены лампочек осветительных приборов.

Autolaspa для ближнего и дальнего света Свет, габариты, противотуманки и поворотники на Volkswagen Polo должны соответствовать модели автомобиля. Неправильно подобранные лампочки могут нагреть пластик, что приведет к помутнению или деформации фары.

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верь? Автомеханик с 15 лет тоже не верил, пока не попробовал. И теперь экономит на бензине 35 000 рублей в год!

Разновидности Автолампа

Светотехника	Стандарт ЕЭК	Мощность, Вт
Блок-рама
Лампа дальнего и ближнего света	h5.	60/55
очередь	PY21W.	21
передний габарит	W5W.	5
Лампа противотуманных фар	НВ4.	51
Фонарь бокового поворота	W5W.	5
Подсветка
поворотная лампа	PY21W.	21
стоп сигнал	P21W.	21
Габариты	W5W.	5
противотуманная фара	P21W.	21
легкий задний ход	P21W.	21
Лампа освещения номерного знака	W5W.	5
Лампа индивидуального освещения	W5W.	5
Лампа Лампа Одинарная лампа	W5W.	5

В VW Polo седан используются оригинальные блоки VAG 6RU941015 (Слава) и VAG 6RU941016 (справа). В комплект входит корпус, стеклянная поверхность и лампа накаливания. Иногда могут устанавливаться галогеновые фары типа 6R1941007F/6R1941007F/6C1941005A/6C1941005A/6C1941005A/6C1941006A.

Для модели POLO используются галогеновые фары h5, которые имеют две нити накала. В световых приборах устанавливаются различные лампочки, отличающиеся параметрами, формами, размерами. Наибольший показатель светового потока ближнего света составляет 820 люмен. Популярными брендами, выпускающими источники света для этого автомобиля, являются Phillips, Valeo Lynx, Narva.

Остальные элементы светотехнического оборудования (сигнализация, приборы подсветки и блоки управления) подсвечиваются светодиодами, которые имеют большой ресурс работы и могут быть заменены в составе узла.

Замена светового оборудования на VW Polo

Для замены ламп в Авто Volkswagen Polo потребуется инструмент:

• Гаечный ключ ключ №10;
• Ключ звездообразный TORX T-25, 27, 30;
• Крюк из автомобильного набора;
• Отвертка с плоским концом;
• Перчатки;
• Салфетка;
• Новые лампочки.

Блок-рама

В этой модели Фольксваген самая большая сложность — это замена ближнего светового оборудования. Чтобы выполнить эту задачу, вы должны снять фару. Замена производится одинаково с обеих сторон:

• Блок отключения питания от головного света;
• Потянув за резиновый защитный язычок, пыльник снимается;
• Получает блокпост из ниши;
• Демонтирован защитный кожух, снята лампочка с блока блоков.
• Средние лампы заменяются, последующая сборка производится в обратном порядке.

При выполнении таких работ нужно помнить, что в узле стоят галогенные лампочки. Прикасаться к стеклянной оболочке при выполнении работ нельзя, так как могут остаться следы, что приведет к потемнению колбы при нагреве.

Но все чаще в ближний свет фар ставят светодиодные лампочки. Они дают яркий свет и слегка освещают дорогу.

Замена источника света в указателе поворота производится в последовательности: повернуть патрон по часовой стрелке, если фонарь установлен с правой стороны, и против часовой стрелки в левом блоке; Снять лампочку, установить новую и собрать в обратном порядке.

Лампы габаритов заменить так:

• Повернуть патрон против часовой стрелки;
• Выньте патрон с лампой из футляра;
• Заменяем лампу и устанавливаем все на место.

Противотуманная фара

Лампочку можно заменить разными способами: снизу автомобиля или сняв фару. Первый способ выполняется на эстакаде или смотровой яме.
Замена ступеней:

• Открутить винты крепления передней части кулисы, отогнуть передний подкрылок;
• Нажмите на защелку пищевых чипсов, отсоедините от лампы;
• Повернуть лампочку против часовой стрелки, вытянуть из корпуса;
• Установите новую лампочку в обратной последовательности.

Противотуманка снимается при необходимости замены светового прибора или при замене переднего бампера. Выполняется специальным крючком из автомобильного набора. Процесс замены:

• Вставьте съемник для проволоки в отверстие для регулировки фар, аккуратными движениями вытяните декоративную накладку, снимите ее, преодолев сопротивление хомутов;
• Отвинтить нажимные винты ключа TORX T-25;
• Вынуть фару, чтобы не повредить проводку;
• Нажмите на колодки фиксатора, отключите питание от разъема лампочки на задней части фары;
• Повернуть лампочку против часовой стрелки, вынуть из корпуса с патроном;
• Замените новую лампочку, верните крепление.

Боковой поворот

Пошаговая инструкция:

• Смещаем боковой поворотник в сторону передней части автомобиля;
• Вынимаем указатель из отверстия;
• Потяните картридж, вытащите из корпуса;
• Меняем старую лампочку на новую и устанавливаем все на место.

Габариты.

Выполняется симметрично для левой и правой лампы:

• Прокрутить патрон с лампочкой против часовой стрелки;
• Вынимаем патрон, меняем лампочку icocol.

Источник света на задних фонарях меняется следующим образом:

• Скидываем минусовую клемму с аккумулятора;
• Откройте багажник;
• Потяните за специальный вырез на обивке сбоку;
• Поднимите с помощью шлицевой отвертки красную заглушку разъема, отожмите защелку, отсоедините провода;
• Снимите крепежную гайку;
• Вытащить фонарь из кузова, чтобы не повредить лакокрасочное покрытие автомобиля;
• Отожмите защелки на патроне лампы, снимите платформу с фонаря;
• Разблокируйте патрон и замените лампочку;
• Зафиксируйте картридж между замками;
• Соберите лампу в обратном порядке.

Для тех автолюбителей, которые хотят сделать Volkswagen Polo ярким, можно приобрести светодиодные многоцветные лампочки-хамелеоны. Они снабжены двумя диодами по бокам и вмонтированы в фонари габаритов. Лампочки светят ярко и насыщенно, имея мощность 2,0 Вт.

В последнее время многие автолюбители, активно занимающиеся усовершенствованием своего «железного коня», стали больше интересоваться элементами автомобильной светотехники. Ведите блоги в Интернете, снимайте видео, пишите информационные статьи по замене электрооборудования. Такой азарт связан не только с желанием сделать свой автомобиль более безопасным на дороге, но и с современными веяниями моды.

Сегодня в плане установки осветительных приборов популярны светодиодные конструкции. Светодиоды представляют собой небольшие полупроводниковые элементы, которые преобразуют ток в свечение. Их ставят внутри фар ближнего света, на задних фонарях и даже в повторителях поворотов.

Немецкий производитель из Вольфсбурга не доставил свое новое изобретение — Volkswagen Polo седан, светодиодные «украшательства». Красивые лампочки вмонтированы как в головную оптику, так и в.

Вообще все автомобильные лампы делятся на две категории:

• Галогенные образцы, вставленные в передние фары, являются основным источником света, освещающего дорожное полотно.
• Остальные источники, к которым можно отнести стояночные и габаритные огни, стоп-сигналы, фонари заднего хода, поворотники и выполняют второстепенную роль.

Производители — Пруд Пруд. Достаточно зайти в любой автомобильный магазин и обнаружить огромный ассортимент товаров самых разных марок и размеров. В некоторых городах открываются даже целые торговые точки, специализирующиеся на продаже светотехники для автомобилей.

К наиболее известным брендам относятся OSRAM, Bosch и Phillips. Эти компании создают действительно качественные образцы, пользующиеся большим спросом во всем мире.

Разновидности ламп и особенности их замены

Наибольшие трудности при ремонте ламп на поло седан представляют копии фар ближнего света. Много разновидностей: Все отличаются формой, размерами и техническими параметрами. Это также классифицируется стандартами, которые связаны с содержанием различных газов в лампах. Самые известные стандарты относятся к h2, h4, h5, H7 и другим.

Для поло седан б/у h5. Этот тип автомобильных ламп производится давно. h5 — первый источник головного света с двумя тепловыми нитями. На сегодняшний день существует множество модификаций х5, отличающихся строением газов в колбе, внутренними держателями, спиралями и оболочкой. Все параметры влияют на образец качества освещения.

Конкретно для Volkswagen polo седан необходимо выбрать х5, рассчитанный на 12 В мощностью 60 Вт. Световой поток ограничен максимальным маркером 820 люмен для ближнего света и 520 люмен — для дальнего. Такие модели выпускает Phillips: кодовое название модели — 12V 60/55W h5 LL. Аналогичную лампу ближнего света продают бренды Narva, Lynx и Valeo. В интернет-магазинах экземпляр можно приобрести по цене от 300 рублей.

В принципе можно потратить деньги в СТО на замену ближнего света. Процедура обойдется недорого, возможно, даже дешевле самой лампы.

Однако что мешает произвести замену самостоятельно? Ничего сложного в ремонте нет. Главное четко следовать пошаговой инструкции.

Лампа ближнего и дальнего света

Последовательность действий при замене лампы в головной оптике (на примере правой фары):

Аналогично можно поменять лампу в левой фаре.

Снимать светильник стоит с осторожностью, не касаясь стеклянной поверхности. Прикосновение пальцев к колбе оставляет жирные следы, которые проявляются при нагревании на стекле. Чтобы стереть «отпечатки», можно использовать тряпку, смоченную спиртовым раствором.

Подсветка указателя поворота

Вторым компонентом, входящим в состав фары поло седан, является лампа указателя поворота. Чаще всего на модель устанавливается лампа марки OSRAM с кодовым «ником» PY21W 12V. Если расшифровать обозначение, то получим следующие характеристики: напряжение – 12 В, мощность свечения – 21 Вт. Диаметр образца – 25 мм, световой поток достигает 280 люмен. Есть лампа в несколько раз дешевле галогеновой х5 — можно купить в магазинах по цене от 100 руб/шт.

Процедура замены лампы указателя поворота еще проще, чем для фары:

Лампа Габарита

Замена лампы габарита производится аналогично замене лампы указателя поворота:

Несколько способов улучшения головы свет

Нет предела совершенству. На седаны поло можно кустарным способом выполнить несколько модификаций фар ближнего света, что значительно улучшит качество свечения.

Не то чтобы немцы «засиделись» по техническим характеристикам головной оптики поло. Наоборот, Мастера из Вольфсбурга (вместе с нашими из Калуги) оснастили машину отличными долговечными лампочками накаливания, которыми может похвастаться не каждая машина.

Поэтому при наличии дополнительных средств на насадки (модификации намного дороже стандартных аналогов) можно смело экспериментировать со светом.

Самый простой вариант улучшения головного света на поло седан – покупка более мощной «галогенки» с увеличенным световым потоком. На рынке тьма. Разнообразие цветовых гамм и марок – единственный вопрос при выборе.

В качестве популярных образцов можно назвать, например, Osram Night Breaker или Phillips Diamond Vision. Сила света лампы превышает отметку в 1000 люмен, при этом показатели напряжения и мощности такие же, как и у обычных галогенных ламп. Отрицательная черта «модных» ламп заключается в коротком сроке эксплуатации. При длительном и насыщенном использовании они могут «растянуться» не более чем на полгода.

Второй способ подразумевает использование цельных фар от хэтчбека Polo, на которые немцы ставят оригинальные заводские модели марки Hella. Он имеет ряд «приятных» особенностей. Например, Middle и Far Light на нем работают как по отдельности, так и вместе. При замене стандартного «галогена» на «расширенный» вариант можно добиться идеального свечения для поло-седана. Минус один: приходится переделывать колодочные разъемы или покупать специальный переходник.

Третий вариант: купить биксеноновые линзы и установить вместо «галогенки». Неплохо, но процесс замены слишком трудоемкий. Мало того, что придется снимать фару, так еще нужно будет ее разобрать, прикрутить линзу и склеить корпус. Самое главное не ошибиться в выборе и приобрести качественный прибор. Сегодня в магазинах «Пестри» самые разные объективы. В моде «стекло» последнего поколения с эффектом ангельских глазок или дьявольского «Ок». Удовольствие недешевое, но отличное впечатление гарантировано.

Наконец-то можно испытать качество испанской головы поло марки VALEO на седан, но стоимость комплекта заинтересует только самых заядлых любителей головной оптики. На интернет-аукционе фару можно выкупить за 15 000 рублей.

Какие лампы стоят на фольксваген поло седан
Имя	Мощность, Вт	Тип лампы
Фара ближнего/дальнего света	55/60	h5.
габаритные огни	5	W5W.
Передние указатели поворота	21	PY21W.
Задние указатели поворота	21	PY21W.
Указатель поворота бокового фонаря	5	W5W.
Противотуманная фара	51	НВ4
Стоп-сигнал	21	P21W.
Лампа освещения номерного знака	5	W5W.
Противотуманный фонарь	21	P21W.
Дополнительный сигнал остановки	21	Светодиод (светодиод)
Фонарь заднего хода	21	P21W.
Планшет освещения салона	10	К10в.
Плафон освещения багажника	5	W5W.

Для снятия и установки новых лампочек потребуются: ключ «на 10», ключ TORX T25, отвертка с плоским лезвием, крючок из ящика с инструментами автомобиля.

Показана замена ламп левой блок-фары. Аналогично заменяются лампы в правой фаре блока.

Для замена средней/правой лампы Выполните следующие действия.
1. Откройте капот и установите его на упор.

2. Вдавить блок ламп Ближнего/Боевого Света Фар и отсоединить блок от лампы.,

3. Ввернуть уплотнитель фонаря и снять его.

4. Выведите петлю фиксатора вздоха из паза на рефлекторе и опустите фиксатор.

5. Снимите лампу с рефлектора.
6. Установите новую лампу в отражатель и зафиксируйте ее пружинным фиксатором.

Не прикасайтесь пальцами к колбам лампы, так как лампа очень горячая и пятна льна вызовут потемнение колб.

Для заменить переднюю контрольную лампу
1. Повернуть патрон лампы указателя поворота против часовой стрелки на 45° …
2. … и вынуть патрон с лампой из блока фар.

3. Нажмите на лампу, поверните ее против часовой стрелки и снимите с патрона (для наглядности он показан на патроне лампы указателя поворота).

Для выполнения следующего.

1. Повернуть патрон лампы духовки против часовой стрелки…
2. … Извлечь патрон с лампой из блок-фары..

3. … и лампу icocol из патрона.

4. Установите новую лампу в патрон, а патрон в блок-фару. При необходимости заменить резиновую уплотнительную прокладку А.

Для замена лампы противотуманных фар Выполнить следующие операции.
1. Снимите противотуманную фару (см.).

2. Повернуть противотуманные фары против часовой стрелки…

3. …и снять с противотуманных фар.

Для заменить габаритный фонарь в направлении поворота указателя Выполнить следующие операции.
1. Сдвиньте фонарь направления вращения вперед по ходу движения автомобиля…
2. … Вставьте фонарь и вытащите его из отверстия в крыле.

3. Поверните картридж и извлеките его из фонаря указателя вращения.

4. Извлеките лампу icocol из картриджа.
5. Вставьте новую лампу в картридж, а картридж в корпус указателя поворота.
6. Установите габаритный фонарь указателя поворота в обратном порядке.

Для заменить фонарь заднего стоп-сигнала (Указатели поворота, фонарь заднего хода, свет противотуманных фар) Выполнить следующие операции. Показана замена ламп заднего левого фонаря. Аналогично заменяются лампы в правом заднем фонаре.
1. Откройте крышку багажника.
2. Снимите задний фонарь (см.).

3. Отожмите фиксаторы держателя фонаря заднего фонаря…

4. …и снимите держатель с фонаря.

5. Нажмите на лампу стоп-сигнала, поверните ее против часовой стрелки…

6. …и снимите с держателя. Аналогично заменяются лампы указателей поворота, фонаря заднего, противотуманного.
7. Установите новые лампы и все детали в обратном порядке.

Для заменить лампу габаритного огня Выполнить следующее.
1. Откройте крышку багажника. 2. Снимите задний фонарь (см. ).

3. Снимите лампу icocol с держателя лампы заднего фонаря.
4. Установите новую лампу и все детали в обратном порядке.

Для Замена ламп в лампах освещения номерного знака Выполнить следующие операции.
1. Откройте крышку багажника.

2. Подцепите отверткой корпус светотехники светотехники…

3. …и извлеките фонарь из проема крышки багажника.

4. Отверткой вытолкнуть лампу освещения номерного знака из держателя в фонаре …
5. … и снять лампу излучения (для наглядности показано снятие лампы освещения номерного знака) .
6. Установите новую лампу в разъем фонаря и рассеиватель.
7. Аналогично заменить лампу во второй лампе освещения номерного знака.

Для заменить лампу в подсветке плафона Выполнить следующие операции.
1. Вставьте отвертку хладагента освещения…

2. …и снимите диффузор.

3. Снимите лампу с пружинных контактов.
4. Вставьте новую лампу.
5. Установите диффузор на место.

Для замена ламп в освещении багажного отделения Выполнить операции
1. Вставить отвертку со стойкой освещения

2. … И вынуть плоскость из проема задней полки.

3. Отверткой вытолкнуть плафон освещения багажника из держателя в фонаре…
4. …и снять бессердечный фонарь (для наглядности он показан на плафоне освещения багажника).
5. Вставьте новую лампу и установите рубанок.

Здравствуйте, уважаемый посетитель. В данной статье рассмотрим процесс установки новых лампочек фар ближнего/дальнего света на автомобиль VW Polo Sedan. Мы решили выделить на эту тему отдельный материал, так как при выполнении этих работ у многих автомобилистов возникают трудности. Также в этом процессе есть нюансы, о которых пойдет речь ниже. В качестве бонуса представляем инструкцию по замене лампы СТОП СИГНАЛ.

Назначение	Мощность, Вт	Тип А
Ближний/дальний свет	55/60	h5.
габаритные огни	5	W5W.
Знаки переднего поворота	21	PY21W.
Указатели поворота задние	21	PY21W.
Боковой указатель поворачивается	5	W5W.
Противотуманная фара	51	НВ4.
Стоп-сигнал	21	P21W.
Лампы для освещения низких помещений	5	W5W.
Противотуманный фонарь	21	P21W.
Дополнительный сигнал остановки	21	Светодиод
Фонарь заднего хода	21	P21W.
Планшет освещения салона	10	К10в.
Плафон освещения багажника	5	W5W.

Порядок замены ламп головного света

Для выполнения работ необходимо позаботиться о наличии следующего инструмента:

• Плоская отвертка;
• Ключ «10» ;
• Ключ типа Torx T25.
