Замена ламп противотуманных фар ларгус: Меняем лампу противотуманной фары Lada Largus — журнал За рулем — VPM

Содержание

Замена противотуманок на ларгусе | Хитрости Жизни

Содержание

1 – лампа фары; 2 – регулировочный винт

Замена лампы

Работу удобно выполнять на смотровой канаве или эстакаде, но можно обойтись и домкратом.

Снимаем колесо и грязезащитный щиток со стороны заменяемой лампы.

Отворачиваем снизу два самореза крепления подкрылка к бамперу (ключ Torx T-20)

и такой же саморез в арке

и один саморез крепления подкрылка к переднему крылу

Остальные саморезы можно не откручивать. Отгибаем подкрылок и заводим его край за тормозной суппорт

Доступ к противотуманной фаре открыт.

Отжав пластмассовый фиксатор колодки проводов, снимаем разъём.
(Фиксатор колодки проводов можно отжимать отвёрткой)

Повернув лампу против часовой стрелки

Вынимаем лампу из корпуса противотуманной фары

Устанавливаем новую лампу Н11 в обратной последовательности.

Опыт автовладельцев (автор: bademus)

Хочу поделиться способом, каким я меняю лампы в ПТФ.
Для этого мне требуется: домкрат (чтоб немного приподнять машину — так удобнее), подстилка какая-нибудь (чтоб не на голой земле лежать), отвёртка шлицевая (пистоны поддевать удобно) и торкс Т20 (саморезы откручивать и закручивать).

Левая сторона. Откручиваем 3 самореза и вытаскиваем один пистон.

Не вынимая большой пистон аккуратно проворачиваем щиток в сторону.

Вот она — наша лампа, установленная в фаре.

Проворачиваем лампу против часовой стрелки и вытаскиваем из фары.

Меняем лампу, собираем всё обратно и переходим на правую сторону.
Откручиваем 3 самореза и вынимаем 2 пистона.

Без снятия этого большого пистона я не сумел лампу заменить.

Щиток полностью не вытаскивал — оставил на защёлках, держащих его сзади.

Старые лампы отправляются на заслуженный отдых.

Спасибо за внимание.

P.S. Кстати, может кому пригодится — регулировка противотуманок осуществляется вращением винта с «головкой» под всё тот же торкс Т20 (А то я по незнанию каких только отвёрток туде не совал). По часовой стрелке крутим — пучок света ПОДНИМАЕТСЯ.

Замена лампы в противотуманной фаре Лада Лагрус процесс не сложный, не требующий особых знаний и приспособлений. Ниже, я опишу инструкцию по замене ламп, а так же расскажу какие лампы лучше выбрать.

Лампы для птф Ларгус

В противотуманных фарах Лада Ларгус установлены лампы с цоколем h21 12v/55W. Данную лампу можно купить в любом автомобильном магазине, она не является редкостью или дефицитом, так как применяется на большинстве автомобилей не только в птф, но и в ближнем свете. Если говорить о выборе ламп для птф, следует разделить лампы на стандартные светодиодные, лампы с увеличенной яркостью или сроком службы. Так же некоторые автовладельцы вместо галогенных ламп устанавливают ксеноновые или светодиодные.

AYWIparts h21-12-55 AW1910006 от 300 руб Корея
BOSCH h21-12-55 Pure Light 1987302084 от 450 руб Германия
General Electric h21-12-55 53110 от 500 руб Венгрия
KOITO h21-12-55 0110K от 500 руб Япония
MTF h21-12-55 HS1211 от 300 руб Корея
NARVA h21-12-55 LONG LIFE 48078LL от 500 руб Германия (увеличенный срок службы)

OSRAM h21-12-55 64211 от 500 руб Германия
PHILIPS h21-12-55 LLECO 12362LLECOC1 от 500 руб (с увеличенным сроком службы)

Яркие лампы h21 для птф

OSRAM h21-12-55 +110% NIGHT BREAKER UNLIMITED от 1500 руб комп.
AVS h21-12-55 +110% 3700К Sirius Night Way A78945S от 650 руб компл.
ДиаЛУЧ h21-12-55 +90% PGJ19-2 Megalight Ultra PR от 700 руб компл.

Led светодиодные лампы

Philips X-treme Ultinon h21 (H8, h26) — 12794UNIX2 от 6800 руб
OSRAM LEDriving FOG LAMP h21 (H8, h26) от 4600 руб
ClearLight LED Flex Ultimate h21 от 5500 руб компл.
Optima LED i-ZOOM h21 5100K от 2800 руб компл.
SHO-ME G6 LH-h21 от 3500 руб
Interpower h21 G6 Z-ES от 5000 руб компл.

Инструкция по замене ламп

Для замены нам потребуется ключ звездочка Torx Т-20 с помощью которого необходимо открутить саморезы крепления подкрылка.

Откручиваем саморезы крепления подкрылка и отгибаем подкрылок

Перед нами видна противотуманная фара с лампой. Нажимаем на фиксатор и снимаем колодку с лампы.

Поворачиваем лампу на пол оборота и вынимаем из птф. Устанавливаем новую лампу не трогая за колбу и подсоединяем колодку к лампе.

Если после замены лампы она не заработала, возможно причина в проводке или предохранителе. На каждую птф идет свой предохранитель, поэтому советуем для начала проверить его.

Предохранитель противотуманных фар на Лада Ларгус находится в монтажном блоке под капотом. Номер предохранителя F31.

Особенности противотуманных фар на Ларгус

Если рассматривать российский универсал Лада Ларгус, то для него ПТФ имеют конструктивные различия в зависимости от периода нахождения модификации на конвейере. Некоторые комплектации («Норма») не оснащаются данной светотехникой, поэтому перед приобретением владельцу Лада Ларгус следует заглянуть в бампер и убедиться в присутствии соответствующих ниш под ПТФ. Обычно они закрыты специальными заглушками. Все присутствующие на рынке версии фар изначально укомплектованы лампочками.

Как вариант, можно прибегнуть к установке ксеноновой светотехники. Здесь заранее рекомендуем проконсультироваться в применимости ксеноновой лампы к корпусу фары, поскольку их геометрические особенности могут не совпасть. Если все подходит, то это будет наиболее рациональным вариантом, ведь ксеноновые лампы избавят стекло ПТФ от постоянного растрескивания от температуры нагрева. Также отметим возможность установки светодиодных источников освещения.

Выбираем лучшие ПТФ

Отзывы бывалых владельцев подскажут, какие противотуманные фары лучше приобрести. На основе этой информации мы собрали в единый рейтинг наиболее удачные варианты фар:

оригинальные изделия;
продукт французского бренда «Valeo»;
аналоги от тайваньских производителей «Depo» и «TYC»;
ПТФ польского происхождения «Polcar».

Теперь переходим к рассмотрению двух вариантов действий установка и замена противотуманных фар. Первый случай является более грамотным подходом и предполагает снятие бампера, а во втором варианте указан оперативный метод замены без демонтажа кузовного элемента.

Как установить противотуманные фары?

Перед началом процедуры по установке комплекта противотуманных фар в бампер Лада Ларгус выполняем ряд подготовительных манипуляций, связанных с предварительной проверкой правильности подключения проводов и работоспособности изделий, а также запасаемся потребным инструментом, набор которого весьма прост.

Монтажная процедура несложна, поэтому смело приступаем к ее реализации.

Открываем капот и обесточиваем сеть путем снятия клемм с АКБ.
Теперь можно снимать передний бампер, что позволит корректно установить и подключить противотуманные фары, а также закрепить проводку. Откручиваем снизу винты, которыми этот элемент удерживается на кузове LADA Largus. То же проделываем с болтами под капотом и саморезами в колесных арках. Повышенное внимание адресуем двум, спрятавшимся в углах бампера болтам, поскольку без их «капитуляции» он не поддастся съему, ведь его не «отпустят на волю» крылья.
Чтобы победить эти крепежные компоненты воспользуемся отверткой. Во время манипуляции аккуратно отводим подкрылок, чтобы не мешал нашим действиям.
Съем бампера выполняем аккуратно, потянув его строго вперед (по ходу движения).
Далее, удобно расположив кузовное изделие, выполняем демонтаж заглушек. На внутренней поверхности бампера отцепляем фиксирующие компоненты, после чего заглушки легко извлекаются.
Помещаем в ниши бампера новые ПТФ и приступаем к их надежному креплению. Это выполняем посредством винтов, которыми прикручиваем светотехнические устройства к кузовному элементу.
Теперь по внутренней полости бампера прокладываем проводку и фиксируем ее с помощью скотча и стягивающих хомутиков. Делаем это на обеих сторонах кузовного элемента.
Минусовые провода скрепляем с кузовом, который выступает в качестве «массы» автомобиля Лада Ларгус.
Устанавливаем бампер и фиксируем его указанным перечнем крепежа, действуя в обратном порядке.
Далее потребуется вывести концевые участки проводов ПТФ в подкапотную зону. При прокладке также применяем скрепляющие стяжки.
Перемещаемся в салон и выбираем место для крепления заранее приобретенной кнопки включения ПТФ. Саму кнопку можно врезать в понравившийся участок панели, что будет более эстетично в сравнении с фиксацией ее на поверхности салонного элемента.

Концы проводки, прикрепленные к выводам кнопки, направляем к монтажному блоку с реле и предохранителями.
Вспомнив о кабельных концах ПТФ, подводим их также в район дислокации блока, который располагается по левый бок от рулевой колонки.
Действуем по положениям инструкции, прилагаемой к комплекту оптики. Выполняем все коммутационные манипуляции, соединяя провода, как обозначено в схеме инструкции.
В завершении проверяем работоспособность новых световых устройств и при потребности регулируем корректность направления светового пучка.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

Сначала производим снятие переднего подкрылка (левого).
Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
Саму колодку снимаем с цокольного вывода фары.

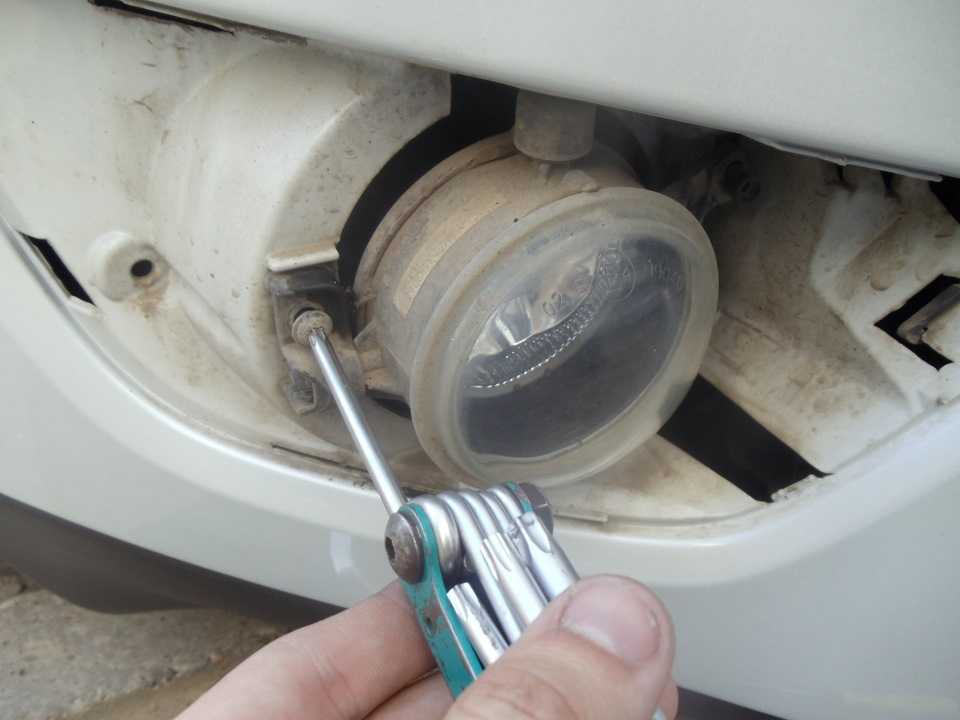

Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
Вынимаем фару наружу и откладываем в сторону.
В образовавшуюся нишу устанавливаем новое светотехническое устройство.
Подключаем ПТФ к сети и проверяем функционал.
Возвращаем подкрылок на штатное место.
При потребности регулируем световой пучок.

Подведем итоги

ПТФ являются достаточно полезными устройствами, помогающими водителю уверенно двигаться в затрудненных погодных условиях. Как видно, не все комплектации Лада Ларгус изначально имеют в своем арсенале такие светотехнические устройства. Для заботливых владельцев это не является преградой, и они без особых усилий приобретают и устанавливают ПТФ в свои автомобили.

Мы рассмотрели два варианта установки светотехники в LADA Largus и выявили, что они достаточно просты. Если в вашем универсале еще отсутствуют эти полезные изделия, то смело приобретайте их и монтируйте, после чего непогоде вас напугать будет не под силу.
