Задние дисковые тормоза

К сожалению, по вашему запросу ничего не найдено.
Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

Задние дисковые тормоза 13" ВАЗ 1118-2190 вентилируемые Дизайн Сервис

Задние дисковые тормоза 13"  ВАЗ 1118-2190 вентилируемые Дизайн Сервис.

Задняя подвеска отечественных переднеприводных автомобилей фактически на сто процентов идентична ваз 2108 "Спутник" из середины восьмидесятых годов.
С тех пор мало что изменилось.
Отсутствие задних дисковых тормозов можно обосновать экономией производителя, а так же завысить стоимость на дорогих комплектациях, например те что с шилдиком "спорт".
Из плюсов можно отметить эффективность тормозов, лёгкая замена расходников в отличие от барабанных, а так же притягивающий внешний вид, когда тормозные суппорты с перфорированными дисками и насечками-красуются из-под красивых литых дисков.

Особенности конструкции:

Задний дисковый тормоз имеет встроенный механизм автоматической регулировки зазора авторской конструкции (патент на изобретение № 2193126 от 20-11-2002 г.

)

Функции рабочего, стояночного и аварийного торможения осуществляются одними и теми же деталями.

Преимущества:
  • Начало срабатывания - одновременно с передними тормозами.
  • Компактность и высокая эффективность работы без ущерба для прочности и безопасности. Простой контроль за состоянием колодок, не требующий разборки механизма.
  • Стояночный тормоз регулируется только при установке тормоза и не требует дополнительной регулировки при эксплуатации.
  • Ресурс тормозных колодок примерно 50 000 км, тормозных дисков до 150 000 км

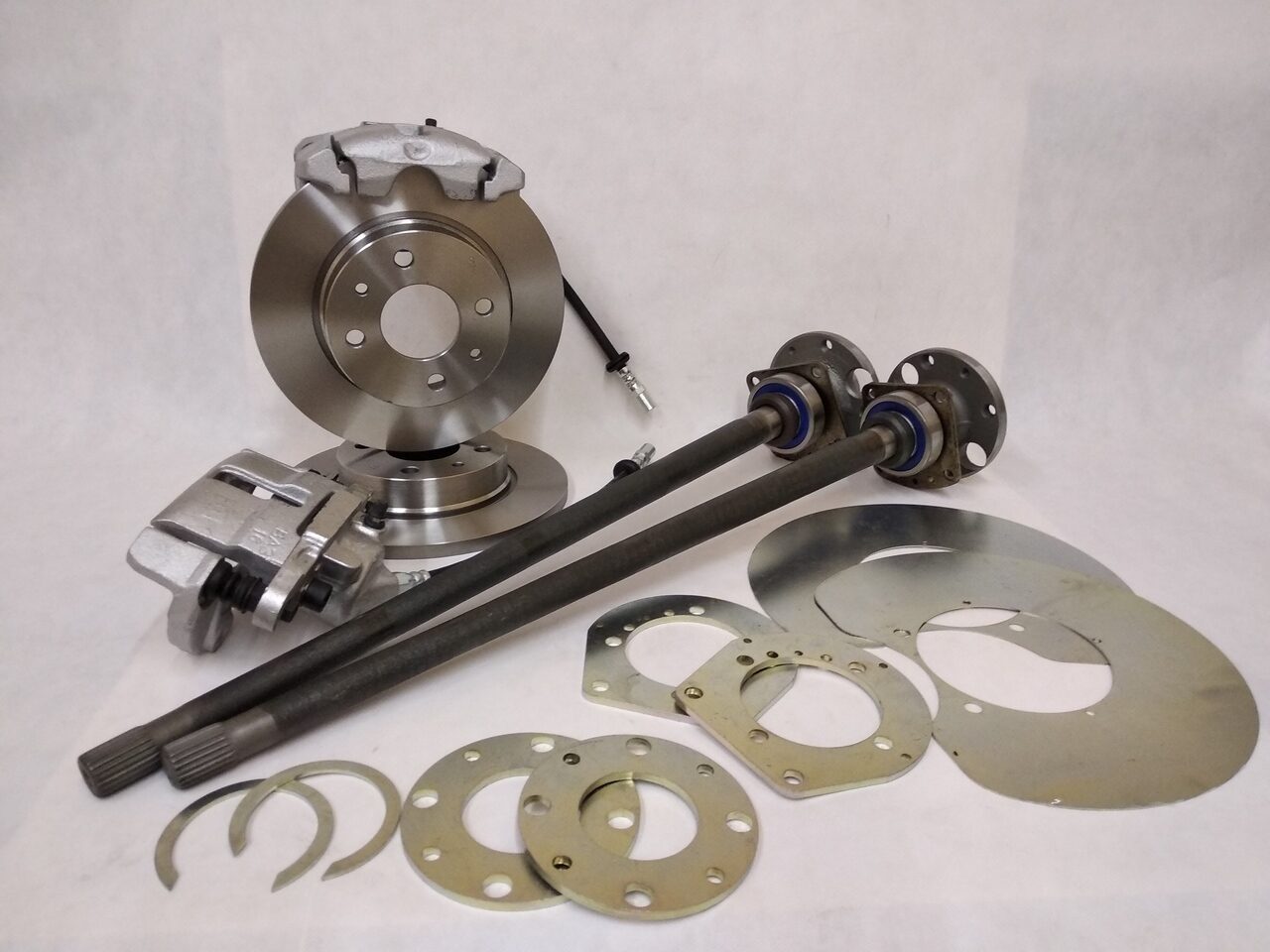

Комплектная ведомость на комплект дисковых тормозов "Дизайн-Сервис" ТУ 4541-001-43950805-2000:
  • Цилиндр заднего тормоза с суппортом в сборе правый 1 шт
  • Цилиндр заднего тормоза с суппортом в сборе левый 1 шт
  • Направляющая колодок тормоза заднего в сборе правая 1 шт
  • Направляющая колодок тормоза заднего в сборе левая 1 шт
  • Кронштейн крепления заднего тормоза правый 1 шт
  • Кронштейн крепления заднего тормоза левый 1 шт
  • Кожух защитный заднего тормоза 2 шт
  • Диск заднего тормоза 2 шт.
  • Шайба пружинная 4 шт
  • Винт М10х30 с шестигранным углублением под ключ 4 шт
  • Болт М8 4 шт
  • Пыльник защитный ручного тормоза 2 шт
  •  Шайба стопорная квадратная 4 шт
  • Колодка тормоза переднего ВАЗ -2108 или 2110 4 шт (по заявке клиента за доп.плату)
  • Кронштейн троса тормоза поддерживающий 2 шт
  • Упаковка 1 шт

Габариты в упаковке (ДхШхВ), мм 290x280x230.

Вес, кг 15.6.

Задние дисковые тормоза 13" ВАЗ 2108-2110, Калина, Гранта, Приора под АБС LUCAS

Задние дисковые тормоза 13" ВАЗ 2108-2110, Калина, Гранта, Приора под АБС LUCAS.

На новых автомобилях оборудованных блоком абс система сама себя регулирует.
Информация с датчиков обрабатывается блоком абс, анализирует изменения скорости каждого колеса, производит корректировки и распределяет усилие торможения.
Установка задних дисковых тормозов на авто с абс, как показывает практика, эффективна

чем в стоковой версии с барабанами.
Кодирование этих блоков не требуется.
Как следствие эффект от торможения на порядок выше.
Установка:
-Ослабить болты заднего колеса.
-Пока колесо на земле откручиваем гайку ступицы.
-Выкручиваем колесные болты.
-Снимаем колесо.
-Откручиваем направляющие и снимаем барабан, (https://avtokluch-63.ru/p336415200-semnik-tormoznyh-barabanov.html)
-Выпрессовываем ступицу с цапфы (часть вала, на которой находится подшипник). Легче всего сделать съёмником. https://avtokluch-63.ru/p28296636-nabor-dlya-remonta.html
-Освобождаем трос ручника
-Откручиваем тормозную трубку от тормозного цилиндра (для того что бы не вытекло много жидкости нужно заглушить тормозную магистраль).
-После советуем обработать старые болты жидкостью "Валера" https://avtokluch-63.ru/p347206026-master-smazka-valera.html и нагреть, так как болты будут с трудом поддаваться.
-Отворачиваем болты датчика абс и снимаем его.
-Устанавливаем проставки, на которые будут крепиться тормозные скобы. (На АвтоВазе применяются два вида осей: более новые имеют больший вылет, проставки поверх осей и более старые.
Когда применены другие оси с меньшим вылетом, проставки ставятся между балкой и осью).
-Ставим крепеж для тормозного щитка.
-На задней ступице имеется два посадочных диаметра, один из них не дает правильно установить тормозной диск. От него необходимо избавиться. Можно это сделать с помощью обычного напильника, необходимо снять 0.6 мм.
-При наличии системы абс нужно установить новый ротор (надежнее всего прихватить сваркой. В нашем магазине есть ступица с ротором абс (21905-3104014-77 ступица с абс)).
-Устанавливаем тормозной диск тормозной суппорт.
-Тормозной шланг соединяем с родной магистралью авто.
-Прокачиваем тормозную систему.
-Ставим новые тросы ручного тормоза.
-Регулируем их натяжение.
-Производим регулировку троса ручника и все готово.

ЗДТ (Задние дисковые тормоза) - Тюнинг ВАЗ Лада

Диск заднего тормоза SPORT для задних дисковых тормозов «TORNADO» ВАЗ 2108-2115, Калина, Приора, Гранта (с АБС) (комплект 2 штуки) АРХИВ / Тормозная системаАртикул: (2108-3502071-10B)





5 964 Р

Диск заднего тормоза STANDART для задних дисковых тормозов «TORNADO» ВАЗ 2108-2115, Калина, Приора, Гранта (без АБС) (комплект 2 штуки) АРХИВ / Тормозная системаАртикул: 2108-3502071-08





4 320 Р

Диск заднего тормоза STANDART для задних дисковых тормозов «TORNADO» ВАЗ 2108-2115, Калина, Приора, Гранта (с АБС) (комплект 2 штуки) АРХИВ / Тормозная системаАртикул: (2108-3502071-12)





5 052 Р

Диск Тормозной 0815-3502070-00 Комплект 2 шт. для ЗДТ АвтоСпортТехника АРХИВ / Тормозная системаАртикул: [0815-3502070-00]





4 260 Р

Диск Тормозной 0815-3502070-01 Комплект 2 шт. для ЗДТ АвтоСпортТехника АРХИВ / Тормозная системаАртикул: [0815-3502070-01]





4 260 Р

Диск Тормозной 0815-3502070-02 с АБС - 2 шт. для ЗДТ АвтоСпортТехника АРХИВ / Тормозная система
Артикул: [0815-3502070-02]





4 260 Р

Колодка заднего тормоза «ATE» для задних дисковых тормозов «TORNADO» (комплект 4 штуки) АРХИВ / Тормозная системаАртикул: 13.0460-2835.2





2 844 Р

Колодка заднего тормоза «BREMBO» для задних дисковых тормозов «TORNADO» (комплект 4 штуки) АРХИВ / Тормозная система
Артикул: P 24 047





2 664 Р

Колодка заднего тормоза «PILENGA» для задних дисковых тормозов «TORNADO» (комплект 4 штуки) АРХИВ / Тормозная системаАртикул: FD-P 3069





1 314 Р

Колодка заднего тормоза для задних дисковых тормозов «TORNADO» (комплект 4 штуки) АРХИВ / Тормозная системаАртикул: (GDB1354)





1 644 Р

Колодки тормозные 0170-3502090-00 Комплект для ЗДТ АвтоСпортТехника АРХИВ / Тормозная системаАртикул: [0170-3502090-00]





2 304 Р

Комплект задних дисковых тормозов «TORNADO» SPORT R13 ВАЗ 2108-2115, Калина, Приора, Гранта (c АБС) АРХИВ / Тормозная системаАртикул: (2108-3502200-10B)





19 560 Р

Комплект задних дисковых тормозов «TORNADO» STANDART R13 ВАЗ 2108-2115, Калина, Приора, Гранта (c АБС) АРХИВ / Тормозная системаАртикул: (2108-3502200-12)





16 860 Р

Комплект задних дисковых тормозов «TORNADO» STANDART R13 ВАЗ 2108-2115, Калина, Приора, Гранта (без АБС) АРХИВ / Тормозная системаАртикул: (2108-3502200-08)





16 320 Р

Комплект задних дисковых тормозов «TORNADO» ВАЗ 2121-2131, 2123 /Нива-Шевроле/ АРХИВ / Тормозная системаАртикул: (2121-3502200)





21 240 Р

Комплект задних дисковых тормозов «АвтоСпортТехника» R13 ВАЗ 2101 АРХИВ / Тормозная системаАртикул: [2101-3502100-00]





29 160 Р

Комплект задних дисковых тормозов «АвтоСпортТехника» R13 ВАЗ 2108-15, Приора, Калина (без АБС) АРХИВ / Тормозная системаАртикул: [0815-3502100-01]





26 640 Р

Комплект задних дисковых тормозов «АвтоСпортТехника» R13 ВАЗ 2108-15, Приора, Калина (под АБС) АРХИВ / Тормозная системаАртикул: [0815-3502100-02]





27 000 Р

Комплект задних дисковых тормозов «АвтоСпортТехника» R13 ВАЗ 2121-2123 АРХИВ / Тормозная системаАртикул: [2121-3502100-00]





31 200 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R13 ВАЗ 2101-2107 АРХИВ / Тормозная системаАртикул: (2101-3502000)





28 800 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R13 ВАЗ 2108-2115, 2170-2172, Лада-Приора (без АБС) АРХИВ / Тормозная системаАртикул: (2108-3502000)





19 680 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R13 ВАЗ 2170-2172, Лада-Приора, Калина (с АБС) АРХИВ / Тормозная системаАртикул: (2172-3502000)





27 420 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R13 вентилируемые ВАЗ 2108-2115, 2170-2172, Лада-Приора (без АБС) АРХИВ / Тормозная системаАртикул: (2110-3502000)





20 700 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R14 вентилируемые ВАЗ 2108-2115, 2170-2172, Лада-Приора (без АБС) АРХИВ / Тормозная системаАртикул: (21106-3502000)





21 540 Р

Комплект задних дисковых тормозов «Дизайн-Сервис» R15 вентилируемые ВАЗ 2121-2131 АРХИВ / Тормозная системаАртикул: (21213-3502000)





23 400 Р

Комплект задних тормозных дисков для а/м ВАЗ 2101-07 (под г/ручник) АРХИВ / Тормозная системаАртикул: RS-72892





10 104 Р

Рем. комплект суппорта задних дисковых тормозов «TORNADO» АРХИВ / Тормозная системаАртикул: (RRK-01)





1 524 Р

Рем. комплект суппортов задних дисковых тормозов «Дизайн-Сервис» АРХИВ / Тормозная системаАртикул: (DS-RK)





1 314 Р

Суппорт задний 2110 Дизайн-Сервис (без направл. ) АРХИВ / Тормозная системаАртикул: 11850





294 Р

Трос Стояночного Тормоза 0815-3508180-00 для ЗДТ АвтоСпортТехника (2 шт.) АРХИВ / Тормозная системаАртикул: [0815-3508180-00]





2 664 Р

Шланг Тормозной для ЗДТ АвтоСпортТехника АРХИВ / Тормозная системаАртикул: [0170-3506085-00]





294 Р

В чем барабанные тормоза лучше дисковых — Российская газета

Споры о том, какие тормоза лучше, - дисковые или барабанные, не утихают с момента изобретения первых британским конструктором Фредериком Ланчестером в 1903 году. Бывалые водители убеждены, что дисковые механизмы превосходят барабанные абсолютно во всем, однако это далеко не так.

Опытные водители относятся к "барабанам" как к гораздо менее эффективной системе в сравнении с дисковыми механизмами, и в принципе имеют на то основание.

Ведь при повышенных нагрузках дисковые тормоза нагреваются от трения значительно в меньшей степени, чем барабанные, да и эффективность торможения с ними в целом выше, особенно если речь идет о больших вентилируемых тормозах спорткаров. Однако при рутинной эксплуатации массового автомобиля в формате дом-офис-дача ситуация не столь однозначна.

Прежде всего, в условиях каждодневной езды в межсезонье, с его грязью и слякотью, равно как при движении по проселку, барабанные механизмы дадут фору "дискам", поскольку хорошо защищены от внешних воздействий. Гидравлические цилиндры, пружины, тормозные колодки и распорные планки плотно прикрыты здесь съемными тормозными барабанами.

Дисковые же системы, напротив, открыты для всяческих загрязнителей. Грязь, пыль, песок попадают здесь между дисками и колодками, поэтому активное торможение во время езды, к примеру, в песчаной или глиняной колее оказывают крайне негативное воздействие на диск. Песчинки действуют как абразив, нанося металлическим поверхностям серьезные повреждения.

Еще одним преимуществом "барабанов" является их долговечность. В среднем ресурс колодок в барабанах больше дисковых в три раза. И эту долговечность предопределяет прежде всего очень значительная площадь рабочей поверхности колодок. В результате, скажем, на Lada Largus с его задними барабанными механизмами задние тормозные колодки могут ходить более 100 тыс. км и прослужить как минимум два года.

Наконец, барабанные тормоза не выделяют много тепла, соответственно, для них применяются более дешевые "расходники" в виде тормозных жидкостей на масло-спиртовой основе, имеющих низкую температуру кипения - еще одна статья для экономии. Тем не менее, тот, кто уверен, что барабанные механизмы заметно дешевле дисковых, ошибается. Обе системы стоят в наших магазинах сегодня примерно одинаково.

Все бы ничего, но у "барабанов" имеются также и недостатки. Колодки сложнее менять, и такие системы более склонны к перегреву в условиях высоких нагрузок, а там где перегрев, там и снижение эффективности замедления. Кроме того, коэффициент трения колодок в "барабанах" в большей степени зависит от таких параметров, как температура и влажность. Дисковые тормоза в этом смысле более универсальны.

Барабанные тормоза срабатывают в целом менее равномерно и медленнее, чем дисковые, что вызвано непостоянством пятна контакта колодки и внутренней поверхности тормозного барабана. Иными словами, у них более гражданский статус, и использование таких машин, например для автогонок, - не вариант.

Плюс к тому, со временем в барабанах накапливаются продукты износа, попросту говоря - металлическая пыль от колодок. Когда ее наберется много, эффективность замедления снизится. Поэтому необходимо продувать барабанные механизмы воздухом на каждом техобслуживании и даже чаще. С другой стороны, и дисковые механизмы требуют повышенного внимания, нуждаясь в регулярной чистке и смазке.

А еще "барабаны" с большей вероятностью могут преподнести неприятный сюрприз зимой. При перепаде температур и низком качестве фрикционных накладок возможно примерзание колодок к барабанам. С дисковыми тормозами такой сценарий гораздо менее вероятен. Зато они могут, образно говоря, пойти винтом, если проехать зимой по глубокой луже с горячими от интенсивных торможений механизмами.

Отсюда ключевой вывод - дисковые тормоза в целом более эффективны, но менее защищены от внешних воздействий, а шансы нарваться на проблемы в виде преждевременного износа или повреждений с ними существенно выше, чем в случае с "барабанами". Именно поэтому модели с последними выбирают практичные автовладельцы.

Дисковые тормоза: основные характеристики, преимущества и особенности

Дисковые тормоза известны давно. Они хорошо себя зарекомендовали и на сегодняшний день используются очень широко. Но обо всем по-порядку.

В настоящее время существует два типа тормозных систем – барабанные и дисковые. Впервые тормозные механизмы дискового типа применили в конце 40-х годов XX в., а с 70-х барабанные тормоза на передних колесах заменили на дисковые на всех автомобилях.

В данной статье будет дано подробное описание дисковых тормозов, их преимущество перед барабанными аналогами, а также приведено описание составных частей данной тормозной системы (суппорт, тормозной диск, защитный экран). Кроме того, описаны преимущества и недостатки разных типов дисковых тормозов.



Преимущества дисковых тормозов перед барабанными

К преимуществам дисковых тормозов по сравнению с барабанными можно отнести следующие их качества:

  • тормозная способность дисковых систем не снижается из-за перегрева, так как они лучше охлаждаются;
  • сопротивление дисковых тормозов воздействию воды и загрязнениям выше;
  • техническое обслуживание тормозных механизмов требуется гораздо реже;
  • поверхность трения дисковых тормозов при одинаковой массе больше, чем у барабанных.



Рис. 1 Тепловое расширение барабанного и дискового тормоза



При  нагревании тепловое расширение тормозного барабана — увеличение внутреннего диаметра — приводит к увеличению хода педали тормоза или к деформации барабана, которая может вызвать резкое снижение тормозного действия (рис. 1). Тормозной диск, в свою очередь, представляет собой плоскую деталь, его температурное расширение происходит в сторону фрикционного материала, поэтому сжатие диска не может вызвать деформации, достаточной для того, чтобы повлиять на тормозные характеристики. К тому же центробежная сила отбрасывает загрязняющие материалы от тормозного диска наружу.

На рисунке 2 показано, почему дисковый тормоз охлаждается лучше барабанного. Охлаждающий воздух начинает охлаждать тормозной барабан только после того, как теплота, выделяющаяся при торможении, проходит через его стенки, в то время как трущиеся поверхности дискового тормоза открыты для доступа воздуха. Теплопередача от тормозного диска к воздуху начинается сразу после применения тормозов.



Рис. 2 Принцип охлаждения барабанных и дисковых тормозов



Возможность регулировки дисковых тормозов является еще одним их преимуществом. Проекция дисковых тормозов такова, что после каждого применения они саморегулируются из-за малого зазора между колодками и тормозным диском.

Устройство дискового тормоза


1 — блок цилиндров;

2 — тормозные колодки;

3 — прижимной рычаг суппорта;

4 — защитный кожух;

5 — ось прижимного рычага;

6 — направляющая колодок;

7 — суппорт тормоза;

8 — тормозной диск;

9 — штуцеры для удаления воздуха;

10 — тормозные шланги.



Основными деталями дисковых тормозов являются суппорт, тормозной диск, колодки, защитный экран. Рассмотрим эти элементы тормозной системы подробнее.

Дисковые тормоза разделяют на одно- и многодисковые. Самая большая и тяжелая их часть — это тормозной диск. Механизм работы однодисковых тормозов сводится к тому, что тормозные колодки с фрикционным материалом при торможении зажимают один тормозной диск. Многодисковые тормоза, применяющиеся обычно в авиации, имеют несколько вращающихся тормозных дисков, разделенных неподвижными дисками (статорами). На тормозном щите многодисковых тормозов расположены гидравлические цилиндры и поршни, которые управляют тормозными колодками и при выдвижении зажимают тормозные диски и статоры. Многодисковые тормоза полностью состоят из металла, а состав однодисковых тормозов включает органический и металлический фрикционный материал.

Материалом тормозного диска, как и тормозного барабана, обычно является чугун. Чугун обладает хорошей износоустойчивостью и хорошими фрикционными свойствами, имеет высокую твердостью и прочность при высоких температурах; он легко поддается механической обработке, и  его стоимость относительно низка.

Размер тормозного диска равен его наружному диаметру и общей толщине поперечного сечения между двумя рабочими поверхностями. Диаметр тормозного диска обычно ограничивается размерами колеса, а вентилируемый тормозной диск всегда толще сплошного. Для дискового  тормоза это общая площадь контакта с двумя тормозными колодками при одном повороте диска.

Большое значение отношения площади охвата на тонну автомобиля в хорошо спроектированных тормозах означает высокую эффективность тормозной системы. Площадь охвата дискового тормоза — это площадь трения тормозных колодок на обеих сторонах тормозного диска. Таким образом, более точно использовать Rp вместо Rr, однако поскольку в большинстве тормозов оба радиуса практически равны, для удобства расчета используется Rr, который легче измерить.



Тормозной диск прикрепляется к проставке, а та, в свою очередь, — к ступице колеса или фланцу моста. Проставка обеспечивает более долгий путь для передачи тепла от трущейся поверхности тормозов к колесным подшипникам, что позволяет поддерживать их температуру достаточно низкой. Проставки серийных автомобилей обычно изготавливаются из чугуна как одно целое с тормозным диском, а проставки гоночных автомобилей делаются как отдельная деталь из алюминиевого сплава. Недостатком проставок из алюминиевого сплава является более высокая, чем у чугуна, теплопроводность, что приводит к большему нагреву колесных подшипников.



Вентилируемые дисковые тормоза

Тормозной диск может быть сплошным или с вентиляционными каналами внутри него. В легких автомобилях обычно используются сплошные тормозные диски. Вентилируемые тормозные диски с радиальными охлаждающими каналами применяют на тяжелых автомобилях, требующих установки дисков максимально возможных больших размеров.

Мощные гоночные автомобили оснащены вентилируемыми тормозными дисками, при этом могут иметь место различия в толщине их боковых стенок. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах болидов ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Колесо сопротивляется прохождению охлаждающего воздуха к наружной рабочей поверхности тормозного диска, что делает ее более горячей, чем внутренняя сторона, поэтому большая толщина плохо охлаждаемой наружной поверхности тормозного диска способствует выравниванию температур их нагрева.

Тормозные диски гоночных автомобилей зачастую имеют криволинейные охлаждающие каналы, которые повышают эффективность действия воздушного потока. Тормозные диски для левой и правой сторон авто не взаимозаменяемы из-за криволинейности вентиляционных каналов. Тормозной диск с криволинейными вентиляционными отверстиями или наклонными прорезями для эффективной работы должен вращаться в определенном направлении. Правильное направление вращения по отношению к вентиляционным отверстиям и прорезям показано на схеме.

Типичные значения удельной площади охвата тормозов представлены в таблице для типичных автомобилей 1981/82 годов выпуска.



Типичные значения удельной площади охвата тормозов на тонну массы автомобиля
Модель автомобиля Удельная площадь охвата тормозов, кв. см/т Модель автомобиля Удельная площадь охвата тормозов, кв. см/т
Alfa Romeo Spyder 1670,55 Mitsubishi Lynx RS 1212,6
Audi 5000 Turbo 1580,25 Nissan Sentra 1754,4
Audi Quattro 1638,3 Peugeot 505 STi 1735,05
BMW 528e 1670,55 Pontiac J2000 1115,85
Chevrolet Camaro Z28 1135,2 Porsche 944 1954,35
Chevrolet Corvette 1841,8 Renault Alliance 1225,5
Dodge Charger 2. 2 1038,45 Renault 5 Turbo 1128,75
Ferrari 308GTSi 1038,45 Renault 1,8i 1219,05
Ford Mustang GT 5.0 1044,9 Subaru GL 1090,05
Honda Accord 1141,65 Toyota Celica Supra  1444,8
Honda Civic 1102,95 Toyota Starlet 1264,2
Lamborghini Jalpa 1464,15 Volkswagen Scirocco 1277,1
Mazda GLC 1122,3 Volkswagen Scirocco SCCA GT3 1960,8
Mercedes-Benz 380SL 1538,65 Volvo GLT Turbo 1560,9



Мощные автомобили имеют более высокие значения этого показателя по сравнению с экономичными седанами.

Возможные неполадки дисковых тормозных систем

При частом интенсивном торможении на вентилируемых тормозных дисках появляются трещины. Причина этого —  термические напряжения и давление тормозных колодок на тонкие металлические стенки в каждом  охлаждающем канале. Термические напряжения в тормозном диске с литой или прикрепленной болтами проставкой вызываются в месте их соединения из-за того, что температура тормозного диска в этом месте выше, чем температура проставки.

Наружная часть тормозного диска при его нагреве расширяется сильнее, чем холодная проставка. Это приводит к тому, что тормозной диск деформируется и изгибается, появляется его конусность, которая приводит к неравномерному износу тормозных накладок. Постоянно повторяясь, расширение и стягивание тормозного диска вызывают появление трещин. Опора каждой стороны  вентилируемого тормозного диска и эффективное его охлаждение снижают вероятность появления трещин на нем.

Тормозные барабаны и тормозные диски спроектированы таким образом, чтобы противостоять самому тяжелому варианту появления термического напряжения при каждом применении тормозов, но многократные применения тормозов могут вызвать усталостные трещины. Если тормоза используются в режиме резкого торможения, необходимо чаще их проверять.


Суппорты дисковых тормозов

Рассмотрим подробнее устройство суппортов. Суппорты дисковых тормозов включают тормозные колодки и гидравлические тормозные цилиндры с поршнями, которые прижимают колодки к тормозному диску.  Принцип работы всех суппортов дисковых тормозов одинаков: когда водитель нажимает на педаль тормоза, под давлением тормозной жидкости поршни перемещают тормозные колодки, которые зажимают тормозной диск.

Суппорты легковых автомобилей обычно изготовлены из относительно дешевого высокопрочного серого чугуна с шаровым графитом. Однако они достаточно тяжелые. Гоночные или вообще мощные автомобили обычно оснащены суппортами из алюминиевого сплава, их масса почти в два раза меньше чугунных.


Типы суппортов, их особенности

Существуют два основных типа суппортов — фиксированные и плавающие.

Рис. 4 Отличия суппортов разного типа

Фиксированные суппорты имеют большее число поршней (два или четыре), они больше по размеру и тяжелее плавающих суппортов. При работе в тяжелых условиях они допускают большее число экстренных торможений до наступления перегрева суппорта.

Плавающий суппорт перемещается в противоположном движению поршня направлении. Поскольку плавающий суппорт имеет поршень только на внутренней стороне тормозного диска, весь суппорт может смещаться внутрь, чтобы наружная тормозная колодка могла прижаться к тормозному диску. Плавающие суппорты меньше подвержены утечкам и износу, так имеют меньше движущихся деталей и уплотнений.

Фиксированные суппорты чаще всего применяют на гоночных автомобилях, а плавающие — на серийных.

Рис. 5 Тормозной диск с плавающим суппортом

Достоинством плавающих суппортов является легкость применения механического стояночного тормоза, так как в конструкции с одним тормозным цилиндром он легко управляется тросом, в то время как в фиксированных суппортах с поршнями на обеих сторонах тормозного диска это сделать сложнее. Недостатком плавающих суппортов является то, что они могут вызывать неравномерный износ тормозных колодок из-за перемещения самого суппорта.



Возможные неполадки суппортов

Рис. 6 Варианты деформации



  • Часть корпуса суппорта, которая охватывает наружный диаметр тормозного диска, называется мост. Давление тормозной жидкости вызывает действие силы P на каждой стороне суппорта, которая старается изогнуть его мост. Жесткость моста определяет жесткость всей конструкции суппорта, т. к. от жесткости конструкции зависят толщина поперечного сечения и масса суппорта.



  • Суппорт располагается между наружной стороной тормозного диска и внутренней стороной колесного диска, поэтому требования по пространству для его размещения диктуют проектирование суппорта с небольшой величиной поперечного сечения. К сожалению, это может привести к его изгибу. Чтобы повысить жесткость, суппорты тормозов гоночных автомобилей проектируют с широкими мостами.



  • Если тормозная колодка перекрывает размеры поршня, то она при действии тормозов будет изгибаться. Для обеспечения равномерного контакта рабочей поверхности тормозной колодки и тормозного диска используются несколько поршней.



Рис. 7 Суппорты с одним и двумя поршнями

  • Если устройство крепления суппорта податливое, то при перемещении может возникнуть его скручивание, а это, в свою очередь, вызывает неравномерный износ тормозных накладок, пружинистость и увеличивает ход педали тормоза.



  • Так как тормозной диск и кронштейн суппорта располагаются в разных плоскостях, последний воспринимает скручивающий момент во время приложения тормозов. Если кронштейн слишком тонкий, он будет скручиваться, вызывая прихватывание суппортом тормозного диска. Обычно толщина установочного кронштейна суппорта должна составлять не менее 12,7 мм.



Особенности эксплуатации дисковых тормозных систем

Для защиты внутренней рабочей стороны тормозного диска от попадания грязи и воды устанавливаются защитные экраны. Такое приспособление по своей конструкции напоминает тормозной щит барабанных тормозов. Защитные экраны оказывают сопротивление прохождению охлаждающего воздуха к тормозному диску, поэтому обычно не устанавливаются на дисковые тормоза гоночных автомобилей.

Что касается фрикционного материала дисковых тормозов, то он обычно приклеивается к боковой поверхности тормозных колодок, изготовленных из стального листа. Тормозные колодки продаются с уже прикрепленными тормозными накладками, повторно они не используются.

Нагрузка от тормозной колодки обычно не накладывается непосредственно на поршень в тормозном суппорте. На многих автомобилях между поршнем и тормозной колодкой устанавливаются противоскрипные шайбы, предназначенные для уменьшения шума, возникающего при вибрировании или дребезжании колодки по тормозному диску.



Подводя итоги

Мы рассмотрели устройство дисковых тормозных систем, особенности, преимущества, сильные и слабые стороны разных их типов. Из всего вышесказанного нетрудно сделать выводы о том, каким должна быть максимально эффективная тормозная система для гоночных автомобилей.



  • Для гоночных машин подходят только вентилируемые тормозные диски, которые охлаждаются быстрее. Чтобы температура на каждой стороне тормозного диска была одинаковой, на многих тормозах гоночных автомобилей ближайшая к колесу сторона тормозного диска тоньше, чем противоположная. Криволинейные вентиляционные отверстия тормозных дисков эффективнее для гоночных автомобилей, чем прямые. Направленные каналы вентиляции, по сравнению с традиционной прямой конструкцией, значительно повышают интенсивность прокачки воздуха по ним, улучшая теплоотдачу. Спиральная конструкция каналов более равномерно распределяет механические напряжения в диске, увеличивая ресурс и уменьшая вероятность образования трещин.



  • Перфорация диска, выполняя все те же функции по газоотводу, что и проточки, увеличивает площадь обдуваемой поверхности диска, улучшая охлаждение. При круглогодичной эксплуатации улучшает очистку диска от влаги и грязи.



  • Проставки и суппорты дисковых тормозов для гоночных автомобилей — из алюминиевого сплава. Легкая алюминиевая проставка улучшает характеристики управления автомобилем, снижает термические напряжения на тормозном диске. Низкий вес, благодаря использованию алюминия с малой удельной массой, снижает неподрессоренные массы, благоприятно сказываясь на качестве работы подвески автомобиля.



  • Фиксированный суппорт, рассчитанный на большее число экстренных торможений и обладающий повышенной гибкостью по сравнению с плавающим, идеален во время гонок.



  • Достаточную для эксплуатации гоночных автомобилей жесткость тормозных дисковых систем обеспечивают мосты увеличенной ширины. Благодаря увеличению и наилучшему распределению сечений «моста» (элемента, работающего на разжимающие суппорт нагрузки) получена повышенная жесткость суппорта к рабочим деформациям. Повышенная жесткость, суммируясь с общим снижением рабочих давлений и армированными тормозными шлангами, обладающими минимальной склонностью к увеличению объёма (разбуханию) при нагрузке, позволяет получить максимальную информативность на тормозной педали и возможность очень точно дозировать тормозной момент в системе.



  • Многопоршневая конструкция суппорта позволяет получить равномерное усилие прижатия тормозной колодки к диску, а разный диаметр поршней компенсирует разницу температурных условий работы колодки по площади контакта, предотвращая возможную неравномерность износа (конусность) по передней и задней кромкам. Повышенная общая площадь поршней в суппортах, изменяет передаточное отношение гидравлической системы, что приводит к значительному снижению рабочих давлений жидкости. Низкие давления снижают требуемое максимальное усилие на педали тормоза. Снижают нагрузку и вредные деформации на всех штатных деталях тормозной системы.



  • В случае использования «плавающей конструкции» диска, рекомендуемой для применения в режимах предельных нагрузок (на гоночном треке), позволяет полностью снять термо-напряжения относительно центральной части и предотвратить передачу избыточного тепла на ступичный подшипник. Обеспечивая нормальную работу и увеличенный ресурс этих деталей в самых жёстких условиях.



  • Чем больше диаметр тормозного диска, тем больше эффективный радиус приложения тормозного момента. Это позволяет увеличить максимальную тормозную мощность, развиваемую системой. От эффективного радиуса напрямую зависит площадь охвата рабочих поверхностей, являющихся одним из основных показателей возможностей диска по рассеиванию тепловой энергии.

И помните, качественные дисковые тормоза — это в первую очередь ваша безопасность. Учитывайте это при выборе подходящего варианта тормозной системы для своего авто.

Задние дисковые тормоза Lucas для Нивы и Шевроле Нивы. от 15" (+ с ABS). Просты и Надежны! Ставятся Легко!

Преимущества :

  • Начало срабатывания - одновременно с передними тормозами.
  • Компактность, высокая эффективность работы тормозов! Без ущерба прочности и безопасности!
  • Легкий контроль за состоянием колодок, без разборки механизма (замену колодок можно произвести самому).
  • Стояночный тормоз регулируется только при установке тормоза без дополнительных регулировок при эксплуатации.
  • Ресурс тормозных колодок и тормозных дисков стандартный для иномарки хорошего качества и зависит от режимов эксплуатации автомобиля.

Особенности:

  • Задний дисковый тормоз имеет встроенный механизм автоматической регулировки зазора. (патент на изобретение № 2193126 от 20-11-2002 г.)
  • Функции рабочего, стояночного и аварийного торможения осуществляется одними и теми же деталями.

Комплект поставки ЗДТ (TRW/Patron):

  1. Тормоз правый в сборе
  2. Тормоз левый в сборе
  3. Кронштейн крепления + кожух защитный заднего тормоза
  4. Серповидный кронштейн
  5. Диск заднего тормоза, не вентилируемый 2 шт.
  6. Болт М12*30
  7. Шайба пружинная 12
  8. Проставки 3 мм
  9. Сертификат

Продукция от TRW/Lucas отлично зарекомендовала себя среди автолюбителей и спортсменов своей надежностью и качеством.

Тормозные колодки стандартные для автомобиля Opel: Miles E110057 (Колодки тормозные (смесь Semi-Metallic) задние (OPEL ASTRA G, H) (без датчика + болты) (TRW GDB1515))

Тормозные диски (Patron, China): Pbd 2588


Руководство по установке задних дисковых тормозов

на автомобили ВАЗ 2121-2123 и их модификаций.

Указание:

При установке агрегатов, относящихся к системе тормозов, а также при прокладке трубопроводов необходимо соблюдать максимальную чистоту, поэтому снимать колпачки в местах соединения гидравлических впускных линий нужно непосредственно перед соединением с трубопроводом.

Настоящее руководство устанавливает последовательность установки заднего дискового тормоза, требования к монтажу тормозной системы автомобилей ВАЗ 2121-2123 и их модификаций.

Снятие барабанного тормоза.

Снятие барабанного тормоза выполняется согласно руководству по техническому обслуживанию и ремонту автомобилей ВАЗ 2121-2123 и их модификаций, раздел «Тормозной механизм заднего колеса. Снятие и установка».

Установка дискового тормоза заднего колеса.

1. Под соберите кронштейн крепления с кожухом защитным заднего тормоза на полуось вместо тормозного щита, вложив в центральное отверстие серповидный кронштейн.

Примечание: тормозные механизмы расположены на балке назад и вниз по ходу движения автомобиля.

2. Установите полуось в чулок балки. Затем установите тормозные диски и проставки.

3. Установите тормоз в сборе при помощи двух болтов М12х30 и гроверов.

4. Установите оригинальные тормозные трубки на балке.

5. Соедините наконечник тормозного шланга со штуцером трубки.

6. Пропустите наконечник троса привода ручного тормоза через втулку кронштейна, предварительно удалив с их наконечников кронштейн с отверстием диаметром 5 и заведите наконечник троса на зацеп рычага.

Примечание: для удобства монтажа троса рекомендуется удалить возвратную цилиндрическую пружину с наконечника.

7. Прокачайте задний контур согласно руководству по ремонту автомобиля, раздел «Удаление воздуха из гидропривода».

8. Отрегулируйте рычаг ручного тормоза на 5-6 щелчков.

• Дальнейшее обслуживание заднего дискового тормоза выполняется согласно руководству по техническому обслуживанию и ремонту автомобилей ВАЗ 2121-2123 и их модификаций, раздел «Тормозной механизм переднего колеса. Проверка технического состояния деталей. Замена тормозных колодок».

• При замене колодок поршень утапливается специальным приспособлением вращением по часовой стрелке. Настоящие тормоза ставятся в комплекте с колесами минимального размера 15 дюймов и литыми дисками.

* Со штампованными дисками (особенно китайскими - черными) возможно некоторое задевание о поверхность суппорта, потребуется доработка по месту (магазин в этом случае не несет ответственности за покупку, установку и эксплуатацию комплекта ЗДТ)

Замечание: При установке троса ручного тормоза нужно петлю сточить с обеих сторон, чтобы она залезала во втулку.

Как работают задние дисковые тормоза?

Ответ: Задние дисковые тормоза - это в основном то же самое, что и дисковые тормоза передних колес. Давайте обсудим, что такое дисковый тормоз, прежде чем мы разберемся, почему задние дисковые тормоза отличаются от передних дисковых тормозов. Дисковые тормоза несут ответственность за остановку вашего автомобиля. Они состоят из трех основных частей: тормозных колодок, суппорта и ротора. Тормозные колодки расположены с каждой стороны ротора и фактически прижимаются к ротору, чтобы остановить колесо и тем самым остановить ваш автомобиль.Подушечки создают необходимое трение, чтобы остановить автомобиль. Суппорт - это устройство, расположенное над ротором и содержащее обе тормозные колодки. Есть два типа суппортов: плавающие и фиксированные. Плавающий суппорт может сжиматься и содержит только один поршень. Когда тормоза задействованы, тормозная жидкость заставит поршень войти в тормозную колодку, которая будет давить на ротор. Затем другая сторона суппорта прижимает другую тормозную колодку к ротору, чтобы остановить колесо и транспортное средство.Фиксированный штангенциркуль не двигается; Итак, он содержит два поршня, расположенные с каждой стороны ротора. Когда тормоза задействованы, тормозная жидкость вдавливает оба поршня в каждую тормозную колодку, которые прижимаются к каждой стороне ротора, чтобы остановить колесо и автомобиль. Ротор представляет собой железный диск, соединенный со ступицей шины. Роторы работают рука об руку с тормозными колодками, останавливая ваш автомобиль. Опять же, когда вы нажимаете педаль тормоза, тормозные колодки вашего автомобиля прижимаются к ротору, создавая трение. Это трение позволяет вашему автомобилю останавливаться, а также выделяет огромное количество тепла.Роторы состоят из двух железных дисков, соединенных ребрами жесткости. Когда тормоза нажаты, тормозные колодки прижимаются к обоим железным дискам. Существует множество различных конструкций ребер роторов, но все они выполняют одно и то же. Они помогают рассеивать большое количество тепла, создаваемого трением между ротором и тормозными колодками. Эти ребра позволяют горячему воздуху выходить из ротора, а также направлять воздух для охлаждения ротора. Очень важно, чтобы роторы могли рассеивать большое количество тепла, чтобы они могли работать должным образом.Теперь, когда мы рассмотрели, как работают дисковые тормоза, давайте обсудим разницу между задними и передними дисковыми тормозами. Единственное отличие состоит в том, что задние дисковые тормоза должны включать стояночный / аварийный тормоз. Стояночные тормоза должны быть полностью отделены от обычных гидравлических тормозов вашего автомобиля на случай, если ваши обычные тормоза когда-либо полностью выйдут из строя. Есть два способа соединения стояночного тормоза с задним дисковым тормозом. Во-первых, задние дисковые тормоза содержат штопор, который при включении стояночного тормоза толкает поршень в тормозную колодку, чтобы остановить автомобиль.Задние дисковые тормоза также могут включать в себя отдельную барабанную тормозную систему, так что при включении стояночного тормоза тросы стояночного тормоза будут тянуть рычаг в барабанном тормозе, который сжимает тормозные колодки, чтобы остановить транспортное средство.

Полное руководство по дисковым тормозам и барабанным тормозам

Когда дело доходит до безопасности вождения, нет ничего важнее шин и тормозов. Вот руководство по двум типам тормозов для легковых автомобилей: дисковым и барабанным. Мы объясняем, как они работают, чем они отличаются и похожи друг на друга, почему вы можете использовать оба типа на одном и том же транспортном средстве, какой износ ожидается и какие детали потребуют обслуживания.


Основы тормозной системы

Дисковые и барабанные тормоза основаны на системе гидравлического давления. Торможение начинается с механического усилия - ваша нога нажимает на педаль тормоза.

  1. Поршень сжимает тормозную жидкость внутри главного цилиндра, расположенного под капотом вашего автомобиля рядом с двигателем. Это создает большое гидравлическое давление, генерирующее гораздо большую силу, чем небольшое усилие нажатия на педаль.

  2. Давление передается через тормозную жидкость через тормозные магистрали, а затем через тормозные шланги (гибкие трубки), которые соединяют магистрали с тормозными узлами на каждом колесе.

  3. Здесь колесные цилиндры преобразуют это гидравлическое давление обратно в механическую силу. Тормозной фрикционный материал прижимается к тормозному диску или барабану, замедляя или останавливая ваш автомобиль.

Основы дисковых тормозов

Дисковые тормоза сегодня встречаются на большинстве автомобилей.Они устанавливаются на переднюю ось, а часто и на заднюю. Чтобы остановить колесо (и вашу машину), дисковый тормоз использует суппорт с тормозными колодками для захвата вращающегося диска или ротора.

Суппорт - это узел, который крепится к транспортному средству с помощью кронштейна, так что он образует ротор. Он выглядит и функционирует как хомут. Он содержит:

  • Тормозные колодки: металлические пластины, склеенные материалом, обеспечивающим тормозное трение.
  • Один или два поршня для прижатия тормозных колодок к ротору при торможении.
  • Прокачной винт для обслуживания тормозов и замены жидкости.
  • Резиновое уплотнение поршня, которое предотвращает утечку тормозной жидкости и втягивает поршень при отпускании тормозов.
  • Пылезащитный чехол для предотвращения попадания загрязнений в цилиндр.
  • Зажимы против дребезжания, обеспечивающие устойчивость тормозных колодок.

Ротор изготовлен из чугуна или композитной стали / чугуна. Он прикреплен к ступице колеса и вращается вместе с колесом.Это поверхность контакта тормозных колодок. Когда вы нажимаете на тормоз, тормозная жидкость под давлением давит на поршни внутри суппорта, прижимая тормозные колодки к ротору. Поскольку тормозные колодки прижимаются к обеим сторонам диска, трение останавливает вращение колеса.

Роторы могут быть сплошными или вентилируемыми. Вентилируемые имеют большую площадь поверхности и легче рассеивают тепло.

Два типа дисковых тормозов

Существует два типа дисковых тормозов, названных по типу используемого тормозного суппорта: плавающий и фиксированный.

Плавающий суппорт (также называемый скользящим) является наиболее распространенным типом. Имеет один или два поршня. При срабатывании тормозов внутренняя тормозная колодка прижимается к диску, в то же время корпус суппорта перемещается ближе к ротору. Это действие прижимает внешнюю тормозную колодку к ротору.

Конструкция с фиксированным суппортом имеет один или несколько поршней, установленных с каждой стороны ротора. Сам суппорт не сдвигается с места: он жестко прикреплен к кронштейну тормозного суппорта или шпинделю.При включении тормозов движутся только поршни суппорта, прижимая тормозные колодки к диску.


Основы барабанных тормозов

Барабанные тормоза - это устаревший тип тормозов, не распространенный на современных автомобилях. Когда они используются, то только на задней оси.

Они не используют тормозные колодки в качестве фрикционного материала. Вместо суппорта, который прижимает тормозные колодки к ротору, барабанная тормозная система имеет колесный цилиндр с поршнями, которые выталкивают тормозные колодки внутрь вращающегося барабана. Этот контакт замедляет и останавливает вращение тормозного барабана и колеса.


Что лучше?

Хотя они оба работают с одной и той же базовой гидравликой, два типа тормозов работают по-разному. Дисковые тормоза более эффективны, обеспечивают лучшее тормозное усилие, легче рассеивают тепло и лучше работают во влажных условиях, при этом они менее сложны.

Большинство современных автомобилей имеют дисковые тормоза на всех четырех колесах. Некоторые базовые модели имеют диск на передней оси и барабан сзади, чтобы снизить затраты.Почему в этих моделях диск ставится спереди, а барабан сзади? Это связано с весовыми факторами. Типичный незагруженный автомобиль уже примерно на 10 процентов тяжелее спереди из-за двигателя. Затем, когда вы нажимаете на тормоз, вес автомобиля переносится на переднюю часть. Там требуется больше тормозной мощности, что делает его работой дисковых тормозов.

Вот сравнение дисковых и барабанных тормозов.

КПД

Тормозная сила. Дисковые тормоза быстрее применяют большее тормозное усилие, что сокращает тормозной путь.

Управление теплом. Поскольку они подвергаются воздействию воздуха, дисковые тормоза лучше охлаждаются. Компоненты барабанного тормоза не так подвержены воздействию воздуха, поэтому им требуется больше времени для охлаждения после торможения. Это может вызвать затухание тормозов, потерю тормозной способности при перегреве фрикционного материала.

Мокрая производительность. Дисковые тормоза лучше работают во влажных условиях, потому что они открыты для воздуха и могут легко сбивать воду. Кроме того, роторы высыхают из-за протаскивания по ним колодок. Когда вода попадает внутрь барабанного тормоза, она имеет тенденцию задерживаться внутри барабана, поэтому для высыхания фрикционного материала требуется больше времени.

Вес. Диски легче барабанных тормозов, рассчитанных на то же усилие.

Аварийный тормоз. Аварийный тормоз транспортного средства обычно применяется к задней оси. Эту функцию легче установить на барабанный тормоз, чем на суппорт или внутри ступицы ротора дискового тормоза.

Обслуживание

Уборка. Дисковые тормоза самоочищающиеся. Тормозные колодки «вытирают» ротор при включении. Барабанные тормоза закрыты и склонны к скоплению тормозной пыли с колодок, поэтому их необходимо периодически чистить.

Ремонт. Барабанные тормоза имеют больше оборудования и могут быть более сложными в обслуживании. Но замена колодок барабанных тормозов и колесных цилиндров обычно обходится дешевле, чем колодок и суппортов дисковых тормозов.


Техническое обслуживание

Поскольку тормозная система выделяет много тепла, многое может пойти не так. Торможение преобразует кинетическую (движущуюся) энергию транспортного средства в тепловую энергию (тепло), подвергая многие детали воздействию очень высоких температур.

Это означает значительный износ даже в нормальных условиях.Некоторые компоненты тормозной системы необходимо будет заменить в течение всего срока службы автомобиля. Для этого нет установленного интервала, поскольку он зависит от вашего стиля вождения, климата и дорожных условий.

Решение состоит в том, чтобы просто регулярно проверять и заменять колодки, башмаки и другие компоненты до того, как будет нарушено торможение или будут повреждены другие детали.

Фрикционный материал

Колодки дискового тормоза замедляют ротор из-за трения, и они изнашиваются при нормальной эксплуатации. В конце концов, они становятся слишком тонкими, чтобы функционировать должным образом.То же самое и с колодками барабанного тормоза. Фрикционный материал на колодке изнашивается, и торможение ухудшается.

Эти компоненты следует регулярно проверять. Вы не хотите ждать, пока колодки / башмаки изнашиваются до металла и не задевают ротор или барабан.

Остальные детали тормозной системы также важно содержать в исправном состоянии. Регулярное обслуживание тормозов также должно включать следующее.

Тормозная жидкость

Тормозную систему следует регулярно проверять на предмет утечек, а жидкость следует заменять каждые несколько лет (обычно при ремонте тормозов). Любая утечка в главном цилиндре, бачке тормозной жидкости, колесных цилиндрах, магистралях или шлангах снизит гидравлическое давление, создаваемое при срабатывании тормозов. По сути, система не может генерировать достаточное усилие, необходимое для создания тормозного усилия. Вы заметите, что вам нужно нажать на педаль тормоза намного дальше, чтобы замедлить ход или остановиться.

Также необходимо время от времени менять тормозную жидкость. Эта жидкость специально разработана для предотвращения коррозии гидравлических компонентов тормозов.Но время и влага могут повредить его способности выполнять эту важную работу.

Влага, которая проникает в жидкость, смешивается с тормозной жидкостью, понижая температуру кипения. Несмотря на то, что тормозная жидкость сопротивляется испарению, она с большей вероятностью закипит и превратится в пар при нагревании. В гидравлической системе будет меньше давления, что приведет к низкому - возможно, очень низкому - педали тормоза.

Наряду с влагой очень часто в жидкость попадают такие примеси, как ржавчина, дорожный песок или тормозная пыль, вызывая внутренние повреждения деталей и снижая эффективность торможения.

Уплотнения

Эти резиновые кольца предотвращают утечку гидравлической жидкости и защищают ее от влаги и загрязнений. Они также заставляют поршень возвращаться в исходное положение, поэтому тормозные колодки должным образом выходят из зацепления, когда вы отпускаете педаль тормоза. Если этого не произойдет, вы можете столкнуться с торможением и преждевременным износом тормозов, а при торможении автомобиль может тянуться в сторону.

Тормозные магистрали

Тормозные магистрали представляют собой стальные трубки, соединяющие главный цилиндр с тормозными шлангами.Губчатая педаль тормоза может означать, что в магистраль попал воздух.

Шланги

Тормозные шланги переносят гидравлическое давление от тормозных магистралей к колесным цилиндрам и суппортам. Резиновые тормозные шланги изгибаются, позволяя колесным цилиндрам и суппортам перемещаться вверх и вниз вместе с колесами по отношению к раме автомобиля. Если резина изнашивается, ваш автомобиль может тянуться в сторону во время торможения или вы даже можете потерять жидкость и тормозить. Если внутри шланга есть износ, мелкие частицы резины могут ограничить поток жидкости, вызывая тормозное усилие или сопротивление.

Роторы

Поверхность ротора может неравномерно истончиться из-за того, что тормозная колодка не отпускается, при этом колодка остается в контакте, даже если педаль тормоза не нажата. Когда это произойдет, вы почувствуете тряску или покачивание рулевого колеса при торможении.

Сапоги от пыли

Детали тормозной системы постоянно подвергаются воздействию дорожного мусора и тормозной пыли. Пыльник предотвращает попадание грязи в поршень суппорта. Если он выходит из строя и не может выполнять свою работу, может произойти повреждение поршня, что приведет к торможению, натягиванию и преждевременному износу.

Главный цилиндр

При выходе из строя главных цилиндров возможна внутренняя утечка. В этом случае вы можете получить низкую или плавную педаль без видимой потери жидкости. Регулярное обслуживание жидкости важно для продления срока службы цилиндра.

ПРИМЕЧАНИЕ: Существуют разные подходы к обслуживанию тормозов. Узнайте, почему важно обслуживать не только тормозные колодки или колодки барабанных тормозов.


Еда на вынос

Дисковые и барабанные тормоза устроены по-разному, но имеют несколько разные преимущества.Ваш автомобиль может иметь оба или только дисковые тормоза. Оба работают как часть гидравлической тормозной системы. Это система, которая находится под высоким давлением, подвержена сильному нагреву и может быть повреждена дорожной сажей, воздухом, тормозной пылью и влагой.

Важно регулярно проверять тормоза, чтобы все оставалось в надлежащем рабочем состоянии. Обратитесь к руководству вашего владельца за рекомендуемым графиком. Помните, что забавные звуки тормозов, запахи или производительность - это индикаторы, которые помогут вам сразу же доставить автомобиль в магазин.

Назначить встречу

Задние дисковые тормоза - все готово

Когда дело доходит до обсуждения истории Mopar, первое, что все вспоминают и о чем говорят, - это тот факт, что Mopar знал, как ехать быстро и побеждать в гонках. Машины часто оказывались в кругу победителей и были непревзойденными по своей способности ускоряться. Но, похоже, никто не помнит, что тормозные способности этих автомобилей порой неадекватны. Конечно, в стандартной комплектации Road Runner 70-х годов вполне мог останавливаться во время движения по городу - в 1970 году, но в условиях сегодняшнего трафика...

Есть много причин, по которым вы должны учитывать, когда дело доходит до перехода на дисковые тормоза. Основная причина - безопасность. Во-первых, барабанные тормоза легко повредить тепло и влага. Намочите их или нагрейте, и они не будут работать - точка. Даже когда они находятся в хорошем рабочем состоянии, они обладают неоптимальной тормозной способностью, особенно в сегодняшних условиях дорожного движения. Chrysler фактически представил стандартные дисковые тормоза на передней части своих автомобилей где-то в 1950-х годах, но только в середине 1960-х годов на рынке появились агрегаты с усилителем, которые облегчили управление дисковыми тормозами. Некоторые современные автомобили по-прежнему оснащены барабанными тормозами на задних колесах. Задние барабанные тормоза дешевле в производстве, чем дисковые, а поскольку передние тормоза транспортного средства фактически выполняют 70 процентов работы, эффективность заднего тормоза может быть принесена в жертву стоимости.

Поскольку барабанные тормоза действительно имеют свои ограничивающие факторы, и добавление передних дисковых тормозов к вашему автомобилю определенно является повышением безопасности и производительности, стоит ли делать модернизацию задних дисковых тормозов на вашем автомобиле? Это вопрос, на который только вы можете ответить для себя.Некоторые парни считают, что задних барабанных тормозов более чем достаточно для остановки их автомобилей, и это правда, что хорошая рабочая барабанная тормозная система на задней части автомобиля может нормально работать в нормальных условиях вождения - если у вас есть передние дисковые тормоза. Если у вас барабанные тормоза на всех четырех углах, просто вспомните последний раз, когда вы паниковали, когда перед вами выехал какой-то идиот, и скажите мне, что обновление того не стоит.

Само собой разумеется, что на машину нельзя установить задние дисковые тормоза, если спереди установлены барабаны.Что ж, вы могли бы, но когда вы нажмете на тормоз, ваши задние колеса заблокируются еще до того, как передние начнут тормозить. Но если автомобиля, оснащенного передними дисковыми тормозами и задними барабанными тормозами, достаточно, зачем переходить на задние дисковые тормоза? Начнем с того, что передние диски только на столько могут. Вы когда-нибудь замечали, что ваши задние барабанные колодки служат намного дольше, чем передние колодки / колодки? Нам сказали, что, установив на свой автомобиль задние дисковые тормоза, вы можете эффективно увеличить тормозное усилие на 30% вашей тормозной системе.Это означает, что вы останавливаетесь намного быстрее, что может пригодиться, когда этот идиот выйдет из строя перед вами.

Но вы можете быть обеспокоены тем, что добавление комплекта заднего дискового тормоза к вашему автомобилю будет слишком дорогим, и, конечно, вам придется выложить несколько сотен долларов за комплект, который работает на вашем автомобиле. Но сколько было бы кузова, если бы вы на самом деле столкнулись с вышеупомянутым идиотом?

Посмотреть все 13 фотографий1 Мы уверены, что вы, ребята, знаете, как удалить существующие барабанные тормоза, и Master Power прилагает инструкции к своим комплектам, поэтому мы сосредоточимся на установке.После снятия барабанных тормозов и осей пора приступить к их сборке. Сначала устанавливаем проставки. Прокладки необходимы для замены утраченной зоны толщины при снятии опорной пластины тормоза.

У нас было несколько близких звонков в наш Dart Sport, и это нас достаточно напугало, чтобы убедить нас провести небольшое исследование о том, что доступно в отношении комплекта задних дисковых тормозов. Но, как и вы, мы были более чем озабочены тем, сколько стоят эти комплекты. Посмотрим правде в глаза, существует множество комплектов, и в зависимости от выбранных вами вариантов они могут очень быстро стать дорогими.Мы действительно наткнулись на веб-сайт Master Power Brakes во время нашего исследования и были приятно удивлены, обнаружив базовый задний комплект для нашего Sport, который был не таким дорогим, как многие другие комплекты. В комплект Master Power Brakes входили 11-1 / 8-дюймовые вентилируемые роторы с разным профилем (это означает, что вы можете использовать их с колесами с 4-дюймовыми или 4-1 / 2-дюймовыми дисками с разболтовкой), однопоршневые суппорты с колодками. и встроенный стояночный тормоз, необходимые кронштейны, шланги и тросы. Это был полный комплект по разумной и экономичной цене.Но если бы мы их установили, увидели бы мы значительное улучшение тормозного пути. Единственный способ узнать это - заказать комплект и испытать его. Перед тем, как мы начали установку, мы отвезли нашу машину в местный промышленный парк, где проходили испытания, после 17:00, и устроили испытание. Мы решили, что разгоним Sport до 60 миль в час, и когда мы дойдем до отмеченного места на дороге, где мы начнем наши измерения, мы нажмем на тормоз и посмотрим, что произойдет.С нашими задними барабанными тормозами Sport преодолел тормозной путь в 133 фута 6 дюймов. По-видимому, это было довольно близко к тому месту, где все думали, что это должно быть, но что произойдет, когда мы установим комплект заднего дискового тормоза? Для этих результатов вам нужно будет прочитать конец нашей статьи.

По словам ребят из MP Brakes, если бы ваш автомобиль изначально был оборудован дисковыми / барабанными тормозами, он бы пришел с завода с комбинированным клапаном, который включает внутренний дозирующий клапан.Дозирующий клапан задерживает давление, подаваемое на передние суппорты, потому что пружины в задних барабанах не позволяют колодкам срабатывать так быстро. Эта "задержка" позволяет башмакам задних вальцов зацепиться немного раньше передних суппортов, тем самым уменьшая клевание носом. Для дисковой / дисковой системы вы не хотите использовать дозирующий клапан. Если в вашем автомобиле есть комбинированный клапан с внутренним дозирующим клапаном, комбинированный клапан следует либо заменить на тот, который не включает дозирующий клапан, либо дозирующий клапан можно снять, а отверстие закрыть заглушкой правильного размера.

Примечание редактора: Чтобы снять дозирующий клапан, сначала снимите колпачок и заглушку на конце комбинированного клапана. После этого просто снимите дозирующий клапан, а затем установите на место заглушку и Loctite.

Просмотреть все 13 фото3 Скоба легко устанавливается, следуя инструкциям.

Расположение, расположение, расположение

Существуют разные теории, слухи или просто предположения, когда дело доходит до фактического положения суппорта по отношению к ротору.Мы слышали, как ребята говорят, что тормоза лучше работают, когда суппорт находится за центральной линией ротора. Некоторые говорят, что лучше перед центральной линией. А другие говорят, что это не имеет значения. Мы даже видели ситуации, когда суппорты располагались в самом нижнем месте тормозных дисков. Считается, что, закрепляя на роторе самую низкую возможную точку, вы также создаете максимально низкий центр тяжести для колес. Суппорты, используемые в комплекте MP, поставляются GM, и конструкция этих суппортов предусматривает их установку за осями.Это позволяет тросам стояночного тормоза входить спереди. По словам нашего представителя в MP Brakes, «Мы подозреваем, что выбор места [от оригинального производителя] был выбран больше для упаковки, чем для чего-либо еще. Размещение передних и задних суппортов внутри (за шпинделями спереди и перед задние оси сзади) обеспечили бы немного более низкий центр тяжести, а также могло бы быть небольшое преимущество в полярном моменте инерции, но любая разница будет настолько незначительной, что мы сомневаемся, что ее можно будет заметить, особенно на улице машина."

Однопоршневой суппорт Однопоршневые суппорты уже много лет являются стандартом в тормозной системе. Однопоршневые суппорты очень просты и хорошо работают в большинстве случаев. Благодаря конструкции с одним поршнем ротор дискового тормоза сжимается между колодкой, которая неподвижна с одной стороны, и колодкой, которая перемещается поршнем суппорта с другой стороны. Преимущество этой конструкции состоит в том, что она очень проста и не подвержена утечкам или выходу из строя.

Четыре- Поршневой суппорт Четырехпоршневой суппорт был оригинальной конструкцией, используемой Chrysler.У этой системы был один серьезный недостаток - поршни с четырьмя суппортами имели в четыре раза больше шансов протечь или выйти из строя, поскольку их было четыре. Долговременная безотказная работа была движущей силой для разработки однопоршневого суппорта. Преимущество четырехпоршневых суппортов новой конструкции заключается в том, что суппорт менее склонен к изгибу под нагрузкой по сравнению с предыдущими конструкциями, которые удерживают колодки более равномерно прижатыми к ротору, обеспечивая большее трение и тормозную способность. В современных четырехпоршневых суппортах проблема утечки может быть практически устранена или значительно уменьшена, если отверстия поршня суппорта будут покрыты нержавеющей сталью.Это исключает коррозию отверстия, ведущую к протечкам.

Размер ротора Для эффективного торможения требуется преобразование кинетической энергии вашего автомобиля в тепло. Это тепло производится ротором, зажатым между колодками дискового тормоза. Быстрое рассеивание этого тепла имеет решающее значение для достижения хорошего торможения. По сути, чем больше размер ротора, тем эффективнее он рассеивает тепло, что приводит к лучшему торможению. Для большинства уличных применений 11-дюймового ротора более чем достаточно.

Вентилируемые роторы Вентилируемые роторы представляют собой два параллельных диска с воздушным пространством между ними. Между двумя дисками находятся движущиеся по воздуху ребра, которые удерживают два диска вместе. Эти ребра предназначены для увеличения скорости охлаждения ротора.

Роторы с перфорацией Лучшая эффективность торможения - это как можно более быстрое охлаждение ротора. Когда ротор просверлен поперечным отверстием, эти отверстия помогают отводить тепло и газы, которые накапливаются внутри ротора, и, следовательно, быстрее охлаждают его и лучше зажимают. Мы должны отметить, что некоторые специалисты считают, что поперечное сверление ротора действительно увеличивает его тенденцию к образованию тепловых трещин, которые развиваются из просверленных отверстий.

Роторы с прорезями Когда трение возникает в результате зажима суппорта, вместе с теплом от колодок выделяется газ. Теоретически эти щели помогают удалять газы, которые образуются под подушками. Хотя роторы с перфорацией и пазами не являются абсолютной необходимостью для уличного использования, они являются относительно недорогим обновлением при добавлении дисковых тормозов.

Часть Стоимость
Тормозной комплект 750,00 $
Металлическая трубка тормозной магистрали $ 6,00
Тормозная жидкость У нас уже было

Сколько мы заплатили. Вы можете платить меньше, а можете и нет.

Просмотреть все 13 фотографий8 Вам также потребуется установить новый главный трос электронного тормоза. Этот универсальный кабель входит в комплект и требует обрезки.Перед тем, как разрезать его, выключите регулятор натяжения электронного тормоза, чтобы вы могли иметь полный диапазон регулировки после того, как он снова будет соединен с новым тросом. Преобразование заднего дискового тормоза

- что еще нужно?

Были ли вы когда-нибудь в ситуации, когда вы ничего не делали, потому что думали, что это потребует больше работы, чем вы думали? Мы сами были в такой ситуации, и мы слышали от клиентов, что они хотели бы знать больше о чем-то, поскольку это изменило бы их решение.

Недавно к этому обратился заказчик, который восстановил все свои стандартные барабанные тормоза, а затем узнал больше о том, что нужно для завершения комплекта для переоборудования дисковых тормозов. Вначале он думал, что ему придется изменить кучу вещей, чтобы завершить преобразование. Чтобы помочь клиентам в будущем, мы подумали, что обсудим некоторые вопросы, которые возникают у людей при переоборудовании дисковых тормозов, и что еще может потребоваться сделать.

Дозирующий клапан

Первый вопрос, который задает большинство людей, касается клапана дозирования и того, что с ним делать.В большинстве случаев люди используют какой-либо комбинированный клапан, если у автомобиля уже есть передние дисковые тормоза, будь то переделанные ранее или заводские. Если имеется заводской клапан, вероятно, лучше заменить клапан на дисковый / дисковый комбинированный клапан из-за неизвестного. Что-то вроде нашего номера детали VL3359K подойдет идеально. Если в автомобиле уже есть универсальный комбинированный клапан, его можно переоборудовать в диск / диск. В обоих случаях мы пытаемся удалить дозирующий клапан из системы.Дозирующий клапан - это то, что удерживает давление в магистрали, идущее к передним тормозам при нажатии педали тормоза, что не дает автомобилю крениться, поскольку барабанные тормоза срабатывают немного дольше. В четырехколесном автомобиле мы хотим, чтобы все четыре тормоза работали равномерно.

Главный цилиндр

Следующая область, вызывающая беспокойство или размышление, - это главный цилиндр в 99 случаях из 100, нет ничего, что нужно менять при обсуждении преобразования главного цилиндра в заднем барабане в диск.Однако есть пара вещей, на которые стоит обратить внимание, чтобы убедиться, что вы не один из ста. Обычно размер отверстия в главном цилиндре, который работал со штатными колесными цилиндрами, будет работать с большинством суппортов, используемых в комплекте для переоборудования заднего дискового тормоза. Не может быть, если у используемого суппорта очень большой поршень. Например, некоторым нравится использовать суппорты D154 без стояночного тормоза сзади. У них очень большой поршень, и главному цилиндру будет трудно угнаться за объемом.Требуется изменение. Еще одна вещь, на которую следует обратить внимание, - это то, что вы не обязательно видите, но достаточно легко проверить. Некоторые главные цилиндры имеют остаточные клапаны, установленные внутри главного цилиндра. В таком случае их необходимо удалить, иначе задние тормоза будут постоянно тормозить.

Клапаны

Следующие несколько вещей намного проще, но они возникают в разговоре. Первый довольно простой и соответствует тому, что было упомянуто выше в отношении остаточных клапанов.Если в вашем автомобиле в настоящее время установлен главный цилиндр, расположенный под автомобилем, у вас, вероятно, есть внешние остаточные клапаны, чтобы предотвратить обратное попадание жидкости в главный цилиндр. Практически во всех случаях задняя часть, вероятно, представляет собой 10-фунтовый клапан. Его нужно заменить на 2-фунтовый клапан. Кроме того, многие люди зацикливаются на тормозных магистралях. Многие классические автомобили использовали линию 1/4 дюйма, идущую от передней части к задней части. Некоторые категорически утверждают, что ее необходимо изменить на линию 3/16 дюйма. Если вы полностью перемонтируете автомобиль во время переоборудования , Я бы, наверное, перешел на 3/16 дюйма, так как с ним намного легче работать. В противном случае оставьте линию 1/4 дюйма на месте. Это ничего не изменит в работе задних тормозов.

Тросы стояночного тормоза

Наконец, единственное, что нужно добавить, - это тросы стояночного тормоза. Эта конкретная часть преобразования и необходимость чего-либо действительно зависит от приложения. У некоторых автомобилей есть кабели оригинального оборудования, которые можно просто переоборудовать из крепления на тормозных барабанах в то, что требуется при новом переоборудовании. Однако в некоторых ситуациях потребуется совершенно новый кабель и подход.В этом случае, как правило, лучше всего посмотреть на некоторые из доступных универсальных кабельных систем, которые можно было бы использовать, например, наш номер детали HWC2500 и HWC2501. Что-то вроде этого может немного облегчить вашу жизнь.

Вопросы?

Надеюсь, это поможет прояснить некоторые неизвестные моменты при переоборудовании заднего дискового тормоза на вашем классическом автомобиле. Если мы что-то упустили или не рассмотрели вашу проблему, сообщите нам. Оставьте нам комментарий ниже или свяжитесь с нами по электронной почте или по телефону.Мы всегда готовы помочь.

Дисковые тормоза и барабанные тормоза: какие они, как работают, что лучше

Тормозная техника, как и технология подвески и технология топливной системы, за последние годы претерпела значительные изменения. Один из первых шагов, предпринятых для улучшения торможения, был сделан в начале 70-х годов, когда производители в массовом порядке перешли с барабанных тормозов на дисковые. Вот статья, в которой объясняется разница между дисковыми тормозами и тормозами.барабанные тормоза, что это такое, как работают, что лучше.

Что такое дисковые тормоза?

Дисковые тормоза (щелкните ссылку, чтобы увидеть фото), иногда обозначаемые как тормоза «dis k », используют плоский металлический диск в форме ротора, который вращается вместе с колесом. При включении тормозов суппорт прижимает тормозные колодки к диску (точно так же, как вы останавливаете вращающийся диск, сжимая его между пальцами), замедляя колесо.

Что такое барабанные тормоза?

Барабанные тормоза (щелкните ссылку, чтобы увидеть фото) используют широкий цилиндр, открытый сзади, похожий по внешнему виду на барабан.Когда водитель нажимает на педаль тормоза, изогнутые колодки, расположенные внутри барабана, выталкиваются наружу, трясь о внутреннюю часть барабана и замедляя колесо.

В чем разница между дисковыми тормозами и барабанными тормозами?

Дисковые тормоза обычно считаются лучше барабанных по нескольким причинам. Во-первых, они лучше рассеивают тепло (тормоза работают, преобразуя энергию движения в тепловую). При интенсивном использовании, например, при многократных резких остановках или при езде на тормозе по длинному склону, дисковые тормоза теряют эффективность дольше (состояние, известное как затухание тормозов).Дисковые тормоза также лучше работают в сырую погоду, потому что центробежная сила имеет тенденцию сбрасывать воду с тормозного диска и сохранять его сухим, тогда как барабанные тормоза собирают воду на внутренней поверхности, где тормозные колодки контактируют с барабанами.

Почему так много автомобилей до сих пор используют задние барабанные тормоза?

Все автомобили, продаваемые в США, используют дисковые тормоза для передних колес, но многие автомобили по-прежнему используют барабанные тормоза для задних колес. Торможение приводит к смещению веса автомобиля вперед, и в результате около 70% работы выполняется передними тормозами.(Вот почему ваши передние тормоза, как правило, изнашиваются быстрее.) Установив дисковые тормоза на передние колеса и барабанные тормоза на задние колеса, производители могут обеспечить большую часть преимуществ дисковых тормозов при одновременном снижении затрат. (Барабанные тормоза дешевле в производстве, чем дисковые, в основном потому, что они также могут использоваться в качестве стояночного тормоза, тогда как для дисковых тормозов требуется отдельный механизм стояночного тормоза.) Даже в этом случае автомобиль с дисковыми тормозами на четыре колеса (по сравнению с передними дисковыми / тормозами). задний барабан) по-прежнему будет обеспечивать превосходные тормозные характеристики в сырую погоду и на длительных спусках. (Тем не менее, вы всегда должны переключаться на пониженную передачу и позволять двигателю контролировать скорость автомобиля при длительных переходах на пониженную передачу.)

Как узнать, есть ли в моей машине дисковые или барабанные тормоза?

Если ваш автомобиль был построен в течение последних тридцати лет, то, скорее всего, у него дисковые тормоза на передних колесах, но могут быть барабаны сзади. Если у автомобиля есть колеса с большими отверстиями, вы можете увидеть часть или всю тормозную систему. Если смотреть сквозь колеса, дисковые тормоза выглядят следующим образом: плоский ротор расположен сзади от внутренней поверхности колеса, а более широкая деталь (суппорт) находится спереди или сзади диска.Барабанные тормоза выглядят так: цилиндрический барабан обычно прилегает к внутренней поверхности колеса.

Велосипедные дисковые тормоза | Руководство по дисковым тормозам

Больше не странно видеть велосипеды с дисковыми тормозами в поездках - от жестких тренировок на чемпионате мира по дороге до еженедельных поездок по магазинам и ползания в городских барах - тормоза, которые когда-то были только основным продуктом горных велосипедов, стали новый стандарт. (Даже команды World Tour ездят на них во время крупнейших велогонок с тех пор, как UCI одобрил их на сезон 2018 года.Черт возьми, даже пуристы из BICYCLING , которые яростно сопротивлялись дискам по эстетическим принципам, приняли их превосходную тормозную способность, превосходную модуляцию скорости и лучшие всепогодные характеристики на всех типах велосипедов.

Что еще лучше, теперь большая тормозная мощность доступна практически в любой ценовой категории. И хотя дисковые тормоза оказывают огромное влияние на вашу поездку, они могут быть тяжелее, а иногда и более сложными в обслуживании. Итак, являетесь ли вы противником или уже раскачиваете их, вот базовое руководство по дисковым тормозам и о том, как извлечь из них максимальную пользу.

Вам нравится работать на велосипеде. И мы тоже! Получите все самые лучшие советы с полным доступом к Bicycling.com!

Типы дисковых тормозов для велосипедов

Существует два основных типа дисковых тормозов: механический, который работает с тросами (как ободные тормоза), и гидравлический, который заменяет тросы гидравлической жидкостью в полностью герметичном трубопроводе . Когда вы тормозите, давление заставляет жидкость перемещаться в суппорт, прижимая колодки к диску.

Если вы заинтересованы в покупке велосипеда с дисковыми тормозами менее чем за 1000 долларов, вы, вероятно, в конечном итоге приобретете механические тормоза. Этот более дешевый вариант позволит вам тратить меньше и при этом иметь велосипед с надежным тормозом в любую погоду. Помимо цены, некоторые водители предпочитают дисковые тормоза с тросовым приводом, потому что с ними легче работать дома, и они совместимы с большинством механических тормозных рычагов. Но все больше велосипедов поступают с гидравлическими дисковыми тормозами. Этот более дорогой вариант, как правило, сложнее обслуживать домашним механиком.

Мы рекомендуем механику прокачать ваши тормоза (старая гидравлическая жидкость промывается и заменяется свежей), потому что вам нужно использовать правильную жидкость, которая соответствует вашему тормозу для надлежащего управления нагревом. Хотя это стоит больше, чем замена кабелей, это нужно делать только каждые шесть месяцев. (SRAM рекомендует прокачивать гидравлические дисковые тормоза каждые шесть месяцев. В официальных руководствах пользователя Shimano не указывается интервал обслуживания, но говорится о замене жидкости, когда она обесцвечивается.)

Суппорт дискового тормоза

Shutterstock

Тормозные рычаги прикреплены тормозными магистралями к суппортам, расположенным как на передних, так и на задних дисках. В суппортах установлены противоположные поршни, расположенные по обе стороны от ротора; Давление из тормозной магистрали воздействует на эти поршни, которые толкают тормозные колодки внутрь, чтобы контактировать с диском. Возникающее трение замедляет велосипед.

Техническое обслуживание суппорта дискового тормоза

Если ваш ротор не вращается свободно, вы знаете это - возникающие в результате трение, скрежет и визг сведут вас с ума - и это может стоить вам некоторого импульса.Обычно суппорт смещен.

Исправьте это, ослабив два болта крепления суппорта к раме или вилке ровно настолько, чтобы суппорт мог перемещаться из стороны в сторону. Покачивайте суппорт, чтобы убедиться, что он движется свободно, затем сильно потяните за соответствующий тормозной рычаг. Это прижмет суппорт к ротору. Удерживая тормозной рычаг вниз, чтобы удерживать суппорт на месте, затягивайте верхние и нижние болты до упора. Затем снова затяните верхний болт до указанного крутящего момента, а затем нижний болт.
Если вы отрегулировали штангенциркуль, но по-прежнему слышите трение, проверьте ротор - иногда они деформируются от удара или чрезмерного нагрева.

См. Регулируемый суппорт ниже:

Роторы с дисковыми тормозами

Роторы имеют диаметр от 140 миллиметров для шоссейных дорог и велокросса, а также до 205 мм для скоростных спусков на горных велосипедах. Как правило, для шоссейных и велокроссовых гонок используется длина от 140 до 160 мм, для горных велосипедов XC - 160 мм, для трейлрандинга - от 160 до 180 мм (иногда это сочетание с большим передним ротором), эндуро - 180 мм, а DH - от 200 до 205 мм.Роторы большего размера могут рассеивать тепло на большей площади поверхности, но они тяжелее, поэтому вам понадобится ротор наименьшего размера, с которым вы можете уйти для того типа катания, который вы обычно делаете.

Тревор Рааб


Обязательное обслуживание дискового тормоза

Topeak Nano TorqBar DX

;

При выравнивании суппортов или роторов вам понадобится прочный динамометрический ключ, чтобы добиться нужного натяжения.Этот делает свое дело.

Шлифовальные листы с зернистостью 220 3M Pro Grade Precision

Есть много хороших вариантов наждачной бумаги, но эта бумага с зернистостью 220 - премиум-класса.

Универсальный инструмент для дисковых тормозов Jagwire

Получите четыре отличных инструмента для дисковых тормозов в одном: паз для регулировки ротора, тормозную колодку / расширитель поршня, спускной блок и проставку.


Обслуживание ротора дискового тормоза

Если вы отрегулировали суппорт, но по-прежнему слышите трение, проверьте свой ротор: иногда они деформируются от удара или даже от перегрева.

«Почти ни один ротор не является идеально прямым», - говорит Майк Пережмыбида из High Wheel Cyclery в Онтарио, Канада.

Чтобы узнать, не деформирован ли ваш ротор, установите велосипед на подставку или переверните его, чтобы колесо могло свободно вращаться. Поищите между колодками колебание или зазор, открывающийся и закрывающийся. Если вы видите и то, и другое, ротор неисправен.

Часто, но не всегда, деформированные роторы можно просто согнуть с помощью инструмента для правки ротора, такого как многофункциональный инструмент для дисковых тормозов Jagwire. Обратите внимание на участок, который необходимо подправить, и поверните его в сторону от суппорта.Осторожно проведите инструментом вокруг ротора в этой части, чтобы выпрямить его. Это работает, только если ротор трется в одном конкретном месте. Если вы не уверены, ротор это или тормоз, лучше обратитесь к профессионалу, чтобы он все сделал правильно. Роторы - это прочные стопоры, но они хрупкие из стороны в сторону. «Если вы все же попробуете это сами, будьте очень нежны», - говорит Пережмыбида.

См. Регулировку ротора ниже:

Если есть признаки физического повреждения, такие как выбоины или деформация, которые невозможно исправить, пора заменить ротор. Роторы также необходимо заменять, если общая толщина тормозной поверхности менее 1,5 мм. Если у вас есть ротор какое-то время или вы подозреваете, что он истончается, используйте для измерения штангенциркуль Вернье или обратитесь в магазин.

Колодки дискового тормоза

Тормозные колодки находятся внутри суппортов. Они предназначены для зажима ротора на высоких скоростях, а это означает, что их основная задача (помимо остановки вашего велосипеда) - выдерживать воздействие тепла и трения.

Смола vs.Спеченные тормозные колодки

Тревор Рааб

Есть два основных типа тормозных колодок. Резиновые тормозные колодки (также называемые органическими) состоят из органических материалов, таких как стекло, резина и волокнистые связующие, связанные вместе смолой. Спеченные тормозные колодки (также известные как металлические) состоят из металлических зерен, которые соединяются друг с другом под высоким давлением.

На ощупь резиновые прокладки тише и сильнее кусаются. Они лучше справляются с жарой, но они могут исчезнуть по мере накопления тепла. Кроме того, они быстрее изнашиваются, особенно в грязных условиях. Спеченные колодки - это выбор для райдеров, которые в основном ездят на крутых горных велосипедах с подъемником. Они выделяют больше тепла, но менее восприимчивы к его воздействию; и они служат дольше при интенсивном использовании и во влажных условиях.

Пластиковые колодки - это то, что поставляется с большинством тормозов, но вам следует подумать о переходе на металлические, если вы больше, катаетесь по горной местности или ездите в основном в сырую погоду.

Обслуживание колодок дискового тормоза:

Если вы проверили свой суппорт и ротор, но все еще слышите ужасный визг при торможении, это может означать, что тормозная поверхность (включая колодки и / или роторы) загрязнена и требует очистки.

Отсоедините колесо и протрите изопропиловым спиртом чистую тряпку, чтобы протереть ротор, затем снимите колодки и очистите их. Также неплохо надеть одноразовые латексные перчатки; вы пытаетесь удалить грязь и масло с тормозной поверхности, а не добавить больше.Перед установкой убедитесь, что электроды полностью высохли.

См. Замену колодок дискового тормоза ниже:

SRAM рекомендует заменять колодки, если общая толщина опорной пластины и материала колодки составляет менее 3 мм. Shimano заявляет, что, когда толщина одного только материала колодки составляет менее полумиллиметра, его необходимо заменить. Если вы поменяете тип колодки (например, смолу на металлическую), поменяйте и роторы; колодки и роторы соединяются в пару за счет «подсыпки» небольшого количества материала колодки на ротор, что означает, что старый ротор не будет иметь оптимальных характеристик с новым типом колодки, потому что он уже нанесен на другой материал колодки.

Expert Disc Brake Hack

После того, как вы потратите несколько часов на свой велосипед с дисковыми тормозами, вы начнете постепенно изнашивать колодки и роторы. Если ваши тормоза начинают казаться менее эффективными, но вы уверены, что в колодках еще остались живые и все выровнены, проверьте, выглядят ли роторы глянцевыми. Если так, пора взять наждачную бумагу и приступить к работе.

Выберите наждачную бумагу с зернистостью не менее 200. Снимите колеса, затем аккуратно отшлифуйте каждый ротор до тех пор, пока глянцевая дымка не исчезнет, ​​и вы не увидите тусклый цвет со слегка текстурированной поверхностью.Благодаря этой новой текстуре роторы вашего велосипеда будут обеспечивать большее трение о тормозные колодки, когда вы тянете за рычаги, восстанавливая производительность, которую вы ожидаете от дисков. Этот недорогой способ не является панацеей, но он помог нашему штатному механику и логисту Джоэлю Нанкману продлить срок службы дисковых тормозов на долгие годы. Поздравляю, вы только что сохранили исправность тормозов.

Джо Линдси Джо Линдси - давний журналист-фрилансер, который пишет о спорте и открытом воздухе, здоровье и фитнесе, науке и технологиях, особенно там, где три элемента на диаграмме Венна пересекаются.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как заменить задние тормозные колодки для дисковых тормозов

Важно знать, когда пришло время заменить задние тормозные колодки. Если у вас дисковые тормоза сзади, вы можете повредить диски, если будете ждать слишком долго.При этом вам вообще не нужно очень часто заменять колодки заднего дискового тормоза. Большая часть вашего торможения осуществляется передними колесами, поэтому задние колеса практически не реагируют на движения. Визуальный осмотр подскажет, пора или нет.

Если ваши тормоза ремонтируются в мастерской, обязательно проверьте тормоза самостоятельно или покажите их вам, прежде чем производить какой-либо ремонт или замену.

Что вам понадобится

фото Джоша
  • Ударная отвертка - их можно получить примерно за 22. 99
  • Комплект новых тормозных колодок
  • Банка универсальной смазки
  • Банка WD-40
  • Банка Браклина
  • Тормозная жидкость с рейтингом DOT III или DOT IV
  • Хороший торцевой ключ на 3/8
  • Головка на 14 мм, торцевая на 17 мм, торцевая на 12 мм и гаечный ключ на 10 мм
  • Хорошие стойки для Джека и Джека (Безопасность прежде всего)
  • Головка для ввинчивания поршня

Снятие тормозного суппорта

фото Джоша

Надежно закрепив автомобиль или грузовик на домкратах, снимите задние колеса.Ослабьте болты, удерживающие тормозной суппорт, но пока не снимайте их полностью. У вас должно быть что-нибудь под рукой, чтобы повесить тормозной суппорт в сторону. Вы не хотите отсоединять тормозную магистраль (сильное кровотечение из тормозной системы), но вы также не хотите, чтобы вес суппорта давил на тормозную магистраль. Банджи-шнур хорошо работает как подвеска для суппорта.

Очистка их

фото Джоша

Когда все снято, самое время очистить все компоненты тормозов. Скопление пыли может повлиять на эффективность торможения, особенно когда дело касается охлаждения.

Очистка также значительно упрощает удаление старых компонентов и установку новых. Не всегда нужно чистить все, что вы ремонтируете, но с тормозами это имеет смысл.

Сжатие поршня и новых колодок.

фото Джоша

Теперь вы хотите взять купленный или имеющийся у вас инструмент для тормозных поршней и полностью завинтить поршень. Ослабьте спускной винт гаечным ключом на 10 мм и поверните поршень до упора.Первые несколько поворотов, вероятно, будут сложными, но после этого все будет легко. Убедитесь, что поршень выровнен так, чтобы ваша колодка подходила правильно! Как только вы закончите, полностью затяните спускной винт.

Теперь возьмите кронштейн суппорта и снова прикрутите его. Помните, что 14 мм идет сверху, а 17 мм снизу! Убедитесь, что у вас есть снятые с них шайбы.

Как только вы это сделаете, наденьте тормозные колодки на кронштейн. Возьмите суппорт и наденьте его на тормозные колодки.Это может быть проблемой из-за напряженного боя, но просто пошевелите немного, и все пройдет гладко. Вставьте два 12-миллиметровых болта обратно в суппорт и затяните их.

Обязательно проверяйте уровень тормозной жидкости после того, как все переставляете, и при необходимости замените его.

Завершение замены пэда

фото Джоша

Дважды проверьте, чтобы убедиться, что все плотно. Теперь вы можете снова поставить колесо, и вы готовы к работе!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
