Ходовая часть состоит из: Устройство ходовой части – Элементы ходовой части автомобиля, устройство

Устройство ходовой части

Устройство ходовой части автомобиля

Устройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство ходовой части автомобиляУстройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Устройство соврмененой подвески

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов:

зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля ЗИЛ 130Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

Управляемый мост— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

Упругие элементы подвески автомобиля

— Упругие элементы подвески машины — упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

— Конструкция листовых рессор

— Пружины

— Упругие пневматические элементы

— Упругие гидропневматические элементы

— Упругие резиновые элементы

— Направляющее устройство

— Рычаги направляющих устройств

— Гасители колебаний

— Строение амортизатора

— Устройство телескопической стойки

— Однотрубный амортизатор

— Устройство стабилизатора поперечной устойчивости

— Конструкция автомобильных шин

— Камеры

— Строение вентиля

— Ободная лента шины

— Устройство бескамерных шин

— Устройство шин и колес

Устройство ходовой части автомобиля

Рессора состоит изнескольких листов, стянутых хомутами. Каждый хомут прикреплен к нижнему скрепляемому листу рессоры и стянут болтом, на который надета распорная трубка, препятствуюящая зажатию листов рессоры.

К концам двух коренных листов и прикреплены чашки, которые упираются в резиновые опоры, зажатые вместе с концами рессор в кронштейнах и с крышками.

res

Развитие подвесок

Анализ развития подвесокгрузовых автомобилей как в нашей стране, так и за рубежом показал, что на грузовых автомобилях средней грузоподъемности применяются зависимые подвески с листовыми рессорами. Широкое распространение таких подвесок объясняется простотой их изготовления и обслуживания, а также тем, что они обеспечивают вполне удовлетворительные плавность хода и устойчивость автомобиля при современных скоростях движения. В подвеске, где полуэллиптическая листовая рессора выпол­няет функции направляющего устройства, большое значение имеет правильный выбор конструкции крепления рессор к раме автомобиля. Это связано с тем, что коренные листы рессор подвергаются воздействию комплекса сил и моментов, значительно возрастающих при эксплуатации автомобилей в тяжелых дорож­ных условиях. Если недооценить влияния этих нагрузок, эксплу­атационная надежность подвески резко снизится. Поэтому при выборе типа крепления рессор к раме был рассмотрен и проана­лизирован ряд наиболее распространенных на грузовых автомо­билях конструкций с учетом их надежности, удобства и простоты обслуживания (количество точек смазки), а также экономиче­ской целесообразности.

Основные типы крепления концов рессоры к раме или кузову автомобиля

— фиксированного конца рессоры(т. е. конца рессоры, воспринимающего все силы, действующие на подвеску) — с витым или отъемным ушком или на резиновой опоре;

— свободного конца рессоры(т. е. конца рессоры, восприни­мающего все силы, кроме продольных, возникающих при дви­жении автомобиля) — на серьге, на резиновой или скользящей опоре.

Сочетание креплений концов рессоры может быть самым раз­личным. На практике чаще всего применяется крепление фикси­рованного конца рессоры с витым ушком и свободного конца на серьге или скользящей опоре. Резиновые опоры обычно используют одновременно для креп­ления обоих концов рессоры. На автомобиле ЗИЛ-130 было решено применить отъемное ушко для крепления переднего конца рессоры и скользящую опору для заднего.

Соображения, которыми при этом руководствовались, приведены ниже. Крепление фиксированного конца рессоры с витым ушком отличается простотой конструкции, малой стоимостью и наи­меньшей массой по сравнению с креплениями других типов. Однако применение такого типа крепления на автомобилях, эксплуатируемых в тяжелых дорожных условиях, встречает ряд затруднений, связанных с обеспечением необходимой прочности ушка.

Наиболее распространенный и простой способ повышения прочности ушка путем увеличения толщины коренного листа не всегда дает положительный результат. Если увеличивать тол­щину только одного коренного листа, оставляя толщину осталь­ных листов неизменной, то это может привести к значительному снижению долговечности рессоры из-за преждевременной уста­лостной поломки утолщенного коренного листа. Если одновре­менно увеличить толщину коренного и остальных листов, то для сохранения заданных в расчете прогиба и среднего расчетного напряжения потребуется удлинить рессору, что не всегда воз­можно по компоновочным соображениям, и, кроме того, может привести к нерациональному увеличению массы рессоры в связи с уменьшением числа листов.

Крепление концов рессор на резиновых опорах используется в подвесках автобусов и некоторых моделей грузовых автомоби­лей. Резиновые опоры являются хорошим изолятором от шума и гасителем вибраций, их не надо смазывать и, кроме того, они позволяют при необходимости повысить долговечность рессор, когда по соображениям компоновки нельзя существенно увели­чить их длину. Тем не менее эта конструкция в мировой практике автомобилестроения получила весьма ограниченное применение на грузовых автомобилях по следующим причинам: повышенная масса узла по сравнению с узлами с другими способами крепле­ния; большая стоимость узла из-за необходи­мости применения резины высокого качества; снижение долго­вечности резиновых опор при работе с большими угловыми и продольными перемещениями.

Следует добавить, что при износе резиновых опор передних рессор передний мост получает возможность перемещаться в продольном направлении, в связи с чем нарушается кинема­тика рулевого управления. Это обстоятельство в сочетании с другими причинами способствует возникновению  вынужденных колебаний, которые при определенной скорости автомобиля вступают в резонанс с собственными колебаниями всей системы управляемых колес.

Крепление фиксированною конца рессоры с отъемным ушком применяется в тех случаях, когда витые ушки не обеспечивают надежного соединения. При этом креплении толщина коренного листа, а следовательно, н длина рессоры определяются в зави­симости только от вертикальных нагрузок. Отъемные ушки, так же как и резиновые опоры, позволяют при необходимости повы­сить долговечность рессор, когда по компоновочным соображе­ниям нельзя значительно увеличить их длину.

Отъемное ушко имеет отверстие правильной геометрической формы, поэтому втулку можно подвергнуть термообработке, что значительно повышает долговечность шарнира. Данная конст­рукция по сравнению с витым ушком отличается несколько по­вышенной трудоемкостью изготовления и большей массой.

Крепление свободного конца рессоры с помощью скользящей опоры было выбрано для подвески автомобиля ЗИЛ-130 прежде всего потому, что в этом случае наипростейшим образом исклю­чаются точки смазки. По долговечности указанный узел после соответствующей доводки конструкции не уступает креплению с помощью серьги н превосходит крепление на резиновой опоре.

Ходовая часть

Рессора состоит изнескольких листов, стянутых хомутами. Каждый хомут прикреплен к нижнему скрепляемому листу рессоры и стянут болтом, на который надета распорная трубка, препятствуюящая зажатию листов рессоры.

К концам двух коренных листов и прикреплены чашки, которые упираются в резиновые опоры, зажатые вместе с концами рессор в кронштейнах и с крышками.

res

Развитие подвесок

Анализ развития подвесокгрузовых автомобилей как в нашей стране, так и за рубежом показал, что на грузовых автомобилях средней грузоподъемности применяются зависимые подвески с листовыми рессорами. Широкое распространение таких подвесок объясняется простотой их изготовления и обслуживания, а также тем, что они обеспечивают вполне удовлетворительные плавность хода и устойчивость автомобиля при современных скоростях движения. В подвеске, где полуэллиптическая листовая рессора выпол­няет функции направляющего устройства, большое значение имеет правильный выбор конструкции крепления рессор к раме автомобиля. Это связано с тем, что коренные листы рессор подвергаются воздействию комплекса сил и моментов, значительно возрастающих при эксплуатации автомобилей в тяжелых дорож­ных условиях. Если недооценить влияния этих нагрузок, эксплу­атационная надежность подвески резко снизится. Поэтому при выборе типа крепления рессор к раме был рассмотрен и проана­лизирован ряд наиболее распространенных на грузовых автомо­билях конструкций с учетом их надежности, удобства и простоты обслуживания (количество точек смазки), а также экономиче­ской целесообразности.

Основные типы крепления концов рессоры к раме или кузову автомобиля

— фиксированного конца рессоры(т. е. конца рессоры, воспринимающего все силы, действующие на подвеску) — с витым или отъемным ушком или на резиновой опоре;

— свободного конца рессоры(т. е. конца рессоры, восприни­мающего все силы, кроме продольных, возникающих при дви­жении автомобиля) — на серьге, на резиновой или скользящей опоре.

Сочетание креплений концов рессоры может быть самым раз­личным. На практике чаще всего применяется крепление фикси­рованного конца рессоры с витым ушком и свободного конца на серьге или скользящей опоре. Резиновые опоры обычно используют одновременно для креп­ления обоих концов рессоры. На автомобиле ЗИЛ-130 было решено применить отъемное ушко для крепления переднего конца рессоры и скользящую опору для заднего.

Соображения, которыми при этом руководствовались, приведены ниже. Крепление фиксированного конца рессоры с витым ушком отличается простотой конструкции, малой стоимостью и наи­меньшей массой по сравнению с креплениями других типов. Однако применение такого типа крепления на автомобилях, эксплуатируемых в тяжелых дорожных условиях, встречает ряд затруднений, связанных с обеспечением необходимой прочности ушка.

Наиболее распространенный и простой способ повышения прочности ушка путем увеличения толщины коренного листа не всегда дает положительный результат. Если увеличивать тол­щину только одного коренного листа, оставляя толщину осталь­ных листов неизменной, то это может привести к значительному снижению долговечности рессоры из-за преждевременной уста­лостной поломки утолщенного коренного листа. Если одновре­менно увеличить толщину коренного и остальных листов, то для сохранения заданных в расчете прогиба и среднего расчетного напряжения потребуется удлинить рессору, что не всегда воз­можно по компоновочным соображениям, и, кроме того, может привести к нерациональному увеличению массы рессоры в связи с уменьшением числа листов.

Крепление концов рессор на резиновых опорах используется в подвесках автобусов и некоторых моделей грузовых автомоби­лей. Резиновые опоры являются хорошим изолятором от шума и гасителем вибраций, их не надо смазывать и, кроме того, они позволяют при необходимости повысить долговечность рессор, когда по соображениям компоновки нельзя существенно увели­чить их длину. Тем не менее эта конструкция в мировой практике автомобилестроения получила весьма ограниченное применение на грузовых автомобилях по следующим причинам: повышенная масса узла по сравнению с узлами с другими способами крепле­ния; большая стоимость узла из-за необходи­мости применения резины высокого качества; снижение долго­вечности резиновых опор при работе с большими угловыми и продольными перемещениями.

Следует добавить, что при износе резиновых опор передних рессор передний мост получает возможность перемещаться в продольном направлении, в связи с чем нарушается кинема­тика рулевого управления. Это обстоятельство в сочетании с другими причинами способствует возникновению  вынужденных колебаний, которые при определенной скорости автомобиля вступают в резонанс с собственными колебаниями всей системы управляемых колес.

Крепление фиксированною конца рессоры с отъемным ушком применяется в тех случаях, когда витые ушки не обеспечивают надежного соединения. При этом креплении толщина коренного листа, а следовательно, н длина рессоры определяются в зави­симости только от вертикальных нагрузок. Отъемные ушки, так же как и резиновые опоры, позволяют при необходимости повы­сить долговечность рессор, когда по компоновочным соображе­ниям нельзя значительно увеличить их длину.

Отъемное ушко имеет отверстие правильной геометрической формы, поэтому втулку можно подвергнуть термообработке, что значительно повышает долговечность шарнира. Данная конст­рукция по сравнению с витым ушком отличается несколько по­вышенной трудоемкостью изготовления и большей массой.

Крепление свободного конца рессоры с помощью скользящей опоры было выбрано для подвески автомобиля ЗИЛ-130 прежде всего потому, что в этом случае наипростейшим образом исклю­чаются точки смазки. По долговечности указанный узел после соответствующей доводки конструкции не уступает креплению с помощью серьги н превосходит крепление на резиновой опоре.

Ходовая часть: устройство,принцип работы,ремонт,диагностика. | НЕМЕЦКИЕ АВТОМАШИНЫ



Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

УСТРОЙСТВО ХОДОВОЙ ЧАСТИ

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми  и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.



Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки;  ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах.  Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно  вследствие разрушения сальников штока или попадания на  уплотнительные кромки посторонних механических частиц.

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

  1. Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
  2. Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
  3. Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
  4. Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
  5. Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли. Осмотрите все внимательно, на предмет утечки жидкости.
  6. Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки – могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
  7. Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
  8. Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
  9. Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Диагностика ходовой части автомобиля и ее ремонт

Как только возникают малейшие подозрения, что ходовая часть работает неисправно, необходимо доставить автотранспортное средство в сервис, где специалисты продиагностируют его, используя специально предназначенное для этого оборудование. Чем чаще эксплуатируется автотранспортное средство, тем более внимательно необходимо следить за его ходовой частью, диагностику которой, желательно делать через каждый 30 тысяч километров. Следует помнить, что к ремонту ходовой части нужно подходить ответственно. Конечно, можно просто заменить все детали, но в этом случае, стоимость ремонта будет достаточно высока. Оптимальным вариантом станет проведение  диагностики и выявление списка непригодных элементов.

Диагностика ходовой части автомобиля включает в себя: осмотр амортизаторов, рычагов, пружин, опорных чашек; проверку рулевых наконечников, шаровых опор; состояние узлов; проверку ступичных подшипников; проверку герметичности тормозной системы и гидросистем машины; определение степени износа дисков, шлангов, тормозных колодок и барабанов. Регулярная диагностика позволяет выявить неполадки ходовой части автомобиля на ранней стадии, когда отсутствуют четко выраженные признаки сбоя в работе каких-либо элементов. После проверки всех неисправностей, мастера помогут определить проблемы, которые могут возникнуть у автомобиля в будущем и предотвратить их появление. На основе диагностики специалисты составляют перечень необходимых ремонтных работ и приступают к их выполнению.

ПОХОЖИЕ СТАТЬИ:

  • Компрессия двигателя — какая должна быть.
  • 2018 Audi A6 Sport по цене от $ 52,175 в сша.
  • 6 Советских автомобилей для водителей-инвалидов
  • Не заводиться инжекторный двигатель: проблемы и решения
  • Гидроусилитель руля: описание,функции,назначение,устройство,фото,видео.
  • Рулевой редуктор: описание,устройство,принцип работы,регулировка,виды.
  • BMW Group инвестирует 200 миллионов евро в аккумуляторную батарею
  • Замена ремня привода распределительного вала и натяжного ролика
  • Volkswagen passat b5: описание,характеристики,фото,видео,обзор,тест-драйв.
  • Мерседес 221 описание характеристики неисправности фото видео обзор
  • Топ 20 самых безопасных семейных внедорожников
  • Новый спортивный Opel / Vauxhall Insignia — видео.
  • Масляный фильтр описание,замена,устройство,типы,поломки,виды,фото,видео.
  • Бмв х6: обзор,характеристики,комплектация,цены,фото,видео,интерьер.
  • 12 сумасшедших салонов автомобилей,часть 2

Ходовая часть автомобиля. Общие сведения

Ходовая часть автомобиля состоит из трех основных элементов:

  • остова;
  • движителя;
  • подвески.

Остов

Остов является основанием машины, связывающим все механизмы в единое целое. Он может быть рамным, полурамным и безрамным. У легковых автомобилей роль рамы выполняет кузов, называемый несущим. Для крепления двигателя и передней подвески служит короткая рама, прикрепленная к полу кузова.

Движитель

Различают следующие типы движителей:

  • колесные
  • гусеничные
  • полугусеничные

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

  • диска
  • обода
  • эластичной шины

По устройству различают шины:

  • камерные
  • бескамерные

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Подвеска

Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.

Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.

Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.

Shemy-podvesok-traktora-i-avtomobilya

Рисунок. Схемы подвесок трактора и автомобиля: а — зависимой: 1 — передняя ось; 2 — цапфа колеса; 3 — рессора; 4 — рама; б — независимой: 1 — верхний рычаг; 2 — рама автомобиля; 3 — пружина; 4 — нижний рычаг; 5 — стойка; в — с индивидуальным подрессориванием колеса: 1 — передняя ось; 2 — кронштейн; 3 — направляющая; 4 — пружинная рессора; 5 — цапфа колеса.

При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.

 Podveska-avtomobilya-ZIL-130

Рисунок. Передняя подвеска автомобиля ЗИЛ-130: 1 — передний кронштейн; 2 — стремянка ушка; 3 — рессора; 4 — рама; 5 — буфер рессоры; 6 — накладка; 7 — амортизатор; 8 — буфер на раме; 9 — обойма; 10 — хомут; 11 — задний кронштейн; 12 — стремянки.

Ходовая часть автомобиля

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: — передней и задней подвески колес, — колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах. Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины — «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать — кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска — это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска — это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса. При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса). В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов. Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы. Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова. Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой. Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Глава III. Ходовая часть

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы, действующие на автомобиль со стороны дороги.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами и быстрые колебания с малыми амплитудами. От быстрых колебаний защищают резиновые опоры двигателя и коробки передач, мягкая обивка сидений и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: — передней и задней подвесок колес; — колес и шин.

Выбрать другой раздел:

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний, передаваемых от неровностей дороги на кузов автомобиля.

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как колеса автомобиля связаны с кузовом, а для примера возьмем… деревенскую телегу.

Если вы никогда не ездили на деревенской телеге, то, вспоминая какой-нибудь фильм, можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову», в результате чего все проселочные ямы и ухабы отзываются на седоках. Мало того, на большой скорости телега в буквальном смысле слова «рассыпается» и происходит это именно из-за ее «жесткости».

Дабы наш транспорт служил подольше, а «седоки» чувствовали себя получше, колеса автомобилей связаны с кузовом не жестко.

К примеру, если поднять автомобиль в воздух, то его колеса отвиснут и будут «болтаться», подвешенные к кузову на рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины «железные», но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать, кузов имеет возможность перемещаться относительно колес, которые движутся по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска (рис. 44), это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой (задние колеса). При наезде на неровность дороги одного из колес второе наклоняется на такой же угол.

Рис. 44. Схема работы зависимой подвески колес автомобиля

Независимая подвеска (рис. 45), это когда колеса одной оси автомобиля жестко друг с другом не связаны (передние колеса). При наезде на неровность дороги одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

Рис. 45. Схема работы независимой подвески колес автомобиля

Упругий элемент подвески (пружина или рессора) служит для смягчения ударов и колебаний, передаваемых от дороги к кузову.

Гасящий элемент подвески — амортизатор (рис. 46) необходим для гашения колебаний кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из полости А в полость Б и обратно.

Рис. 46. Схема амортизатора: 1 — верхняя проушина; 2 — защитный кожух; 3 — шток; 4 — цилиндр; 5 — поршень с клапанами сжатия и «отбоя»; 6 — нижняя проушина; 7 — рычаг подвески; 8 — кузов автомобиля

Стабилизатор поперечной устойчивости автомобиля (рис. 47) предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах.

Рис. 47. Детали передней подвески: 1 — подшипники ступицы переднего колеса; 2 — колпак ступицы; 3 — регулировочная гайка; 4 — шайба; 5 — цапфа поворотного пальца; 6 — ступица колеса; 7 — сальник; 8 — тормозной диск; 9 — поворотный кулак; 10 — верхний рычаг подвески; 11 — корпус подшипника верхней опоры; 12 — буфер хода сжатия; 13 — ось верхнего рычага подвески; 14 — кронштейн крепления штанги стабилизатора; 15 — подушка штанги стабилизатора; 16 — штанга стабилизатора; 17 — ось нижнего рычага; 18 — подушка штанги стабилизатора; 19 — пружина подвески; 20 — обойма крепления штанги амортизатора; 21 — амортизатор; 22 — корпус подшипника нижней опоры; 23 — нижний рычаг подвески

На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти в отрыв от земли. В отрыв ему не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля.

При наезде какого-либо колеса на препятствие стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Выбрать другой раздел:

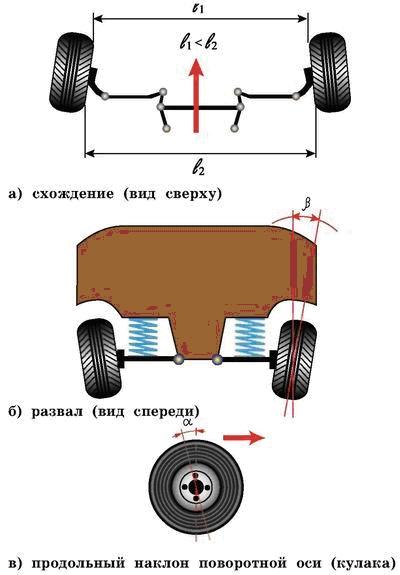

Углы установки передних колес

Раз уж мы начали говорить об устойчивости и управляемости автомобиля, то имеет смысл сразу разобраться и с углами установки передних колес.

Наверняка вы слышали такие слова, как «схождение» и «развал». Чаще водители произносят их сокращенно и слитно — «сход-развал». Давайте разберемся с тем, что означают эти слова.

Если отойти от машины подальше (по ходу движения), обернуться и посмотреть на колеса, то те из вас, у кого «глаз-алмаз», смогут увидеть, что передние колеса стоят на дороге не перпендикулярно ей и не параллельно друг другу (рис. 48). Они как бы «развалились» в стороны от вертикальной оси, а траектории их движения «сходятся» в перспективе, то есть они смотрят чуть-чуть друг на друга. Ну, так это и есть углы установки передних колес, что в обиходе называется «развал» колес и их «схождение» («сход»).

Это были углы, видимые острым глазом. Но есть еще и невидимые: продольный и поперечный углы наклона оси поворотной стойки (кулака) подвески колес, углы одновременного поворота правого и левого колес автомобиля. Невидимые углы устанавливаются на заводе-изготовителе автомобиля и, как правило, не требуют вмешательства со стороны водителя на протяжение всего срока службы машины.

Рис. 48. Углы установки передних колес

«Развал» и «схождение» колес обеспечиваются и регулируются с помощью специально предназначенных для этого шайб в подвеске передних колес и за счет укорачивания или удлинения боковых тяг в рулевом приводе.

А для чего нужны все эти углы?

Есть пухлые тома и немало научных работ по одному из разделов науки об автомобиле — о его управляемости. В объеме этой книги мы ограничимся лишь основными понятиями этого раздела.

Давайте вернемся к забытому нами велосипеду.

При езде на велосипеде заметно наблюдается эффект стабилизации. За счет продольного наклона вилки переднего колеса (вперед по ходу), это колесо всегда стремится занять положение для движения прямо. Именно по этой причине на велосипеде можно ехать, не держась за руль!

В автомобиле эффект стабилизации тоже присутствует. Если вы не ухватились за рулевое колесо с «побелением костяшек пальцев», то машина хочет и будет двигаться прямо. Водителю следует лишь немного корректировать направление прямолинейного движения автомобиля.

Эффект стабилизации создается не только за счет продольного наклона вертикальной оси поворотной стойки подвески передних колес, но и остальными вышеперечисленными углами.

Все эти углы, вместе взятые, обеспечивают: — устойчивое прямолинейное движение автомобиля; — уменьшение усилия, прикладываемого к рулевому колесу на повороте; — качение передних колес на повороте, без проскальзывания; — самовозвращение передних колес в положение прямолинейного движения по окончании поворота; — смягчение ударов по подвеске колес от неровностей дороги; — снятие излишних нагрузок с наиболее ответственных деталей и подшипников.

Можно догадаться о ваших мыслях относительно этого списка. Успокойтесь, перед вами не диссертация, а книга о принципиальном устройстве легкового автомобиля. Поэтому вам надо знать лишь то, что углы эти есть, что их необходимо поддерживать в пределах рекомендаций завода-изготовителя вашего автомобиля и пользоваться теми «благами», которые эти углы дают.

Тем, кто уже водит автомобиль, пусть даже он пока учебный, не мешает знать и использовать на практике одно из перечисленных свойств правильно установленных передних колес.

После поворота направо или налево передние колеса сами хотят вернуться в исходное положение (для движения прямо), и не стоит им мешать. Вам надо лишь слегка придерживать рулевое колесо и оно, скользя в ваших руках, самостоятельно найдет свое среднее положение. А если честно, то в последний момент рулю надо все-таки немного помочь, так как скорость его возврата по мере приближения к исходному положению, заметно снижается. На практике это выглядит так — сначала руль активно скользит в руках, а потом водитель слегка его доворачивает.

Выбрать другой раздел:

Колеса и шины

Колеса принимают крутящий момент от двигателя и за счет сил сцепления с дорогой обеспечивают движение автомобиля. Колеса также воспринимают и сглаживают удары и толчки от неровностей дороги.

Колесо состоит из (рис. 49): — диска с ободом; — шины.

Диск, с приваренным к нему ободом, крепится к ступице колеса (см. рис. 47) или к полуоси заднего моста с помощью нескольких специальных болтов или гаек. В дальнейшем диск вместе с ободом будем называть просто «диском», так как на легковых автомобилях, в отличие от грузовиков, обод не является съемным. Мало того, сварные стальные диски постепенно вытесняются с рынка дисками литыми (изготовленными методом литья из легких сплавов), которые с ободом составляют единое целое.

Шина может быть камерной или бескамерной.

В камерной шине находится резиновая камера, которая заполняется воздухом. Шина без камеры раньше называлась покрышкой.

Шина состоит из каркаса (корда) и протектора, а также боковин и бортов (рис. 49).

Рис. 49. Колесо легкового автомобиля: 1 — диск колеса; 2 — обод; 3 — борт; 4 — камера; 5 — боковина; 6 — корд; 7 — протектор

Каркас шины является главной несущей частью, ее силовой основой. Он выполняется из нескольких слоев специальной ткани — корда.

Корд воспринимает давление сжатого воздуха изнутри и нагрузки от дороги снаружи. Материалом нитей корда могут служить: хлопок, вискоза, капрон, нейлон, металлическая проволока, стекловолокно и другие материалы.

Протектор — это толстый слой резины с определенным рисунком, который расположен на наружной поверхности покрышки и непосредственно соприкасается с поверхностью дороги.

Рисунок протектора может быть дорожным, универсальным и специальным. Выбор покрышки с тем или иным рисунком протектора зависит от предполагаемых условий эксплуатации автомобиля.

Каждый человек меняет обувь в зависимости от сезона. Если туфли на высоком каблуке идеальны для сухого асфальта или паркета, то в них абсолютно невозможно передвигаться по грязи, мокрому снегу или льду. А шины, это обувь вашего автомобиля, и если вы подбираете рисунок протектора в зависимости от условий эксплуатации, то поступаете очень мудро. Это повышает безопасность движения вашего автомобиля, а также обеспечивает безопасность других участников дорожного движения.

Разглядывая «зимнюю» покрышку, обратите внимание на рисунок протектора — он может быть «направленным». Это означает, что такая покрышка должна вращаться по направлению стрелки, нанесенной на ее боковине. При этом покрышка устанавливается только на правую сторону автомобиля или только на левую. Перестановка колес с направленным рисунком протектора шин с одной стороны машины на другую не допускается!

В бескамерной шине отсутствует, и не предусмотрена, резиновая камера для воздуха. Полость, заключенная между покрышкой и ободом, должна быть герметичной, так как непосредственно она и заполняется воздухом. Поэтому диск для бескамерной шины отличается от обычного диска наличием уплотняющих буртиков на ободе (рис. 49 б). При покупке дисков на это следует обращать внимание. Если вы используете шины с камерой, то подойдут любые диски, буртики вам не помешают.

Шины бывают с диагональным и радиальным расположением нитей корда, в зависимости от конструкции каркаса.

В диагональных шинах (рис. 50 а) нити корда располагаются перекрестно под углом 35-38° и соединяют боковины покрышки по диагонали. На легковых автомобилях такие шины уже не применяются.

В радиальных шинах (рис. 50 б) нити корда расположены по отношению к бортам почти под прямым углом.

Основными достоинствами радиальных шин являются: хорошее сцепление с дорогой, малое сопротивление качению и большой срок службы. Они более эластичны, чем диагональные, поэтому поездка на автомобиле становится более комфортной и безопасной. В тоже время, при небрежном отношении к радиальным шинам срок их службы может снизиться до первого наезда на бордюрный камень (ввиду слабых по прочности боковин таких шин).

Маркировка шин

При покупке шин внимательно изучайте их маркировку. Например, на боковине шины можно увидеть надпись 175/70 R13. Это означает следующее:

175 — ширина профиля шины в миллиметрах,

70 — соотношение высоты профиля шины к ее ширине в процентах,

R — радиальная шина (с радиальным расположением нитей корда),

13 — посадочный диаметр шины в дюймах (1 дюйм равен 2,54 см).

Параметры шин и дисков для конкретной модели вашего автомобиля вы можете найти в заводской инструкции по его эксплуатации.

Выбрать другой раздел:

Основные неисправности подвески и колес

Шум и стуки в подвеске возникают из-за ослабления болтов крепления, износа шарниров, поломки пружины, неисправного амортизатора.

Для устранения неисправности необходимо проверить и подтянуть крепления элементов подвески, а вышедшие из строя узлы и детали заменить на новые.

Повышенный и неравномерный износ шин происходит по причине износа шаровых шарниров подвески, дисбаланса колес, при нарушенных углах установки передних колес и грубого стиля вождения.

Для устранения неисправности следует восстановить углы установки передних колес, заменить изношенные детали, отбалансировать колеса и изменить стиль вождения.

Увод автомобиля в сторону от прямолинейного движения происходит в случае нарушения углов установки передних колес, неодинакового давления воздуха в шинах, деформации рычагов передней подвески, неодинаковой жесткости пружин, повреждения верхней опоры одной из телескопических стоек, поломки стабилизатора поперечной устойчивости автомобиля.

Для устранения неисправности необходимо отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя, выровнять давление воздуха в шинах, заменить изношенные или деформированные детали и узлы.

Повышенные вибрации при движении могут появиться из-за дисбаланса колес, вздутия на боковине шины, повреждения (деформации) дисков колес, неудовлетворительного состояния подшипников ступиц колес, износа шаровых опор рычагов подвески.

Для устранения неисправности следует отбалансировать колеса, заменить поврежденные шины и диски колес, отрегулировать или заменить подшипники ступиц, заменить шаровые опоры.

Выбрать другой раздел:

Эксплуатация ходовой части

Наверное, каждый владелец автомобиля понимает серьезность последствий неисправностей, которые могут возникнуть в ходовой части автомобиля. Ведь даже на разумной скорости эти неисправности могут привести к печальным последствиям, а о любителях «безумной» скорости в этом случае лучше и не говорить.

При нормальной эксплуатации ходовой части элементы подвески колес обычно не требуют тщательного визуального контроля. Но если что-то начало поскрипывать, повизгивать или издавать другие необычные звуки, появились заметные вибрации, машина стала немного приседать на один бок, то тогда надо обязательно найти источник дискомфорта и устранить его причину.

Проблемы, возникающие при замене пружин, рессор, рычагов или подшипников ступиц колес, лучше доверить мастеру. Конечно, читающие эту книгу водители из сельской местности будут смеяться над постоянным «посыланием» к механику. Если живешь «на земле», а ближайший автосервис далеко, то приходится все делать самому и это нормальное явление.

Заменить неисправный узел в сборе бывает не сложно. Но попытка залезть внутрь, допустим, амортизатора или другого сложного устройства с нашим любимым инструментом молотком, заканчивается, как правило, выбрасыванием этого узла после ремонта максимум через неделю.

Кстати, об амортизаторах и экзаменационных билетах. Если амортизаторы не работают, то при наезде на любую неровность дороги передняя или задняя часть автомобиля может после этого долго качаться в вертикальной плоскости (прыгать по дороге), несколько ухудшая управляемость автомобиля и комфортность поездки. Естественно, неисправный амортизатор следует заменить, но эксплуатировать автомобиль с неисправными амортизаторами ПДД не запрещают.

Срок службы подвески колес и самих колес тесно связан со стилем вождения автомобиля. Любая грубость в отношении машины будет активно отражаться на состоянии и долговечности ходовой части.

На дорогах встречаются ямы, трамвайные и железнодорожные рельсы, а также прочие препятствия для движения. При неосмотрительном проезде таких препятствий возможна деформация диска колеса. Если выправить диск не удается, то его необходимо заменить, иначе он своими вибрациями может вывести из строя всю подвеску.

Помните о том, что современная шина «боится» ударов о бордюрные камни, разлитого бензина или дизельного топлива, других агрессивных жидкостей и, конечно, различных острых предметов, в изобилии присутствующих на наших дорогах.

Пройдитесь по обочине любой дороги хотя бы с полкилометра. После этого, у вас пропадет желание объезжать стоящие в пробке автомобили с правой стороны. Количество железяк и осколков стекла, просто валяющихся или вдавленных в землю на дороге, около нее и на обочине, превышает все разумные пределы. Однажды автору этих строк довелось «поймать» колесом свечу зажигания, которая впилась своей верхней частью в протектор шины и дошла-таки до своей цели — до камеры.

Эксплуатируя колеса, следует помнить о необходимости их периодической балансировки. При движении с малой скоростью или по плохой дороге дисбаланс практически никак не влияет на поведение машины. Но если дорожные условия позволяют двигаться с большой скоростью, то на неотбалансированных колесах у вас это не получится из-за самопроизвольного «дерганья» рулевого колеса и сильной вибрации всего автомобиля. Кроме активного износа не прошедших балансировку шин, идет интенсивнейший износ всех элементов трансмиссии, ходовой части, рулевого управления и тормозной системы. Неопытные водители, пренебрегающие балансировкой, добровольно выводят из строя свой автомобиль.

В случае прокола колеса монтаж-демонтаж и вулканизацию лучше делать в специализированной мастерской, где одновременно можно будет и отбалансировать это колесо.

Идеальный вариант для автомобиля и водителя, когда все пять колес имеют одинаковые шины, когда они отбалансированы и накачаны воздухом с одинаковым давлением. Давление в современных шинах, как правило, не удается определить на глаз. И если вы не старый профессионал, определяющий правильность накачки колес ударом ноги по покрышке, то следует взять в руки манометр, «Инструкцию по эксплуатации» вашего автомобиля и проверить давление в шинах. А вообще эту проверку необходимо производить хотя бы раз-два в неделю. Поездки на колесах с разным давлением приводят к повышенному износу покрышек, а сам автомобиль в это время весьма неустойчив на дороге.

Рекомендуется периодически производить перестановку колес (для их равномерного износа) согласно схеме, предлагаемой инструкцией к автомобилю.

Прочие повреждения колес и их подвески в процессе эксплуатации автомобиля являются проявлением неаккуратности водителя, манеры «бить» колесами бордюры и рельсы, делать повороты с обязательным визгом резины. А ведь все это приводит к аварийному состоянию машины и незапланированным расходам. Если такой водитель не слушает рекомендаций, не следует закону дороги и продолжает издеваться над машиной, то последствия «шуток» с ходовой частью автомобиля могут быть самые непредвиденные и печальные. Это то самое ружье, которое уж если висит на стене, то обязательно когда-нибудь выстрелит.

Выбрать другой раздел:

Неисправности ходовой части, при которых Правила дорожного движения запрещают эксплуатацию транспортных средств

5.1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей — 1 мм, автобусов — 2 мм, мотоциклов и мопедов — 0,8 мм.

Чтобы понять, о чем идет разговор, возьмите в руки свои ботинки и рассмотрите рисунок подошвы. Если рисунка нет, значит, его высота равна нулю и при ходьбе по скользкой дороге вы будете постоянно поскальзываться, а может быть и падать. Если рисунок выступает и не сильно изношен, то ходить удобно, обувь надежно фиксирует своим рисунком (протектором) положение ноги человека на дороге. А если ваша обувь имеет рельефную горную подошву, то вообще никаких проблем нет.

То же самое относится и к рисунку протектора автомобильной шины. При сильном износе протектора шин автомобиль начинает значительно хуже «цепляться» за дорогу и легче скользить по ней.

Выбрать другой раздел:

Требования к протектору шин прицепа такие же, как и к шинам автомобиля-тягача.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

Вы познакомились с устройством шины и должны понимать всю опасность возможных последствий при незначительных с виду «внешних повреждениях», и тем более при повреждении основы покрышки — корда. Давление воздуха в шине большое, приблизительно 1,8-2,2 кг/см?. Самая опасная неприятность, которая может случиться при движении на поврежденной шине — это мгновенный выход воздуха из шины («взрыв» шины). В этом случае автомобиль внезапно отклоняется в сторону вышедшего из строя колеса.

Особенно опасен «взрыв» переднего колеса, при котором машина сворачивает в сторону резким прыжком! Требуется немало усилий, чтобы удержать автомобиль на дороге, снизить скорость и остановиться. Неопытный водитель при этом обычно пугается и теряется, в результате чего автомобиль может вылететь на обочину дороги (при «взрыве» правого колеса) или на полосу встречного движения (при «взрыве» левого колеса).

Когда «взрывается» заднее колесо тяжелых последствий, как правило, не наступает. Лишившись одного из задних колес, автомобиль не «прыгает» в сторону, а лишь активно «хочет» уйти с дороги, и водителям обычно удается вернуть его на место.

Для любого водителя, так же как и для пешехода, абсолютно понятно, что если его обувь износилась и прохудилась, то ее надо менять на новую. Иначе можно простудиться и заработать насморк.

С «обувью» для машины то же самое! Изношенные и поврежденные шины надо менять. В противном случае, последствия могут быть намного серьезнее и страшнее насморка.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

Комментировать отсутствие одного или нескольких болтов крепления колес, а также слабую их затяжку, не очень хочется.

Вершиной преступной беспечности водителя является ситуация, когда он теряет колесо при движении автомобиля.

Если вы думаете, что такого не бывает, то ошибаетесь, спросите у «бывалых» водителей.

Начало «болтания» колеса при движении автомобиля может почувствовать любой водитель и даже пассажир. Определив, какое из колес ненадежно закреплено, необходимо сразу же устранить неисправность. Учтите, оторвавшееся и укатившееся на полкилометра колесо может натворить немало бед!

Трещины диска колеса приводят к тому, что колесо уже не «убегает» от автомобиля, а остается на дороге грудой железа вперемешку с резиной. Во избежание такой «перспективы» необходимо контролировать состояние дисков колес и незамедлительно менять поврежденные диски на новые.

Замятые и деформированные диски колес создают сильные вибрации, которые при движении машины передаются на рулевое колесо и выводят из строя не только элементы рулевого управления и подвески колес, но и детали других узлов автомобиля.

Неисправности ходовой части автомобиля по степени тяжести последствий сравнимы, пожалуй, с отказом тормозов или рулевого управления, при этом могут пострадать абсолютно посторонние люди. Поэтому в вопросе контроля состояния узлов и деталей ходовой части автомобиля следует быть особо внимательным и предупредительным.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

Пешеходам не приходит в голову носить обувь на два-три размера больше или меньше своего, поскольку в такой обуви совершенно невозможно передвигаться. В то же время, некоторые водители пытаются «обуть» свою машину в неподходящую «обувь», да еще потом, после аварии на повороте дороги, спрашивают: «А чего это она (покрышка), соскочила, а?»

Для каждого автомобиля выпускаются соответствующие шины. Во времена всеобщего дефицита трудно было найти любую шину. Сейчас это сделать совсем не сложно. В продаже есть огромный ассортимент отечественных и импортных шин (позволяли бы только средства). При покупке новых шин для своей машины обращайте внимание не только на их размер, но и на другие параметры. Шины должны соответствовать модели именно вашего автомобиля.

С допустимой нагрузкой проблем обычно не бывает, так как запас прочности современных шин очень большой. Но, найдя на чердаке завалявшуюся покрышку, сначала стоит уточнить, подходит ли она по допустимой нагрузке к вашему двухтонному джипу.

5.5. На одну ось транспортных средств установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, ошипованные и неошипованные, морозостойкие и не морозостойкие, новые и восстановленные.

Опять вернемся к нашей обуви. Если на одну ногу надеть ботинок, не соответствующий тому, что надет на другую ногу, то передвигаться будет, мягко говоря, неудобно как по снегу, так и по паркету.

Эффект, возникающий при этом, можно ощутить, надев на одну ногу туфлю на высоком каблуке и кожаной подошве, а на другую без каблука и на рифленой резиновой подошве. Представить ваше состояние во время прогулки, а также реакцию окружающих, не сложно.

Когда дело касается безопасности — шутки в сторону! На одной оси автомобиля должны быть установлены обе диагональные или обе радиальные покрышки. В противном случае, из-за разницы в характеристиках диагональных и радиальных шин, при движении машину обязательно будет «уводить», а при интенсивном или экстренном торможении вам будет гарантирован занос автомобиля. Это связано с тем, что, в то время как диагональная шина «стоит колом» на дороге, радиальная «распластывается» по асфальту. Соответственно, у колес справа и слева будет различный коэффициент сцепления с дорогой, что неминуемо приведет к уводу автомобиля в сторону при движении и к его заносу при торможении.

Рисунок протектора шин на одной оси автомобиля тоже должен быть одинаковым, иначе опять не избежать «танцев» на дороге. Ваш автомобиль не будет двигаться по заданной траектории, что особенно опасно в условиях интенсивного движения и на скользкой дороге.

На паре передних колес автомобиля допускается иметь рисунок протектора, отличающийся от пары задних. Но в этом случае неудобно пользоваться запасным колесом. При проколе одного из колес вы будете вынуждены или нарушить закон, или возить с собой два запасных колеса, по одному для каждой пары.

Все вышеизложенное относится также и к колесам прицепа. Если у вас встал вопрос о замене покрышек на прицепе к своей машине, то не имеет смысла покупать комплект шин другого типа или с рисунком протектора, отличным от колес самого автомобиля. Лучше, если шины тягача и прицепа будут взаимозаменяемы, так удобнее и дешевле.

Выбрать другой раздел:

Устройство и выды механизмов управления автомобилем

Добавить комментарий

Ваш адрес email не будет опубликован.
