Щиток приборов на высокой панели ВАЗ 2109: обозначение и схема, как её снять своими руками

Содержание:

  1. Высокая панель приборов
  2. Комбинация приборов
  3. Снятие

Автомобили ВАЗ 2109 с завода оснащаются низкими и высокими приборными панелями. Сегодня мы познакомим вас с особенностями высокой панели, ее обозначениями и щитком приборов.

Щиток

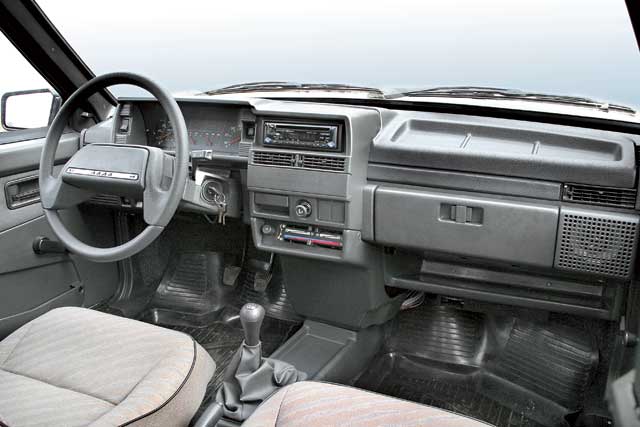

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Высокая приборная панель

Номер элемента

Что это

1.

Выключатель зажигания

2.

Выключатель аварийного сигнала

3.

Рычаг управления стеклоочистителем и омывателем лобового стекла

4.

Гнездо радиоприемника

5.

Центральные сопла системы отопления и вентиляции салона

6.

Бортовой компьютер (доступен не во всех комплектациях)

7.

Приборная панель

8.

Крышка бардачка (вещевой ящик)

9.

Боковые сопла системы отопления и вентиляции салона

10.

Облицовка динамика (громкоговорителя)

11.

Полка

12.

Выключатели электростеклоподъемников (доступны в определенных комплектациях)

13.

Прикуриватель

14.

Панель управления отоплением и системой вентиляции салона

15.

Рычаг переключения КПП

16.



Рычаг ручного стояночного тормоза

17.

Пепельница

18.

Ручка перекрытия воздушной заслонки карбюратора

19.

Педаль газа

20.

Педаль тормоза

21.

Сцепление

22.

Выключатель звукового сигнала (клаксон)

23.

Выключатель подсветки приборной панели

24.

Гидрокорректор фар

25.

Выключатель обогрева передних кресел (доступен в комплектации)

26.

Выключатель задней противотуманной оптики

27.

Выключатель передних противотуманных фар (доступен не в каждой комплектации)

28.

Выключатель обогрева стекла сзади

29.

Рычаг привода замка капота

30.

Рычаг управления поворотниками и светом

31.

Переключатель наружной оптики

32.

Комбинация приборов

Чтобы устранить определенные неисправности, следить за параметрами работы двигателя, систем автомобиля, необходимо при первом знакомстве с ВАЗ 2109 обязательно узнать, как устроена комбинация приборов с высокой панелью.

Комбинация приборов

Приведем ниже схему, а также ознакомим вас с компонентами данного узла.

Комбинация приборов

Номер элемента

Что это

1.

Спидометр

2.

Ручка сброса показаний пробега за сутки

3.

Счетчик пробега за сутки

4.

Счетчик общего пробега автомобиля

5.

Показатель уровня топлива в баке

6.

Световая панель бортовой системы контроля

7.

TEST

8.

STOP

9.

Контрольная лампа поломки стоп-сигнала и габаритов

10.

Контрольная лампа падения уровня жидкости торможения

11.

Контрольная лампа падения уровня жидкости охлаждения

12.

Контрольная лампа износа передних тормозных колодок

13.

Контрольная лампа падения уровня жидкости в омывательном бачке

14.

Контрольная лампа падения уровня масла в картере мотора

15.

Указатель температуры жидкости охлаждения

16.

Тахометр

17.

Контрольная лампа активации стояночного тормоза

18.

Контрольная лампа Проверьте мотор (Check Engine) системы впрыска топлива

19.

Контрольная лампа закрытия воздушной заслонки мотора (карбюратора)

20.

Контрольная лампа резервного запаса топлива

21.

Контрольная лампа аварийного давления масла

22.

Лампа включения указателя правого поворотника

23.

Контрольная лампа разрядки аккумулятора

24.

Контрольная лампа левого поворотника

25.

Контрольная лампа при не пристегнутых ремнях безопасности

26.

Контрольная лампа при незакрытых дверях

27.

Контрольная лампа активации габаритной оптики

28.

Контрольная лампа при включении дальнего света

29.

Контрольная лампа Проверьте двигатель системы токсичности

Снятие

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

  • Ремонт, модернизация системы отопления;
  • Кузовной ремонт;
  • Замена старой панели на новую;
  • Покраска автомобиля;
  • Шумоизоляция кузова и пр.

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

  1. Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
  2. Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
  3. Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
  4. Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
  5. Снимите ручку, которая отвечает за обороты электромотора вентилятора.
  6. Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
  7. Отключите колодку с проводами от переключателя режимов вентилятора печки.
  8. Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
  9. Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
  10. Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
  11. Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
  12. Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
  13. Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу.
    Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
  14. Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
  15. Открутите центральный крепеж от накладки панели.
  16. Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
  17. Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
  18. Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
  19. Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
  20. Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.
  21. Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
  22. Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
  23. Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
  24. Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.
  25. С каждой стороны панель открутите по одному нижнему крепежному винту.
  26. Рассоедините питающую проводку подсветки бардачка.
  27. Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
  28. Демонтируйте крепежные элементы направляющей тяги печки салона.
  29. Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.

Один из многих винтов

Ваши дальнейшие действия напрямую зависит от причин, из-за которых вы решили пройти этот нелегкий путь по демонтажу приборной панели.

Снятие панели, как вы можете заметить, процесс не сложный, но хлопотный. Много деталей, элементов, крепежей. Здесь самое главное четко придерживаться инструкции и не забывать, что демонтаж — только половина пути. Некоторые сталкиваются с проблемами в процессе обратной сборки.
