Типы динамометрических ключей и их особенности
динамометрический ключ
Одним из распространённых видов точного инструмента в автосервисных мастерских, при сборке разнообразных конструкций и оборудования являются динамометрические ключи. Чтобы сделать правильный выбор, вы можете ознакомиться с основными видами динамометрического инструмента в данной статье.
- динамометрические ключи предельного типа
- динамометрические ключи индикаторного типа
- динамометрические отвертки
Динамометрические ключи предельного типа.
Динамометрические ключи предельного типа являются самыми распространёнными. Они часто используются при сборке в машиностроении, в частности в автомобилестроении.
Как правило, это серийное производство. Также ключи применяются для обслуживания оборудования и автомототранспорта. Динамометрические ключи предельного типа с большим пределом измерения активно применяются при сборке металлических конструкций и строительных ферм.
Предельные или, другими словами щелчковые, ключи работают по принципу предварительной установки значения момента затяжки. При достижении заданного значения момента срабатывает механизм, раздается оповещающий щелчок, далее ключ временно перестает передавать момент на крепеж.
Предельные динамометрические ключи принципиально подразделяются на ключи регулируемые и ключи с предварительно установленным моментом (preset).
Регулируемые ключи это ключи, на которых момент затяжки регулируется при помощи шкалы.
На ключах с предварительно установленным моментом нужное значение момента предварительно выставляется при помощи тестера или другого оборудования. Это значение не может быть изменено оператором, без использования обозначенного выше оборудования.
Трещоточный механизм упрощает работу оператора, а ключи с возможностью использования сменных головок различного типа позволяют производить работы в труднодоступных местах.
Допустимая погрешность предельного динамометрического ключа фирмы Tohnichi составляет 3%.
Индикаторные динамометрические ключи.
Ключи индикаторного типа применяются для одиночных операций по затяжке, а также для контрольных измерений. Ключи широко применяются в автомобилестроении, в ремонте и сервисе. Ключи индикаторного типа с большим пределом часто используются для контроля крепежа при сборке металлических конструкций и в строительстве.
Этот тип динамометрических ключей подразделяется на:
- ключи со стрелочным циферблатом
- ключи с прямой индикацией
- цифровые индикаторные ключи.
Индикаторные ключи со стрелочным циферблатом — это точный и удобный в работе инструмент. Циферблат показывает величину прикладываемого усилия.
Значение на циферблате можно зафиксировать при помощи пойнтера (вспомогательной стрелки).
Динамометрические ключи прямой индикацией момента затяжки используются как при мелкосерийной сборке, так и для контрольных измерений. Это ключи так называемого старого дизайна. Надежный, долговечный и недорогой инструмент.

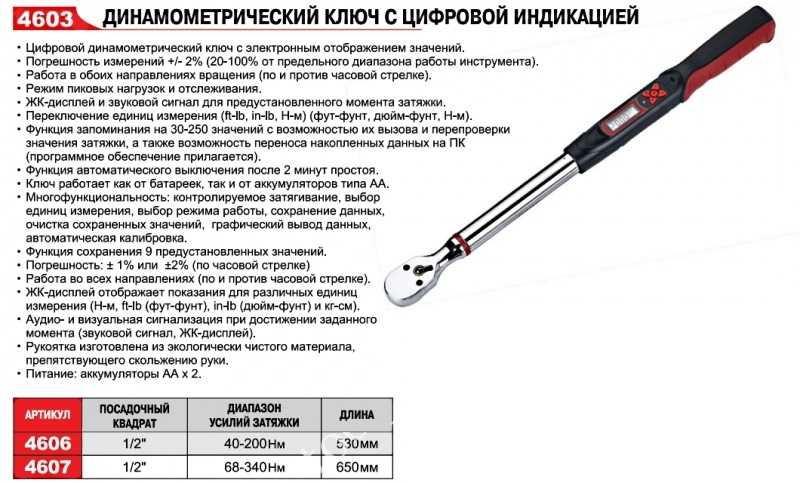

Точность цифровых динамометрических ключей
±1%. Основное предназначение этой модели контрольное, инспекционное измерение, проверка качества выполненных работ. Для передачи полученных данных при измерениях ключ может быть подключен к компьютеру по кабелю, также существуют версии с подключением при помощи Bluetooth. Широко применяется на участках качества в автомобилестроении.Чтобы обеспечить предельную точность ключей всех типов рекомендуется проводить периодическую стендовую диагностику и делать калибровку согласно Методике Поверки.
Динамометрические отвёртки.
Преимущество динамометрических отверток заключается в их компактных размерах, позволяющих работать инструментом в узких, вертикальных пространствах, где нет достаточного места для поворота ключа.
Диапазоны моментов отверток значительно ниже, чем у ключей.
Основные типы динамометрических отвёрток это:
- отвертки предельного типа,
- отвёртки индикаторного типа
- цифровые отвертки
Отвертки предельного типа с прокручивающейся муфтой предназначены для работ в серийном производстве, обслуживании и т.д. Точность ±3%. Затяжка по часовой стрелке. Подразделением этого типа отверток являются отвертки предельного типа с предустановленным моментом. Значение момента на них предварительно выставляется и не может быть изменено оператором.
Динамометрические отвёртки индикаторного типа с круговым циферблатом используются как для контролируемой затяжки крепежа,так и для контрольных измерений. Точность ±3% от заданного параметра. Затяжка осуществляется по и против часовой стрелки.
Цифровые отвертки с прямой индикацией момента, используется для затяжки крепежа или контроля и инспекции уже произведенных работ.
Динамометрическая отвёртка с цифровым дисплеем и трещоточным механизмом Tohnichi имеет точность ±1%. Затяжка также по и против часовой стрелки.
Чтобы обеспечить предельную точность отверток всех типов рекомендуется проводить периодическую диагностику и делать калибровку согласно Методики Поверки.
Если вы хотите купить динамометрический ключ или отвертку, обращайтесь в нашу компанию по телефону: (812) 448 47 90 или e-mail: [email protected]. Мы поможем подобрать подходящую модель, оформим заказ в короткие сроки и без задержек доставим по указанному адресу.
Типы динамометрических ключей по видам приводного механизма.
1. Привод в виде квадрата наиболее распространенный удобный и дешевый вид привода, предназначен для использования с торцевыми шести или двенадцатигранными головками под соответствующий квадрат.
Могут использоваться также специальные удлинители и карданные шарниры
виды динамометрических ключей
1.
1. Квадрат 1/4″ = 6,3 мм усилие от 0 до 30 Нм.
1.2. Квадрат 3/8″ = 10 мм усилие от 5 до 55 Нм
1.3. Квадрат 1/2″ = 12,5 мм усилие от 20 до 300 Нм наиболее распространенный типоразмер приводного квадрата
1.4. Квадрат 3/4″ = 20 мм усилие от 80 до 1500 Нм
1.5. Квадрат 1″ = 25 мм усилие от 600 до 2000 Нм
1.6. Квадрат 1 1/2″ = 40 мм усилие от 1500 до 3000 Нм
При относительно не больших усилиях, возможно использовать для затяжки специальные головки с насадками под шлиц(IS), внешний и внутренний шестигранник(IN), TORX(TX), крест(PH) или крест(PZ), звезда и т.д.
У отдельных марок ключей(на пример DREMOMETR) затяжку можно производить прикладывая усилие к любым частям динамометрического ключа.
Динамометрические ключи с приводом в виде квадрата делают абсолютно все производители, кто только отважится производить динамометрический инструмент
2. Динамометрические ключи имеют, также крепление с прямоугольным пазом
динамометрический ключ рожковый с насадками
для специальных быстросъемных насадок SE.
Специальный фиксирующий штифт гарантирует удобство и быстроту работы. Используются два типоразмера 9х12 и 14х18 мм.
Усилия вставки 9х12 в диапазоне от 0 до 150 Нм.
Усилие вставки 14х18 в диапазоне от 40 до 400 Нм
Находят применение, при работе в труднодоступных и неудобных местах. Очень универсальны.
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 41 мм
2.2. Насадки накидные от 7до 41 мм
2.3. Насадки с открытым зевом 10 до 22 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 1/4″ до 3/4″ для торцевых головок
2.5. С квадратом от 1/4″ до 3/4″для торцевых головок
2.6. Под шестигранник 1/4” или 5/16” для отверточных вставок
2.7. С реверсивной трещоткой под кольцевой ключ. 10 13 17 19 мм
2.8. Насадки приварные для исполнительного инструмента
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа.
Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
Данные насадки выпускаются многими производителями динамометрического инструмента. Формально они взаимозаменяемы, но лучше использовать насадки того же производителя, что и динамометрический ключ.
3. Приводной механизм, у динамометрических ключей, бывает также цилиндрического вида. Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и быстрое выполнение задачи
Позволяет работать с болтовыми соединениями в тесных и труднодоступных местах, можно работать как в прямом так и в боковом направлении.
К сожалению, единый стандарт для производителей данного типа инструмента нет. У компании GEDORE из 3. То есть 16 мм, 22 мм и 28 мм. У некоторых производителей типоразмеров 5.
Усилия для инструмента с диаметром цилиндра 16 мм составляет от 0 до 400 Нм, для динамометрических ключей с цилиндром 22 мм составляет от 110 до 850 Нм и при диаметре цилиндра 28 мм от 520 до 1000 Нм.
*
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 75 мм(есть и дюймовые размеры)
2.2. Насадки накидные от 7до 80 мм(есть и дюймовые размеры)
2.3. Насадки с открытым зевом 10 до 27 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 3/8″ до 3/4″ для торцевых головок
2.5. С квадратом от 3/8″ до 3/4″для торцевых головок
2.6. С шестигранным окончанием от 3 до 8 мм
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа. Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
У различных производителей, есть достаточно большой ассортимент насадок различного назначения, но с точки зрения автора у GEDORE, оптимальный подбор наконечников динамометрического инструмента, который позволяет решить практически любые задачи монтажа оборудования и металлоконструкций.
Причем, все имеется на складе в Москве.
*даны инструменты, имеющиеся в ассортименте компании GEDORE
8 типов динамометрических ключей для сантехнических и автомобильных работ
Фото: depositphotos.com
Как новичкам, так и опытным мастерам в гараже часто пригодится динамометрический ключ. Он используется для приложения определенного крутящего момента (или усилия закручивания) к гайке, болту или стягивающему винту — ни больше, ни меньше. И во многих автомобильных или сантехнических сценариях пользователю необходимо применить крутящий момент , точный , указанный для приложения.
Многие энтузиасты собирают несколько бывших в употреблении гаечных ключей на протяжении многих лет, в то время как другие, возможно, накопили свои коллекции сериями покупок для выполнения задач по мере необходимости в прошлом. Нет ничего плохого в том, чтобы провести инвентаризацию типов динамометрических ключей, которые у вас уже есть, или составить краткий список специальных версий, которые могли бы дополнить коллекцию.
В частности, существует восемь типов динамометрических ключей, которые, как правило, чаще всего используются автомобильными или сантехническими экспертами, а также любителями повседневных работ в гараже. Продолжайте читать, чтобы получить представление об этих инструментах и необходимые сведения о том, что каждый из них делает лучше всего. Иметь их под рукой означает никогда не сталкиваться с гайкой или болтом слишком крепко.
Фото: amazon.com
1. Динамометрический ключ Click Динамометрический ключ Click присутствует почти в каждом наборе инструментов и является любимым инструментом для выполнения основных работ. Как правило, чрезмерного крутящего момента избегают с помощью визуальных датчиков или индикаторов крутящего момента, которые сообщают пользователю, когда следует прекратить скручивание. Но некоторые работы выполняются в ограниченном пространстве или требуют достижения таким образом, чтобы заблокировать видимость уровней давления.
Для этих работ идеально подходит динамометрический ключ с щелчком. Динамометрический ключ с защелкой можно настроить на определенный уровень крутящего момента. Внутренний щелчок и механизм сцепления предназначены для остановки или проскальзывания при достижении заданного значения. Эти динамометрические ключи со щелчком можно приобрести в различных размерах и с различными пределами крутящего момента.
Подходит для: Работы в труднодоступных местах, требующие заданного уровня крутящего момента.
Выбор редакции: Динамометрические ключи Click так же легко найти, как и использовать. Благодаря отчетливому щелчку, ощущаемому в рукоятке и слышимому на слух, динамометрический ключ TEKTON ½-Inch Drive Click (доступен на Amazon) является отличным дополнением к коллекции.
Фото: amazon.com
2. Балочный динамометрический ключ Вам будет очень трудно найти автолюбителя, у которого в наборе инструментов нет динамометрического ключа.
Этот тип динамометрического ключа позволяет затягивать болты с точной затяжкой, установленной производителями или автопроизводителями. Если у вас есть задача, требующая точных рекомендаций по крутящему моменту, простой в использовании динамометрический ключ с балкой предлагает поворотную рукоятку. При приложении давления такая конструкция балки обеспечивает исключительную точность на кончике инструмента. Рукоятка, если ее правильно держать, будет оказывать давление на крайний конец, как рычаг, применяя только предварительно выбранный крутящий момент. Крутящий момент балки также сопровождается различными сигналами при достижении уровня крутящего момента, что всегда приветствуется в шумной гаражной среде.
Подходит для: Крепление с точной степенью герметичности, особенно на автомобилях.
Выбор редакции: Если у вас его еще нет, динамометрический ключ Tooluxe 03703L ⅜-дюйма и ½-дюйма с двумя приводными балками (доступен на Amazon) предлагает универсальность двух размеров в одном инструменте.
17-дюймовый длинный вал отлично подходит для более распространенных приложений с крутящим моментом.
Фото: amazon.com
3. Динамометрический ключ с разъемной балкой Динамометрический ключ с разъемной балкой относится к семейству динамометрических ключей с балкой и аналогично работает с использованием двух балок для точной затяжки. Он работает, открывая петлю и устанавливая желаемый уровень крутящего момента. Некоторые модели предлагают функцию щелчка, чтобы предупредить пользователя о достижении настройки. Большинство энтузиастов гаража прибегают к динамометрическому ключу с разрезной балкой, когда чрезмерная затяжка невозможна. Если вы работаете с крепежом, для которого требуется заводская затяжка, а предельная точность является приоритетом, то динамометрический ключ с разъемной балкой прекрасно справится с этой задачей. Перед покупкой оцените точность и удобство захвата, а также размер привода и необходимый диапазон крутящего момента. Они могут стоить от 100 до 800 долларов в зависимости от возможностей.
Подходит для: Точная затяжка в соответствии со спецификацией при случайном перетягивании невозможна.
Выбор редакции: Precision Instruments PREC2FR100F ⅜-дюймовый ключ с разрезной балкой и гибкой головкой (доступен на Amazon) изготовлен в США и поставляется с футляром для хранения и сертификатом соответствия калибровке. Этот бренд завоевал уважение механиков в коммерческой среде.
Фото: amazon.com
4. Электронный динамометрический ключ Как следует из названия, этот динамометрический ключ предлагает цифровую платформу, в которой внутренние множители объединены с электродвигателем, что идеально подходит для любых сценариев HVAC, промышленных, автомобильных и аэрокосмических. Вы можете запрограммировать уровни крутящего момента и использовать звуковой индикатор или читать светодиодный дисплей во время движения. Технически подкованные пользователи также могут использовать дополнительные функции, включая настройки памяти и возможность загрузки данных на компьютер для использования в спецификациях и электронных таблицах.
Наличие чувствительных датчиков и технологий в этих ключах не повлияет на их долговечность или прочность.
Подходит для: Электронное сохранение настроек и работа с цифровыми приложениями.
Выбор редакции: В качестве полного пакета рассмотрите регулируемый цифровой динамометрический ключ Summit Tools серии WEA (доступен на Amazon). Этот динамометрический ключ изготовлен из высококачественной нержавеющей стали и поставляется с защитным футляром для хранения.
Фото: protorquetools.com
5. Динамометрический шлицевый ключ Динамометрический шлицевый ключ является важным инструментом в наборе инструментов, отчасти из-за его простоты использования и универсальности. Они отлично подходят для небольших работ с низким крутящим моментом, включая быстрое отвинчивание тугих гаек и болтов в повседневных проектах или чувствительных электрических компонентов. Как только уровни крутящего момента достигнуты, динамометрический ключ с проскальзыванием будет действовать, как следует из названия: проскальзывает и автоматически сбрасывает давление.
По мере закручивания вы можете снова наращивать крутящий момент, но вам никогда не будет угрожать опасность чрезмерного затягивания, выходящего за пределы, предусмотренные для ключа.
Подходит для: Работы с низким крутящим моментом.
Выбор редакции: Усовершенствованная модель, такая как динамометрический ключ Seekonk MR-1½ с предустановленным скользящим моментом (доступен на сайте ProTorqueTools.com), поставляется с сертификатом калибровки NIST и имеет конструкцию с минимальным диаметром головки, что делает его идеальным для труднодоступных мест. добраться до мест.
Фото: amazon.com
6. Гидравлический динамометрический ключ Когда болты большие и требуется точный крутящий момент выше обычного, мощность гидравлического динамометрического ключа облегчает затяжку и ослабление. Сам ключ можно использовать непосредственно в контакте с гайкой или в тандеме с ударной головкой. Гидравлический динамометрический ключ представляет собой переосмысленную и усиленную версию традиционного ручного ключа.
Фактически, для покупки одного из этих типов динамометрических ключей может потребоваться поездка к промышленному поставщику. Они могут быть невероятно легкими и бесшумными в использовании, с идеальными результатами на хорошо смазанных крепежных элементах и обеспечивать точные уровни крутящего момента.
Подходит для: Используйте с большими болтами или в тех случаях, когда требуется высокая точность крутящего момента.
Выбор редакции: Высококачественный гидравлический динамометрический ключ Enerpac W4000X (доступен на Amazon) относится к проверенным инструментам бренда W-серии и имеет низкопрофильный шестигранник.
Фото: amazon.com
7. Динамометрический ключ с отклоняющей балкой звуковые сигналы, используемые для считывания уровней крутящего момента и обеспечивающие как звуковую, так и визуальную обратную связь. Давление крутящего момента прикладывается к отклоняющим балкам, а не к винтовым пружинам, обычно используемым в конструкции динамометрических ключей, что, по мнению некоторых, приводит к тому, что эти ключи переживают свои традиционные аналоги.
Другие считают, что динамометрические ключи с отклоняющей балкой обеспечивают более стабильные показания. Запатентовано Warren & Brown Tools в 1948, этот дизайн по-прежнему остается популярным среди многих энтузиастов гаража.
Подходит для: Более точные показания крутящего момента в течение увеличенного срока службы.
Выбор редакции: Если вы готовы добавить один из них в свой набор инструментов, вы можете найти динамометрический ключ Powerbuilt 649972 ½-Inch Drive Deflecting Beam в крупных розничных магазинах оборудования или на Amazon. Этот поставляется с сертификатом калибровки и удобным жестким футляром для хранения.
Фото: amazon.com
8. Динамометрический ключ без ступицы Динамометрический ключ без ступицы идеально подходит для сантехников и монтажников труб при работе с муфтами, монтаже труб и чугунных работах без ступицы, таких как установка канализационных труб. Эта обычно Т-образная рукоятка этого ключа проста в использовании в различных условиях и обеспечивает высокую степень точности при крутящем моменте.
В мире сантехники слишком большой или слишком маленький крутящий момент при соединении труб приводит к утечкам, так что это абсолютно меняет правила игры в этой работе.
Подходит для: Сантехнические или трубные фитинги, когда утечки возможны, но нежелательны, или вы работаете с фитингами без втулки.
Выбор редакции: Динамометрический ключ RIDGID 31410 902 (доступен на Amazon) включает пожизненную гарантию на весь срок службы ключа.
6 различных типов динамометрических ключей (и размеров)
Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно получать небольшую комиссию за соответствующие покупки.
15 акции Динамометрические ключи чаще всего используются в автомобилестроении, но их также можно применять в задачах, где требуется определенный крутящий момент для болта или гайки.
Следующее руководство призвано помочь как начинающим, так и опытным пользователям сравнить различные типы динамометрических ключей. Как только вы узнаете, какой тип вам нужен, вам будет проще найти динамометрический ключ хорошего качества, чтобы добавить его в свою коллекцию.
Содержание
Как работает динамометрический ключ
Динамометрические ключи предназначены для измерения и приложения определенного крутящего момента. Количество варьируется в зависимости от длины рукоятки и величины прилагаемой силы. В этих ключах используется одна из двух систем (система калиброванной пружины или отклоняющая балка), чтобы определить, какой крутящий момент прикладывается, и отразить это на измерителе или циферблате.
Крутящий момент измеряется в футах на фунт (фут-фунт) в британских единицах или в ньютон-метрах (Нм) в метрических единицах.
Нужный объем обычно можно установить с помощью механизма, встроенного в ручку.
В обычном гаечном ключе с щелчком механизм издает слышимый щелчок при достижении надлежащего крутящего момента. Максимальное значение динамометрического ключа обычно составляет 200 или 250 футо-фунтов.
Типы динамометрических ключей
Хотя сам по себе это тип ключа, на самом деле доступно шесть основных типов динамометрических ключей, каждый из которых имеет свои плюсы и минусы. Баланс этих качеств для наилучшего соответствия вашим личным потребностям является важной частью правильного выбора инструмента.
1. Щелчковый тип
Возможно, это самый популярный тип динамометрического ключа. Щелчковый ключ назван так потому, что он издает слышимый щелчок при достижении желаемой величины крутящего момента. Это делает их невероятно простыми в использовании.
Современные ключи с защелкой дешевы и почти так же точны, как гаечные ключи, что делает их отличным выбором для всех уровней квалификации.
Мехатронный динамометрический ключ — это современный вариант, который также имеет цифровой дисплей.
Важно отметить недостатки этого типа динамометрического ключа. Щелчок не предотвращает чрезмерное затягивание, так как после этого вы все равно можете повернуть ключ. Возможность остановиться, как только вы услышите щелчок, сведет к минимуму перегрузку, но потребует хорошего контроля над двигателем.
Рекомендовано: Динамометрический ключ Tekton 1/2″
2. Тип балки
Этот необычный ключ использует длинную балку, прикрепленную к головке в качестве отвеса, а также шкалу. на ручка под ним. Эта рукоятка предназначена для того, чтобы слегка изгибаться при увеличении крутящего момента, что приводит к смещению шкалы под указателем. Показания инструмента аналогичны использованию обычных весов, при этом положение указателя на весах указывает величину приложенного в данный момент крутящего момента.
Динамометрические ключи балочного типа имеют самую простую конструкцию и используют физику для получения высокоточных показаний.
Они требуют наименьшего количества обслуживания и, как правило, имеют самый длительный срок службы. По этой причине они обычно используются для калибровки других инструментов.
К сожалению, их труднее читать и они гораздо менее удобны, чем современные гаечные ключи с защелкой, что делает их плохим выбором для начинающих. Обратите внимание, что современным вариантом лучевого типа является циферблатный тип с метким названием. В этой версии используется циферблат в виде манометра для индикации крутящего момента, и ее намного проще использовать из-за более простого дисплея.
Рекомендуемые: Шестеренчатый ключ 1/2″ Динамометрический ключ с приводной балкой
3. Тип с разрезной балкой
Хотя технически это тип динамометрического ключа с балкой, он заслуживает отдельного упоминания. Поскольку в нем меньше компонентов, чем в обычном гаечном ключе, а все важные детали свариваются вместе, это отличный вариант для коммерческих сред.
Он почти так же точен, как и стандартный балочный тип, но гораздо более надежен. Он работает, используя два луча. На дальнем луче есть ручка, которую вы используете для приложения крутящего момента. Вторичный луч частично прикреплен к голове и действует как индикаторный луч.
Большинство разъемных балок имеют ручку настройки и стопорный рычаг, которые используются для установки желаемого значения крутящего момента. Несмотря на наличие окна шкалы, хороший динамометрический ключ с расщепленной балкой также будет издавать слышимый щелчок при достижении желаемого крутящего момента (поэтому вам не нужно смотреть на шкалу).
Рекомендуется: Прецизионные инструменты 1/2″ Динамометрический ключ с разрезной балкой
4. Цифровой тип
Предварительно откалиброванные для более точных показаний, цифровые динамометрические ключи — отличный выбор, когда вам нужно удобство и эффективность. Многие модели позволяют задавать несколько настроек крутящего момента или могут сохранять настройки на протяжении нескольких использований.
Как только вы достигнете целевого измерения крутящего момента (или вторичного предупреждения перед измерением), гаечный ключ уведомит вас звуковым сигналом, вибрацией или светом (или всеми вышеперечисленными способами). Большинство цифровых динамометрических ключей имеют хорошую систему уведомлений, поэтому вы не превысите заданный крутящий момент.
К сожалению, это самый дорогой вариант динамометрического ключа, что делает его менее привлекательным для среднего домашнего мастера. Кроме того, для них требуются батареи, а некоторые модели требуют обнуления настроек или могут со временем терять калибровку, что требует время от времени их сброса для восстановления точности.
Рекомендуется: Динамометрический электрический привод SATA 1/2″
5. Динамометрический ключ с циферблатом
Информация на циферблате динамометрического ключа отображается механически. В основном используется в качестве инструмента контроля качества для проверки или отслеживания крутящего момента.
Их также можно использовать для аудита, проверки или тестирования соединений на крутящий момент. Этот инструмент обеспечивает высокий уровень точности, измеряя завершающий крутящий момент, прикладываемый к крепежу, с помощью указателя с памятью.
Дорогой, но чрезвычайно точный.
Рекомендуется: Динамометрический ключ Proto Stanley 1/4″ с дисковым приводом желанный достигается крутящий момент. Преимущество этого заключается в устранении рисков чрезмерного затягивания и одновременном использовании дешевого и долговечного инструмента. Зубья в его головке определяют, какой крутящий момент возникнет в точке проскальзывания.
К сожалению, вы не можете контролировать текущий крутящий момент с помощью этого типа инструмента, и они редко выдерживают крутящий момент более 100 Нм, что делает их плохим выбором для приложений с высоким крутящим моментом. По этой причине динамометрические ключи скользящего типа часто упускают из виду при покупке автомобильных инструментов.
Динамометрический стержень
Хотя технически это не динамометрический ключ, добавление динамометрического стержня к ударному гайковерту, будь то аккумуляторный или пневматический, по сути превращает его в один из них. Эта комбинация обычно используется в шиномонтажных, центровочных и авторемонтных мастерских для быстрой затяжки большого количества зажимных гаек до желаемого крутящего момента.
Поскольку наборы динамометрических стержней поставляются с заранее определенными крутящими моментами, указывающими величину изгиба, которую может дать каждая стержень, вам может потребоваться выполнить окончательную затяжку с помощью динамометрического ключа, чтобы получить точные характеристики. Хотя эта комбинация может быть излишней для домашнего гаража, она отлично подходит для тех, кому нужна скорость и постоянство, например, в коммерческих условиях.
Обратите внимание, что для пневматических гайковертов требуется воздушный компрессор, в то время как ударные пистолеты с батарейным питанием могут терять точность при более высоких крутящих моментах.
Использование ударных головок необходимо при использовании ударного гайковерта.
Рекомендуется: Capri Tools 1/2″ Набор динамометрических стержней
Дополнительные типы
) и гидравлический динамометрический ключ (узкоспециализированный для использования в авиации). Эти и электронные вариации вышеупомянутых основных типов с гораздо меньшей вероятностью окажутся в вашем наборе инструментов, и поэтому здесь специально не рассматриваются.
Размеры динамометрического ключа
Размер динамометрического ключа может сильно повлиять на то, для чего его можно использовать. Иногда функциональные возможности двух размеров частично совпадают, но каждый размер диска обычно зарезервирован для определенных задач.
1/4 дюйма
Это наименьший распространенный размер привода. Чаще всего они понадобятся для небольших алюминиевых газовых двигателей. Таким образом, это отличный выбор для мотоциклов, мопедов и т.п.
1/4-дюймовый привод также пригодится для небольших электронных устройств, используемых в некоторых приложениях HVAC.
Вы также будете использовать их для крышек клапанов и других очень маленьких автомобильных крепежей.
3/8-дюймовый
Это наименьший размер диска, который вы, вероятно, будете использовать для крупного ремонта автомобиля. Чаще всего он нужен для работы двигателя, например, для затяжки свечей зажигания. Хотя это самый распространенный размер привода для наборов торцевых головок, он является вторым по распространенности среди динамометрических ключей.
1/2 дюйма
При обсуждении динамометрических ключей это размер привода по умолчанию. Он идеально подходит для установки зажимных гаек и работы с подвеской автомобиля. Если у вас в настоящее время нет динамометрического ключа, вы, вероятно, используете гаечный ключ или монтировку, когда вам нужно снять гайки с крепления на вашем автомобиле.
От 3/4 до 1 дюйма
Вам, скорее всего, не понадобится ничего такого большого, если только вы не работаете с полуприцепом или строительной машиной. Однодюймовые приводы часто сочетаются с ломаными стержнями для особо прочных гаек с проушиной для грузовых автомобилей.
