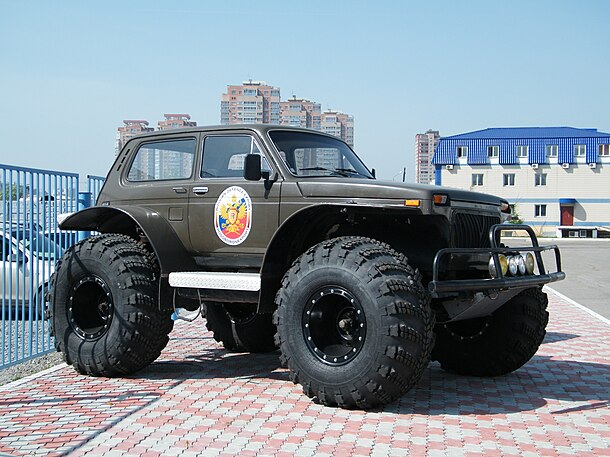

Вездеход нива на больших колесах: как сделать, своими руками, на базе Нивы, переделать самому на бездорожье, вездеходная резина, колеса, шины, чертежи и размеры, т

Содержание

Люксовый вездеход на базе ГАЗ-66 « NewNiva.ru

Что требуется знать, перед тем, как приступить к подобному апгрейду

Самодельные вездеходы из Нивы стали пользоваться особой популярностью у людей, которым нравится проводить свое время в особо экстремальных условиях.

Или этого требует их род профессиональной деятельности.

Тем не менее, изготовляя подобную самоделку, следует знать о некоторых последствиях подобного изменения:

  1. К сожалению, но не существует производителя специальных деталей, который позволяет легко создавать на базе отечественной Нивы полноценные внедорожники. Поэтому владельцам подобных машин придется самостоятельно искать все необходимые для апгрейда элементы. Естественно, это требует целенаправленности от человека, достаточно много свободного времени и, конечно же, денег – иногда цена усовершенствования может достигать суммы, за которую легко можно было бы купить какое-то другое транспортное средство.
  2. Чем больше владелец авто внесет изменений в свое транспортное средство, тем меньше остается у него возможностей для эксплуатации такой машины в обычных условиях. Кроме того, представители дорожных служб могут обратить внимание на несоответствие первоначальному варианту автомобиля, выписать штраф и запретить его использование. Поэтому, чаще всего подобные вездеходы применяются в определенных целях, то есть, их вывозят на место эксплуатации, где и используют по назначению.
  3. Улучшение некоторых характеристик стандартного автомобиля практически автоматически приведет к серьезному увеличению расход топлива, так что автовладелец должен сразу готовиться к постоянным, дополнительным финансовым растратам.

Если все это не останавливает человека в своей цели, то можно приступать к созданию вездехода из Нивы.

Начало работы

В качестве основы для изготовления шин низкого давления можно взять резину с большого специального транспорта.

Лучше всего подойдет материал с сельскохозяйственного, промышленного или авиационного транспорта.

Также возможно использование шин с больших грузовиков.

Перед тем как начать работу над колесом, следует тщательно вымыть и просушить колесо. Далее резина избавляется от всего лишнего — ее нужно сделать максимально легкой, но без потери прочности.

Сделать резину легче можно таким образом:

  • удалить сердечники внутри;
  • срезать лишнюю резину по бокам и с протектора;
  • демонтировать часть корды.

Изготовление шины низкого давления

Обратите внимание, что место, с которого была снята резина, должно тщательно зачищаться наждачной бумагой мелкого калибра.

После того как сама резина будет готова, следует собрать основу под нее — диск. Делать это нужно следующим образом:

  • обычный диск разрезается пополам;
  • поверхность тщательно шлифуется.

Диск можно сварить самостоятельно, если подобрать необходимый размер труб и правильно их между собой сварить. Поверхность нужно очень хорошо отшлифовать, чтобы впоследствии не повредить камеру.

На заключительном этапе на диск натягивается уже готовая шина и закрепляется ремнем. Если ремня нет, можно взять обычный пожарный шланг.

Далее готовое колесо проверяется и накачивается. После этого оно пригодно к установке на ваш автомобиль.

Как видите, сделать такие шины низкого давления своими руками не представляет особой сложности.

Что такое покрышка низкого давления

Покрышки специального назначения — выход из ситуации, когда необходимо быстро переоборудовать внедорожник в полноценный вездеход. Самый простой способ — сделать колеса низкого давления своими руками.

В их изготовлении нет ничего сложного, а по цене самодельные покрышки в разы дешевле заводских.

Вначале стоит разобраться в особенностях таких покрышек и посмотреть, в каких случах и на каком транспорте их применение наиболее рационально.

Техника на колёсах низкого давления не боится ни болотистой местности, ни песка, ни каменистых дорог.

Давление в таких колёсах составляет около 2 кг/см2, за счёт чего любое препятствие на пути покрышки преодолевается благодаря высокой эластичности резины и большого объёма воздуха.

Фирменные колеса низкого давления могут стоить не меньше чем половина всего автомобиля, поэтому многие и делают их самостоятельно.

Работает такая шина так же, как и колеса в квадроцикле или колёсном снегоходе — она распределяет нагрузку на почву более равномерно, а за счёт большой площади пятна контакта покрышки с любой поверхностью вездеход не проваливается и может передвигаться даже по рыхлому снегу.

Что такое ободрыши и для чего они нужны?

Ободрыши (они же шины низкого давления) – это «ободранные» от лишней резины огромные покрышки трактора, грузовика или вертолета.

Благодаря большой площади таких колес и их низкому давлению на поверхность, оснащенная ими обычная легковушка становится настоящим внедорожником.

С ободрышами Нива и Уазик могут преодолеть самые разнообразные препятствия – поля, пустыни, каменистую и заболоченную почву.

Самостоятельно сделать такие шины – не проблема. Для этого вполне хватит самых обычных инструментов вроде ножа или лебедки. Еще понадобится немного сноровки.

Перед тем, как начинать создавать шины с низким давлением, нужно ясно понимать, для чего конкретно они понадобятся, то есть, в каких условиях, где именно они будут эксплуатироваться.

Если:

  • в первую очередь для езды по грязным ухабистым трассам и сельским дорогам – тогда нужно использовать протектор с самоочисткой;
  • если же на ободрышах будем преодолевать болота, нужно будет канавки протектора чуть занизить, чтобы сцепление стало максимально хорошим;
  • по снеговым заносам и пескам лучше ездить на шинах, на которых элементы рисунка протектора находятся максимально близко друг от друга.

Подумать о вышеперечисленном необходимо заранее.

Чтобы изготовить шины с низким давлением на УАЗ, каракат или Ниву, нужно создать саму покрышку, а также крепкое основание из металла, чтобы на него ее прикрепить.

Для самостоятельного создания ободрышей понадобятся:

  1. Основной материал — старые покрышки для грузового транспорта типа Газа-66, Краза 255 (шины ВИ-3), ЗИЛа 131. Также прекрасно подойдут шины с вертолетов, тракторов и небольших самолетов. Если у покрышек «пожеванная» внутренняя часть, использовать их не стоит. В такой резине может образоваться дыра после того, как будет снят верхний слой. В результате их придется попросту выбросить.
  2. Шило, нож (строительный), набор лезвий и точило для их правки. Соприкасаясь с прочными грузовыми покрышками лезвия быстро тупятся и становятся непригодными, так что одним обойтись не получится.
  3. Специальный шаблон из тонкого стального листа или картона поплотнее, а также мелок или маркер для обводки шаблона.
  4. Зажимы (максимально прочные). Лучше всего подойдут те, которыми рихтовщики зажимают кузова покореженного автотранспорта, когда пытаются их выровнять. Для обдирания шин подойдет и стандартная струбцина, но понадобится максимальная аккуратность. Можно орудовать рабочий процесс и обычными кусачками.
  5. Лебедка (автоматическая или ручная) и трос, чтобы натягивать ту часть протектора, которую будем отрезать. Натягивать ее можно и ручным редуктором.

Также может понадобиться молоток (для рихтовки).

Чтобы сделать ободрыши, большие шины нужно будет освободить от лишней резины на протекторе и боковых частях (боковинах). Также необходимо удалить посадочные сердечники и основание корда (внутренний защитный слой покрышки).

Сперва:

  • шину тщательно очищаем от всей грязи, а затем сушим;
  • используя шаблон, маркером или мелком по всей окружности колеса создаем рисунок протектора (таким, каким он станет после того, как часть ненужной резины будет убрана).

Далее:

  1. По внутреннему периметру шины делаем надрез, чтобы избавиться от проволоки. Надрез лучше делать строительным ножом. Он удобен тем, что на нем можно выставлять длину лезвия.
  2. В районе надреза маркером размечаем прямоугольники и начинаем их вырезать.
  3. Через образовавшиеся отверстия в шине сможем увидеть проволоку, от которой и будем избавляться.
  4. Фиксируем покрышку железным стержнем, чтобы не сдвигалась, и поддеваем проволоку крюком, лебедкой с шины убираем. Убрать ее можно и отверткой, но для этого понадобится немало усилий.

Теперь начинаем шину обдирать:

  • по периметру нарисованной нами окружности протектора делаем надрезы, немного заглубляемся в прорезиненную основу корда;
  • с использованием клещей образовавшееся отверстие фиксируем;
  • резину, которая отслоилась, с помощью лебедки тянем и обдираем.

Чтобы дело шло легче и быстрее, подрезаем ее ножом.

Далее просто:

  • постепенно сдираем ненужные слои резины и корда с поверхности протектора и боков, пока не останется один каркас;
  • чистим поверхность с помощью наждачки (если понадобится, рихтуем молотком).

Камера для будущего колеса готова.

Теперь:

  1. Создаем новый шинный каркас. Свариваем колесные диски с пластинами. Колесные диски с низким давлением также можно создать самому. Для этого подойдет самый заурядный таз из алюминия и пожарный шланг (для крепления).
  2. Шлифуем каркас.
  3. Надеваем камеру-ободрыш на каркас.

Покрышку качаем и можем устанавливать на наш автомобиль.

Самодельный вездеход из «оки» своими руками: фото и описание самоделки

Умелец из Вологды, построил из своей старенькой «Оки» — настоящий вездеход.

Давайте более подробно рассмотрим конструкцию самоделки.

Итак, перед Вами, самодельный вездеход на шинах низкого давления. Рама, мосты и раздатка — позаимствованы от УАЗ-469. Кузов, двигатель, КПП — от «Оки».

На раму от УАЗа, установлен кузов от «Оки».

Колеса самодельные — автор, взял б/у шины от грузовика и нарезал новый протектор, в результате получились облегчённые шины «ободрыши».

Салон остался без изменений, от «Оки»

ДВС также «Ока».

Самодельный вездеход способен развивать скорость до 60 км/ч, машина отлично передвигается по грязи, снегу и болотистой местности. Вполне достойный вариант для поездок в условиях полного бездорожья.


Автор самоделки: Сергей. Вологда.

Без паники

То, что мы написали выше — это отнюдь не истина в последней инстанции. Если вы хотели бы просто «прокачать» свою Ниву, чтобы ездить без проблем по грунтовым дорогам, то вас не касаются все эти глубокие переделки.

Вместе с тем нужно упомянуть, как делают вездеходы на базе Нивы без мороки с заменой коробки: родная трансмиссия не так уж плоха на умеренно плохих дорогах и её замена нужно только тогда, когда из-за замены раздатки нужно заменять и передаточные числа, а набора шестерён коробки передач уже не будет хватать.

Учтите, что болотоход требует ещё и пневмобаллонов на случай погружения в воду, чтобы грязная вода не попала в двигатель. Самодельные вездеходы на базе Нивы обычно не имеют документов и делаются под себя, так что купить по цене обычной машины полностью «заряженный» внедорожник не получится.

Их собирают с маниакальным вниманием к каждой детали, взвешивая все за и против, но тем не менее на коленке. Ведь на такой машине вы не сможете одновременно ездить и в городе, и за городом. Да и за городом у нас далеко не везде подобные дорожные условия, чтобы прямо уж требовался вездеход.

Сделать своими руками подобную машину теоретически может каждый автолюбитель, но не каждому он нужен. Те, кто попадает в эту категорию, будут искать запчасти от армейских машин, от УАЗов и Нив, комбинировать, проводить тесты, специально заезжая туда, куда другой в здравом уме и пешком не полезет.

И такой человек готов идти на жертвы. Например, расход топлива у такой машины будет просто астрономическим: как мы уже сказали, мотор в основном будет работать под нагрузкой, проворачивая огромные колёса через неродную КПП, раздатку и мосты. Ясно, что о 10 литрах на сотню можно будет разве что помечтать.

Вездеход гибрид оки и нивы на шинах низкого давления — самоделкин друг

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно собрать вездеход гибрид из Отечественных автомобилей ОКА и НИВА на шинах низкого давления. Представленная машина предназначена для преодоления бездорожья, водных преград, а так же снежных заносов. Рама вездехода сварена из профиля квадратного сечения 40х40 мм, двигатель от автомобиля ОКА, а так же с нее заимствована КПП, рулевое управление, электрика, облицовка, сидения и прочие мелочи. Трансмиссия практически полностью НИВА, в последствие мосты были заменены на УАЗовские более надежные в эксплуатации. Раздаточная коробка и шрусы НИВА.

Колесные диски самодельные на базе НИВовских , шины низкого давления «Шаина» Корпус вездехода отделан оцинкованным железом и алюминиевым листом, капот от ОКИ, а так же лобовое стекло, двери давольно интересной конструкции и открываются вверх как на звездолете)

И так, давайте более внимательно рассмотрим процесс сборки вездехода на шинах низкого давления.

Материалы

  1. ДВС ОКА
  2. КПП ОКА
  3. раздатка и шрусы НИВА
  4. профиль квадратного сечения 40 х 40
  5. мосты УАЗ
  6. шины «Шаина»
  7. воздуховод Волга-31
  8. двухрядный подшипник

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. набор гаечных ключей
  5. слесарный инструмент

Пошаговые фото сборки вездехода на шинах низкого давления своими руками.

 Вначале автор изготовил колесные диски (см фото ниже)  Установлены шины «Шаина»  Рама и корпус вездехода из профиля.  Установка ДВС.  Сидение водителя размещено по центру салона, взади пассажирское для двух человек.  Рундук. источник: Lunahoda.net

Внутри

Не иначе как произведением технического искусства салон вездехода не назовешь. Все сделано с нуля, точнее – с ровного, легко моющегося пола. Обитаемая часть в самом деле похожа на увеличенный салон легковушки с кузовом универсал: спереди пара кресел, сзади мягкий диван, за ним – большой багажник. Правда, присутствует ощущение, что вдруг очутился рядом с масштабной моделью, причем в обратном масштабе 2:1 – между передними сиденьями могут разойтись два человека, в багажнике незаметно поместилась пара продольных рундуков, а его погрузочная высота достигает метра от земли.

Интересно, что к этому специфическому интерьеру применимо модное слово «трансформация». Хотя и понимают его конструкторы по-своему. То, что спинка заднего дивана складывается, неудивительно, – поразительно, что она складывается не для увеличения багажника, а для уменьшения. Уложенная мягкой стороной вверх, она превращается в сиденье, замыкающее «диванный» периметр багажного отсека. Установка по центру складного стола завершает картину банкетного зала, в который мы обещали превратить машину в начале повествования.

Выбор двигателя для вездехода

Чаще всего в качестве силового агрегата для самостоятельного изготовления вездехода используют двигатели следующего типа:

  1. Мотоциклетные.
  2. Автомобиля ЗАЗ.
  3. Мотоблока.
  4. Отечественных автомобилей.

Наличие в вездеходе определенного двигателя не имеет принципиальной разницы.

Более важно учитывать такую особенность, как обеспечение его достаточного охлаждения, так как транспортное средство эксплуатируется круглый год в различных температурных условиях и при невысокой скорости движения.

Для этого отлично подходит двигатель ЗАЗ, хорошо переносящий перепад температур. Вездеходы, работающие на мотоблочных силовых агрегатах, также зарекомендовали себя с лучшей стороны.

Выбрав агрегат с запасом мощности, получают лучшую производительность, предупреждают перегрев и создают условия для максимально долгого срока эксплуатации.

Замена и дополнение механики

Чтобы переделать Ниву в вездеход, используют трехдверный вариант автомобиля. Причин несколько:

  1. Вес машины меньше.
  2. Кузов имеет хорошие характеристики (например, высокий коэффициент на изгиб и излом).
  3. Силовую установку менять необязательно.

Движок у этой модели имеет хорошую тягу на небольших оборотах. На такой агрегат необходимо ставить пятиступенчатую коробку передач (приемлемый вариант от ВАЗ-2110). Раздаточная коробка подойдет от УАЗа. В болотоходе размеры колес соответствуют параметрам моста и рамы.

Рама является базовым узлом для агрегата. На ней своими руками монтируют:

  • кузов;
  • мосты с подвесками;
  • различное оборудование;
  • силовую установку.

Клиренс у такого ТС составляет около 500 мм, кузов становится длиннее на 0,3 метра, дверной проем расширяется на сходную величину. Ставится также гидроусилитель, без него управлять машиной будет затруднительно.

Что касается системы охлаждения, дополнительно ставят еще один радиатор и вентилятор.

Это способствует снижению температуры силовой установки, которая в основном работает на небольших оборотах, что приводит к чрезмерному нагреву.

Движок BA3-21213 фиксируется в 4 точках на опорах. Ставится коробка передач BA3-21083, главная пара 3,9. Крутящий момент учетверяется, он передается с использованием «восьмого» колесного привода, который передается на раздаточный блок от Нивы.

  1. Осуществляется фиксация в 3 точках.
  2. Дополнительно прикрепляется силовой бандаж (делается с помощью стального уголка).

Можно также сделать дополнительное усиление, используя уголки, передаточное число 23,984 (верхний ряд) и 42,432 (нижний уровень). При этом в расчет не принимаются ряды КП.

Все это обеспечит главные пары «восьмой» коробки передач и вазовских мостов вместе с демультипликатором Нивы. Машина способна беспрепятственно и уверенно передвигаться на малых скоростях и при этом не пробуксовывать. Любое бездорожье для нее не помеха.

Зачем он нужен?

Зачем люди переделывают ГАЗ-66, если он давно признан образцовым проходимцем, чей успех в любой местности практически гарантирован? Мотивы разные, но нашего случая они касаются мало. Потому что этот проект не стоит считать тюнингом «газона», перед нами нечто большее – вполне оригинальный автомобиль, построенный с использованием агрегатов «шестьдесят шестого». Идея вездехода – транспорт для охотников. Которые, собственно, эту машину задумали и построили. И это, кстати, не единственное их детище – о самодельном танке мы рассказывали совсем недавно.

От проекта на базе ГАЗ-66 требовалось нечто прочное, надежное, вместительное, заменяющее собой и транспорт, и палатку, и «поляну». Высокая проходимость понималась как нечто само собой разумеющееся, так что в проекте сразу был зарезервирован «жесткий» полный привод, пониженный ряд и блокировка дифференциалов.

Инструмент и рабочее место для творчества

Здесь проблем не возникает. Рабочим местом может стать гараж или открытая площадка. Для переделки нужно подготовить нож с двухсторонней режущей кромкой, молоток, кусачки, шило.

Обязательно надо обзавестись точилом для заточки ножей. И ещё одно приспособление – это «дралка». По сути, это лебёдка с электрическим приводом.

С её помощью можно оперативно снять нужный слой резины.

Самостоятельное изготовление шин низкого давления

Прежде всего нужно удалить пучок наружного проволочного корда. Необходимо острым ножом прорезать окошко, а с помощью кусачек перекусывать витки.

Направление: от корда к протектору.

Внимание! Глубина прорези должна достать до начальных слоёв корда!

Используя кусачки подрываем клык. Применяя нож, аккуратно его подрезаем.

Не забывайте, что эта операция выполняется по часовой стрелке, а не наоборот!

Затем, подрезая резину, создаёт рисунок будущего протектора. Наиболее простой и оптимальный вариант – это ёлка.

За основу многие берут шины от грузовиков: оптимальный вариант резина грузовика ГАЗ-66 как показано на фото.
