Инструкция по установке вебасто своими руками

На рынке вспомогательного автомобильного оборудования Вебасто – это система, название которой уже стало именем нарицательным. В качестве аналогии можно рассматривать знаменитый “Ксерокс”, это торговое наименование сейчас воспринимается как синоним любого копировального аппарата.

Webasto – это система предпускового подогрева, благодаря которой удается повысить температуру силовой установки, прогреть автомобильный салон. Оборудование в значительной степени облегчает запуск, снижает нагрузку на двигатель, удаляет лед и снег с остекления транспортного средства.

Некоторые европейские производители монтируют обогреватель уже в базовой комплектации своих машин, так как его эффективность и практическая польза не вызывают никаких сомнений. Конечно, есть смысл обратить на него внимание и водителям из России.

Как самому установить вебасто?

Установка Вебасто в моторном отсеке

Если подробной инструкции по установке подогревателя вебасто именно на Вашу модель авто нет, то главной проблемой будет поиск места для монтажа самой важной части вебасто — котла.

Нужно принимать в расчёт следующее:

  • ознакомьтесь с инструкцией по установке Webasto — в ней указано, как нужно правильно установить котёл вебасто – неправильное его положение приведёт к тому, что прибор не будет работать. Может быть, придется изготовить своими руками кронштейн для установки котла вебасто;
  • Выхлопную трубу подогревателя выведите так, чтобы максимально избежать попадания отработанных газов в салон.

  • устройство не должно контактировать с подвижными деталями авто;
  • котёл располагайте так, чтобы было возможно подсоединение к нему шлангов, выхлопной трубы, фильтра;
  • шланги, ведущие к циркуляционному насосу, не должны перегибаться, тереться о подвижные детали и ограничивать работу механизмов. Кроме того, они не должны быть чересчур длинными;
  • топливная трубка должна быть установлена так, чтобы она не могла зацепиться за что-нибудь при движении или перетереться;
  • заранее определите место установки таймера в салоне. Обычно малые габариты и небольшой вес позволяют приклеить его на двухсторонний скотч;
  • постарайтесь провести трубки от подогревателя так, чтобы они могли подогревать топливопровод – это особенно важно, если вебасто работает на солярке;
  • решите, как будет производится забор топлива. На некоторых авто заводом-изготовителем предусмотрено место для врезки штуцера вебасто в крышку корпуса погружного бензонасоса. Длина трубки штуцера позволяет брать топливо со дна бака;
  • обеспечьте безопасную подачу топлива к подогревателю. Установка Вебасто перед радиатором

Часто для установки предпускового подогревателя используют место, предназначенное для бачка омывателя под передним бампером или крылом, переставив бачок в другое место.

На некоторых автомобилях удаётся «втиснуть» вебасто в подкапотное пространство – на панели, разделяющей моторный отсек и салон. Изготовив самодельный кронштейн, котёл подогревателя можно установить, воспользовавшись креплением левой опоры (подушки) двигателя (КПП).

И, наконец, если Вы определились с компоновкой подогревателя, но продающиеся в комплекте с ним крепёжные элементы, трубки, шланги не позволят произвести монтаж, то придётся самостоятельно докупать требуемое.

Например, зачастую штатные шланги для охлаждающей жидкости перегибаются, в таком случае уместно воспользоваться сантехническими трубными уголками подходящего диаметра.

Рекомендуем:  Схема подключения фаркопа автомобиля к прицепу

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

  • Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения. Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

Обратите внимание! Некоторые автономные отопители Webasto оборудуются модулем, обеспечивающим включение системы с мобильного телефона или специального пульта. В этом случае можно начать обогрев салона заблаговременно, и к вашему приходу автомобиль будет достаточно теплым.

Установка аппарата в автобус

  • Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
  • Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.
    д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

  • Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
  • Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
  • А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

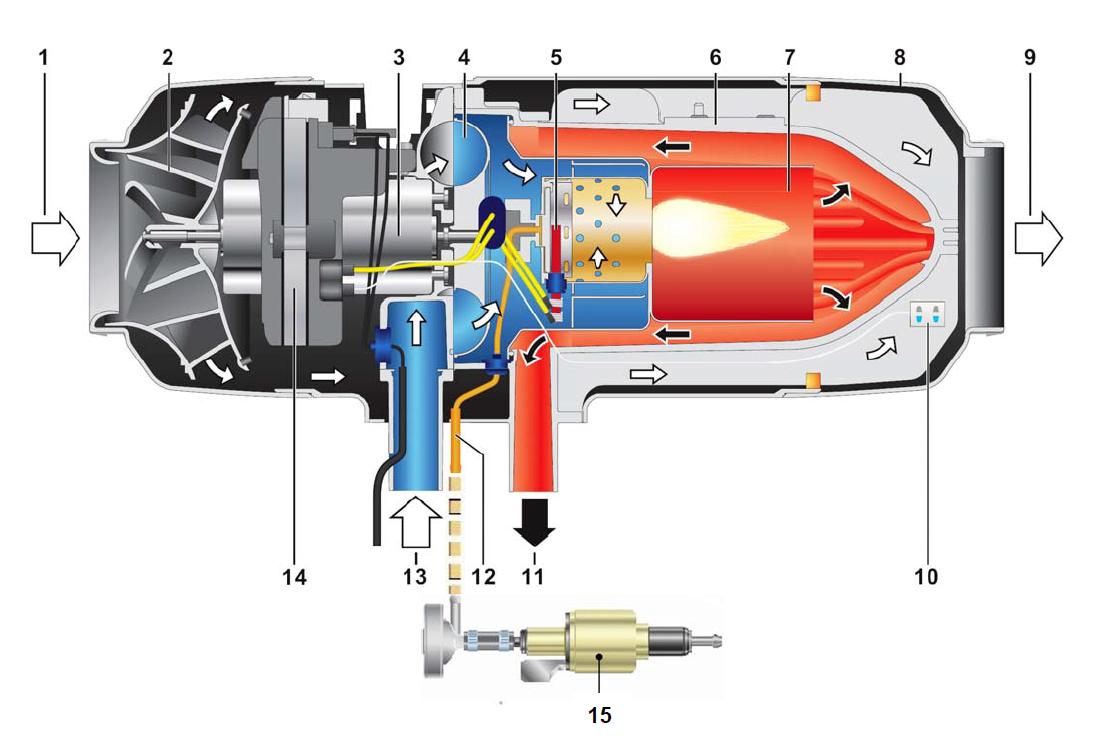

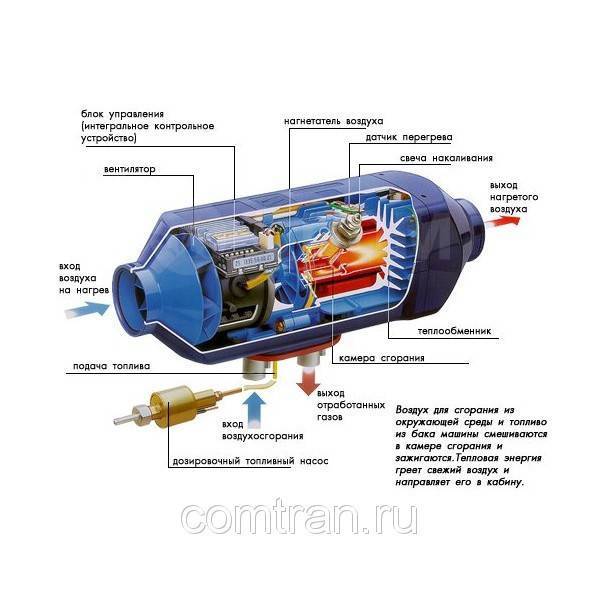

Конструкция и принцип функционирования

Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.

За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.

Принцип работы устройства можно описать следующим образом:

  1. Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
  2. Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.

Рекомендуем:  Педаль тормоза стала твердой или мягкой – о чем это говорит

Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.

В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.

Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:

Процесс (схема) подключения Вебасто

Схема подклбючения Вебасто

После того, как Вы определились с местом установки котла, циркуляционного насоса, таймера и решили, как будете осуществлять забор топлива, можно приступать к монтажу.

Приблизительный порядок работ:

  • установите корпус подогревателя (котёл), с учётом вышеописанных требований;
  • установите циркуляционный насос. Его монтаж возможен как на корпусе вебасто, так и отдельно от него — как удобнее для компоновки в Вашей машине;
  • произведите врезку шлангов ОЖ в контур системы охлаждения двигателя (отопления салона) согласно схеме, прилагающейся к вебасто;
  • Воспользуйтесь самодельными резиновыми прокладками, чтобы избежать перетирания трубок от вибрации.

  • подведите к котлу топливопровод. На некоторых авто есть запасные ручьи для этого в штатном крепеже. При их отсутствии можно воспользоваться пластмассовыми стяжками, закрепив топливопровод на тормозных трубках. При установке топливного насоса соблюдайте рекомендации производителя, устанавливающего максимальное его расстояние от топливного бака;
  • подключите заборник воздуха, являющийся одновременно фильтром. Установите его так, чтобы в него попадало как можно меньше грязи и воды;
  • установите выхлопную трубу, выгнув её так, чтобы она повторяла детали кузова, но не соприкасалась с ними – во избежание нагрева;
  • проложите проводку и подключите подогреватель к бортовой сети авто, соблюдая полярность, указанную на циркуляционном насосе;
  • установите таймер и систему дистанционного управления;
  • подключите подогреватель к моторчику вентилятора отопителя по схеме через нагрузочное сопротивление (есть в комплекте вебасто). В дальнейшем Вы сможете самостоятельно подобрать сопротивление (резистор) таким образом, чтобы обороты вентилятора печки были меньше — для более быстрого прогрева системы охлаждения двигателя;
  • долейте, при необходимости, антифриз и делайте пробный пуск.

Если Вы обладаете опытом ремонта автомобилей, то подключение и установка Webasto своими руками не займёт много времени — может оказаться достаточным и одного дня.

Первый пуск подогревателя может быть сначала неудачным — пока не прокачается топливо.

Для контроля при первом запуске желательно воспользоваться диагностическим прибором (сканером) — чтобы проверить, насколько хорошо подогреватель укладывается в заявленные фирмой параметры. Сразу проверьте работу пульта управления вебасто.

Фирма Webasto занимается не только выпуском предпусковых подогревателей — она также разрабатывает подробные технологические карты по их установке. Найти их можно на официальном сайте Webasto.

Правда, они разработаны не для всех моделей авто и не все есть на русском языке.

Но, изучив их, Вы можете получить «информацию к размышлению» и самостоятельно выбрать способ, как установить и подключить Webasto самостоятельно.

Рекомендуем:  Виды присадок для топлива

Монтаж отопителя

Комплектация

Полноразмерные обогреватели, предназначенные для грузовиков, автобусов и спецтехники самостоятельно монтировать, конечно же, не стоит. А вот установить на свой легковой автомобиль предпусковой прогреватель (такой как Webasto Termo Top E) своими руками может практически кто угодно.

  • Установочный комплект
  • Для начала необходимо купить само устройство, а также – специальный установочный комплект.
  • В итоге у нас на руках должны быть:
  • Автономный отопитель Вебасто.
  • Бензонасос.
  • Металлические и пластиковые стяжные хомуты для установки элементов отопительной системы.
  • Пульт управления отопителем с комплектом проводов для подключения его к электрической сети автомобиля (см. также Зачем нужна владельцу схема электропроводки ГАЗель).
  • Комплект шлангов и патрубков.

Как правило, никаких дополнительных деталей для установки не требуется. В отдельных случаях может понадобиться покупка кронштейна для размещения самого прибора внутри автомобиля.

Процесс установки

В большинстве случаев видео рекомендации по монтажу обогревателей Вебасто можно найти на сайте производителя.

Здесь же приводится инструкция, описывающая основную последовательность операций:

  • Первое, что необходимо сделать – это определиться с местом установки прибора под капотом автомобиля. Как правило, между радиатором и двигателем места недостаточно, поскольку мешают трубки кондиционера и его компрессор.
  • Оптимально устанавливать устройство так, чтобы можно было использовать как можно более короткий бензопровод, а также – не слишком длинные патрубки.
  • Затем в выбранное место устанавливаем кронштейн из нержавеющей стали. Кронштейн можно окрасить, чтобы уменьшить интенсивность коррозии.

Обратите внимание! При установке отопителя допускается смещение топливных трубок. Для этого их необходимо отогнуть в сторону и зафиксировать.

  • В кронштейне сверлим отверстия, к которым крепим направляющие самого прибора.
  • Монтируем впуск, а затем – устанавливаем воздушный вывод.
  • Подводим к устройству бензопровод, подключаем его к бензонасосу. Отдельно протягиваем провода, обеспечивающие электропитание бензонасоса. Также подключаем проводку к самому отопителю.

Фото подключенного устройства

  • Присоединяем обогреватель к системе охлаждения через патрубок.
  • Выводим провода в салон, после чего – устанавливаем на панель пульт управления (см. также статью Схема электропроводки ЗИЛ 130: и в снег, и в жару).

После завершения всех операций присоединяем питающие провода к аккумулятору и тестируем систему. В зависимости от особенностей конструкции прогреватель может запуститься как сразу, так и через несколько минут работы двигателя – связано это с наличием воздуха в системе.

Пульт управления на панели

Предстартовые прогреватели и отопители Вебасто представляют собой устройства, удобство которых сложно переоценить. Так что если есть возможность установить такой агрегат – то не стоит экономить на собственном комфорте и ресурсе автомобиля (см. также статью Электропроводка Камаз: разбираемся в модификациях).

Источник: https://scart-avto.ru/remont/avtonomnyy-otopitel-webasto-vebasto-instruktsiya-po/

Инструкция по установке Вебасто своими руками

Заводим Тойота Хайлюкс с webasto. За бортом -21 градус. Toyota Hilux + webasto

Что касается подачи топлива к подогревателю, для забора горючего подойдет магистраль низкого давления. Также во время монтажа дозирующего насоса особенно важно придерживаться рекомендации о том, чтобы расстояние от насоса до бака не оказалось больше 1.

почему такая система? да не хочу чтобы отопитель грелся лишний раз например летом, повернул краник…

Это самый правый провод на фото.

Мы уточним какой у вас объем двигателя, подберем удобное время. При желании вы можете пройти в ремонтную зону и убедиться в обнаруженных поломках.

Результатом становится легкий и безопасный запуск дизеля в морозы после предварительного подогрева. Что касается подачи топлива к подогревателю, для забора горючего подойдет магистраль низкого давления.

В указанную магистраль необходимо врезать тройник. Также во время монтажа дозирующего насоса особенно важно придерживаться рекомендации о том, чтобы расстояние от насоса до бака не оказалось больше 1.

Оснащение отопителя дополнительным управлением: При этом стоит знать, что на многих автомобилях, которые оборудованы отопителем с завода, устройство используется как догреватель двигателя и штатно не имеет таймера.

В этом случае полноценно использовать отопитель и управлять им позволяет установка таймера на Вебасто.

Таймер устанавливается в салоне автомобиля и дает возможность запрограммировать предварительный прогрев до того момента, когда планируется пуск двигателя и поездка например, за 30 мин. Добавим, что для эффективного взаимодействия с таймером нужно знать, как установить время на Вебасто. Это можно сделать, изучив функционал и инструкцию по эксплуатации автономного подогревателя.

Еще одним решением для управления подогревателем является возможность установить пульт на Вебасто. К недостаткам следует отнести ограниченную зону действия, а также возможную потерю сигнала в сильные морозы.

По инструкции блок подкапотных предохранителей ставится рядом с горловиной бачка омывателя смотрите фото В результате всю проводку приходится тянуть вдоль аккумулятора и всего крыла, да ещё и отверстие в кузове сверлить.

Кроме этого, длины жгута минитаймера это жгут с маленьким четырёхконтактным квадратным чёрным разъёмом на конце и подключенными к нему тремя проводами: Я не понял, в чём смысл установки предохранителей на таком расстоянии от отопителя и входа жгутов в салон, поэтому поставил их рядом с отопителем.

Подгреватель Webasto на Toyota

Из-за этого для подключения к аккумулятору мне понадобился метр кабеля, купленный в пункте 3. Решите, куда вы будете устанавливать блок предохранителей и при затяжке жгутов в салон оставьте необходимую длину жгутов под капотом, чтобы они дотягивались до места установки.

Через отверстие, показанное на фото оно закрыто бобышкой, которую надо срезать , затяните в салон два жгута основной проводки, изображённой на фото УК Сначала пропихните жгут, у которого на конце четыре провода без разъёмов красный, коричневый, красно-чёрный и зелёно-белый , так, чтобы он появился в салоне.

Затем прикрепите к нему изолентой разъём минитаймера и протяните его в салон, потянув за протянутый жгут возможно, у кого-то техника протяжки жгутов отличается, но я тянул так — один жгут другим.

Если вы ставите АвтоФон, то таким же образом протяните разъём датчика температуры серый кабель с круглым датчиком на конце , предварительно вытащив контакты из разъёма так как разъём слишком большой для отверстия , но не забыв их последовательность, чтобы также вставить их со стороны салона.

Контакты вытаскиваются очень просто — нужно надавить иголкой на контакт через специальную щель в разъёме и одновременно потянуть за провод.

Перед установкой контактов обратно в разъём отогните на них фиксирующий язычок. Теперь настало время определиться, будете ли вы ставить минитаймер и диагностировать вашу Webasto.

Минитаймер нужен для того, чтобы запускать Webasto вручную, а также создавать расписания её запуска.

При наличии АвтоФона он не особо нужен, если только как резервный вариант.

Узнайте стоимость работ в профильных автосервисах поблизости

Подключается минитаймер к разъёму минитаймера.

Я купил самый дешёвый вариант модель на всякий случай, если, например, АвтоФон не будет включать отопитель или возникнут ещё какие-то проблемы, но ничего подобного не случилось, поэтому минитаймер у меня не прижился.

Плюс к этому, оборудование позволяет скинуть ошибки, если таковые появятся, впрочем, скинуть их можно и без него, да и я могу помочь совершенно безвозмездно, если подъехать на ВДНХ.

На мой взгляд, оно желательно, но не обязательно. Всё зависит от возможности купить шнур и установить программу с драйверами на ноутбук. По результатам прочтения подпунктов пункта 4.

Вопросы и отзывы о Toyota Hilux 3.0 (дизель)

Еще была скачена с интернета инструкция пользователя и инструкция по установке автономных подогревателей Вебасто серии Thermo Top E,C,P. Перед тем как устанавливать подогреватель самостоятельно, советую предварительно почитать инструкцию по установке, так как в ней описано много необходимых моментов: В данном отчете постараюсь максимально описать нюансы установки подогревателя.

Перед установкой подогревателя были предварительно куплены 3 трубных уголка и 6 фитингов с наружным диаметром 20мм, для того чтобы избежать перегибов шлангов печки, дополнительный шланг с внутренним диаметром 20мм.

Хомуты советую покупать в строительных магазинах, так как цена в автомагазинах на одни и теже хомуты отличается в 5, а то и 6 раз. Они честно расскажут, что необходимо сделать срочно, а с чем можно подождать.

Кроме того, мастера ответят на все ваши вопросы, связанные с обслуживанием автомобиля.

Установка Webasto TOYOTA Land Cruiser 200 dizel

Неважно, расположен автосервис в Москве или другом городе страны, — все машины клиентов находятся на охраняемой стоянке.

Если вы выбрали автосервис Вилгуд, значит, уедете от нас на полностью исправной машине.

Мы располагаем новейшим оборудованием, благодаря которому осуществляем высококачественную диагностику и ремонт автомобилей при первом обращении. Большой ассортимент запчастей и расходных материалов.

В нашем распоряжении огромный выбор комплектующих — оригиналов или качественных аналогов — от разных производителей. При этом кондиционер не включается. Можно ли установить на Тойота Хайлакс г.

Систему вебасто можно поставить на любой автомобиль Тойота, независимо от модели, двигателя, и года выпуска.

Только необходимо получить информацию:

Источник: https://iaarus. ru/khenday/ustanovka-webasto-na-toyota.html

Установка отопителей Вебасто своими руками: видео, как установить Webasto — пошаговая инструкция

Как установить предпусковой подогреватель Вебасто своими руками. Пошаговая инструкция самостоятельной установки Вебасто на бензин и дизель. Видео.

Запуск двигателя при низких температурах затруднен и приводит к его значительному износу. Установка Вебасто своими руками не только позволяет решить данную проблему, но и гарантирует старт силового агрегата в любых условиях. Предпусковые подогреватели в первую очередь нужны на дизельных двигателях, которые часто отказывают зимой из-за увеличения вязкости топлива. Дополнительное удобство автономного отопителя состоит в возможности прогрева салона и создания комфортного микроклимата. Не так давно мы сравнивали Гидроник и Вебасто и выясняли, что из них лучше. Теперь расскажем, как установить Вебасто самостоятельно. Подогреватель от немецкого производителя Webasto представляет собой устройство, обеспечивающее повышение температуры двигателя для облегчения его запуска. Для этой цели автономный отопитель производит отбор топлива из бака автомобиля, которое сжигается в камере сгорания. Образующее тепло нагревает антифриз в теплообменнике аппарата, который подключен к системе охлаждения автомобиля.

Встроенный насос обеспечивает циркуляцию жидкости по малому контуру и нагревает силовой агрегат и элементы системы питания, установленные на нем. В результате образуются благоприятные условия для запуска двигателя. Самостоятельно установить Вебасто на автомобиль вполне возможно при условии точного следования инструкции производителя.

Подогреватель предпусковой торговой марки Webasto поставляется потребителю в виде полного набора элементов, необходимых для монтажа. Устройство состоит из следующих компонентов:

  1. отопитель;
  2. электронный блок управления;
  3. циркуляционный насос охлаждающей жидкости;
  4. наборы штуцеров для подключения к топливной системе и охлаждающим контурам;
  5. насос-дозатор для подачи горючего;
  6. глушитель выхлопной с трубой;
  7. воздухозаборник;
  8. комплект монтажных кронштейнов и крепежных элементов.

Предпусковой подогреватель поставляется потребителю в картонной коробке с технической документацией и руководством по эксплуатации. Комплекты, предназначенные для установки на разные типы двигателей, различаются по характеристикам и составу оборудования. Это обстоятельство необходимо учитывать при выборе отопителя для вашего автомобиля.

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.
  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.

    Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства. При этом важно обеспечить правильную ориентацию отопителя в пространстве.

  3. Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
  4. Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.
  5. В салоне устанавливаем таймер включение и прокладываем к нему провода.
  6. К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
  7. К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
  8. Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.
  9. Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки. Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.
  10. После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
  11. Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
  12. Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
  13. Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу.

Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали.

Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

  1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
  2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
  3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.

Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto.com

Источник: http://tvoe-avto.com/12708-ustanovka-vebasto-svoimi-rukami.html

Как установить вебасто своими руками, видео: webasto thermo top схема подключения

Как установить Вебасто на бензин

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.
  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка о

Что такое Вебасто? Принцип работы устройства и как работает (Webasto)

Всем знакома проблема, когда зимой приходится долго прогревать двигатель и отапливать салон автомобиля, чтобы не мерзнуть за рулем. А если нужно еще везти детей в школу или детский сад, то такие поездки могут причинить вред их здоровью. С помощью небольшого отопительного прибора “Вебасто” можно значительно ускорить процесс обогрева салона и передпусковой подготовки двигателя в холодное время.

Размеры данного устройства небольшие – 25 на 10 и на 17 сантиметров, оно устанавливается под капотом вашей машины, к охлаждающему контуру мотора подключают теплообменник отопителя, система подачи топлива подключается напрямую к баку, а электроника к сети машины. Отопитель приводится в действие с помощью таймера, который выводится в салон, или через дистанционный пульт управления, радиус его действия может составлять до одного километра.

Как только устройство приведено в действие, в камеру сгорания “Webasto” начинают поступать бензин и воздух, сгорая они нагревают жидкость в теплообменнике. С помощью насоса жидкость начинает циркулировать по охлаждающему контуру и прогревает мотор и радиатор отопителя, автоматически включается вентилятор и теплый воздух обогревает салон. За обогрев отвечает электроника, которая отключает устройство, как только температура превышает пороговое значение, и включает его при падении температуры.

За час работы “Вебасто” нагревает тосол до такого значения, которое вполне достаточно для запуска двигателя и обогрева салона, при этом расходуется всего пол-литра топлива. Посчитайте, сколько топлива сгорит, если прогревать салон с помощью печки. А о вреде работы двигателя на холостых ходах, да еще в холодную погоду написано множество материалов.

Данное изобретение настолько пришлось по душе автопроизводителям, что они начали его включать в базовые комплектации своих авто на дизельных двигателях. Но тут есть одна проблемка – предустановленный обогреватель включается только в момент запуска двигателя и вам все равно придется ждать некоторое время, пока двигатель прогреется. Чтобы превратить “Вебасто” в предпусковой обогреватель, придется его дооснастить некоторыми компонентами.

Заказать установку “Вебасто” можно у официальных дилеров, которые дадут вам двухгодичную гарантию. Отопитель практически не влияет на эффективность работы двигателя и потребляет минимальное количество топлива.

Видео как устроен Вебасто

Заводим машину в -33 благодаря Webasto

Загрузка...

Поделиться в социальных сетях

Что такое Вебасто? Как работает, виды, функции

Водители, желающие установить в своем авто систему пускового подогрева, непременно заинтересуются продукцией Webasto. Основные функции системы — обеспечение подогрева салона, быстрого и плавного запуска двигателя в холодное время года, а также предотвращение возникновения наледи и заснеженности на окнах.

Что представляет собой Webasto?

Предпусковой отопитель Webasto представляет собой устройство небольших размеров, которое монтируется под капотом автомобиля, крылом, бампером или в моторном отсеке. Прибор оснащается электронной системой и системой подачи горючего, которые подключаются к проводке автомобиля и топливному баку соответственно. Включать систему можно, предварительно запрограммировав время включения либо используя пульт дистанционного управления.

Устанавливается отопитель Вебасто на любые типы автомобилей, работающие как на бензине, так и на дизельном топливе.

Виды отопителей

  • Воздушный. Предназначен для обогрева автомобильного салона. При включении топливный насос подает в камеру сгорания устройства горючее, а вентилятор — холодный воздух. Искра свечи накаливания провоцирует возгорание смеси воздуха и горючего. Таким образом, система нагревает воздух, который поступает в салон автомобиля. Если показатель установленной автовладельцем температуры салона начинает повышаться, система снижает темп работы.
  • Жидкостный. Многофункциональное устройство. Помимо обогрева салона, такой отопитель предназначен для прогрева двигателя перед его запуском и отопления грузовой кабины. По принципу работы он схож с воздушным обогревателем: так же происходит подача воздуха и горючего, воспламенение смеси этих компонентов, но в системе подогревается уже не воздух, а жидкость, которая находится в теплообменнике. Она подается на охлаждающий контур двигателя, прогревая его, а также действующую автомобильную «печку» (радиатор отопления), которая предварительно должна быть настроена на подачу теплого воздуха в салон. Обогреватель Webasto в автоматическом режиме включает вентилятор радиатора, соответственно, теплый воздух подается в салон автомобиля. Если температура превышает установленный показатель, система снижает интенсивность работы либо переходит в режим ожидания и включается после того, как температура начинает снижаться.

Видео об устройстве и работе

инструкция по монтажу своими руками, видео, фото

Необходимым условием в дальней дороге в холодное время года является поддержание комфортной температуры в салоне автомобиля. И здесь одним из оптимальных решений будет отопитель Webasto – автономный прибор, обеспечивающий прогрев воздуха в машине до необходимой температуры.

В статье мы расскажем о том, что собой представляет это устройство, зачем оно нужно, а также опишем процесс самостоятельной установки отопителя.

Обогрев машины автономной системой

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

  • Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения.
    Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

Обратите внимание!
Некоторые автономные отопители Webasto оборудуются модулем, обеспечивающим включение системы с мобильного телефона или специального пульта.
В этом случае можно начать обогрев салона заблаговременно, и к вашему приходу автомобиль будет достаточно теплым.

Установка аппарата в автобус

  • Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
  • Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

  • Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
  • Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
  • А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

Конструкция отопителей

Воздушные

По конструкции автономные системы отопления делятся на воздушные и жидкостные. К наиболее распространенной категории устройств относятся именно воздушные системы.

Так работает воздушный обогреватель

Воздушная автономная система отопления Webasto имеет следующую конструкцию:

  • Основным элементом является герметично замкнутая камера сгорания.
  • В нее под действием топливного насоса через автоматически регулируемый кран со встроенным фильтром поступает топливо.
  • За запуск процесса воспламенения отвечает свеча накаливания.
  • Топливно-воздушная смесь воспламеняется и сгорает в специальном устройстве – горелке с насадкой особой формы. Воздух поступает в насадку горелки с помощью специального нагнетающего устройства, после чего – проходит в теплообменник.
  • В теплообменнике воздух прогревается до необходимой температуры, а затем под воздействием того же нагнетателя поступает в салон.

Остывший воздух из салона через заборные отверстия снова попадает в отопитель, где опять нагревается.

Воздушные отопители могут быть установлены практически на любом автомобиле, габариты которого позволяют уместить корпус устройства. Особенностями воздушных моделей является относительно малая масса (до 7 кг), а также небольшой расход горючего. За час работы установки в режиме непрерывного обогрева сжигается от 0,1 до 0,25 л топлива в зависимости от модификации.

Жидкостные

Жидкостные модели автономных теплогенерирующих устройств от компании Webasto отличаются несколько большим расходом топлива. За час работы такая установка расходует до литра горючего.

Внешний вид жидкостной модели

Принцип работы этого агрегата заключается в использовании ресурсов системы охлаждения двигателя:

  • По сигналу пользователя (нажатие кнопки, срабатывание таймера, сигнал с пульта или телефона) запускается насос отопителя.
  • Под воздействием насоса начинается прокачка охлаждающей жидкости.
  • Затем в камеру сгорания подается топливо, которое воспламеняется от свечи накаливания и сгорает, передавая через теплообменник тепловую энергию к циркулирующему по трубам теплоносителю.
  • Благодаря этому даже при «молчащем» двигателе включается штатная система обогрева автомобиля, поскольку прогретый теплоноситель начинает передавать энергию печке.

Схема теплообмена

Управляет процессом автоматическая регулирующая система. При необходимости она увеличивает либо уменьшает подачу топлива в камеру сгорания, а также регулирует процесс нагнетания воздуха в систему.

Управление работой отопителя

Выше мы уже несколько раз упомянули об автоматизации работы системы. Пора более подробно рассмотреть, с помощью каких элементов можно регулировать объем потребляемого топлива и планировать поддержание температуры.

Управлять работой установки можно с помощью таких устройств:

  • Минитаймер – дает возможность программировать запуск прогрева на 24 часа, т. е. на сутки. У штатного минитаймера от компании Webasto есть возможность установить три точки включения, и для каждой из них задать продолжительность работы.

Модульный таймер

  • Модульные таймеры представляют собой усовершенствованную разновидность предыдущего устройства. С помощью модульного таймера можно распланировать запуск обогрева в течение недели (к примеру, в воскресенье машина не нужна – потому и отопитель не включается).
  • Брелок дистанционного управления имеет функционал, аналогичный минитаймеру. Радиус действия брелка составляет около 1 км, потому, даже находясь в офисе, вы можете прогреть машину к моменту предполагаемой поездки.
  • GSM-модуль позволяет управлять работой обогревателя с помощью мобильного телефона.

GSM-модуль

Монтаж отопителя

Комплектация

Полноразмерные обогреватели, предназначенные для грузовиков, автобусов и спецтехники самостоятельно монтировать, конечно же, не стоит. А вот установить на свой легковой автомобиль предпусковой прогреватель (такой как Webasto Termo Top E) своими руками может практически кто угодно.

Установочный комплект

Для начала необходимо купить само устройство, а также – специальный установочный комплект.

В итоге у нас на руках должны быть:

  • Автономный отопитель Вебасто.
  • Бензонасос.
  • Металлические и пластиковые стяжные хомуты для установки элементов отопительной системы.
  • Пульт управления отопителем с комплектом проводов для подключения его к электрической сети автомобиля (см. также Зачем нужна владельцу схема электропроводки ГАЗель).
  • Комплект шлангов и патрубков.

Как правило, никаких дополнительных деталей для установки не требуется. В отдельных случаях может понадобиться покупка кронштейна для размещения самого прибора внутри автомобиля.

Процесс установки

В большинстве случаев видео рекомендации по монтажу обогревателей Вебасто можно найти на сайте производителя.

Здесь же приводится инструкция, описывающая основную последовательность операций:

  • Первое, что необходимо сделать – это определиться с местом установки прибора под капотом автомобиля. Как правило, между радиатором и двигателем места недостаточно, поскольку мешают трубки кондиционера и его компрессор.
  • Оптимально устанавливать устройство так, чтобы можно было использовать как можно более короткий бензопровод, а также – не слишком длинные патрубки.
  • Затем в выбранное место устанавливаем кронштейн из нержавеющей стали. Кронштейн можно окрасить, чтобы уменьшить интенсивность коррозии.

Обратите внимание!
При установке отопителя допускается смещение топливных трубок. Для этого их необходимо отогнуть в сторону и зафиксировать.

  • В кронштейне сверлим отверстия, к которым крепим направляющие самого прибора.
  • Монтируем впуск, а затем – устанавливаем воздушный вывод.
  • Подводим к устройству бензопровод, подключаем его к бензонасосу. Отдельно протягиваем провода, обеспечивающие электропитание бензонасоса. Также подключаем проводку к самому отопителю.

Фото подключенного устройства

После завершения всех операций присоединяем питающие провода к аккумулятору и тестируем систему. В зависимости от особенностей конструкции прогреватель может запуститься как сразу, так и через несколько минут работы двигателя – связано это с наличием воздуха в системе.

Пульт управления на панели

Предстартовые прогреватели и отопители Вебасто представляют собой устройства, удобство которых сложно переоценить. Так что если есть возможность установить такой агрегат – то не стоит экономить на собственном комфорте и ресурсе автомобиля (см. также статью Электропроводка Камаз: разбираемся в модификациях).

Что такое Вебасто, как пользоваться, принцип работы Webasto

Хочется отметить, что используемое многими автомобилистами название Вебасто на самом деле является именем компании-производителя отопительных устройств. Поскольку именно эта немецкая компания впервые разработала предпусковой подогреватель двигателя, данное название в большинстве случаев применяют к продукции фирмы. Хотя сегодня такие устройства выпускаются огромным количеством иных производителей. Вебасто – что это и как им пользоваться?

Что такое Вебасто и как оно работает

Автономный предпусковой отопитель или Вебасто – это компактное устройство весом около 5 кг, которое встраивают в контур системы охлаждения, топливной системы, а также бортовой сети машины. Основная задача данного устройства – это прогрев двигателя, а также салона авто до начала работы силового агрегата.

С помощью предварительного прогрева сокращается потребление топлива, продлевается эксплуатационный срок элементов мотора, а также обеспечиваются оптимальные климатические условия в салоне авто. Вебасто работает автономно, то есть вам не придется переживать по поводу того, что заряд АКБ будет израсходован на предварительный прогрев, из-за чего могут возникнуть трудности с запуском мотора.

Разновидности систем Вебасто и принцип их работы

В наше время используются два типа предпусковых отопителей:

  • воздушные;
  • жидкостные.

Воздушные предпусковые подогреватели Webasto монтируются в салоне машины. Весят такие устройства от 5 до 7 кг. Они расходуют около 200 мл топлива за 60 минут.

В состав воздушных отопителей входят:

  1. Электрический насос, обеспечивающий подачу необходимого количества топлива.
  2. Нагнетатель воздуха.
  3. Блок управления.
  4. Камера сгорания.
  5. Система выпуска отработавших газов.
  6. Детектор пламени.
  7. Средства д/у работой отопителя.
  8. Регулятор нагрева

Принцип работы Вебасто такого типа является следующим. Насос подает топливо в камеру сгорания отопителя. Нагнетатель воздуха обеспечивает подачу воздуха в насадку горелки. Забор воздуха происходит снаружи автомобиля. Затем происходит распределение топлива по трубе сгорания посредством сечения горелки. Там смесь воздуха и топлива сгорает. Отопитель запускается посредством свечи накаливания. Сгорание смеси приводит к образованию тепла, отдача которого осуществляется в теплообменнике. Уже теплый воздух попадает в салон автомобиля. Также происходит забор воздуха из салона для его дополнительного нагрева. Продукты горения выводятся наружу с помощью специальной системы, в состав которой входит отводная труба и глушитель.

Также попробуем объяснить, как работает Вебасто жидкостного типа. Такие устройства монтируют под капотом автомобиля, учитывая характерные особенности моторного отсека. Жидкостной Вебасто – это устройство, которое встраивают в систему охлаждения силового агрегата автомобиля. Такой предпусковой подогреватель двигателя обеспечивает прогрев охлаждающей жидкости и моторного масла. Кроме этого, Vebasto данного типа соединяется с вентиляционной системой машины, благодаря чему автовладелец может заранее прогреть салон авто. Весит такой предпусковой подогреватель Вебасто примерно 5 кг. Включенное устройство потребляет примерно 1 литр топлива в час.

В состав жидкостных систем входят:

  • Теплообменник.
  • Нагнетатель.
  • Топливный насос.
  • Система выпуска отработавших газов.
  • Насос для циркуляции.
  • Средства д/у Вебасто.

Принцип работы Вебасто данной категории отличается от того, как работает Webasto воздушного типа. Сначала происходит подача топлива в камеру сгорания. Одновременно подается воздух с помощью нагнетателя. С целью более качественного формирования смеси используется специальный завихритель. Далее подается искра, которая воспламеняет смесь, после чего происходит её сгорание и нагрев охлаждающей жидкости. Насос способствует её движению через теплообменник, мотор и радиатор.

Блок управления Вебасто следит за правильностью функционирования различных составляющих предпускового подогревателя двигателя, а также контроля процедуры сгорания смеси. Также он нужен для предотвращения перегрева и соблюдения экологических стандартов. Для того чтобы прогреть салон вполне хватает лишь воспользоваться системой стандартного отопителя, предварительно прогрев двигатель с помощью Вебасто.

Как пользоваться Вебасто

Подробные сведения о том, что такое Вебасто и как пользоваться этим устройством, можно найти в инструкции по эксплуатации системы. Мы упомянем только основные рекомендации от производителей предпусковых подогревателей.

  • Составляющие Webasto не должны погружаться в жидкость.
  • На комплектующие системы не должны влиять электрические разряды.
  • Запрещена работа при повышенной влажности воздуха, а также высоких температурах.
  • Пользоваться Вебасто на АЗС нежелательно.
  • Эксплуатировать предпусковой подогреватель двигателя в гаражах и других помещениях закрытого типа запрещено.
  • Вебасто должно работать лишь с тем видом топлива, которое предусмотрено производителем.
  • Система должна периодически включаться при непрогретом двигателе на наименьшем уровне мощности вентилятора примерно на 10 мин.
  • Максимальная продолжительность работы Webasto не должна превышать 60 минут.

Примечательно, что Вебасто можно использовать в летнем либо зимнем режиме. При выборе зимнего варианта происходит подогрев салона автомобиля, а вот активация летнего режима используется для вентиляции. В зимнее время принцип работы Вебасто базируется на подогреве охлаждающей жидкости, а летом система запускает вентилятор, обеспечивая проветривание салона авто.

Сегодня в продаже можно найти огромное количество разновидностей Вебасто, которые могут использоваться с дизельными и бензиновыми моторами. Выбор конкретной модели зависит от того, на двигатель какого объема вы намерены установить предпусковой подогреватель Вебасто. В некоторых дизельных машинах уже на заводе устанавливается Вебасто, однако она работает лишь после запуска двигателя. Её основное назначение – подогрев охлаждающей жидкости. Некоторые мастера используют дополнительные детали и трансформируют такую Webasto в настоящий предпусковой подогреватель двигателя.

Надеемся, что вы смогли понять, что такое Вебасто, как пользоваться данной системой. Принцип работы Вебасто очень простой, поэтому разобраться в функционировании системы могут даже новички.

Как работает вебасто на бензине

Вебасто: что это такое в машине

Вебасто – имя нарицательное. Как называют ксероксом любой аппарат для копирования независимо от изготовителя, так и вебасто для нас — любая установка для обогрева автомобильного салона. На деле Webasto — германская компания, выпускающая предпусковые обогреватели AG. Просто изделия под этим брендом настолько распространены, что производитель является едва ли не монополистом.

Webasto — подогреватель, начинающий работать еще до запуска двигателя. Он является портативным прибором c небольшими габаритами, который стоит в двигательном отсеке машины. Теплообменник монтирован в охлаждающую систему мотора, а питание подключено к бензобаку. На агрегате расположен подсоединенный к бортовой сети электронный модуль. Активация производится таймером или с ПДУ, входящим в каждый комплект.

Для чего нужен вебасто

Предпусковой подогреватель нужен тем, кто оставляет машину на ночь не в тепле, а на улице на морозе. Приходится прилагать усилия, чтобы очистить стекла от накопившегося на них льда, усаживаться на замерзшее сидение и пытаться запустить двигатель. Во избежание таких неприятностей разработали автономный отопитель.

Прибор нужен тем, кому приходится отвозить детей в детский садик. Детям некомфортно садиться на холодные сидения. Автономная система обогрева сделает их поездку намного приятнее.

Время активации системы устанавливается на таймере заранее. Можно запустить обогреватель с пульта дистанционного управления или даже с мобильного телефона, используя приложение. Уже через полчаса салон машины будет полностью прогрет, и проблем с запуском двигателя не возникнет.

Устройство вебасто

Конструкция Webasto проста, именно поэтому устройство надежно и никогда не отказывает. С ним любую машину можно завести даже в сильные морозы. Устройство состоит из следующих конструктивных узлов:

  • Камера сжигания горючей смеси. Здесь происходит воспроизводство тепловой энергии от сжигаемого горючего.
  • Теплообменник. Устройство компактное. Оно совмещено с системой охлаждения силового агрегата.
  • Управляющая система автоконтроля — запускается таймером, который запрограммирован на разные режимы функционирования пультом (радиус действия – 1000 метров) или обыкновенным мобильным телефоном.

Размеры механизма — 25/17 см. Он расположен под капотом авто или в кабине. В микроавтобусах устройство размещается под сидением. Основа конструкции – теплообразующая часть.

Как работает вебасто

Существуют 2 вида обогревателей: воздушный и жидкостной. Воздушные агрегаты производят автономный нагрев автомобильного салона при выключенном двигателе, создавая внутри комфортную обстановку. Жидкостные служат для прогрева двигательной системы и моторного масла. Поддержание температуры происходит за счет прогрева жидкости в системе охлаждения. Рассмотрим принцип работы вебасто на различных видах топлива.

На дизеле

Все виды подогревателей функционируют на горючем, забираемом ими из топливного бака или бака, установленного дополнительно. Это касается как легковых, так и большегрузных дизельных автомобилей. Воздушный вариант работает как фен – только в нем стоит не электрический нагреватель, а форсунка, в которой происходит образование пламени. Солярка смешивается с воздушной массой, забор которой происходит снаружи, и воспламеняется при помощи свечи. Свечи бывают разных типов — искровые или свечи накала. Сгорание смеси происходит в камере. Подача прогретой воздушной массы в салон осуществляется при помощи вентилятора, установленного рядом с этой камерой.

Устройство жидкостного агрегата сложнее. Он присоединяется к контуру охлаждающей системы мотора. Обогреватели с встроенным насосом для подачи топлива получают горючее по автономной магистрали. Оно поступает в камеру, где происходит его выгорание.

Результат – нагрев штифтов обогревателя. При сильном нагреве активируется насос, осуществляющий циркуляцию ОЖ. Насос работает, как обычная помпа охлаждающей системы – то есть рабочая жидкость нагревается, проходя по штифтам, затем поступает в двигательную систему.

Далее происходит циркуляция подогретой жидкости по каналам охлаждения мотора и отопительному радиатору. Благодаря этому все системы двигателя прогреваются. После прогрева рабочей жидкости до 40 градусов автоматически активируется вентилятор, что приводит к прогреву салона.

Процесс автоматический – водителю нужно только задать количество циклов. Когда набирается заданная температура, система будет просто поддерживать ее, в нужное время производя отключение или включение.

Есть упрощенные варианты вебасто без собственных органов управления. Они активируются только при работающем моторе и когда температура воздуха опускается ниже отметки +5 градусов. Это поддерживает рабочую температуру мотора для нормальной работы салонной печки.

На бензине

Работа бензиновых вариантов подогревателей мало чем отличается от работы дизельных. Отличия касаются только подачи горючего. На машинах с бензиновыми ДВС стоят автономные баки для топлива. Объём – от 5 до 15 литров. Именно оттуда происходит забор горючего топливным насосом для воспламенения в камере.

Вебасто: плюсы и минусы

Сначала о плюсах:

  1. В салоне тепло.
  2. Запуск устройства можно запрограммировать.
  3. Экономия горючего.
  4. На окнах не будет наледи.
  5. Так как мотор будет заводиться не на густом масле, аккумуляторная батарея проработает дольше.

Из минусов – высокая цена устройства (до 1 500 долларов). Другой недостаток — невозможно провести ремонт самостоятельно. Самому можно только сменить изношенные шланги.

«Автономка» очень полезна для тех, кто живет в условиях сурового климата, и для людей, оставляющих машину ночевать на улице. Устанавливать Вебасту лучше в специально оборудованных для этого мастерских.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

% PDF-1.4 % 612 0 объект> endobj xref 612 85 0000000016 00000 н. 0000003264 00000 н. 0000003452 00000 н. 0000003478 00000 н. 0000003522 00000 н. 0000003557 00000 н. 0000003754 00000 н. 0000003942 00000 н. 0000003978 00000 н. 0000004055 00000 н. 0000004962 00000 н. 0000005838 00000 н. 0000006657 00000 н. 0000007454 00000 н. 0000007530 00000 н. 0000008396 00000 н. 0000009195 00000 н. 0000009332 00000 п. 0000009717 00000 н. 0000010078 00000 п. 0000010440 00000 п. 0000010693 00000 п. 0000011471 00000 п. 0000012386 00000 п. 0000015056 00000 п. 0000037859 00000 п. 0000038111 00000 п. 0000038521 00000 п. 0000056965 00000 п. 0000058167 00000 п. 0000058447 00000 п. 0000071484 00000 п. 0000071522 00000 п. 0000077697 00000 п. 0000077735 00000 п. 0000077792 00000 п. 0000077929 00000 п. 0000078069 00000 п. 0000078191 00000 п. 0000078321 00000 п. 0000078425 00000 п. 0000078527 00000 п. 0000078637 00000 п. 0000078788 00000 п. 0000078911 00000 п. 0000079013 00000 п. 0000079173 00000 п. 0000079278 00000 п. 0000079377 00000 п. 0000079528 00000 п. 0000079647 00000 п. 0000079745 00000 п. 0000079903 00000 п. 0000080035 00000 п. 0000080128 00000 п. 0000080286 00000 п. 0000080375 00000 п. 0000080462 00000 п. 0000080589 00000 п. 0000080722 00000 п. 0000080829 00000 п. 0000080952 00000 п. 0000081099 00000 п. 0000081249 00000 п. 0000081337 00000 п. 0000081453 00000 п. 0000081557 00000 п. 0000081677 00000 п. 0000081782 00000 п. 0000081888 00000 п. 0000081988 00000 п. 0000082129 00000 п. 0000082234 00000 п. 0000082336 00000 п. 0000082468 00000 п. 0000082577 00000 п. 0000082687 00000 п. 0000082811 00000 п. 0000082930 00000 н. 0000083060 00000 п. 0000083181 00000 п. 0000083312 00000 п. 0000083437 00000 п. 0000083538 00000 п. 0000001996 00000 н. трейлер ] >> startxref 0 %% EOF 696 0 obj> поток xb``f``c`` €

причин.Коды устранения неполадок Webasto

«Вебасто» стала практически незаменимой вещью в современном автомобильном мире. Все счастливчики, у кого есть этот предпусковой подогреватель, зимой могут избежать множества серьезных проблем. Но иногда они случаются. Водитель пытается включить систему и видит, что «Вебасто» не запускается.

Причины такого поведения могут быть самые разные, и мало кто читает инструкцию к этой установке. Разберемся, что такое «Вебасто», как правильно работать с этой системой, разберем причины ее поломок, а также коды ошибок.

«Вебасто»: что это?

Устройство предпускового подогревателя двигателя автомобиля. Это обеспечивает легкий запуск двигателя в холодные зимние месяцы. Одно из отличий этого немецкого предпускового подогревателя в том, что он работает автономно.

Устройство «Вебасто»

Данный предпусковой элемент состоит из пяти частей. Это электронный блок управления системой, камерой сгорания, теплообменником, насосом для циркуляции охлаждающей жидкости и насосом для перекачки топлива.

Принцип действия

Когда водитель включает машину, топливно-воздушная смесь, которая затем воспламеняется и горит.За счет этого охлаждающая жидкость нагревается в теплообменнике. Насос, отвечающий за циркуляцию в отопителе, прокачивает антифриз по системе через радиатор-теплообменник, тем самым прогревая двигатель. Агрегат также подключается к штатной системе отопления салона и управляет запуском вентилятора.

Итак, зимой водителю не терпится прогреть силовой агрегат. Двигатель быстро перейдет в рабочий температурный режим одним нажатием кнопки на пульте дистанционного управления.

Достоинства и особенности

Одно из преимуществ данного устройства в том, что для запуска системы не нужно даже приближаться к машине. Старт можно производить из окна собственной квартиры. «Вебасто» многие любят за автономность, а также за то, что драгоценная энергия от аккумулятора не тратится на нагрев. Из серьезных недостатков можно отметить сокращение времени автономной работы примерно на год. Но за комфорт всегда нужно платить. Когда температура достигает определенного порога, а по умолчанию этот уровень составляет 81 °, то блок управления просто отключает установку. Машина будет ждать своего хозяина, уже полностью готовая к движению. Однако если долгое время нет активности и температура начинает падать, то при 64 градусах «Вебасто» запустится и снова заработает.

Самостоятельный ремонт

Летом этим устройством никто не пользуется, т.к. особой необходимости в нем нет. Но вот и первые холода, водитель нажимает кнопку, а результата нет. И начинается самостоятельная диагностика. Водитель пытается найти проблему, и часто ему это не удается.

Но все же, самостоятельный ремонт «Вебасто» возможен, хотя производитель рекомендует обращаться в диагностический центр компании со всеми поломками. Если вы понимаете принцип работы системы и обладаете необходимыми знаниями, устройство можно отремонтировать самостоятельно.

Возможные неисправности

Все сбои в системе можно разделить на несколько видов. Эти ошибки есть «вебасто» во внутренней памяти устройства, но часто не влияют на режимы работы.Также есть неисправности, которые возникают спонтанно. Это автоматический запуск или вторичные включения. Причиной такого поведения может служить неисправность в цепи нагревателя. «Вебасто» тоже самостоятельно отключается из-за ошибок. Подобные неисправности могут возникнуть в электронном блоке управления или в системе питания. Отопитель просто отключается сам, но ошибки «Вебасто» в памяти не сохраняются. Второй вариант - когда ошибка сохраняется, а в случае перезагрузки система предлагает выключить, а затем снова включить.

Блокировка происходит из-за определенного количества повторяющихся кодов. Если устройство выходит из строя от 4 до 6 раз, система блокируется и сохраняет отчет об ошибке. Самостоятельно разблокировать ТЭН не получится. Необходимо обратиться в сервисно-диагностический центр компании.

Так же может произойти блокировка из-за перегрева. Если «Вебасто» не запускается, причина может быть как раз в одной из этих блокировок.

Другая причина - ошибка и отключение из-за низкого или высокого напряжения. Когда напряжение растет и в результате достигает 11. 5 В прибор отключается. Затем запускается автоматическая продувка. Вы можете измерить напряжение с помощью блока управления. В случае завышения напряжения (обычно до 16 В) блок приостанавливает свою работу. Когда проблема будет решена, автономный отопитель снова заработает.

Когда «Вебасто» не запускается, причины другого типа можно определить с помощью специальной диагностической программы для ПК Thermo Test.

Ошибки и их устранение

Все причины сбоев в работе предпускового подогревателя «Вебасто» можно разделить на четыре типа.Коды, которые не смог сохранить электронный блок управления, можно устранить, проверив подачу топлива. Затем заменяйте только отдельные блоки или сам нагреватель. Если есть исправленные сбои, то необходимо посмотреть тип проблемы в памяти. В электронном блоке управления по коду ошибки можно определить, почему не работает «Вебасто» и заменить проблемные узлы.

Список кодов ошибок можно найти в инструкции. Например, 010 - слишком низкое напряжение. А 047 - короткое замыкание в топливном насосе автономного блока. Если комплексная система диагностики «Вебасто» не смогла определить вышедший из строя агрегат, необходимо проверить периферийные узлы механизма.

Подробную информацию, почему не запускается «Вебасто», вы можете узнать с помощью компьютерной диагностики. С помощью программы мы точно узнаем все об ошибке и получим подробную информацию о том, как ее исправить. После устранения неполадок код необходимо сбросить с помощью диагностической программы.В противном случае агрегат не запустится.

«Вебасто» и проблемы с дизелем

Некачественное топливо быстро забивает сетчатый фильтр в помпе. Как следствие - неправильная дозировка топлива, а затем прекращение подачи. «Вебасто» заводится и глохнет. Некачественное топливо отрицательно сказывается на свече, которая закоксовывается и перестает нагреваться до необходимых температур. Если установленный на дизеле «Вебасто» не заводится, то проблемы полностью аналогичны бензиновому ДВС.

Итак, на дизельных двигателях система не может работать из-за топлива, которое содержит больше серы.Он раскалывает свечу даже сильнее, чем бензин.

Объяснение сетевых устройств

Чтобы построить надежную сеть и защитить ее, вам необходимо понимать устройства, из которых она состоит.

Что такое сетевые устройства?

Сетевые устройства или сетевое оборудование - это физические устройства, необходимые для связи и взаимодействия между оборудованием в компьютерной сети.

Типы сетевых устройств

Вот общий список сетевых устройств:

  • Концентратор
  • Переключатель
  • Маршрутизатор
  • Мост
  • Шлюз
  • Модем
  • Повторитель
  • Точка доступа

концентратор

Концентраторы

соединяют вместе несколько компьютерных сетевых устройств.Концентратор также действует как повторитель, поскольку он усиливает сигналы, которые ухудшаются после прохождения больших расстояний по соединительным кабелям. Концентратор является самым простым в семействе устройств для подключения к сети, поскольку он соединяет компоненты LAN с идентичными протоколами.

Концентратор может использоваться как с цифровыми, так и с аналоговыми данными при условии, что его настройки были настроены для подготовки к форматированию входящих данных. Например, если входящие данные находятся в цифровом формате, концентратор должен передавать их в виде пакетов; однако, если входящие данные являются аналоговыми, то концентратор передает их в виде сигнала.

Концентраторы не выполняют функции фильтрации или адресации пакетов; они просто отправляют пакеты данных на все подключенные устройства. Концентраторы работают на физическом уровне модели взаимодействия открытых систем (OSI). Есть два типа концентраторов: простые и многопортовые.

Переключатель

Коммутаторы

обычно играют более интеллектуальную роль, чем концентраторы. Коммутатор - это многопортовое устройство, повышающее эффективность сети. Коммутатор поддерживает ограниченную информацию о маршрутизации узлов во внутренней сети и позволяет подключаться к таким системам, как концентраторы или маршрутизаторы.Ветви ЛВС обычно подключаются с помощью коммутаторов. Как правило, коммутаторы могут считывать аппаратные адреса входящих пакетов, чтобы передать их в соответствующее место назначения.

Использование коммутаторов повышает эффективность сети по сравнению с концентраторами или маршрутизаторами благодаря возможности виртуального канала. Коммутаторы также повышают безопасность сети, поскольку виртуальные каналы труднее исследовать с помощью сетевых мониторов. Вы можете думать о коммутаторе как об устройстве, которое сочетает в себе одни из лучших возможностей маршрутизаторов и концентраторов.Коммутатор может работать либо на уровне канала передачи данных, либо на сетевом уровне модели OSI. Многоуровневый коммутатор - это коммутатор, который может работать на обоих уровнях, что означает, что он может работать и как коммутатор, и как маршрутизатор. Многоуровневый коммутатор - это высокопроизводительное устройство, поддерживающее те же протоколы маршрутизации, что и маршрутизаторы.

Коммутаторы

могут подвергаться атакам распределенного отказа в обслуживании (DDoS); Защита от наводнений используется для предотвращения остановки коммутатора злонамеренным трафиком. Безопасность портов коммутатора важна, поэтому обязательно защитите коммутаторы: отключите все неиспользуемые порты и используйте отслеживание DHCP, проверку ARP и фильтрацию MAC-адресов.

Маршрутизатор

Маршрутизаторы

помогают передавать пакеты по назначению, прокладывая путь через море взаимосвязанных сетевых устройств с использованием различных сетевых топологий. Маршрутизаторы - это интеллектуальные устройства, в которых хранится информация о сетях, к которым они подключены. Большинство маршрутизаторов можно настроить для работы в качестве межсетевых экранов с фильтрацией пакетов и использования списков управления доступом (ACL). Маршрутизаторы вместе с блоком обслуживания канала / блоком обслуживания данных (CSU / DSU) также используются для преобразования из формирования кадров LAN в формирование кадров WAN. Это необходимо, поскольку локальные и глобальные сети используют разные сетевые протоколы. Такие маршрутизаторы известны как пограничные маршрутизаторы. Они служат внешним подключением локальной сети к глобальной сети и работают на границе вашей сети.

Маршрутизатор

также используется для разделения внутренних сетей на две или более подсети. Маршрутизаторы также могут быть внутренне подключены к другим маршрутизаторам, создавая зоны, которые работают независимо. Маршрутизаторы устанавливают связь, поддерживая таблицы о местах назначения и локальных соединениях.Маршрутизатор содержит информацию о подключенных к нему системах и о том, куда отправлять запросы, если адресат неизвестен. Маршрутизаторы обычно передают маршрутизацию и другую информацию, используя один из трех стандартных протоколов: протокол информации о маршрутизации (RIP), протокол пограничного шлюза (BGP) или сначала открытый кратчайший путь (OSPF).

Маршрутизаторы

- это ваша первая линия защиты, и они должны быть настроены на пропускание только трафика, разрешенного администраторами сети. Сами маршруты можно настроить как статические или динамические.Если они статические, их можно настроить только вручную, и они останутся такими до тех пор, пока не будут изменены. Если они динамические, они узнают о других маршрутизаторах вокруг них и используют информацию об этих маршрутизаторах для построения своих таблиц маршрутизации.

Маршрутизаторы

- это устройства общего назначения, которые соединяют две или более разнородных сетей. Обычно они предназначены для компьютеров специального назначения с отдельными входными и выходными сетевыми интерфейсами для каждой подключенной сети. Поскольку маршрутизаторы и шлюзы являются основой больших компьютерных сетей, таких как Интернет, у них есть специальные функции, которые дают им гибкость и способность справляться с различными схемами сетевой адресации и размерами кадров за счет сегментации больших пакетов на меньшие размеры, которые подходят для новой сети. составные части.Каждый интерфейс маршрутизатора имеет свой собственный модуль протокола разрешения адресов (ARP), свой собственный адрес LAN (адрес сетевой карты) и свой собственный адрес Интернет-протокола (IP). Маршрутизатор с помощью таблицы маршрутизации знает маршруты, по которым пакет может пройти от источника к месту назначения. Таблица маршрутизации, как в мосте и коммутаторе, динамически растет. После получения пакета маршрутизатор удаляет заголовки и трейлеры пакетов и анализирует заголовок IP, определяя адреса источника и назначения и тип данных, а также отмечая время прибытия.Он также обновляет таблицу маршрутизатора новыми адресами, которых еще нет в таблице. Информация о заголовке IP и времени прибытия вводится в таблицу маршрутизации. Маршрутизаторы обычно работают на сетевом уровне модели OSI.

Мост

Мосты используются для соединения двух или более хостов или сегментов сети. Основная роль мостов в сетевой архитектуре - хранение и пересылка кадров между различными сегментами, которые соединяет мост. Они используют адреса аппаратного управления доступом к среде (MAC) для передачи кадров.Посмотрев на MAC-адреса устройств, подключенных к каждому сегменту, мосты могут пересылать данные или блокировать их пересечение. Мосты также могут использоваться для соединения двух физических локальных сетей в более крупную логическую локальную сеть.

Мосты

работают только на физическом уровне и уровне канала передачи данных модели OSI. Мосты используются для разделения больших сетей на более мелкие участки, располагаясь между двумя физическими сегментами сети и управляя потоком данных между ними.

Мосты во многих отношениях похожи на концентраторы, в том числе в том, что они соединяют компоненты LAN с идентичными протоколами.Однако мосты фильтруют входящие пакеты данных, известные как кадры, по адресам перед их пересылкой. Поскольку он фильтрует пакеты данных, мост не вносит изменений в формат или содержимое входящих данных. Мост фильтрует и пересылает кадры в сети с помощью таблицы динамического моста. Таблица мостов, которая изначально пуста, поддерживает адреса LAN для каждого компьютера в LAN и адреса каждого интерфейса моста, который соединяет LAN с другими LAN. Мосты, как и концентраторы, могут быть простыми или многопортовыми.

Мосты в последние годы в основном потеряли популярность и были заменены переключателями, которые предлагают больше функций. Фактически, коммутаторы иногда называют «многопортовыми мостами» из-за того, как они работают.

шлюз

Шлюзы

обычно работают на транспортном и сеансовом уровнях модели OSI. На транспортном уровне и выше существует множество протоколов и стандартов от разных поставщиков; шлюзы используются для борьбы с ними. Шлюзы обеспечивают преобразование между сетевыми технологиями, такими как взаимодействие открытых систем (OSI) и протокол управления передачей / Интернет-протокол (TCP / IP).По этой причине шлюзы соединяют две или более автономных сетей, каждая со своими собственными алгоритмами маршрутизации, протоколами, топологией, службой доменных имен, а также процедурами и политиками сетевого администрирования.

Шлюзы

выполняют все функции маршрутизаторов и многое другое. Фактически маршрутизатор с дополнительной функцией трансляции является шлюзом. Функция, которая выполняет перевод между различными сетевыми технологиями, называется преобразователем протоколов.

Модем

Модемы (модуляторы-демодуляторы) используются для передачи цифровых сигналов по аналоговым телефонным линиям.Таким образом, цифровые сигналы преобразуются модемом в аналоговые сигналы различных частот и передаются на модем в месте приема. Принимающий модем выполняет обратное преобразование и выдает цифровой сигнал на устройство, подключенное к модему, обычно это компьютер. Цифровые данные обычно передаются в модем или от него по последовательной линии через стандартный интерфейс RS-232. Многие телефонные компании предлагают услуги DSL, а многие операторы кабельного телевидения используют модемы в качестве оконечных устройств для идентификации и распознавания домашних и личных пользователей.Модемы работают как на физическом уровне, так и на уровне канала передачи данных.

повторитель

Ретранслятор - это электронное устройство, усиливающее принимаемый сигнал. Вы можете думать о ретрансляторе как об устройстве, которое принимает сигнал и ретранслирует его на более высоком уровне или более высокой мощности, чтобы сигнал мог преодолевать большие расстояния, более 100 метров для стандартных кабелей LAN. Репитеры работают на физическом уровне.

точка доступа

Хотя точка доступа (AP) может технически включать проводное или беспроводное соединение, обычно это беспроводное устройство.Точка доступа работает на втором уровне OSI, уровне канала передачи данных, и может работать либо как мост, соединяющий стандартную проводную сеть с беспроводными устройствами, либо как маршрутизатор, передающий данные от одной точки доступа к другой.

Точки беспроводного доступа (WAP) состоят из передатчика и приемопередатчика (приемопередатчика), используемых для создания беспроводной локальной сети (WLAN). Точки доступа обычно представляют собой отдельные сетевые устройства со встроенной антенной, передатчиком и адаптером. Точки доступа используют сетевой режим беспроводной инфраструктуры для обеспечения точки соединения между WLAN и проводной локальной сетью Ethernet. У них также есть несколько портов, что дает вам возможность расширить сеть для поддержки дополнительных клиентов. В зависимости от размера сети может потребоваться одна или несколько точек доступа для обеспечения полного покрытия. Дополнительные точки доступа используются для обеспечения доступа к большему количеству беспроводных клиентов и расширения диапазона беспроводной сети. Каждая точка доступа ограничена своим диапазоном передачи - расстоянием, на котором клиент может находиться от точки доступа и при этом получать полезный сигнал и скорость обработки данных. Фактическое расстояние зависит от стандарта беспроводной связи, препятствий и условий окружающей среды между клиентом и точкой доступа.Точки доступа более высокого уровня имеют мощные антенны, что позволяет им увеличивать дальность распространения беспроводного сигнала.

Точки доступа

могут также предоставлять множество портов, которые можно использовать для увеличения размера сети, возможностей брандмауэра и службы протокола динамической конфигурации хоста (DHCP). Таким образом, мы получаем точки доступа, которые представляют собой коммутатор, DHCP-сервер, маршрутизатор и межсетевой экран.

Для подключения к беспроводной точке доступа необходимо имя идентификатора набора услуг (SSID). Беспроводные сети 802.11 используют SSID для идентификации всех систем, принадлежащих к одной сети, и клиентские станции должны быть настроены с SSID для аутентификации на AP.Точка доступа может транслировать SSID, позволяя всем беспроводным клиентам в области видеть SSID точки доступа. Однако из соображений безопасности можно настроить точки доступа так, чтобы они не транслировали SSID, что означает, что администратор должен предоставить клиентским системам SSID вместо того, чтобы разрешать его автоматическое обнаружение. Беспроводные устройства поставляются с SSID по умолчанию, настройками безопасности, каналами, паролями и именами пользователей. По соображениям безопасности настоятельно рекомендуется как можно скорее изменить эти параметры по умолчанию, поскольку на многих интернет-сайтах перечислены параметры по умолчанию, используемые производителями.

Точки доступа могут быть толстыми или тонкими. Толстые точки доступа, которые иногда еще называют автономными, необходимо вручную настроить с настройками сети и безопасности; тогда они по сути остаются одни, чтобы обслуживать клиентов, пока они не перестанут функционировать. Тонкие точки доступа позволяют удаленную настройку с помощью контроллера. Поскольку тонкие клиенты не нужно настраивать вручную, их можно легко перенастроить и контролировать. Точки доступа также могут быть управляемыми или автономными.

Заключение

Четкое понимание типов доступных сетевых устройств может помочь вам спроектировать и построить сеть, которая будет безопасной и хорошо обслуживает вашу организацию.Тем не менее, чтобы обеспечить постоянную безопасность и доступность вашей сети, вам следует тщательно контролировать свои сетевые устройства и активность вокруг них, чтобы вы могли быстро обнаруживать проблемы с оборудованием, проблемы конфигурации и атаки.

Джефф - директор по разработке глобальных решений в Netwrix. Он давний блоггер Netwrix, спикер и ведущий. В блоге Netwrix Джефф делится лайфхаками, советами и приемами, которые могут значительно улучшить ваш опыт системного администрирования.

Светозависимый резистор (LDR) - принцип работы и его применение

Большинство уличных фонарей, уличных фонарей и ряда бытовых приборов в помещении обычно управляются и обслуживаются вручную во многих случаях. Это не только рискованно, но, кроме того, приводит к потерям электроэнергии из-за халатности персонала или необычных обстоятельств при включении и выключении этих электроприборов.Следовательно, мы можем использовать схему светового датчика для автоматического выключения нагрузки в зависимости от интенсивности дневного света, используя световой датчик. В этой статье вкратце обсуждается, что такое светозависимый резистор, как сделать схему светозависимого резистора и его применение.

Что такое светозависимый резистор?

LDR или светозависимый резистор также известен как фоторезистор, фотоэлемент, фотопроводник. Это резистор одного типа, сопротивление которого зависит от количества света, падающего на его поверхность.Когда свет падает на резистор, сопротивление меняется. Эти резисторы часто используются во многих схемах, где требуется обнаруживать наличие света. Эти резисторы имеют множество функций и сопротивлений. Например, когда LDR находится в темноте, его можно использовать для включения света или выключения света, когда он находится на свету. Типичный резистор, зависящий от света, имеет сопротивление в темноте 1 МОм, а при яркости - пару кОм

Принцип работы LDR

Этот резистор работает по принципу фотопроводимости.Это не что иное, как когда свет падает на его поверхность, тогда проводимость материала уменьшается, а также электроны в валентной зоне устройства возбуждаются в зону проводимости. Эти фотоны в падающем свете должны иметь энергию, превышающую ширину запрещенной зоны полупроводникового материала, что заставляет электроны переходить из валентной зоны в зону проводимости.

Принцип работы LDR

Эти устройства зависят от света, когда свет падает на LDR, сопротивление уменьшается и увеличивается в темноте.Когда LDR хранится в темном месте, его сопротивление велико, а когда LDR находится на свету, его сопротивление уменьшается.

Изменение сопротивления LDR с изменением интенсивности света

Если к LDR применяется постоянная «V», интенсивность света увеличивается и ток увеличивается. На рисунке ниже показана кривая между сопротивлением Vs кривой освещения для конкретного светозависимого резистора.

Интенсивность света в зависимости от сопротивления LDR

Типы светозависимых резисторов

Светозависимые резисторы классифицируются в зависимости от используемых материалов.

Внутренние фоторезисторы

Эти резисторы представляют собой чисто полупроводниковые приборы, такие как кремний или германий. Когда свет падает на LDR, электроны возбуждаются из валентной зоны в зону проводимости, и количество носителей заряда увеличивается.

Внешние фоторезисторы

Эти устройства легированы примесями, и эти примеси создают новые энергетические зоны над валентной зоной. Эти полосы заполнены электронами. Следовательно, это уменьшает ширину запрещенной зоны и требует небольшого количества энергии для их перемещения.Эти резисторы в основном используются для длинных волн.

Принципиальная схема светозависимого резистора

Принципиальная схема LDR показана ниже. Когда интенсивность света низкая, тогда сопротивление LDR велико. Это останавливает прохождение тока к клемме базы транзистора. Значит, светодиод не горит. Однако, когда интенсивность света на LDR высока, сопротивление LDR невелико, поэтому ток течет через базу первого транзистора, а затем и второго транзистора.Следовательно, загорается светодиод. Здесь предварительно установленный резистор используется для увеличения или уменьшения, чтобы увеличить или уменьшить сопротивление.

Схема светозависимого резистора

Применение светозависимого резистора

Светозависимые резисторы имеют низкую стоимость и простую конструкцию. Эти резисторы часто используются в качестве световых датчиков. Эти резисторы в основном используются, когда необходимо определить отсутствие и наличие света, например, в цепях охранной сигнализации, будильниках, измерителях интенсивности света и т. Д.Резисторы LDR в основном используются в различных электрических и электронных проектах. Для лучшего понимания этой концепции здесь мы объясняем некоторые проекты в реальном времени, в которых используются резисторы LDR.

Система безопасности, управляемая электронным глазом

Эта система безопасности, управляемая электронным глазом, основана на системе светочувствительности. Предлагаемая система использует 14-ступенчатый двоичный счетчик переноса пульсаций для измерения интенсивности света с помощью LDR. O / p включает реле и зуммер для требуемого действия.Этот проект очень полезен для отпугивания грабителей из торговых центров, банков, ювелирных магазинов и т. Д.

В этом проекте используется светозависимый резистор. Когда свет падает на датчик LDR, сопротивление датчика уменьшается, что приводит к активации сигнала тревоги, чтобы предупредить пользователя. Этот проект подходит для применения в системе обеспечения безопасности шкафчиков, кассовых боксов, которые можно найти в банках, торговых центрах, ювелирных магазинах.

Схема этого проекта размещается внутри кассы в торговых центрах или внутри шкафчиков в банках таким образом, чтобы грабитель открыл кассу или шкафчик и использовал фонарь для обыска ценностей.Когда свет падает на цепь, которая включает электронный глаз и подает команду на счетчик пульсаций. Это вызывает тревогу и указывает на попытку взлома. Лампа также используется для индикации кражи при попадании света на датчик.

В будущем этот проект может быть разработан с использованием GSM-модема, а также микроконтроллера. Этот модем может иметь интерфейс для отправки SMS пользователю в случае кражи со взломом.

LDR Управление интенсивностью света для уличных фонарей

В предлагаемой системе обычно освещение автомагистралей осуществляется с помощью ламп HID. Потому что энергопотребление этих ламп велико. В этом проекте используются светодиоды для преодоления недостатков ламп HID. Этот проект демонстрирует использование светоизлучающих диодов в качестве источника света. Эти лампы потребляют мало энергии, и их срок службы больше по сравнению с лампами HID. Для обнаружения света используется резистор, зависящий от света. Сопротивление LDR резко снижается при дневном свете.

Для создания уличного фонаря используется связка светодиодов. Микроконтроллер содержит программируемые инструкции, которые регулируют интенсивность света на основе генерируемых сигналов широтно-импульсной модуляции.

Интенсивность света поддерживается на высоком уровне в часы пик, и поскольку интенсивность движения на автомагистралях имеет тенденцию к уменьшению поздней ночью: интенсивность света также уменьшается до утра. Наконец, уличные фонари полностью выключаются утром и снова включаются вечером в 18:00

В будущем этот проект можно развить, подключив его к солнечной панели, которая преобразует интенсивность солнечной энергии в соответствующее напряжение, и эта энергия используется для питания уличных фонарей на трассах.

Переключатель освещения с заката на восход солнца

Этот переключатель освещения от заката до восхода солнца предназначен для управления светом, освещаемым датчиком LDR.

Сопротивление датчика LDR изменяется с изменением интенсивности света, падающего на LDR. Этот выход датчика подается на таймер IC 555, подключенный в бистабильном режиме. Отключение таймера IC 555 используется для управления запросом нагрузки через TRIAC. Следовательно, эта схема включает нагрузку на закате и автоматически отключает нагрузку на восходе солнца.

Надеюсь, в этой статье содержится достаточно информации о том, что такое светозависимый резистор, типах LDR, работе LDR и применениях LDR. Кроме того, если есть какие-либо сомнения относительно использования резистора, зависящего от света, пожалуйста, оставьте свой отзыв, разместив свои комментарии в поле для комментариев. Вот вам вопрос, какова основная роль предустановленного резистора в приведенной выше схеме.

Фото:

Система синхронного перевода

Современная система синхронного перевода легко решает задачу перевода на несколько языков, поскольку переводчики работают одновременно в специальных кабинах, не мешая друг другу. Слушатель выбирает целевой язык, который он понимает на приемнике. Максимальное количество целевых языков, например, в системе синхронного перевода Bosch составляет 32 языка.


Основные компоненты системы синхронного перевода

Инфракрасный приемник делегата является основным компонентом системы синхронного перевода . Слушатель принимает этот ресивер на конференции, подключает к нему наушники, выбирает наиболее удобный для него канал перевода и регулирует громкость звука в наушниках.Чем лучше ИК-приемник, тем лучше звук в наушниках и комфорт слушателя.

Производители систем синхронного перевода

Основными производителями систем синхронного перевода являются следующие компании:

У каждого из этих производителей есть свои особенности, но немецкая компания Bosch обладает превосходством по качеству, надежности и дизайну конференц-систем и систем синхронного перевода.

На примере системы синхронного перевода Bosch опишем принцип работы и составные части системы.

Принцип работы системы синхронного перевода

Система синхронного перевода работает по принципу беспроводной передачи аудиосигнала, который с помощью инфракрасных излучателей распределяется в помещении и принимается отдельными приемниками делегатов, к которым подключены наушники.

Инфракрасная система синхронного перевода работает в диапазоне от 300 ГГц до 429 ТГц в спектре невидимых инфракрасных волн по нескольким причинам:

  • разгруженный диапазон по сравнению с радиочастотами,
  • возможность одновременной передачи 32 каналов,
  • защита от помех,
  • действует в пределах одной комнаты и не проникает в другие комнаты.

Во время передачи инфракрасное излучение имеет те же физические свойства, что и свет: оно не проходит через непрозрачные объекты и отражается от поверхностей. Более того, он лучше отражается от ярких поверхностей, чем от темных. Эти свойства инфракрасной системы синхронного перевода позволяют использовать ее одновременно в нескольких помещениях в одном здании без каких-либо помех и помех. Фактически, система с 32 целевыми языками не влияет на другую систему с 32 целевыми языками в соседней комнате.Добиться такого результата, используя радиочастоты, будет очень сложно.

Состав системы синхронного перевода

Центральный блок управления - это базовый блок. Все остальные устройства подключаются к этому блоку.

Передающий блок - это устройство в отдельном блоке для модуляции сигнала. В зависимости от количества каналов может быть несколько вариантов - с 4, 16 и 32 каналами. Он подключен к центральному блоку управления через оптический кабель.

Излучатель инфракрасных волн - это специальное устройство, преобразующее сигнал в инфракрасные волны с помощью инфракрасных светодиодов.

Пульт переводчика - это микрофонная панель, разработанная специально для синхронных переводчиков, имеющая особые дополнительные функции по сравнению с обычным микрофоном. Позволяет выбрать канал для перевода и подключить наушники переводчика.

Кабина для синхронных переводчиков - очень важный элемент системы синхронного перевода, который оказывает большое влияние на качество создаваемого аудиосигнала.Он полностью изолирует рабочее место переводчика от внешнего шума и помех.

Инфракрасный приемник - этот прибор дается всем, кому стоит слушать синхронный перевод. Это легкое компактное устройство с наушниками.

Наушники для ИК-приемников синхронного перевода могут поставляться в нескольких вариантах:


Зарядный кейс для ИК-приемников. Каждый ИК-приемник имеет элементы питания от батарей. Кейс подходит не только для зарядки, но и для хранения и транспортировки большого количества приемников.

Преимущества системы цифрового перевода

Основным преимуществом цифровой инфракрасной переводческой системы является защита от помех, создаваемых мобильными телефонами, солнечным светом, флуоресцентным светом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
