Установка момента зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Момент зажигания – он играет очень важную роль в автомобиле, вить благодаря нему смесь то и воспламеняется, объясним вам по подробней если вы не поняли о чём идёт речь, вы вить уже знаете что в двигателе у автомобиля есть поршни, так вот благодаря ним он и работает, но чтобы они ходили вверх и двигатель работал нужна смесь воздуха и бензина, данная смесь то и попадает в двигатель автомобиля при его работе, так вот после её попадания в работу включается зажигание то есть он поджигает эту смесь когда поршни находятся в самом верху и вот таким вот образом двигатель и работает, а что будет если зажигание будет установлено чуть раньше того пока поршни ещё будут находиться в нижней отметки, не знаете? Можно предположить что смесь так же будет загораться но двигатель уже будет намного тяжелее работать, вить назад поршень пойти то не может и когда он будет стремиться вверх, его как бы будет останавливать это ранее зажигание и тем самым двигатель хуже будет работать, поэтому за тем когда смесь будет воспламеняться нужно следить и по необходимости регулировать угол зажигания, чтобы он был как можно ровный.

Примечание!
Чтобы произвести установку момента зажигания, вам достаточно будет взять: Гаечные ключи, а так же специальную лампочку (Контролькой она называется) которая работает от 12 вольт или вместо неё (Если у вас есть) вольтметр используйте, так же не забудьте стробоскопом запастись, благодаря нему вы и будете проверять правильно ли вы отрегулировали момент зажигания или же нет!

Краткое содержание:

  • Установка момента зажигания
  • Дополнительный видео-ролик

Когда нужно устанавливать момент зажигания?
Если вы заметили что автомобиль начал у вас неправильно работать, а именно потерялась мощность у авто, стали плавать обороты (Особенно на холостом ходу это заметно), двигатель начал глохнуть, а так же сильно перегреваться хотя раньше такого не было или же детонировать (Если вы не знаете что такое детонация, то изучите «Эту статью» в ней всё описано), то это скорее всего у вас сбилось зажигание, оно может сбиться из-за вашей вины (Это когда вы в двигатель лазили и делали что то с трамблёром, снимали его к примеру), ещё из-за неисправного подшипника в трамблёре момент зажигания может сбиваться (О том как отремонтировать трамблёр, читайте в статье: «Ремонт трамблёра на ВАЗ»), но сперва установите его и если на долго этого не хватит, то можете подумывать о ремонте трамблёра или же о его замене на новый (О том как заменить трамблёр, читайте в статье: «Замена распределителя зажигания на классических автомобилях»).

1) В его установке нет ничего сложного, вам просто нужно изучить данную статью и вы быстро научитесь выставлять зажигание, во-первых начнём с того что вам придётся проверить, а действительно ли это зажигание вам нужно выставлять или может с ним всё в порядке, о том как выполнить эту проверку читайте в статье: «Проверка момента зажигания на его правильность».

Примечание!
Если у вас нету стробоскопа, то проверку правильно ли настроено зажигание или нет, вы можете ещё одним способом проверить (Он более правильный кстати), данный способ описан в этой же статье, просто пролистайте чуть ниже и вы увидите внизу надпись: «Проверка установки момента зажигания»!

2) После того как проверка осуществлена и вы решили что момент у зажигания действительно не верно настроен, то переходите к его установки, для этого сперва выверните свечу из первого цилиндра (Только не ошибитесь, первый цилиндр находиться ближе к передней части автомобиля, учтите это, да и на самой головки блока цилиндров ещё нумерация стоит, присмотритесь и вы её сразу же увидите, если нужно будет то сотрите с головки грязь при помощи тряпки) и после чего закройте пальцем это отверстие как на фото ниже показано, после этого поставьте поршень первого цилиндра в ВМТ (Это Верхняя Мёртвая Точка), о том как этот поршень поставить в верхнюю точку, изучайте в статье: «Установка поршня четвертого цилиндра в верхнее положение», не обращайте особого внимания на то что в статье говориться про четвёртый цилиндр, просто поршень первого и чётвёртого ходят одновременно и поэтому если вы четвёртого цилиндра поршень соберётесь в ВМТ выставить, то и первого цилиндра тоже считайте что выставите.

Примечание!
Крутить коленвал вашему помощнику нужно будет до того (Помощник пусть его крутит, а палец у вас на первом цилиндре в это время должен находиться), пока вы не почувствуете то что из отверстия где у вас палец лежит начал выходить воздух (Это ощутимо будет), когда почувствуете продолжайте по не многу крутить шкив коленвала и доведите его до того, пока метка на шкиву (Буквой Г указана) не совместиться с меткой Б, когда она совместиться, прекратите крутить шкив и переходите дальше а именно к проверки ротора трамблёра, в общём читайте ниже!

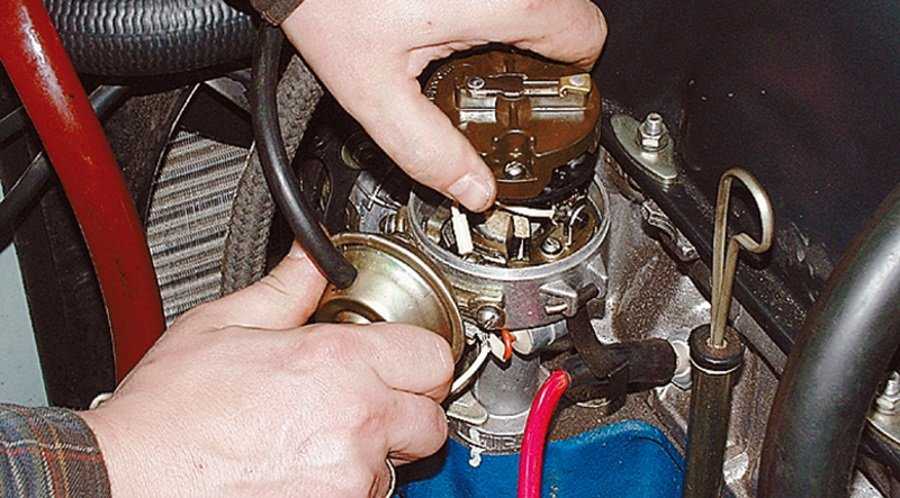

3) Так вот когда вы всё сделаете, обратите своё внимание на ротор у трамблёра, у данного ротора есть наружный контакт он буквой А указан (Не перепутайте его), данный контакт должен будет смотреть на первый цилиндр (О том где первый цилиндр, смотрите по крышке трамблёра, на ней есть все обозначения, начиная от первого и заканчивая четвёртым цилиндром), а боковые защёлки (Указаны буквами Б) при этом должны будут примерно параллельно двигателю стоять, если у вас всё так и есть, значит с зажиганием всё в порядке и лезьте в автомобиль не нужно, в противном же случае читайте далее.

4) Далее вам придётся отвернуть (Полностью не отворачивайте, до края резьбы) нижнюю гайку трамблёра (Красной стрелкой указана), после этого приподнимите чуть-чуть трамблёр и поверните его валик при помощи перемещения ротора трамблёра (Ротор находиться на самом верху, для примера на него синяя стрелка направлена), ротор вам нужно будет крутить до того, пока вы не поставите его на первый цилиндр (По крышки трамблёра смотрите), после того как поставите, опускайте трамблёр и затягивайте но не до конца гайку его крепления.

5) Теперь берите контрольную лампу на 12 вольт или вместо неё так же вольтметр можно использовать, подсоединяйте эти вещи следующим образом, плюс кидайте на низковольтный какой либо вывод (К примеру на клемму + на катушке зажигания можете кинуть), а минус на массу (К кузову или аккумулятора подсоедините), после того как всё будет подсоединено, включите зажигания при помощи поворота ключа и как только оно включиться переходите к регулировки, для этого одной рукой ротор распределителя подожмите, а другой по часовой стрелке совсем немного поверните корпус вакуумного регулятора (Его поворачивайте до того, пока контрольная лампа не перестанет гореть или до того пока вольтметр не перестанет показывать показания), как только все у вас потухло, в другую сторону корпус крутите и очень медленно при этом, как только вольтметр или контрольная лампа дадут показания (Контролька загорится, а вольтметр покажет где то 12 вольт) в этом то и месте остановитесь и закрутите нижнюю гайку крепления до упора и зажигание выключите после этого.

Примечание!
Более подробно о том как при помощи контрольной лампочки выставить зажигание, смотрите в ролике ниже:

Проверка установки момента зажигания:

Проверить как вы уже поняли можно по стробоскопу (Не очень точный вариант, но всё же можно и при помощи него), но лучше всего на ходу проверять, вить здесь всё зависит от бензина и чем он будет хуже, тем менее раннее зажигание вам и придётся выставлять, в общём приступим, садитесь в автомобиль и разгонитесь на нём до 45 км/ч, после этого включайте четвёртую передачу и до конца нажмите педаль газа, около 2-3 секунд произойдёт детонация (Мы уже давали ссылку чуть выше в статье, перейдите по ней если ещё не перешли и прочтите внимательно статью про детонацию, там даже звук этой детонации в видео-ролике есть просто чтобы вы понимали что это такое), по мере разгона она будет пропадать, если же не пропадает то у вас зажигание раннее (В этом случае поверните корпус трамблёра на 0. 5-1 деление по часовой стрелке), а если её совсем нет, то это слишком позднее зажигание и повернуть корпус вам нужно будет на 0.5-1 против часовой стрелки, когда всё выставите правильно, метку относительно двигателя и делений корпуса трамблёра сделайте как показано на фото ниже. (Метку делайте напротив средней риски)

Примечание!
Чтобы наглядно вы могли увидеть как зажигание настроить без помощи специального прибора (Стробоскопа), а просто двигаясь на ходу, то посмотрите ролик ниже, в неё все моменты описаны, но только в ролике используется автомобиль не классического производства а нива, но вы на это особого внимания не обращайте тем более в ниву и в классику устанавливали один и тот же двигатель, в общём там всё практически идентично!

Дополнительный видео-ролик:
Ещё один поучительный ролик расположен ниже, в котором без помощи контрольки и вольтметра показывается как можно настроить зажигание на автомобиле.

Как выставить зажигание на ВАЗ 2107, инструкция по установке на карбюраторе и инжекторе » АвтоНоватор

В классическом семействе автомобилей ВАЗ иногда возникают проблемы с моментом воспламенения смеси в цилиндрах. Понять это даёт детонация двигателя на определённых режимах работы или «выстрелы» в выхлопной системе. Также двигатель не развивает полной мощности, расходует больше топлива и перегревается. Все эти неисправности можно устранить самостоятельно, правильно выставив зажигание.

Когда необходимо выставлять зажигание на ВАЗ 2107

Зажигание на ВАЗ 2107 и всём классическом семействе надо выставлять тогда, когда ощущаются перебои в работе силового агрегата, провалы в начале движения и в различных диапазонах работы двигателя.

Как выставить на карбюраторной семёрке

ВАЗ 2107 ведёт своё происхождение от Fiat 124 и выпускался в России до 2012 года

Инструменты для установки

Для всех проводимых работ нам понадобятся:

  • ключ на 38;
  • рожковый или накидной ключ на 13;
  • контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).

Ключ для проворачивания коленвала предназначен для более тщательного совмещения меток

Как правильно работать с метками

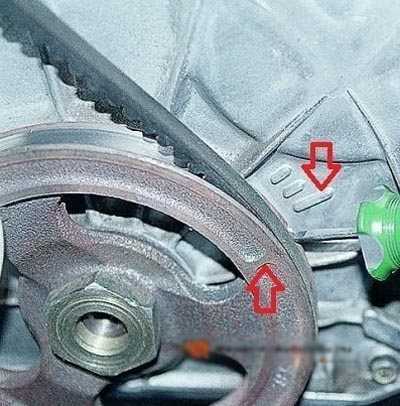

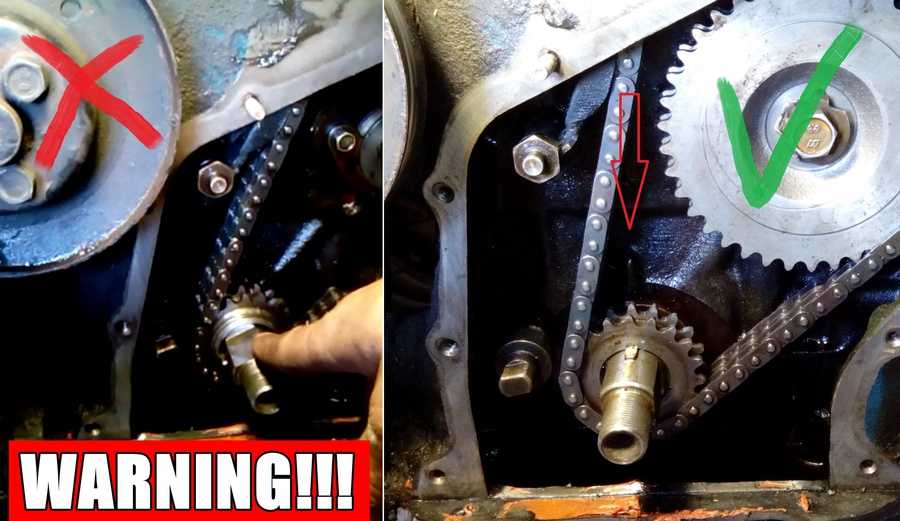

На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов. На шкиве тоже нащупывается прорезь, причём даже на ВАЗ 2107 (карбюратор) эта метка иногда реализована по-разному, но главная задача — найти её.

Метки углов опережения зажигания

Пошаговое описание с фото и схемами

  1. Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде.
    Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
  2. Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.
  3. Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.

    Требуемое положение трамблёра и бегунка относительно блока цилиндров

  4. Делаем отметку маркером на блоке цилиндров для дальнейшей оптимизации настройки зажигания.

    Для удобства настройки зажигания

  5. Теперь подключаем нашу лампочку одним проводом к плюсовому выводу катушки зажигания, а вторым проводом на «массу». Центральный провод катушки вытаскиваем из крышки распределителя и фиксируем на расстоянии примерно 1—5 мм от «массы». Это делается для того, чтобы предотвратить пробой катушки зажигания на «массу».
  6. Включив зажигание, медленно поворачиваем корпус распределителя зажигания (трамблёра) по направлению движения часовой стрелки и смотрим, когда потухнет лампочка. Если она не горела, то оставляем всё как есть.
  7. Медленно вращаем корпус распределителя в обратном направлении, добиваемся момента, когда лампочка загорится и ключом на 13 фиксируем крепление корпуса.
  8. Зажигание выключаем, крышку трамблёра и центральный провод возвращаем на место. Отцепляем провода лампочки-контрольки.

Видео о настройке на ВАЗ 2107 (карбюратор)

Как настроить на инжекторе

На инжекторном двигателе автомобиля ВАЗ 2107 не требуются регулировки момента зажигания, так как функцию выставления выполняет электронный блок управления, который получает необходимую информацию с датчиков.

Проверка корректности данных в системе

  1. Заводим двигатель и начинаем движение.
  2. Разогнав машину примерно до 45 километров в час, очень быстро включаем четвёртую передачу и резко нажимаем педаль газа в пол.
  3. Прислушиваемся к двигателю, если детонация, или как говорят автолюбители, «стук пальцев», присутствует в течение 1,5—3 секунд и по мере разгона пропадает, то зажигание установлено правильно, а значит, манипуляций никаких не потребуется.

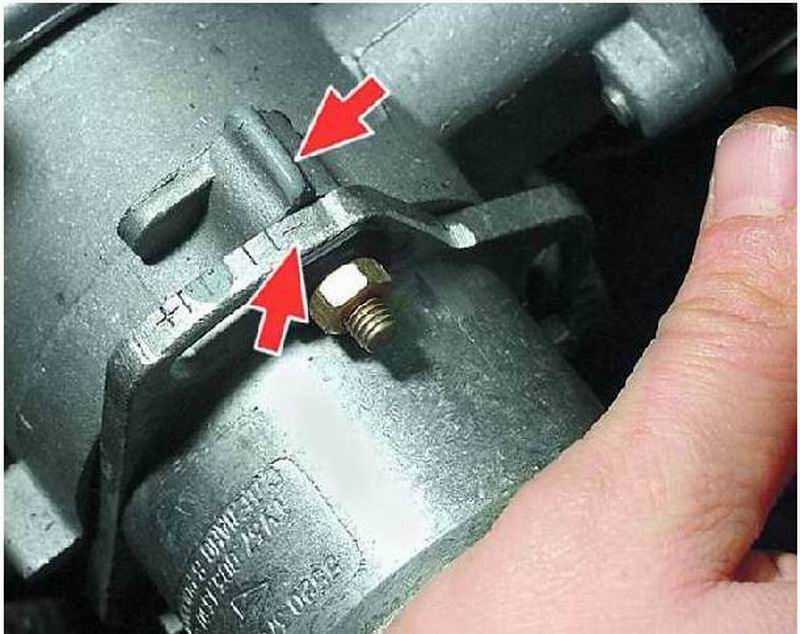

    Если детонация по мере разгона не пропала, то зажигание «раннее» и надо примерно на 0,5—1 деление повернуть распределитель по часовой стрелке. В случае, когда детонации не было — зажигание «позднее», надо повернуть распределитель на 0,5—1 деления против движения часовой стрелки.

Стоит помнить о технике безопасности при выполнении подобного вида работ, так как высоковольтная цепь автомобиля является потенциальным источником опасности для здоровья человека. Необходимо быть внимательным при проверке правильности настройки зажигания, когда вы уже едете: дорога должна быть ровной и с умеренным движением транспорта.

  • Автор: Алексей Тюнин
