Привод спидометра - основные неисправности и их ремонт

  1. Прижмите крепежный зажим на разъеме и снимите разъем.
  2. Слегка прижмите вниз фиксатор крепежного зажима датчика и слегка
    поверните датчик вправо.
  3. Выньте датчик из коробки передач.
  4. При монтаже проследите за правильностью установки уплотнительных
    колец.

Как отремонтировать спидометр своими руками АВТОМАСТЕРСКАЯ

Не секрет, что точные показания спидометра крайне важны для водителя. Именно по этому прибору шофер знает, с какой скоростью передвигается легковой транспорт и сколько километров всего пройдено автомобилем.

Поломка спидометра чревата опасными последствиями – от штрафа за превышение скорости до некорректного переключения передач, непопадания в поворот из-за превышенной скорости.

Как понять, что спидометр начинает выходить из строя?

На неисправность спидометра водителю могут указать следующие проявления:

  • Полная остановка цифр, считающих общий километраж пробега
  • Прибор указывает неточную скорость (проверить можно по включенному на независимом устройстве навигатору).
  • Выходят из строя датчики приборной панели.

Порядок подготовительных действий, чтобы приступить к ремонту спидометра:

  • Для начала нужно снять переднюю панель и обесточить переключатели световых сигналов автомобиля (габариты, поворотники, ближний свет).
  • Затем вынуть магнитолу и отключить прикуриватель, открутить винты, которые фиксируют панель и тросик спидометра.
  • После этого снять 3 колодки и саму панель. Теперь крепежные болты спидометра доступны, и их нужно выкрутить.

Если прибор показывает скорость выше реальной, рекомендуется выполнять следующие действия:

  • стрелку перебрасываем через ограничитель;
  • под данными прибора укрепляем небольшой кусочек строительного скотча;
  • с помощью карандаша ставим риски на скотче. Расстояние между двумя рисками должно быть равно 7 миллиметрам, что равно скорости 10 км в час;
  • вытаскиваем стрелку и ставим ее таким образом, чтобы ее низ перекрывал вторую риску.

Если все было сделано правильно, стрелку нужно вернуть в исходное положение.

При неточном показании общего пробега машины, цифры нетрудно поправить вручную. Датчики скорости, которые пришли в негодность по той или иной причине просто меняются на новые.

Ремонтируем спидометр своими руками

Если спидометр не подает признаков жизни, или показывает ложные показания, вполне возможно, что можно ограничиться заменой привода. Сам привод в машинах ВАЗ исполнен в виде гибкого вала, общей длиной не более 355 см, либо электрическим приводом. На время ремонта «Девяносто девятки» шестеренки привода, уплотнительные кольца и привод спидометра в обязательном порядке необходимо снять. На удачу, их можно снять, не трогая коробки передач.

Руководство по ремонту автомобиля рекомендует автомобилистам сделать следующие действия:

  1. Машина перегоняется на смотровую яму.
  2. Торцовым ключом необходимо открутить от кузова болт, который крепит к коробке передач корпус привода спидометра.
  3. С помощью отвертки деликатно поддеть и снять корпус.
  4. Также необходимо извлечь ведомую шестеренку.

Будьте внимательны при визуальном осмотре гнезда, где установлен наконечник гибкой тяги прибора. Шестеренка не должна быть слизанной и иметь какие-либо дефекты. При их присутствии ее необходимо поменять.

Корпус коробки, где будет установлен привод, внимательно осматривается. Если там есть след от машинного масла, то нужно заменить уплотнительное кольцо. Для этого следует вытащить ведомую шестеренку и вытолкнуть уплотнительное кольцо. Детали аккуратно и дочиста промываются в керосине. После того, как они просохнут, необходимо установить их в том же порядке, как вы их вынимали.

При решении выполнить все работы самостоятельно, автовладелец экономит внушительную сумму денег, которую ему пришлось бы выложить мастерам в автосервисе.

Как исправить показатели пробега автомобиля ВАЗ

Многие автолюбители прибегают к методу скручивания километража на автомобилях. Обусловлено это желанием как можно дороже продать своего железного коня или упростить процедуру прохождения технического осмотра.

Любители давно придумали способ скручивания показаний на спидометре. Главной головной болью становится корректная установка прибора на свое место.

Четкая работа спидометра – залог безопасности на дорогах!

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

ВАЗ 2114 2115. Ремонт и обслуживание

Предохранители

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

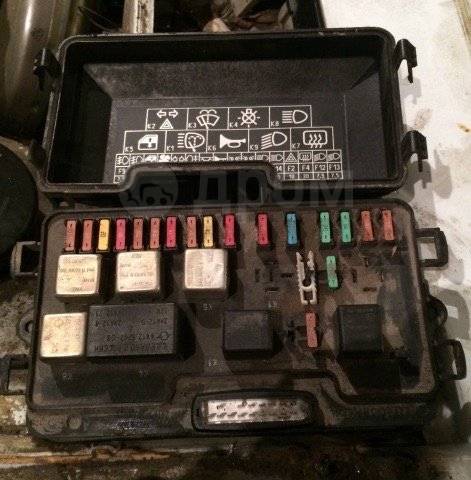

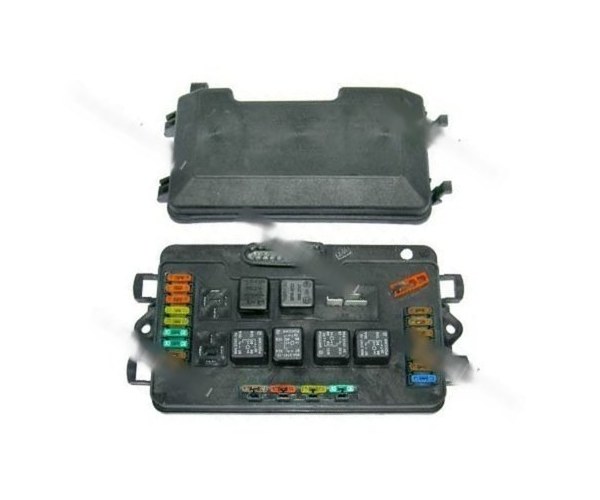

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

http://vaz-2114-lada.ru

Почему спидометр ломается

Стоит отметить, что в некоторых случаях ремонт спидометра провести нетрудно самостоятельно. В других же потребуется помощь специалистов.

Так, окисление контактов считается довольно легко устраняемой неисправностью. Характерным для нее является «прыганье» стрелки, невзирая на то, что скорость движения сохраняется стабильной. Устранение проблемы происходит путем чистки контактов.

Провода перетерлись. Заподозрить эту причину позволяет хаотичное движение стрелки при запуске двигателя. Между тем специалисты отмечают, что иногда проблема себя долгое время никак не проявляет. Выявить удается ее при помощи тестера.

Поломка датчика. Прибор скоростного контроля, работоспособность которого подвергнута сомнению, заменяется на заведомо исправный. Если спидометр после этой процедуры начал функционировать нормально, то далее искать поломки нет смысла. Часто датчики приходят в негодность после того, как их корпус разрушается, внутрь попадает вода или же грязь.

Разъемы. Они находятся в ВАЗ-2110 в месте, где на них попадает постоянно грязь. В итоге контакт нарушается и стрелка спидометра двигается хаотично. Разъемы нужно полностью очистить и проверить надежность соединения.

Часто также спидометр начинает сбоить в связи с износом вала. В этой ситуации избавиться от проблемы удастся только после полной замены вышеназванной детали.

Как известно, на данной модели производитель устанавливает электронный спидометр. Если именно он пришел в негодность, то эта проблема достаточно серьезная, так как названный выше прибор сам по себе не продается. По этой причине придется покупать целый щиток. Однако на самом деле в девяти из десяти случаях проблема находится совсем в другом месте.

На ВАЗ-2110 с мотором на 8 клапанов спидометр получает информацию с датчика скорости. Он, в свою очередь, расположен в коробке передач. Там, посредством двух шестеренок на него поступают данные о крутящем моменте с вала КПП.

Аналогично все работает и у машин с двигателями на 16 клапанов.

Чаще всего, как отмечалось выше, проблема в том, что датчик слишком загрязнен. Вообще у ВАЗ-2110 под капотом всегда накапливается пыль. Она, будучи смешанной с маслом, создает достаточно устойчивую преграду. В результате надежность показаний спидометра становится небезусловной. Проблема решается просто – датчик очищают и сушат.

Стоит напомнить, что удобнее будет получить к нему доступ непосредственно через коробку передач, так как снизу делать это очень неудобно.

Еще одна очень часто встречаемая причина – проблемы с электросетью. Ее всю необходимо проверить

Кроме того, внимание также уделяют:

  • надежному креплению проводков в клеммах;
  • их общему состоянию;
  • предохранителям, находящимся в пределах монтажного блока.

В ситуации если никаких повреждении электросети не обнаружено, придется браться за сам датчик. Его поломка является третьей по распространенности причиной отказа спидометра. Проверка его делается в такой последовательности:

  • датчик извлекают из КПП;
  • к приводу прикладывают дрель или же шуруповерт, переключенные в режим откручивания;
  • зажигание включается;
  • нажав на кнопку дрели, вращают привод.

В ситуации когда стрелка спидометра начинает двигаться, следует признать, что контролирующий прибор полностью исправен. Это означает одно – неисправность кроется где-то в коробке передач. Здесь самостоятельно устранить поломку в состоянии исключительно опытный автолюбитель или же профессиональный слесарь. Когда стрелка с места не двигается – достаточно будет заменить сам датчик.

где находится и как проверить

Если на вашей Приоре не работает прикуриватель, в первую очередь необходимо исследовать элементы электрической цепи. Первоочередной причиной является выбивание предохранителей, которые горят при наличии короткого замыкания. В таком случае необходима его замена. Однако для того чтобы выполнить необходимые работы, сначала нужно знать, где расположен данный элемент. Сегодня поговорим о том, какой предохранитель идет на прикуриватель Лады Приора и как узнать о его неисправности.

Где он находится

АвтоВАЗ устанавливает единые предохранители на прикуриватели в Приорах, вне зависимости от поколения и комплектации. Будь это базовая комплектация или люкс, всегда устанавливается одна и та же деталь, причем находится она в одном и том же месте. Для того чтобы выяснить расположение, вам потребуется схема электрической цепи, которая имеется в руководстве по эксплуатации. Найти в ней нужный элемент не составит труда: № в схеме – F13, сила тока – 15А. Находится он в блоке предохранителей и реле. Найти его не так сложно:

  1. Загляните под панель приборов с водительской стороны.
  2. Найдите нишу, накрытую специальной крышкой.
  3. Скрутите три замка.
  4. Снимите крышку.

И вот перед вами несколько предохранителей, которые отвечают за различные узлы автомобиля. Находим нужный и демонтируем, после чего его нужно проверить. Далее поговорим о том, как же это сделать.

Проверка предохранителя

Первоочередным способом является визуальный осмотр. Достаточно лишь демонтировать деталь и осмотреть ее на предмет целостности проволоки. Если она повреждена – значит, неисправность обнаружена, если же нет, но вы все равно подозреваете именно предохранитель, нужно вооружиться мультиметром. Протестировать элемент можно двумя способами:

  • замер сопротивления. Если вы демонтировали предохранитель, визуально осмотрели его, но не обнаружили проблемы, можно сразу же замерить сопротивление. Включаем соответствующую опцию на мультиметре и производим замер у выводов. Если прибор не реагирует, а на экране нули, значит, деталь неисправна;
  • замер напряжения. Необходимо выбрать соответствующую опцию на приборе, включить цепь прикуривателя и измерить вольтаж на выходах. Если на показателях нули – значит, требуется замена детали.

Таким образом, в проверке прикуривателя нет совершенно ничего сложного. Если вы убедились в том, что элемент отказал, необходимо установить новый и протестировать работу узла заново. Если новая деталь перегорает, придется исследовать цепь более детально. Вероятно, где-то присутствует серьезное повреждение, из-за которого происходит замыкание. Если вы не можете самостоятельно понять причину, обязательно обратитесь к специалистам, которые проведут подробную диагностику узла.

Почему не работает спидометр на Газели

Несмотря на то, что «Газель» сегодня использует современные панели приборов, старые варианты щитков также пользуются популярностью, тросовый привод вместе со спидометром (механическим) не исключение. Новые модели работают на 10-импульсных (иногда 6) электронных датчиках КПП, что подразумевает наличие электромеханического привода.

Как проверить спидометр на газели. С чего начать?

После некоторого времени, владелец авто может обнаружить, что не работает спидометр на газели. Это значит неминуемое проведение проверки, начиная с оболочкового троса. Именно с этой частью автомобиля проблемы возникают чаще, чем с другими. Первым делом подлежат осмотру накидные гайки (скрепляющие КПП и оболочку троса, встроенную в механическом спидометре), так как из-за постоянных вибрационных колебаний они могли открутиться. Сдвинутые гайки видно по частому соскакиванию троса, в результате чего не будет подаваться крутящий момент. Затем можно проверить тросовый обрыв непосредственно в оболочке. Такое явление, как зацикливание, вполне может стать причиной отказа спидометра.

После того, как причины будут найдены и устранены, необходима корректировка пробега, если с механическим спидометром это можно сделать самостоятельно, то в случае с электронным механизмом следует обратиться к специалистам, которые грамотно скрутят пробег, без причинения вреда автомобилю и всей электронике.

Неисправность в большинстве случаев заключается в размашистых колебаниях (сильных отклонениях) стрелки указателя скорости, что становиться поводом для сомнений владельца/водителя газели в показаниях скорости прибора. Причиной неполадки вполне может быть отсутствующая смазка на оболочке (внутренней). Именно из-за нее, трос вращается неправильно (неравномерно), в результате чего начинает тормозить. Аналогично дело обстоит и с ослабленными гайками, при помощи которых в газели прикрепляется оболочка

Не важно, какова была причина снятия и повторной установки троса, если владелец выполнял данную процедуру, превысив допустимый перегиб (радиус более 15 см), вращение троса затрудниться, а стрелка указателя начать колебаться, препятствуя точному определению скорости движения автомашины

Как вылечить спидометр на газели? Дополнительный способ.

Еще одним, довольно простым способом, позволяющим проверить датчик спидометра, является прослеживание работы стрелки в момент старта газели. Если стрелка взлетела к отметке максимально возможной скорости (180 км/ч) сразу после старта, то неисправность можно устранить лишь полностью заменив щиток. Просто сменить неисправную пружину (которая и стала причиной подобного поведения стрелки), возвращающую указатель к минимальному значению (0 км/ч) сразу после того как автомобиль перестанет двигаться, не получится.

Водитель не сможет узнать настоящую скорость движения газели, если в КПП установлены неподходящие приводные шестеренки. Забывать не следует и тот факт, что моделей двигателя в газели может быть 3 (402, 405, а также 406). Это должно напомнить о различном количестве зубьев, благодаря чему трос будет работать в пределах 625 об/км.

Сегодня «Газель» оборудуется встроенным спидометром именно с электронным (не как раньше — механическим) табло, отображающем пройденный машиной путь. При этом работа скоростного указателя на прямую зависит от подаваемых 10-импульсным датчиком (заменившем гибкий трос) сигналов. Для выяснения возможных причин неправильной работы спидометра, датчик (или весь щиток) нужно будет заменить. Но перед этим стоит проверить соединительные колодки, от состояния которых также зависит работа прибора и насколько он исправен.

Конечно, специалисты смогут быстрее и лучше определить причины неполадок, так как лучше разбираются в таких устройствах, как, например, спидометр. Но самостоятельный ремонт возможен, правда, с одним условием — на вашем автомобиле установлен исключительно механический привод. Как бы то ни было, наилучшим выходом из подобной ситуации будет проверка газели у мастера СТО.

Пресс релиз подготовлен сайтом Одометр.рф

Не работает панель приборов на Уаз Патриот

На внедорожниках УАЗ Патриот бывают случаи зависания (не работают спидометр, тахометр, указатель уровня топлива, часы, а контрольные лампы наоборот горят) панели приборов при возникновении проблем связанных с разряженной аккумуляторной батареей или как говорят водители «аккумулятор сел». Происходит это, при попытке запуска двигателя, которая естественно не удаётся. Причём, бортовой компьютер, не может найти каких либо ошибок, по кодам которых можно было бы выяснить причину неисправности.

Устранить эту проблему можно путём обесточивания приборной панели. Сделать это можно тремя путями. Первые два из них, наиболее удобные. Нужно, либо снять минусовую клемму с аккумуляторной батареи на пару минут, что приведёт к обнулению платы и бортового компьютера. Либо открыть крышку монтажного блока, который расположен рядом с аккумулятором и вынуть находящийся там, в единственном числе, пяти амперный предохранитель, который отвечает за питание комбинации приборов, а затем поставить его на своё место. Третий путь более трудоёмкий, заключающийся в отсоединении штекеров колодок приборной панели, которую предварительно придётся снять.

Если в комбинации приборов после включения зажигания и запуска двигателя загораются только контрольные лампы, а сами приборы и два жидкокристаллических дисплея работать отказываются, и после отключения минусовой клеммы аккумуляторной батареи их работоспособность не восстанавливается, то необходимо провести тест, при помощи которого можно определить, исправна или нет, монтажная плата комбинации приборов.

Для этого придётся нажать на кнопку сброса суточных показаний одометра, затем включить зажигание, после чего кнопку одометра можно отпустить. При исправном щитке приборов все стрелки должны начать движение от нулевой отметки до конца шкалы, а затем возвращаться обратно. Этот процесс, должен повториться трижды. Если хотя бы одна из стрелок не начинает движение или, начав движение, зависает в каком-то положении, то неисправность находится в монтажной плате комбинации приборов.

При наличии тестера и знаний по электротехнике проверить можно только заднюю сторону монтажной платы, а добраться до передней стороны будут мешать два дисплея. Поэтому комбинация приборов будет требовать замены. А если тест успешно сдан, то неисправность придётся искать в электронном блоке управления, при условии что провода, идущие от него к колодке щитка приборов и контакты разъёмов, находятся в нормальном состоянии.

Основные причины неисправности одометра

Если обобщить все причины неисправности одометра, их можно разделить на:

  • естественный износ механизма механического одометра;
  • вмешательство в одометр во время произведения коррекции пробега;
  • отказ электронной схемы управления цифровым одометром;
  • неисправность индикаторной панели одометра;
  • сбой программного управления бортового компьютера;
  • потеря связи с приборной панелью по CAN-шине;
  • отказ датчиков.

Как известно, все причины одновременно не случаются. Каким образом можно с большой вероятностью определить конкретную причину неисправности? Попробуем разобраться.

Не работают приборы ваз 2114

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Отказала панель приборов ваз 2114 – АвтоТоп

Приборная панель – это первый указатель исправности автомобиля для водителя, а также способ управления разными бортовыми системами. Днем, по большому счету, подсветка приборки не нужна, а вот ночью – это необходимый компонент для безопасного управления автомобилем. Так, неисправность подсветки может привести даже к ДТП, поэтому при возникновении неисправности, ее необходимо устранить в кратчайшие сроки.

Пропала подсветка панели приборов, что делать?

Потухла приборная панель – страшный сон любого водителя, поскольку с исчезновением света могут последовать и другие неисправности, такие как неработающие приборы спидометра и других указателей.

Поэтому, стоит понимать, что если панели приборов не горит, то устранить эту проблему необходимо сразу , но не все автолюбители способны на это.

Стоит понимать, что если пропала подсветка, то проблема кроется, где-то в электрических цепях. Именно здесь необходимо искать неисправность. Для этого потребуются конструктивные знания бортовой цепи транспортного средства, тестер и попутные инструменты, такие как изолента, паяльник или другое. Конечно, не всегда удается устранить проблему местно, и приходится менять неисправные изделия полностью.

Причины неисправности

Где же все-таки кроется неисправность? Как говорилось ранее, стоит искать неполадки в электрических цепях. Рассмотрим, основные локации, где могут скрываться проблемы:

  • Предохранитель.
  • Лампочки подсветки и их электроцепь.
  • Проводка.
  • Неисправность в блоке предохранителей.
  • Повреждение платы.

Способы решения

Итак, когда все основные причины, так сказать – «на лицо», можно попробовать определить точное месторасположение поломки, а также устранить ее своими руками. Как всегда, стоит отметить, что если автомобилист не знает конструкции автомобиля или не уверен в своих силах, то рекомендуется обратиться в автосервис к специалистам.

Предохранитель

Общий вид сгоревшего предохранителя

Наверное, первой причиной всех неисправностей электрических цепей является пресловутый предохранитель.

Именно из него стоит начинать поиск неисправности. Чтобы узнать, какой по маркировке предохранитель отвечает за подсветку приборки, а также его месторасположение в монтажном блоке, стоит обратиться к технической документации. Также, на крышке предохранителей написано, какой элемент стоит проверить. Если предохранитель найден и заменен, а проблема не исчезла, то стоит очаг искать в другом месте.

Мужики, отказала панель приборов, не работает ничего, окна тоже пустые, но подсветка работает, так же с этим не работает бортовой компьютер. Дело в общем то в предозранителе,поменял и все работало около 15 минут и вдруг опять комп потух а стрелки осталась каждая на своем месте. В чем проблема? Каратышь или еще может релюху какую нибудь поменять? Вчера делал диагностику, а сегодня вот так все пошло…(((

А то раньше не слыхал

by Adminrive · Published 07. 06.2017

Еще одна неисправность обнаружилась

by Adminrive · Published 29.03.2015

Подскажите а сколько будет примерно стоить противоугонка которая в каробку

by Adminrive · Published 17.04.2015

37 комментариев

А что делаешь, когда тухнет? У меня такое было при включении задней передачи. Замена лягушки все исправила

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта .

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

  1. Перегоревший предохранитель
  2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
  3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Снятие приборной панели Ваз 2114 – видео


Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:

  1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
  2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
  3. Конденсатор 100мкф, электролитический (16В).
  4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  1. Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
  2. Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
  3. Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
  4. Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
  5. Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
  6. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
  7. Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
  8. Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
  9. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
  10. В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
  11. Вытащить заглушку и открутить саморез, находящийся за ней
  12. Убрать два самореза снизу удерживающие накладку и снять ее.
  13. Пометив провода подходящие к выключателям, отсоединить их.
  14. Открутить болты с кронштейна руля
  15. Ключом на «8» открутить саморезы нижнего крепления кронштейна.
  16. Открутить саморез под отвертку и снять световод.
  17. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
  18. снять декоративную вставку, убрав все внешние детали.
  19. Гайки открутить ключом на «21».
  20. Убрать подсветку гидрокорректора.
  21. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
  22. Теперь можно выполнить снятие торпеды ВАЗ 2114.
  23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Где находится предохранитель спидометра ВАЗ 21124. Где что у Авто?

Только что у другана появилась необходимость понять, где находится предохранитель спидометра VAZ 21124 в автомобиле. Вот нашел, в этом ролике четко видно где расположен предохранитель спидометра VAZ 21124.

Комментарии к теме где находится предохранитель спидометра ВАЗ 21124

Гари Куненков

Дед я тебя люблю, встал на трассе 4 часа прошло и мы поехали видео топ

Заир

не забывайте менять лампы нужно в перчатках,либо через тряпку,что бы не оставлять отпечатки жировые на колбе

Ranger

офигительно) все ясно по полкам разложил) спасибо)

Александор

Хочу сказать спасибо автору) уже столько всего тут посмотрел, столько всего по этим роликам починил в своей машине, что безмерно благодарен!) Всегда качественная съемка, грамотная речь, всё по делу и без воды, приятно смотреть!)

Лешиловская Гульмира

Нормальное видео! Спасибо!

Икром

подскажите пожалуйста по ошибке кинул клемы на оборот теперь нет искры что может быть

Салливан

как они по шуму ветра?при закрытых окнах на 120 км?стоковые шумят немного.

Донат

Кароче я на своей ... с детонацией на старте. Поставил разрезшестерни,и настроил по перекритию клап 4го цил. теперь шепчет рвет и мечет. завод метки кривые.

Светлана

ваз 2114 1.6 8 клапанов гнёт?

Ельдар Кариов

Опасно ли ездить если выжимной подшипник сломался?

Canh

Отгнивает там вся проводка от постоянного присутствия солёной воды, бутафория а не противотуманки.

Сила

Отлично! Спасибо

Micheline

Здравствуйте деу сенс.приехал 2часа постояла.и все.!пришло заводить...с троса тоже ниху.я.но открыв капот понял датчик холла не работает.Подскажите что может ещё быть

Амантай

Андрей как всегда все супер!!! Спасибо!!!

Бексултан

нельзя так заламывать ремень, если собираетесь ставить его обратно

Christofferson

Здравствуйте,подска жите пожалуйста,у меня на гольф3 электронный спидомерт не работает,сняль привод крутанул шрупавертом на включенный зажигание не заводя мотор работает,на заведенный не работает,не понятно,в чем может быть причина?

Оганес

Мужики!!! Я поставил на 14ю верх и них от филипс и ликую от радости! Поставил полтара года назад и правый ближний свет пропал а дальний работает. Вверх брал за 1500 р точно не помню, а низ до 1000 р.

Доминго

у меня наоборот, заправился на 10 литров, в баке было примерно 5-6л, стрелка показывает 0... что может быть?

Squire

Вот это я понимаю видео урок??

Страйк

Тоже грешу на этот шкив, метки вроде стоят правильно, а машина тупит, мотор рычит но не едет, че делать не знаю

Сикора

Это не приоровский двигатель обычный мотор 21120! Приоровский двигатель нет модуля!

Rickard

Сколько сверху должно быть резинок.

Camelia

полтора года мучался, наконец то поправил теперь заводится всегда! Спасибо ВЧ!

Morton

боже, что за отсебятина? подогрев нужен для того, чтобы зимой заслонка не замерзла

Hughes

вот прям всё чётко кратко и добротно одним словом спасибо я как молодой водитель хочу сам всё делать со своей ваз 2110 и помог твой видосик, от души благодарочка!

Руслан

Мне видео понравилось. ..

Колос

Большое Спасибо за видос щас пойду поменяю просто задолбался не светит поставлю нормальную лампу.

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

ОбозначениеФункция
К1Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2За работу поворотников или аварийного сигнала .
К3За электродвигатель системы очистки лобового стекла.
К5Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6Выход из строя этого компонента станет причиной неработающего клаксона.
К7Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №АмперыЗа что отвечает:
F110Задние противотуманки
F210Поворотники и аварийная сигнализация
F37.5Освещение салона
F420Обогрев заднего стекла
Плафон освещения подкапотного пространства
F520Звуковой сигнал
Вентилятор радиатора
F630Электростеклоподъемники
F730Омыватель лобового стекла
Прикуриватель
F87. 5Правая противотуманная фара
F97.5Левая противотуманная фара
F107.5Габариты
Подкапотная лампа
Освещение номера
Освещение приборов
F117.5Габарит правой стороны автомобиля
F127.5Правая фара ближнего света
F137.5Левая фара ближнего света
F147.5Правая фара дальний
F157.5Левая фара дальний
F1615Лампы на приборной панели
F17Резервный
F18Резервный
F19Резервный
F20Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

  1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
  2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
  3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
  4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
  5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

Не работает панель приборов на ВАЗ 2110: не горит подсветка, комбинация и распиновка приборки

Содержание:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

 Загрузка ...

Распиновка разъемов приборных панелей 2110 • CHIPTUNER.RU

Подключение VDO на автомобиле «Калина»
1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша «RESET» на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма «30»
21 Оранжевый Клемма «15»
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК «вперед»
24 Бело-черный Клавиша МК «назад»
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма «L» реле-регулятора генератора

Как приборная панель ВАЗ 2114?

ВАЗ 2114 - один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Пионером» в этой области была, конечно, «десятка», после которой электроника использовалась на всех последующих моделях ВАЗа. А сегодняшнюю статью мы посвятим устройству приборной панели 2114-й «Жигули».

Устройство и характеристика

Щиток приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки.И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» индикаторы подсвечивались лампами изнутри. Но это далеко не все особенности данной детали.

На автомобилях ВАЗ 2114 панель приборов включает до 19 обозначений, основными из которых, конечно же, являются тахометр, спидометр, датчики уровня охлаждающей жидкости и топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначений слева.Здесь на панели приборов на ВАЗ 2114 есть указатель температуры охлаждающей жидкости. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Обратите внимание, что если стрелка этого датчика находится в этом диапазоне, немедленно остановите двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Затем у нас есть тахометр. Это самый большой индикатор часового типа на приборной панели после спидометра. По его обозначениям видим, что нормальные обороты двигателя должны быть в районе от 2 до 5.5 тыс об / мин (холостой ход не в счет). Затем идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не забывайте, что чрезвычайно высокая частота вращения коленчатого вала влечет за собой не только повышенный расход топлива, но и значительную нагрузку на все остальные части двигателя.

Спидометр

Панель приборов ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь на доске.По ее показаниям, зависит от водителя скорость и, соответственно, безопасность. Следовательно, он должен отображать показания с максимальной точностью до 0,1 километра в час. На панели приборов ВАЗ 2114 есть шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что практически на всех отечественных автомобилях спидометры имеют показания, превышающие 170 км / ч. Например, на ГАЗели максимальная скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что до этих значений разгоняется малотоннажный фургон, тут минимум "сотка" от горного набора ...

Датчик уровня топлива

Последний индикатор часового типа измеряет уровень топлива в бензобаке из машины. Он расположен по стандартной схеме - в правой части приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, она не измеряет данные с такой же точностью, как спидометр, но приблизительный баланс топлива узнать вполне можно.

Итак, мы изучили особенности, отличающие щиток приборов ВАЗ 2114, и выяснили его устройство.

p>

Спидометр не работает Технический осмотр и стоимость

Знание подходящей скорости движения важно для всех водителей как с точки зрения безопасности, так и с точки зрения практичности. Неработающий спидометр увеличивает риск того, что вы едете слишком медленно или слишком быстро, что потенциально увеличивает вероятность аварии или цитирования со стороны полицейского.Функционирующий спидометр необходим для безопасного вождения, и если вы заметили, что ваш спидометр не работает должным образом, вам следует обратиться к механику для проверки.

Как работает эта система:

Спидометр вашего автомобиля рассчитывает скорость автомобиля, взаимодействуя с трансмиссией и карданным валом. Компьютер вашего автомобиля может преобразовывать скорость вращения карданного вала в линейную скорость вашего автомобиля, передаваемую вам, водителю, через спидометр. Неработающий спидометр не может преобразовать эту информацию и может представлять потенциальный риск для водителей.

Как это делается:

Механик сначала осмотрит автомобиль с помощью считывателя кодов / сканера, чтобы просмотреть все коды ошибок или проверить световой сигнал двигателя, который мог возникнуть на автомобиле. Подключившись к ЭБУ автомобиля, механик может лучше понять, какие компоненты могли выйти из строя.

Если механик считает, что датчик скорости вышел из строя, он или она залезут под автомобиль, чтобы найти точное местоположение датчика. Находясь под автомобилем, механик осмотрит как сам датчик, так и соответствующие провода на предмет любых поверхностных повреждений устройства.Затем механик снимет старый датчик скорости и установит новый.

Если механик считает, что спидометр перестал работать из-за предохранителя или неисправного провода, он или она начнет с осмотра предохранителя, чтобы проверить, не перегорел ли он. В таком случае механик заменит предохранитель. Механик также осмотрит провода, идущие от спидометра к датчику скорости, чтобы убедиться, что они не повреждены каким-либо образом.

В случае проблемы с ЭБУ механик обычно заменяет весь ЭБУ.Поскольку сброс блока может быть лишь временным решением, замена блока управления двигателем - единственный способ гарантировать его правильную работу. Когда механик установит новый ЭБУ, он или она повернет ключ зажигания в положение «Вспомогательное». Это позволит новому ЭБУ включиться и начать процесс управления системами автомобиля. Когда автомобиль включен, следует начать регулировку систем для оптимальной работы.

При любом ремонте механик сбрасывает все коды неисправностей, которые могли быть выданы ЭБУ транспортного средства, с помощью считывателя / сканера кодов.Перед отъездом механик проведет тестовую поездку на автомобиле, чтобы убедиться, что все системы работают должным образом, а спидометр возобновил работу.

Насколько важна эта услуга?

Автомобиль со спидометром, который не работает, может быть как очень небезопасным, так и непрактичным. Не зная своей скорости, вы можете подвергнуть себя повышенному риску цитирования со стороны полицейских. Неспособность определить скорость также может увеличить вероятность аварии. Вам следует прекратить управление автомобилем с неработающим спидометром до тех пор, пока его не проверит механик.

Электросхема ВАЗ-2114. Устранение неисправностей своими руками

Реализована схема электропроводки ВАЗ-2114 максимально простая. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки нет сложных деталей, каждый водитель может самостоятельно произвести обслуживание и ремонт. Главное - уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают.Вы должны уметь ориентироваться в сложном сплетении проводов.

Основные характеристики

Основная особенность электросхемы ВАЗ-2114 заключается в том, что необходимо подать питание на все узлы, обеспечивающие впрыск топлива:

  1. Электрический топливный насос.
  2. Форсунки в топливной рампе.
  3. Сенсорная система.

Питание также подается на электронный блок управления и систему зажигания. Причем на 8-клапанных двигателях устанавливались только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их два).А вот на 16-клапанных двигателях ставят по одной катушке на каждую искру. Такая схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В основе всего автомобиля лежит дизайн предшественника - ВАЗ-2109. Такая же форма кузова, применены элементы подвески, зажигания и топлива, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Проектирование электропроводки автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

  1. Система наружного освещения.
  2. Система зажигания.
  3. Подача топлива.
  4. Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
  5. Запуск двигателя (стартер).
  6. Источник питания (аккумулятор и генератор).
  7. Системы дополнительного оборудования - дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и др.

Абсолютно все цепи, которые подключены к АКБ, защищены плавкими вставками (предохранителями). Они устанавливаются в монтажный блок под капотом (как и у предшественника ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока на кнопки при включении мощных потребителей. Причина - при прямом включении больших токов происходит разрушение кнопок и подгорание контактов.В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В электросхеме ВАЗ-2114 (инжектор и карбюратор при наличии в системе питания стартера). С его помощью двигатель заводится. В этом случае аккумуляторная батарея действует как источник питания.

Пускатель состоит из следующих компонентов:

  1. Обмотка статора (неподвижная часть).
  2. Обмотка ротора (возбуждение).
  3. Bendix - предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу.Состоит из приводных втулок, обгонной муфты и шестерен.
  4. Втягивающее реле - приводит в действие бендикс и силовые контакты.
  5. Крышки, щеточный узел и другие детали.

Как работает стартер?

Стартер питается от АКБ напрямую - с верхнего вывода втягивающего реле провод идет к плюсовой клемме АКБ. Система пуска работает по следующей схеме:

  1. Поворот ключа зажигания включает все компоненты топливной системы, ЭБУ.
  2. Когда ключ находится в положении «Пуск», питание подается на управляющий выход тягового реле.
  3. Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
  4. Силовые контакты замыкаются, и ротор начинает вращаться.
  5. Bendix одновременно перемещается по оси ротора, и шестерня входит в зацепление с короной на маховике.
  6. Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи зажигания подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Конструкция генератора

Второй источник энергии в любом автомобиле - это генератор. Необходимо запитать всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

  1. Обмотка возбуждения ротора.
  2. Контактные кольца на роторе.
  3. Подшипники.
  4. Передняя и задняя обложки.
  5. Обмотка статора.
  6. Регулятор напряжения.
  7. Шкив с крыльчаткой.
  8. Диодный блок
  9. Конденсатор.

Конструкция проверенная, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Подключить его достаточно просто (см. Выше) - провод идет от контакта питания к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумулятора и мощности для всех потребителей.

Как работает генератор?

Когда двигатель остановлен, обмотка ротора получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из обязательных условий эксплуатации генераторной установки - магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает проворачивать коленчатый вал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора заключается в том, что он вырабатывает переменный ток.Причем на выходе появляются три фазы, и для питания всех потребителей нужен переменный постоянный ток. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой приведена ниже, просто выгорит.

Для выпрямления переменного тока используется блок полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе использована по одной простой причине - пульсации намного меньше. На выходе выпрямителя установлен конденсатор - с его помощью можно избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но есть одна огромная проблема - в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне - 12 В. На самом деле, конечно, генераторы выдают немного больше - 13,6-14,6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если величина приложенного к нему напряжения стабильна, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложная, так как к нему подключено большое количество датчиков и исполнительных механизмов.

Электронный блок управления является «мозгом» всей системы, он состоит из следующих компонентов:

  1. Пластиковый и металлический корпус.
  2. В основе схемы лежит микроконтроллер.
  3. Датчики были подключены ко входам микроконтроллера через согласующие устройства.
  4. К выходам контроллера подключены усилители сигналов, электронные переключатели и реле.

Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики управления

На автомобилях ВАЗ-2114 используется несколько датчиков, которые подключены к электронному блоку управления.Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

  1. Положения дроссельной заслонки.
  2. Положения коленчатого вала
  3. Фазы (положение распредвала).
  4. Скорость (находится на тросике спидометра).
  5. Расход воздуха. Вместо него можно использовать датчик MAP.
  6. Давление.
  7. Детонация.
  8. Кислород.

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания.Схема подключения ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и техническому обслуживанию автомобиля. Там вы сможете узнать о том, как самостоятельно выполнить устранение неисправностей, приведены в документе и основные симптомы поломок.

ВАЗ 2114 Приборная панель Все кнопки. Кнопки, лампочки, значки, индикаторы. Тюнинг в удовольствие

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115.Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и приборной панелью способа крепления. Для этого разберем соответствующую схему:

  1. Панель приборов (она же торпеда) - основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
  2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
  3. Крепежный уголок.
  4. Заглушка декоративная.
  5. Кожух Ashtroke.
  6. График для обеспечения конструкции жесткости.
  7. Левая и правая декоративные панели центральной консоли.
  8. Панель приборов.
  9. Кронштейн крепления центральный.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Выключите ОТ АКБ Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли.Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам понравится защелка на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы обогрева. Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху "окошка" панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8. Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны заднего стекла переключателя обогревателя.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны. Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй - левый).

15.Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и бесконтактные переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов. Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать "уши" правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

Приветствую вас друзья на сайте ремонта автомобилей своими руками. Из-за разных ситуаций бывает момент, когда нужно поменять дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть к СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель доставляет водителю младенческую информацию. Полезная информация Во время движения автомобиля или парковки по центру двигателя.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, нужно заменять или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от АКБ.

Снимите вилку или радиоприемник, если он установлен, и отсоедините провода. Также вытяните фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открывания-закрывания и закрывания крана печки и других заслонок, продолжая отверткой и потянув за нее.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить винты, что находится под заглушкой рядом с кнопкой обогрева заднего стекла. После этого вытаскиваем из корпуса панели приборов все фишки, на которых желательно жениться, чтобы не перепутали.

Рулевая колонка от навесного оборудования тоже необходимо открутить после чего она опускается, предварительно сняв руль.Далее необходимо открутить все саморезы, как показано на картинке. И утопить внутрь блок управления отопителем.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечного крепления кронштейна.

Снимите их за ручку измерителя фар и ручку подсветки приборов. Вытяните декоративную накладку и поверните светодиодную вставку.После этого закручиваем гайки торцевым ключом.

Отсоедините оставшиеся фишки имбилайзера, освещения разрядной коробки и др. Перетягиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединились, вытяните панель к себе, установите новую панель в обратном порядке.

Конечно, кто-то все сложное и непонятное расскажет, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но споров нет.

Подавляющее большинство водителей стремятся изменить внешний вид приборных панелей ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, эксплуатировать который становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.

1 Улучшение подсветки панели приборов ВАЗ 2114

Как и в случаях с другими моделями отечественных автомобилей, главное при модернизации панели приборов ВАЗ 2114 - визуальный эффект.Каждый владелец автомобиля хочет сделать свою машину не только оригинальной, но и уютной.

Первым элементом усовершенствования, попадающим в поле зрения народных промыслов, является приборный щиток в салоне автомобиля. Вариантов тюнинга может быть масса. Но самое главное - это желание и фантазия самого водителя. Большинство. Простым способом обновления панели будет изменение подсветки инструментов.

В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старую заслонку. К тому же потребуется демонтаж. защитное стекло Спидометр. После нужно снять стрелки устройства. Делать это нужно предельно аккуратно, так как детали очень хрупкие. Потом натянуть штатную накладку и поменять лампочки. В заводской комплектации они имели зеленый цвет. Можем заменить их деталями других оттенков.

На завершающем этапе собираем конструкцию спидометра в обратном порядке.Устанавливаем облицовку, после чего производим установку защитного стекла устройства. Таким образом, мы провели настройку освещения Спидометра ВАЗ 2114, потратив на него всего 30 минут.

Еще один элемент приборной панели автомобиля, который легко доработать сами приборы. Вообще в полной комплектации панель отечественного автомобиля очень напоминает пародию на попугая: подсветка отопительного прибора желтая, кнопки зеленые, а все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. В этом случае стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.

Для этого разбираемся с панелью приборов ВАЗ 2114. Под каждой из стрелок аккуратно ставим по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим с внешней стороны панели, после чего связываем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.

После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размывающимся цветом, а вся передняя часть салона получила совершенно другой вид.

2 Варианта Тюнинг Устройства Автомобиля Тюнинг

Улучшение приборной панели ВАЗ 2114 сложными работами не назовешь. По сути, драйвера достаточно, чтобы купить уже готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.

Самым распространенным пультом для тюнинга ВАЗ является модель AMS. . Этот щит имеет такие особенности:

  • широких вариантов оформления. Подходящие могут быть выбраны одним из одного;
  • Панель включает указатель количества масла, которого нет ни в одной штатной комплектации автомобиля. Устройство появилось после многочисленных запросов покупателей сменных панелей;
  • щиток имеет привлекательный вид за счет цветовой шкалы с серебряной окантовкой;
  • Есть возможность заказать панель приборов разных оттенков.

Еще одна модель щита, пользующаяся большим спросом - панель PRO-SPORT. . Изделие выполнено в виде накладки на обычное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один - синий. Все устройства монтируются после установки самого щита. Он придает интерьеру автомобиля неповторимый вид.

Панель приборов очень хорошо зарекомендовала себя на отечественном рынке. AMS-2 , центральным прибором в котором является тахометр. Все изделия имеют спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения панели. Устанавливать продукт может только профессионал. Не имея опыта работы с этой моделью щита, можно повредить торпеду.

Последней в нашем обзоре будет модель Street Storm. , отличительной чертой которого является впечатляющий цветовой дизайн. При осмотре панно сразу можно заметить, что основной акцент производитель сделал на цвете изделия.Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Днем передняя часть салона светится исключительно красным светом. Вечером водитель может изменить не только оттенок освещения, но и его интенсивность.

Все перечисленные модели щитов стоят в районе 3-9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.

3 Европинель для ВАЗ 2114

Загрязненные щиты европейского образца появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого - креативный внешний вид, возможность устанавливать изделия без риска повредить дизайн. Однако основной причиной большого спроса на Equinopeli среди покупателей является материал, из которого он изготовлен. Это уже не сплошной неприятный пластик, который начинает греметь после первых трехсот километров пути. Щиток Евростандартов сделан из материала намного мягче и приятнее на ощупь и вид.Положительные эмоции вызывает и вентиляция салона с таким изделием.

К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие ненужных ящиков для мелочей. Последние неудобны, так как через несколько тысяч километров пробег может просто отвалиться.

ВАЗ 2114 - один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов.А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристика

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки. И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр.Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что в норме должно быть от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром.Это самая важная деталь щитка. Именно от его показаний зависит скорость водителя, а соответственно и безопасность. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть «сотку» с горы набрать ...

Датчик уровня топлива

Датчик последнего переключателя измеряет уровень топлива в автомобиле. топливный бак. Он расположен по стандартной схеме - в правой части приборной панели. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

Если у вас нет лишних денег на обращение в техобслуживание станции С тем, чтобы снять приборную панель, вы можете все сделать самостоятельно. Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет узнать всю полезную информацию о состоянии автомобиля. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

Панель предварительного просмотра, особенности

Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель.Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если вы не можете разобраться с их расположением, ориентируйтесь на то место, где находятся водительские педали. Выкрутите оба самореза, что находится под заглушкой или, если ранее была установлена ​​магнитола, то под ней.

Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения обогрева заднего стекла автомобиля ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки.Лучше всего, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн. Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

Нужно аккуратно поддеть, а затем удалить ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки.Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и средней коробке, отделяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке новой приборной панели. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию. Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели Torpedoes, на которых спидометры выполнены в цифровом виде.Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

Если возник вопрос, где взять новую панель, то вариантов масса. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой осторожностью. Если на ней не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля.Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.

Помните, что когда вы делаете застежку панели, особое внимание стоит уделять не только шкале и стрелкам, но и кнопкам, которые на ней расположены. Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки.Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам понадобятся специальные материалы. Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. В конце концов, если вы уже установили новую опцию, мне придется заново все обновлять.

Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо производить тюнинг самостоятельно, полностью надеясь на свои силы.Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую. Удачи!

❤️ Помогите! Почему мой спидометр не работает? ❤️

Ваш спидометр не работает? Вы пытались исправить это, но ничего не добились с ремонтом? У нас есть необходимая информация, которая может вам помочь прямо сейчас!

Авторемонт стоит ДОРОГОЙ


Что такое спидометр?

Спидометр - это компонент автомобиля, который показывает скорость, с которой движется автомобиль.

Во многих легковых и транспортных средствах спидометр представляет собой круговую шкалу, которую нельзя пропустить. Обычно он находится прямо перед глазами водителя. На спидометре также есть массив чисел, расположенных вокруг шкалы. Также имеется длинная стрелка индикатора, которая движется вперед и назад, чтобы указать скорость, с которой движется водитель.

Меньшие числа на спидометре расположены в нижней части шкалы. Они отображают набор высоты водителя в скорости.Многие спидометры имеют два ряда цифр. Каждый указывает скорость как в километрах в час, так и в милях в час.

Каковы некоторые распространенные причины поломки моего спидометра?

Спидометр может не работать по многим причинам. Наиболее распространенные причины связаны с неисправностью электрооборудования или даже с датчиком скорости. Обе проблемы могут повлиять на другие части вашего автомобиля, которые находятся за пределами вашего спидометра. Давайте рассмотрим некоторые из наиболее распространенных причин, по которым ваш спидометр не работает.

Проблемы с ЭБУ

Блок управления двигателем, который обозначает блок управления двигателем, является центром многих операций двигателя. Еще один способ думать об ЭБУ - это мозг автомобиля. Ваш ECU помогает отслеживать и контролировать многие действия двигателя, в том числе скорость вашего автомобиля. Таким образом, ваш ECU может давать неверные показания, если есть проблема с ECU.

Проблемная проводка или предохранитель

Еще одна причина того, что спидометр автомобиля не работает, - это неисправный предохранитель или плохой провод.Часто провод может просто закоротить. Иногда это приводит к возгоранию или перегоранию предохранителя. Это проблема старых автомобилей.

Неисправность датчика скорости

Датчик скорости служит для множества целей, включая указание и отображение скорости автомобиля, помощь в регулировании подачи топлива и расхода, регулировку угла опережения зажигания и помощь в управлении круиз-контролем автомобиля. Разрушенный датчик скорости может остановить работу спидометра.Вы также можете заметить, что ваш автомобиль не работает должным образом. Есть даже вероятность, что ваш «индикатор проверки двигателя» может загореться вместе с неисправным спидометром.

Все мы знаем, что иногда технологии могут быть и благословением, и проклятием. Иногда из-за проблем с компьютером может не работать спидометр. Возможно, вы столкнулись с транспортным средством, которое было повреждено водой или даже где-то произошло короткое замыкание в цепи. Независимо от проблемы, вы никогда не захотите управлять автомобилем без исправного спидометра.

Стоит ли починить спидометр самостоятельно?

Если вы заметили, что спидометр вашего автомобиля не дает точных показаний или вообще не работает, значит, у вас есть проблема, которую механик может решить, если вы не механик. Часто для ремонта спидометра требуется замена проводки или компонентов компьютера. Итак, если у вас есть все необходимое, чтобы справиться с этим, сделайте это. В противном случае вам необходимо посетить надежного механика, чтобы правильно починить неисправный спидометр.Датчики вашего спидометра могут нуждаться в повторной калибровке. Итак, вам может потребоваться посетить автомагазин для этого исправления.

Наличие правильно откалиброванного спидометра жизненно важно при движении по дорогам. Такие аспекты, как износ шин, температура в шинах, давление в шинах, нагрузка на автомобиль, диаметр шины, износ шин и даже дифференциальная передача, могут повлиять на показания спидометра. Практически по всем вопросам, которые мешают правильной работе спидометра, вам может потребоваться помощь механика.

Могу ли я водить машину, если не работает спидометр?

Автомобиль со спидометром не работает, это может быть как непрактичным, так и небезопасным. Поэтому мы здесь, в компании Cash Cars Buyer, не рекомендуем эксплуатировать автомобиль с неработающим спидометром. Когда вы не знаете свою скорость, вы подвергаете себя большему риску получить штраф или нарекание со стороны местной полиции. Вам действительно не на что будет стоять, когда вы пытаетесь бороться с обвинением в превышении скорости, потому что у вас нет работающего спидометра.Кроме того, не имея возможности определить вашу скорость,

также увеличивает ваш шанс попасть в аварию. Не стоит водить автомобиль с неисправным спидометром, пока не попадете в автомастерскую для ремонта спидометра.

Как механик или автопрофессионал проверяет, не работает ли спидометр?

Ознакомьтесь с общими и стандартными процедурами, которые механик будет использовать для устранения неисправности спидометра.

Использование сканера

Сначала автопрофессионал или механик начнет осмотр автомобиля с помощью сканера кодов или считывателя, чтобы можно было выявить и прочитать любые коды ошибок.Механик также проверит, горит ли «индикатор проверки двигателя». Автопрофессионал подключится к ЭБУ автомобиля, чтобы он или она лучше понимали, какие компоненты автомобиля вышли из строя.

Идти под автомобилем для проверки неисправностей

Если у вашего автопрофессионала есть основания полагать, что датчик скорости неисправен, он или она залезут под автомобиль и определят точное местоположение датчика, а также любые прилегающие провода.Механик охотится за любыми поверхностными повреждениями компонентов. Затем механик снимет старый датчик скорости и установит новый.

Проверка предохранителя

Если механик считает, что неисправный спидометр виноват в неисправном проводе или предохранителе, то он или она проведет тщательный осмотр предохранителя, чтобы убедиться, что он не перегорел, и, если это так, будет установлен новый предохранитель. . Ваш автомобильный профессионал также осмотрит все провода, идущие от датчика скорости к спидометру, и проверит наличие повреждений.

Замена ЭБУ

Если возникнет проблема с ЭБУ, автотехник заменит его. Простой сброс может не сработать, когда дело доходит до правильной работы спидометра, и может служить временным решением.

После того, как механик установит новый блок управления двигателем, он или она возьмет ключ и повернет его в положение «Вспомогательное». Это позволит новому ЭБУ повернуться и начать процесс управления системой автомобиля. После того, как автомобиль включен, он должен начать производить надлежащие регулировки, чтобы обеспечить оптимальную производительность для водителя.

Удаление всех кодов неисправностей

При любом ремонте, включая ремонт неисправного спидометра, автотехник удалит все коды неисправностей, которые могли быть созданы из-за сканера кодов ЭБУ. Перед тем, как отправить вас в путь, вы и ваш механик, вероятно, совершите тест-драйв автомобиля, чтобы убедиться, что у вас есть правильно работающий спидометр. Перед отъездом вы и ваш механик совершите тест-драйв автомобиля, чтобы убедиться, что у вас есть работающий спидометр, а также рабочие компоненты, окружающие спидометр.

Сколько стоит починка неработающего спидометра?

Стоимость ремонта неработающего спидометра будет зависеть от марки и модели вашего автомобиля. Как правило, ремонт спидометра может стоить от 200 до 500 долларов, в зависимости от количества времени и энергии на ремонт. Ремонт вашего спидометра может быть покрыт гарантией. Так что, возможно, вам будет выгодно отнести его к своему дилеру для ремонта, который вам ничего не будет стоить. Если у вас есть навыки, чтобы исправить это самостоятельно, то вы ищете ремонт, который будет намного дешевле.

Какие бывают виды спидометров?

Есть два вида спидометров: механические и электронные. Хотя электронный спидометр на самом деле является довольно новым изобретением, первый полностью электронный спидометр появился на автомобильной арене только в 1993 году.

Что делать, если я хочу продать свою машину с неработающим спидометром?

Вы можете продать этот автомобиль с неработающим спидометром Cash Cars Buyer .Мы закупаем все марки и модели по справедливой рыночной стоимости. Мы также предлагаем множество других БЕСПЛАТНЫХ услуг, которые быстро переведут деньги в ваши руки! Не нужно искать свалку или свалку и пытаться получить доллар здесь или там. Просто Нажмите здесь , чтобы получить БЕСПЛАТНОЕ онлайн-предложение для вашего автомобиля.

Получу ли я деньги на месте?

Cash Cars Buyer - лучший покупатель нежелательных автомобилей по многим причинам, среди которых - мгновенная оплата! Как только мы приедем, чтобы оценить вашу машину, мы проверим вашу информацию, а затем заплатим вам прямо сейчас.Мы работаем без игр, мошенничества или схем. Просто спросите нас о наших полномочиях. Мы являемся лицензированным, застрахованным и застрахованным покупателем автомобиля, заботящимся только о ваших интересах, а деньги в наших карманах за ненужный автомобиль!

Как начать процесс?

Начните процесс продажи вашего автомобиля нажав здесь . Затем позвоните нам, и мы сможем сделать вам гарантированное предложение наличными на ваш автомобиль БЫСТРО. Как только вы утвердите свое предложение, мы спросим вас, в какой день и когда лучше всего приехать к вам домой или в другое место, оценить вашу машину, а затем заплатить вам на месте!

Сделаем продажу машины со сломанным спидометром и другими проблемами быстро, быстро и легко.Итак, вместо того, чтобы заниматься остальными, почему бы не иметь дело с лучшим - Cash Cars Buyer ? Нажмите здесь , чтобы превратить этот драндулет в наличные, БЫСТРО!

Часто спрашивают: какой предохранитель управляет спидометром?

Есть ли предохранитель в спидометре?

Когда предохранитель спидометра перестает работать, это может привести к обнулению спидометра. Неисправный ЭБУ: Блок управления двигателем (ЭБУ) действует как компьютеризированный мозг транспортного средства, отслеживая множество различных аспектов деятельности транспортного средства, включая скорость.

Какой датчик контролирует спидометр?

Электронные спидометры

полагаются на датчик скорости автомобиля для отображения скорости движения. Электронные спидометры используют датчик скорости транспортного средства, а не приводной кабель для расчета скорости транспортного средства. Датчик состоит из зубчатого металлического диска, стационарного детектора и магнитной катушки.

Есть предохранитель для комбинации приборов?

Предохранитель может иметь маркировку «калибр», «группа» или что-то подобное. Этот предохранитель должен иметь питание с обеих сторон при включенном зажигании.Если предохранители исправны, проверьте наличие питания на комбинации приборов. Если на комбинацию приборов подано питание, проверьте заземление.

Как узнать, перегорел ли предохранитель?

Выньте предохранитель из держателя. В некоторых случаях может потребоваться небольшая отвертка, чтобы открутить крышку держателя предохранителя. Посмотрите на предохранитель. Если есть видимый разрыв в проводе или темное или металлическое пятно внутри стекла, то предохранитель перегорел и его необходимо заменить.

Могу ли я ездить со сломанным датчиком скорости?

Поэтому вообще небезопасно ездить на ТС с неисправным датчиком скорости вращения колеса.Если датчик скорости вращения колеса повреждается или изнашивается, поначалу вы, вероятно, не заметите большой разницы в работе вашего автомобиля, если загорится индикатор ABS, если только вы не едете по скользкому асфальту.

Может ли спидометр влиять на трансмиссию?

Автомобиль может потерять сигнал скорости автомобиля, что может повлиять на работу спидометра и качество переключения передач. Чаще всего неисправен датчик скорости автомобиля, однако иногда неисправна ведомая шестерня внутри трансмиссии.

Как диагностировать неисправный спидометр?

Признаки неисправного или неисправного троса спидометра Стрелка спидометра колеблется. Предполагается, что спидометр плавно перемещается при ускорении или замедлении автомобиля. Визг за приборной панелью. Визжащий шум никогда не бывает хорошим сигналом. Стрелка спидометра не двигается. Загорается индикатор проверки двигателя.

Как я могу проверить свой спидометр?

Как проверить точность спидометра. Если вы считаете, что показания спидометра неточны, вы можете использовать секундомер, чтобы проверить его точность.Запускайте часы, когда вы проезжаете отметку мили на шоссе, а затем останавливайте их, когда проезжаете следующий маркер. Секундная стрелка на секундомере будет показывать вашу скорость.

Где находится датчик спидометра?

Датчики скорости автомобиля

Большинство устанавливаются непосредственно на коробку передач или коробку передач с главной передачей в сборе. Они отправляют переменную частоту на счетчик в TCM, указывая скорость автомобиля. Шестерня, расположенная на выходном валу трансмиссии, приводит в действие датчик.

Что заставляет комбинацию приборов перестать работать?

Как указано выше, частыми причинами являются неисправная комбинация приборов и перегоревший предохранитель.Существует множество конфигураций и конструкций приборных панелей. Если случается, что все ваши манометры перестают работать одновременно, проблема вызвана только двумя причинами. Это либо проблема с проводкой, либо проблема с предохранителем.

Как мне сбросить индикаторы приборной панели?

Несколько раз нажмите и отпустите кнопку выбора / сброса 3 раза. Комбинация приборов начинает самотестирование. Каждое последующее нажатие кнопки Sel / Reset запускает новый цикл всех датчиков. Для завершения поверните ключ зажигания в положение OFF, иначе скорость автомобиля превысит 1.5 миль / ч.

Где предохранитель для манометров?

Блок предохранителей панели приборов расположен в панели приборов со стороны водителя автомобиля. Чтобы получить доступ к предохранителям, откройте вещевой отсек. Нажмите на боковые стороны отсека, чтобы отсоединить его от панели приборов.

Подключение спидометра к ВАЗ 2114. Почему не работает спидометр на четверке: проверьте датчик скорости

Порядок замены датчик скорости на ВАЗ 2114

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенными карбюраторами, они были оснащены спидометром с механическим приводом.Это приводной агрегат , расположенный в корпусе КПП. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов. На ВАЗ 2114 установили электрические спидометры с инжектором. На них данные о скорости передаются с датчиков скорости, основанных на новых принципах действия. Современные DS используют эффект Холла.

Датчик скорости ВАЗ 2114

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемную розетку привода спидометра в верхней части корпуса МКПП.Доступ к нему можно получить сверху, с открытым капотом, а также под автомобилем при установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке.Электронная схема IN Активация ДС осуществляется через предохранитель, установленный в кабине на реле вентилятора печки.

При дефектах планок датчика скорости на дисплее бортового автомобиля загораются следующие сигналы:

  • P0500 - данная ошибка сообщает об отсутствии сигнала от DS
  • P0503 - эта ошибка возникает на экране при несимметричном прерывистом сигнале от DS

Возникновение подобных ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их предпосылкой является отсутствие или окисление контактов.Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • несбалансированная работа или полный выход из строя указателя скорости на панели приборов
  • плавающая скорость при малой дроссельной заслонке, возможно самоотключение двигателя
  • завышенный расход топлива
  • пониженная мощность агрегата

Эти признаки могут появиться при сбоях в других системах автомобиля, например, в топливной системе, но при появлении ошибки на экране компьютера и любого из перечисленных признаков необходимо проверить работоспособность ЭЦП.

  1. Сначала нужно проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электронной схеме ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, нужно поставить машину на ровную площадку, зафиксировать механическими блоками и приподнять левое переднее колесо домкратом. Подсоедините заранее подготовленный вольтметр к контактам ДС и руками проверните поднятое колесо. Вращая колесо, нужно смотреть на показания вольтметра.Если напряжение и частота, показываемые прибором, увеличиваются в соответствии со скоростью вращения колеса, то датчик , работает.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, значит, DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае нужно снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в этом видео я расскажу про замену привода Спидометр для модификаций переднего впрыска ...

Привод спидометра 2110 2115

Видеоаннотация от замена датчика скорости на автомобилях ВАЗ 2110-2112 с инжекторным двигателем. Личный опыт….

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭС и установления неисправности устройства необходимо принять решение о его замене.Для автовладельца, не являющегося специалистом по ремонту автомобилей, эту работу выполнить несложно, но, тем не менее, нужно заглянуть в отдел ремонта и эксплуатации автомобилей и посмотреть, как поменять датчик скорости на ВАЗ 2114.

Конкретно перед работой нужно подготовить нужный инструмент ... Клавиши на «10», «14» и «21» полезны. Кроме того, вам понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Также заранее необходимо приобрести новый датчик скорости для ВАЗ 2114.Имеет каталожный номер - 2111-3843010. Средняя стоимость датчика скорости 2114 около рублей триста.

На ВАЗ 2114 подмена датчика скорости скорее всего сверху, без захода в яму. Но адсорбер, гофрированный патрубок на входе от воздушного фильтра делают работу неудобной. Даже если вы их удалите, открутить DS может оказаться не так-то просто. Опытные специалисты советуют заехать в яму. DS будет как на ладони. Он расположен на корпусе коробки над карданом ступени рядом со щупом уровня масла в коробке.

  • Необходимо заблаговременно заехать в яму, чтобы дать корпусу двигателя остыть. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Для более раннего нажатия пружинный зажим нужно сдвинуть.
  • DS вращается против часовой стрелки. Если пальцами не работает, то нужно использовать ключ на «21»
  • После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114.Если шток сломан, то нужно снять весь привод.
  • Открутите гайку ключом на «10» и снимите ее вместе с шайбой.
  • С помощью гаечного ключа на "14" ослабьте приводной блок в гнезде, затем осторожно снимите привод. Нужно следить, чтобы ложа не выпала в коробку, иначе ее придется снимать и разбирать.
  • После снятия привода обязательно проверьте состояние уплотнительного кольца и, при необходимости, замените его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, поскольку его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо соединить клеммы с проводами к его контактам. Необходимо проверить правильность соединения контактов, ведь из-за такой мелочи прибор работать не будет.

Итак, DS заменен. После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер в свою очередь с помощью импульсов датчика скорости контролирует холостой ход двигателя, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км). На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (снимать нельзя).
  • Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод, идущий к коробке.Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

  1. Неравномерная работа на холостом ходу, глохнет на холостом ходу.
  2. Спидометр не работает или работает некорректно.
  3. Большой расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-пульсный датчик скорости с номером 2111-3843010.
Если датчик не работает должным образом, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается.Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 - масса, 2 - импульсный сигнал, 3 - текущее напряжение.Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик подлежит замене:

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего, вам нужно заменить датчик скорости ВАЗ 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина также может заключаться в : Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленчатого вала).
Если спидометр работает нестабильно или не работает, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками - посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого. В современных автомобилях
в наши дни все чаще устанавливаются инжекторные двигатели ... Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контроллеров.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

  • Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
  • Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит ваш газ таким образом:

  • Контроллер получает от измерителя скорости следующие данные: скорость автомобиля - 100 км / ч.
  • Регулятор получает данные от ДПДЗ: положение - закрыто (на газ не нажимать).
  • Регулятор воспринимает такую ​​ситуацию - «торможение двигателем», исходя из полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, когда дроссельная заслонка закрыта, регулятор не подает топливо до 20 км / ч.
  • И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, спидометр передает свои импульсы (за 1 километр - 6004 импульса)
  • На основе этого соотношения регулятор рассчитывает скорость по временному интервалу между импульсами счетчика
  • Спидометр на передней части автомобиля кроме регулятора использует счетчик импульсов, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

  • Открыть капот.
  • Снимите адсорбер, исключительно для удобства (снимать его не нужно).
  • Заползти в область правого ШРУСа и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под узлом дроссельной заслонки, см. Фото ниже).

Признаки неисправности счетчика

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Спидометр работает плохо или не работает совсем.
  • Повышенный расход бензина.
  • Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самарского (самарского) 6-ти пульсного измерителя скорости № 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика или неисправной цепи на бортовом компьютере при диагностике выскакивает ошибка:

  • P0500 - Нет сигнала от измерителя скорости автомобиля.
  • P0503 - прерывистый сигнал от измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов - обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабую пластмассовую штангу, поэтому часто ломается ... Для этого целесообразнее заменить датчик на металлический шток, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

  • Датчик имеет три группы контактов: первый контакт заземлен, второй - импульсный сигнал, а третий - текущее напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго контакта при пробуксовке ведущих колес не менее 5 км / ч.
  • Первый и третий контакты "звонят"

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: кроме самого датчика, контакты, которые к нему подходят, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Требуемый инструмент

Нам понадобится:

  • ключ на 10 и 21 и кольцо на 14 (может пригодится).
  • новый датчик.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

  • Откройте капот, используя ключ на 10, снимите клеммы аккумулятора.
  • Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
  • Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
  • Откручиваем датчик против часовой стрелки и вынимаем.
  • Если вы не можете отвинтить его вручную, используйте ключ на 21.

  • Если старый шток сломан, необходимо снять привод.
  • Гаечным ключом на 10 открутите гайку и снимите ее вместе с шайбой.
  • Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
  • Откручивание - вынимаем.
  • Будьте осторожны, чтобы не забыть, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка производится в обратной последовательности.
  • При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
  • Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
  • Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
  • Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенных карбюраторами, они оснащались спидометром с механическим приводом. Этот привод располагался в картере коробки передач. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов.На ВАЗ 2114 с инжектором стали устанавливать электронные спидометры ... На них данные скорости передаются с датчиков скорости, основанных на новых принципах работы. Современные DS используют эффект Холла.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемную розетку привода спидометра в верхней части корпуса МКПП. Доступ к нему есть как сверху при открытом капоте, так и снизу автомобиля при установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке ... В электросхеме ДС активируется через предохранитель, установленный в кабине на реле вентилятора печки.

В случае неисправности линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

  • P0500 - данная ошибка сообщает об отсутствии сигнала от DS
  • P0503 - эта ошибка появляется на дисплее при нестабильном, прерывистом сигнале от DS

Появление таких ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их причиной является отсутствие или окисление контактов.Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • Нестабильная работа или полный отказ индикатора скорости на панели приборов
  • плавающая скорость при малом дросселе, возможна остановка двигателя
  • повышенный расход топлива
  • пониженная мощность силового агрегата

Эти признаки могут проявиться при сбоях в других системах автомобиля, например, в топливной системе, однако при появлении ошибки на дисплее компьютера и любого из перечисленных признаков работоспособность ЭЦП должна быть нарушена. проверил.

  1. Первым делом необходимо проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электрической цепи ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, поставьте автомобиль на ровную поверхность, зафиксируйте механическими блоками и домкратом поднимите левое переднее колесо. Подготовленный заранее вольтметр подключить к контактам постоянного тока и руками провернуть поднятое колесо. При раскручивании колеса необходимо следить за показаниями вольтметра.Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, датчик исправен.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, значит, DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

ВАЗ 2114 замена датчика скорости своими руками

После проверки контактов, проводов и самого ЭЦП и установления неисправности устройства необходимо принять решение о его замене. Для автолюбителя, не являющегося специалистом по ремонту автомобилей, выполнить эту работу несложно, но, тем не менее, нужно заглянуть в руководство по ремонту и эксплуатации автомобиля и посмотреть, как поменять датчик скорости на ВАЗ 2114

Подготовьте непосредственно перед работой необходимый инструмент... Вам понадобятся ключи на «10», «14» и «21». Кроме того, вам понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Еще нужно заранее купить новый датчик скорости на ВАЗ 2114. Имеет каталожный номер - 2111-3843010. Средняя цена на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 датчик скорости можно заменить сверху, не заезжая в яму. А вот адсорбер, входной гофрированный патрубок от воздушного фильтра создают неудобства в работе.Даже если вы их удалите, открутить ДС все равно может быть не так-то просто. Опытные специалисты рекомендуют загнать в яму. DS будет на виду. Он расположен на картере коробки передач над карданом кулисы рядом с щупом уровня масла в коробке.

  • Требуется заблаговременно въехать в яму, чтобы дать остыть корпусу двигателя. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами.Сначала необходимо нажать на пружинный зажим.
  • DS откручивается против часовой стрелки. Если пальцами этого сделать не получается, то нужно использовать клавишу на «21».
  • После снятия ДС необходимо проверить привод датчика скорости ВАЗ 2114. Если шток сломан, то нужно вытащить весь привод.
  • Открутите гайку ключом на «10» и вытащите ее вместе с шайбой.
  • Гаечным ключом «14» ослабьте привод в гнезде, затем осторожно вытащите привод.Необходимо следить, чтобы шток не выпал в коробку, иначе его придется снимать и разбирать.
  • После снятия привода обязательно проверьте состояние уплотнительного кольца и, при необходимости, замените его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, потому что его корпус сделан из пластика и может быть поврежден при установке.Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо соединить клеммы с проводами к его контактам. Необходимо проверить правильность соединения контактов, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен.После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости (ДС) устанавливается на всех автомобилях и предназначен для измерения скорости автомобиля. На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Чтобы его разобрать, вам нужно будет снять либо корпус воздушного фильтра, либо адсорбер. В этой статье мы подробнее рассмотрим диагностику датчика и его замену в случае неисправности.

Как датчик измеряет скорость

Работает по принципам Холла. Проще говоря, его работа заключается в преобразовании напряжения Холла в импульсы, которые передаются на контроллер. Расчет скорости при движении автомобиля такой же с использованием импульсов. Датчик выдает 6004 импульса на 1 км пути, считая интервалы между импульсами, а ДС определяет скорость.

Передается в ЭБУ («мозги» автомобиля), а также на спидометр и РХХ (регулятор холостого хода).Если датчик не работает должным образом, показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

Если датчик неисправен или неисправен, показанный спидометр будет отличаться от реального. Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. Кроме того, скорость холостого хода может быть нестабильной, что может привести к «скачку» оборотов.

Если во время движения вы обнаружите, что стрелка на спидометре висит в одном месте, показывает неправильную скорость или вообще лежит, пора проверить датчик и выявить неисправность.

Как определить неисправный датчик скорости

Если у вас установлен бортовой компьютер, он выдаст ошибку DS:


  • Ошибка P0500 указывает на то, что ЭБУ не получает информацию о скорости от датчика
  • Ошибка P0503 свидетельствует о том, что сигнал с датчика поступает с перебоями или с перерывами

В первом случае велика вероятность неисправности самого датчика, во втором при возникновении ошибки P0503 датчик может быть исправен, и проблема заключается в обрыве провода или проблемах в блоке подходит для датчика.При появлении вышеуказанных ошибок на БК, или на лежащей стрелке спидометра, мы диагностируем не только датчик, но и всю цепь.

Какой датчик нужен для замены

С завода датчик с маркировкой установлен на ВАЗ 2114, артикул: 343.3843. Изготовлен датчик в городе Курск. Стоимость его на данный момент от 230 рублей и выше. В дополнение к нему предлагаются аналоговые датчики:

  1. Fenox SS10102O7 цена от 200 руб (Беларусь)
  2. Manover MR21123843 цена от 270 рублей (Германия)

При выборе датчика советуем устанавливать именно тот, который установлен АвтоВАЗом с завода.Хотя бывают случаи, когда он выходит из строя на 50 - 70 тысячах километров. Одна из самых частых причин выхода датчика из строя - попадание воды. После этого на стержне датчика образуется ржавчина, и он расклинивается.

Инструкция по разборке и замене датчика

Итак, чтобы добраться до ДС, нужно снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится на 2-х болтах.

Отсоедините положительный полюс от аккумулятора и открутите две гайки крепления адсорбера, затем поднимите его и снимите в сторону.



Датчик скорости будет расположен в верхней части коробки передач рядом с датчиком. Отсоедините клемму от датчика и открутите вручную. При плотной затяжке потребуется гаечный ключ на 21 мм.



Открутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и собираем в обратном порядке.

Диагностика датчика скорости и всей цепи

Проверить на обрыв проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом.Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Блок с тремя проводами - силовой, сигнальный и заземляющий. Если все провода в порядке, приступайте к дальнейшему осмотру.

Проверка датчика привода

Далее проверяем датчик привода, который выходит из коробки передач. Поднимем любое переднее колесо автомобиля и начнем его крутить, глядя на сам датчик привода. Он должен легко вращаться, не заедая и не хрустя. Палец можно трогать равномерно от вращения или нет.Если с приводом все в порядке, приступайте к дальнейшей диагностике. В противном случае необходимо заменить привод.

Проверить наличие обрыва цепи питания



Теперь с помощью контроля или мультиметра проверьте, подано ли питание на блок датчиков. Проверяем отверткой с индикатором. Один конец цепляем за + аккум, вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Затем проверяем подачу питания одного конца к (-) батарее второго в разъем No.1, включи зажигание, смотри, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, один конец подключаем к питанию от аккумулятора, другой - к сигнальному на датчике №2, крутим колесико, желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблем не обнаружено, обрыва цепи нет, привод датчика на коробке в норме, то датчик следует заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
