Противотуманки на ВАЗ 2109

В любом автосервисе вам предложат услугу по установке противотуманных фар (ПТФ). Но если у вас есть соответствующий опыт, свободное время и непреодолимое желание, то вы вполне можете установить противотуманки на ВАЗ 2109 своими руками.

Содержание

• Причины установки противотуманных фар
• Установочный комплект
• Монтаж фар и прокладка проводов
• Кнопка включения ПТФ
• Регулировка фар

Вернуться к оглавлению

Причины установки противотуманных фар

Основных причин, по которым автовладельцы устанавливают противотуманки, две:

• функциональная;
• эстетическая.

С функциональной точки зрения противотуманные фары на ВАЗ 2109 повышают безопасность эксплуатации автомобиля, а это всегда дело стоящее. Такое повышение обеспечивается за счёт улучшения видимости в трудных дорожных условиях. Противотуманки ВАЗ 2109 отлично дополняют основные фары. При езде в тумане часто имеет место ситуация, когда нижняя граница тумана находится выше противотуманок, но ниже основных фар.

В этих случаях ПТФ являются безальтернативным средством освещения дорожного полотна.

В тёмное время суток расположенные ближе к дороге ПТФ отлично освещают обочину. Это помогает держать автомобиль на основной части дорожного покрытия, предотвращая занос при экстренном торможении. Наконец просто увеличение светового потока за счёт включения дополнительных осветительных приборов повышает комфортность езды, в особенности при движении в условиях сильного снегопада с метелью или ливневого дождя.

Эстетическая причина менее значима. За счёт установки ПТФ трудно выделиться из потока — такие фары есть у многих. Разве что это будут какие-то эксклюзивные противотуманки, которые тогда есть смысл установить на сервисной станции. Двадцатилетний автомобиль трудно сделать остро модным за счёт ПТФ, но хуже от их установки точно не будет.

Вернуться к оглавлению

Установочный комплект

Для реализации проекта вам понадобятся:

• две противотуманные фары с кронштейнами для крепления;
• нормально-разомкнутое реле для подключения приборов освещения;
• кнопка включения противотуманных фар;
• одножильный провод сечением 1 кв.  мм, длиной примерно 4 метра;
• предохранитель 16А;
• схема подключения;
• контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Вернуться к оглавлению

Монтаж фар и прокладка проводов

Штатные бамперы ВАЗ 2109 предусматривают специальные места, предназначенные для того, чтобы выполнить крепление противотуманных фар. Если на вашем автомобиле сохранились родные бамперы, лучше всего закрепить фары на штатные места. Если же их меняли, рассмотрите возможность фиксации кронштейнов противотуманок не к бамперу, а к корпусу автомобиля. Крепление к бамперу, особенно к нештатному, увеличивает риск разрегулировки. Это может привести к ослеплению водителей встречных автомобилей и к риску утраты приборов освещения. Не забывайте о требовании располагать ПТФ не ниже 25 см от поверхности дороги и не дальше 40 см от габарита автомобиля.

Даже если на вашем автомобиле никогда не стояли противотуманные фары, подключение ПТФ ВАЗ 2109 предусмотрено конструкцией. В блоке предохранителей имеются штатные места для предохранителя. Более того, заводская комплектация «девятки» включает проложенную проводку, позволяющую подключить ПТФ. Если она сохранилась, можете её использовать. Если нет, придётся проложить заново.

Начинайте с правой противотуманки. Провод присоедините к жгуту, проходящему под радиатором. Присоедините левую фару и проложите провод до реле. От реле через блок предохранителей проведите провод до кнопки в салоне. Второй провод кнопки запитайте с замка зажигания для того, чтобы ПТФ не горели при выключенном зажигании даже при нажатой кнопке их включения.

Вернуться к оглавлению

Кнопка включения ПТФ

Выбор места установки кнопки включения противотуманных фар зависит того, высокая или низкая приборная панель у вашего автомобиля. Если высокая, вам повезло, ваш вариант имеет штатное место для кнопки включения ПТФ на ВАЗ 2109. Оно располагается слева от рулевой колонки между кнопкой выключателя задних противотуманных фонарей и кнопкой выключателя обогрева заднего стекла. Это место закрыто заглушкой. Для монтажа кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и демонтируйте сам динамик. Так вы получите доступ за приборную панель, необходимый для монтажа кнопки. Подсоедините колодку включения ПТФ и колодку индикатора этого включения, после чего установите кнопку на место.

При наличии низкой панели устанавливать кнопку будет сложнее. Возможны два варианта. Первый — вы можете запараллелить включение ПТФ с включением какой-либо другой системы, например, задних противотуманных фонарей. Второй — организовать специальное место для этой кнопки. Таким местом может стать заглушенное гнездо под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Чтобы установить кнопку в низкой приборке, придётся демонтировать панель, расположенную между центральным соплом системы вентиляции/отопления и органами управления печкой.

Вернуться к оглавлению

Регулировка фар

Регулировка противотуманок — дело ответственное. Если не отрегулировать фары надлежащим образом, есть риск причинить неудобства другим участникам дорожного движения, создать угрозу безопасности.

Грубую регулировку ПТФ можно произвести самостоятельно. Для этого выберите горизонтальную площадку вблизи белой вертикальной стены. Вертикальность стены можно проверить на глаз, а в горизонтальности площадки лучше удостовериться с помощью инструментов. Для этого подойдёт двухметровый строительный или водяной уровень. Найдя подходящее место, установите автомобиль передней частью к белой стене на расстоянии 4-5 метров от неё. Будет хорошо, если прямые лучи яркого солнечного света не будут падать на эту стену. Измерьте расстояние от центра фары до поверхности земли. Включите противотуманки. Измерьте расстояние от центра пятна света до земли. Центр пятна должен располагаться на 2-3 сантиметра ниже центра фары.

Такая регулировка является довольно грубой. Для более точной нужен специализированный стенд на сервисной станции. Если вы закажете установку ПТФ на СТО, регулировка войдёт в цену автоматически и будет выполнена в обязательном порядке.

Установка противотуманок на ваз 2109.

Подключение противотуманных фар на легендарную «Девятку. Инструменты и материалы

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов.

• Для установки потребуется:
  Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки.
• Клемма широкая (мама) — 4 шт.
• Клемма узкая (мама) — 1 шт.
• Клемма с отверстием посередине (масса) — 3 шт.
• с колодкой и проводами.
• Кнопка включения ПТФ.
• Противотуманные фары — 2 шт.

В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

Реле ПТФ с колодкой и обжатыми проводами. Силовые провода обжаты широкими клеммами (1 и 2). Провода управляющей обмотки реле: один обжат узкой клеммой(3), другой — клеммой с отверстием — массой(4)

Силовые провода от монтажного блока до фары (на рисунке приведены обе пары проводов): один конец обжат широкой клеммой(1 и 2), на другом колодка для соединения с противотуманной фарой (3 и 4), второй провод колодки (черный) — масса(5 и 6)

Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109.
Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:

Демонтируем решётку, прикрывающую динамик, откручиваем динамик, и обнаруживаем там два разъёма для подключения кнопки включения противотуманок и индикатора их включения.

Извлекаем заглушку, устанавливаем на её место кнопку, подключаем электрические разъёмы и устанавливаем на место динамик и решётку.

Теперь нужно провести провода от противотуманок и от места установки реле (кроме провода массы реле) до «черного ящика».

Отсоединяем разъёмы Ш8 и Ш7 (Ш7 находится рядом с Ш8, но заметно шире) от монтажного блока. Вставляем клеммы в разъёмы в соответствии со схемой. Эти разъемы в колодках при отсутствии ПТФ не заняты.

Вставляем разъёмы обратно в блок предохранителей:

Устанавливаем на место монтажный блок. Прикручиваем реле к корпусу автомобиля, под этот же болт закрепляем его массу, предварительно зачистив место контакта от краски:

Подключаем силовые провода к противотуманкам, также рядом с противотуманной фарой в удобном месте подключаем массу, обеспечивая надежный контакт с корпусом автомобиля:

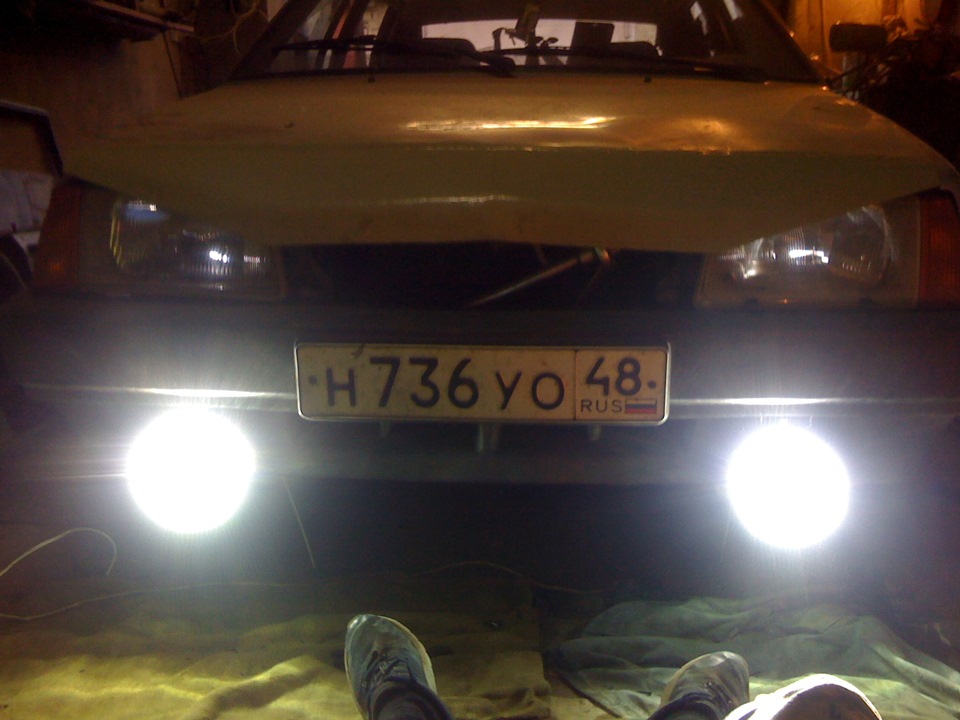

Конечный результат:

Закрепить противотуманки можно, рассверлив отверстие в металлической вставке рядом с болтом крепления бампера. На некоторых бамперах есть специальные отверстия для крепления противотуманных фар с помощью кронштейнов, идущих в комплекте с ПТФ. Закреплять их надо жестко, противотуманные фары, закрепленные к пластмассе бампера будут трястись на неровной дороге и при проезде препятствий. Также, вместо ближнего света фар в светлое время суток можно использовать .

Теперь осталось правильно отрегулировать противотуманные фары:

Туман, снег или дождь являются не самыми приятными условиями для комфортной езды, из-за очень плохой видимости. Выходом из этой ситуации является использование противотуманных фар, которые были специально разработаны для такой погоды.

Противотуманные фары на ВАЗ 2109, также, как и на других автомобилях, располагаются рядом с поверхностью земли.

Дальним или ближним светом не обеспечивается достаточное освещение дороги, из-за того что на уровне, где располагается стандартная оптика туман более сильный.

Он представляет собой мельчайшие частички воды, которыми свет от обычных фар отражается обратно на водителя, что дополнительно ухудшает видимость. В реальности на поверхности земли тумана нет, хоть кажется, что он по ней «стелиться».

Противотуманные фары обладают очевидными преимуществами. Единственным, что должен сделать владелец ВАЗ 2109, когда будут установлены противотуманки, это произвести их настройку.

Разновидности фар

В настоящее время встречаются различные модели противотуманок, однако они могут быть условно разделены на две группы:

• Противотуманные фары на ВАЗ 2109 с галогенными лампами.
• Противотуманные фары на ВАЗ 2109 со светодиодами.

Несмотря на то что, стоимость светодиодных фар для ВАЗ 2109 дороже в 2 раза, ими потребляется меньше электроэнергии. Галогенные фары дешевле, но они потребляют много энергии. Что именно выбрать решать должен каждый самостоятельно.

Что нужно приготовить для установки противотуманок?

Конечно, в первую очередь нужно купить сами противотуманные фары на ВАЗ 2109. Затем понадобиться установочный комплект, содержащий провода с разъемами, а также реле.

Установка кнопки включающей противотуманки на ВАЗ 2109 производится с правой от левого динамика стороны, вместе с кнопкой включающей обогреватель заднего стекла. При отсутствии установочного комплекта, провода и соединительные разъемы придется купить самостоятельно.

Если все сделано правильно, изолента не понадобиться. Для всех соединений можно использовать разъемы и штекеры, которые должны быть в термоусадочной изоляции (напоминает тонкий шланг).

Под воздействием высоких температур (пламя зажигалки), происходит ее сжимание. После подготовки всего необходимого, можно начать устанавливать фары на автомобиль.

Установки противотуманных фар на ВАЗ 2109 своими руками

Вначале производится установка крепления противотуманок. Под передним бампером есть крепежные болты, но если это место не устраивает, можно произвести их установку снизу бампера.

Передний бампер ВАЗ 2109 изготовлен из твердого пластика, что позволит ему выдержать вес противотуманок.

Однако нужно следить, чтобы от боковых частей кузова машины фары находились на расстоянии не больше 40 см. По высоте, они должны располагаться не меньше чем в 25 см от земли.

Схема соединения узлов управления противотуманками выглядит так:

От «30» вывода замка зажигания нужно взять плюс и подать его на кнопку, включающую противотуманные фары. Это позволит обеспечить выключение фар, после отключения зажигания. Другой вывод кнопки подаётся на катушку реле. От реле один из выводов катушки идет на выключатель противотуманок, другой на корпус или минус.

От аккумуляторной батареи, на нормально разомкнутые контакты реле, кидается провод через предохранитель. Нормально разомкнутыми являются контакты, замыкающиеся только после того как на катушку реле подается напряжение.

Провод с другого контакта реле ведётся к противотуманкам, которые соединёны параллельно. Корпус противотуманных фар, следует соединить с массой или минусом аккумулятора.

На этом завершается процесс установки противотуманок на автомобиль ВАЗ 2109. Похожая схема может использоваться не только для подключения противотуманных фар, но также звукового сигнала, обогревателей стекло и зеркал.

Противотуманные фары на ВАЗ 2109 мы установили, удачи на дорогах!

Понравилась статья? Поделись с друзьями в соц.сетях!

Дождь, снег и туман – не самые приятные условия для езды, так как видимость очень плохая. Однако положение спасают противотуманные фары, специально разработанные для данных погодных условий.

Противотуманные фары на ВАЗ 2109, как и на любом другом автомобиле, расположены близко к поверхности земли. Ближний или дальний свет не дают достаточного освещения дороги, так как на уровне стандартной оптики туман сильный (который представляет себя мельчайшие частицы воды, отражающие свет обычных фар обратно на водителя, дополнительно ухудшая видимость). На самом деле, непосредственно у земли тумана нет, хотя и кажется, что он по ней «стелется».

Преимущества противотуманных фар очевидны. Единственное, что потребуется сделать владельцу ВАЗ 2109 после установки противотуманок — это настроить их.

Виды фар

Сегодня можно встретить самые разные модели противотуманных фар, но разделить их можно на две категории: со светодиодами и с галогенными лампами. Конечно же, светодиодные противотуманки для ВАЗ 2109 выйдут раза в два дороже, но они потребляют меньше энергии. С галогенными лампами фары дешевле, но и потребление у них в разы выше. Что выбрать — решать только вам.

Подготовка к установке

Что пригодится для установки?

• Во-первых, сами противотуманные фары;
• Во-вторых, комплект для установки, который содержит в себе провода с разъёмами и реле. Кнопка включения противотуманных фар на ВАЗ 2109 устанавливается справа от левого динамика, рядом с кнопкой включения обогревателя заднего стекла. Если нет комплекта для установки, то придётся купить провод и разъёмы для соединений.

Если все делать «по уму», то изоляционная лента не пригодится. Все соединения выполняются при помощи разъёмов и штекеров, которые нужно заключить в термоусадочную изоляцию (она похожа на тонкую шлангу). Под действием высокой температуры (например, пламени зажигалки), она сжимается. Собрав всё необходимое, можно приступить к установке фар на ВАЗ 2109.

Порядок установки противотуманок на ВАЗ 2109

Сперва устанавливаем крепления противотуманных фар: под передним бампером имеются болты для крепления, но если вас не устраивает это место, то можно установить их и снизу бампера. На ВАЗ 2109 передний бампер выполнен из твёрдого пластика, поэтому вес противотуманных фар он выдержит. Но требуется обратить внимание, что от боков кузова автомобиля фары должны располагаться не более, чем в сорока сантиметрах. По высоте — не менее 25 сантиметров от поверхности земли.

Схему соединения всех узлов управления противотуманными фарами можно описать так:

• От вывода «30» замка зажигания берём плюс и подаём на кнопку включения противотуманных фар – это обеспечит выключение фар при отключении зажигания.
• Второй вывод кнопки включения подаём на катушку реле. У реле один вывод катушки на выключателе противотуманных фар, а второй — на корпус (минус).
• От аккумулятора, на нормально разомкнутые контакты электромагнитного реле, через предохранитель кидаем провод. Нормально разомкнутые — это контакты, которые замыкаются только при подаче напряжения на катушку реле.
• Со второго контакта реле провод ведём к противотуманным фарам, соединённым параллельно. Корпус противотуманок нужно посадить на массу — на минус АКБ.

На этом установка противотуманных фар на ВАЗ 2109 заканчивается. По похожей схеме можно подключать не только противотуманки, но и звуковой сигнал, обогреватели зеркал и стёкол.

Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.

Но такая схема в чистом виде для подключения противотуманок не подходит. Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:

Здесь будет работать также и индикация включения противотуманных фар, т. е. будет загораться лампочка при включении ПТФ.

Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.

Ну а напоследок приведу пару типовых схем подключения ПТФ на ВАЗ 2108 и 2109, может кому пригодятся!.

Внешний вид противотуманных фар на ВАЗ 2109:

Установить противотуманные фары на ВАЗ 2109 несложно, если умеете читать простейшие схемы и обладаете основными навыками проведения монтажа. Схема подключения стандартная, а если присмотреться, то вы даже увидите проводку, которая лежит в подкапотном пространстве, идет до кнопки в салоне и до блока предохранителей.

Но не стоит радоваться, не всегда эти провода позволяют провести подключение туманок – сказывается возраст автомобиля и постороннее вмешательство в провода, проложенные на заводе. В итоге монтаж таким способом становится невозможен, приходится прибегать к крайним мерам. Итак, разберем по порядку процесс установки противотуманных фар на автомобиль ВАЗ 2109, 21099 и 2108.

Материалы и требования к установке

Итак, для начала необходимо запастись следующими инструментами и материалами:

1. Непосредственно противотуманки.
2. Около трех метров одножильного провода (красного цвета) с сечением 0,75 квадратов.
3. Реле с нормально разомкнутыми контактами, металлической пластиной для крепления и колодка с проводами.
4. Кнопка (скорее всего, она уже установлена рядом с выключателем обогрева заднего стекла).
5. Как минимум пять саморезов.
6. Отвертка, ключ на 10, канцелярский нож и плоскогубцы.
7. Термоусадочная изоляция и изолента.
8. Предохранитель на 16 Ампер и гнездо для него.

Перед началом стоит определиться с местом крепления самих противотуманных фар ВАЗ 2109, обратите внимание на нижнюю часть бампера. Хорошенько присмотревшись, вы там найдете места для крепежа.

Вот только один минус – на старых автомобилях порой сложно именно в эти места провести установку, приходится ухищряться и прикручивать их непосредственно к бамперу. Вот только потребуется учесть некоторые требования ГОСТа, который действует с 1975 года и по сей день:

1. Расстояние от боковых поверхностей кузова автомобиля до ближайшего края противотуманной фары должно быть максимум 40 см.
2. Высота расположения противотуманных фар (от поверхности земли до нижнего края) от 25 см.

Чтобы не возникло проблем с органами правопорядка (читай – инспекторами ГИБДД), нужно придерживаться этих требований. Но «внимание» инспекторов – это не столь опасно, намного хуже – это неправильное рассеивание света в результате неверной установки. Противотуманки либо слепить встречных водителей будут, либо окажутся неэффективными в условиях плохой видимости.

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).
