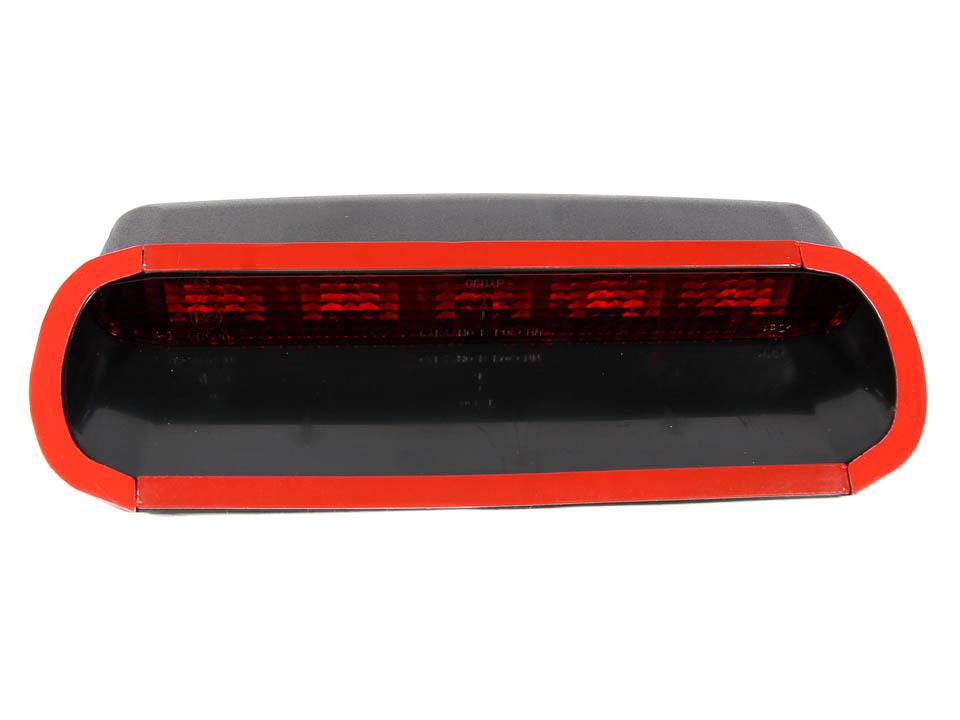

87123716 Стоп-сигнал ВАЗ-2108,2109 ОСВАР - 8712.3716

87123716 Стоп-сигнал ВАЗ-2108,2109 ОСВАР - 8712.3716 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

4

1

Применяется: ИЖ, ВАЗ

Артикул: 8712.3716

Код для заказа: 083389

Есть в наличии

Доступно для заказа - 4 шт.Данные обновлены: 12.01.2021 в 13:30

Код для заказа 083389 Артикулы 8712.3716 Производитель ОСВАР Каталожная группа: . .Электрооборудование
Электрооборудование
Ширина, м: 0.1 Высота, м: 0.04 Длина, м: 0.225 Вес, кг: 0.14

Описание

Стоп-сигнал
Применение: ВАЗ-2108, ВАЗ-2109,
Прим. 12В
Кол-во в упак. 30

Использована информация: ОАО "ОСВАР"

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • «Хрустальные» ВАЗы: «Восьмёрка», Калина, Приора 26 Марта 2013

    Серия статей "«Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей" рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.

Наличие товара на складах и в магазинах, а также цена товара указана на 12.01.2021 13:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена
- действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

00f6d5bcf773091349ab4ace6d1e4d3b

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Монтажный блок ваз 2109 карбюратор

Содержание статьи

На автомобили Лада Самара устанавливаются 3 вида монтажных блоков, рассмотрим их разновидности:

Первый вид — монтажный блок с 11 реле, их бывает два варианта:
старого образца и нового образца.

Монтажный блок старого образца (самый певый)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое расположение реле и предохранителей и сами предохранители “ножевые”, которые хорошо держатся. У них 11 релюшек и 16 предохранителей. Разъём Ш11 находится сбоку и контакты смотрят в салон. На оба встречается прозрачная раритетная крышка.
У блока нового образца плата одна, ремонтировать и паять его легче.

Характеристики:

Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции “парковочный свет”: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.

После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6/9 включалось реле К9 (если включено зажигание) и плюс подавался на Ш5/5 к вентилятору.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Если оставилась кнопка фароочистителей, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло к реле в моторном отсеке), а оно включалось кнопкой через контакты Ш6/7 и Ш4/15.

Заряд генератора: этим блоки могут отличаться. На блоке старого образца питание на обмотку возбуждения генератора (Ш7/9) подавалось через лампочку заряда от Ш4/18 и резисторы 100 Ом 2 Вт от зажигания. На блоке нового образца резисторов может не быть, а значит на холостых генератор не возбудится, и может быть, что Ш7/9 соединялся только с Ш7/4 который никуда не подключался (видимо что-то в проводке переделывалось, а мы об этом ничего не знаем).

Значит если возникнет такой момент, нужно подключать генератор к приборному щитку и ставить резисторы…

Омыватель заднего стекла: ствилась релюшка задержки омывателя заднего стекла К1, чтобы мы нажимали рычаг от себя до упора на доли секунд, а вода бы ещё лилась секунд пять. Чтобы мы не отвлекались от дороги на помывку заднего стекла.

Задние противотуманные фонари.
От кнопки габаритов зелёный провод шёл к предохранителю (болтался рядом с кнопкой, появлялось питание если включить свет фар ближний или дальний), от него к кнопке, от кнопки к Ш2/10 и на задние фонари.

Ш3/21 соединялся с Ш11/17, зачем не понятно. И для чего Ш10 тоже не понятно.
Ну и встречаются какие-то аномалии, где отверстие под реле исправности ламп К4 имеются, а контактов нету, тоесть перемычки не нужны, в блоке уже всё подключено напрямую.

Реле:
К1 — Реле времени омывателя заднего стекла
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле стеклоочистителя
К4 — Реле контроля исправности ламп (или перемычки, или ничего)
К5 — Реле включения дальнего света фар
К6 — Реле включения очистителей фар
К7 — Реле питания электростеклоподъёмников
К8 — Реле включения звукового сигнала
К9 — Реле включения включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле включения ближнего света фар
Предохранители:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Очистители фар(в момент включения). Реле включения очистителей фар(контакты).Клапан включения омывателя фар
4 (16A) Очистители фар(в рабочем режиме).Реле включения очистителей фар(обмотка).Электродвигатель вентилятора отопителя.Электродвигатель омывателя стёкол. Моторедуктор очистителя заднего стекла.Реле времени омывателя заднего стекла.Клапана включения омывателя ветрового и заднего стёкол.Реле(обмотка)включения электровентилятора системы охлаждения двигателя. Реле(обмотка)включения обогрева заднего стекла.Контрольная лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8A) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота).Контрольная лампа указателей поворота. Задние фонари(лампа света заднего хода).Моторедуктор и реле включения очистителя ветрового стекла.Обмотка возбуждения генератора(при пуске двигателя).Приборы.Маршрутный компьютер.Реле питания электростеклоподъёмников и обогрева сидений (обмотка).Часы
6 (8A) Задние фонари(лампы стоп-сигнала). Плафон освещения салона.Электростеклоподъёмники передних дверей.Реле включения электростеклоподъёмников (контакты)
7 (8A) Фонари освещения номерного знака.Подкопотная лампа.Лампы освещения приборов.Контрольная лампа наружного освещения.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и реле включения(контакты).Звуковой сигнал и реле его включения
9 (8A) Левая фара(габаритный свет).Левый задний фонарь(габаритный свет)
10 (8A) Правая фара(габаритный свет).Правый задний фонарь(габаритный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле(контакты)включения обогрева заднего стекла.Штепсельная розетка для переносной лампы.Прикуриватель.Маршрутный компьютер.Часы.Реле и мотор-редукторы блокировки замков дверей
13 (8A) Правая фара(дальний свет)
14 (8A) Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
15 (8A) Левая фара(ближний свет)
16 (8A) Правая фара(ближний свет)
Предохранитель задних противотуманных фонарей (8А) с таким типом монтажных блоков находится рядом с их выключателем.

Второй вид — монтажный блок с 9 реле, их бывает два варианта:
старого образца и нового образца.

Самый популярный блок, который пришёл с европанелью

второй вариант

Они различаются между собой только расположением реле и предохранителей.

От блоков с 11 реле они отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки омывателя заднего стекла и стоит или реле фароочистителей, или вентилятора), количеством предохранителей на габариты и сами предохранители маркируются по-другому. Разъём Ш11 находится наверху.
Блок, который на верхнем фото состоит из одной платы, ремонтировать его легче.

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Нужно врезать реле.

Габариты: всвязи с удалением парковочного света решили поставить 2 предохранителя (F10 и F11), и повесить на них габариты и подсветку, и питались они только от Ш4/4, который шёл на кнопку.
Значит: парковочного света не будет.

Освободившийся предохранитель кинули на стеклоподъёмники (который на этих блоках F6), на блоке с 11 реле они питались от предохранителя освещения салона и стоп-сигналов.

Фароочистители: питались также, но реле включалось путём подачи плюса (от кнопки) на Ш2/16.

Заряд генератора: Ш7/9 (на гену) и Ш4/18 (приборка) всегда соединены вместе. Но бывают варианты где есть резисторы (на монтажном блоке нарисован белый кружок), это если нет европанели. Остальные блоки только для европанели, где резисторы стоят в приборке.

Омыватель заднего стекла: подключался напрямую без реле, то есть пока держим рычаг, водичка льётся.

Задние туманки

Тут 2 варианта проводки панели приборов:
— Кнопка с фиксацией: при включении света фар питание шло на Ш3/8 к предохранителю 1. От него на реле фароочистителей и через Ш3/21 к кнопке. От кнопки на Ш2/10 к фонарям.
— Кнопка без фиксации: стоит реле задних туманок, питается от предохранителя болтающимся рядом (постоянный плюс). К нему же идут “разрешающие” провода от кнопки габаритов и передних туманок. Реле управляется подачей минуса от кнопки, подаёт питание на Ш2/10 к задним туманкам.

На автомобилях с Е-Газ (с 2011г), на Ш3/21 постоянное питание для блока электропакета. Он управляет блокировкой дверей и задними противотуманками. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

Поэтому возникает иногда ситуация, когда вентилятор работает от света и габаритов, а иногда не работает вообще. Нужно переподключать, или ставить перемычку и выносить реле.
Остальное также, как у шестидесятки.
Ну и когда АвтоВАЗ понял, что уже несколько десятилетий люди по ошибке включают заднюю передачу вместо первой (потому-что они рядом), Ш6/1 стал использоваться, он соединялся с выключателем фонарей заднего хода, и на Ш2/9 (на семнадцатом соединялся с Ш11/19) появлялся плюс, чтобы иммобилайзер-блок электропакета пиликал при включении задней передачи. Это в основном на машины с электронной педалью газа.
Реле:
К1 — Реле включения очистителей фар
ИЛИ
К1 — Реле включения вентилятора двигателя (Е-Газ)
К2 — Реле-прерыватель указателей поворота и аварийной сигнализации
К3 — Реле очистителя ветрового стекла
К4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
Или перемычки при отсутствии реле
К5 — Реле включения электростеклоподъёмников
К6 — Реле включения звукового сигнала
К7 — Реле включения обогрева заднего стекла
К8 — Реле включения дальнего света фар
К9 — Реле включения ближнего света фар
Предохранители:
F1(10A) Очистители фар(в момент включения).Реле включения очистителей фар(контакты).Клапан включения омывателя фар
ИЛИ
F1(20А) Реле, лампы и сигнализатор включения задних противотуманных фонарей. Блок управления блокировкой дверей. Мотор-редкуторы замкой дверей (Е-Газ)
F2(10A) Лампы, реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации). Контрольная лампа и выключатель аварийной сигнализации
F3(10A) Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер.Память пробега.Блок БСК.Подсветка багажника
F4(20A) Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.Штепсельная розетка для переносн

Предохранители Лада ВАЗ 2108 2109 21099, 1984

Назначение Ток, А
F1 Очистители фар (в момент включения) 10
Реле включения очистителей фар (контакты)
Клапан включения омывателя фар
F2 Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) 10
Контрольная лампа аварийной сигнализации
F3 Задние фонари (лампы стоп — сигнала) 10
Плафон освещения салона
F4 Элемент обогрева заднего стекла 20
Реле (контакты) включения обогрева заднего стекла
Штепсельная розетка для переносной лампы
Прикуриватель
F5 Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) 20
Звуковой сигнал и реле его включения
F6 Электро стекло подъемники передних дверей 30
Реле включения электро стекло подъемников
F7 Очистители фар (в рабочем режиме) 30
Реле включения очистителей фар (обмотка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя стекол
Моторедуктор очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны включения омывателя ветрового и заднего стекол
Реле (обмотка) включения электро вентилятора системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
F8 Левая противотуманная фара 7,5
F9 Правая противотуманная фара 7,5
F10 Фонари освещения номерного знака 7,5
Подкапотная лампа
Лампы освещения приборов
Контрольная лампа наружного освещения
Табло подсветки рычагов отопителя
Лампа освещения прикуривателя
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
F11 Правая фара (габаритный свет) 7,5
Правый задний фонарь (габаритный свет)
F12 Правая фара (ближний свет) 7,5
F13 Левая фара (ближний свет) 7,5
F14 Левая фара (дальний свет) 7,5
Контрольная лампа включения дальнего света фар
F15 Правая фара (дальний свет) 7,5
F16 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) 15
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Моторедуктор и реле включения очистителя ветрового стекла
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Контрольная лампа воздушной заслонки карбюратора
Контрольная лампа стояночного тормоза
Лампа светового табло «STOP»
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Вольтметр
К1 Реле очистителей фар
К2 Реле — прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп
К5 Реле стеклоподъемников
К6 Реле звуковых сигналов
К7 Реле обогрева заднего стекла
К8 Реле дальнего света фар
К9 Реле ближнего света фар

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

Тормозная система ВАЗ-2109 представляет собой двухконтурную тормозную систему с гидроприводом. Давление в нем достаточно велико, поэтому необходимо использовать шланги с надежным армированием и металлические трубки. Конечно, их состояние необходимо поддерживать на должном уровне, чтобы не было утечки жидкости. Но преимущество системы, используемой на автомобиле, заключается в том, что если один из шлангов сломан, торможение по-прежнему будет осуществляться двумя колесами.Таким образом, аварийной ситуации удастся избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

ГТЦ является самым важным, так как он создает необходимое давление в трубках. Он состоит из поршня, который движется в полости цилиндра по идеально ровной поверхности. В качестве уплотнителей используются резиновые кольца, которые необходимо заменять при проведении ремонта. Тормозная система автомобиля ВАЗ-2109 имеет высокий КПД, во многом это обеспечивается за счет использования надежных элементов.

Особое внимание следует уделять тормозной жидкости при эксплуатации автомобиля. Ни для кого не секрет, что он слишком агрессивен, содержит множество присадок, обеспечивающих стабильную работу. Обратите внимание, что сжатие вызывает повышение температуры жидкости, следовательно, ее вязкость изменяется. Использование добавок позволяет избавиться от этого эффекта. Один минус - со временем испаряются дополнительные компоненты. Опытные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете тормозную систему ВАЗ-2109, то вы видели, что на перегородке (между кабиной и моторным отсеком) есть большая, цилиндрической формы, емкость с которой связана ГТЦ. Также от этой емкости идет шланг к карбюратору (если на автомобиле используется такая система впрыска топлива). Это вакуумный усилитель тормозов.

Служит для облегчения вождения. С его помощью усилие, прикладываемое к педали, уменьшается в несколько раз, чтобы остановить машину. Вам обеспечены комфорт и безопасность. Чтобы оценить все преимущества использования этого устройства, попробуйте прокатиться на старых «Жигулях», в которых нет вакуумного усилителя. Разница просто колоссальная - все движения колодок дают удары по педали, а эффективность торможения крайне низкая.

Тормозные суппорты

На передней оси установлены суппорты, которые плотно прижимают колодки к поверхности диска. При ремонте тормозной системы ВАЗ-2109 замена суппортов производится крайне редко, так как у них большой ресурс.Это устройство состоит из алюминиевого корпуса, в котором есть отверстие для подсоединения к трубке с помощью шланга. Рядом есть отверстие, в которое ввинчивается ниппель, используемый для откачки системы. Внутри находится стальной поршень. Это он колодки гоняет.

Крепление переднего суппорта производится ступицей буксирного колеса двумя болтами. Не нажимайте педаль тормоза во время работы, если передние блоки сняты. Это приведет к тому, что поршень будет выступать из корпуса. Собрать после этого не получится.Задняя тормозная система ВАЗ-2109 немного попроще. В нем используется суппорт, но он выполнен в виде цилиндра, по обе стороны от которого расположены поршни. С их помощью происходит разведение подушечек по бокам.

Регулятор давления

Этот элемент позволяет сделать тормозную систему более эффективной. Ни для кого не секрет, что весь процесс торможения происходит на 75% передних колес. А остальное - обратно. Но это приблизительное значение, оно зависит от многих параметров. Например, на это влияет степень загрузки автомобиля, а также интенсивность торможения.Поэтому для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 самостоятельно регулировала усилие на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубке, по которой жидкость подается на задний мост автомобиля. Крепление производится к задней балке с помощью кронштейна. При ремонте резьбовые соединения необходимо предварительно обработать проникающей смазкой. Чтобы открутить концы трубок, вам понадобится специальный ключ.Приобрести в автомагазинах, обжимного типа. В отличие от рожкового дерева или покачивания, не облизывает лица.

Трос ручного тормоза

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты используют стояночный тормоз. Поэтому не следите за состоянием этого узла, без которого тормозная система ВАЗ-2109 казалась бы неполной. Причина тому - привычка устанавливать машину на скорость. А зимой такая привычка пригодится, ведь может случиться так, что колодки промерзают до барабана.В начале движения весь механизм в задних барабанах может просто развалиться.

Но часто нужен стояночный тормоз. Не все могут его правильно отрегулировать. Работы желательно вести на яме или подъемнике, так удобнее. Сначала поднимите рычаг стояночного тормоза на два щелчка. Затем, используя ключи и проникающую смазку, ослабьте стопорную гайку. Вторым с помощью регулировочной гайки затяните трос. Опустите рычаг и проверьте, касаются ли барабаны колодок. В противном случае настройка верна.

Замена трубок и шланга

При выполнении этой работы используйте специальный обжимной ключ на 8, о котором говорилось выше. Также нужно покупать в магазине медные колодки. Старое использование запрещено, так как они деформируются и не смогут обеспечить герметичность. Всего тормозная система ВАЗ-2109 имеет три гибкие трубки - для соединения передних суппортов и для соединения усилителя с контуром задних колес.

При замене шланга необходимо полностью слить жидкость.Для этого откручиваем штуцеры на каждом из суппортов. На стыке гибкой и жесткой трубок монтируется металлический кронштейн, которым они крепятся к кронштейну на корпусе. Также шланги крепятся к амортизатору с помощью резинового уплотнителя. На стыке шланга с металлической трубкой и опорой необходимо установить медные шайбы для уплотнения.

Замена тормозной жидкости

Замена жидкости в системе производится согласно плану, как упомянуто выше, каждые два года. Но если ремонтируется тормозная система ВАЗ-2109, устанавливаются новые патрубки или шланги, то необходимо долить жидкость и провести прокачку. Для этого собрать все элементы, налить жидкость в расширительный бачок. Прокачка осуществляется с самого дальнего колеса - заднего правого. И продвигайтесь по мере приближения к левой передней части, которая находится ближе всего к тормозному цилиндру. Чтобы впервые не запутаться, вам в помощь поможет тормозная схема ВАЗ-2109.

Нужна небольшая емкость, в которую заливается тормозная жидкость.Вам также понадобится небольшой кусок прозрачного шланга. Если нет подходящей

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

Тормозная система ВАЗ-2109 - двухконтурная, с гидравлическим приводом. Давление в нем достаточно велико, поэтому необходимо использовать шланги с надежным армированием и металлические трубки. Конечно, их состояние необходимо поддерживать на должном уровне, чтобы не было утечки жидкости. Но преимущество системы, используемой на автомобиле, заключается в том, что если один из шлангов сломан, торможение по-прежнему будет осуществляться двумя колесами. Таким образом, аварийной ситуации удастся избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

ГТЦ является самым важным, так как он создает необходимое давление в трубках. Он состоит из поршня, который движется в полости цилиндра по идеально ровной поверхности. В качестве уплотнителей используются резиновые кольца, которые необходимо заменять при проведении ремонта. Тормозная система автомобиля ВАЗ-2109 имеет высокий КПД, во многом это обеспечивается за счет использования надежных элементов.

Особое внимание следует уделять тормозной жидкости при эксплуатации автомобиля. Ни для кого не секрет, что он слишком агрессивен, содержит множество присадок, обеспечивающих стабильную работу. Обратите внимание, что сжатие вызывает повышение температуры жидкости, следовательно, ее вязкость изменяется. Использование добавок позволяет избавиться от этого эффекта. Один минус - со временем испаряются дополнительные компоненты. Опытные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете тормозную систему ВАЗ-2109, то вы видели, что на перегородке (между кабиной и моторным отсеком) есть большая, цилиндрической формы, емкость с которой связана ГТЦ. Также от этой емкости идет шланг к карбюратору (если на автомобиле используется такая система впрыска топлива). Это вакуумный усилитель тормозов.

Служит для облегчения вождения. С его помощью усилие, прикладываемое к педали, уменьшается в несколько раз, чтобы остановить машину.Вам обеспечены комфорт и безопасность. Чтобы оценить все преимущества использования этого устройства, попробуйте прокатиться на старых «Жигулях», в которых нет вакуумного усилителя. Разница просто колоссальная - все движения колодок дают удары по педали, а эффективность торможения крайне низкая.

Тормозные суппорты

На передней оси установлены суппорты, которые плотно прижимают колодки к поверхности диска. При ремонте тормозной системы ВАЗ-2109 замена суппортов производится крайне редко, так как у них большой ресурс. Это устройство состоит из алюминиевого корпуса, в котором есть отверстие для подсоединения к трубке с помощью шланга. Рядом есть отверстие, в которое ввинчивается ниппель, используемый для откачки системы. Внутри находится стальной поршень. Это он колодки гоняет.

Крепление переднего суппорта производится ступицей буксирного колеса двумя болтами. Не нажимайте педаль тормоза во время работы, если передние блоки сняты. Это приведет к тому, что поршень будет выступать из корпуса. Собрать после этого не получится.Задняя тормозная система ВАЗ-2109 немного попроще. В нем используется суппорт, но он выполнен в виде цилиндра, по обе стороны от которого расположены поршни. С их помощью происходит разведение подушечек по бокам.

Регулятор давления

Этот элемент позволяет сделать тормозную систему более эффективной. Ни для кого не секрет, что весь процесс торможения происходит на 75% передних колес. А остальное - обратно. Но это приблизительное значение, оно зависит от многих параметров. Например, на это влияет степень загрузки автомобиля, а также интенсивность торможения.Поэтому для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 самостоятельно проводила регулировку усилия на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубке, по которой жидкость подается на задний мост автомобиля. Крепление производится к задней балке с помощью кронштейна. При ремонте резьбовые соединения необходимо предварительно обработать проникающей смазкой. Чтобы открутить концы трубок, вам понадобится специальный ключ.Приобрести в автомагазинах, обжимного типа. В отличие от рожкового дерева или покачивания, не облизывает лица.

Трос ручного тормоза

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты используют стояночный тормоз. Поэтому не следите за состоянием этого узла, без которого тормозная система ВАЗ-2109 казалась бы неполной. Причина тому - привычка устанавливать машину на скорость. А зимой такая привычка пригодится, ведь может случиться так, что колодки промерзают до барабана.В начале движения весь механизм в задних барабанах может просто развалиться.

Но часто нужен стояночный тормоз. Не все могут его правильно отрегулировать. Работы желательно вести на яме или подъемнике, так удобнее. Сначала поднимите рычаг стояночного тормоза на два щелчка. Затем, используя ключи и проникающую смазку, ослабьте стопорную гайку. Вторым с помощью регулировочной гайки затяните трос. Опустите рычаг и проверьте, касаются ли барабаны колодок. В противном случае настройка верна.

Замена трубок и шланга

При выполнении этой работы используйте специальный обжимной ключ на 8, о котором говорилось выше. Также нужно покупать в магазине медные колодки. Старое использование запрещено, так как они деформируются и не смогут обеспечить герметичность. Всего тормозная система ВАЗ-2109 имеет три гибкие трубки - для соединения передних суппортов и для соединения усилителя с контуром задних колес.

При замене шланга необходимо полностью слить жидкость.Для этого откручиваем штуцеры на каждом из суппортов. На стыке гибкой и жесткой трубок монтируется металлический кронштейн, которым они крепятся к кронштейну на корпусе. Также шланги крепятся к амортизатору с помощью резинового уплотнителя.

10шт T10 LED 194 W5W Карточка салона автомобиля для Лада Веста Гранта Нива Калина Приора Рентген Ларгус Самара 4x4 Грант 2110 Ваз 2109 | Сигнальная лампа |

Особенности:

1.Каждая лампа T10 содержит 10 высококачественных светодиодов 7020 SMD, которые в 3 раза ярче, чем стандартные желтоватые вольфрамовые лампы OEM.

Конструкция с углом луча 2.360 ° может осветить каждый угол. Высокоэффективное освещение.

3. длительный срок службы, более низкое энергопотребление, экономия энергии.

4.Простая установка, прямая замена, проводка не требуется.

Технические характеристики:

Тип: светодиодный автомобильный свет

Материал: АБС-пластик, светодиод

Напряжение: 12 В постоянного тока

Цвет светодиода: белый, синий

Тип светодиода: SMD 7020

Количество светодиодов: 10

Тип розетки: T10

Перекрестная ссылка: W5W 194 147 152 158 159 161 168 175 184 192 193259280 285 447 464 555 558 585 655 656 657 1250 1251 1252 2450 2652 2921 2825 921 906 579

Применение: внутренний свет, купольный свет, свет карты, дверной свет, свет груза / багажника, свет перчаточного ящика, свет номерного знака и т. Д.сторона, парковка, положение, свет век и т. д.

* ВНИМАНИЕ *:

- Если они не загораются после вставки в розетку, вставьте противоположную сторону.

- Большинство автомобилей после 2000 года имеют системы ошибок canbus / лампочек - обратите внимание, что эти лампы могут не работать нормально на автомобилях с системами canbus.

Чтобы узнать о лампах Canbus, посетите наш магазин и проверьте canbus T10.

В комплект входит: 10 светодиодных ламп T10

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
