Как самостоятельно производится установка фаркопа ВАЗ-2115

Отечественный автопроизводитель, словно не знает о важности максимального использования автомобилей для грузоперевозок, даже если модель легковая. Потому владельцам приходится самостоятельно решать эту проблему, благо, что сейчас это вполне возможно. Именно сейчас, потому что более старые модели ВАЗ вообще не предусматривали своей конструкцией установку фаркопа. Потому автовладельцам приходилось своевольничать на свой страх и риск.

Содержание

Аргументы производителя

Каждый автовладелец, который сталкивался с такой проблемой, задавался вопросом: почему разработчики изначально не предусмотрят наличие фаркопа?

Действительно, было бы так проще. Но у сотрудников АвтоВАЗ, которые трудятся над конструированием легковых автомобилей, свое мнение на этот счет – профессиональное. Естественно, они осведомлены о том, что владельцы устанавливают фаркопы на ВАЗ-2115 собственноручно, при этом настоятельно не рекомендуют это делать.

Всеми путями, стараясь препятствовать:

конструкция кузова этого легкового автомобиля не предусматривает места для крепления специального тягового-сцепного устройства;
в штатной проводке нет разьемов для подключения электрооборудования дополнительного прицепа;
отсутствует возможность подключить тормозную систему трейлера, прикрепленного к легковому автомобилю в качестве прицепа.

При этом инструкция авто ВАЗ-2115 имеет пункт, в котором значится, что буксировать прицепы можно, но общая масса дополнительного багажа не должна превышать 500 кг.

В таком случае, каким же образом удастся буксировать тот же багаж без ТСУ?

Особенности установки ТСУ на автомобили линейки Самара-2

Правила дорожного движения не запрещают дополнительно устанавливать на автомобили ТСУ, потому владельцы не отказывают себе в этом. Более того, что купить фаркоп можно за вполне приемлемую цену.

АвтоВАЗ с 2010 года немного пересмотрел свою политику, и делает автомобили с целью продаж за рубежом, потому монтаж ТСУ на автомобиль, выпущенный позже этого времени, обуславливает сопровождение официальными рекомендациями. Производители фаркопов акцентируют на этом внимание и предупреждают автовладельцев.

Ни для кого не секрет, что в автомобилях ВАЗ в ходу наследование особенностей предшественников. Так, например, модель 2115 является преемницей «девяносто девятой», а та, в свою очередь, получила форму ВАЗ-09. Благодаря этому установщики фаркопов смогли обрести специфический опыт, и теперь предоставляют заказчикам комплекты для монтажа ТСУ своими руками.

Потому перед тем, как отправиться в специализированный магазин с целью приобрести тягово-сцепное устройство, выясните особенности конструкции задней части вашего автомобиля.

Даже соседние в ряду модели 2114 и 2115 различаются по способу крепления фаркопа:

автомобили, выпущенные в 1997, 2004 и 2007 году, обладают изменениями в силовых элементах кузова;
прицепное устройство легко подобрать по году выпуска автомобиля, основываясь на специфике конструкции именно того периода.

Если у вас возникают сложности с этим, можно съездить в техцентр и спросить у специалистов либо оговорить с продавцом комплекта ТСУ возможность обмена в случае несоответствия конкретной модели.

Читайте также: Схема электропроводки ВАЗ-2115

Монтаж своими руками

Стоит сразу определиться, сможете ли вы собственноручно установить ТСУ и знаете ли вы как правильно это делать. Если возникают сомнения, лучше обратиться к специалистам.

После приобретения комплекта можно приступать к установке в любое удобное для вас время:

Автомобиль разместите на смотровой яме.
Обязательно отключите аккумулятор.
Снимите задний бампер вместе с силовой балкой. Без снятия бампера сделать эту процедуру будет весьма проблемно, и возможно лишь в случае со специальными фаркопами.
Расположите поперечную балку фаркопа между кронштейнами крепления бампера.
Прижмите боковые кронштейны тягово-сцепного устройства к кронштейнам крепления бампера. Упор нужно делать в ребро жесткости.
Отметьте точки сверления.
Прижмите к днищу опорную балку.
Отметьте точки сверления для отверстий технологического направления.
Закрепите уголок фаркопа болтами М10×25.
Между стенками кронштейнов бампера установите специальные втулки, которые идут в комплекте. Они позволят избежать деформации корпуса при движении автомобиля с дополнительным прицепом.

Осталось лишь подключить штепсельные розетки к штатной электропроводке.

Для этого:

В резиновой заглушке, которая расположена в полу багажника, пробивается отверстие диаметром 12 мм.
Подсоединяются провода ТСУ. Самый оптимальный вариант – делать это в жгуте проводов задней блок-фары.

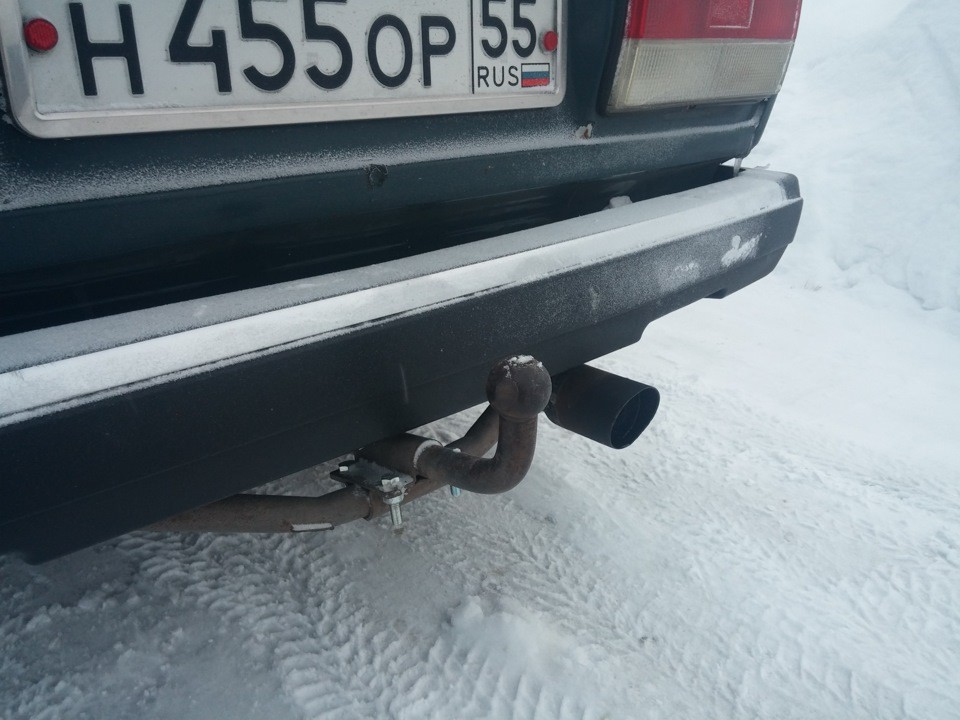

Установленный фаркоп готов к использованию.

Как вам статья?

Установка фаркопа на ваз 2114

Главная
Статьи
Установка фаркопа на ваз 2114

30 июня 2017

Многие владельцы отечественных автомобилей с прицепами интересуются видео роликами с установкой фаркопа на ВАЗ 2114 своими руками. И это понять не трудно, ведь на российских автомашинах семейства Лада Самара ездят водители, как правило, со средним доходом. И покупка легкового прицепа для них тоже событие не рядовое, поэтому ничего удивительного нет в том, что люди пытаются сэкономить на услугах сервисных служб и автомобильных мастерских.

Вот на чем, совершенно точно, не стоит экономить, так это на тяговом сцепном устройстве, благодаря которому осуществляется сцепка авто тягача с прицепной конструкцией. ТСУ или фаркоп непременно должен быть выполнен из качественной стали в заводских условиях. Устройство должно обязательно пройти полный комплекс испытаний, предусмотренный разработчиками оборудования. В ином случае первая же поездка с автопоездом, то есть с тягачом и буксируемым средством может закончиться аварией.

Не стоит делать выбор в пользу фаркопов, монтирующихся на днище автомобиля. Устанавливая таким образом сцепное устройство, автолюбители рискуют сильно навредить кузову автомашины. Выбирать следует приборы, монтируемые на более прочных элементах, к примеру, на лонжеронах.

Существуют устройства, для монтажа которых не нужно разбирать конструкцию бамперов, это делает всю работу значительно более быстрой и менее трудоемкой. Покупайте фирменные фаркопы надежных производителей. Пусть при этом будет более высоким ценник, зато устройство будет иметь съемный крюк, а также все детали, требующиеся для установки и нормальной работы электрической системы фаркопа. Чтобы правильно провести все мероприятия по монтажу сцепного устройства, внимательно ознакомьтесь с его описанием и инструкцией по установке, которые обязательно входят в комплектацию фирменных приборов.

Инструменты

Перед установкой сцепного устройства подготовьте необходимые инструменты и материалы. Из последних – это какой-либо вид герметика, иногда имеет смысл заранее запастись порошковой краской, чтобы покрыть ею места, поврежденные во время сверления дрелью. Облегчает любые слесарные и монтажные работы современная электрическая дрель, к которой прилагаются сверла и фрезы. Каждому автолюбителю полезно иметь по возможности более полный набор гаечных ключей, ведь они пригодятся не только для монтажа фаркопа.

Порядок работ по установке фаркопа на кузов ВАЗ 2114

Прежде всего проводится монтаж поперечной балки. Как правило, при этом с помощью фрезы расширяют отверстия, находящиеся на задних лонжеронах.
Открывайте багажное отделение, удаляйте защитное покрытие и через прямоугольные прорези в лонжеронах вставляйте детали с гайками. В случае, когда в определенные окна крепеж не проходит, данные отверстия просверливают фрезой, чтобы они стали шире.
На лонжероны укладывается поперечная балка таким образом, чтобы с двух сторон состыковались гайки с болтами. На этом этапе не следует сильно завинчивать гайки, их только слегка наживляют. Эту работу удобнее проводить, если у вас есть напарник, который сможет помочь точно навести и соединить детали крепежа.
Установите строго вертикально крюк сцепного устройства, после чего можно окончательно затянуть гайки.

Подсоедините электропровода фаркопа к электрике автомобиля согласно имеющейся схеме. Для удобства провода отмечены каждый своим цветом, так вы их не перепутаете.
Теперь осталось провести проверку. Сначала убедитесь, что огни на прицепе включаются согласованно с сигналами автомашины. Потом произведите пробную поездку, во время которой станет понятно, правильно ли вы установили фаркоп на машину ВАЗ 2114.

Если есть вопросы, звоните в магазин Прицепчикоф, наши специалисты всегда помогут!

Как установить фаркоп

В более крупных автомобилях фаркоп крепится с одной стороны, а буксировочный механизм затем устанавливается на ваш автомобиль, что позволяет его перемещать.

Фаркоп — отличный инструмент, который можно использовать для буксировки автомобиля. Однако это не так просто, как кажется, потому что при установке фаркопа на грузовик

или

необходимо учитывать несколько соображений.

Установкой фаркопа должны заниматься профессионалы, а не любители. Водители также должны учитывать, что попытка установить фаркоп самостоятельно может привести к аннулированию

гарантия

Читайте дальше, чтобы узнать все, что вам нужно знать об установке фаркопа.

Подготовка к установке фаркопа

См. руководство пользователя . Первое, что вы должны сделать, прежде чем приступить к процессу, — это обратиться к руководству пользователя

В руководстве может содержаться необходимая вам информация о фаркопах и вашем автомобиле. В любом случае, всегда полезно проверить руководство, прежде чем приступать к каким-либо крупным проектам со своим автомобилем.

Выберите стиль . Вы можете иметь фаркоп, который установлен на транспортном средстве, которое выполняет буксировку, или на транспортном средстве, которое буксируют.

Какой стиль лучше всего подходит для вашей ситуации, будет зависеть от ваших потребностей, так как каждый из них может быть установлен на вашем автомобиле или снят с него по-разному. Некоторые из них, возможно, придется отсоединить от автомобиля, например, перед поездкой.

Исследуйте свои тормоза . Тормоза автомобиля, которым вы будете буксировать, должны выдерживать дополнительный вес вашего автомобиля.

Ваши тормоза рассчитаны, например, на то, чтобы остановить вес фургона или грузовика, но с дополнительным весом буксируемого автомобиля они могут быть не в состоянии успешно остановиться. Вы можете попросить профессионала осмотреть ваши тормоза и определить, нужна ли вам дополнительная тормозная система.

Соберите любое дополнительное оборудование . Как только вы узнаете, какой стиль фаркопа вы хотите использовать, проверьте, есть ли какие-либо дополнительные элементы оборудования, которые вам понадобятся перед установкой.

Они должны быть указаны продавцом или на упаковке фаркопа, и они могут включать инструменты и средства безопасности.

Вывод ключа: Решите, какой тип фаркопа вам нужен, узнайте, справятся ли ваши тормоза с буксировкой, и приобретите все необходимое оборудование перед установкой. Обязательно ознакомьтесь также с руководством пользователя.

Как установить фаркоп на автомобиль

Установка фаркопа на автомобиль требует осторожности и точности, поэтому действуйте соответственно.

Найдите место для фаркопа . Найдите прочное место на бампере для установки фаркопа, убедившись, что для него достаточно места.

Если вам неудобно это делать, попросите профессионала сделать это за вас.

Отверстия . Сверление чего-либо, особенно автомобиля, является опасной задачей, и к ней следует подходить с максимальной осторожностью.

Вы должны принять меры предосторожности, чтобы убедиться, что вы сверлите именно там, где вы намереваетесь, что означает создание каких-либо направляющих меток, чтобы направить сверло.

Вы должны просверлить отверстие, соответствующее размеру ваших крепежных болтов, но начните с отверстия немного меньшего размера и постепенно увеличивайте его до нужного размера. Убедитесь, что вы просверлили отверстие прямо.

Прикрепите кронштейны и шарнирные соединения . Используйте болты, чтобы прикрепить кронштейны к вашему автомобилю, а затем следуйте инструкциям по креплению поворотных кронштейнов.

В зависимости от типа фаркопа работа этих отдельных частей может различаться, поэтому обязательно следуйте конкретным указаниям, данным в руководстве по эксплуатации.

Электропроводка автомобиля . Вам нужны задние фонари на задней части буксируемого автомобиля, и есть два способа сделать это.

Два автомобиля можно подключить к одной системе, чтобы фары автомобиля выключались при торможении тягача. Вы также можете использовать прикрепляемые фонари на задней части автомобиля, которые подключаются к тягачу.

Использовать страховочные цепи . Вы должны прикрепить страховочные цепи, чтобы предотвратить любые возможные опасности, связанные с выходом из строя тягово-сцепного устройства.

Вывод ключа: Найдя подходящее место для стержня, просверлите отверстия в том месте, куда должны входить монтажные болты. Затем прикрепите кронштейны и шарниры, установите подсветку на буксируемом автомобиле и добавьте несколько страховочных цепей.

Установка фаркопа на ваш автомобиль не слишком сложна, но может быть немного сложным процессом. В зависимости от вашего опыта работы с автомобилями, вы можете захотеть, чтобы профессионал сделал установку.

Независимо от того, буксируете ли вы прицеп или другое транспортное средство, вы должны быть уверены, что у вас есть наилучшее покрытие, если что-то случится на дороге.

Джерри

Суперприложение может использовать ИИ, чтобы помочь вам найти лучший план страхования для ваших нужд, без бумажной волокиты, без хлопот.

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Страховые сбережения (100% бесплатно)

Часто задаваемые вопросы

Где можно установить фаркоп?

Если вы не уверены, что сможете установить фаркоп самостоятельно, возможно, пришло время отнести его механику. Доставьте автомобиль своему доверенному механику или

найти местного

, который готов выполнить эту работу.

Можно ли установить фаркоп самостоятельно?

Если у вас есть опыт работы с автомобилями, вы можете установить фаркоп самостоятельно. Однако неправильные действия могут быть опасными или привести к аннулированию гарантии. Вместо этого отдайте фаркоп профессионалу.
