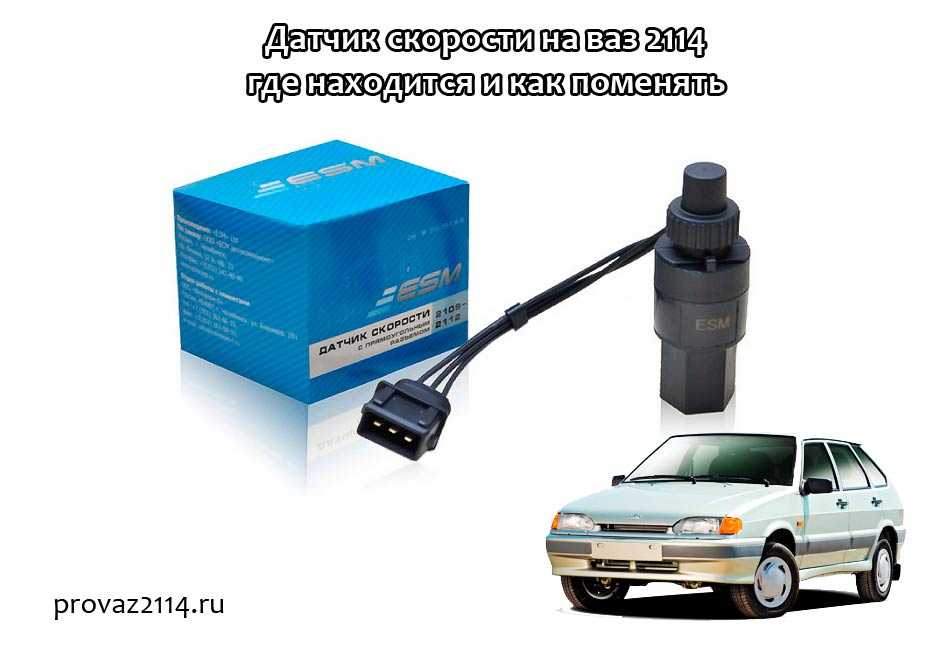

Замена датчика скорости на ВАЗ 2114
Основное место на приборной доске среди информационных датчиков обычно отведено под спидометр, в состав которого входит также и одометр.
Их основное назначение – показание скорости передвижения и пройденный километраж. Раньше спидометр был аналоговым и имел механический тросовый привод от КПП.
Но после внедрения электронных систем управления силовой установкой, пересмотрели также и конструкцию спидометра. Для примера возьмем автомобиль ВАЗ-2114.
У этого авто спидометр является электронным, и хоть стрелка, указывающая скорость на приборной доске осталась, но перемещается она уже не от вращения, получаемого посредством троса, а от импульсов специального датчика, включенного в конструкцию.
А одометр и вовсе из механического устройства превратился в цифры, выводимые на дисплей бортового компьютера. То есть, теперь работа этих информационных датчиков зависит от одного датчика, в техдокументации он так и называется датчик скорости (ДС).
Назначение
Сразу отметим, что в задачу этого датчика входит несколько функций.
Он предназначен:
- Для подачи электронного сигнала на спидометр, установленный на приборной доске, в результате чего осуществляется возможность контролировать скорость перемещения и пройденное расстояние;
- На основе показаний этого датчика электронный блок корректирует и устанавливает оптимальные обороты на разных режимах передвижения;
- Сигналы датчика оказывают влияние на работу датчика холостого хода.
Особенности работы
Теперь разберемся, как все работает. Данные ДС получает, как и при механическом приводе – от КПП, точнее от вращения одного из ее валов.
Мало того, на ВАЗ-2114 для срабатывания датчика необходима подача на него вращения. Для этого предусмотрен шестеренчатый привод, который представляет собой шток с шестеренкой, входящей в зацепление с шестерней вала КПП.
Раньше к этому штоку подсоединялся приводной трос, тянущийся в салон к спидометру.
В ВАЗ-2114 надобность в тросе отпала, а на шток надевается датчик с тремя выводами для подключения проводки.
Такой вид ДС – язычковый, более распространен на этой модели, хотя со временем этот вид был заменен на датчик, функционирование которого основано на эффекте Холла, который является уже бесконтактным, то есть никакого привода у него нет.
Что касается датчика, у которого имеется привод, то установлено, что на каждый километр пути датчик скорости передает определенное количество импульсов. Беря в расчет это значение, ЭБУ высчитывает скорость движения авто и пройденный путь.
Все просто, чем меньше промежуток времени, за который поступило необходимое количество импульсов от ДС, тем скорость выше. Таким образом высчитывается и пройденный путь.
Признаки неисправности
Датчик скорости на ВАЗ 2114 и 2115 является средним по надежности, поэтому он нередко выходит из строя.
Первый, и основной признак его поломки – стрелка, указывающая на «0» на спидометре при движении или же подергивание ее при заведенном моторе, но сам автомобиль обездвижен.
А поскольку показания ДС задействованы в установке рабочих параметров электронным блоком, то существует еще ряд признаков неисправности:
- Плаванье оборотов силовой установки на холостом ходу вплоть до полной ее остановки;
- Увеличение потребление топлива;
- Снижения тягово-динамических показателей автомобиля;
- Двигатель останавливается при включении нейтрально скорости во время движения.
Но поскольку такие симптомы могут давать проблемы в работе других датчиков, то больше необходимо ориентироваться на показания стрелки спидометра.
Дополнительно удостовериться в неисправности датчика скорости может помочь сканирование бортового компьютера на наличие ошибок.
Среди перечня кодов ошибок, под датчик скорости отведено два:
- Р0500 — датчик не передает сигнал на ЭБУ;
- Р0503 – сигнал от датчика поступает с перебоями, прерывисто.
Как выбрать новый элемент и где искать его на автомобиле
Сам датчик не является ремонтируемым, поэтому при появлении проблем в его работе он просто заменяется.
Но отметим, что поскольку на этой модели используется несколько видов датчиков, то для замены необходимо подбирать точно такой же, как и был установлен на авто, поскольку разные типы не являются взаимозаменяемыми.
Лучше это делать по каталожному номеру (2111-3843010), или же по маркировке, нанесенной на сам ДС. Но для этого его необходимо предварительно снять.

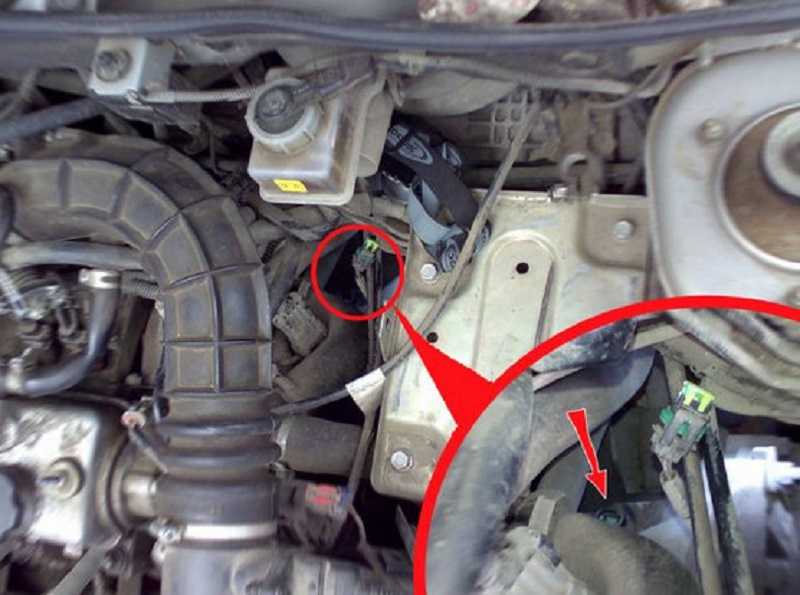

Поскольку датчик работает от приводного штока, то и расположение его — на КПП. Найти его можно на верхней плоскости корпуса КПП недалеко от дифференциала.
Увидеть его можно и сверху, смотря вниз на коробку в районе бачка тормозной жидкости.
А вот добраться до него рукой из подкапотного пространства затруднительно, поскольку будут мешать другие элементы. И все же дотянуться до него можно, но только, чтобы отсоединить фишку с проводкой.
Проверка
При возникновении проблем с датчиком скорости, в первую очередь необходимо проверять проводку на наличие обрыва и окисления контактов.

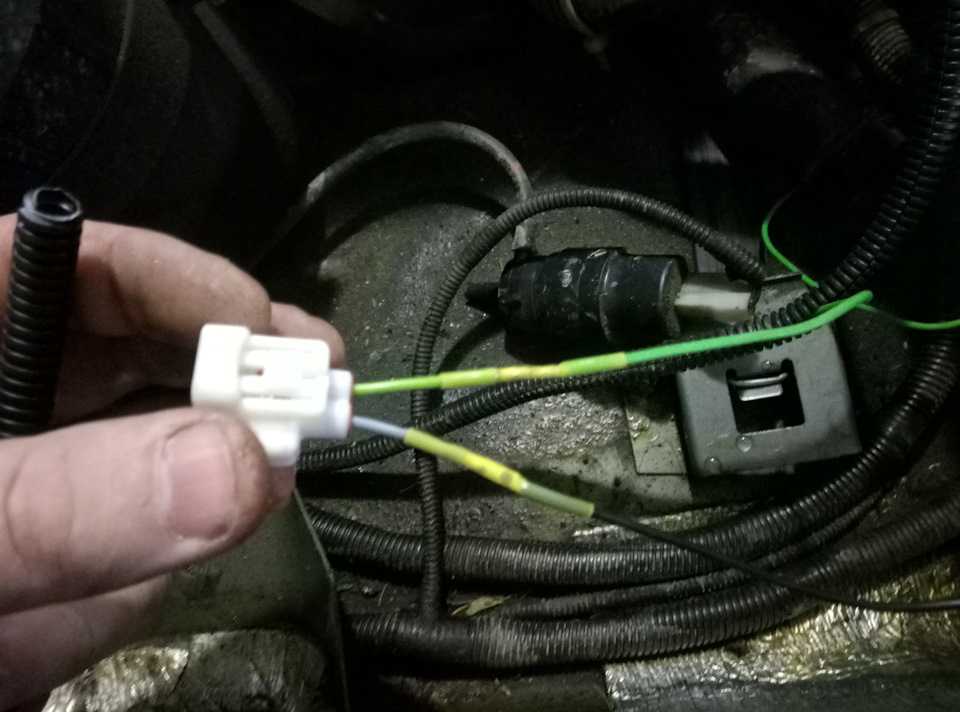

Поскольку проводка ничем не закреплена, нередко перебои в работе ДС связаны именно с проводами. Если же осмотр их показывает, что проводка в норме, то необходимо диагностировать сам датчик.
Проверить его можно при помощи мультиметра, включенного в режим измерения напряжения. Для этого можно и не снимать его с авто, а просто выдомкратить колесо и включить 4 передачу.
На самом датчике имеется три вывода: боковые – это масса и «плюсовой» вывод для подачи напряжения на элемент. А центральный – импульсный, по которому сигналы поступают на спидометр и ЭБУ.
Щупы мультиметра подключаем к массовому и импульсному выводам. Затем просим помощника раскрутить колесо, а сами смотрим на показания.
Если при вращении значение напряжения «скачет», причем чем больше скорость, тем чаще будут происходить «скачки», то ДС исправен и следует сделать прозвонку проводки.
Таким же способом можно и проверить работоспособность нового датчика после его установки.
Читайте также:
Признаки и причины неисправности ДПДЗ (датчика положения дроссельной заслонки) на ВАЗ 2114, 2110, 2112, Калина, Нива Шевроле, Приоры
Замена, проверка работоспособности
Для удобства доступа к ДС лучше загнать авто на яму или эстакаду, поскольку снизу до него добраться легче.
Из инструментов понадобиться всего лишь ключи на 21 (22), и на 10, а также плоская отвертка.
Откручивать ДС нужно против часовой стрелки. Поскольку корпус датчика – пластиковый, то он часто откручивается от руки, но возможно потребуется немного послабить крепление ключом на 21 (22).
На место снятого накручиваем новый ДС, убедившись, что его штырь вошел в отверстие штока привода.
Затягивать ключом не нужно, чтобы не сорвать пластиковую резьбу, достаточно усилия руки.
Иногда проблемы с работой датчика связаны не именно с ним, а с приводом. Дело в том, что на некоторых моделях используется пластиковая шестеренка приводного штока, и нередко зубья ее «облизываются».
Поэтому при замене ДС не лишним будет и проверка состояния привода. Для этого после снятия датчика нужно открутить ключом на 10 гайку крепления привода и аккуратно его извлечь, немного поддев отверткой.
При этом важно проследить, чтобы шок не выскочил, и не попал внутрь коробки.
Удостоверившись, что с шестерней привода все в порядке, устанавливаем все на место.
Затем проверяем, имеется ли зацепление шестерен.
Для этого выдомкрачиваем одно переднее колесо, включаем 4 скорость и просим помощника покрутить, а сами пальцем проверяем, вращается ли шток.
После проверки привода, навинчиваем ДС и подключаем проводку. Остается только проверить, исчезли ли симптомы неисправности.
Для этого можно завести мотор и проследить за поведением стрелки спидометра и послушать, исчезли ли перебои в работе силовой установки на холостом ходу.
А далее просто выезжаем на трассу и смотрим на поведение стрелки и двигателя при движении.
Или же можно все проверить путем замера напряжения на выводах мультиметром.
Метка: Датчики
Где находится датчик скорости ВАЗ 2114: расположение, фото
Главная » ВАЗ 2114
Рубрика: ВАЗ 2114
Если при эксплуатации ВАЗ-2114 автовладелец заметит следующее:
- автомобиль без причины начнет глохнуть;
- не будет работать на «холостом ходу»;
- данные спидометра будут неправдивыми;
- расход топлива в несколько раз увеличится, а мощность, напротив, снизится.
В таком случае придется заменить датчик скоростей, который, к сожалению, довольно часто выходит из строя. Самостоятельно проверить работу данного элемента автовладельцам не получится, ведь для диагностики потребуется специальное оборудование, которое используется на специальных станциях технического обслуживания. Однако специалисты уверены, что если при эксплуатации машины будет замечена одна из причин, которые выше были описаны, то замене подлежит именно датчик скоростей.
Если владелец автомобиля хоть немного разбирается в ремонте авто, то он без проблем и довольно быстро сможет самостоятельно заменить вышедший из строя элемент. Тем самым сэкономит большую сумму денег, которую потребуют за такой ремонт сотрудники СТО, разумеется, если работа будет выполняться поэтапно и с учетом рекомендаций, предоставленных специалистами.
Прежде чем приступить к самостоятельной замене элемента, следует понять, где именно находится датчик скорости на ВАЗ-2114, и подготовить необходимые инструменты для работы.
Для осуществления данного мероприятия автовладельцам нужно подготовить следующие инструменты:
- обычный ключ на 10 и отвертку;
- новый, проверенный на исправность датчик скоростей;
- защитные перчатки при необходимости.
Подготовив все необходимые инструменты, которых потребуется не так уж и много, нужно найти пришедший в непригодность датчик.
Сделать это довольно просто, ведь данный элемент, расположенный на коробке передач в непосредственной близости с дифференциалом, обнаружить сможет каждый без каких-либо проблем.
Читайте также: Почему на ВАЗ-2114 ошибка 1602 и что с ней делать
Специалисты рекомендуют менять вышедшую из строя деталь поэтапно:
- Начинать работу нужно только после того, как двигатель машины полностью остынет, чтобы не обжечься при замене.
- Фиксирующие крепления адсорбера следует отвинтить, сам элемент аккуратно отвести в сторону.
- С пришедшего в непригодность датчика нужно снять колодку проводов, крепко зажав при этом пружину фиксатора.
- При помощи руки откручивается датчик против часовой стрелки. Иногда произвести эту операцию руками не получается, тогда следует использовать ключ на 21. Если при откручивании сломается шток, потребуется снять весь привод:
- фиксирующая гайка с шайбой откручивается ключом на 10;
- вынимается руками. Если вытащить фиксатор ручным способом не получится, следует воспользоваться ключом на 14;
- расшатанная гайка намного проще вынимается. Однако этот процесс следует выполнять очень внимательно, следить, чтобы гайка с шайбой не упала в шток привода, иначе придется разбирать коробку передач для извлечения фиксатора;
- следующий шаг заключается в установке нового датчика. При установке нужно следить, чтобы штырь датчика попал в полый штырь втулки. Удобнее всего снимать втулку при помощи ключа на 10;
- завершается процесс замены установкой нового датчика, который нужно закрутить на место пришедшего в непригодность строго по часовой стрелке. Выполнять этот шаг следует очень аккуратно, так как пластмассовый корпус детали довольно хрупкий, поэтому его легко можно повредить.
Информация в этой статье, как мы надеемся, поможет каждому автолюбителю без особых проблем заменить вышедший из строя датчик скоростей. Но если в ходе работы все же возникнут сложности или нужно будет получить ответ на вопрос относительно месторасположения или замены датчика скоростей, то можно в удобное для себя время посмотреть обучающее видео на интернет-ресурсе, которое сняли квалифицированные специалисты.
Понравилась статья? Поделиться с друзьями:
Датчик скорости ваз 2114, замена датчика скорости ваз 2114 своими руками. Как заменить датчик скорости ваз 2114. Замена датчика скорости ваз 2114.
Конструкции современных автомобилей предусматривают огромное количество различных электронных устройств. Одним из таких устройств является датчик скорости, основная роль которого заключается в получении информации, которая передается от коробки передач на передние колеса автомобиля, а также в передаче этой информации электронным блоком управления.
Контроллер обрабатывает полученные данные и передает их на пульт управления, информируя водителя о пройденном расстоянии и скорости движения. Однако, к сожалению, со временем датчик скорости способен выйти из строя, что влечет за собой его диагностику и последующую замену. Как самостоятельно заменить датчик скорости, не прибегая к помощи специалистов, читайте далее в статье.
Содержание
- Устройство датчика скорости ВАЗ 2114
- Датчик скорости ВАЗ 2114, где находится и какие функции выполняет
- Симптомы неисправности датчика скорости ВАЗ 2114
- Датчик скорости ВАЗ 2114, как проверить работоспособность Выбор рабочего места
- Инструменты, приспособления, расходные материалы
- Датчик скорости Ваз 2114, критерии покупки нового датчика
- Замена датчика скорости ВАЗ 2114 своими руками, пошаговая инструкция
- Советы Плюсы: Аккуратность и внимание Залог успешного ремонта
Устройство датчика скорости ВАЗ 2114
На автомобилях с карбюраторными двигателями принцип работы спидометра был достаточно прост, так как спидометр механический.
Первые датчики скорости, устанавливаемые на инжекторные автомобили, которые только появляются, уже не используются. Они объединили трос привода спидометра и электрический датчик. Второе поколение датчиков избавилось от троса спидометра, последний был заменен электрическим, однако у таких датчиков скорости было слабое место — зубчатое соединение при установке на МКПП. Третье поколение – датчик пульса, принцип работы которого основан на эффекте Холла.
Датчик скорости ВАЗ 2114, где находится и какие функции выполняет
Думаете, там, где стоит датчик скорости ВАЗ 2114, у него нет долго, потому что он выполняет опцию определения скорости движения. Стоит отметить, что конструктивно приводной спидометр сохранил свое расположение, поэтому датчик скорости находится на коробке передач сверху, возле правого шруса.
На что влияет датчик скорости? Он напрямую связан с электронным спидометром и контроллером. В исправном состоянии датчик скорости отображает необходимую информацию о текущей скорости, поддерживает обороты двигателя в оптимальном режиме, обеспечивает оптимальную работу контроллера ХХ за счет выдачи адекватных сигналов на электронный блок управления.
Поскольку электронные устройства подвержены различным внешним воздействиям, приводящим к сбоям в работе системы, следует систематически проводить профилактические осмотры и контролировать их работоспособность. Так вот, есть мнение, что если не работает Спидометр ВАЗ 2114, то отказал датчик скорости. Но, есть специальные приемы управления электроспидометром. С помощью специального оборудования на стенде можно определить его производительность.
Симптомы неисправности датчика скорости ВАЗ 2114
В процессе эксплуатации транспорта с электронной бортовой системой многие автовладельцы попадали в ситуацию, когда раздел ошибки загорается другим сигналом.
Хотя часто бывает так, что после выключения мотора и повторного запуска этот сигнал больше не проявляется, что иногда вызывает недоверие к показаниям ЭБУ. В любом случае, каждый автолюбитель должен помнить, какие ошибки, указывающие на проблемы с датчиком скорости, будут загораться на мониторе бортового компьютера:
- P0503 — прерывистый сигнал DS.
- P0500 — Отсутствие сигнала ДС.
Действительно, довольно часто причиной таких сигналов является ослабление контактов или даже обрыв проводов датчика проводов. Следует учитывать, где находится ДС на ВАЗ 2114. Коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделить особое внимание профилактическому осмотру этого датчика.
Помимо появления сигналов об ошибках на мониторе бортового компьютера могут проявляться и другие признаки неисправности датчика скорости, а именно:
- Пониженная мощность двигателя.
- Значительное увеличение расхода топлива.
- Нестабильная работа или полностью нерабочий спидометр.
- «Ходит», неустойчивые включения ХХ, возможно самопроизвольное выключение мотора при не выжатой педали газа.
Несомненно, данные признаки не являются однозначной диагностикой датчика скорости, могут возникать и другие причины, например неисправность топливной системы. Но, проверить состояние датчика скорости, все же необходимо.
Датчик скорости ВАЗ 2114, как проверить работоспособность
Существует несколько методов работы датчика скорости:
- Первый способ. Демонтируем проблемный датчик. С помощью вольтметра производим измерение выходного напряжения и частоты сигнала. Для этого надеваем пластиковые трубки на сигнальную ось и раскручиваем корпус до скорости от 3 до 5 километров в час. Чем быстрее вращается датчик, тем выше частота и напряжение.
- Второй способ. Не требует остатка датчика. С помощью домкрата поднимите переднее колесо таким образом, чтобы его можно было продвинуть. Подключить вольтметр к контактам датчика. Крутим колесо и снимаем показания с прибора. Если частота и напряжение растут адекватно раскрутке, то датчик в порядке.
- Третий способ. Подразумевает диагностику с помощью лампочки или «чекпи». Переднее колесо поднять на домкрате, чтобы его можно было крутить. В первую очередь отсоединяем импульсный провод от датчика. Включите зажигание. «Проверить» находим «плюс» и «минус». «Управление» соединяем с сигналом «сигнал», после чего крутим колесо. Если датчик работает нормально, должен загореться «минус». При отсутствии контрольного инструмента используйте лампочку, для чего подсоедините к ней провода. Один провод подключается к «плюсовой» клемме аккумулятора, а второй к «сигнальному» выводу. Вращение колеса. Если лампа моргает, то датчик исправен.
- Четвертый способ. Одно колесо поднимаем на домкрат и демонтируем датчик скорости. Опрыскиваем привод датчика и вращаем колесо. Если привод работает нормально, вы почувствуете пальцами, как он вращается. Если хот нет, то привод в порядке.
Подключить вольтметр к контактам датчика. Крутим колесо и снимаем показания с прибора. Если частота и напряжение растут адекватно раскрутке, то датчик в порядке.
Если хот нет, то привод в порядке.Выбор рабочего места
Все работы по замене датчика скорости желательно проводить на смотровой яме или эстакаде.
Инструменты, приспособления, расходные материалы
- Тряпка.
- Ключи на «21», «14» и «10».
- Непосредственно сам датчик скорости.
Датчик скорости Ваз 2114, критерии покупки нового датчика
Что касается датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. На сегодняшний день его примерная стоимость составляет около 300 рублей. Опытные водители рекомендуют устанавливать датчик, хвостовик которого выполнен из металла. Стоит отметить, что для некоторых моделей приходится менять разъем подключения.
Замена датчика скорости ВАЗ 2114 своими руками, пошаговая инструкция
- На яму нужно заехать заранее, чтобы корпус двигателя успел остыть. Желательно открыть капот. Так мотор быстрее остынет и свет будет намного лучше. Не забудьте отключить аккумулятор.
- Далее ищем датчик скорости на редукторе, с помощью жилы зачищаем поверхность редуктора вокруг датчика и освобождаем контакты, демонтировав колодку с проводами. Не забудьте предварительно прижать фиксатор пружины.
- Датчик нужно крутить против часовой стрелки. Воспользуйтесь клавишей на «21», если не работаете пальцами.
- После демонтажа датчика проверьте привод датчика скорости. Если стержень сломан, вытащите весь привод.
- Открутить гайку ключом на «10» и вытащить вместе с шайбой.
- Вытащите диск в гнездо ключом на «14», затем аккуратно вытащите диск. Следите, чтобы стержень не упал внутрь коробки, иначе его придется демонтировать и разбирать.
- Проверить состояние уплотнительного кольца. При необходимости замените его.
- Замена тяги, комплект привода.
- Вращая новый датчик скорости по часовой стрелке, аккуратно установите его в нужное место.
- Когда датчик привинчен, подсоедините клеммы к его контактам. Следует проверить правильность соединения контактов, ведь из-за такой мелочи устройство работать не будет.
Желательно открыть капот. Так мотор быстрее остынет и свет будет намного лучше. Не забудьте отключить аккумулятор.
Советы Плюсы: Аккуратность и внимательность Залог успешного ремонта
Выполнять работы следует с осторожностью, так как корпус датчика скорости изготовлен из пластика и его можно легко повредить при установке. Этот негативный опыт имеется. Все инструкции предупреждают об обязательном соблюдении мер предосторожности при установке датчика, чтобы потом не пришлось ехать в магазин за новым.
|

1 — у меня есть
стандартное для старых автомобилей напряжение в сети
сети — около 13,9 В. Поставил
«кальциевая батарея», которая
требует более высокого напряжения, а я
есть противотуманные фары и мощная машина
стерео.
Как увеличить напряжение на
сеть?
На низких оборотах ХХ и
существующие потребители генератор
еще не дошел до стадии регулирования, и
напряжение, которое пытается
удержание управления в этом режиме не достигается. Начиная
выходного тока
определяется конструкцией генератора и
остаточное падение напряжения на
регулятор. При замене регулятора на
остаточное напряжение около 1,2
— 1,3 В (типовые показатели регулятора по средней цене
группа) на регуляторах
напряжением 0,05 — 0,2 В (все щеточные регуляторы ВТН,
а также некоторые виды
некоторых других производителей) начало выдачи тока
смещается в
частотные эквиваленты до 45 — 55 об/мин. При этом
общий выходной ток
увеличивается на 2 — 3А в начале диапазона и на
4 — 5А при средних и
высокие скорости.
Напряжение должно уменьшаться с
повышение температуры.
Поэтому регулятор имеет температурную компенсацию.
Обычно окружающая среда
измеряется температура; датчик температуры электролита
используется в некоторых автомобилях. Другой
типы регуляторов от разных производителей имеют
различная температурная компенсация.
Кроме того, регуляторы с высоким уровнем остаточной
стресс становится сильным
тепла, и эта температура влияет на точность
установка напряжения
регулирование. Поэтому очень важно использовать
регуляторы с низким
остаточное напряжение — у них своя низкая теплоотдача
и его уменьшение
напряжение происходит в более точном соответствии с
температура окружающей среды.
Первый
отсоедините аккумулятор для
20 секунд минимум. После подключения проверить
напряжение на этом силовом кабеле
и управляющий вход (вывод «L» генератора). Напряжение на выходе питания
должен быть AB (24-
27В), на контакте «L» не должно быть напряжения. Чем включить
зажигание
(без запуска двигателя). Лампа заряда AB (a
напряжение от 0,2 до 2В на контакте «L») должен загореться
на приборной панели.
Что такое
разница между ними?
Однако в
некоторых транспортных средств возможно, что из-за неисправного
цепи (например,
повышенное сопротивление цепи «0В») или из-за
ограничения
ток в блоке питания ЭБУ, электронный датчик
может не работать должным образом. В качестве
практика показывает, найти конкретный дефект в таком случае
довольно сложно (это
требует высокой квалификации и специальных измерений). В этом
случае рекомендуется
вернуть датчик в коммерческую сеть с маркировкой
«неподходящий»
и продолжать использовать механические датчики с малым током
потребление.
