Ремонт вакуумного усилителя тормозов – диагностика, регулировка + видео » АвтоНоватор

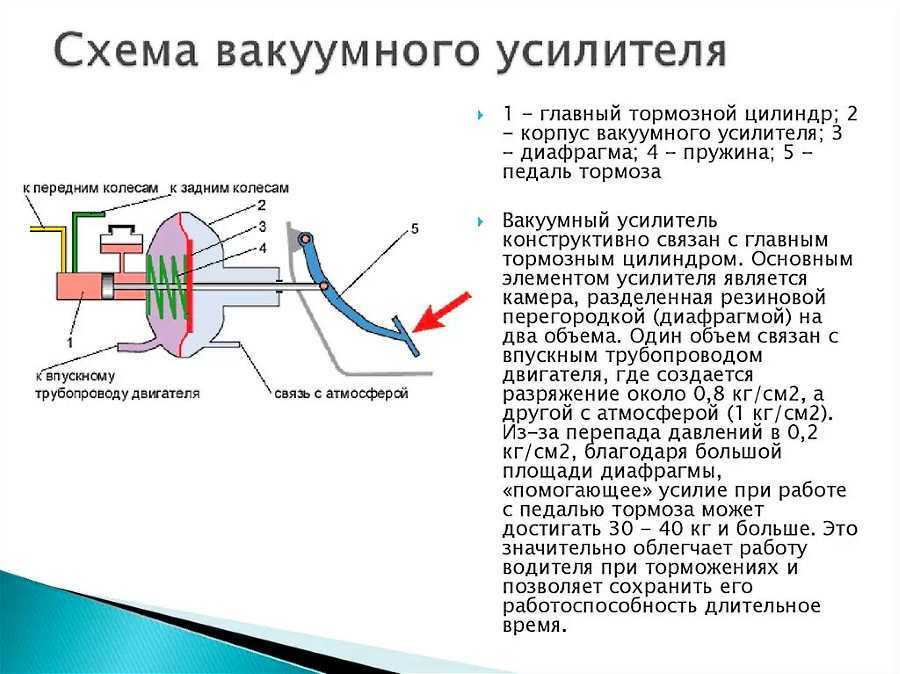

Если вы привыкли справляться с поломками авто самостоятельно, то не лишним будет знать, как осуществить ремонт вакуумного усилителя тормозов (ВУТ). Это не что иное, как механизм, который помогает снизить усилие, прикладываемое на педаль тормоза. Еще в старых автомобилях постоянно приходилось отжимать педаль со всей силы, так как нужно было развивать усилие до 80 килограмм. Но с того времени, как появился усилитель, эта цифра снизилась в два раза.

Проверка вакуумного усилителя тормозов – для чего такая забота?

Проверка вакуумного усилителя тормозов – это неотъемлемая часть процесса осмотра автомобиля. Правда, каждый день залезать под днище машины не имеет смысла, работу ВУТ можно проверить косвенно. Какие признаки могут вам рассказать о состоянии усилителя, мы расскажем чуть ниже, а также предложим варианты ремонта.

Признаки неисправности вакуумного усилителя тормозов – самостоятельная диагностика

Как же стоит проверять ВУТ на исправность, не прибегая к смотровой яме? Делается это так: когда двигатель не работает, надо нажимать на тормоз около 6 раз. Затем, удерживая эту педаль, завести двигатель. Педаль должна переместиться немного вперед, и если этого не произошло, в первую очередь надо проверить герметичность соединений шланга и работу обратного клапана.

Если же у вас шипит вакуумный усилитель тормозов, то обязательно надо проверить несколько мест. Самая частая проблема выхода из строя ВУТ – это шланг, который соединяет его с впускным коллектором двигателя. Необходимо обязательно проверять, нет ли на нем трещин и разрывов, нужно проконтролировать, затянуты ли хомуты. Также усилитель может выйти из строя из-за внутренних деталей, например, таких как клапан. Со временем этот клапан становится твердым, из-за износа резины, поэтому может произойти разрыв упругой перегородки.

Можно просто приобрести ремкомплект вакуумного усилителя тормозов и поменять пыльники, иногда это спасает от шипения. Но это стоит производить в том случае, если вы уверены в исправности самого усилителя.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Сам по себе вакуумный усилитель тормозов – узел простой, однако ремонтировать его смысла нет. Чтобы убедиться в неисправности именно этой детали, а не какой-то другой, достаточно провести несложные тесты. Проверку сможет сделать даже абсолютный новичок в вопросах ремонта автомобилей. Ничего снимать не нужно.
1. После запуска двигателя нужно дать ему какое-то время поработать на холостых, после чего заглушить и выжать до упора педаль тормоза, создав тем самым вакуум. После этого нужно отпустить педаль и сразу нажать до упора. Про неисправном ВУТ повторное нажатие будет иметь заметно меньший ход, т. к. вакуум создаётся в недостаточном количестве. Если отличий в ходе педали не наблюдается, можно сделать вывод, что система исправна. Если есть сомнения, можно перейти к другому тесту.
2. Следующая проверка осуществляется на заглушенном моторе. Нужно интенсивно нажать на тормоз несколько раз, после чего выжать до упора и запустить двигатель. В исправной системе начнет создаваться вакуум, и педаль опустится несколько ниже, так как мембрана усилителя оказывает давление на шток, а он в свою очередь тянет толкатель и механизм педали. Если она после запуска двигателя не опускается ниже, значит, вакуум не создаётся, усилитель неисправен.
3. Этот тест поможет определить наличие воздушной утечки. После запуска двигателя нужно выжать педаль тормоза до упора и заглушить мотор. В исправной системе педаль не должна возвращаться. Если же после остановки двигателя педаль поднимается под действием возвратной пружины, значит, ВУТ неисправен, так как увеличивается давление в рабочей камере.

Регулировка вакуумного усилителя тормозов – что это значит?

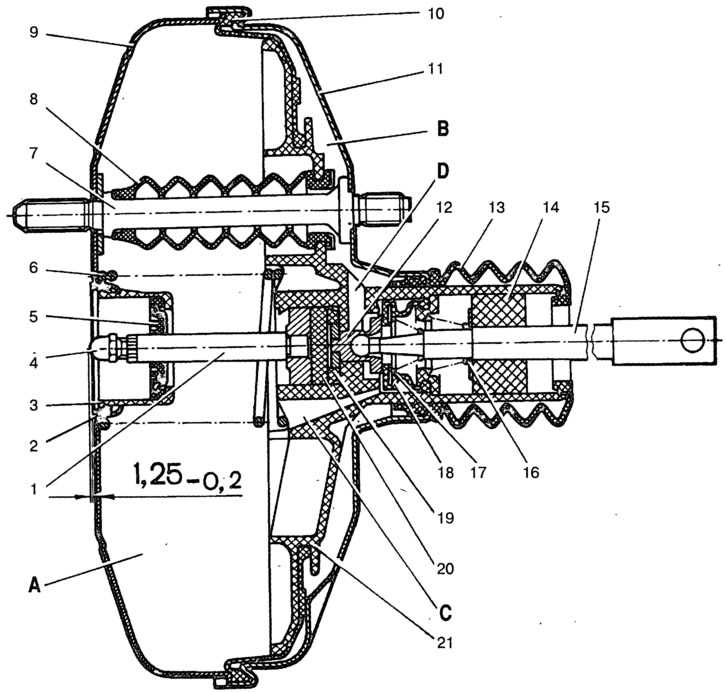

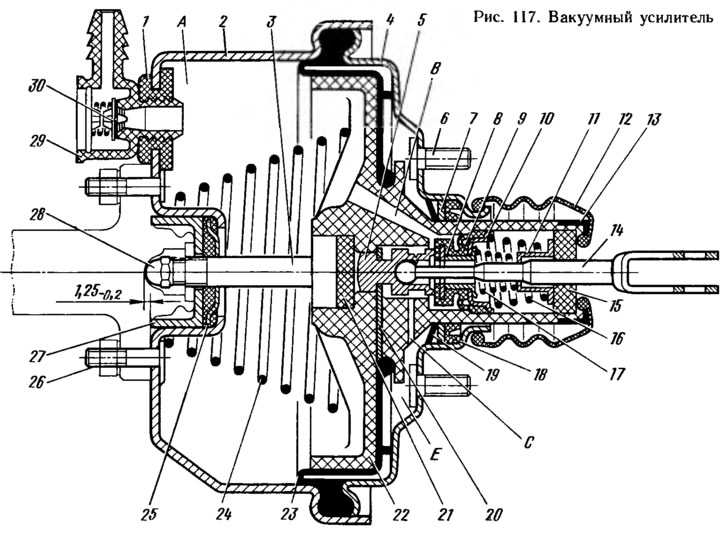

Регулировка вакуумного усилителя тормозов заключается в настройке свободного хода педали, и чтобы его выставить правильно, необходимо настроить длину штока. Регулировка штока вакуумного усилителя тормозов должна привести к определенному зазору, который определяет величину усилия на тормозной цилиндр. Выступ, или зазор, контролируют специальным болтом, который должен возвышаться над плоскостью ВУТ на 7,1 мм. Если этот показатель будет выше, то ваша педаль будет иметь больший ход, если ниже – авто будет подтормаживать все время произвольно, будто вы едете на ручнике.

Чтобы настроить момент срабатывания клапанов, вакуумного и атмосферного, потребуется поработать с регулировочным винтом. Этот параметр влияет на способность педали возвращаться в исходное положение. Перетянув винт, вы получите педаль, совсем неохотно приходящую на первоначальную позицию, а недотянув его – педаль без действия вакуумного усилителя, то есть потребуется недюжинная сила для торможения.

Ремонт вакуумного усилителя тормозов – как снять устройство?

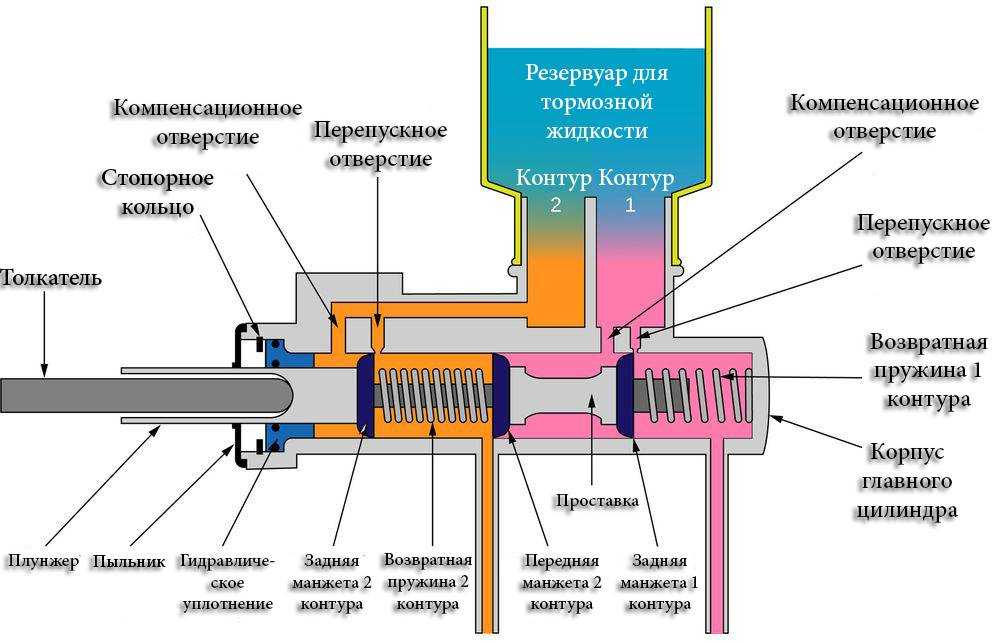

В первую очередь нужно снять в моторном отсеке обивку и накладку лобового стекла. Трубки, соединяющиеся с главным тормозным цилиндром, убирать не стоит, для того чтобы воздух не попадал в саму гидросистему. Затем стоит открутить тормозной цилиндр от усилителя ключом на 17. Снимаем его и тихонько наклоняем вперед, чтобы тормозные трубки не изгибались. Нужно не забыть отсоединить шланг от штуцера усилителя.
