Моновпрыск — система одноточечного (центрального) впрыска топлива

Системы моновпрыска различаются между собой по конструкции блока центрального впрыска. В них форсунка располагается над дроссельной заслонкой. В отличие от систем распределенного (многоточечного) впрыска, они часто работают при низком давлении (0,7…1 бар). Это позволяет устанавливать недорогой топливный насос с электроприводом, размещаемый в топливном баке. Форсунка непрерывно охлаждается потоком топлива, предотвращая образование воздушных пузырьков. Такое охлаждение необходимо в топливных системах с низким давлением. Обозначение «Одноточечный впрыск» (SPI) соответствует терминам «Центральный впрыск топлива» (CFI), «Впрыск на дроссельную заслонку» (TBI).

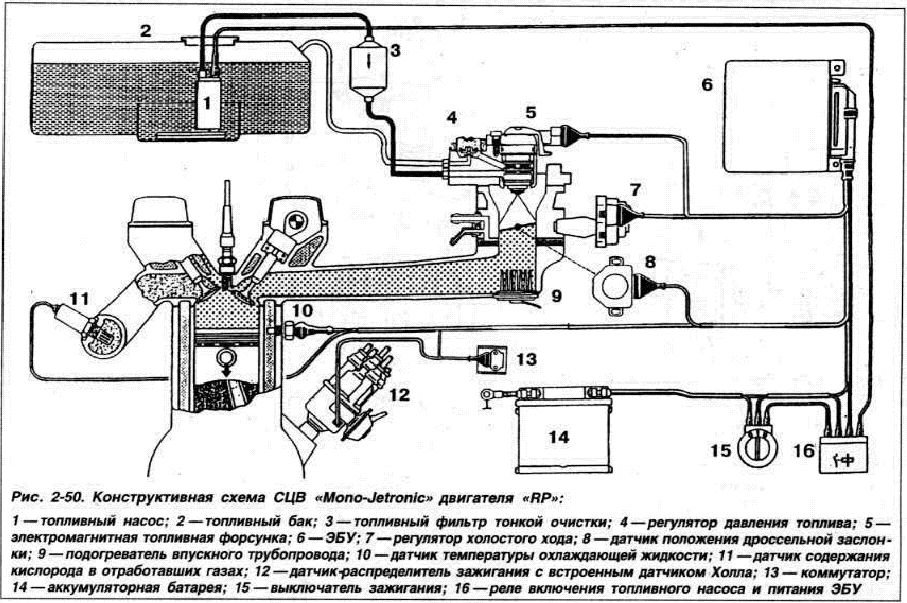

Моновпрыск – принцип работы системы Mono-Jetronic

Это электронно-управляемая одноточечная система впрыска низкого давления для 4-х цилиндровых двигателей, особенностью моновпрыска является наличие топливной форсунки центрального расположения, работой которой управляет электромагнитный клапан.

Система использует дроссельную заслонку для дозирования воздуха на впуске, в то время, как впрыск топлива осуществляется распыливанием над дроссельной заслонкой. Распределение топлива по цилиндрам осуществляется во впускном трубопроводе. Различные датчики контролируют все основные рабочие характеристики двигателя; они используются для расчета управляющих сигналов для форсунок и других исполнительных устройств системы.

Работа блока центрального впрыска Форсунка располагается над дроссельной заслонкой. Струя топлива направляется непосредственно в серпообразное отверстие между корпусом и дроссельной заслонкой, где за счет большой разности давления обеспечивается оптимальное смесеобразование, исключающее возможность осаждения топлива на стенках впускного тракта.

1 — регулятор давления; 2 — форсунка; 3 — возврат топлива; 4 — шаговый электродвигатель для управления работой двигателя на холостом ходу; 5- к впускному трубопроводу двигателя; 6 — дроссельная заслонка; 7 — вход топлива.

Форсунка работает при избыточном давлении 1 бар. Распыливание топлива позволяет получить однородное распределение смеси даже в условиях полных нагрузок. Впрыск топлива через форсунку синхронизирован с импульсами зажигания.

Управление работой системы

Помимо частоты вращения коленчатого вала двигателя, к основным переменным, от которых зависит работа системы моновпрыска, можно отнести следующие: отношение объема воздуха к его массе в потоке, абсолютное давление в трубопроводе и положение угла открытия дроссельной заслонки. Соблюдение отношения угла открытия дроссельной заслонки к частоте вращения коленчатого вала в системе моновпрыска Mono-Jetronic может обеспечить соответствие даже наиболее строгим требованиям к содержанию токсичных веществ в отработавших газах, когда эта система используется с обратной связью – с кислородным датчиком (лямбда-зондом) и трехкомпонентным каталитическим нейтрализатором. Сигнал от лямбда-зонда, поступающий в само адаптивную систему, используется для компенсации изменений в условиях работы двигателя, а также для поддержания стабильности работы во время всего срока службы.

Функции адаптации

Во время пуска холодного двигателя, а также непосредственно после пуска и в режиме прогрева время впрыскивания топлива увеличивается для обогащения топливовоздушной смеси. При холодном двигателе привод дроссельной заслонки устанавливает ее в такое положение, при котором подается большее количество смеси в двигатель, таким образом поддерживая частоту вращения коленчатого вала двигателя на холостом ходу и содержание вредных веществ в отработавших газах на постоянном уровне. Потенциометр, закрепленный на оси дроссельной заслонки, фиксирует положение заслонки и на основе этих данных ECU увеличивает количество подаваемого топлива. Таким же способом система обеспечивает обогащение рабочей смеси при ускорении и на режиме полного дросселя. В режиме принудительного холостого хода обеспечивается отключение подачи топлива. Адаптивное регулирование частоты вращения коленчатого вала на холостом ходу позволяет уменьшить и стабилизировать частоту вращения. ECU при помощи приводных устройств обеспечивает соответствие положения дроссельной заслонки изменениям частоты вращения коленчатого вала двигателя и температуры.

Другие статьи по системам питания двигателя

Моновпрыск.Устройство и принцип работы.

Моновпрыск — это инжекторная система подачи топлива в двигатель, которая используется в не очень современных автомобилях. Это переходная система подачи топлива, которая была внедрена в широкое использование вместо карбюратора. Особенностью впрыска топлива в этой системе является то, что для этого используется одна форсунка, которая располагается на месте карбюратора. Эта форсунка распрыскивает топливо во все цилиндры. К сожалению из за новых экологических стандартов, на сегодняшний день, этот способ подачи топлива для бензинового двигателя не востребован, на смену ему пришел распределенный впрыск.

Конечно же, система моновпрыска выигрывает у карбюраторной системы подачи топлива, и имеет как достоинства так и недостатки, какие именно — рассмотрим немного ниже.

Достоинства системы моновпрыска:

  • Упрощенный запуск двигателя. С помощью электромагнитного клапана, который контролирует все процессы работы моновпрыска, возможен более легкий запуск двигателя, по сравнению с карбюраторными двигателями, ведь он забирает часть процессов запуска на себя.
  • Уменьшение расхода топлива. Карбюраторные автомобили подвержены повышенному расходу топлива из за неправильной настройки карбюратора, с помощью использования системы моновпрыска, можно сэкономить топливо как при запуске двигателя, так и в процессе передвижения автомобиля.
  • Не требуется ручная настройка системы. Опять таки, если в карбюраторной системе подачи топлива, требуется вмешательство мастера и кропотливая настройка, то система моновпрыска настраивается благодаря данным, которые передают датчики кислорода.
  • Уменьшение выбросов углекислого газа.
  • Улучшенные показатели. Благодаря высокой точности работы всей системы моновпрыска можно достичь улучшенных динамических характеристик автомобиля.

Как и у любой техники, система моновпрыска имеет и свои недостатки:

  • Большая стоимость ремонта и комплектующих. Как правило, никто не рассчитывает на поломку, но так или иначе она произойдет и в этот момент необходимо быть готовым к этой процедуре. Отремонтировать или заменить один из функциональных узлов системы обойдется в хорошую копеечку.
  • Низкая пригодность большинства узлов к ремонту. Практически всегда ремонт дешевле, чем полная замена, поэтому возможность ремонта очень важна для дорогостоящих элементов. Система моновпрыска этим похвастаться не может, как правило поломка ведет за собой полную или частичную замену функционирующих узлов.
  • Необходимость в качественном топливе. В нашей стране приобрести по праву качественное топливо практически невозможно, ведь большая часть заправочных станций попросту используется для закупки и реализации топливо низкого качества.
  • Зависимость от электропитания. Для работы системы моновпрыска необходимо электропитание. В этом случае карбюраторная система выигрывает, ведь для запуска двигателя достаточно прокрутить двигатель и подать искру, топливо подается механическим путем. Используя моновпрыск — нужно иметь всегда хороший заряд АКБ, в противном случае Вы рискуете не завести автомобиль.
  • Обслуживание и диагностика. Для определения проблем в работе моновпрыска, необходимо использование специального оборудования для диагностики, а также ремонта. Без обращения на автомобильный сервис — не обойтись.

Моновпрыск по сути, это электронно-управляемая, одноточечная система впрыска низкого давления(инжектор), которая используется в бензиновых двигателях. Особенность моновпрыска, как уже говорилось ранее, это форсунка, которой управляет электромагнитный клапан. Для дозирования воздуха при создании топливной смеси, используется дроссельная заслонка. Во впускном трубопроводе происходит то самое распределение топлива по цилиндрам двигателя, этому также способствуют специальные датчики, которые контролируют все характеристики двигателя. Форсунка располагается над дроссельной заслонкой. Струя топлива направлена прямо в отверстие между корпусом и самой дроссельной заслонкой. Впрыск топлива через форсунку синхронизирован с импульсами зажигания.

Во время пуска холодного двигателя, а также сразу после пуска — время впрыскивания топлива увеличено, специально для обогащения топливной смеси. При непрогретом двигателе — положение дроссельной заслонки устанавливается так, чтобы в двигатель попадало побольше топливной смеси для поддержания оборотов коленчатого вала. Весь процесс впрыска топлива, контролируется электронным блоком управления. По сигналам различных датчиков (датчик положения дроссельной заслонки, датчик лямба-зонд, датчик температуры) вычисляется необходимое количество топлива и эти данные передаются на форсунку. Воздух в свою очередь, попадает через воздушный фильтр во впускной коллектор, топливо и воздух смешиваются между собой, создавая топливную смесь, которая поступает в цилиндры двигателя.

Неисправности в работе моновпрыска. Владельца автомобиля, всегда подстерегают скрытые неприятности, которые немного позже выливаются экономическими тратами. Обычно на деньги попадают владельцы подержанных автомобилей. Неисправностями моновпрыска может выступать как банальное засорение форсунки так и серьезные поломки в электронике.

К неисправностям в системе подачи топлива приводят различные факторы:

  • Срок службы ключевых узлов и основных элементов системы.
  • Заводской брак элементов.
  • Неправильные условия эксплуатации.
  • Внешние воздействия на функциональные элементы, которые уменьшают срок службы.

Для определения неисправности следует использовать диагностику, при этом диагностику можно провести как на сервисе, так и собственными усилиями. В настоящее время, существует большое количество программного обеспечения и технических устройств, которое поможет провести надлежащую диагностику в гаражных условиях. Обычно для подобной диагностики требуется ноутбук, планшет или мобильный телефон, кабель для подключения, а также специальное программное обеспечение. Все несоответствия нормам хранятся в электронно-управляющем блоке, поэтому целью программы диагностики является считывание этих данных и правильное отображение автомобилисту. Многие программы способны сбрасывать ошибки, таким образом после устранения неисправности, ее след можно затереть в управляющем блоке.

Иногда, может потребоваться диагностировать неисправность без помощи дополнительных устройств, а с помощью внешних (первичных) признаков. К следующим признакам можно отнести:

  • Признаки при запуске двигателя. Затрудненный запуск двигателя, запуск двигателя невозможен, а также если двигатель глохнет сразу после запуска — это и есть первоначальные причины, по которым следует проводить дальнейший анализ.
  • Холостой ход. Признаками на этом этапе служит неустойчивая работа двигателя на холостом ходу, детонация, плавающие обороты.
  • В движении. Повышение расхода топлива, ухудшение динамики разгона и перебои двигателя при разгоне автомобиля — говорят о неисправности в системе подачи топлива.

Хотелось бы отметить, что по внешним признакам можно определить неисправность точно, только в случае правильной работы остальных узлов системы. При ремонте или замене функциональных узлов, рекомендуется прибегать за помощью к специалистам, ведь любое не профессиональное вмешательство способно повлечь за собой очень большие последствия.

Настройка моновпрыска своими руками

Сегодня на дорогах СНГ можно встретить различные модели с инжекторным двигателем и карбюраторные автомобили. Намного реже встречаются машины с так называемым моноинжектором или моновпрыском, так как указанный тип ДВС является ранней разработкой, выступая переходным решением от карбюратора к привычному инжектору.

Рекомендуем также прочитать статью о том, что такое инжекторный двигатель. Из этой статьи вы узнаете об особенностях и принципах работы инжекторной системы питания силовой установки.

Что касается моновпрыска, такая система использовалась в конструкции немецких автомобилей конца 80-х. Например, моноинжектор стоит на версиях хорошо известной модели Audi 80, популярного Volkswagen B3 и т.д. Также моноинжектор встречается на многих моделях японских авто. Далее мы поговорим об устройстве и принципах работы моновпрыска, а также рассмотрим, как настроить систему моновпрыска своими руками.

Содержание статьи

Устройство моновпрыска: особенности

Как уже было сказано, моноинжектор уже не является карбюратором, при этом сильно отличается от современного инжектора с распределенным впрыском. Особенностью данного решения является то, что в его основе лежит всего одна инжекторная форсунка, которая осуществляет впрыск топлива. Если сравнивать моновпрыск с карбюраторами, преимущества очевидны, так как моноинжектор обеспечивал простоту запуска двигателя, снижался расход топлива, отпадала необходимость гибкой настройки, чего нельзя сказать о карбюраторной дозирующей системе. Водители с моновпрыском отмечали лучшую отдачу от мотора при одновременной экономии топлива.

Сам моновпрыск представляет собой систему одноточечного впрыска топлива под низким давлением с электронным управлением, которая используется на бензиновых двигателях. В устройстве имеется одна форсунка, которой управляет электромагнитный клапан. Воздух дозируется посредством дроссельной заслонки.

Указанная форсунка установлена над дроссельной заслонкой, а распыляемое топливо попадает прямо в отверстие, которое присутствует между корпусом и заслонкой. Параллельно впрыск горючего через форсунку дополнительно синхронизируется с зажиганием (импульс зажигания). В устройстве также использованы различные датчики, которые помогают оптимизировать впрыск применительно к разным режимам работы ДВС для получения необходимого состава топливно-воздушной смеси. Распределение горючего по цилиндрам мотора происходит во впуске.

Стоит добавить, что определенные преимущества моновпрыска позволяли решению выгодно отличаться от  карбюратора на начальном этапе, при этом дальнейшее развитие инжекторных систем питания двигателя привело к быстрому отказу от моноинжекторного впрыска и его замене на распределенный впрыск. Это одна из главных причин, по которым моноинжектор встречается реже, так как в свое время система просто не успела получить действительно  широкого и массового распространения. Значительным минусом решения также справедливо считается низкая ремонтопригодность и дороговизна отдельных запчастей. Еще система моновпрыска не обеспечивала должного соответствия постоянно изменяющимся экологическим стандартам, в результате чего была вскоре заменена на более совершенные решения.

Настройка моновпрыска в гаражных условиях

Корректная работа системы моновпрыска зависит от частоты вращения коленвала, от соотношения объема поступающего воздуха и его массы, от угла, на который открыта дроссельная заслонка, от показателя абсолютного давления во впуске и т.д. Также имеется связь с кислородным датчиком (лямбда-зонд). Сигнал от кислородного датчика подается на систему адаптации, которая корректирует работу моновпрыска, внося необходимые изменения на разных режимах работы ДВС. Вполне очевидно, что в процессе эксплуатации автомобиля в указанной системе возникают неисправности.

Одной из наиболее распространенных проблем на машинах с моновпрыском является то, что обороты начинают плавать. В результате двигатель может неустойчиво работать под нагрузкой, на ХХ, на переходных режимах и т.д. В подобной ситуации необходим ремонт и настройка моновпрыска. Сразу отметим, что определить причину не просто, так как компьютерная диагностика для таких машин не предусмотрена. Дело в том, что диагностический разъем отсутствует.

С учетом того, что определить ошибку сканером не удается, необходимо поочередно проверять отдельные элементы, которые могут влиять на работу моноинжектора. В списке неисправностей отмечены следующие поломки:

  • нарушена плотность прокладки, установленной под моноинжектором. Потеря герметичности приводит к неравномерному распределению горючего. В этом случае прокладку следует заменить на новую.
  • проблемы с контактной группой или проводкой к отдельным электрическим элементам моновпрыска. Возможно повреждение, обрыв, нарушение целостности изоляции и т.д. Для проверки каждый элемент и его проводку необходимо «прозванивать» мультиметром.
  • на работу моновпрыска влияет тип установленных свечей зажигания. Если после замены свечей мотор стал работать со сбоями, тогда для проверки можно вкрутить старые свечи и оценить стабильность работы ДВС.
  • зависимость моноинжектора и зажигания предполагает необходимость осмотра трамблера и его крышки. Незначительные дефекты или пробой крышки является поводом для замены.
  • дополнительно следует проверять датчик ДПДЗ, определяющий положение дроссельной заслонки. Проверка осуществляется мультиметром.
  • также следует уделить внимание давлению, которое выдает бензонасос. Если устройство неисправно или работает со сбоями, тогда необходим ремонт или замена бензонасоса. Не следует забывать и о топливных фильтрах, которые могут быть забиты.
  • нагар и отложения на дроссельной заслонке необходимо удалить (чистка доссельной заслонки), так как загрязнения способны оказывать значительное влияние на работоспособность моновпрыска.

Выше были рассмотрены наиболее распространенные неполадки, которые связаны с моноинжектором. В случае, когда самостоятельная проверка ничего не дает, лучше посетить автосервис. Также систему моновпрыска после ремонта, чистки или в результате сбоев нужно настраивать и дополнительно диагностировать. Давайте рассмотрим, как это делается на примере Volkswagen B3 с моноинжектором.

  1. Первым делом поверяется сопротивление датчика температуры поступающего воздуха. Замер производится при помощи мультиметра, после чего полученные значения сравниваются с номинальными в специальной таблице. Если температура воздуха находится в пределах от 20 до 25 градусов по Цельсию, тогда сопротивление должно составлять от 1800 до 1900 Ом. Нагрев датчика означает, что сопротивление должно понижаться, охлаждение приведет к росту сопротивления. Это необходимо проверить, самостоятельно нагревая и охлаждая датчик.
  2. Также при помощи мультиметра измеряется и сопротивление на форсунке моноинжектора. Нормальным рабочим показателем является сопротивление в рамках от 1.2 до 1.6. Небольшие отклонения допустимы, так как мультиметр может иметь погрешность.
  3. Следующим этапом является настройка холостого хода на моновпрыске. Для такой настройки от АКБ  подается напряжение на контакты регулятора (12 В). Параллельно с этим акселератор выставляется в крайнее положение. Далее при помощи мультиметра следует проверить наличие короткого замыкания. Чтобы это сделать, понадобится щуп мультиметра  поставить в зазор, который имеется между концевиком акселератора и штоком.  Если зазор слишком большой, тогда короткого замыкания на мультиметре видно не будет. Это значит, что указанный зазор нужно регулировать. Это делается при помощи выполненного для этих целей винта, который находится в нижней части моноинжектора. Винт изменяет положение концевика.
  4. После чистки или проведения других работ с моноинжектором необходимо настраивать положение дроссельной заслонки моновпрыска. Для такой настройки моноинжектор необходимо установить на автомобиль, после чего подключается разъем инжекторной форсунки, разъем датчика положения дроссельной заслонки, разъем датчика температуры поступающего воздуха и т.д. Далее следует подсоединить топливные магистрали. Теперь от АКБ отсоединяются клеммы, после чего следует повернуть ключ в замке зажигания. Указанные действия позволяют обнулить настройки моноинжектора. Затем аккумулятор можно подключить, после чего моновпрыск начнет свою работу с исходными заводскими параметрами.

Добавим, что после сброса системы моновпрыска следует перепроверить напряжение на разъеме дроссельной заслонки. Если точнее, замер осуществляется на контакте 1 и 5.  Для измерения зажигание включается, после чего на мультиметре должны отобразиться 5 или 6 Вольт. Теперь замер производится на контактах 1 и 2, показания должны составлять 0,186 Вольта. В том случае, если данные отличаются от указанных параметров, следует провести корректировку.

Для решения задачи потребуется немного открутить винт 4 на крышке дроссельной заслонки, после чего мультиметр подключатся к контактам 1 и 2. Затем крышку медленно проворачивают в разные стороны, фиксируя изменения напряжения на мультиметре при каждом смещении. Такими действиями необходимо добиться рекомендуемых показаний напряжения. В итоге, исправный моновпрыск со всеми работоспособными и подключенными датчиками после настройки и чистки дросселя будет нормально функционировать.

Читайте также

Что такое моновпрыск и как он работает

Многие автолюбители даже не знают, как выглядит моновпрыск, ведь сейчас используются карбюраторные и инжекторные двигатели. Но и эта система подачи топлива в цилиндры существовала, и даже сейчас может встречаться на автомобилях старого выпуска. Она была переходной между карбюраторными и инжекторными двигателями. Её еще называют моноинжектором.

Такая система применялась на немецких автомобилях 80-х годов выпуска, а также на многих японских. Встретить их сейчас сложно, но возможно.

Как и всякое устройство, двигатель с такой подачей топлива имеет свои преимущества и недостатки, но современные конструкции его вытеснили. Причина в основном в экологических требованиях, которые стали гораздо строже.

Что такое моновпрыск в автомобиле

Главная особенность этой системы, из-за чего и произошло название – использование всего одной форсунки. Топливная смесь впрыскивается в общую камеру, а уже из неё попадает в тот цилиндр, в котором открыт клапан.

Сейчас автомобили, работающие на бензине, используют распределённую подачу, когда в каждый цилиндр подача смеси происходит индивидуально, отдельной форсункой. Но так расходуется больше топлива.

Устройство моновпрыска

Устройство и принцип работы этой системы довольно сложны и отличаются от других, более популярных. Её работа поддерживается большим количеством датчиков, регулирующим подачу топлива, но это позволяет легко запускать холодный двигатель.

Единственная форсунка устанавливается над дроссельной заслонкой, которой регулируется подача воздуха. Топливо впрыскивается между корпусом и заслонкой, и этот процесс синхронизирован с зажиганием.

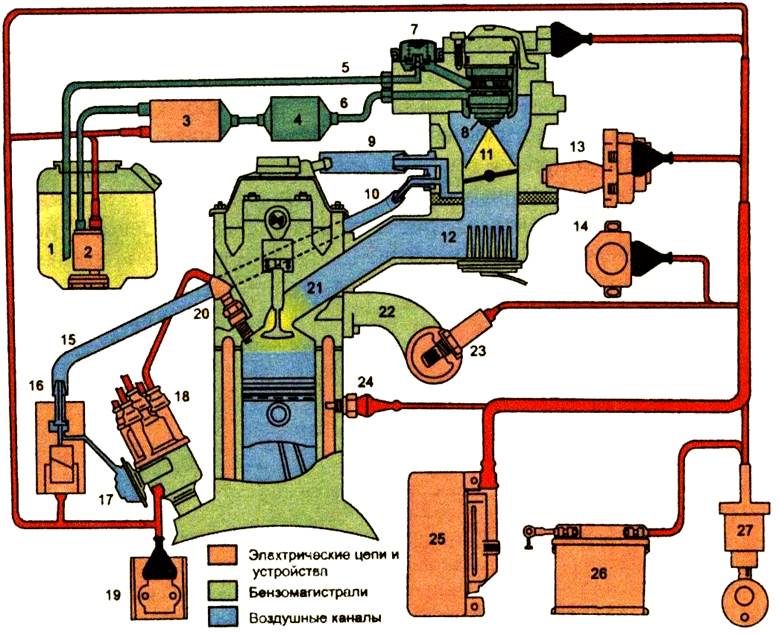

Схема устройства

Для дозирования топлива на разных режимах работы двигателя используются датчики. Открытие форсунки происходит под управлением электронного контроллера, а его количество дозируется электромагнитным клапаном. В цилиндры смесь из общей камеры поочерёдно попадает при открытии соответствующих клапанов, где и воспламеняется.

Принцип работы

В общем, разобраться, как работает моновпрыск, несложно. Процесс состоит из нескольких этапов.

  1. Датчики, в зависимости от режима работы двигателя, регулируют количество топлива, которое выдаст форсунка.
  2. Топливо поступает через форсунку в общую камеру, где смешивается с воздухом.
  3. Готовая смесь поступает в первый открывшийся цилиндр.
  4. Лишнее неиспользованное топливо по обратной магистрали возвращается назад.

Форсунка имеет распылительное сопло и запорный клапан. Подача топлива происходит в импульсном режиме, под управлением электромагнита. Подача воздуха регулируется дроссельной заслонкой, которая, в свою очередь, управляется с помощью механического или электрического привода.

Схема работы моновпрыск регулятор топлива

Но в реальности моновпрыск требует тщательной регулировки и синхронизации. К тому же, такое устройство сложно ремонтировать, и это важные причины, почему такая схема не получила распространения.

Чем моновпрыск отличается от инжектора и карбюратора

Основное, чем отличается моновпрыск от обычного инжектора – использование единственной форсунки, в остальном разница небольшая. Но и это влечёт за собой много последствий, главное из которых – снижение ресурса двигателя.

Если топливная смесь будет некачественной из-за проблем с форсункой, то она попадёт во все цилиндры, и вызовет их одновременный повышенный износ. Использование отдельных форсунок для каждого цилиндра позволяет минимизировать последствия – в крайнем случае пострадает один цилиндр. Этим обычная инжекторная система лучше моновпрыска. В остальном отличия инжектора и моновпрыска чисто конструктивные.

А вот по сравнению с карбюраторными двигателями такое решение имеет больше отличий:

  • Двигатель легче запускается, особенно холодный.
  • Расход топлива меньше, и остаётся постоянным. Карбюратор периодически надо настраивать, иначе расход сильно возрастает.
  • Ручной настройки не требуется, при поездке всё регулируется датчиками.
  • Двигатель работает в наиболее оптимальных условиях, что хорошо сказывается на его характеристиках.

Поэтому моновпрыск и стал дальнейшим развитием карбюраторной системы. Но инжекторная, с распределённой подачей топлива, оказалась еще перспективнее.

Плюсы и минусы системы

Двигатель с моновпрыском в своё время решал множество проблем, так как обладал явными преимуществами перед карбюраторным:

  • Автовладельцу необязательно было даже знать устройство двигателя, так как его работа регулируется автоматически с помощью датчиков. Это увеличило число обладателей автомобилей, простых в обслуживании – заправился и поехал.
  • Расход топлива меньше, а КПД двигателя больше, причём как при движении в разных режимах, так и на холостом ходу.
  • По сравнению с карбюраторными двигателями уменьшено количество вредных выбросов в атмосферу.
  • Простая конструкция.
  • Быстрый запуск двигателя в любых условиях.

Однако такая конструкция была вытеснена более совершенным инжекторным двигателем. И причинами для этого стали:

  • Сложности с ремонтом и настройкой – требуется специальное оборудование. Дома в гараже это не делается.
  • Запчасти не только редкие, но и дорогие.
  • Требуется качественный бензин. Если смесь недостаточно хороша, мотор начинает «капризничать». Для отечественных условий это особенно важно, так как качество бензина не гарантируется ни на одной автозаправке, и оно обычно не очень соответствует требованиям.
  • Цилиндры находятся на разном расстоянии от форсунки, и смесь попадает в них за разное время. Поэтому бензин прогорает не полностью, а его расход увеличивается.
  • Для работы требуется электричество, тогда как карбюратору нужна искра только при старте, а потом топливо подаётся механическим путём. Если аккумулятор некачественный или имеет слабый заряд, запустить мотор не получится.
Конструкция инжекторного двигателя

Именно поэтому современные инжекторы и потеснили моновпрыск, так как обладают его преимуществами, но лишены его недостатков.

Какие могут возникнуть поломки в работе моновпрыска

Так как в системе используется всего одна форсунка и множество электронных датчиков и узлов управления, владельца могут поджидать разные неприятности:

  • Проблемы с запуском мотора – не заводится или заводится с трудом, сразу глохнет.
  • Неустойчивая работа на холостом ходу.
  • Нарушения в динамике, при движении. Может увеличиться расход топлива, ухудшиться тяга при разгоне, появляются перебои в работе мотора.

Всё это требует диагностики, и провести её сейчас можно с помощью ноутбука и специального программного обеспечения. Делать это лучше специалисту, тем более, что и настраивать своими руками ничего не надо, не обладая специальными знаниями. Неверные настройки могут еще ухудшить работу мотора или он вообще перестанет запускаться.

Использование одной форсунки также не является хорошим вариантом. Стоит ей выйти из строя или засориться, и машина тут же встанет. В этом плане распределенная подача гораздо надёжнее и безопаснее, так как доехать до места в крайнем случае можно и без одного работающего цилиндра.

Стоит иметь в виду, что эта система устаревшая и с большим количеством электроники, которая тоже имеет свойство ломаться. Учитывая, что используется моновпрыск на старых машинах, проблемы с электронной частью тоже вполне вероятны.
