Устройство фары ваз 2115: устройство оптики, стекло и ксенон, тюнинг, регулировка – -2115 (Lada Samara 115)

устройство оптики, стекло и ксенон, тюнинг, регулировка

Фары являются частью светотехнического оборудования автомобиля и играют важную роль в обеспечении безопасности движения, особенно в темное время суток или в сложных метеоусловиях. Основное их назначение — освещать дорогу впереди машины, не ослепляя водителей транспорта, движущегося навстречу. Автовладельцу также важно, чтобы фары органично вписывались в концепцию дизайна автомобиля, придавая ему уникальность.

Вернуться к оглавлению

Характеристика штатных фар ВАЗ 2115

Фонари для вазовской линейки можно разделить по функциональному назначению на следующие категории:

• фары ближнего света;
• приборы дальнего освещения;
• противотуманные фары;
• дополнительные.

Ближний свет является основным: он позволяет освещать дорогу и обочины на расстоянии до 60 метров, не ослепляя водителя встречного транспорта. Дальний свет предназначен для освещения дороги впереди автомобиля и обочины на расстоянии до 300 метров. Им желательно пользоваться в темное время суток при отсутствии интенсивного встречного движения.

Противотуманные фары используются в ситуациях ограниченной видимости — например, в сложных погодных условиях: дождь, туман и снег. Луч света в них направлен вниз, под нижний слой тумана. Он имеет узкую направленность по вертикали (около 5 градусов) и широкий спектр по горизонтали (до 60 градусов). Такая конструкция противотуманки позволяет освещать дорогу впереди авто и минимизировать попадание отраженного света в глаза водителю встречного транспорта.

Дополнительные осветительные приборы, как правило, представляют собой прожектора с узким направленным лучом. Они устанавливаются с целью улучшения видимости при движении по скоростным трассам и лесным дорогам, а также для освещения парковочного места в темное время суток.

Вернуться к оглавлению

Существующие виды фар для авто

Доступные на рынке фары на ВАЗ 2115 в основном представляют собой моноблок, состоящий из пластмассового корпуса, источника дальнего и ближнего света, отражателей и указателей поворота, защищенных стеклянным элементом. Также он включает в себя устройство, позволяющее настроить фокусное расстояние оптической системы, угол ее наклона и другие параметры. На всех моделях, независимо от производителя, есть маркировка, ее расшифровка очень важна для замены блока в случае повреждения. Основные обозначения:

• Буква «Е» в круге с цифровым индексом в нижней части означает «Евростандарт», а индекс соответствует стране изготовителя фары. Например, Е1 — Германия, Е2 — Франция, Е22 — Россия и т. д.
• DCR — два режима, приборы дальнего и ближнего света с газоразрядными лампами.
• HCR — два режима, дальний и ближний свет с галогеновыми лампами.
• PL — пластмассовый рассеиватель.
• Цифры слева или справа от буквы Е в круге, такие как 7,5; 10; 12,5; 17,5 (до 50), показывают освещенность в люменах.
• Горизонтальная стрелка (при наличии), направленная вправо или влево, показывает, предназначена фара для правостороннего или левостороннего движения.

Штатная оптика на ВАЗ 2115 поставляется несколькими производителями, среди которых «Автосвет», «ОСВАР», «Бош» и «Хелла».

Вернуться к оглавлению

Источники света

Важно знать, какие именно источники света используются в оптической системе автомобиля. От их типа зависят основные показатели, такие как сила света, освещенность и яркость. Они разделяются на четыре группы:

• лампы накаливания;
• галогеновые;
• газоразрядные;
• светодиодные.

Лампочки накаливания в основных фарах дальнего и ближнего света все еще встречаются в автомобилях старых моделей. Их единственным преимуществом является низкая цена.

Галогеновые лампы самые распространенные, ими оснащено около 60% оптических систем современных авто. Ее освещенность в 2 раза больше и составляет около 1600 люменов при одинаковой мощности с лампой накаливания (50 ватт), а срок службы достигает 1000 часов. К недостаткам можно отнести высокую температуру, чувствительность к скачкам напряжения и необходимость специальных мер при обслуживании — прибор нельзя трогать голыми руками.

Газоразрядные лампы наполнены ксеноном и не имеют нити накаливания. Свечение этого инертного газа возникает при появлении электрической дуги между электродами. Для розжига такой лампы необходимо напряжение около 15 вольт, а для поддержания нормальной работы — около 80 вольт. Поэтому требуется специальное электронное оборудование, обеспечивающее работу ксеноновых источников света.

Несмотря на этот существенные недостаток, газоразрядные лампы стали широко применяться в осветительных приборах автомобилей ввиду высокого светового потока (до 3200 люмен) при меньшей потребляемой мощности (30-35 ватт). При этом срок службы ксеноновой лампы выше галогеновой. Заметим, что высокая степень освещенности имеет и негативную сторону: большой световой поток ослепляет водителей встречного транспорта, поэтому использование газоразрядных лам запрещено в световых приборах, не адаптированных для их эксплуатации. Другими словами, нельзя установить ксеноновую лампочку вместо галогеновой, если оптической системой этого не предусмотрено. Еще один большой недостаток — это высокая цена.

Светодиодные световые приборы представляют собой инновационный класс источников света, принципиально отличный от всех ранее известных видов. Излучение светового потока в них происходит в результате прохождении тока в кремниевом полупроводнике. Светодиоды являются самыми эффективными источниками света, а срок их службы составляет около 8000 часов. Для излучения одинакового светового потока им необходимо всего 15 ватт, в то время как для галогеновых ламп этот показатель равен 65 ваттам, а для ксеноновых — 35.

Несмотря на очевидные преимущества, светодиодные источники света имеют ряд недостатков, ограничивающих их применение. Нельзя просто заменить галогеновую или ксеноновую лампу на светодиодный источник: ему необходима специальная конструкция оптической системы с линзами. В противном случае он будет светить ярко куда угодно, только не на дорогу.

Стоимость светодиодных осветительных приборов очень высока. Как правило, их монтируют в одном герметичном блоке, повреждение которого вызовет необходимость его полной замены.

Вернуться к оглавлению

Тюнинг фар

Рынок светотехнических систем наводнен различными видами блок-фар на все существующие модели авто, в том числе и на ВАЗ 2115. Тюнинговые фары изготавливаются в соответствии с заводскими стандартами и могут быть установлены с использованием штатных креплений. К сожалению, не все модели блок-фар оснащены гидравлическими или электрическими корректорами, позволяющими проводить регулировку приборов.

Довольно часто на ВАЗ 2115 ставят такую популярную тюнинговую модель, как ангельские глазки. Эти приборы имеют уникальную конструкцию, неповторимый внешний вид и высокие светотехнические характеристики. Оптическая система оснащена высококачественными отражателями с двумя линзами, фокусирующими световой поток в нужном направлении. Яркие неоновые кольца расположены вокруг линз. Ангельские глазки не только придают автомобилю неповторимый внешний вид, но и подчеркивают его габариты, что особенно важно в темное время суток.

Другим популярным вариантом тюнинга фар ВАЗ 2115 является стиль «Audi A5». Блок-фары выполнены в классическом черном цвете, со светодиодными указателям поворотов, ходовым огнями и габаритной полосой. Это преображает автомобиль, придавая ему изысканные формы и неповторимую элегантность.

Особую пикантность внешнему виду машины придают реснички на ВАЗ 2115, представляющие собой небольшие козырьки над фарами, которые легко установить по прилагаемой к ним инструкции.

Вернуться к оглавлению

Регулировка фар

Наличие эффективных осветительных приборов на автомобиле является необходимым, но недостаточным условием хорошего освещения и безопасности движения. Большую роль здесь играет настройка оптической системы, которая выполняется на специальных стендах. Но такую настройку может выполнить самостоятельно практически каждый автовладелец.

Для этого необходимо выбрать ровную площадку перед стеной или поставить экран на расстоянии 5 метров от автомобиля, проверить и при необходимости отрегулировать давление в шинах. На водительское сидение положить груз около 80 кг или попросить друга посидеть в кресле водителя 15-20 минут. Бензобак авто должен быть полным. При наличии гидрокорректора фар необходимо поставить ручку управления в положение 0. На стене или экране нужно провести две горизонтальных линии: одну на уровне центра фар, вторую — ниже первой на 65 миллиметров.

Следующий этап — нанесение вертикальной разметки. Схема такая: первая вертикальная линия наносится на стене по центру между двух фар, затем две линии напротив каждой передней фары. Из технических характеристик автомобилей ВАЗ 2115, 21150, 21154 известно, что расстояние между двумя полосами света должно составлять 964 мм.

Регулировка производится отдельно для каждой фары. Перед началом работы с одним прибором нужно закрыть другой Включив ближний свет, необходимо совместить верхнюю горизонтальную кромку света с точкой пересечения сначала с правой, потом с левой вертикальной линией и со второй горизонтальной линией, находящейся на 65 миллиметров ниже первой. Регулировка светового потока осуществляется специальными винтами с пластмассовыми наконечниками, расположенными на корпусе блок-фары.

При полной загрузке автомобиля настройки могут измениться, при этом регулировка фар ВАЗ 2115 может быть проведена как вручную, так и при помощи гидрокорректора, управление которым осуществляется из салона автомобиля. Гидрокорректор имеет главный и рабочие цилиндры. Изменение давления в главном цилиндре осуществляется поворотом ручки управления, при этом рабочие цилиндры меняют вертикальный наклон фары.

Одной из часто встречающихся причин отказа гидрокорректора является утечка рабочей жидкости. Чтобы компенсировать этот недостаток, были разработаны электрокорректоры, эффективно заменяющие своего гидравлического собрата.

Светотехническое оборудование автомобиля играет большую роль в обеспечении безопасности всех участников движения. При использовании новых моделей фар и источников света необходимо строго соблюдать инструкции завода-изготовителя приборов и машины. Тюнинг фар, несомненно, делает автомобиль более привлекательным, главное, чтобы он не привел к аварийным ситуациям.

Устройство фары на ВАЗ-2114: фото и видео

Все автомобилисты видели и пользовались фарами автомобиля ВАЗ-2114, но не каждый знает, её конструктивные особенности, устройство и подключение. Основными назначениями этого элемента являются: обеспечение освещенности в темное время суток, а также безопасность дорожного движения.

Конструкция блок-фары на ВАЗ-2114

Общий вид блок-фары

Автомобильными фарами пользуются почти все автомобилисты, но не все знают об особенностях её конструкции, а также устройство. Таким образом, стоит более детально рассмотреть данный вопрос.

Схема элементов блок-фары автомобиля ВАЗ-2114:

Схема устройства и подключения блок-фары

1. Рефлектор:
2. Нижняя опора рефлектора.
3. Ограничитель щетки очистителя;
4. Нижний держатель рефлектора:
5. Рассеиватель фары.
6. фланец лампы:
7. Нить дальнего света;
8. Экран нити ближнего света;
9. Нить ближнею света;
10. Рассеиватель указателя поворота;
11. Лампа AI2-21-3;
12. Заглушка. устанавливаемая вместо рабочего цилиндра гидрокорректора;
13. Верхний держатель рефлектора;
14. Стяжная пружина:
15. Рычаг:
16. Возвратная пружина рычага;
17. Винт вертикальной регулировки света фары:
18. Чехол:
19. Втулка;
20. Шток рабочего цилиндра:
21. Манжета;
22. Корпус рабочею цилиндра:
23. Кожух фары;
24. Лампа АКГ12-60+55;
25. Экран;
26. Лампа А12-4:
27. Винт горизонтальной регулировки света фары:
28. Шпилька крепления блок-фары;
29. Корпус фары;
30. Корпус главною цилиндра гидрокорректора;
31. Трубки. соединяющие главный цилиндр с рабочими:
32. Двойной поршень:
33. Приводной винт;
34. Рукоятка;
35. Насадка:
36. Крышка:
37. Блок- фара;
38. Монтажный блок;
39. Реле включения ближнего света фар;
40. Выключатель зажигания;
41. Выключатель наружного освещения;
42. Контрольная лампа дальнего света фар;
43. Переключатель света фар;
44. Реле включения дальнего света фар;
45. I. Схема действия гидрокорректора фар:
46. А-автомобиль с одним водителем:
47. В-с водителем и грузом в багажнике;
48. И.Схема включения фар;
49. III. Вид на штекерный разъем блок-фары: а штекер ближнего света; в. штекер дальнею света: с штекер габаритного света: d штекер массы

Практическая рекомендация по замене

Блок-фара на ВАЗ-2114 меняется достаточно просто и легко, но сам процесс требует некоторых практических и теоретических навыков. Поэтому, рассмотрим последовательный процесс замены:

1. Отключаем «клемму-минус» АКБ.

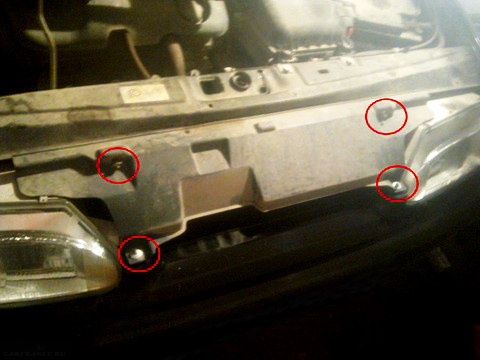

2. Проводим демонтаж защитной накладки радиатора.

   Демонтируем пластиковую защиту верхней панели радиатора

3. Под фарой, находим удерживающий винт. Он же держит ресничку.

   Откручиваем удерживающий винт. Лучше снимать фару в сборе с поворотником

4. Откручиваем крепление фары от фронтальной панели радиатора.

   Откручиваем боковое крепление блок-фары

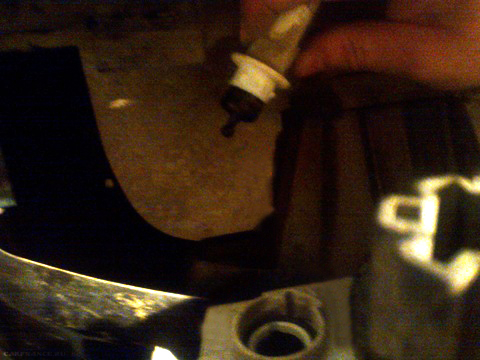

5. Отключаем разъемы и провода питания фары, а также вытаскиваем гидрокорректор.

   Отключаем разъемы питания и гидрокорректор

6. Демонтируем крепления с задней части фары.

   Передние крепления фары

   Задние болты крепления фары

   Вид спереди, креплений фары

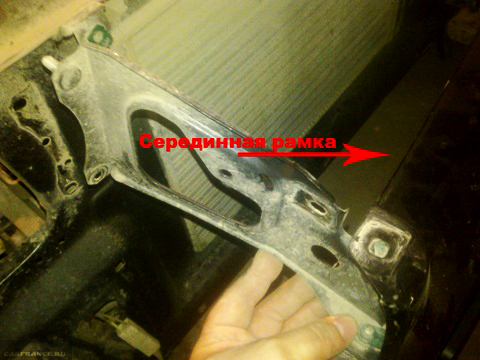

7. Теперь, можно аккуратно вынуть фару с посадочного крепления.

   Проводим демонтаж фары

8. Сборка проводится в обратном порядке.

Выводы

Устройство и замены фары ВАЗ-2114 достаточно простой и понятный процесс, который способен выполнить каждый автомобилист своими руками. Так, в случае, если автолюбитель не способен провести процесс собственноручно необходимо обратиться в автосервис, где всегда помогут.

Замена фар автомобилей ВАЗ 2108-2115 своими руками

Замену фар производят в двух случаях:

• при невозможности отремонтировать блок-фару или противотуманную фару;
• для установки фары другой формы, необходимой для изменения внешнего вида автомобиля.

Во многом устройство фар и их замена на автомобилях ВАЗ 2108-2115 сходны, поэтому основные операции одинаковы. Прочитав статью, вы узнаете, как менять и настраивать фару.

Как устроена блок-фара

Блок-фара обеспечивает необходимую форму потока ближнего и дальнего света, индикацию сигнала указателя поворотов и включение габаритных огней. Основа фары – регулируемый рефлектор, отвечающий за высоту освещения. Если рефлектор настроен неправильно, фара будет или ослеплять водителей встречных автомобилей или недостаточно освещать пространство по ходу движения машины. Регулировка рефлектора производится двумя способами – с помощью винта и гидрокорректора фар. Винт обеспечивает постоянную высоту освещения, а гидрокорректор позволяет изменять высоту в зависимости от загрузки автомобиля. Электропитание для ламп блок-фары поступает через два разъема. Один обеспечивает работу ближнего и дальнего света, а также габаритных огней, другой подключен к указателям поворота. Стекло блок-фары обеспечивает рассеивание луча света и равномерное освещение пространства перед автомобилем.

Видео — Замена корректора фар ВАЗ 2110, 2111, 2112

Как снимать блок-фару

 Основные действия, которые выполняют при замене фары на любом автомобиле ВАЗ 2108-2115 одинаковы. В первую очередь это отключение аккумулятора. Если снимать фары при подключенном аккумуляторе, велика вероятность короткого замыкания, повреждения бортовой электрической сети или возгорание автомобиля. Сняв аккумулятор, отключите колодки проводов от разъемов фары. К каждой блок-фаре подключены две колодки проводов. После этого снимите гидрокорректор.

• Для этого отщелкните его фиксаторы, поверните против часовой стрелки и вытащите из корпуса блок-фары.
• Чтобы снять блок фару автомобилей ВАЗ 2108-21099 открутите 4 гайки крепления по краям фары. Они расположены со стороны подкапотного пространства, поэтому для откручивания понадобится головка соответствующего размера (10 мм) и вороток-трещетка.
• После откручивания гаек и извлеките блок-фару из кузова.
• Чтобы снять фару с автомобилей ВАЗ 2110-2115, снимите решетку радиатора, выкрутив 4 болта, затем снимите «ресничку», расположенную ниже фары. Она закреплена с помощью двух защелок (2110-2112) и одного винта (2113-2115).
• Выкрутив винт, потяните ресничку на себя. Под ресничкой расположен один из болтов крепления фары. Еще 4 болта расположены сверху и снизу фары. Открутив все болты, вытащите блок-фару из кузова.

Установка и настройка блок-фары ВАЗ

Установку проводите в порядке, обратном снятию. Чтобы настроить фары после замены, необходима вертикальная стена и ровная площадка перед ней. Размер площадки должен быть достаточен для того, чтобы поставить автомобиль на расстоянии 5 метров от стены. Перед началом настройки залейте полный бак бензина и посадите на водительское место ассистента, вес которого примерно равен вашему и установите гидрокорректор в положение водитель и пассажир. Это позволит более точно отрегулировать свет фар. Закройте левую фару куском картона или черной плоской тряпкой. Включите ближний свет.

Верхняя граница левой стороны светового пятна по высоте должна быть равна расстоянию от земли до середины фары. Правая граница пятна должна быть выше на 6-7 см. Нижняя часть светового пятна должна быть расположена напротив центра фары. Если световое пятно сдвинуто по вертикали, то сдвигайте его с помощью винта вертикальной регулировки (он расположен со стороны решетки радиатора в верхней части блок-фары). Если пятно сдвинуто по горизонтали, выровняйте его с помощью винта горизонтальной регулировки (он расположен в нижней части фары со стороны колеса). После того как отрегулировали блок фару, проверьте работу гидрокорректора. Для этого переключайте его в различные режимы и проверяйте, изменяется ли высота светового пятна.

Устройство фары ваз 2115. Отрегулированные фары на ВАЗ 2114 — эффективный и безопасный свет для всех участников движения

устройство оптики, стекло и ксенон, тюнинг, регулировка

Фары являются частью светотехнического оборудования автомобиля и играют важную роль в обеспечении безопасности движения, особенно в темное время суток или в сложных метеоусловиях. Основное их назначение — освещать дорогу впереди машины, не ослепляя водителей транспорта, движущегося навстречу. Автовладельцу также важно, чтобы фары органично вписывались в концепцию дизайна автомобиля, придавая ему уникальность.

Вернуться к оглавлению

Характеристика штатных фар ВАЗ 2115

Фонари для вазовской линейки можно разделить по функциональному назначению на следующие категории:

• фары ближнего света;
• приборы дальнего освещения;
• противотуманные фары;
• дополнительные.

Ближний свет является основным: он позволяет освещать дорогу и обочины на расстоянии до 60 метров, не ослепляя водителя встречного транспорта. Дальний свет предназначен для освещения дороги впереди автомобиля и обочины на расстоянии до 300 метров. Им желательно пользоваться в темное время суток при отсутствии интенсивного встречного движения.

Противотуманные фары используются в ситуациях ограниченной видимости — например, в сложных погодных условиях: дождь, туман и снег. Луч света в них направлен вниз, под нижний слой тумана. Он имеет узкую направленность по вертикали (около 5 градусов) и широкий спектр по горизонтали (до 60 градусов). Такая конструкция противотуманки позволяет освещать дорогу впереди авто и минимизировать попадание отраженного света в глаза водителю встречного транспорта.

Дополнительные осветительные приборы, как правило, представляют собой прожектора с узким направленным лучом. Они устанавливаются с целью улучшения видимости при движении по скоростным трассам и лесным дорогам, а также для освещения парковочного места в темное время суток.

Вернуться к оглавлению

Существующие виды фар для авто

Доступные на рынке фары на ВАЗ 2115 в основном представляют собой моноблок, состоящий из пластмассового корпуса, источника дальнего и ближнего света, отражателей и указателей поворота, защищенных стеклянным элементом. Также он включает в себя устройство, позволяющее настроить фокусное расстояние оптической системы, угол ее наклона и другие параметры. На всех моделях, независимо от производителя, есть маркировка, ее расшифровка очень важна для замены блока в случае повреждения. Основные обозначения:

• Буква «Е» в круге с цифровым индексом в нижней части означает «Евростандарт», а индекс соответствует стране изготовителя фары. Например, Е1 — Германия, Е2 — Франция, Е22 — Россия и т. д.
• DCR — два режима, приборы дальнего и ближнего света с газоразрядными лампами.
• HCR — два режима, дальний и ближний свет с галогеновыми лампами.
• PL — пластмассовый рассеиватель.
• Цифры слева или справа от буквы Е в круге, такие как 7,5; 10; 12,5; 17,5 (до 50), показывают освещенность в люменах.
• Горизонтальная стрелка (при наличии), направленная вправо или влево, показывает, предназначена фара для правостороннего или левостороннего движения.

Штатная оптика на ВАЗ 2115 поставляется несколькими производителями, среди которых «Автосвет», «ОСВАР», «Бош» и «Хелла».

Вернуться к оглавлению

Источники света

Важно знать, какие именно источники света используются в оптической системе автомобиля. От их типа зависят основные показатели, такие как сила света, освещенность и яркость. Они разделяются на четыре группы:

• лампы накаливания;
• галогеновые;
• газоразрядные;
• светодиодные.

Лампочки накаливания в основных фарах дальнего и ближнего света все еще встречаются в автомобилях старых моделей. Их единственным преимуществом является низкая цена.

Галогеновые лампы самые распространенные, ими оснащено около 60% оптических систем современных авто. Ее освещенность в 2 раза больше и составляет около 1600 люменов при одинаковой мощности с лампой накаливания (50 ватт), а срок службы достигает 1000 часов. К недостаткам можно отнести высокую температуру, чувствительность к скачкам напряжения и необходимость специальных мер при обслуживании — прибор нельзя трогать голыми руками.

Газоразрядные лампы наполнены ксеноном и не имеют нити накаливания. Свечение этого инертного газа возникает при появлении электрической дуги между электродами. Для розжига такой лампы необходимо напряжение около 15 вольт, а для поддержания нормальной работы — около 80 вольт. Поэтому требуется специальное электронное оборудование, обеспечивающее работу ксеноновых источников света.

Несмотря на этот существенные недостаток, газоразрядные лампы стали широко применяться в осветительных приборах автомобилей ввиду высокого светового потока (до 3200 люмен) при меньшей потребляемой мощности (30-35 ватт). При этом срок службы ксеноновой лампы выше галогеновой. Заметим, что высокая степень освещенности имеет и негативную сторону: большой световой поток ослепляет водителей встречного транспорта, поэтому использование газоразрядных лам запрещено в световых приборах, не адаптированных для их эксплуатации. Другими словами, нельзя установить ксеноновую лампочку вместо галогеновой, если оптической системой этого не предусмотрено. Еще один большой недостаток — это высокая цена.

Светодиодные световые приборы представляют собой инновационный класс источников света, принципиально отличный от всех ранее известных видов. Излучение светового потока в них происходит в результате прохождении тока в кремниевом полупроводнике. Светодиоды являются самыми эффективными источниками света, а срок их службы составляет около 8000 часов. Для излучения одинакового светового потока им необходимо всего 15 ватт, в то время как для галогеновых ламп этот показатель равен 65 ваттам, а для ксеноновых — 35.

Несмотря на очевидные преимущества, светодиодные источники света имеют ряд недостатков, ограничивающих их применение. Нельзя просто заменить галогеновую или ксеноновую лампу на светодиодный источник: ему необходима специальная конструкция оптической системы с линзами. В противном случае он будет светить ярко куда угодно, только не на дорогу.

Стоимость светодиодных осветительных приборов очень высока. Как правило, их монтируют в одном герметичном блоке, повреждение которого вызовет необходимость его полной замены.

Вернуться к оглавлению

Тюнинг фар

Рынок светотехнических систем наводнен различными видами блок-фар на все существующие модели авто, в том числе и на ВАЗ 2115. Тюнинговые фар

Как поднять фары на ваз 2114

Регулировка фар ВАЗ 2114

Фары – обеспечивают безопасное передвижение автомобиля как ночью, так и днем во время выпадения осадков: туман, дождь, снег. Это самый важный элемент, который гарантирует безопасность водителя. Главная задача – освещать дорогу впереди машины, поэтому необходима правильная регулировка фонарей. Проанализируем как проводится регулировка света фар ваз 2115.

Регулировка фар ВАЗ 2114 ВАЗ 2115

Чтобы шофер четко видел перед собой полосу движения, автомашины оборудуются источниками света:

• ближний – просвечивает 30 — 40 м. Предотвращает ослепление водителей встречного транспорта;
• дальний – 130 — 150 метров. Включают только вне городов, деревень, поселков;
• противотуманный – снабжен лампами желтого цвета, освещает путь под границей факторов непогоды.

Световой поток оптики направлен на проезжую часть и обочину. Отрегулированные устройства источников освещения делают возможным своевременное обнаружение дорожных знаков, препятствий, разметки. Регулировка фар 2114 – необходимая процедура.

Своевременное обнаружение дорожных знаков делают возможным отрегулированные устройства источников освещения

Непременно выполняется после:

• приобретения автомобиля бывшего в употреблении;
• замене источников света;
• установления приборов другого типа;
• ремонта места посадки;
• отсутствия надлежащей освещенности дороги.

Важно! Поставили ксеноновые лампы – неукоснительно осуществить регулирование.

Рекомендуется проверять регулировку фар – 1 раз в 2 месяца, делать – по мере необходимости. Обязательно при подготовке техосмотра.

Подготовительные процессы

До настройки фар ваз 2114 нужно осуществить мероприятия:

• снять с машины и разобрать;
• проверить целостность;
• вымыть фары снаружи и внутри;
• просушить до сборки.

Внимание! После мытья не должно остаться мыльных разводов. Стекла фар должны быть чистыми.

Нужно осуществить подготовительные мероприятия до настройки фар ваз 2114

• создать одинаковое рабочее давление во всех шинах;
• проконтролировать исправность подвески;
• заполнить бензобак;
• удалить лишний груз.

Способы регулировки:

• профессионалами станции техобслуживания;
• использование специализированного оборудования;
• самостоятельно.

Пошаговая инструкция по регулировке фар на ВАЗ 2114

Индивидуальная настройка делается по этапам:

• определить место выполнения работ – ровная поверхность, длина 10м, гладкая вертикальная стена;
• разметить стену;
• приготовить лампы;
• настроить ближний свет.

Внимание! Обязательно поставить гидрокорректор фар ваз 2114 в нулевое положение.

Индивидуальная настройка фар на ВАЗ 2114 делается по этапам

Последовательность действий пошаговой инструкции:

• подготовить площадку;
• установить автомобиль на расстоянии 5 метров до стенки;
• заглушить двигатель;
• на стене нанесли линии «1», «2», «О», фиксирующие результаты настройки;
• на сиденье водителя уложить груз 80 кг;
• отъехать назад на 2,5 м;
• на прямой «1» отметить центры фонарей;
• через точки пересечений провести линии «А», «В»;
• гидравлический корректор фар установить в состояние «0»;
• открыть капот;
• включить ближний свет;
• завесить не корректируемый оптический прибор материалом, непрозрачным;
• настраиваем фары регулировочными винтами по очереди. Винт «1» – вертикальная плоскость, «2» – горизонтальная;
• добейтесь направлений луча света соответственно

Регулировка света фар ваз 2114 завершена при совпадении границ пятен светового луча и линий. Левые совпадают с линией «2». Вертикальные «А», «В» проходят через точки «Е1», «Е2» – пересечения наклонных и горизонтальных участков контура световых пятен.

Модель ВАЗ 2114 оборудована блок-фарами. Регулирование ближнего света автоматически настраивает дальний луч.

Регулировка света фар ваз 2115 проводится аналогично инструкции настройки для ваз 2114.

При совпадении границ пятен светового луча завершена регулировка света фар ваз 2114

Настройка противотуманных фар на ВАЗ 2114

Назначение – улучшение видимости в ситуациях, когда обычное освещение неэффективно.

Оптимальная настройка фар на ВАЗ 2114 своими руками

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

1. Одну фару закрываем плотным материалом, который не пропускает свет.
2. Включаем ближний.
3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.
   Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
5. Повторяем процедуру, включив дальний свет.
6. Проводим аналогичную настройку для другой фары.

Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Настройка противотуманных фонарей

• подготовка автомобиля;
• составление схемы;
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Как поднять фары на ваз 2114

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар — его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

Как самостоятельно улучшить свет фар на ВАЗ-2114

Как уверяют специалисты, да и те автовладельцы, которые уже улучшили оптику своего авто, улучшить свет фар на собственном автомобиле довольно просто. Более того, такое мероприятие можно осуществить без помощи работников СТО в своем собственном гараже или боксе, если производить корректировку автомобильной оптики пошагово, учитывая при этом рекомендации специалистов.

Подготовительный этап

Перед началом корректировки нужно пройти подготовительный этап, который подразумевает под собой обнаружение дефектов. Последние могут ухудшить работу оптических приборов и очищение самих фар:

1. Изначально нужно тщательно очистить фары от различных загрязнений. Для этого рекомендуется использовать специальные моющие средства, предназначенные для очистки оптики.
2. После очистки фар моющими средствами нужно обязательно приборы промыть под проточной водой и дать им полностью просохнуть.
3. Далее нужно проверить, имеются ли на отражателях и фарах дефекты. Если на стекле будут обнаружены малейшие трещины или сколы, то стекло обязательно придется заменить.

По мнению специалистов, фары будут лучше освещать дорогу, если установить в них ксеноновые или галогеновые лампы. Этого же мнения придерживаются и автолюбители, убедившись на собственном опыте, что без ксенона противотуманный элемент освещает дорогу намного хуже.

Купить галогенные или ксеноновые лампы для автомобильных фар довольно просто, посетив для этого рынок или магазин.

Поэтапная регулировка оптических приборов

Самостоятельно улучшается свет фар при помощи винтов. Для этого используются винты, отвечающие за горизонтальную и вертикальную плоскости. Производя вращательные движения при помощи винтов, можно довольно просто менять положение оптического прибора. На станциях технического обслуживания для этого мероприятия мастера пользуются оптическими приборами, а при самостоятельной регулировке автовладельцам поможет специальный экран. Процесс улучшения света фар рекомендуется делать в следующей последовательности:

1. Корректировка должна осуществляться с включенными ближними фарами, а автомобиль нужно поставить вблизи самой ровной стены. Расстояние от оптического прибора до стены – не менее 5 м. Правильная регулировка будет сделана в том случае, если на водительское сиденье будет положен груз, вес которого примерно совпадет с весом водителя, и топливный бак будет заполнен хотя бы наполовину.
2. Далее нужно соорудить экран. Для этого нужно мелом начертить на ровной стене вертикальную черту, используя для этого линейку, чтобы ее ось точно соответствовала центру машины. Кроме основной линии, нужно начертить две дополнительные, которые должны совпадать с центральной частью фар. В последнюю очередь чертится горизонтальная линия точно по уровню оптики и дополнительная черта, ниже примерно на 6 см, для обозначения центра светового пятна.
3. Регулировку нужно выполнять поочередно, прикрывая одну из фар непрозрачным материалом, к примеру, толстым картоном.
4. Процесс регулировки считается завершенным, если верхняя черта совпадет с центром оси, а пересечение вертикальных линий с центром световых пятен будут соответствовать пересечениям горизонтальных и наклонных участков световых лучей. Убедиться в правильной регулировке света фар поможет специальная схема корректировки оптических автомобильных приборов, с которой можно ознакомиться и на интернет-ресурсе.

Если автовладелец самостоятельно и правильно выполнит все вышеперечисленные действия и учтет рекомендации специалистов, то сможет без особых проблем создать идеальный свет фар на ВАЗ-2114, который, несомненно, порадует его и других участников дорожного движения.

Регулировка фар ВАЗ 2114.

Столкнувшись с тем, что фары вашего автомобиля стали давать недостаточное освещение, не спешите лезть в их регулировку. Первым делом помойте их и проверьте на наличие разного рода повреждений. Если все в порядке, и даже после очищения фар света в темное время суток вам недостаточно – загоните авто на СТО либо попробуйте выполнить настройку освещения самостоятельно. Для ВАЗ 2114 данная процедура не будет сложной. Судите сами.

Что нужно знать?

Для того чтобы максимально грамотно отрегулировать фары в ВАЗ 2114 или в, как еще любят называть эту модель автомобилисты, «Самаре-2», в первую очередь необходимо обеспечить выполнение следующих условий:

1. давление в шинах должно быть таким, как требует того инструкция по эксплуатации вашего автомобиля;
2. машина должна находиться в снаряженном состоянии, то есть ее топливный бак — заполнен более чем на половину, а лучше – полон, в авто имеется в наличии запаска и набор инструментов;
3. если настройку вы будете проводить один, без помощника, прихватите с собой мешок чего-нибудь тяжелого, весом равным вашему (например, мешок картошки).

Инструкция по регулировке фар ВАЗ 2114 своими руками.

Создаем импровизированный экран.

Когда все описанные выше требования будут соблюдены, отыщите ровную стену с достаточной площадкой перед ней. Удобнее всего использовать стену своего гаража, но только в том случае, если дорога перед ним ему строго перпендикулярна, если нет – лучше поискать другую стену, можно бетонный забор.

Итак, допустим, у вас есть стена и свободная в районе не менее 8 метров площадка перед ней, которые строго перпендикулярны друг другу. Вооружитесь клейкой лентой или мелом и выполните на этой стене разметку, чтобы получить импровизированный экран для регулировки.

1. Подгоните авто вплотную к стене и отметьте на стене точку, так чтобы линия условно проведенная через нее, делила ваш автомобиль пополам. Проведите через эту точку на стене вертикальную линию. Это будет центральная ось.
2. Далее на расстоянии 482 см в обе стороны отложите еще по одной вертикальной линии, параллельно уже имеющейся.
3. Далее измерьте расстояние от центра фары до поверхности земли и отложите его на всех трех вертикалях. Проведите через полученные точки горизонтальную линию. А затем еще одну – на 65 см ниже этой.

Основной этап.

Отгоните автомобиль на расстояние порядка 5 метров от стены. Усадите за руль помощника либо положите на кресло припасенный мешок-замену. Поверните колесо гидрокорректора фар в положение «водитель, передний пассажир». Включите тумблер ближнего света. Закрывая поочередно каждую из фар плотным материалом, не пропускающим свет, произведите настройку их свечения по экрану винтами регулировки горизонтальной и вертикальной плоскостей, которые вы найдете по бокам верхней стороны защитного кожуха фар, открыв капот.

В итоге, ваши фары должны светить так, чтобы:

• верхняя граница световых пятен не выходила за пределы верхней горизонтальной линии;
• крайние вертикали проходили через места пересечения наклонных и горизонтальных участков световых кругов.
