Стеклоочистители: устройство и принцип работы
Грязное лобовое стекло авто значительно ухудшает видимость на дороге, что негативно сказывается на качестве и безопасности вождения. Потому эксперты Моторпейдж напоминают о необходимости поддерживать лобовое в чистом состоянии.
Специально для этой цели в машинах установлены стеклоочистительные системы. На некоторых авто они присутствуют не только на лобовом, но и на заднем стекле.
Устройство стеклоочистителя

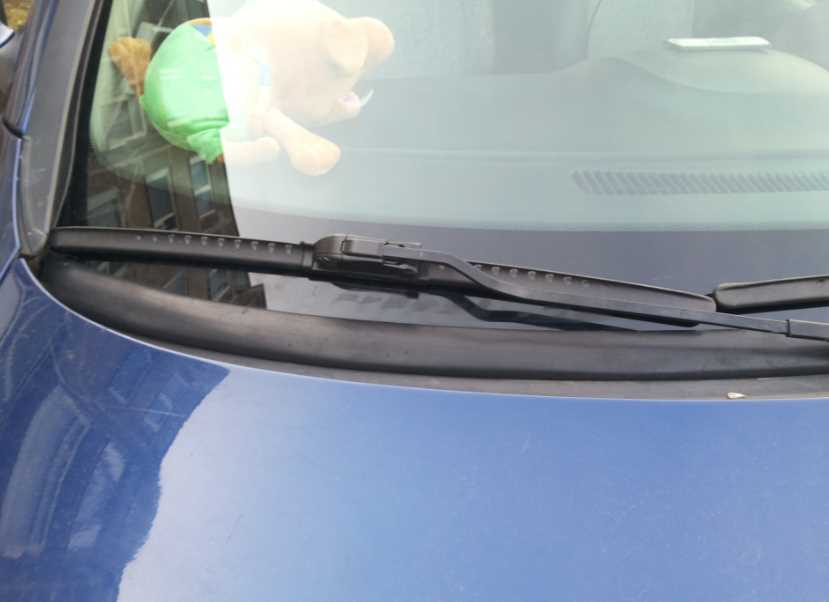

- Дворники — продолговатые элементы, которые перемещаются по стеклу. В состоянии покоя находятся внизу лобового стекла. Оба дворника соединены тягой, благодаря чему они движутся синхронно. Основную функцию очистки выполняют щетки с резиновым, либо силиконовым лезвием или лентой, расположенные на дворниках с помощью специального поводка (щеткодержателя). Они являются расходным элементом, так как со временем лента изнашивается и качество очистительной процедуры ухудшается.
Если это происходит, то расходник (щетку или ленту) необходимо заменить.
- Привод стеклоочистителя с редуктором Обеспечивает движение дворников. Бывает разных видов: механический, пневматический и др. В современных легковых авто устанавливаются приводы электрического типа. Если этот агрегат выходит из строя, то при включении стеклоочистителя дворники не двигаются.
- Трапеция — элемент находится между приводом и дворниками. Состоит из тяг и рычагов, задача которых заключается в том, чтобы преобразовывать вращательное движение, создаваемое электроприводом, в возвратно-поступательное, и передать его на поводки.
- Бачок представляет собой пластиковую тару (объем от 2,5 до 5 л), расположенную под капотом или крылом машины. В бачок заливается вода, которая в дальнейшем подается на стекло при активации соответствующей функции стеклоочистителя.
- Форсунки расположены на капоте и соединены с бачком посредством резиновых шлангов, через них жидкость распрыскивается на стекло.
- Моторчик омывателя — это насос в бачке, который обеспечивает подачу воды. В момент, когда автовладелец включает режим опрыскивания, устройство создает давление в системе, которое выдавливает жидкость через форсунки на стекло.
- Переключатель расположен под рулевым колесом для управления стеклоочистительной системой. Используя его, водитель настраивает движение дворников (одинарный взмах, либо с заданным интервалом или постоянное движение на низкой/высокой скорости), а также активирует подачу жидкости, если необходимо.
- Блок управления — устройство устанавливается не во всех авто, его основная функция заключается в автоматическом запуске и выключении стеклоочистителя. Определять, когда нужно активизировать систему очистки, помогает датчик дождя, который анализирует текущие погодные условия и чистоту стекла.
- Прерыватель — прибор позволяет настроить интервал между взмахами стеклоочистителя при выборе прерывистого режима работы.
Данная функция полезна в слабый дождь, чтобы дворники не терли сухое стекло.
Принцип работы
Стеклоочиститель запускается с помощью подрулевого переключателя. После его использования команда передается на электродвигатель. Тот начинает работать в темпе, необходимом для обеспечения скорости движения дворников, выбранной автовладельцем. Крутящий момент, создаваемый электроприводом, передается на редуктор (зачастую червячный), благодаря которому усиливается.
Далее вращательное движение поступает на трапецию, преобразующей его в возвратно-поступательное. С помощью тяг усилие направляется к дворникам, и те начинают работать согласно заданным настройкам.
За подачу омывающей жидкости также отвечает переключатель. Для этого его необходимо установить в нужное положение, либо в некоторых машинах предусмотрена отдельная кнопка для распрыскивания воды. Команда запускает моторчики омывателя, подающие жидкость из бачка по шлангам к форсункам, через которые происходит орошение стекла.
Виды щеток
Классификации по типу конструкции:

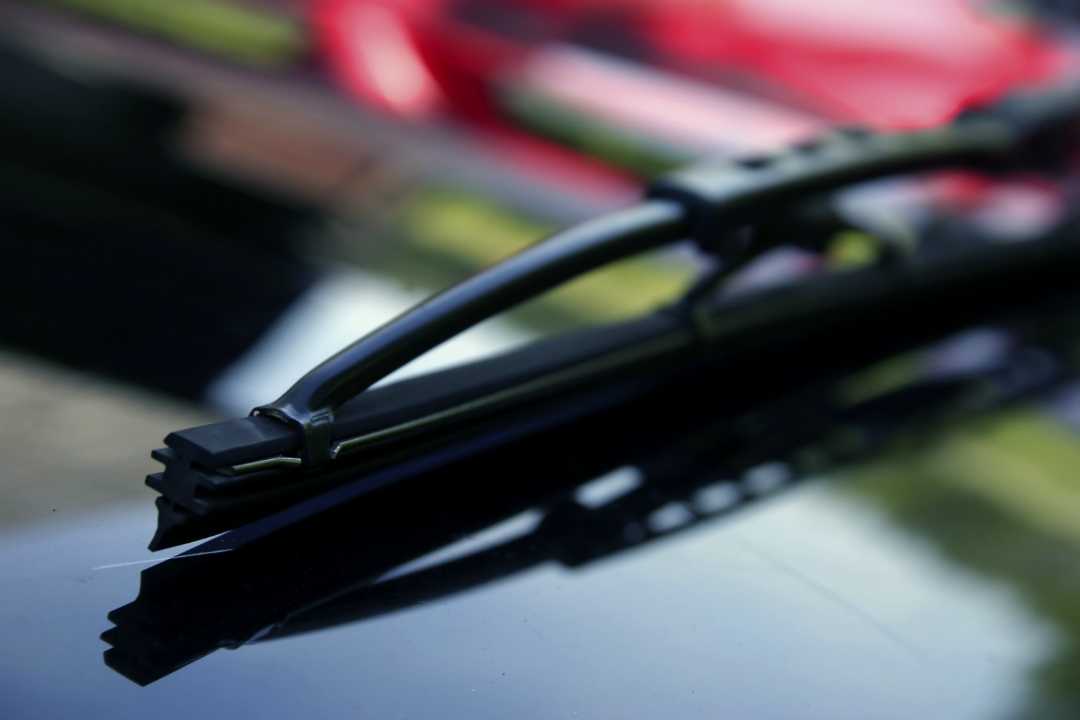

- Каркасные. Наиболее распространенная и доступная по цене разновидность. Такие щетки хорошо прижимаются к стеклу, однако не подходят для эксплуатации при низких температурах. К тому же со временем из-за особенностей строения появляется люфт, ухудшающий качество очистки.
- Бескаркасные. Характеризуются отличной аэродинамикой: при движении транспортного средства на высокой скорости щетки остаются на своих местах. Можно использовать в зимний период. Плюсом также является, что при износе ленты можно заменить только ее, а не всю щетку целиком.
Примечание. Бескаркасный вид щеток обойдется дороже каркасных. Эксперты Моторпейдж рекомендуют тщательно подбирать щетки такого типа под форму лобового. Иначе в районе центра своей конструкции они могут недостаточно плотно прилегать к стеклу. - Гибридные. Сочетают в себе достоинства двух предыдущих видов и дополняют их наличием кожуха на подвижных соединениях, защищающего от попадания грязи.
Из представленных видов щеток именно гибридный — самый дорогой.
Способы крепления щеток

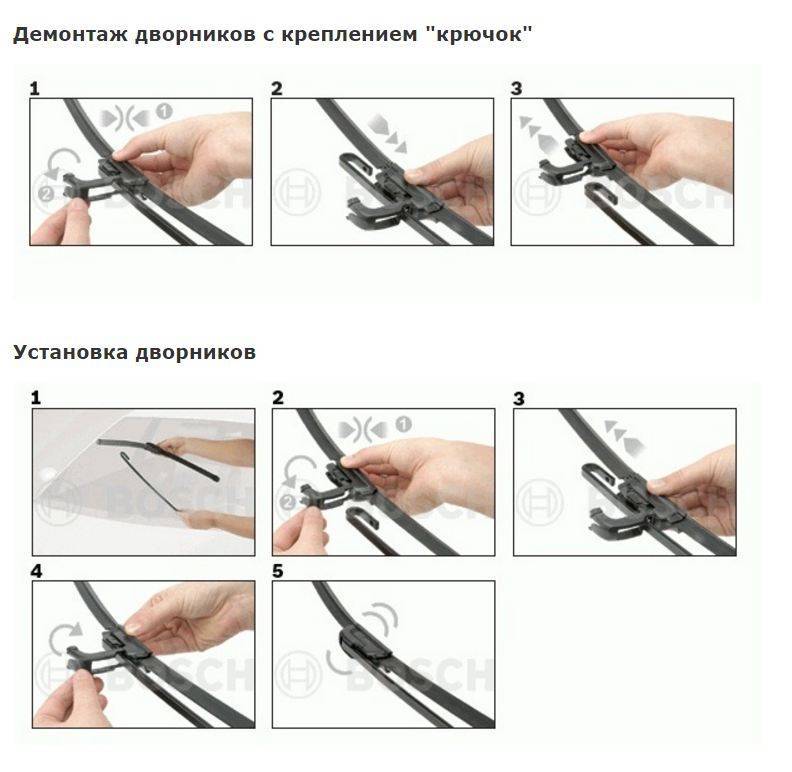

Единственным типом крепления до 2000 года был так называемый «крючок», позволяющий защелкнуть щетку. Потому многие автовладельцы и по сей день часто имеют дело как раз с этим приемом.
В последние десятилетия автопроизводители стали использовать индивидуальные разработки. Например, у Audi — это система Pin Lock, фиксирующая щетки с помощью встроенного замка. А у BMW или Volvo щетки крепятся боковым штырем.
Стоит заметить, что перечисленные виды крепежа — лишь немногие из всего разнообразия на современном авторынке. Однако «крючки» остаются наиболее популярным способом относительно остальных.
- дворники
- устройство автомобиля
Восстановитель дворников в Украине. Цены на восстановитель дворников на Prom.ua
Работает
Восстановитель для дворников Wiper Wizard
На складе
Доставка по Украине
298. 33 грн
179 грн
Купить
Работает
Восстановитель очиститель автомобильных дворников Baseus Rain Wing Wiper Repairer Серый CRXFQ-0A
На складе в г. Киев
Доставка по Украине
по 342 грн
от 5 продавцов
342 грн
Купить
TopGadget
Работает
Восстановитель очиститель автомобильных дворников Baseus Rain Wing Wiper Repairer Серый CRXFQ-0S
На складе в г. Киев
Доставка по Украине
306 — 380 грн
от 6 продавцов
306 грн
Купить
TopGadget
Работает
Восстановитель очиститель автомобильных дворников USAMS Windshield Wiper Repair Tool US-ZB246
На складе в г. Киев
Доставка по Украине
270 — 357 грн
от 6 продавцов
270 грн
Купить
TopGadget
Работает
Восстановитель (Очиститель) автомобильных дворников Baseus Rain Wing Wiper Repairer CRXFQ-0A (Серебристый)
На складе в г. Николаев
Доставка по Украине
299 грн
Купить
SmartID
Работает
Восстановитель автомобильных дворников BASEUS Rain Wing wiper repairer
На складе
Доставка по Украине
383 грн
Купить
Aircube — Твой выбор!
Работает
Восстановитель автомобильных дворников Wiper Wizard
Доставка по Украине
152 грн
Купить
Интернет-магазин Khoztovar.com.ua
Работает
Точилка Восстановитель (Очиститель) автомобильных дворников Baseus
На складе
Доставка по Украине
260 грн
Купить
VaOlDi
Работает
Восстановитель очиститель автомобильных дворников Wiper wizard
На складе
Доставка по Украине
125 грн
Купить
VaOlDi
Работает
WIPER WIZARD Восстановитель автомобильных дворников! Жми купить
Доставка из г. Винница
155. 52 грн
131.22 грн
Купить
Ваш товар
Работает
Восстановитель автомобильных дворников BASEUS Rain Wing wiper repairer
На складе
Доставка по Украине
359 грн
Купить
Mr.Gadget
Работает
Восстановитель (Очиститель) автомобильных дворников Baseus Rain Wing Wiper Repairer Silver (CRXFQ-0S)
На складе в г. Киев
Доставка по Украине
316 грн
285 грн
Купить
DATAKEY.COM.UA
Работает
Восстановитель (Очиститель) автомобильных дворников Usams Windshield Wiper Repair Tool US-ZB246 Tarnish
На складе в г. Киев
Доставка по Украине
316 грн
252.80 грн
Купить
DATAKEY.COM.UA
Работает
Восстановитель автомобильных дворников Wiper Wizard, Очиститель дворников — 200941
Доставка по Украине
298.33 грн
179 грн
Купить
Zapravka
Работает
Восстановитель автомобильных дворников Wiper Wizard Original
Доставка по Украине
173 грн
153 грн
Купить
TopTech
Смотрите также
Работает
Восстановитель щеток (дворников) — «Wiper Wisard» + 5 салфеток
На складе
Доставка по Украине
170 грн
Купить
Интернет — магазин «GetStyle»
Работает
Восстановитель автомобильных дворников Wiper Wizard, Очиститель дворников — 50683
На складе
Доставка по Украине
412. 30 грн
247.40 грн
Купить
Black Panther
Работает
Очиститель дворников Wiper Wizard | Универсальный восстановитель автомобильных дворников
Доставка по Украине
448 грн
238 грн
Купить
𝐍𝐄𝐖 𝐌𝐀𝐑𝐊𝐄𝐓– Товары высокого качества от официального представителя!
Работает
Очиститель дворников Wiper Wizard | Универсальный восстановитель автомобильных дворников
Доставка по Украине
по 238 грн
от 5 продавцов
448 грн
238 грн
Купить
𝐏𝐑𝐈𝐌𝐈𝐍𝐆 – Товары высокого качества от официального представителя!
Работает
Восстановитель щеток автомобильных дворников Wiper Wizard
Доставка по Украине
225 грн
Купить
Интернет магазин «Нужные покупки»
Работает
Восстановитель автомобильных дворников Wiper Wizard
Доставка по Украине
364 грн
182 грн
Купить
Bigemot
Работает
Восстановитель автомобильных дворников Wiper Wizard 154693
Доставка по Украине
360 грн
180 грн
Купить
Bigemot
Работает
Восстановитель автомобильных дворников WIPER WIZARD 2466 VJ
Доставка по Украине
199 — 398 грн
от 2 продавцов
398 грн
199 грн
Купить
Bigemot
Работает
Восстановитель (очиститель) автомобильных дворников Wiper Wizard 154693
Доставка по Украине
120 — 176 грн
от 4 продавцов
298 грн
149 грн
Купить
Bigemot
Работает
Ремонтник автомобильных дворников Baseus Rain Wing wiper repairer Tarnish (CRXFQ-0A) [59302]
Доставка по Украине
299 грн
219 грн
Купить
«Touch» — интернет-магазин электроники и гаджетов
Работает
Средство для восстановления автомобильных дворников WIPER WIZARD многоразовый, восстановитель дворников,
На складе в г. Измаил
Доставка по Украине
по 156.85 грн
от 5 продавцов
156.85 грн
Купить
интернет-магазин «Апельсин»
Работает
Восстановитель автомобильных дворников Wiper Wizard, Очиститель дворников
Доставка по Украине
по 320 грн
от 2 продавцов
420 грн
320 грн
Купить
Shoptops
Работает
Восстановитель дворников (стеклоочистителей) лобового стекла Baseus
Доставка из г. Луцк
350 грн
Купить
GOOODS.NET — Интернет магазин
Работает
Восстановитель автомобильных дворников WIPER WIZARD
Заканчивается
Доставка по Украине
217 — 222 грн
от 2 продавцов
271 грн
217 грн
Купить
Інтернет магазин Zakupasik
Щетки стеклоочистителя: как выбрать и когда менять?
28.11.2019
Cнежный и слякотный сезон в нашей стране может занимать от одной четверти года до девяти месяцев. И если летом «дворники» находятся в состоянии покоя, то осень и зима для них — самая «горячая» пора. Рассмотрим все виды щеток стеклоочистителя, выберем оптимальные и определимся с интервалом их замены.
Параметры «дворников»
Главная задача щеток — эффективно убирать лишнюю влагу и грязь, которая летит с дороги, от встречных машин и авто попутного направления.
При выборе новых щеток стоит ориентироваться на три основных параметра:
- Длина. Новые щетки должны иметь длину, рекомендованную производителем для вашей модели автомобиля.
В некоторых случаях на машину допускается установить дворники длиннее, нежели это рекомендует производитель. Посмотрите на зазор между щетками в положении покоя и на зону, очищаемую каждым из них. Если зазор большой, а зона очистки не доходит до кромок лобового стекла, можно примерить щетку на 1-2 сантиметра длиннее. В годы дефицита так поступали владельцы ГАЗ-24 (Волга), ставя «дворники» от микроавтобуса РАФ.
При этом длина щеток должна быть такой, чтобы при работе они не задевали друг друга. В противном случае это вызовет износ трапеции «дворников» и механизма в целом. Помимо ускоренного износа механизмов, дворники могут попросту слететь от удара о рамку лобового стекла.
- Тип крепления. Щетки должны иметь тот же тип крепления, что и старые.
Что касается типа крепления, то тут огромный разброс: за годы эволюции их количество перевалило за десяток и каждый производитель вносил свои коррективы. Плюс в том, что в комплекте со щетками прилагается набор адаптеров, призванных установить «дворники» на поводок с практически любым типом крепления. Возьмите старый «дворник» с собой, чтобы убедиться, что в упаковке с новой щеткой есть необходимый адаптер.
- Конструкция. Это уже вопрос вкуса и цены. Здесь все зависит от предпочтений и бюджета.
Рассмотрим самые массовые щетки, которые составляют 99% рынка.
Какими бывают щетки
В целом современные «дворники» делятся на три типа:
- каркасные;
- бескаркасные;
- гибридные.
Каркасные «дворники» имеют металлический или пластиковый каркас с коромыслами, а стекло чистит закрепленная на двух металлических направляющих полимерная щетка.
Преимущества таких «дворников»:
- цена: они самые дешевые;
- максимальное прилегание к стеклу даже в зоне изгибов.
Есть и недостатки:
- чем больше в конструкции механических частей, тем сильнее она подвержена износу;
- зимой каркас «дворников» покрывается льдом, переставая выполнять свои прямые обязанности по «облеганию» стекла.
Бескаркасные «дворники» — эволюционный шаг вперёд. Равномерный прижим обеспечивается за счет изогнутых пружинящих пластин, которые являются несущим элементом. К этим пластинам присоединяется крепление паводка; эти же пластины удерживают резинку стеклоочистителя. Всё это аккуратно прячется в пластиковый чехол.
Преимущества:
- дольше служит в сравнении с каркасными;
- обмерзание щетки минимальное;
- более равномерный прижим чистящей кромки к стеклу, что улучшает качество очистки;
- заметно тише за счет лучшей аэродинамики.
Недостатки тоже есть:
- из-за жесткого изгиба на особо выпуклых стеклах могут оставаться нечищенные углы;
- всё ещё присутствует проблема обмерзания щётки;
- нельзя заменить резиновую ленту — дворник меняется в сборе;
- цены за бескаркасный дворник в 2-2,5 раза выше, чем за каркасные модели.
Чтобы бескаркасный дворник идеально прилегал к стеклу, выбирать его нужно именно под ваш автомобиль с учетом изгибов лобового стекла. Или заднего, если планируете обновить все щетки разом.
Гибридные дворники — это сочетание лучших качеств первого и второго типов. По сути, гибридная щетка — это каркасный дворник, на который сверху закрепили спойлер с подвижными боковинами для улучшения аэродинамики.
Преимущества:
- хороший прижим щеток к стеклу на высоких скоростях благодаря аэродинамическому профилю кожуха;
- защита от воздействия пыли и влаги на металлический каркас;
- защита от ультрафиолетового излучения на резиновую ленту, что продлевает срок её службы.
Недостатки:
- самая высокая цена среди трех видов;
- возможно налипание снега в местах сочленения кожуха, что приводит к ухудшению качества очистки.
Подвидом гибридных щеток можно считать и так называемые «зимние дворники». Это тоже каркасная конструкция, но полностью защищенная герметичным кожухом, который предотвращает попадание воды и снега, а значит и сопутствующее обмерзание.
Из плюсов — более мягкие чистящие элементы, рассчитанные на низкую температуру, и приличный срок службы. Из минусов — размеры еще большие, чем у гибридных щеток, необходимость заменять щетки по сезону и платить за них, как за отдельный девайс.
Когда менять щетки стеклоочистителя?
«Дворники» — это расходник, и срок их службы редко превышает два сезона. Вы сами увидите и почувствуете, что щетки износились. Если «дворники» не убирают воду и грязь после одного-двух взмахов, оставляя разводы на стекле, их пора менять.
Еще одной неприятной особенностью некачественных или изношенных щеток может быть водяная пленка, которая остается после прохода по стеклу чистящего элемента: в дождь ночью эта пленка «размазывает» свет фар встречных машин, критически ухудшая видимость. Если вы ощущаете явный недостаток видимости и вас слепит каждая встречная машина — щетки пора менять.
Строгих критериев по замене дворников нет, но лучшее время — смена сезона, особенно если речь идет об осенне-зимнем периоде с долгими сумерками. Безопасность превыше всего, а она напрямую зависит от показателя видимости.
Некоторые производители наносят на спойлер бескаркасных щёток индикатор износа. Он представляет собой метку, сделанную специальной краской. При установке щетки нужно снять защитную плёнку с этой метки. Под воздействием внешней среды индикатор меняет цвет — это свидетельствует о предстоящей замене дворников на новые.
Не забывайте следить за уровнем жидкости стеклоочистителя и его температурными показателями. Выбрать «назамерзайку» в отличие от масла или тормозной жидкости очень просто.
В зависимости от температуры на улице берите соответствующую канистру: −5°, −10°, −20°. Если перепад температур не сильный, можно смешивать разные жидкости, но если грядут крепкие морозы, заранее по-максимуму используйте всю «теплую» жидкость: на сильном морозе она может некстати замерзнуть.
ЛУКОЙЛ производит зимние и летние стеклоомывающие жидкости. В отличие от обычной воды, этот состав помогает эффективнее смывать остатки насекомых и грязь и не оставляет разводов. В сравнении с другими продуктами на рынке стеклоомывающие жидкости ЛУКОЙЛ имеют приятный, ненавязчивый запах.
Ищите наши жидкости для стеклоомывателя на СТО, фирменных заправках ЛУКОЙЛ, также в официальном интернет-магазине.
К списку статей
Трапеция стеклоочистителя: привод «дворников» автомобиля
20.06.2018 #Трапеция стеклоочистителя
Трапеция стеклоочистителя: привод «дворников» автомобиляВ любом современном автомобиле присутствует стеклоочиститель, в котором привод щеток осуществляется простым механизмом — трапецией. Все о трапециях стеклоочистителей, их существующих типах, конструкции и принципе работы, а также о верном выборе и замене этих узлов — читайте в представленной статье.
Что такое трапеция стеклоочистителя?
Трапеция стеклоочистителя — привод стеклоочистителя, система тяг и рычагов, обеспечивающая возвратно-поступательные движения щеток стеклоочистителей на ветровом стекле или стекле двери задка транспортных средств.
На автомобилях, автобусах, тракторах и иной технике обязательно присутствует стеклоочиститель — вспомогательная система, обеспечивающая очистку ветрового стекла от воды и загрязнений. Современные системы имеют электрический привод, а передача усилия от электродвигателя на щетки осуществляется с помощью проложенной под стеклом системы тяг и рычагов — трапеции стеклоочистителя.
Трапеция стеклоочистителя имеет несколько функций:
- Привод щеток стеклоочистителя от электромотора;
- Формирование возвратно-поступательного движения щеток (или щетки) с необходимой амплитудой;
- В двух- и трехщеточных стеклоочистителях — обеспечение синхронного движения щеток по одинаковым или разным для каждой щетки траекториям.
Именно трапеция стеклоочистителя обеспечивает движение «дворников» по стеклу с необходимой амплитудой (размахом) и синхронностью, а неисправность этого узла частично или полностью нарушает работу всей системы. Про поломке трапеция должна быть отремонтирована или заменена в сборе, но прежде, чем приниматься за ремонт, следует разобраться в существующих типах этих механизмов, их конструкции и принципе работы.
Типы, конструкция и принцип работы трапеции стеклоочистителя
В первую очередь, все трапеции можно разделить на три типа по количеству щеток:
- Для однощеточных стеклоочистителей;
- Для двухщеточных стеклоочистителей;
- Для трехщеточных стеклоочистителей.
Схема однощеточного стеклоочистителя
Схема двухщеточного стеклоочистителя
При этом привод одной щетки нельзя назвать трапецией, так как в большинстве случае он строится только на электродвигателе с редуктором без дополнительных тяг или с одной тягой. А двух- и трехщеточные трапеции имеют принципиально одинаковое устройство и отличаются только количеством тяг.
В свою очередь, двух- и трехщеточные трапеции можно разделить на два типа по месту подключения электромотора:
- Симметричные — электродвигатель располагается в центре трапеции (между щетками), обеспечивая движение сразу обеих тяг щеток;
- Ассиметричные (несимметричные) — электродвигатель вынесен за трапецию, обеспечивая ее привод дополнительной боковой тягой.
Симметричная трапеция стеклоочистителя
Несимметричная трапеция стеклоочистителя
Сегодня наиболее всего распространены ассиметричные трапеции, они имеют довольно простое устройство. В общем случае основу конструкции составляют две шарнирно соединенных тяги, в шарнире между тягами и на конце одной из них установлены поводки — рычаги небольшой длины, жестко связанные с валиками рычагов щеток. Причем средний поводок может устанавливаться непосредственно в шарнирное соединение двух тяг (в этом случае из одной точки выходит две тяги и поводок), либо соединять собой тяги двумя шарнирами, а в средней части нести валик. В обоих случаях поводки расположены перпендикулярно тягам, что обеспечивает их отклонение при возвратно-поступательном движении тяг.
Валики выполнены в виде коротких стальных стержней, на верхней части которого нарезана резьба или предусмотрены шлицы для жесткой посадки рычагов щеток стеклоочистителей. Обычно валики располагаются в подшипниках скольжения, которые, в свою очередь, удерживаются кронштейнами с отверстиями под крепеж. Свободным концом второй тяги трапеция присоединяется к редуктору электромотора, который имеет простейшую конструкцию — в виде кривошипа, непосредственно расположенного на валу двигателя, или установленного на шестерне понижающей червячной передачи. Электродвигатель и редуктор собраны в единый блок, в котором также может располагаться концевой выключатель, обеспечивающий остановку щеток в определенном положении при выключении стеклоочистителя.
Тяги, поводки, валики и кронштейны механизма изготавливаются штамповкой из листовой стали либо гнутьем трубчатых заготовок, которые имеют высокую жесткость на изгиб. Шарниры выполняются на основе заклепок или пистонов, в местах шарнирных соединений устанавливаются пластиковые втулки и защитные колпачки, также может предусматриваться дополнительная смазка. Отверстия для шарниров в поводках зачастую выполняются овальными для обеспечения необходимой траектории движения щеток.
Работает привод стеклоочистителя следующим образом. При включении стеклоочистителя кривошип преобразует вращательное движение вала электродвигателя в возвратно-поступательное движение тяг трапеции, они отклоняются от своего среднего положения вправо и влево, и через поводки заставляют на некоторый угол проворачиваться валики — все это приводит к характерным колебаниям рычагов и расположенных на них щеток.
Аналогично устроены трапеции трехщеточных стеклоочистителей, в них только добавляется третья тяга с поводком, работа такой системы ничем не отличается от только что описанной.
Симметричные трапеции также представляют собой систему двух шарнирно соединенных тяг и поводков, однако поводки расположены на противоположных концах тяг, а в шарнире между тягами устанавливается дополнительный поводок или рычаг для соединения с редуктором электромотора. Для повышения жесткости и упрощения монтажа в такую трапецию может вводиться кронштейн — труба, соединяющая поводки щеток, в центральной части которой может располагаться площадка для монтажа электродвигателя с редуктором. Такая система не требует отдельного крепления поводков или валиков, что повышает ее удобство и надежность по сравнению с трапециями других типов.
Трапеции стеклоочистителей могут располагаться под или над ветровым стеклом в специальной нише (отсеке), образованной кузовными деталями. кронштейны с валиками рычагов щеток посредством двух или трех винтов (либо болтов) монтируются на кузов (заподлицо), а выводы валиков обычно уплотняются резиновыми кольцами или защитными колпачками/крышками. Электродвигатель с редуктором монтируется непосредственно на кузовную деталь или на кронштейн, идущий в комплекте с трапецией. Аналогично устанавливаются однощеточные стеклоочистители стекла двери задка.
Трапеция трехщеточного стеклоочистителя
Как правильно выбрать и заменить трапецию стеклоочистителя
В процессе эксплуатации стеклоочистителя детали его трапеции изнашиваются, деформируются или разрушаются — в результате весь механизм перестает нормально выполнять свои функции. О неисправности трапеции свидетельствует затрудненное движение щеток, периодические их остановки и рассинхронизация движения, также все это может сопровождаться повышенным шумом. Для выявления неисправности необходимо проверить трапецию, и, если устранить поломку нельзя — выполнить замену механизма.
На замену следует брать только те трапеции, что предназначены специального для данного автомобиля — только так можно гарантировать, что стеклоочиститель можно нормально установить и он будет надежно работать. В ряде случаев допустимо применение аналогов, однако даже на автомобилях одной модели разных годов выпуска механизмы могут отличаться креплением и конструкцией отдельных деталей (что связано с изменением конструкции кузова, расположения стекла и т. д.).
Замена трапеции должна выполняться в соответствии с инструкцией по ремонту транспортного средства. Обычно для демонтажа всего механизма достаточно снять рычаги щеток, затем вывернуть крепеж кронштейнов валиков или общего кронштейна, и вынуть трапецию в сборе с двигателем и редуктором. В некоторых автомобилях трапеция и электродвигатель снимаются по отдельности, причем доступ к их крепежу осуществляется с разных сторон ниши под ветровым стеклом. Установка нового механизма выполняется в обратном порядке, при этом может потребоваться выполнить смазку некоторых деталей. Выполняя монтаж, необходимо следить за правильностью расположения тяг, поводков и иных деталей трапеции, в противном случае может нарушиться работа механизма. Если трапеция была подобрана и установлена верно, стеклоочиститель будет надежно работать, поддерживая чистоту и прозрачность стекол в любых условиях.
Другие статьи
#Стойка стабилизатора Nissan
Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»
22. 06.2022 | Статьи о запасных частях
Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.
#Ремень приводной клиновой
Ремень приводной клиновой: надежный привод агрегатов и оборудования
15.06.2022 | Статьи о запасных частях
Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.
Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей
08.06.2022 | Статьи о запасных частях
Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.
#Палец поршневой
Палец поршневой: прочная связь поршня и шатуна
02.02.2022 | Статьи о запасных частях
В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.
Вернуться к списку статей
Лайфхак обновление дворников авто
Главная » Статьи » Лайфхак обновление дворников авто
Как восстановить старые «дворники» до состояния новых
Как вернуть старым дворникам прежнее качество очистки лобового стекла, а себе — прекрасную обзорность и безопасность, а также здорово сэкономить на «омывайке» можно всего за пару часов самостоятельной работы. Подскажет портал «АвтоВзгляд».
Весна — время постоянно загрязненного лобового стекла. «Уставшие» после долгой зимы дворники уже не справляются с потоками воды, и слякоть с дороги залепляет «ветровик», что ничего не видно? Не обязательно тут же бежать в автомагазин. Щетки стеклоочистителей продолжат качественно выполнять свою работу еще долго, если проделать несколько простых операций.
Готовим почву
Первое, что действительно нужно сделать, это как следует отмыть лобовое стекло. За время зимней эксплуатации на нем скопилось такое количество грязи, реагентов и прочих отложений, что чистить его нужно не резинкой на металлическом каркасе, а штыковой лопатой. После городских холодов, лобовое нужно отмывать спиртом или растворителем. Результат превзойдет даже самые смелые ожидания: сменив пяток тряпок, покрытых толстым слоем грязи и химии, даже повидавшее виды стекло заблистает, как новое.
Этот счастливый миг как нельзя лучше подойдет для общей оценки состояния главного автомобильного «визора»: сколы и выбоины, царапины и трещины, затертости и степень прозрачности можно определить «на глаз» и запланировать замену по необходимости. Как показывает практика, превентивный подход позволяет здорово сэкономить бюджет.
Одной из ключевых причин плохой работы стеклоочистителей является отнюдь не износ чистящего резинового слоя: грязь набивается в пружины поводков и мешает прилегать дворникам к лобовому стеклу. В девяти случаях из десяти чистка пружин, которые находятся внутри корпуса поводка, помогает решить проблему.
Сами конструкции необходимо снять, каждую из них держит один единственный болт, и хорошо промыть с разбором. Будьте предельно аккуратны, снимая пружины: они установлены с натяжением и могут при разборке соскочить, нанеся травмы. Заниматься этим следует в защитных перчатках и держать поводок как можно дальше от лица.
Разобрав и очистив прижимное устройство, можно переходить к следующей стадии — собственно, к дворникам.
Восстановление чистящего элемента
За осень и зиму на резиновых элементах дворников скапливается невероятное количество грязи, которая мешает качественной работе стеклоочистителя. Чтобы отложения убрать нам потребуется нечто большее, чем зимний стеклоомыватель: чистить дворники нужно растворителем. Уайт-спирит отлично справится с этой задачей. Только начав уборку, вы удивитесь, какое количество отложений скопилось на резинках. С растворителем нельзя переусердствовать: вместе с грязью и остатками реагента, вы смываете с чистящего полотна защитный графитовый слой.
После «банных процедур» необходимо восстановить эластичность: резинка со временем дубеет, теряя свои основные свойства. Решение задачи потребует нанесения тонкого слоя силиконовой смазки на поверхность. Щедрость в этом вопросе не нужна: излишки силикона останутся на лобовом стекле, поэтому наносим малыми порциями, втираем мягкой тряпкой и даем немного впитаться. Можно устанавливать и проводить тестовый «прогон».
Только после проведения всех вышеперечисленных операций можно трезво оценить степень износа дворника: смыв с него лишнее, стеклоочиститель начнет куда лучше справляться со своей задачей и может еще послужить. Единственный параметр, который не позволяет дальнейшую эксплуатацию — это разрывы на резинке и ее глобальный износ. А все остальное можно нивелировать своими руками за очень скромный бюджет.
Испытываем финскую резину морозами и бездорожьем Испытываем финскую резину морозами и бездорожьем
Как восстановить работу щёток стеклоочистителя
Своими руками и хотя бы на время. Применяем проверенные средства и продлеваем срок службы щеток стеклоочистителя.
Смазать бензином
Эффект кратковременный, годится для «убитых» щеток, которые уже не жалко, а новые покупать некогда. Графитовое напыление столкновение с бензином переживет плохо, а ведь оно отвечает за качество скольжения по стеклу и отсутствие скрипа. Так что отмачивать «дворники» в бензине стоит только в крайнем случае. Опять же после испарения бензина из резины состояние щетки будет еще хуже.
Обратите внимание! После смачивания бензином щетки нужно помыть теплой мыльной водой.
Смазать силиконом
Скольжение станет слишком уж крутым, как у чемпионов мира по фигурному катанию! Соответственно качество очистки стекла наоборот резко снизится.
Смазать «Уайт-спиритом»
Хорошая жидкость, и эффекты от неё интересные. Только работать с этим растворителем надо осторожно, надев средства индивидуальной защиты и в хорошо проветриваемом помещении. Опять же эффект будет краткосрочным, и старые щетки в новые «Уайт-спирит» не превратит.
Смазать глицерином
Обычный аптечный глицерин «умеет» размягчать затвердевшую резину. Перед нанесением щетку нужно очистить от пыли и грязи, а потом помыть и высушить. После нанесения глицерина на поверхность ему дают впитаться.
Помыть в горячей воде
Вода с температурой 50-60 градусов удалит поверхностный слой жира с резины. Однако держать в воде щетки придется полчаса, а эффект продлится очень недолго.
Восстановить форму щетки
Если рабочая поверхность щетки истерлась, то продлить срок службы аксессуара и вернуть чистящие свойства можно наждачной бумагой. Берете пластину негнущегося материала (прочная фанера, например), клеите к ней мелкозернистую наждачку и аккуратно обрабатываете резиновую кромку щетки так, чтобы она стала прямоугольной. Метод имеет недостатки: если обработать поверхность неравномерно, то на стекле будут оставаться широкие полосы.
Секретный способ от таинственного деда
На авторесурсе Drive2 есть пост об особом дедовском методе восстановления щеток стеклоочистителя. Потребуется «Уайт-спирит» (бензин-растворитель) и несколько сигарет. Из сигарет надо достать табак и вытряхнуть его на тряпку, смоченную в растворителе. После этого протереть тряпкой щетки. Автор метода уверяет в необычайно мощном эффекте от табака, однако проверять его слова лучше опять же на старых щетках.
Дополнительная информация:
- Плохо чистят щетки — что делать?
- Каталог щеток стеклоочистителей
Как восстановить дворники на машине
Метки:Автомобильные стеклаДворники автомобиля
Заметив, что дворники не очищают лобовое стекло как следует, многие автомобилисты решают немедленно поменять щётки. На самом деле, существует несколько способов починить очищающие элементы, подарив тем самым стеклоочистителям вторую жизнь.
Причины замены дворников
Причины плохой работы щёток
Прежде чем приступать к ремонту дворников авто, необходимо разобраться, в чём же заключается причина их плохой работы:
- Грязное лобовое стекло. Загрязнённое или маслянистое стекло автомобиля не сможет очистить даже самый лучший дворник с наиболее качественной щёткой. Некоторые автолюбители пытаются удалить песок и пыль со стекла, насыпав абразивное средство и включив дворники. Они забывают о том, что необходимо включить омыватель для того, чтобы намочить абразив. Подобная оплошность приводит к скрипу щеток стеклоочистителя, дворники двигаются по сухому стеклу, испытывая большее сопротивление. После этого щётки быстро изнашиваются и нуждаются в срочной замене;
- Неверное прилегание стеклоочистителя. Из-за этого во время своей работы дворники оставляют полосы на ветровом стекле авто.
Если они начали появляться внезапно, то проверьте пазы резиновой ленты щёток. Возможно, в них находятся частички пыли, песка либо воды. В этом случае нужно просто убрать загрязнения из кромки. Если же полосы постепенно расширяются, то износилась резиновая лента щётки стеклоочистителя. Гораздо лучше порванную ленту не починить, а заменить;
- Износ кромки щётки. Рабочая кромка нормальной щётки обладает прямоугольной формой. Уничтожая грязь, инструмент постепенно стачивается, и кромка становится овальной. Ещё одной причиной изменения формы являются механические повреждения ветрового стекла автомобиля. Некоторые водители, не задумываясь, выбрасывают такую щётку. На самом же деле, её можно легко починить.
Износ кромки щетки
Как отремонтировать щётки дворников
Способ ремонта щёток стеклоочистителей авто нужно выбирать, учитывая причину их плохой работы:
- Если вы хотите сделать резинки щёток мягче и эластичнее, окуните их в бензин. После этого аккуратно промойте их тёплой мыльной водой.
Кроме этого, можно намазать резинки дворников автомобиля силиконовой смазкой. Это средство продаётся в тюбике или в виде спрея.
- Для того чтобы обезжирить щётки стеклоочистителей, протрите их тряпкой, смоченной в Уайт-спирите. Это лёгкая маслянистая жидкость, которая прекрасно удаляет с поверхности щёток жир и загрязнения. Не забывайте, что обращаться с Уайт-спиритом нужно крайне аккуратно. Уайт спирит
Прежде чем приступать к работе, наденьте индивидуальные средства защиты. Обрабатывайте щётки дворников авто в помещении, которое хорошо проветривается. Кроме этого, обезжирить щётки стеклоочистителя можно и другим способом – просто подержать их в горячей воде в течение тридцати минут. Вода высокой температуры уничтожит поверхностный слой жира, что улучшит способность щёток очищать стёкла. Конечно, такой метод реанимирует инструменты стеклоочистителей автомобиля лишь на некоторое время.

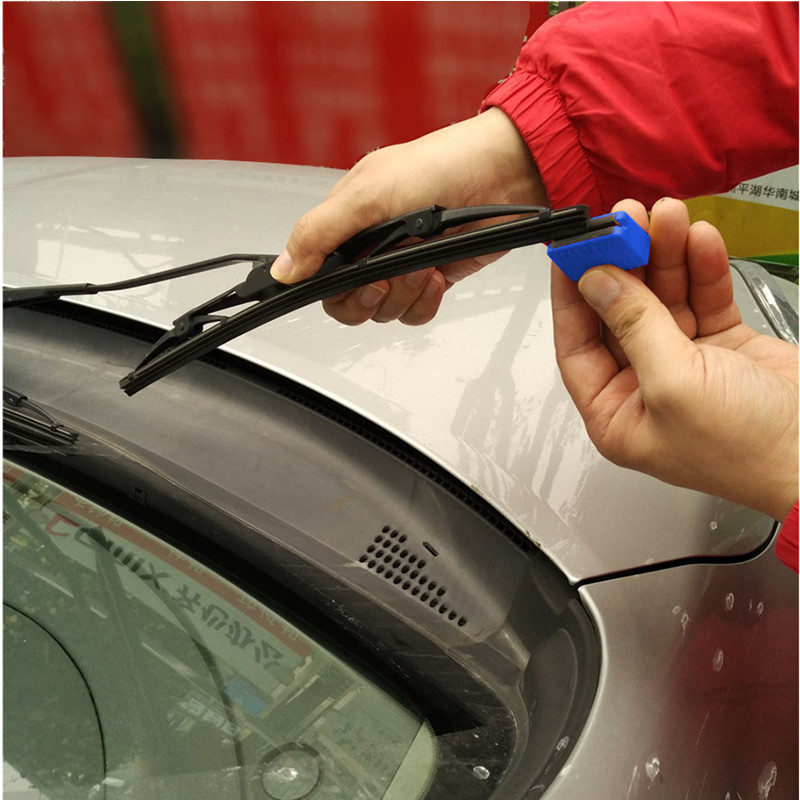

- Если дворник не очищает стекло авто из-за износа рабочей поверхности щётки, исправьте её при помощи пластины негнущегося материала и наждачной бумаги.
Для этой работы идеально подойдёт наждачка мелкой зернистости и многослойная фанера. Учтите, что чем длиннее будет пластина, тем лучше получится кромка. Приклейте на фанеру наждачную бумагу и аккуратно придайте резиновой кромке щётки прямоугольную форму. Во время работы пытайтесь исправлять форму ленты равномерно. Если вы допустите провалы, то включенный дворник автомобиля будет оставлять широкие полосы на ветровом стекле.
Как поменять щетки на дворниках
Если же резиновую ленту невозможно восстановить, а каркас стеклоочистителя ещё находится в отличном состоянии, то поменяйте её. Демонтировать эту ленту достаточно просто:
- сначала отогните отвёрткой держатели ленты
- при помощи небольших плоскогубцев разведите лапки фиксатора так, чтобы ленту можно было легко вытащить
- как вы вынули ленту, вытащите из неё упругие пластины, если они изогнуты, то обратите внимание на то, в какую сторону, для того, чтобы правильно установить пластины в паз новой ленты.
- новую ленту необходимо продеть пазом сквозь фиксаторы коромысел, если какая-то из опор фиксатора не обеспечивает лёгкое передвижение, либо же лента находится в ней чересчур свободно, то расширьте лапки или наоборот, подожмите их
- после того, как вы заправили ленту в лапки опор коромысла, то сожмите фиксатор плоскогубцами и установите щётку на дворник.
Правильно определив причину плохой работы щёток и грамотно отремонтировав их, вы избавитесь от необходимости менять стеклоочиститель. Так вы сэкономите свои средства и обеспечите себе безопасность. Через грязные стёкла водитель не просматривает всю дорогу, что может привести к весьма печальным последствиям.
Опрос: Пострадали ли Вы уже от ям на дорогах?
- Да и значительно 53%, 1015 голосов1015 голосов — 53% из всех голосов
- Да, пока незначительно 32%, 618 голосов618 голосов — 32% из всех голосов
- 158 голосов — 8% из всех голосов
- Нет, ведь у меня танк 7%, 128 голосов128 голосов — 7% из всех голосов
Опрос: Как Вы получили права?
- Сдал сам.
77%, 2012 голосов2012 голосов — 77% из всех голосов
- Купил полностью. 9%, 238 голосов238 голосов — 9% из всех голосов
- Купил только вождение. 9%, 222 голоса222 голоса — 9% из всех голосов
- У меня нет прав. 3%, 84 голоса84 голоса — 3% из всех голосов
- Подарил муж(жених) 2%, 53 голоса53 голоса — 2% из всех голосов
Читайте также: Что такое споттер для кузовного ремонта
Восстановление щеток стеклоочистителя своими руками
Диагностика и ремонт20 мая 2017
Может случиться, что щетки стеклоочистителя требуют замены гораздо чаще, чем вы рассчитывали. Разве они не были заменены в прошлом году? Но они снова оставляют полосы, уже не очищают качественно лобовое стекло и издают раздражающие звуки. Хотя «дворники» — не самый дорогой элемент в обслуживании автомобиля, стоимость складывается каждый раз, когда они требуют замены, что в общем итоге может заметно «бить по карману».
Чистое лобовое стекло – это не только приятно для вождения, но и значительно влияет на безопасность, повышая видимость и контроль над дорожной ситуацией. Основные признаки, что автомобильные «дворники» испортились:
- появление линии / полос. Резиновый элемент лезвия дворника может затвердеть или получить повреждения с возрастом или многократным протиранием посторонних предметов на лобовом стекле;
- шум. Шумные стеклоочистители, как правило, являются признаком того, что стеклоочиститель затвердел, в результате структура и крепления лезвия стеклоочистителя будут изнашиваться быстрее;
- вибрация. Затвердевшие резиновые элементы, как правило, являются причиной вибрации очистителя.
Появились такие признаки? Не спешите сразу же покупать новые щетки стеклоочистителя. В целях экономии можно попробовать их восстановить в домашних условиях. Но, прежде всего, стоить разобраться с причинами быстрого износа дворников.
Восстановление дворников своими силами
Существует несколько основных способов восстановить дворники на машине и продлить их срок службы:
- Горячая вода. Самый простым способом привести резиновые части дворников к удовлетворительному состоянию – положить их в горячую воду на полчаса-час.
Эта манипуляция поможет размягчить резину и удалит жировые отложения на её поверхности. Этот способ не принесет долговременный эффект, его стоит сочетать с другими вариантами.
- White Spirit (уайт-спирит). Эффективно удалить жир с поверхности рабочей части дворников поможет White Spirit – популярный растворитель на бензиновой основе. Эта маслянистая жидкость обладает еще и смазывающими свойствами, что значительно облегчит скольжение щеток по лобовому стеклу. Способ применения уайт-спирита – намочить кусок хлопковой тряпки или синтетическую мочалку жидкостью и протереть резиновую поверхность щетки дворника.
- Бензин. Если поместить резинки стеклоочистителя на некоторое время в бензин, достигается эффект размягчения резины, значительно повышающий ее эластичность. Эффект восстановления свойств стеклоочистителей повышается и обезжиривающими свойствами бензина.
- Глицерин. Для размягчения затвердевшей резины щеток, поможет глицерин. Это средство можно купить в аптеке. Для достижения наибольшего положительного эффекта, рабочая поверхность дворников должна быть очищена от пыли и грязи, промыта и высушена.
Суть метода – нанести глицерин на поверхность и дать ему впитаться в резину. Этот способ можно сочетать с обезжириванием бензином или уайт-спиритом.
- Механическая обработка. Если резинки на дворниках повреждены и имеют неровности на поверхности, можно попробовать выровнять их. В этом случае имеет смысл воспользоваться мелкой наждачной бумагой, для устранения дефектов. В последствии, рекомендуется обезжирить и размягчить щетки способами, представленными выше.
Важно! Все манипуляции с химическими средствами рекомендуется проводить в хорошо проветриваемых помещениях и использовать резиновые перчатки для защиты кожи рук
Несколько советов по продлению срока службы дворников
Вот пять простых способов, которые помогут максимально эффективно использовать ваши щетки стеклоочистителя:
- Поднимайте или снимайте щетки дворников, когда идет снег. Это может показаться ненужным действием, но, фактически, вы спасаете себя от потенциальной головной боли и дополнительных расходов на замену дворников.
Все дело в том, что многократные оттаивания\замерзания, способны нарушить структурную целостность резины. Потенциальную опасность представляет и включение, примерзших к лобовому стеклу, дворников
- Не очищайте лобовое стекло от обледенения с помощью дворников. Это обязательно приведет к повреждению резины острыми краями ледяной корки.
- Протирайте и очищайте щетки стеклоочистителя. Вместе с водой, на лобовое стекло попадает грязь, песок, мелкий мусор. Он может забиваться в пазы резины, постепенно разрушая ее.
- Паркуйте автомобиль в тени. Ультрафиолетовое излучение разрушает структуру резины щеток стеклоочистителя, делая ее жесткой и хрупкой. Во избежание негативного влияния солнечного света – следует парковать автомобиль в тени, когда это представляется возможным.
- Не используйте стеклоочистители «на сухую». Дворники предназначены для очистки исключительно влажной поверхности. В сухую погоду, их использование возможно только, в сочетании с работой омывателя лобового стекла.
Резюме
Щетки стеклоочистителя прослужат намного больше, если соблюдать элементарные правила эксплуатации. Но, сбои в работе дворников – не приговор. Простейшие способы их реанимации, помогут значительно продлить срок службы. Немаловажным фактором, является и правильный выбор фирмы-производителя. Покупайте только качественные щетки, проверенных брендов, обеспечьте качественный уход, и дворники прослужат не один сезон.
Метки: лобовое стекло, щётки стеклоочистителя
Схема работы стеклоочистителя — Авто журнал
Схема работы стеклоочистителя
В современных автомобилях стеклоочистители могут работать в двух режимах — непрерывном и пульсирующем, когда между следующими друг за другом взмахами щеток следует пауза. Этот второй режим очень удобен при слабом дожде и измороси. Можно ли оснастить таким устройством автомобили, у которых стеклоочиститель может работать лишь в одном режиме, и щетки, даже при слабых осадках, двигаясь непрерывно, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?
Устройство, схема которого показана на рис. 1, позволяет сделать пульсирующим режим работы стеклоочистителя, снабженного электрическим приводом.
Рис. 1. Принципиальная схема устройства управления стеклоочистителем
Оно представляет собой несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевую ступень на транзисторе Т3. Нагрузкой ключевой ступени служит электромагнитное реле Р1. Контакты Р1/1 этого реле управляют работой электродвигателя стеклоочистителя.
Одновременно с открыванием транзистора Т1 открывается и транзистор Т3. При этом срабатывает реле Р1, и включается электродвигатель. Через короткий промежуток времени транзистор T1, а вслед за ним и транзистор Т3 за кроются, и реле отключится. Однако электродвигатель останется включенным через свои блок-контакты (на схеме не показаны) до тех пор, пока не закончится цикл движения щеток. Новый цикл начнется со следующего открывания транзистора T1. Длительность паузы между взмахами плавно регулируют переменным резистором R3. Длительность паузы можно изменять в пределах 5—40 с.
Устройство смонтировано на печатной плате, показанной на рис. 2.
Рис. 2. Печатная плата устройства
Плату располагают под приборным щитком, а ручку резистора R3 выводят на лицевую панель щитка.
В устройстве использовано реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током срабатывания 50—70 мА. Транзисторы Т1—Т3 могут быть заменены любыми низкочастотными маломощными n-р-n транзисторами. Переменный резистор R3 типа СП или CТО.
В качестве переключателя В1 можно использовать установленный на автомобиле переключатель, удалив перемычку между выводами 2 и 3 (см. схему).
В положении 2 переключателя В1 стеклоочиститель работает в непрерывном режиме, а в положении 3 — в пульсирующем.
Модернизация стеклоочистителей. Стеклоочиститель-автомат.
В. Ломанович, А. Кузьминский
Стеклоочистители, устанавливаемые на некоторых современных автомобилях, работают в непрерывном режиме. Однако рационально снабдить стеклоочиститель соответствующим автоматическим устройством, обеспечивающим его периодическое включение и отключение по заданной программе. На рис. 1 приведена схема электронного устройствадля автоматического включения стеклоочистителя с заданной периодичностью.
Рис. 1. Принципиальная схема устройств для автоматического включения стеклоочистителя
Мультивибратор на транзисторах Т1 и Т2 генерирует прямоугольные импульсы, которые подаются на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1. Длительность импульсов, поступающих па вход транзистора Т3, изменяется в пределах от 1 ДО 30 с в зависимости от положения движка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1Р1 и 2P1 реле P1 включены параллельно и служат для управления двигателем стеклоочистителя.
При подключении электронного автомата к типовому стеклоочистителю нужно отсоединить зажим «3» от шасси с тем, чтобы в дальнейшем контакты 1Р1 и 2Р1 реле Р1 (см. рис. 1) можно было подключить к точке «3» и шасси (общий минус). При этом сохраняется возможность работы стеклоочистителя в обычном (неавтоматическом) режиме.
После подачи напряжения на электронное устройство реле Р1 срабатывает и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3—0,5 с после замыкания тумблера В1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см. рис. 1).
После окончания паузы контакты реле Р1 замыкаются и стеклоочиститель начинает работать. С помощью переменного резистора R2 длительность пауз можно изменять. Так же, как в режиме непрерывной работы, автостоп отключает электродвигатель только после того, как щетки стеклоочистителя займут исходное положение на ветровом стекле.
Отметим, что электронный автомат позволяет использовать стеклоочиститель в любом из режимов непрерывной работы (с малой или большой скоростью перемещения щеток). В случае отказа электронного блока работоспособность стеклоочистителя в обычном режиме сохраняется.
Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2—5 рабочих положений (например, кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Сопротивление их подбирают таким образом, чтобы получить желательную длительность паузы между включениями двигателя стеклоочистителя.
На рис. 2 приведена схема установки электронного блока на автомобиле «Москвич».
Рис. 2. Схема установки электронного блока на автомобиле «Москвич»
Выбор программы работы стеклоочистителя осуществляется с помощью многополюсного кулачкового переключателя на пять положений типа ПКМ9-1 (В1—В9), который устанавливается на щитке водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, рукоятка его находится в первом положении и стеклоочиститель не работает. Во втором положении переключателя замыкается выключатель В1 и стеклоочиститель начинает работать в непрерывном режиме с медленным перемещением щеток по ветровому стеклу. В третьем положении ПКМ9-1 кроме В1 замыкаются выключатели В2 и В3. Добавочное сопротивление Rд цепи обмотки возбуждения ОВ2 электродвигателя при этом замыкается накоротко, и стеклоочиститель переводится по второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 выключатели B1, В2 и ВЗ размыкаются, а В4, В6, В8 замыкаются. При этом подается питание на электронный блок и устанавливается первый автоматический режим с паузами в 5 с между включениями электродвигателя стеклоочистителя. В пятом положении ПКМ9-1 устанавливается второй автоматический режим с паузами в 10 с между включениями стеклоочистителя (В4, В6 и В8 разомкнуты, В5, В7 и В9 замкнуты).
Все постоянные резисторы типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Электролитические конденсаторы С1 и С2 типа К50-6 или ЭМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут быть применены маломощные низкочастотные транзисторы типа П13—П16, МП39— МП42 и другие, а в качестве Т3 — транзисторы типа МП25—МП26 с любыми буквенными индексами. Переключатель ПКМ9-1 перед установкой нужно разобрать и установить кулачки так, чтобы они обеспечивали замыкание и размыкание выключателей B1—В9 в указанной выше последовательности. Электромагнитное реле Р1 типа РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.
Налаживание автомата стеклоочистителя в основном сводится к подбору величины сопротивления резистора R3, т. е. времени, в течение которого контакты 1Р1 и 2Р1 реле Р1 остаются замкнутыми при работе устройства в автоматическом режиме. Это время не должно превышать время полного хода щеток стеклоочистителя (туда и обратно) на большой скорости, которое составляет 0,8—1 с.
Реле времени для стеклоочистителя
Многие автомобили старых типов не оборудованы реле времени для прерывистой работы стеклоочистителя, что создает неудобства при их эксплуатации. У современных автомобилей такие устройства уже имеются, однако рассчитаны они только на одно время паузы и возможность его регулировки в зависимости от дорожных условий не предусмотрена. Ниже приводится простая схема реле времени, сборка которого доступна даже начинающему радиолюбителю. Благодаря использованию однопереходного транзистора устройство обладает независимостью времени срабатывания от изменения напряжения питания и температуры окружающей среды. На рис. 1 показана схема включения прерывателя У1 в цепь двигателя стеклоочистителя У2 через тумблер с нейтральным средним положением В1.
Рис. 1, Схема включения прерывателя в цепь двигателя
Рис. 2. Принципиальная схема реле времени на однопереходном транзисторе.
Вместо тумблера В1 могут быть использованы два выключателя отдельно для непрерывной и прерывистой работы.
Прерыватель работает следующим образом. При установке тумблера В1 в положение «Прер» практически все напряжение питания оказывается приложенным к реле времени. В это время щетки стеклоочистителя стоят в исходном положении, а контакты концевого выключателя В2, управляемого электромотором M1, разомкнуты. Через резисторы R2 и R3 (рис. 2) начинает заряжаться конденсатор С1.
Постоянная времени цепочки R2 R3 С1 определяет время паузы. Когда напряжение на конденсаторе C1 достигнет величины напряжения срабатывания транзистора T1 (через время паузы), импульс С этою транзистора через резистор R5 поступит на управляющий электрод тиристора Д2 и откроет его. Электродвигатель M1 начинает вращаться и замыкает контакты концевого выключателя В2. Во время рабочего хода двигателя, до момента возврата щеток в исходное положение, контакты В2 остаются замкнутыми. За этот период конденсатор С1 разряжается через резистор R1 и диод Д1. При возврате щеток в исходное положение контакты В2 размыкаются, электродвигатель M1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехоустойчивости реле времени.
При указанных на схеме номиналах элементов R2, R3 и С1 время паузы может меняться от 1—2 до 5—7 с. Для увеличения времени паузы до 10—15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.
На рис. 3 показана схема реле времени на транзисторном аналоге однопереходного транзистора.
Рис. 3. Принципиальная схема реле времени на транзисторном аналоге однопереходного транзистора
В схеме могут быть использованы резисторы любого типа, конденсаторы С1, С2 — электролитические, типа К50-6, К52-1, К52-2, К53-1, ЭТО и т. п., диод Д1 — кремниевый, типа Д219, Д220, Д223, КД503, КД504, КД510 и т. п. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом. Однопереходный транзистор Т1 (см. рис. 2)—типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. рис. 3) — типа МП106 или МП116, транзистор Т2 — типа MПI102. МП103, МП113, КТ315, КТ342, КТ602 или КТ603.
Конструктивно реле времени размещается в небольшой коробочке, устанавливаемой за приборным щитком автомобиля таким образом, чтобы водитель имел доступ к ручке переменною резистора R2. Схематический рисунок печатной платы реле показан на рис. 4.
Рис. 4. Печатная плата реле времени:
а — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей схемы реле на транзисторном аналоге; в—печатный монтаж схемы реле на однопереходном транзисторе; г — печатный монтаж схемы реле на транзисторном аналоге
Схема работы стеклоочистителя
02.04.2016 11:15 — дата обновления страницы
Наши дополнительные сервисы и сайты:
г. С аратов
поддержка проекта:
разместите на своей странице нашу кнопку! И мы разместим на нашей странице Вашу кнопку или ссылку. Заявку прислать на e-mail
Производим обмен текстовыми ссылками
Стеклоочиститель, принцип работы, ремонт
Стеклоочиститель включается переключателем 9 (рис. 336), расположенным з блоке переключателей на облицовке панели приборов. В зависимости от положения клавиша переключателя возможно два режима работы стеклоочистителя: постоянная и прерывистая.
Постоянная работа стеклоочистителя получается при полностью нажатом клавише. Ток при этом идет от вывода аккумуляторной батареи или зажима генератора через обмотку якоря электродвигателя, минуя реле стеклоочистителя. Электродвигатель работает с постоянной скоростью, и щетки качаются с частотой 50-60 циклов в минуту.
Прерывистая работа стеклоочистителя достигается с помощью реле РС514, которое включается при среднем положении клавиша переключателя 9. Как и в предыдущем случае, ток от зажима генератора тем же путем течет до штекера L переключателя 9. Затем путь тока следующий: штекер V переключателя 9 — обмотка элекромагнита реле и параллельно через дополнительный резистор- контакты прерывателя реле — биметаллическая пластина прерывателя — штекеры 1 и D переключателя 9 — масса.
Под действием тока, протекающего по обмотке электромагнита реле, якорь притягивается к сердечнику и замыкает нижние контакты реле. Через них начинает протекать ток, питающий обмотку якоря электродвигателя и он начинает вращаться. Одновременно протекает ток по обмотке прерывателя реле. Этот ток разогревает обмотку прерывателя. Биметаллическая пластина от нагревания выгибается, и контакты прерывателя размыкаются, отключая питание обмотки электромагнита. Якорь реле возвращается в исходное положение. Нижние контакты реле размыкаются, а верхние — замыкаются, прерывая питание электродвигателя. Электродвигатель останавливается.
Рис. 336. Электрическая схема включения стеклоочистителя: а — на автомобиле ВАЗ-2101 с электродвигателем МЭ-241; б — на автомобилях ВАЗ-21011 и BA3-2103 1 — электродвигатель стеклоочистителя; 1 — реле стеклоочистителя; 3 — генератор; 4 — аккумуляторная батарея; 5 и 6 — предохранители; 7 -включатель зажигания; 8 — включатель наружного освещения; 9 — переключатель стеклоочистителя; 10, 11 и 12 — контакты включателя электродвигателя; 13 — включатель стеклоочистителя в насосе омывателя ветрового стекла
Обозначение цвета проводов: Б — белый; БЧ- белый с уерной полосой; Г — голубой; ГЧ — голубой с черной полосой; Ж — желтый; ЖЧ — желтый с черной полосой; /( — красный; Кор — коричневый; Р — розовый; Ч — черный
Поскольку ток теперь не протекает через обмотку прерывателя, то она остывает вместе с биметаллической пластиной. Пластина принимает прежнюю форму и контакты прерывателя замыкаются включая питание обмотки электромагнита. Описанный цикл повторяется вновь с частотой 9-17 раз в 1 мин.
За время одного цикла щетки завершают один двойной ход п останавливаются в нижнем положении. В начальный момент включения стеклоочистителя на прерывистую работу, пока еще не нагрелась биметаллическая пластина прерывателя, щетки могут сделать до четырех непрерывных двойных ходов.
Выключение стеклоочистителя происходит после перевода клавиша переключателя 9 в исходное положение. В этом случае ток к обмотке якоря электродвигателя подается от штекера В блока предохранителей через замкнутые контакты 10 и 12 включателя электродвигателя. В тот момент, когда щетки стеклоочистителя придут в нижнее положение, выступ кулачка червячной шестерни редуктора разомкнет контакты 10 и 12 и отключит питание обмотки якоря. Якорь электродвигателя остановится, и щетки стеклоочистителя останутся в нижнем положении.
Ремонт стеклоочистителя заключается в основном в правке деформированных тяг и рычагов рычажной системы или замене их новыми. Неисправный электродвигатель рекомендуется заменять новым. Из ремонтных работ по электродвигателю допускается только замена шестерни редуктора и зачистка коллектора.
Снятие стеклоочистителя производится из отсека двигателя в следующем порядке:
снять щетки с рычагами, отсоединить провода от аккумуляторной батареи и от электродвигателя стеклоочистителя;
отвернуть гайки осей рычагов с установочными втулками и гайки крепления кронштейна электродвигателя и снять двигатель в комплекте с рычажной системой.
На верстаке снять с электродвигателя рычажную систему, Установка производится в последовательности, обратной снятию.
Для разборки электродвигателя стеклоочистителя необходимо отвернуть винты крепления крышки редуктора и снять ее вместе с панелью. Затем отвернуть винты крепления картера редуктора к корпусу электродвигателя и разъединить их. Вынуть якорь электродвигателя.
Чтобы снять шестерню редуктора у электродвигателя МЭ-241, необходимо отвернуть гайку крепления кривошипа, снять стопорное кольцо с оси и вынуть из картера ось с шестерней и шайбами. Для снятия шестерни электродвигателя МЭ-241 А необходимо отвернуть гайку крепления шестерни и снять ее с оси.
После разборки продуть внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверить состояние щеток и коллектора. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Коллектор необходимо зачистить мелкозернистой шлифовальной шкуркой, а затем протереть чистой тряпкой, слегка смазанной техническим вазелином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить новым. Проверить, нет ли следов заедания на шейках вала якоря. При необходимости зачистить их мелкозернистой шлифовальной шкуркой.
При сборке следует отводить щетки от коллектора, чтобы не поломать их и не повредить их кромок. При сборке электродвигателя МЭ-241 вставлять якорь в корпус необходимо с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их.
После сборки необходимо проверить электродвигатель на стенде .
Как работает привод, поводок и другие узлы стеклоочистителя?
Система стеклоочистки включает в себя множество элементов, соединенных между собой и выполняющих одну важную функцию — очищение лобового стекла от грязи. Если по каким-то причинам система перестает работать, обзорность дороги для водителя будет ухудшена, соответственно, это может повлиять на его безопасность. Какие функции выполняет поводок стеклоочистителя, и из каких элементов состоит система — узнайте из этой статьи.
Особенности устройства и схема стеклоочистителя
Система стеклоочистки состоит из таких элементов:
- Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод заднего стеклоочистителя также устанавливается только в автомобили в кузове хэтчбек или универсал.

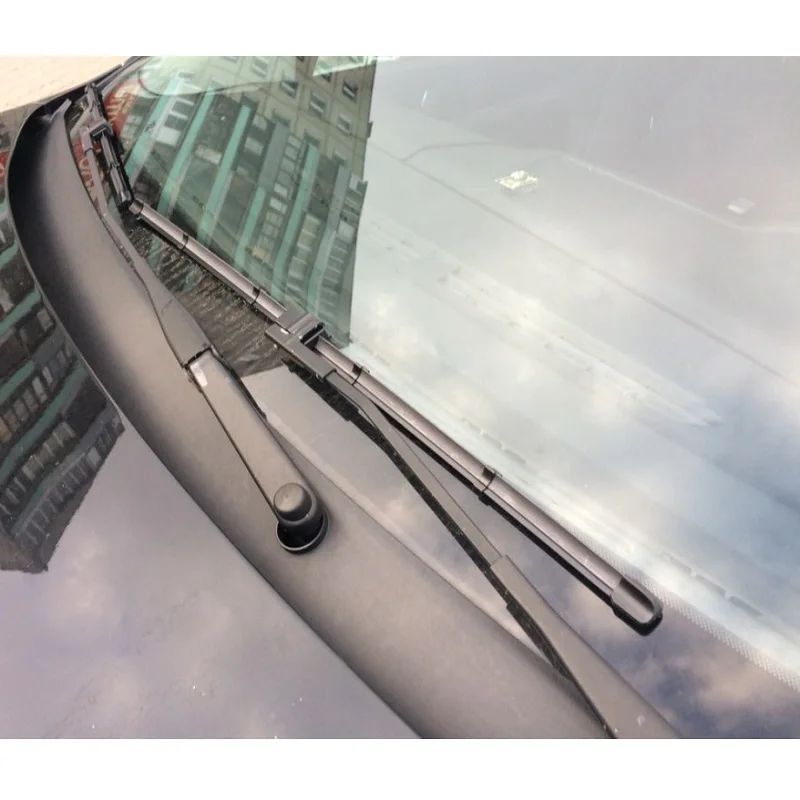

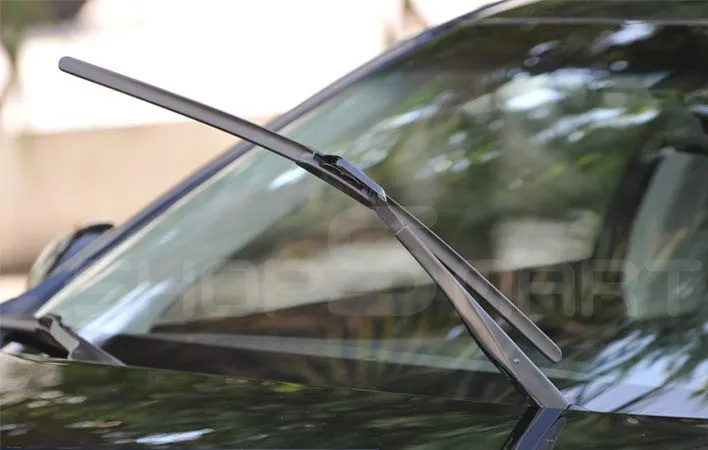

- Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
- Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
- Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
- Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
- Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
- Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
- В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам.
Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
- Мотор омывателя, который осуществляет подачу воды или омывающей жидкости на стекла.
- Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
- Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.
Фотогалерея «Элементы системы»
Принцип работы привода, двигателя и прочих узлов механизма
Если схема и устройство стеклоочистителя не вызывает вопросов, перейдем к следующему пункту — принципу работы. Держатель щетки стеклоочистителя вместе с установленным на нем лезвием передвигается влево и вправо, что позволяет практически полностью очистить ветровое стекло. Как сказано выше, с помощью переключателя водитель может отрегулировать скорость, с которой держатель щетки стеклоочистителя будет передвигаться. Некоторые современные авто комплектуются скрытыми очистителям. В данном случае механизм стеклоочистителя устанавливается под лобовым стеклом, а когда водителю нужно включить дворники, устройство выдвигает вверх этот механизм, который после отключения «спрячется» обратно.
В целом очистители для лобового и заднего стекла — это практически идентичные изделия, но и в их работе есть отличия. К примеру, держатель щетки стеклоочистителя может работать только в одном режиме, без возможности регулировки. То есть если передние дворники являются частью целой системы, включающей в себя множество элементов и блок управления, то задний дворник имеет только одну функцию. Одним из основных компонентов омывателя считается насос, предназначенный для активации электромотора системы.
Вкратце рассмотрим принцип действия системы:
- Водитель жмет на подрулевой переключатель, подавая управляющему блоку сигнал о необходимости включения дворников, а также подаче воды.
- Посредством работа электромотора жидкость начинает передаваться по шлангам через форсунки на лобовое или заднее стекло.
- Держатель щетки стеклоочистителя начинает вращаться под воздействием электродвигателя, которому управляющее устройство отправило сигнал — с какой скоростью держатели должны двигаться.
- При кратковременной подаче жидкости на стекло подается определенный объем. Когда вода перестает поступать, дворники еще какое-то время работают, обычно это 1-3 взмаха (автор видео — канал Фольксваген центр РУС-ЛАН).
Подбор щеток
При выборе дворников необходимо руководствоваться такими критериями:
- Длина. Один из основных показателей — длина — подбирается в соответствии с моделью авто или с учетом размера уже установленного изделия.
- Способ крепления изделий. Если кронштейны для фиксации не будет совпадать, вы просто не сможете установить изделия.
- Качество — не менее важный критерий. Чем качественнее будут изделия, тем дольше они смогут прослужить.
Как показывает практика, качественные продукты всегда стоят дороже, а эксперты советуют не экономить на приобретении изделий, поскольку они напрямую влияют на видимость. Мы рекомендуем подбирать дворники в соответствии с маркой авто, поскольку это позволит наиболее точно выбрать необходимый размер.
Кроме того, оптимальнее всего выбирать изделия в соответствии с сезоном — они могут быть как летними, так и зимними. Следует учитывать, что зимние варианты оснащаются специальными лезвиями, которые не замерзают и не леденеют на морозе. В зависимости от ситуации, можно произвести не полную замену изделия, а только одного лезвия, разумеется, если остальные элементы поводка в нормальном состоянии.
Видео «Особенности замены»
Как производится замена очистителей без съемника и что нужно при этом учитывать — узнайте из видео (автор — канал AssistanceTV).
Схема стеклоочистителя
Требования к стеклоочистителям.
Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.
На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым.
При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.
На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.
Способы подключения стеклоочистителей.
Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.
При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.
Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.
Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.
На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.
Схема стеклоочистителя работа.
Нулевое положение.
Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.
Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.
Первое положение.
При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.
Второе положение.
Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.
Microsoft: В Украине продолжаются кибератаки Data Wiper
Вы не смогли посетить Transform 2022? Ознакомьтесь со всеми сессиями саммита в нашей доступной библиотеке прямо сейчас! Смотрите здесь.
Microsoft предупредила, что группа, стоящая за кибератаками «HermeticWiper» — серией атак вредоносного ПО с очисткой данных, которые поразили многочисленные украинские организации 23 февраля, — остается постоянной угрозой.
Предупреждение появилось в рамках опубликованного сегодня обновления Microsoft о кибератаках, которые компания отслеживала в Украине.
В этом обновлении в основном собраны и прояснены детали серии атак с использованием вайперов, о которых сообщалось ранее и которые на прошлой неделе поразили украинское правительство и гражданские организации. Но обновление также подразумевает, что наблюдались дополнительные атаки вайперов, которые пока не разглашаются.
В частности, Microsoft указывает, что на данный момент «сохраняется риск» со стороны злоумышленника, стоящего за атаками HermeticWiper.
Событие
MetaBeat 2022
MetaBeat соберет лидеров мнений, чтобы дать рекомендации о том, как технология метавселенной изменит способ общения и ведения бизнеса во всех отраслях, 4 октября в Сан-Франциско, Калифорния.
Зарегистрируйтесь здесь
Череда кибератак Wiper совпала с неспровоцированным наращиванием Россией войск, вторжением и смертоносным нападением на соседнюю Украину. Россия не упоминается в сегодняшнем обновлении блога Microsoft Security Response Center (MSRC).
Обновление MSRC также следует за сообщением в блоге президента Microsoft Брэда Смита в понедельник, в котором он заявил, что некоторые недавние кибератаки на гражданские объекты в Украине «вызывают серьезную обеспокоенность в соответствии с Женевской конвенцией».
HermeticWiper
Во-первых, обновление блога MSRC проясняет неясность: вредоносное ПО Wiper, которое другие исследователи назвали HermeticWiper, на самом деле является тем же самым вредоносным ПО, что и Wiper, который Смит назвал «FoxBlade» в своем Сообщение в понедельник в блоге.
Первоначальные атаки HermeticWiper/FoxBlade 23 февраля поразили организации, «преимущественно расположенные в Украине или связанные с ней», говорится в блоге Microsoft. Другие исследователи отмечают, что HermeticWiper поразил украинские организации за несколько часов до вторжения России в Украину.
Атаки HermeticWiper затронули «сотни систем, охватывающих различные правительственные, информационные технологии, финансовый сектор и энергетические организации», сообщает Microsoft.
Больше всего беспокоит, однако, очевидное открытие Microsoft о том, что кибератаки HermeticWiper не прекратились 23 февраля. Хотя компания не предоставила подробностей, Microsoft, похоже, описывает постоянный риск со стороны злоумышленника, стоящего за атаками HermeticWiper/FoxBlade.
«Microsoft оценивает, что по-прежнему существует риск деструктивной деятельности со стороны этой группы, поскольку с 23 февраля мы наблюдаем последующие вторжения с использованием этих вредоносных возможностей», — говорится в обновлении сообщения в блоге компании.
Компания VentureBeat связалась с Microsoft, чтобы узнать, может ли компания указать, когда она наблюдала другие атаки с использованием HermeticWiper/FoxBlade, а также дату самой последней атаки с использованием этой вредоносной программы.
Microsoft не указала авторство кибератак HermeticWiper/FoxBlade, заявив, что компания «не связала [вредоносное ПО Wiper] с ранее известной группой активности угроз».
После атак вайперов, таких как HermeticWiper, ФБР и Федеральное агентство по кибербезопасности и безопасности инфраструктуры (CISA) несколько дней назад опубликовали предупреждение о возможности того, что вредоносное ПО вайпера, обнаруженное в Украине, может в конечном итоге повлиять на организации за пределами страны.
«Вероятны дальнейшие разрушительные кибератаки на организации в Украине, которые могут непреднамеренно распространиться на организации в других странах», — говорится в бюллетене CISA и ФБР.
Другие вайперы
В сегодняшнем сообщении в блоге Microsoft сообщила, что отслеживает еще два штамма вредоносного ПО, связанного с этим злоумышленником, стоящим за HermeticWiper. Эти семейства вредоносных программ были идентифицированы исследователями ESET во вторник: HermeticWizard, описанный ESET как червь, используемый для распространения HermeticWiper, и HermeticRansom, форма программы-вымогателя-приманки. (Microsoft называет HermeticRansom именем «SonicVote» и помещает HermeticWizard под зонтиком FoxBlade в своей схеме наименования).
В обновлении блога MSRC добавлено, что Microsoft известно о вредоносном ПО Wiper, которое исследователи ESET назвали IsaacWiper и которое впервые было раскрыто ESET во вторник. IsaacWiper, который Microsoft называет Lasainraw, представляет собой «ограниченную разрушительную атаку вредоносного ПО», говорится в обновлении блога.
Что касается IsaacWiper/Lasainraw, «Microsoft продолжает расследование этого инцидента и в настоящее время не связывает его с известной активностью угроз», — говорится в блоге.
Как упоминалось в разделе о HermeticWiper, Microsoft характеризует общую активность вайперов в Украине как продолжающуюся. В обновлении блога отмечается, что Microsoft «продолжает наблюдать разрушительные атаки вредоносных программ, затрагивающие организации в Украине».
VentureBeat связалась с Microsoft, чтобы спросить, означает ли это, что компания наблюдала другие недавние атаки Wiper в Украине, помимо тех, которые перечислены в блоге. VentureBeat также спросила, может ли Microsoft сказать, когда в Украине произошла последняя атака вайпера, которую она наблюдала.
В целом, в связи с кибератаками Wiper в Украине, «мы оцениваем предполагаемую цель этих атак как разрушение, деградацию и уничтожение целевых ресурсов», — говорится в обновленном сообщении Microsoft.
Целевые атаки
Упоминание о том, что атака была «направлена» на определенные ресурсы, перекликается с тем, что Смит сказал в своем посте в понедельник, когда он заявил, что «недавние и продолжающиеся кибератаки [в Украине] были точно нацелены. Он отметил, что до сих пор не наблюдалось использования «технологии неизбирательного вредоносного ПО», как в атаках NotPetya 2017 года.
В обновлении блога MSRC не упоминаются несколько недавних кибератак в Украине, о которых Смит упоминал в своем посте в понедельник. Смит, например, упомянул недавние кибератаки в Украине против «сельскохозяйственного сектора, служб экстренного реагирования [и] усилий по оказанию гуманитарной помощи». Блог MSRC, по-видимому, не содержит подробностей об этих инцидентах кибератак, поскольку нет прямого упоминания о том, что какая-либо из этих целей пострадала от какой-либо из атак, обсуждаемых в посте.
В публикации отмечается, что атака WhisperGate 13 января — первая в серии разрушительных атак вредоносного ПО на украинские организации — действительно затронула некоторые некоммерческие организации в Украине.
Microsoft не указывает конкретных атрибутов какой-либо из атак в обновлении блога, говоря только, что «некоторые из этих угроз, по оценкам, более тесно связаны с интересами национального государства, в то время как другие, похоже, более оппортунистически пытаются воспользоваться событиями вокруг конфликта».
«Мы наблюдали атаки с повторным использованием компонентов известных вредоносных программ, которые часто покрываются существующими обнаружениями, в то время как другие использовали специализированные вредоносные программы, для которых Microsoft создала новые комплексные средства защиты», — говорится в сообщении компании.
Ссылаясь на известного эксперта по кибератакам, The Washington Post и VentureBeat сообщили в воскресенье, что вредоносное ПО, удаляющее данные, поразило украинский пограничный пункт в предыдущие дни. По словам эксперта, генерального директора HypaSec Криса Кубецки, атака стеклоочистителей вынудила пограничников обрабатывать беженцев, покидающих страну, с карандашом и бумагой, и способствовала длительному ожиданию пересечения границы в Румынии.
Впервые о кибератаке на украинский пограничный пункт сообщило издание Washington Post. Государственная пограничная служба Украины и Служба безопасности Украины не ответили на электронные письма с запросами о нападении.
В своем сообщении в блоге в понедельник, заявив, что некоторые недавние кибератаки на Украину «… вызывают серьезную озабоченность в соответствии с Женевской конвенцией», Смит сослался на международный договор, который определяет то, что обычно называют «военными преступлениями». Правительство Украины является клиентом Microsoft, как и «многие другие организации» в Украине, отметил он в блоге.
Миссия VentureBeat состоит в том, чтобы стать цифровой городской площадью для лиц, принимающих технические решения, для получения знаний о передовых корпоративных технологиях и заключения сделок. Откройте для себя наши брифинги.
С обновлением Tesla 2022.12 вы можете добавить обогреватели сидений, дворники и многое другое обратно в панель запуска [видео]
Будущая особенность
Автор: Нуно Кристовао
Теперь вы можете добавить обогреватели сидений обратно в панель запуска
Stealth2blaze/Reddit/Отредактировано не приложением Tesla
Tesla начала выпускать последнее обновление программного обеспечения с 2022. 12.1.
Одной из самых больших особенностей этого релиза является возможность дополнительной настройки лаунчера.
С выпуском v11 в декабре прошлого года Tesla представила персонализированный лаунчер, но при этом также удалила некоторые функции, которые ранее были доступны в лаунчере.
Дворники были перемещены в меню управления. В то время как подогревы сидений, кнопки оттаивания переднего и заднего стекол были перенесены в раздел климата.
В версии 2022.12.1 Tesla добавляет возможность вернуть все эти кнопки обратно, если вы захотите.
В дополнение ко всем предыдущим приложениям, которые можно было включить в панель запуска, в версии 2022.12 добавлена возможность добавлять в панель запуска функции размораживания спереди и сзади, обогреватели сидений и стеклоочистители.
Tesla также добавляет возможность добавить кнопку обогрева рулевого колеса в панель запуска, если ваш автомобиль оснащен ею.
