Установка фаркопа на Ларгус своими руками: пошаговая инструкция

Метки:LADA Largus

Содержание

Установка фаркопа
Подключение фаркопа

Установка фаркопа — это один из наиболее действенных способов увеличения грузоподъемности автомобиля. Это очень простое устройство, которое тем не менее может выполнять множество функций. Сейчас многие автомобили оснащаются фаркопами еще в заводских цехах, однако ко многим представителям продукции отечественного производителя, в том числе и к автомобилю «Лада Ларгус» это не относится. И все автовладельцы встают перед выбором: воспользоваться услугам автомастерской или же установить фаркоп своими руками. Услуги автомастерской могут обойтись довольно дорого, в отличие от самостоятельной установки. Однако во втором случае вам нужно будет самостоятельно закупить все необходимые детали и вникнуть в алгоритм выполнения работ.

Фаркоп для Лады Ларгус: начинаем установку

Что требуется для установки фаркопа на автомобиль «Лада Ларгус» своими руками:

устройство с шаровым ходом и вмонтированными «проушинами»;
прочная трубка из железа длиной в один метр или больше;
металлическое перекрытие-уголок длиной в 50 сантиметров;
крепежные материалы, обеспечивающие прочное и надежное крепление: гайки, винты и шайбы.

Прежде всего, необходимо строго определить, какую разновидность устройства вы хотите получить по окончании работ. «Лада Ларгус», как правило, оснащается стационарным или съемным фаркопом.

Установка стационарного фаркопа своими руками значительно проще: он монтируется к кузову посредством обыкновенной сварки. Съемный же фаркоп подразумевает регулярный демонтаж и возвращение на место. Он не уступает стационарному по прочности и более эстетичен. Однако для его установки понадобится множество дополнительных креплений.

Схема сборки фаркопа для Лады Ларгус

Установка фаркопа

Чтобы установить фаркоп на автомобиль «Лада Ларгус», вам не потребуется дополнительного сверления: устройство крепится на заранее подготовленное в заводских условиях место и смотрится весьма органично. Алгоритм действий по установке фаркопа на автомобиль «Лада Ларгус» своими руками выглядит следующим образом:

После установки следует проверить, не прижимается ли фаркоп к бамперу, и не закрывает ли он глушитель. После этого необходимо затянуть все крепежные компоненты и вернуть на место защитный экран.

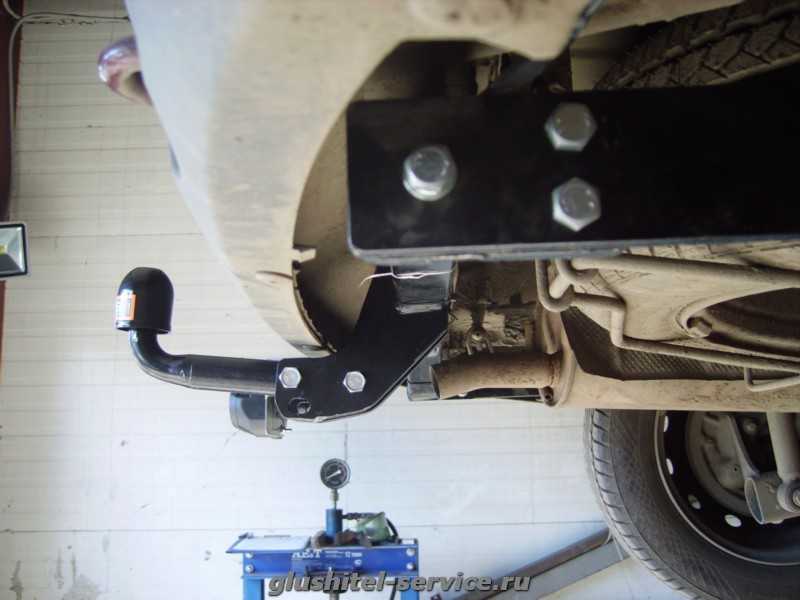

Места крепления фаркопа: завершаем установку

Подключение фаркопа

Установить фаркоп на бампер автомобиля «Лада Ларгус» — это еще полдела. После того как устройство установлено, необходимо подключить его к электрической системе автомобиля. Перед тем как приступить к работе следует в обязательном порядке извлечь задние фары авто. После этого — провести кабели фаркопа через штатные отверстия (они же используются во время подключения парктроника на автомобиль «Лада Ларгус»). После этого необходимо просверлить пробку и протянуть через нее все кабели. В одном комплекте с фаркопом всегда идут хомуты, которыми и закрепляется проводка на фаркопной балке.

Электрика левого разъема подключается по следующей схеме:

Оранжевый кабель — стоп-сигнальные огни.
Черный кабель — вес.
Розовый кабель — задние противотуманные фары (можно не подключать, если нет необходимости).

Зеленый кабель — левый поворотный огонь.
Голубой кабель — габаритные огни.

Подключение электрики фаркопа

Правый разъем подключается по следующей схеме:

Оранжевый кабель — стоп-сигнальные огни.
Голубой кабель — габаритные огни.
Черный кабель — вес.
Желтый кабель — огонь заднего хода (можно не подключать, если нет необходимости).
Серый кабель — правый поворотный огонь.

Подключаем правый разъем фаркопа

Именно так производится подсоединение к штепсельному разъему. Перед тем как электрика устройства начнет работать, необходимо надеть заглушку и задний резиновый уплотнитель от розетки. После этого можно считать, что фаркоп на «Ларгус» был успешно установлен.
