Установка электростеклоподъемников своими руками — как правильно установить электростеклоподъемники

Наш автопром редко устанавливает электрические стеклоподъемники на такие автомобили, как, например, ВАЗ 2109. Впрочем, во время серийного выпуска «девятки», электроподъемники вообще не использовались на отечественных автомобилях. В настоящее время все наоборот, механическая ручка уходит в историю, ведь теперь даже стала возможна установка электроподъемников своими руками. За это огромное спасибо отечественной промышленности, которая занимается выпуском электроподъемников для автомобилей, не оборудованных ими изначально. Дальнейший разговор пойдет как раз об установке стеклоподъемников такого типа.

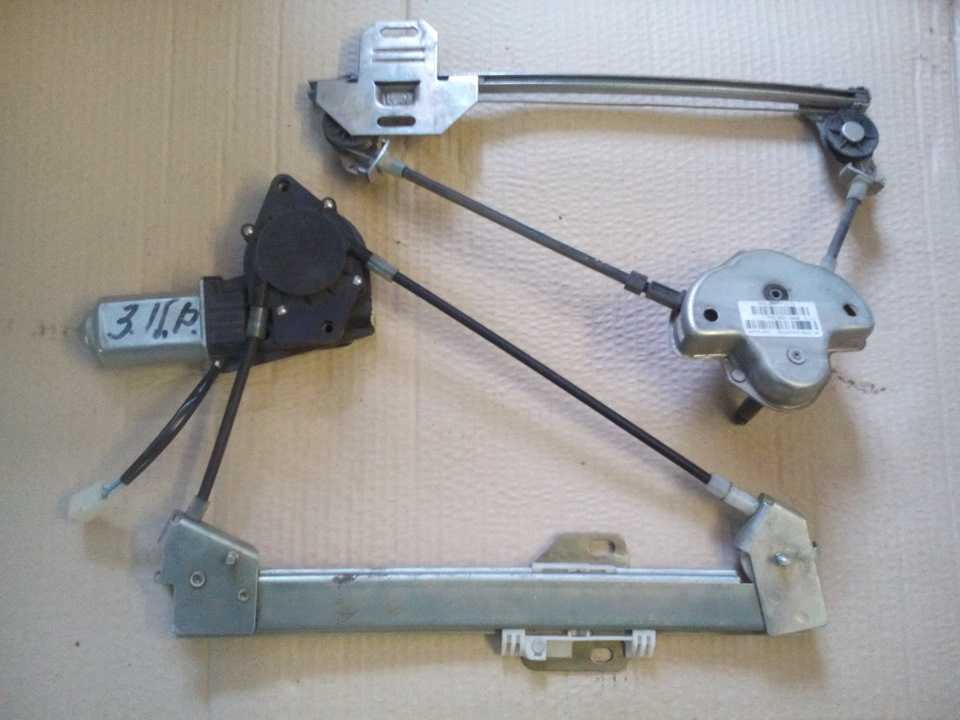

Электроподъемники бывают нескольких видов:

тросиковыми – самые слабые, медленные и дешевые. Если на них сгорает моторчик, то можно с легкостью произвести его замену;
реечными – слабоватые и требующие регулярного смазывания в процессе эксплуатации;
шарнирно-рычажными – быстрыми, негромкими и достаточно мощными (например, примерзшие стекла для них не проблема).

Электроподъемники и ВАЗ 2106

Установить электроподъемники на ВАЗ 2106 не только несложно, но даже гораздо проще, чем на другие модели, такие как 2105 или 2107. Упрощает данную процедуру наличие в «шестерке» так называемого ветровичка. В современных магазинах представлено огромное количество вариантов стеклоподъемников, а средняя цена колеблется в пределах 100$. При выборе основное внимание нужно уделять производителю, например, европейские стеклоподъемники гораздо надежнее китайских, можно приобрести и отечественную систему, но она зачастую может быть не доукомплектована.

Самая трудная задача – протащить трубки с заранее проложенными проводами из-под торпеды в дверь, что усложняется, если автомобиль оснащен центральным замком или подогревом стекол.

Шарнирно-рычажной электроподъемник «Гранат» на ВАЗ 2109

Комплектация этого вида стеклоподъемников обычно предусматривает наличие:

электропроводки;
кнопок;

заглушек;
требуемой крепежной фурнитуры;
резиновых манжет, необходимых для протягивания проводки из стойки внутрь двери.

Немного другим устройством и более сложным процессом установки отличаются «Катран» и «Беркут», при этом по качественным характеристикам они не уступают вышеописанным.

Прежде чем приступать к монтажу, необходимо убедиться в том, что бортовая сеть автомобиля отключена от питания аккумулятора. Также можно отдельно отключить цепи, одна из которых питает прикуриватель, а вторая подсвечивает приборную панель, так как именно сюда нужно будет подключить проводку, питающую стеклоподъемники.

Схема подключения электростеклоподъемников Гранат

Итак, приступим:

Нужно снять обивку с дверей. Ее очень легко снимать, только нужно не забыть приобрести крепежные пистоны.

Теперь переходим к демонтажу механизма, за счет которого работает штатный ручной подъемник. Стекло при этом следует зафиксировать (для этого пригодится канцелярский скотч) в таком положении, которое обеспечивает оптимальный доступ к месту его крепежа с подъемным механизмом. Затем переходим к откручиванию крепежных болтов, отвечающих за соединение стекла и штатного стеклоподъемника.
Снимаем трапецию – направляющую, отвечающую за стандартный механизм стеклоподъемника. Для этого нужно открутить 1 гайку внизу, 2 посередине и 1 вверху. Также откручиваем 3 гайки, которые фиксируют стеклоподъемник с ручкой вращения, теперь его можно вынуть, а когда отсоединение устройства завершено, можно приступать к установке нового электрического.
Для крепления нового устройства потребуются только стандартные крепежи, сверлить ничего не нужно. Механизм стеклоподъемника должен быть установлен во внутренней полости двери через самое крупное технологическое отверстие. Только «собранный» вид (положение стекла «открыто») позволит вставить конструкцию внутрь. Для крепления механизма изнутри используется 2 шпильки, вставляемые в соответствующие отверстия, ранее предназначавшие для фиксации средней части направляющей стандартного стеклоподъемника. Следующий этап – это совмещение креплений на рычажной системе стеклоподъемника с креплениями, расположенными на стекле, с последующей их фиксацией при помощи болтов.
Кстати, в случае если в конструкции имеются трущиеся детали, их необходимо тщательно смазать.

Все работы, относящиеся к механической части завершены, далее нужно переходить к электрической. Сначала нужно прикинуть, где будет находиться проводка, основная цель которой соединить электрический мотор, приводящий в движение подъемник и кнопку-активатор. При этом самую большую сложность может вызвать следующий момент: проводка должна переходить от двери к стойке, а затем из стойки уходить под панель приборов.

Проложенный провод не должен соприкасаться с движущимися частями двери и самим механизмом электростеклоподъемников.

После того как все работы выполнены, можно вернуть на место обшивку и наслаждаться результатом.

Фото

Демонтаж штатного механизма

Вынимаем старый стеклоподъемник

Устанавливаем новый механизм

Крепление в верхнем отверстии

Крепим рейку внизу

Совмещаем каретку со стеклодержателем

Закрепляем стекло к каретке

Видео

В этом видеоматериале показана установка электростеклоподъемников на ВАЗ 2107:

Как установить электростеклоподъемники на ВАЗ + Видео

Форма поиска

Поиск

Вы здесь

Главная → Электрика автомобиля → Установка электростеклоподъемников на ВАЗ своими руками

Каждый водитель бюджетного автомобиля хочет сделать его чуточку комфортнее. В основном, это решение касается салона автомобиля, где функционал и удобство только привлекают. В этой статьей мы расскажем, как установить электростеклоподъемники на ВАЗ, и распишем этот процесс максимально подробнее.

Что может пригодиться при установке ЭСП?

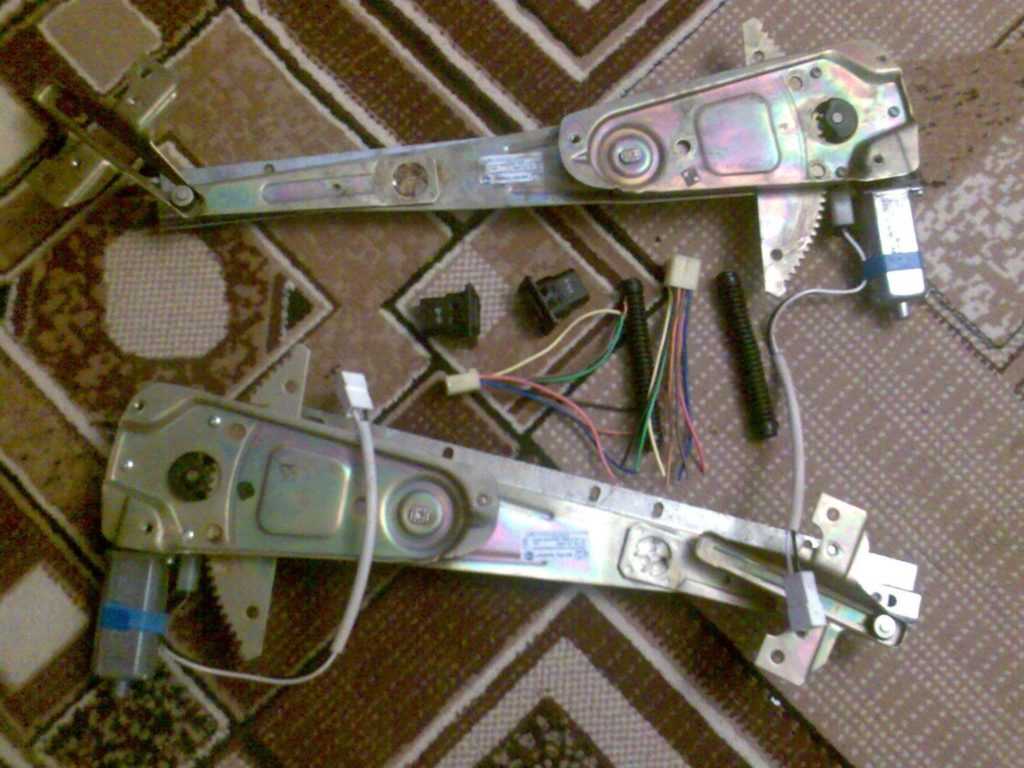

Прежде всего, необходимо приобрести комплект различных устройств, включающих в себя: органы управления и исполнительное устройство. Заранее следует определиться с выбором стеклоподъемников, их количеством и цене. Естественно, выбирая более качественные и эффективные подъемники, цена на них будет значительно выше.

Условно можно выделить следующие виды электрических стеклоподъемников:

Планочные стеклоподъемники являются одними из самых надежных. Кроме того, они обладают большой скоростью работы и минимальным уровнем шума в процессе опускания и подниманием стекла. Единственным их недостатком можно считать только большую стоимость комплектов.
Тросовые устройства являются низшим звеном в линейке стеклоподъемников, так как обладают более низкими характеристиками. Однако их стоимость и простота установки заметно перечеркивает их минусы.
Реечные электрические стеклоподъемники включают в себя недостатки и преимущества других видов устройств, а потому являются связующим звеном между ними. Именно поэтому, многие водители делают свой выбор именно в пользу рейки.

После того, как вы определились с выбором вида стеклоподъемников, необходимо определиться с фирмой-изготовителем. Для этого можно использовать различные тесты и обзоры, которых в интернете достаточно много. Различия в конструкции тоже имеют большое влияние на процесс монтажа, так как многие автомобили уже оборудованы посадочными крепежами для установки соответствующих устройств, а другие будут нуждаться в переделке внутренней части двери. Тем не менее, переделывание крепежных частей не представляется сложным.

Дальнейшим выбором будет считаться количество стеклоподъемников. Обычно, автолюбители ограничиваются двумя и устанавливают их только на передних дверях автомобиля. Вы же, можете монтировать их и на задние двери.

Видео — Установка ЭСП на классику ВАЗ

Как установить электрические стеклоподъемники на ВАЗ 2110?

После выбора соответствующих устройств, можно приступать к установке стеклоподъемников на двери. Для этого автомобиль устанавливается на ровную и открытую поверхность, где есть возможность широкого открывания двери, а с аккумулятора снимается «минусовая» клемма.

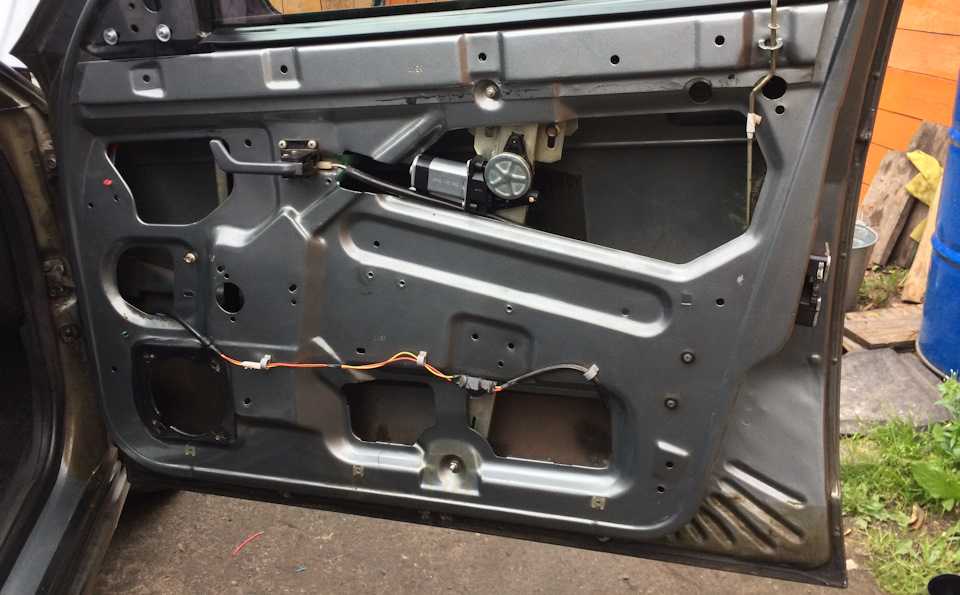

Разберите дверную панель и снимите старый механизм подъема и опускания. Для этого стекло слегка опускают, и гаечным ключом выкручивают крепление обоймы от механизма старого стеклоподъемника.

Внимание! При разборке стеклоподъемника проявляйте особую осторожность, дело в том, что не зафиксированное стекло может упасть в нижнюю часть дверной панели и разбиться. В таком случае, дело может не ограничить установкой только стеклоподъемников.

Далее выворачивается гайка, расположенная вверху. Она предназначена для верхнего крепления специальной направляющей. То же самое проделывается с остальными направляющими и после этого, выкручивается старый механизм вместе с тросом.
Набор проводов, которые входят в купленный комплект, нужно собрать специальный жгут, который присоединяется в штекер монтажного блока. По два провода выводятся под обшивкой на внутреннюю часть дверей. В месте выхода провода из-под крыла и в месте входа в дверь необходимо оставить определенный запас, который при открывании двери не позволит проводам порваться. Однако, такой запас не должен допускать провисания провода, иначе он выйдет наружу и может повредиться в месте закрывания дверной щели.

Если кнопки управления электрическим стеклоподъемником планируется сделать на дверной ручке, то третий провод также выводится в дверную панель. В остальных случаях, ее за панелью протягивают на торпеду или под полом выводят на переключатель, расположенный между сидениями.
Теперь необходимо вырезать некоторую часть защитной пленки, чтобы она не мешала работе электрического мотора. Через специальное отверстие вверху панели вставьте электропривод со всеми навесными механизмами и закрепите на месте прежнего механического стеклоподъемника. Если стеклоподъемник устанавливается на задней двери, то привод можно вставить через нижнее отверстие в углу.
Проведите сборку остальных деталей и присоедините провода из жгута в соответствии со схемой соединения. Определитесь с местом установки кнопки переключения и монтируйте ее в нужном месте. В кнопки также вставляют специальные провода в соответствии со схемой подключения.
После этого, на аккумулятор одевается минусовая клемма, и работа стеклоподъемника проверяется путем опускания и поднимания стекла до упора. После этого обойма стекла затягивается и проводится нужная регулировка работы механизма.
Теперь соберите все дверные обшивки и надежно спрячьте провода там, где они выступают за ее пределы.

На этом установка электростеклоподъемников на ВАЗ завершена. Как видите, это совсем не сложная процедура и требует от водителя элементарных представлений о принципе действия опускающего устройства, а также минимальные знания в чтении электрических схем. Самостоятельное решение вопроса поможет вам сэкономить не малые деньги на услугах мастеров автосервиса и даст вам небольшой опыт эксплуатации и обслуживания автомобиля.

Установка комплекта стеклоподъемников — MotionWindows.

com

Если вы ищете комплект для установки стеклоподъемников, возможно, вы чувствуете себя немного ошеломленным количеством доступных опций и брендов. Вы не можете просто зайти в любой магазин автозапчастей и найти комплекты стеклоподъемников. В некоторых магазинах продается только одна марка, в то время как в других продаются комплекты стеклоподъемников нескольких марок.

Если вы не знаете, где приобрести комплекты стеклоподъемников для вашего автомобиля, мы составили эту статью, чтобы показать, какие шаги необходимо выполнить для самостоятельной установки стеклоподъемников.

Что такое комплект электростеклоподъемников и чем он вам полезен?

Комплект электрических стеклоподъемников позволяет управлять электрическими стеклоподъемниками вашего автомобиля или грузовика с помощью переключателя, а не с помощью рукоятки, которая изначально поставлялась с вашим автомобилем. Если это звучит как то, что вас заинтересует, то установка комплекта стеклоподъемников может быть для вас.

Когда впервые были представлены комплекты стеклоподъемников, они работали только для одного стеклоподъемника на комплект. Следовательно, вам пришлось бы заказывать отдельные комплекты стеклоподъемников, если бы вы хотели, чтобы все четыре окна в вашем автомобиле работали с электроприводом.

Современные комплекты стеклоподъемников позволяют одновременно управлять несколькими стеклоподъемниками с помощью переключателя, что идеально, если в машине есть дети, которые часто дерутся из-за переключателей стеклоподъемников.

Преимущества установки комплекта электростеклоподъемников в вашем автомобиле

Установка комплекта электростеклоподъемников — отличное вложение средств, если электрические стеклоподъемники звучат так, как если бы вы пользовались ими и получали от этого выгоду.

Вот несколько преимуществ комплекта электростеклоподъемников, которые следует учитывать:

Нет необходимости в электрических стеклоподъемниках, если они вам не нужны.

позволяют управлять более чем одним выключателем питания одновременно, что идеально, если в вашем автомобиле есть дети, которые часто дерутся из-за выключателей стеклоподъемников.
Их легко и быстро установить.
Они совместимы со стеклоподъемниками, которые работают неправильно или сломаны, что позволяет использовать их снова после установки комплекта.
Простое управление комплектом электрических стеклоподъемников избавляет от необходимости забираться в машину снаружи, поэтому вы можете включить стекло со стороны пассажира, если кто-то ждет вас снаружи.
Установка комплекта электростеклоподъемников не окупится, если электростеклоподъемники не являются приоритетом для вашей семьи. Тем не менее, они будут интересны другим членам вашей семьи или друзьям и родственникам, часто навещающим вас.

На что обратить внимание при покупке комплекта для переоборудования стеклоподъемников

При выборе лучшего комплекта для переоборудования стеклоподъемников необходимо учитывать все. Многие опции и переменные влияют на функциональность и внешний вид вашего автомобиля. В следующем списке представлены некоторые важные вещи, о которых следует подумать, прежде чем принимать решение о покупке:

1.) Проверьте запасные части автомобиля и трудозатраты на установку новых стеклоподъемников

Существует два основных варианта замены сломанного стеклоподъемника: замена всего узла новой деталью заводского типа или покупка комплекта для переоборудования предназначен для работы с вашими существующими частями автомобиля.

Если вы выберете заводскую деталь, стоимость установки будет зависеть от типа вашего автомобиля и доступности стеклоподъемника. Кроме того, вам может понадобиться нанять механика, а гарантия может не распространяться на работу. Если вы выберете комплект для переоборудования, стоимость установки может варьироваться в зависимости от того, какую марку и модель вы покупаете.

Большинство брендов предоставляют онлайн-ресурсы и видеоролики, которые инструктируют вас по установке их продукта; эти ресурсы позволяют вам увидеть, будет ли делать это самостоятельно относительно просто и рентабельно.

2.) Учитывайте сложность установки

Имейте в виду, что некоторые комплекты для переоборудования установить проще, чем другие. Если вы хотите сэкономить время и избежать разочарований в процессе установки, выберите продукт заводского типа, который идеально сочетается с оригинальными деталями вашего автомобиля.

3.) Ознакомьтесь с гарантийной политикой продукта

На некоторые комплекты предоставляется пожизненная гарантия, которая гарантирует, что вы будете получать бесплатные детали на протяжении всего срока владения автомобилем. К сожалению, другие предоставляют гарантию только на один год, а это означает, что вам нужно будет покупать запасные части после истечения срока гарантии.

Тем не менее, другие производители не предоставляют никаких гарантий, а это означает, что если ваш комплект для переоборудования выйдет из строя после истечения срока возврата, вам придется заплатить за запасные части.

4.) Найдите комплект по доступной цене

Цена может быть самым важным фактором, который вас волнует, учитывая все расходы, связанные с покупкой нового автомобиля. Некоторые комплекты требуют профессиональной установки, поскольку они заменяют все компоненты, в то время как другие заменяют только одну конкретную деталь. Имейте в виду, что плата за профессиональную установку не включена в общую стоимость.

Если требуется профессиональная экспертиза, вы понесете дополнительные расходы в дополнение к комплекту. В то же время другие могут включать услуги по установке в стоимость комплекта.

5.) Определите тип вашего транспортного средства

Имейте в виду, что существует два основных типа транспортных средств для переоборудования стеклоподъемников: легковые и грузовые автомобили. Автомобили намного легче переоборудовать, потому что они имеют большую полость за дверной панелью, а это означает, что вам не нужно будет вырезать металл вашего автомобиля, чтобы освободить место для выключателей и жгутов проводов.

С другой стороны, грузовики требуют обширной резки и сверления, чтобы установить все необходимые компоненты за дверной панелью. Кроме того, помните, что некоторые комплекты предназначены для всех типов автомобилей, а другие совместимы только с определенными годами или моделями.

6.) Определите тип дополнительных деталей, необходимых для установки

В некоторые комплекты входят все необходимые компоненты, в то время как для других требуется дополнительная проводка или переключатели. Кроме того, в некоторые комплекты входит приемник заводского типа, который должен быть жестко подключен к электрической системе вашего автомобиля. Другими словами, некоторые комплекты требуют профессиональной установки, поскольку они заменяют все компоненты стеклоподъемников, в то время как другие заменяют только одну конкретную деталь.

Кроме того, установка электрического стеклоподъемника может потребовать замены самого стекла. Значит, вам понадобятся качественные. Motion Windows имеет множество стеклянных окон, которые подходят для вашей новой системы стеклоподъемников.

Узнайте больше о нашей продукции на нашем веб-сайте или позвоните нам сегодня, чтобы получить бесплатное предложение.
