принцип работы и особенности установки

Главная действующая сила, лежащая в основе работы дымохода и вытяжной вентиляции – тяга. Это физическое явление, основанное на разнице давлений в верхней и нижней части трубы. При правильном расчете ее длины и диаметра в системе всегда будет хорошая тяга, которая выводит наружу продукты сгорания твердого топлива, а также обеспечивает поступление свежего воздуха.

установка дефлектора

Но на практике дымоход /вентиляция не всегда работают достаточно эффективно. Для повышения производительности и усиления тяги используются дополнительные приспособления, в том числе дефлекторы.

Что представляет собой дефлектор

Это металлическая насадка из оцинкованной или нержавеющей стали, которая надевается на верхнюю часть дымохода или вентиляционного узла на крыше.

В основе работы дефлектора лежит физический закон Бернулли, согласно которому при сужении просвета вытяжной трубы скорость воздушного потока увеличивается. При повышении скорости потока вытяжные газы разрежаются, создавая область низкого давления, благодаря которой возникает тяга. Согласно подсчетам, установка дефлектора на дымоход повышает КПД отопительной системы на 20-25%.

Дефлектор состоит из нескольких элементов – металлического патрубка, который устанавливается на дымоходе, диффузора, внешнего кольца и защитного элемента (зонта).

Важно! Конструкция дефлектора достаточно простая, и ее при необходимости можно изготовить своими руками. Для этого требуется лист из оцинкованной или нержавеющей стали и крепежные элементы для соединения составляющих между собой. Но можно приобрести и готовые конструкции в соответствии с диаметром и расположением дымохода.

Для чего нужен дефлектор

Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.

Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.

Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.

Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.

Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.

Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).

Принцип работы дефлектора

В основе действия дефлектора лежит использование силы ветра. Он обтекает конструкцию со всех сторон и проникает внутрь дефлектора, создавая упорядоченный воздушный поток. Приспособление как бы захватывает дым и отработанные газы из дымохода, выводя их наружу. При прохождении воздушного потока внутри дефлектора не возникают завихрения, благодаря чему дым и угарный газ не уходят обратно в систему.

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

размеры

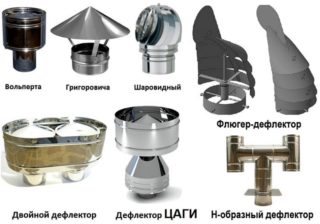

На практике используются пять основных видов дефлекторов:

  • ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
  • Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
  • Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
  • Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
  • Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

  • Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
  • Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

виды

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

установка

Для установки дефлектора потребуются инструменты и материалы:

  • электродрель;
  • саморезы;
  • резьбовые шпильки;
  • гайки;
  • рожковые ключи;
  • металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

  1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
  2. Аналогичным способом наносятся метки на широкой части диффузора.
  3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
  4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
  5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

цаги

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Ошибки установки и возможные проблемы

Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.

флюгер

При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.

Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.

Другие ошибки в установке, снижающие эффективность работы устройства:

  • монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
  • установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.

Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно,

ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.

Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.

Монтаж дефлекторов (колпака) на дымоход для кровли зданий своими руками | Турбодефлектор вентиляции

При решении задач, связанных с дымоотведением или созданием вентиляционных контуров нужно уделить достаточно внимания созданию хорошего уровня тяги.

Чтобы добиться нужного эффекта поставьте дефлектор. В этом материале мы расскажем вам о монтаже этой детали своими руками, его свойствах и разновидностях.

Дефлектор — это важный элемент дымохода.

Крылья

Прибор применяемый для усиления тяги в вентиляционных и газоотводящих каналах называют дефлектором. Его также монтируют для защиты канала от проникновения внутрь влаги и частиц мусора.

Мы разберем особенности установки таких разновидностей устройства:

  • классической;
  • флюгера;
  • дефлектора для вентиляции.

Каждая модель обладает определенынми особенностями. Учтите их во время крепления на оголовок дымоотводящего канала. Информация будет полезной для решения таких задач, как монтаж колпаков на крыше (в том числе, скатной) котельных и других зданий. Кровля может мягкой, из профнастила и других стройматериалов.

Ставить этот вид колпака на дымоход несложно. Классический прибор установить сможет практически любой человек. Для решения этой задачи не нужно иметь какие-либо специальные знания и навыки.

Сравнение

Для выполнения работы нужно заранее подготовить:

  1. Инструментарий.
  2. Сам дефлектор.

При осуществлении монтажа может понадобиться две лестницы. Одна нужна для того, чтобы подняться на крышу, а вторая — на конек.

Процедура установки осуществляется достаточно просто.

Для этого нужно выполнить следующие шаги:

  1. Зафиксировать нижнюю часть прибора на устье дымохода с помощью специальных болтов.
  2. Далее монтируют верхнюю часть колпака (диффузор) посредством использования хомутов.
  3. На третьем шаге выполните монтаж защитного козырька. Для этого используйте кронштейны.

После закрепления классического устройства на дымоход качество тяги возрастет на порядок. Цена изготовления данного устройства небольшая. Поэтому не стоит экономить на его установке.

Установка проибора с ветрозащитным элементом производится по определенному алгоритму.

Операция выполняется следующим образом:

  1. Внутрь дымоотводящего канала укрепляют на двух уровнях верхний и нижний подшипники. Кроме того, нужно закрепить вертикальную ось.
  2. Полуцилиндрическую ширму, крышу и полотно флюгера ставят на вертикальную ось.

Помните, что нижний подшипник выполняет функцию упора для оси. Обязательно надежно закрепите его внутри канала.

Многослойный

Принцип работы дефлектора-флюгера достаточно своеобразная. После изменения направления ветра, флюгер начинает проворачиваться. Вместе с ним двигается штора, закрывающая канал от воздействия ветра. Поэтому дым начинает выходить с подветренной стороны дымохода.

Прием ветровые потоки скользят по полуцилиндрической ширме, усиливая тягу. Чтобы ветровой флюгер вместе с полотном легко вращался, нужно смазывать подшипники оголовка. В холодное время года, необходимо также сбивать наледи, возникающие из появления конденсата.

Данную разновидность прибора лучше всего использовать в регионах с мягким климатом и не слишком суровыми зимами. Поскольку обслуживать это устройство достаточно тяжело в условиях очень низких температур.

Для повышения тяги в приточных каналах вентиляционного назначения лучше всего использовать дефлекторы Цаги. Они характеризуются простой конструкцией. Поэтому их можно быстро изготовить своими руками.

Рассматриваемый колпак может обладать различным сечением. Он оснащен специальным цилиндром. Чтобы добиться бесперебойной работы устройства он должен быть установлен на расстоянии от ста до ста шестидесяти сантиметром выше кровли.

Конструкция данного устройства состоит из:

Острая верхушка

  • зонтика;
  • корпуса;
  • набора кронштейнов;
  • специального диффузора;
  • входного патрубка.

Установка прибора не требует сильных усилий. Справиться с ней достаточно легко. Важно осуществить монтаж устройства в зоне свободного продува. Категорически нельзя монтировать дефлектор в аэродинамической тени, которую создают расположенные рядом постройки.

Устройство ставится на верхнюю часть канала. Нижний цилиндр фиксируется болтами. Посредством кронштейнов крепится диффузор. Колпак компонуется на фиксаторов. Важно, закрепить каждую деталь устройства надежно. Обязательно проверьте работу задвижки, которая позволит регулировать тягу при сильно ветре.

Правильное выполнение всех рекомендаций позволит вам создать эффективно работающий вентиляционный канал. Отметим, что дефлекторы Цаги также можно применять для оснащения дымоотводящих труб.

Монтаж рассматриваемых устройств должен проходить в полном соответствии с существующими техническими требованиями.

На крыше

Прежде всего речь идет о СНиП 41-01-2003. В нем указаны основные требования, связанные с монтажом вентиляционных и газоходных систем.

Установку дефлекторов можно выполнить самостоятельно. Как вы уже поняли, это довольно простая задача. Справиться с ней сможет практически любой человек. Но если вы сомневаетесь в своих силах, обратитесь за помощью к специалистам.

Стоимость их услуг небольшая. Поэтому привлечь к выполнению работ стороннего специалиста не будет накладно.

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Схема потоков

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении. Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет.

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

  • плоской квадратной;
  • квадратной;
  • круглой.

Размер производимых насадок варьируется от десяти до шестидесяти восьми сантиметров.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

На столе

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Рассматриваемые турбины имеют уникальные свойства. Изделия подходят для создания вытяжки и дымоходов газовых котлов лучше, чем другие приборы.

К их плюсам можно отнести:

  1. Срок эксплуатации — до пятнадцати лет.
  2. Простое обслуживание и экологичность.
  3. Красивый внешний вид, позволяющий применять изделие на жилых домах.
  4. Стойкость к сильном потокам воздуха. Компоненты прибора соединены качественно. Даже сильные потоки воздуха не сдвинут его с места.
  5. Хорошо выводит влагу. Предупреждает возникновение капель конденсата на крыше и стенах сооружения.
  6. Верхняя часть турбодефлектора подвижная. Она лучше разряжает воздух и не позволяет нагреваться зданию. Изделия снижает расходы на отопление и кондиционирование.
  7. Прочность. Рассматриваемая продукция делается из оцинкованной стали или алюминиевых сплавов.
  8. Не допускает проникновения в дымоходную конструкцию дождя, снега или мусора.
  9. Не потребляет электроэнергию. Прибор функционирует за счет воздействия силы ветра.

У изделия есть и минусы. В безветренных условиях головка прибора не будет крутиться. А это негативно отразиться на показателях тяги. Если головка прекратила свое движения зимой в период выпадения снега или дождя, она может примерзнуть. В этом случае, прибор прекратит свое вращение. Поэтому придется лезть на крышу и удалять с него излишки влаги. Это позволит восстановить его функционирование.

Чтобы поставить ротационную турбину нет нужды обладать какими-либо серьезными знаниями или навыками. Изделие обладает малыми размерами и массой. Его монтаж сможет осуществить всего один человек. В среднем на монтирование турбодефлектора у вас уйдет от силы два часа. Монтаж изделия выполняют в самом высоком месте кровли и вдоль конька. Дистанция до других дефлекторов должна соответствовать, как минимум, четырем метрам.

Чтобы исключить попадания внутрь снега изделие нужно монтировать на достаточной высоте. В самих воздуховодах допустимо применение задвижек для регулирования вентиляционных процессов.

Помните, что уровень температуры внутри канала не должен быть больше ста градусов. Для отвода газов с высокой температурой, нужно использовать специальные насадки.

Черчение

Пример установки дефлектора на часть вент. каналов с переходом

Ротационные турбины допустимо создавать своими руками. Для этого нужен чертеж прибора. Для создания прибора не потребуется владеть серьезными навыками и знаниями. Прибор можно также приобрести. На рынке очень много компаний предлагающих свои изделия. Прежде, чем покупать детально изучите рынок. Помните, что каждый производитель утверждает, что его продукция лучшая. Это далеко не всегда так.

Дефлектор на дымоход своими руками чертежи и инструкция по монтажу

Самодельный дефлектор Вольперта – Григоровича. Как самому сделать дефлектор и улучшить тягу в трубе печи.

Независимо от того, какая модель дефлектора выбрана для изготовления своими руками, работы ведутся в определённой последовательности. Сначала делают замеры печной трубы и на основании таблиц и чертежей выполняют расчёт параметров выбранной конструкции. Далее составляют развёртку корпуса дефлектора и чертежи деталей с реальными размерами.

В качестве примера покажем, как можно построить одну из самых популярных в нашей стране конструкций — дефлектор ЦАГИ. Такой отражатель на дымоход можно сделать своими руками даже при минимальных слесарных навыках.

https://www.youtube.com/watch?v=

Прежде чем приступить к работе, следует подготовить такие материалы и инструменты:

  • листовую оцинкованную или нержавеющую сталь толщиной до 1 мм;
  • плотный картон для изготовления лекал;
  • карандаш;
  • линейку;
  • циркуль;
  • чертилку из инструментальной стали;
  • плоскогубцы;
  • ножницы — канцелярские и по металлу;
  • дрель и свёрла для работы со сталью;
  • заклёпочник.

Для постройки вращающихся дефлекторов дополнительно понадобятся подшипники, металлические трубы и прутки, болты, гайки и инструмент для нарезания резьбы.

Прежде чем приступать к раскрою металла, необходимо рассчитать параметры конструкции и сделать чертежи. Для определения размеров дефлектора требуется измерить внутренний диаметр трубы дымохода (d) и произвести расчёт по следующим соотношениям:

  • ширина внешнего кольца — 2d;
  • высота внешней части с колпаком — 1,2d d/2;
  • диаметр диффузора в верхней части — 1,25d;
  • диаметр козырька (зонта) варьируется в пределах от 1,7d до 1,9d;
  • высота крепления внешнего кольца — d/2.
Чертёж дефлектора

На чертёж дефлектора ЦАГИ наносятся пропорции сторон, необходимые для определения размеров отдельных элементов

Для удобства расчётов внешние параметры дефлекторов внесены в таблицу, где они представлены для печных труб самых распространённых размеров.

Самым распространённым способом отвода газов сгорания (дымоходы) и вентиляции во всём мире является естественная тяга, которая возникает благодаря разнице температур и давления в помещении и на улице, но именно в этом и состоит проблема, так как летом грани стираются. Здесь может быть два решения: создание принудительной тяги при помощи электродвигателя с крыльчаткой либо установка дефлектора Вольперта-Григоровича или другой модели, которую можно собрать своими руками (чертеж прилагается).

Каждый из этих дефлекторов предназначен для улучшения тяги

Дефлектор — это устройство, которое улучшает тягу в трубе. Делает это он за счет того, что в результате обтекания дефлектора воздухом, образуются области пониженного давления непосредственно над трубой. А это влечет подсос воздуха (или печных газов) из трубы. Т.е. возникает эффект удлинения, подъема трубы примерно на 15-20%.

Но и этого зачастую более чем достаточно, что бы обеспечить хорошую тягу в коротких (невысоких) трубах. Дефлекторы известны достаточно давно, со времен открытия законов аэродинамики, однако массово применяются они только на промышленных системах. И хотя их изготовление весьма простое и по силу каждому, причиной их отсутствия на наших трубах служит исключительно невежество и недостаток информации.

Существует много систем дефлекторов: ЦАГИ, Вольперта-Григоровича, Ханженкова и др. Но наиболее распространенным вариантом для отопления является именно дефлектор Вольперта – Григоровича. Хотя по некоторым отзывам, дефлектор ЦАГИ зарекомендовал себя лучше для вентиляционных систем.

Схема дефлектора достаточно проста. Над трубой устанавливается усеченный конус – диффузор, так, что бы труба немного в него входила. Над трубой устанавливается защитный зонт, как обычно. Но для компенсации вреда (зоны повышенного давления под зонтом), под зонтом крепится перевернутый конус. В результате, внутри этой конструкции при боковом обдуве ветром образуется пониженное давление, и дым более охотно устремляется из трубы наружу.

Прежде чем приступить к изготовлению дефлектора, надо рассчитать его размеры. Все они имеют привязку к диаметру трубы. (Если труба квадратная, то делают квадратный дефлектор, хотя он и хуже работает из-за угловатости). Диаметр трубы считают за исходную величину D. А все остальные размеры рассчитываются с соответствующими эскизу коэффициентами.

Диаметр диффузора внизу – 2D, вверху – 1,5D, высота диффузора – 1,5D. «Погружение» трубы в диффузор — на 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором – по 0,25D. Все эти зависимости получены в результате продувки дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендовано их придерживаться.

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальный материал для дефлектора была бы тонкая нержавейка. Но вполне подойдет и обычная оцинкованная сталь. Прослужит она много лет, а сделать новый – работы на несколько часов. В расчетах размеров заготовок вам поможет статья «Как рассчитать выкройку конуса».

Что бы не морочится с загибами и заворотами стали, я применил вытяжные заклепки и заклепочник. Поскольку герметичность тут совершенно не нужна, скреплять края выкройки заклепками значительно быстрее. Удобно использовать какую либо оправку в виде висящего бруска, на который надевается диффузор. Удерживая деталь, сверлим отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» ее заклепочником. Быстрое и надежное крепление. Заклепку слегка поправляем небольшим молотком.

Так же делаем и конусы зонта и отражателя, но пока не соединяем их между собой. Для крепления зонта к диффузору на нужной высоте я применил отрезки резьбовой шпильки. Для устойчивого крепления достаточно 3-х, расположенных трехлучевой звездой. На диффузоре шпильки крепятся в специальных петлях, сделанных из полоски металла и так же прикрепленных к диффузору заклепками. Шпильки просто ввинчиваются в петли и фиксируются гайками. Такая система позволяет очень точно и быстро выставить зонт на нужную высоту.

В обратном конусе сверлятся 3 отверстия и обратный конус фиксируется гайками с гроверными шайбами на нужной высоте. Теперь можно закрепить и защитный зонт. Поскольку он немного больше по диаметру, чем обратный конус, по его периметру в нескольких местах выступающий край надрезается на ширину 1-2 см.

Теперь осталось закрепить дефлектор непосредственно на трубе. Для этого удобно использовать короткий отрезок трубы, что бы не спеша и качественно соединить его в дефлектором, а затем уже установить всю конструкцию на дымовой трубе.

Разметив и просверлив нужные отверстия и в диффузоре и в трубе, фиксируем дефлектор так же с помощью резьбовых шпилек, обеспечив нужную величину захода трубы в диффузор. Теперь можно устанавливать все на трубу.

Возможно, кому то конструкция покажется несколько громоздкой. Однако дефлектор реально значительно улучшает тягу в трубе. Даже при незначительном ветре тяга даже в холодной печи ощущается весьма явственно «голой рукой» и на слух. Во время горения, еще при розжиге печи тяга возрастает по мере прогревания трубы. А сильный ветер создает очень значительную тягу, словно в топке подают воздух принудительно, как при наддуве.

По субьективным ощущениям и опыту, труба высотой ок. 3 метров работает так же как при высоте 5 метров. Если топливник печи не перегружен топливом, и обеспечен хороший подвод воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив на изготовление дефлектора всего несколько часов, вы сможете значительно улучшить процесс горения в ваших печах.

Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.

Данная разновидность устройства наиболее эффективная и популярная. Поэтому о ней мы поговорим более детально.

Этот дефлектор часто ставят на дымовые трубы газовых котлов. Ключевая фишка данной конструкции состоит в наличие под зонтом перевернутого конуса. Поэтому во время бокового обдува в канале возникает пониженное давление, и продукты горения устремляются из газохода наружу.

При сильном ветре «сверху вниз» давление в зоне дефлектора может наоборот повышаться. Этот момент нужно учесть при проектировании и монтаже дымоотводящей системы. Но в большинстве случаев обдув происходит именно сбоку. Поэтому рассматриваемая разновидность изделий подойдет для большинства газоходов.

Выглядят они следующим образом:

  • диаметр диффузора: снизу — 2*D, сверху — 1.5*D;
  • высота диффузора — 1.5*D;
  • погружение канала в диффузор — 0.15*D;
  • высота обоих конусов зонтика — 0.25*D;
  • расстояние между диффузором и колпаком — 0.25*D.

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Как самому соорудить дефлектор

Если в вашей дымовой трубе есть отверстие, птицы часто находят заманчивым проникновение внутрь. В дымовых трубах маленькие коричневатые черные птицы с склонностью к строительству гнездят дымоход. Наличие этих птиц в дымоходе может быть довольно раздражающим — они вокальные маленькие педерасты!

Когда вы оказываетесь в затруднительном положении из-за дымовых трубок, которые классифицируются как виды, находящиеся под угрозой исчезновения, мало что можно сделать с юридической точки зрения. Закон о миграции мигрирующих птиц, федеральное постановление, предотвращает удаление быстрых яиц и цыплят дымохода.

  • Медь;
  • Оцинкованное железо;
  • Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

Дымоходы и большинство других птиц с меньшей вероятностью возвращаются в место гнездования, если гнездо было удалено. Несколько животных могут попасть в ваш дымоход, включая белок и летучие мыши. Еноты, обычно женщины, проникают в дымоходы к родам и заботятся о щенках. Ужасные, как и они, мамы-еноты иногда удается не только попасть внутрь дымохода, но пройти через дымовую полку или прямо над камином.

И вот как можно сделать дефлектор:

  1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
  3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
  4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
  5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Дефлектор цаги чертежи и развертки деталей

Енот — это животное, которого вы никогда не захотите повесить, поскольку они известны тем, что несут различные болезни. Еноты являются родиной ошибок, таких как блохи и клещи, которые вы или ваши домашние животные можете получить, а также такие болезни, как бешенство и круглый червь.

К счастью, есть способы удалить маму и ее детей из дымохода. Если вы не против запаха, такие предметы, как моча хищника, могут избавиться от енотов. Гуманный метод удаления — это живая ловушка. Вероятно, вы захотите поймать мать, пока она проходит через или даже пытается напугать ее каким-то образом. Младенцы до сих пор не выносят большую часть битвы, поэтому довольно просто добраться до каминов и схватить их.

Установка дефлектора на дымоход

 С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая.

Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Медь
  2. Оцинкованная сталь
  3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

  • Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Дефлектор цаги чертежи и развертки деталей

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

  1. цилиндр
  2. диффузор
  3. зонт, который защищает дымоход от проникновения мусора и осадков
  4. кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

  • Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
  • Ножницы для резки по металлу.
  • Заклепочник.
  • Дрель и сверла по металлу.
  • Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

Посадочный диаметрШиринаВысотаВысота основания
16027026070
20029029070
250350345110
300400365110
315400365110
355450385110
400495465140
500615635225
630790700250

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

  • Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
  • Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
  • Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к спец

Что такое Дефлектор вентиляционный? Принцип работы и устройство +Видео

Вентиляционный дефлекторЕсли правильно спроектировать систему вентиляции, то она обеспечит доступ воздуха внутрь помещения. Основным критерием работы системы вентиляции является наличие хорошей тяги, но пыль и мусор, попавшие в систему способны нарушить её работу. Чтобы избежать этого специалисты советуют установку вентиляционного дефлектора. Что собой представляет дефлектор вентиляционной системы, мы разберем далее.

Принцип действия дефлектора

РАзновидности вентиляционных дефлекторовЗа счёт установки дефлектора на трубу вентиляции, улучшается тяга, ведь дефлектор отклоняет воздушные массы, тем самым образуя на выходе шахты вентиляции, зону с пониженным давлением. За счёт этого воздух внутри трубы поднимется вверх и компенсирует давление.

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

 Если правильно подобрать и правильно использовать дефлектор, то можно добиться более эффективной работы системы вентиляции.

Принцип действия дефлектораБольший эффект дефлекторы показывают при установке на каналах вентиляции с горизонтальными и вертикальными участками.

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

  1. увеличение тяги;
  2. защита вентиляционных каналов.Достоинства вентиляционных дефлекторов

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Стоит отметить, что вентиляционные дефлекторы часто стали обустраивать с двумя конусами и соединёнными основаниями, что исключает возникновение вышеописанной проблемы.

Конструкция вентиляционного дефлектора

Конструкция вентиляционного дефлектора состоит из:

  1. двух металлических стаканов;
  2. фиксирующих кронштейнов, для крепления;
  3. приточно – отводящего патрубка (его закрепляют на трубу хомутом).Конструкция вентиляционных дефлекторов

Наружный стакан к нижней части расширяется, а нижний стакан ровный. Данные стаканы надеваются друг на друга и в верхней части конструкции закрепляют крышку на стойках.

Чтобы избежать попадания, осадков в систему, диаметр данной крышки должен быть больше выходного отверстия.

Отбои монтируют таким образом, чтобы уличный воздух создавал подсос сквозь выемки соседних колец — это ускоряет отвод воздуха из системы вентиляции.

Дефлектор вентиляции устроен так, что при направлении потока воздуха снизу вверх дефлектор плохо срабатывает, то есть идёт отражение потока от крыши и затем этот поток устремляется к газам, которые выходят в верхней части. Чтобы решить этот момент, применяют двухконусные конструкции, они соединены основанием.Устройство дефлектора

Важно: Если направление ветра боковое, то воздух выводиться как снизу, так и сверху. Если направление ветра вертикальное, то отток воздуха будет снизу.


Виды и характеристики

Виды дефлекторов вентиляционныхВ наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

  1. Дефлектор Цаги;
  2. Дефлекторы Григоровича;
  3. Н — образные дефлекторы.



Существуют открытые конструкции, которые разделяют по форме:

  • Виды вентиляционных дефлекторов по формебывает плоский;
  • полукруглый;
  • с открывающейся крышкой или двускатный.



По принципу работы бывает:

  • ротационный дефлектор;
  • турбинный.

Принцип работы турбинного дефлектора

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Дефлекторы на дымоходахОчень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Дефлектор для кондиционераТакие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Вентиляционный ротационный дефлекторТакого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.



Принцип работы ротационного дефлектора следующий:

Принцип работы ротационного дефлектора



Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.



Флюгер

Дефлектор-флюгерДефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».



Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Работа флюгера-дефлектораТакие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.



Цокольный дефлектор

Цоокольный дефлектор домаТакие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.

И так в статье мы описали виды и принцип работы вентиляционного дефлектора, надеемся, что эта информация была вам полезной. Удачи!

Видео дефлектора своими руками:


назначение, установка, разновидности, изготовление, размеры

Содержание статьи:

Дефлектор или отражатель представляет собой трубную конструкцию особой формы, монтируемую на верхушке дымохода с целью защиты оголовка. Его основное назначение состоит в увеличении тяги, создаваемой в каналах отопительных систем и обеспечение безопасного отвода дыма. Если дефлектор на вытяжной трубе не установлен, в нее начнет проникать воздух, препятствующий образованию разницы давлений внутри и снаружи дымохода.

Краткие сведения и принцип работы

Дефлектор – приспособление для отвода газов и регуляции тяги

Помимо своего генерального назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет целый ряд вспомогательных функций:

  • выравнивает тягу (увеличивает поступление кислорода), что приводит к экономии топлива, полностью сгорающего в тепловом генераторе или печи;
  • препятствует образованию искр, которые нередко приводят к возгоранию горючих материалов;
  • защищает трубные полости от попадания в них осадков и сильных порывов ветра;

Применение дефлектора гарантирует бесперебойность работы любого отопительного устройства даже в плохих погодных условиях.

Принцип его работы основывается на законах аэродинамики. Простыми словами его можно представить в следующем виде:

  • Движущиеся воздушные массы обтекают стенки наружного цилиндра рефлектора, создавая в этом месте разряжение.
  • Часть воздушного потока формирует завихрения, которые поднимаются вдоль по корпусу.
  • Они смешиваются с остатками продуктов сгорания, выводимыми из дымохода.

Образующаяся смесь создает дополнительное разряжение и увеличивает тягу в дымоотводной трубе.

На верхнем цилиндре предусмотрены зазоры, посредством которых дым засасывается внутрь трубы. Из-за них образующиеся под колпаком воздушные завихрения иногда препятствуют выводу дыма, что относят к недостаткам рефлекторов. Для их устранения в некоторых моделях под зонтом устанавливается конусная насадка перевернутого типа, предназначенная для отражения, рассечения и последующего за этим выведения воздушных масс.

Причины дымления

Принцип работы дефлектора как газоотводящей конструкции

Дымление печи чаще всего объясняется так называемым “опрокидыванием тяги”, происходящим из-за долгого простоя отопительной установки. Это приводит к остыванию внутренних пространств и снижению градиента давлений. В результате поток воздуха в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.

Указанное явление никак не связано с температурой снаружи и может проявиться в жаркую погоду и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в отводной трубе. Один из способов, которыми удается этого добиться – установка качественного дефлектора для дымохода.

Типы насадок

Разновидности насадок на трубу дымохода

Современный дефлектор на трубу дымохода имеет множество конструктивных исполнений, самыми известными из которых являются:

  • насадка Григоровича;
  • изделия, выпускаемые в лабораториях ЦАГИ;
  • “Круглый Волпер”;
  • “Флюгер”;
  • Н-образное устройство.
  • изделия открытого типа Astato.

Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.

Изделия Григоровича и ЦАГИ

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы

Дефлектор Григоровича представляет собой наиболее доступный вариант, который пользователь сможет без труда изготовить из подручных материалов и заранее закупленных заготовок. Конструкция включает в себя два цилиндра (верхний и нижний), а также систему патрубков, конус и монтажные кронштейны. Устройства этого типа имеют один существенный недостаток, заключающийся в высоком положении зонта по отношению к диффузору. Это нередко приводит к задуванию клубов дыма в ее боковые ниши. В целом эффективность этого приспособления не очень велика. Однако образцы этих дефлекторов хорошо справляются с другой задачей – препятствовать проникновению дождя и снега в дымоход.

Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде патрубка особой формы, закрепляемом на отводящей дым трубе. Кроме того, в его состав входят диффузор, кольцо и насадка-зонт. К достоинствам этой конструкции относят особое устройство насадочной части, позволяющее выводить отработанные газы через вентиляционный канал. Благодаря этому удается увеличивать тягу не только в дымовых каналах, но в действующих системах вытяжки и вентиляции.

Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому выведению дыма из отводящего канала. Расположенный внутри зонтик обеспечивает надежную защиту от климатических воздействий. Существенный недостаток такого исполнения – сложность изготовления в домашних условиях.

Круглый Волпер и Н-образные дефлекторы

Н-образный дефлектор состоит из нескольких сваренных труб

Устройство под названием “Круглый Волпер” имеет схожую с моделью ЦАГИ конструкцию. Отличия заметны лишь в особенностях верхней части корпуса дефлектора. Колпак-насадка, защищающая внутренности трубы от попадания в нее мусора и осадков, размещен здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.

Н-образная модель достаточно проста, чтобы изготовить ее самостоятельно. Для сборки потребуется нескольких трубных отрезков, рассчитанных на сильные порывы ветра. Элементы такой конструкции собираются в виде горизонтально расположенной буквы Н, что исключает возможность попадания в трубный канал атмосферных осадков и мусора. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разводят исходящие потоки по разным направлениям.

Флюгер

Устройство представляет собой несколько соединенных между собой козырьков, крутящихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрена особая флюгерная сборка. Некоторые модели оснащаются небольшим стрелочным штырем, указывающим направление потоков воздуха.

Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоотводе. Помимо этого, с их помощью удается защитить котел или печную конструкцию от загрязнения, возможного из-за попадающих извне мелких частиц. К недостаткам этой конструкции относят ненадежность подшипника, используемого в механизме вращения флюгера.

Дефлектор ASTATO

Вращающийся дефлектор работает от электроэнергии

Под этим обозначением представлена еще одна модель вращающегося дефлектора вентиляционного класса, использующая для этого не только механическую, но и ветровую тягу. В ее конструкции предусмотрены следующие обязательные узлы и элементы:

  • встроенный электрический двигатель;
  • датчик давления;
  • электронное реле времени.

Последнее используется для задания выдержки, по истечении которой происходит смена режима работы. При достижении ветром определенной силы встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. С ослаблением ветровой тяги вновь запускается электродвигатель, не ухудшающий аэродинамических характеристик системы, но позволяющий получить нужное разрежение (до 35 Па).

Электродвигатель дефлектора достаточно экономичен, поскольку работает только после включения по сигналу датчика, контролирующего давление на выходе дымохода. Подавляющую часть эксплуатационного периода дефлектор работает на ветровой тяге. При желании переключать устройство из одного режима в другой пользователь может вручную.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

  • ножницы, предназначенные для резки жести;
  • молоток, электродрель и набор сверл;
  • сварочный агрегат любого типа;
  • разметочный комплект;
  • картонный лист;
  • саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

  1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
  2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
  3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
  4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
  5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
  6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
  7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
  8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

  • электродрель с комплектом сверл;
  • полный набор накидных ключей;
  • крепежные резьбовые шпильки и гайки к ним;
  • специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

  1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
  2. Точно такие же отметки делаются на широкой части корпуса.
  3. В размеченных точках просверливаются отверстия.
  4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
  5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Если на трубу кирпичного дома, например, приходится устанавливать слишком большой по размеру дефлектор, для усиления его крепления рекомендуется использовать проволочные растяжки нужной длины.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
