Споттер для кузовного ремонта профессиональный и самодельный

Содержание:

  • 1 Основные производители и модели
  • 2 Из чего можно сделать споттеры
    • 2.1 Споттер своими руками из инверторного сварочного аппарата
    • 2.2 Изготовление из микроволновки – нюансы
    • 2.3 Споттер своими руками из аккумулятора – нюансы
  • 3 Что такое споттер и как им работать Технология ремонта. Видео.
    • 3.1 Почему для кузовного ремонта обязательно нужно приобрести споттер?
    • 3.2 Комплектация споттера выглядит примерно таким образом.
  • 4 Методы работы споттером
  • 5 Что такое споттер и как он работает
  • 6 Из чего состоит споттер и как им пользоваться
  • 7 Принцип работы контактной сварки
    • 7.1 Применение контактной сварки
    • 7.2 Вспомогательные инструменты
  • 8 Как используется споттер
  • 9 Изготовление корпуса
  • 10 Прибор для контактной сварки из сварочного аппарата
  • 11 Как работать споттером
  • 12 Самодельный споттер

Основные производители и модели

Споттеры являются специализированным оборудованием, поэтому по сравнению с другими сварочными аппаратами на рынке они представлены гораздо меньшим количеством моделей. Пожалуй, самыми известными среди них являются итальянский Telwin и немецкие Garwin и Nordeberg. Все эти фирмы выпускают довольно дорогие инверторные модели с самым широким диапазоном функциональных возможностей. Остальной ассортимент представлен известными и малоизвестными брендами, которые производят свое оборудование в Китае. Среди них можно отметить немецкую торговую марку Fubag, которая выпускает разнообразное сварочное оборудование с хорошей репутацией.

  • alex к записи Где найти код разблокировки магнитолы форд фокус?
  • Данил к записи Как покрасить новый пластиковый бампер.
  • Данил к записи Как покрасить новый пластиковый бампер.
  • Александр к записи Стоит ли клеить пленку на номера для защиты от камер ГИББД?
  • Дмитрий к записи Ремонт кузова стекловолокном

Из чего можно сделать споттеры

Виды кузовного ремонта и важные нюансы этого процесса

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой

Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

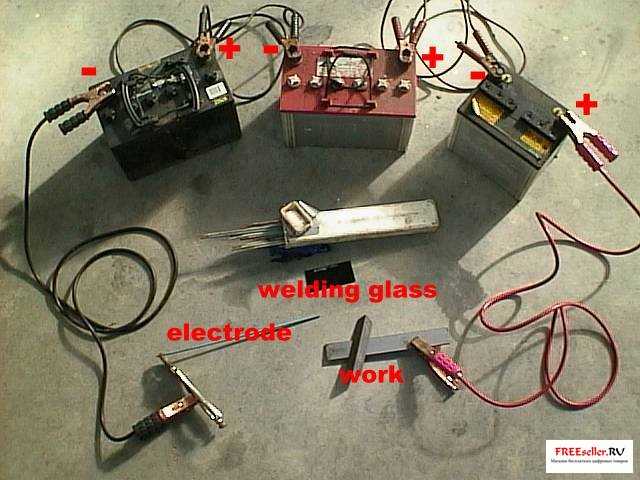

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

  • стандартный аккумулятор на 12 В;

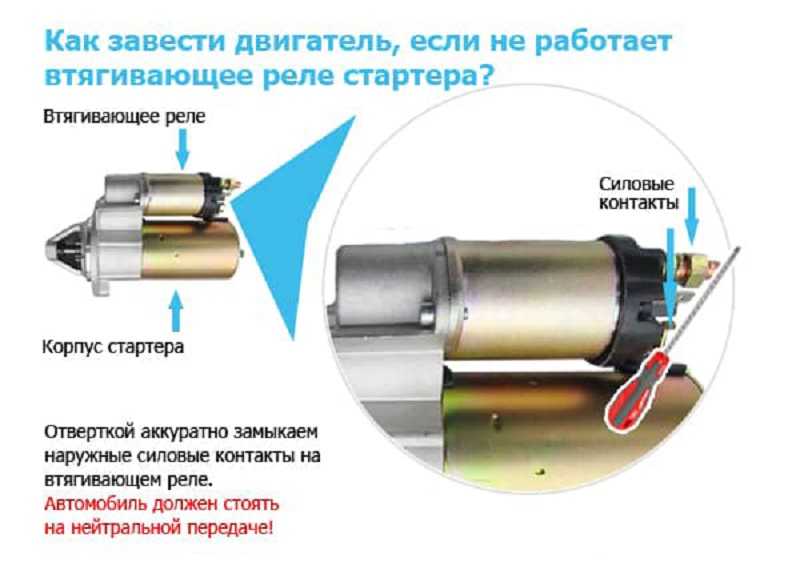

  • втягивающее реле, можно от стартера машины;
  • кнопка включения/отключения;
  • провода с клеммами,
  • держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Что такое споттер и как им работать Технология ремонта. Видео.

Виды ремонта квартир

Профессиональный кузовной ремонт не может обойтись без использования споттера! В этой статье мы поговорим о том, как работать споттером! Этот аппарат, позволяет значительно сэкономить время при рихтовке металла. Если раньше, когда были только подручные средства такие как, монтажка, «рессора», молотки, лопатки и многие другие железяки, приходилось к примеру разбирать дверь и выстукивать металл изнутри, то теперь с использованием споттера, про эту лишнюю работу можно забыть. Уверен, что после приобретения такого аппарата, Вы вздохнете с облегчением и рихтовка вмятин будет сущим пустяком. Самое большое преимущество споттера — это то, что усилие прикладывается только к внешней стороне поверхности поврежденной детали, тем самым значительно облегчая задачу. Теперь давайте разберем возможности и принцип работы данного аппарата.

Прежде всего сопоттер или его еще называют спот — это сварочный аппарат для контактной сварки. Отличие споттера от обычного сварочного аппарата, в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течении очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть. А попробуйте вы исполнить такой трюк с обычным полу автоматом и что получится? Поэтому споттер не заменимый аппарат для кузовного ремонта.

Сейчас конечно можно было бы рассказать о том, кто и когда изобрел этот аппарат, затем мы бы плавно перешли к физике, свойствам металла и так далее, но думаю это мало кому интересно, да и не к чему забивать себе голову лишними вещами

Ведь для мастера кузовного ремонта в первую очередь важно качество исполнения ремонта, а не физико — химические свойства материалов

Как работать споттером?

Чтобы научиться пользоваться споттером, не нужно идти на специальные курсы (как у сварщиков), а всего лишь достаточно дочитать данную статью и посмотреть подробный видео урок. Теперь по шагам:

1. Зачищаем рабочую поверхность.

Всем места соприкосновения шайбы с металлом, необходимо тщательно зачистить от краски и других материалов.

2. К ремонтной детали, крепим заземление

Внимание. Если Вы собираетесь работать с деталью, установленной на автомобиле, то не забудьте отсоединить АКБ, во избежании замыкания электроники

3. При помощи «спот-пистолета», в нужных местах привариваем крепежные элементы, за которые мы будем «тянуть» металл.

(Это могут быть шайбы, шпильки, «змейка», треугольники и др.)

4. С помощью обратного молотка (он как правило идет в комплекте), вытягиваем необходимые места. Так же могут быть использованы и другие инструменты, например: гидравлика, тросы, цепи, стапель, лом, ну в общем все подручные средства, которые могут тянуть!

5. Шайбы и кольца, которые у нас выступали в качестве «зацепа», можно легко удалить вращательным движением.

6. Ну и в завершении, останется только зачистить место сварки и приступать к шпаклеванию автомобиля.

Почему для кузовного ремонта обязательно нужно приобрести споттер?

1. Высокая производительность. С помощью споттера можно достаточно быстро приваривать «зацепы» для вытягивания металла.

2. Удобство. Если взять в сравнение обычный сварочный аппарат, то можно сказать, что споттер на много безопаснее, так как от него не летят искры и не нагревается металл. К тому же, Вы автоматически избавляетесь от кучи «обмундирования» (сварочная маска, перчатки, защитные штаны и прочее).

3. Качество. При сварке, споттер не оставляет шлака и окалин, а так же не портит внутреннюю поверхность детали, что предотвращает образование «скрытой» коррозии.

4. Экономия. Крепежные шайбы можно использовать на несколько раз, так как при сварке, они не плавятся. Поэтому, Вы очень сильно сэкономите на расходных материалах.

Этих четырех причин вполне достаточно для того, чтобы Вы поняли насколько необходим споттер для кузовного ремонта.

Комплектация споттера выглядит примерно таким образом.

Бываю конечно комплектации и с наименьшим набором всех этих приспособлений, все зависит от цены. Советую покупать споттер с полным «фаршем», так как это будет дешевле, чем потом приобретать комплектующие по отдельности.

Как работать со споттером, подробное демонстрационное видео!

Методы работы споттером

Лучшие герметики для ремонта двигателя

В отличие от методов, применявшихся до появления данного приспособления, споттер позволяет работать с вмятинами не изнутри, а снаружи. Благодаря применению тока, на 10-20% меньше того, который расплавляет металл, электрод, имеющий различную форму в зависимости от обрабатываемого дефекта, надежно прилипает к материалу кузовной детали и неровность сравнительно легко выпрямляется при использовании ударных нагрузок, прилагаемых непосредственно к этому инструменту. С целью обеспечения максимальной «сцепляемости» рабочего инструмента споттера и металла место вмятины должно быть тщательно зачищено от краски и шпаклевки. После этого можно выполнять необходимые работы.

В случае высокого сопротивления материала кузова автомобиля к механическому воздействию споттер позволяет применять для этих целей особенности внутренних изменений металла при его нагревании и охлаждении. Применение специального угольного электрода и тока большой силы металл разогревается до достаточно высоких температур в небольшой точечной области и затем быстро охлаждается влажной ветошью. При этом в кристаллической структуре металла происходят изменения, которые так же приводят к постепенному выпрямлению листовых металлических деталей.

Главным рабочим инструментом споттера является пистолет, к которому и крепятся приспособления различного вида и формы. Для удобства обращения непосредственно на него выведен основной орган управления импульсным разрядом электрического тока, продолжительность которого не превышает 0,1 секунды. Из стандартных рабочих насадок для споттера распространены металлические стержни с наконечниками различной формы, оснащенные достаточно тяжелым молотком обратного действия, который скользит по стержню и, ударяя по пистолету, тянет металл вмятины.

Кроме них в настоящее время появляются различного вида вытягивающие приспособления, не использующие ударные нагрузки.

Что же необходимо для самостоятельного изготовления подобного инструмента. Во-первых, конечно, определенные знания по электротехнике и электронике. Во-вторых, необходимые материалы и немного свободного времени.

Что такое споттер и как он работает

Точечную сварку применяют для соединения между собой деталей из тонколистового проката, а также фиксации на них различных крепежных и опорных элементов. Сваривание осуществляется коротким и мощным импульсом тока. Это обеспечивает проплавление металлического листа не на всю глубину и таким образом позволяет избежать повреждения его поверхности с обратной стороны. Поэтому источники питания многих споттеров имеют напряжение холостого хода в пределах 6÷8 В, сварочное напряжение – 1.5÷2 В и импульсный ток порядка 2500÷3000 А, что позволяет производить сварку на металлическом листе толщиной от 0.5 до 1.5 мм.

В состав такого аппарата для правки кузовных деталей входят пять основных компонентов (см. рис. ниже):

  • источник питания с блоком релейного или электронного контроля и регулирования;
  • сварочный кабель с проводами управления;
  • кабель массы с пластиной;
  • пистолет с клеммами для подсоединения силовой и управляющей цепи и резьбовым соединением для электродов;
  • комплект электродов, оснастки и расходных элементов.

Рихтовка с помощью споттера происходит в следующем порядке:

  1. Зачистка поверхности вмятины.
  2. Приварка вне рабочей зоны пластины кабеля массы.
  3. Установка в пистолет электрода и зажим в него крепежа (кольцо, гвоздь).
  4. Приварка коротким импульсом крепежа к месту вытяжки.
  5. Вытягивание на себя вручную или с помощью приспособлений вмятины в кузовной детали.
  6. Отваривание крепежа от поверхности металла.

Из чего состоит споттер и как им пользоваться

Споттеры визуально представляют собой аппарат, который состоит из коробки, кабеля, пистолета (стаддера) и острого прута (электрода). В коробке находится вся система сварочного аппарата, в том числе трансформаторы или инвертора. Сам процесс точечной сварки для кузовных работ авто выглядит так: на месте поврежденного металла приваривается крепеж, к которому закрепляется споттер и с помощью дополнительных механизмов или вручную вытягивается вмятина. Этот способ удобен тогда, когда выровнять поверхность кузова изнутри неудобно или невозможно. При этом существует много преимуществ работы с таким специализированным оборудованием – минимум сил, быстро и без рисков нанести больший ущерб.

Для того чтобы максимально быстро и четко произвести кузовные работы авто нужно соблюдать определенный порядок и технологию процесса, а также учесть небольшие нюансы:

  • Поверхность, которая была деформирована, сначала нужно зачистить от любого вида покрытий (лака, краски, ржавчина). Этот этап работы очень важен, потому что от качества соединения двух металлов будет зависеть и результат всего процесса.
  • К поверхности, которая будет корректироваться, нужно присоединить контакт заземления.
  • На уже очищенную поверхность поврежденного места металла следует приварить крепеж, через который будет присоединен споттер.
  • К приваренному крепежу производится захват пистолетом споттера, после чего вмятину вытягивают. Для коррекции поверхности используется обратный молоток, гидроцилиндры, стапели и так далее. Учитывая толщину металла, нужно определить каким именно приспособлением лучше рихтовать вмятину, чтобы не навредить кузову. Допустим, обратный молоток нельзя использовать для алюминия, и оцинкованный кузов возьмет не каждый споттер.
  • После завершения рихтовки кузова приваренная деталь скручивается, а контактное место зачищается шлифовальной машинкой.

Принцип работы контактной сварки

Контактная сварка «споттер» подразумевает соединение деталей в одной либо нескольких точках. Сварочные точки могут иметь различные размер и структуру, которые определяются такими параметрами, как размер и форма контактной поверхности электродов, усилие сжатия, сила и время протекания сварочного тока, состояние поверхности деталей.

Точечная сварка — подвид контактной сварки, в ее основе лежит тепловое воздействие электрического тока на свариваемые детали, а также их сжатие. Контактная сварка подразумевает применение электродов из металлов с высокой электропроводностью, что позволяет достичь минимального сопротивления. 2. Применение таких режимов — для сварки закаливаемых сталей, они позволяют добиться меньшего потребления тока, низких нагрузок на сеть, оборудование для такой сварки дешевле.

Жесткий режим отличается меньшей продолжительностью — до 1.5 секунд. Плотность тока достигает 300 ампер на квадратный миллиметр. Такое оборудование используется для сварки цветных металлов и высоколегированных сталей, также возможно применение для сварки деталей разной толщины.

Время подачи тока и приложения усилий сжатий зависит от заданной заранее циклограммы процесса — оборудование настраивается для конкретных случаев.

Применение контактной сварки

Используя точечную сварку, возможно делать до шестисот соединений в минуту, сваривать тончайшие детали электронных приборов, стальные листы толщиной до двух сантиметров. Контактная сварка применяется в автомобилестроении, самолетостроении, судостроении, сельском хозяйстве, ее применение широко распространено и во многих других сферах.

Приспособления для различного вида работ

Контактная сварка «споттер» является аппаратом односторонней точечной сварки. Такое оборудование очень часто применяются для ремонта кузовных панелей автомобилей, в особенности, для тех объемных деталей, к которым затруднен доступ с обратной стороны — к примеру, пороги и двери.

Помимо этого, применение споттеров может быть расширено — в комплект часто входят сварные клещи, которые дают возможность проведения двусторонней контактной сварки — листы металла свариваются между собой.

К ним прижимаются медные электроды, а сами листы сжимаются друг с другом посредством рычажных клещей. В течение короткого времени листы разогреваются до критической температуры, металл плавится и под давлением клещей сваривается. При этом он не должен полностью расплавляться — это отрицательно сказывается на качестве сварки.

Часто сварочное оборудование оснащено цифровыми блоками управления и готовыми программами — для контактной сварки достаточно лишь выбрать вид сварки, толщину свариваемого металла, время сварки и тому подобные параметры. Применение таких аппаратов достаточно просто, и пользоваться ими может любой.

Вспомогательные инструменты

При контактной сварке споттером могут понадобиться такие вспомогательные инструменты, как клещи, молоток, держатели, металлические щетки, зубило, различные приспособления для самого аппарата (зависит от комплектации, в которой поставляется оборудование), гребенки и другие приспособления для вытягивания вмятин, а также различные расходные материалы — волнообразная проволока, шайбы, сварочные кольца, заклепки и так далее.

Дополнительный инструмент

При выполнении потенциально опасной контактной сварки стоит использовать средства индивидуальной защиты — рукавицы, халат или брезентовый костюм, защитные очки или щиток, ботинки с защитными вставками, при необходимости — средства защиты органов дыхания.

Заключение
Мы рассмотрели точечную контактную сварку и ее разновидность — споттер. Как видите, такая контактная сварка достаточно универсальна и ее применение уместно во многих случаях, при этом освоить оборудование и технику контактной сварки достаточно просто — это может любой.

Как используется споттер

Если вмятина расположена там, где выдавить металл с обратной стороны невозможно, умельцами применяется споттер. Это приспособление для точечной сварки. Электрод приваривается к поверхности металла, и за него тянут. В результате обратной деформации вмятина исчезает. Приспособление для создания тянущего усилия называется пуллером. Следовательно, чтобы самостоятельно выровнять вмятины на кузове авто, надо своими руками изготовить пуллер и споттер.

Точечная сварка происходит как результат сосредоточенного импульсного воздействия электрической энергии. Ее величина, как это известно из закона Джоуля — Ленца, пропорциональна величинам напряжения и тока. А область, которая подвергается нагреванию, определяется электродом. Следовательно, необходим источник электрической энергии, присоединенный к двум электродам. Первый электрод аналогичен занулению/заземлению и прикладывается вблизи вмятины.

Изготовление корпуса

Первое, за что стоит взяться это за изготовления основы для закрепления самодельного споттера. Для нее лучше выбрать материал на основе диэлектрика. Для изготовления неподходящего корпуса, лучше составить подробный чертеж, и указать расположение основных узлов конструкции.

Хорошим вариантом для корпуса может послужить старая микроволновка или сварочный аппарат. Нужно удалить лишнее оборудование и поместить новое, так, чтобы нагрузка была равномерно распределена по объему короба. Если вы планируете часто перемещать споттер, можно установить колесики на нижней части корпуса.

Прибор для контактной сварки из сварочного аппарата

По аналогичной схеме работает прибор для контактной сварки. В нем не применяются дуговые электроды с углеродной добавкой. Процесс сварки основан на протекании больших токов в точке замыкания контактов сварочного пистолета.

Если у вас есть сварочный аппарат, изготовить на его основе контактную сварку не составит труда. Необходимо лишь собрать управляющий блок и сварочный контактный пистолет, который будет подключен к рабочим проводам вашего электроприбора.

Управляющий блок предназначен для оперативного подключения питающего напряжения на первичную обмотку рабочего трансформатора. Его можно собрать на мощном реле, тиристорной или симисторной схеме.

Обратите внимание
Главное условие – пусковая кнопка должна быть под рукой на контактном пистолете, и она не должна быть фиксируемой. В противном случае можно создать короткое замыкание вторичной обмотки, которое приведет к перегреву устройства.. Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора

Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл

Рабочее напряжение, подаваемое на кнопку – должно быть безопасным для оператора. Поскольку напряжение на электродах контактного пистолета не превышает несколько вольт – весь процесс сварки безопасен с электрической точки зрения. Потенциально можно лишь обжечься о горячий металл.

Вся конструкция контактного пистолета должна приводиться в разомкнутое и отключенное состояние под действием пружин. То есть, как только вы отпустили ручки клещей – электроды сразу будут обесточены и отведены из пятна сварки.

Пистолет можно изготовить в любой компоновке, главное – удобство и безопасность использования. В качестве примера – заводское устройство.

Контакты должны быть медными или латунными, иначе они будут привариваться к обрабатываемой поверхности. Толщина (диаметр) 5-15 мм. Поскольку электроды изнашиваются – необходимо предусмотреть возможность замены.

ВАЖНО! Необходимо помнить, что обычный сварочный аппарат, приспособленный для точечной сварки – работает в нестандартных для его конструкции режимах.

Поэтому надо следить за возможным перегревом трансформатора, и при необходимости делать перерывы в работе.

Как работать споттером

Работа споттером не требует специального обучения, но для того, чтобы стать настоящим специалистом, все же необходима определенная квалификация в части работы с кузовными частями автомобилей. Поведение металла зависит от размера, глубины и характера деформации. Поэтому перед началом рихтовки необходимо правильно определить, что нужно сделать и каким методом будет выправляться вмятина на кузовной детали. И только после этого выбираются соответствующие крепежные материалы. В качестве привариваемого крепежа, к которому прилагается тянущее усилие, используют:

  • цилиндрические гвозди;
  • треугольные шайбы;
  • кольца;
  • заклепки;
  • волнистую проволоку.

Каждому из этих элементов соответствует свой тип сменных электродов, которые крепятся на торце, пистолет и свой вид оснастки (крюки, зажимы, гребенки, патроны, обратные молотки), с помощью которых они тянутся. Существует множество разновидностей электродов для споттера, при этом самые распространенные разновидности их предназначены для приварки:

  • волнистой проволоки;
  • винтовых шпилек;
  • заклепок;
  • круглых шайб;
  • гаек;
  • с использованием обратного молотка;
  • гвоздей.

При последовательном точечном вытягивании применяется рихтовка споттером с треугольной шайбой и обратным молотком, что позволяет аккуратно и без больших усилий вытягивать металл в месте приварки. Если дефект имеет большую протяженность, то сначала на всю длину приваривают один или два ряда колец или же волнистую проволоку. Вытяжку осуществляют гребенкой с рядами крючьев. Это обеспечивает одновременное тяговое усилие на 5–10 колец или выступов проволоки. После окончания вытяжки все элементы отваривают с помощью тех же электродов, что использовались при их установке.

Самодельный споттер

Современные Кулибины разработали удешевленные аналоги заводским инструментам наподобие контактной сварки. В основном используется та же схема, что была предложена в Советском журнале «Радио» за 1978 год. В обязательном порядке требуются следующие элементы:

  • Трансформатор для создания нужного напряжения и силы тока.
  • Выпрямительные мосты для создания постоянного тока.
  • Тиристор для управления нагрузкой и конденсатор для его работы.

Трансформатор можно собрать руками или модернизировать сварочный трансформатор, подогнав его к необходимым параметрам. Расчет трансформаторов дело нехитрое, а для тороидальных написаны даже специальные программы. Для вторичной обмотки может потребоваться значительное количество провода. На Ш40 с толщиной набора в 100 мм потребуется примерно 7-10 витков с сечением 50 мм² вторичной обмотки и примерно 200-250 витков провода с сечением 2.5 мм² первичной.

На практике большинство любителей предпочитает производить измерения непосредственно во время формирования обмотки. Заводской трансформатор для этого инструмента создает ток от 3000 A, и позволяет регулировать напряжение в пределах 6-12В. Вторичная обмотка должна быть хорошо изолирована. В качестве изолятора может выступить малярный скотч или парафинированная бумага.

Схема аппарата, используемая для ремонта еще в Советском союзе, практически не изменилась и представляет собой основной трансформатор, соединенный с сетью через выпрямитель и тиристор. Первый трансформатор, соединяемый с сетью 220 В через выключатель, – слабый и выполняет исключительно функцию зарядки конденсатора, от которого работает тиристор. Выпрямительные мосты, собирающиеся из диодов, требуются на каждом участке. Для зарядки конденсатора требуется также некоторое время, поэтому тиристор к нему подключается вручную.

Второй, мощный трансформатор соединяется с сетью после активизации тиристора. Параметры тока на вторичной обмотке этого трансформатора зависят от самого тиристора и стоящего перед ним сопротивления. Здесь может быть установлена ручная регулировка, но в простейшем устройстве она задается заранее. Тиристор вернется в обратное положение, когда разрядится конденсатор, отвечающий за его работу. Поэтому от этой части зависит также продолжительность создаваемого вторым трансформатором тока.

По вполне понятым причинам, выпрямитель, соединяющий оба трансформатора с «220», должен быть рассчитан именно на это напряжение и силу тока примерно в 50A. Для зарядки конденсатора, вероятнее всего, потребуется напряжение в 12В, поэтому первый трансформатор должен создавать именно такой ток. В обязательном порядке аппарат должен иметь заземление, на массу требуется примерно 1.5-2 метра кабеля 70 мм².

Как сделать споттер

самодельный споттер моими руками

Споттер своими руками

Споттер своими руками видеорлик spotter

Сильное нагревание возможно на контактах, ввиду чего лучше использовать латунные штоки. Тиристор споттера и работающий с ним выпрямитель можно заменить на симистор. Импульсное управление легко собирается на основе тиристоров типа ТЧ-40. В остальном, кроме общего знакомства с электроникой, потребуется только оптимизм и некоторое количество свободного времени.

Саморобний споттер своїми руками

Споттер для рихтування ідеально підходить для акуратної роботи з вм’ятинами та пошкодженнями корпусу авто. Мінімальні підготовчі роботи з елементами машини, відновлення до первозданної форми, і швидка подальша обробка місця під фарбування, посприяли впровадження цього пристрою під всі СТО і майстерні. Але при роботі у власному гаражі немає сенсу купувати дорогий апарат. Натомість магазинного, можна виготовити саморобний споттер. Для цього необхідно знати як зібрати трансформатор, ніж маніпулювати напругою для імпульсу, і з чого зробити робочі елементи. Добрими помічниками починаючому конструктору виявляться схеми і відео саморобного споттера з Мережі.





Схема і принцип дії
Для створення споттера своїми руками важливо розуміти процес, що відбувається всередині апарату. Схема керування напругою може відрізнятися, але основна суть в наступному:
• При підключенні зварювального пристрою в мережу, струм надходить на перший трансформатор. Після пониження напруги (V) і підвищення сили (А), струм передається на діодний міст.
• Діоди пов’язані з реле і перемикачем. Вони передають напругу далі, на конденсатор для зарядки.
• Для вироблення зварювального струму задіють другий трансформатор і стоїть перед ним тиристор.
• При спрацьовуванні реле і перемиканні на другу ланцюг живлення, відбувається відключення конденсатора і віддача напруги на тиристор.
• Останній, відкривається і пропускає струм далі на другий трансформатор.



• Для регулювання зварювального напруги в ланцюзі передбачений пропуск через опір.
• Видається імпульс залежить від характеристик конденсатора і параметрів опору, яким можна збільшити час тривалості подачі напруги.
• Після розрядки конденсатора, тиристор закривається і цикл повторюється.
• Довжина імпульсу варіюється від 0.1 до 0.5 с. Більш точні налаштування можна зробити за допомогою мікроконтролера (МК), що вставляється в схему додатково.



Основні складові споттера
Для створення саморобного споттера необхідно підібрати ряд елементів, що відповідають за забезпечення процесу перетворення струму і можливість імпульсної зварки. Деякі деталі можна виготовити самому, інші доведеться вибирати і купувати в магазині. Ключовими є:
• Трансформатор №1, для створення зварювального струму. Його можна зробити з непрацюючою мікрохвильовій печі.
• Діодний міст з параметрами 5-8V, і складовими, здатними працювати при 12V.
• Трансформатор №2, для підживлення робочих елементів ланцюга.
• Тиристор. Можлива модель ВТЛ-50 або інші версії.



• Змінний резистор, з мінімальним опором 100 Ом.
• МК для більш «просунутих» версій.
Приступаємо до справи
Як зробити споттер своїми руками добре видно на відео в інтернеті. Після зорового ознайомлення можна приступати до складання. Починати слід з головного елемента — розрахунку трансформатора, і просуватися до менш значним.



Трансформатор і характеристики
Саморобні споттери виготовляються з елементів мікрохвильовій печі. Але для зниження потужності, і вироблення достатньої сили струму, пристрій необхідно модернізувати. Тому, з трансформатора видаляється вторинна обмотка. Діяти потрібно обережно, щоб не пошкодити ізоляційне покриття.
Створення нової вторинної обмотки здійснюється проводом з мінімальним перетином 50 квадратних мм. Його намотують в три витка і ізолюють. Вибраний варіант дозволить отримати необхідний струм для зварювання. Іноді для створення споттера своїми руками переробляють інверторний апарат.





Схема споттера може включати і повністю саморобний трансформатор, керуючий іншими процесами. Свій основний вузол можна зібрати з Ш-образного сердечника. Для первинної обмотки підійде дріт з перетином 2.5 мм квадратних, на який намотується в кількості 200 витків. Рівномірний розподіл сприятиме правильній роботі і менше нагрівання апарату. Вторинна обмотка містить сім витків дроту з перетином 50 мм квадратних.
Надійну ізоляцію між шарами можна виконати папером від касової стрічки. Весь трансформатор варто просочити шелаком. Заздалегідь передбачається достатня довжина кінців первинної обмотки, щоб приєднати шнур живлення, і вторинною, для кріплення до клем подальшої ланцюга.



Зварювання споттером не має строгих критеріїв по обладнанню, і варіації трансформаторів можуть відрізнятися. Добре буде працювати апарат з складовими:
• кільцевого осердя діаметром 150 мм;
• первинна обмотка кабелем 1.8 мм в кількості 255 обертів;
• вторинна обмотка з мідною шиною 6.5х4, добре розподіляє напруга, в сім витків і три шари.
Трансформатор №2, для живлення інших елементів ланцюга, можна купити готовий. Основна вимога — 12V на вторинній обмотці. Якщо дані вихідного струму відрізняються, то додаткова обмотка, за зразками на відео в Мережі, допоможе довести його стан до потрібного рівня.



Тиристори та діоди
Для саморобного створення споттера важливий тип тиристора. Оптимальний ТПЛ-50. Але розуміючи основні вимоги для його роботи, можлива добірка іншої моделі. Критерії вибору:
• 220 V зворотна напруга;
• створення імпульсного струму з мінімальною величиною 45 А (меншого буде недостатньо для зварювання).
Діоди підбираються за такими ж параметрами. Тоді під час процесу не виникне різниці напруги і перегрівів. Якщо впроваджувати в схему споттера МК, то тимчасова довжина імпульсу встановлюється більш точно, що покращує зварювальний процес. Мікроконтролер купується окремо і його установка в схему саморобного пристрою удосконалює управління. Також, замість діодного моста можна встановити сімістори.



Конденсатори і резистори
Змінний резистор, що відповідає за налаштування параметрів струму за допомогою опору, необхідно підібрати з мінімальною величиною до 100 Ом. Так можна регулювати необхідну силу струму для зварювання. Потужність розсіювання тут значення не має. Конденсатор, який видає необхідний розряду, повинен володіти ємністю від 1000мкФ, а його підтримувана напруга дорівнювати 25V.



Виготовлення корпусу і робочих інструментів
Для саморобного споттера варто продумати простий корпус, що дозволяє закрити токонесущие деталі від контакту із зовнішнім середовищем. Для цього необхідно діелектричне підставу, або підкладки під кріплення трансформаторів на залізну основу. Досить металу 0.5 — 0.8 мм завтовшки. Бічні панелі рекомендується зробити знімними, щоб легко отримувати доступ для обслуговування і ремонту.



Охолодження кулером не передбачається у саморобних споттерах зважаючи на малій завантаженості апарату і короткої імпульсної зварки. Для природної вентиляції в бічних стінках корпусу свердляться отвори (до 20 шт, діаметром 4 — 5 мм). На верхній кришці розміщують ручку для носіння.
З лицьового боку корпусу готуються виходи під кріплення кабелів і шнура. У найпростіших моделях варто передбачити:
• висновок тумблер включення;
• світловий діод роботи мережі;
• показник V;
• показник А;
• тумблер або кнопку перемикання режимів.



Пістолет і зворотний молоток можна купити в магазині. Вони вже оснащені невеликими кабелями і роз’ємами. Придбавши їх можна відразу приступати до тестування споттера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
