Замена противотуманной фары — Рено, Ниссан, Хендай, Форд, Лада, Фольксваген, Шевроле, Шкода

Автор Milavlad На чтение 6 мин. Просмотров 19 Опубликовано

Замена противотуманной фары

Рено Логан

Чтобы заменить противотуманную фару на Рено Логан, придется постараться. Сам процесс больших сложностей не вызывает. Трудность заключается в том, как к ней подобраться изнутри.

Для ее замены нужно будет снять колесо и поставить машину на упор. Далее необходимо соблюсти следующий порядок действий.

  • Открутить клипсу, удерживающую подкрылку, затем снять ее и вытащить. Только таким образом можно добраться до ПТФ.
  • С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
  • Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
  • Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.

Ниссан Х Трейл

Смена противотуманной фары на данной модели автомобиля несколько проще. Изнутри в ПТФ можно пробраться через капот.

  1. Отвинчиваются крепления, удерживающие внутреннюю обшивку в районе фар.
  2. Далее рукой нащупываете противотуманку и отщелкиваете клипсу.
  3. Аккуратно отсоединяете провод. Неудобство заключается в том, что все приходится делать на ощупь.
  4. Вытаскиваете фару и монтируете на ее место новую.

Хендай Солярис

Чтобы поменять противотуманную фару на Солярисе, также необходимо снять подкрылок с переднего колеса. Процесс происходит тем же образом, что и при замене ПТФ на Рено Логан или Дастер.

  • Аккуратно вытащите подкрылок.
  • Если необходимо только заменить саму лампу, поверните цоколь против часовой стрелки и извлеките ее. Затем поставьте на ее место новую.
  • Если в замене нуждается фара полностью, то чтобы ее достать, необходимо сначала отвинтить кожух, прикрепляющий ее к бамперу.
  • Далее можно снимать фару и устанавливать на ее место новую.

Форд Фокус 1, 2, 3

Здесь процесс замены противотуманной фары абсолютно ничем не отличается от Рено Логан и Дастер. Сперва снимаем колесо и выравниваем автомобиль на горизонтальной поверхности.

  1. Открутить клипсу, удерживающую подкрылку, замет снять ее и вытащить. Только таким образом можно добраться до ПТФ.
  2. С обратной стороны фары снять удерживающую защелку и потянуть фару на себя.
  3. Если необходимо заменить только лампу, цоколь выкручивается с обратной стороны с помощью трех оборотов против часовой стрелки.
  4. Если замене подлежит вся фара, монтируем новую на место старой и устанавливаем подкрылку.

Лада Ларгус

Замена противотуманной фары на Ларгусе также не отличается оригинальностью процесса. Положительным моментом можно назвать то, что подкрылок на этой модели достаточно гибкий, и вытаскивать его не надо, достаточно просто слегка загнуть за тормозной диск, предварительно открутив все крепления.

  • Аккуратно отсоедините провода от корпуса лампы.
  • Выкрутите саму лампу, повернув цоколь против часовой стрелки или полностью вытащите корпус фары, отжав крепительные клипсы.
  • Установите новую ПТФ и смонтируйте конструкцию обратно.

Фольксваген

Самый популярный способ замены ПТФ на Фольксвагене — это аналогичный почти всем предыдущим: через подкрылок. Но подобраться к противотуманке на этой модели можно и с внешней стороны.

  1. После того, как подкрылок отодвинут, необходимо отсоединить колодки, фиксирующие провода. Поскольку действие происходит почти вслепую, делать это нужно очень аккуратно.
  2. С передней стороны вставляем в отверстие для регулировки фары специальный крючок, обычно идущий в комплекте. Аккуратно зацепив и потянув на себя крепления, выдвигаем вперед декоративную накладу, а затем полностью ее вытаскиваем.
  3. Затем отвинтите саморезы, крепящие ПТФ.
  4. Аккуратно потяните на себя лампу.
  5. Путем нажатия на фиксатор, отсоедините блок проводов.
  6. В зависимости от ситуации, или выкрутите лампу и замените ее на новую, или поставьте полностью новый прибор.

Ниссан Кашкай

Поменять противотуманку на Кашкай можно также, как и на большинстве других марок и моделей автомобилей. Для этого нужно будет снять подкрылок или аккуратно его отогнуть. А вот отключить ее можно через моторный отсек. Правда, для этого придётся разобрать половину мотора, поэтому, возможно, все же лучше будет провести эту процедуру так же, как в других автомобилях. А дальше действия происходят по обычному сценарию: вытаскиваете старую лампу, ставите новую.

Шевроле Нива

Чтобы поменять противотуманную фару на Шевроле Нива, сперва необходимо будет снять грязезащитный щиток переднего бампера. Для этого необходимо будет открутить саморезы в нижней передней части и внутри подколесной арки.

Следующим шагом будет отсоединение колодки проводов после того, как отжат фиксатор. А дальше просто вытаскиваете фару и ставите на ее место новую.

Следует заметить, что поменять лампочку на фаре гораздо сложнее, чем саму лампу. Для этого нужно правильно замкнуть провода, не перепутав плюс и минус. Иначе она попросту не будет гореть.

Приора

Чтобы сменить противотуманную фару на Приоре, лучше всего начать со снятия бампера. Для этого необходимо вывинтить все саморезы и крепежи. Расположенные по бокам и в нижней части бампера. Снимайте его крайне осторожно: пластик очень мягкий, а вмятины на нем Вам, поверьте, совсем ни к чему.

Следующий шаг – перед тем, как окончательно отсоединить бампер, необходимо отсоединить лампочки из корпуса противотуманки. В итоге после снятия бампера с передней части должны свисать два провода, а сами фары остаться в бампере.

Противотуманная фара, а вернее – ее корпус крепится к бамперу на шурупы в количестве трех штук, которые с легкостью можно выкрутить отверткой с соответствующей резьбой. На место снятой фары устанавливается новая и крепится аналогичным образом.

Далее конструкция монтируется в обратном порядке.

Шкода Октавия

Поменять противотуманную фару на Шкода Октавия очень просто. В зависимости от года выпуска она может крепиться либо на защелку, либо двумя шурупами.

Перед тем, как приступить непосредственно к отсоединению фары, необходимо вытащить декоративную решетку в нижней части бампера. Как правило, это сборная конструкция, и полностью ее вытаскивать нет необходимости. Достаточно демонтировать ту часть, со стороны которой требуется замена ПТФ.

После этого подлезть рукой к противотуманке с внутренней стороны очень легко. Если она держится на защелке, нужно с силой надавить на нее и подтолкнуть фару вперед. Если же крепление представлено в виде двух шурупов, то сперва нужно выкрутить их, а потом уже вытаскивать фару также с помощью легкого толчка.

После того, как фара вытащена, необходимо выкрутить лампочку, а затем ее же отсоединить от провода.

В конце процесса конструкция монтируется в обратном порядке.

Как установить противотуманные фары и можно ли установить самому

Автор Milavlad На чтение 5 мин. Просмотров 18 Опубликовано


Несмотря на то, что установка противотуманных фар на автомобиль не является обязательным требованием правил дорожного движения, многие автовладельцы всё же оснащают свои транспортные средства такой дополнительной опцией. Большинство считает процесс установки делом довольно простым. И по большому счёту эти люди правы, т. к. особых сложностей тут действительно нет, достаточно лишь соблюдать простые правила и требования.

Как правильно установить противотуманные фары?

Почти к каждому элементу автомобиля существует определённый регламент, или технический стандарт, который просто необходимо безоговорочно соблюдать. В случае с «противотуманками», осветительные приборы такого типа устанавливаются в соответствии с предъявляемыми к ним требованиями. Технические требования, прописанные в правилах дорожного движения, ссылаются на государственный стандарт под номером 8769-75.

Для ясности картины стоит рассмотреть каждое из них подробнее:

  • Ограничение по количеству. Количество строго ограничено, если быть точным их должно быть не более двух.
  • Место расположения. «Противотуманки» должны располагаться не далее сорока сантиметров от боковой кромки автомобиля и не ниже двадцати пяти сантиметров от дорожного полотна.
  • При этом фактически световые отверстия противотуманных фар должны находиться ниже по уровню, чем фары ближнего света.
  • Углы видимости «противотуманок» не должны перекрываться элементами автомобиля, в частности вертикали, этот угол должен составлять около десяти градусов, а по горизонтали от десяти до сорока пяти градусов.
  • Включение таких световых приборов должно осуществляться с габаритами или ближним светом.

Примечательно, что большинство современных автомобилей либо уже оснащены данной опцией, либо производитель позаботился о месте установки заранее а, следовательно, высчитывать вышеуказанные параметры большинству автолюбителей не придётся.

Выбор противотуманных фар и их подготовка к установке

Подбор подходящих противотуманных фар осуществляется по нескольким основным критериям, которые перечислены ниже.

  1. Цвет противотуманных фар. При выборе противотуманных фар, первое, на что стоит обратить внимание – так это цвет противотуманных фар и материал, из которого изготовлена светопроводящая часть. Оптимальными противотуманными фарами считаются изделия с пропускающим элементом жёлтого цвета, изготовленным из стекла. Световые элементы красного или синего цвета малоэффективно справляются с туманом, к тому же, помимо этого, существует вполне реальный риск получить штраф, ведь согласно правилам дорожного движения располагать фары такого цвета в передней части автомобиля запрещено. Существует ещё одни небольшой нюанс, значительно повышающий эффективность свечения, так в противотуманные фары с жёлтым стеклом следует устанавливать лампочку белого цвета, и наоборот в фары с белым стеклом устанавливается жёлтая лампочка.
  2. Маркировка. На современном рынке можно легко запутаться в выборе оптики. Для того, чтобы этого не случилось, стоит обращать отдельное внимание на заводскую маркировку изделия. Например, буква «Е» обозначает изделие, прошедшие сертификацию и все необходимые тесты. А обозначение именно противотуманной фары кроется в букве «В». Примечательно, что мощность лампочки в противотуманной фаре не должна превышать шестьдесят ватт, чаще всего в них используются лампы с цоколем Н-1 и Н-3
  3. В том случае, если автомобиль оснащён штатными местами для установки противотуманных фар, то следует найти оригинальные заводские «противотуманки», тогда их монтаж не займёт много времени, да и внешний вид будет на высоте.

Порядок подключения противотуманных фар

Установка дополнительных световых приборов изначально предполагает вмешательство в проводку автомобиля а, следовательно, при проведении такой операции следует чётко представлять свои действия, и то к каким последствиям они могут привести. Существует несколько самых распространённых способов подключения противотуманных фар. Наиболее простым, надёжным и безопасным из них является подключение в штатные разъёмы, предусмотренные заводом изготовителем.

В таком случае не осуществляется никаких дополнительных вмешательств в проводку автомобиля все, что нужно сделать это подключить клеммы в стандартные разъёмам, установить кнопку в штатное место и радоваться расширению комплектации. Такое решение на сегодняшний день доступно почти всем владельцам новых машин, при этом не имеет значения отечественная это машина, или произведённая за рубежом.

Единственное, на что стоит обратить внимание – подходят ли конкретные световые приборы к модельному ряду вашего авто по посадочным местам и проводке.

В том случае, если в автомобиле заводом изготовителям не была предусмотрена установка дополнительных элементов, придётся немножко попотеть. Для начала установки потребуются: медные провода подходящей длины, имеющие различные цвета изоляции, кнопка-переключатель в салон, реле включения, предохранитель рекомендованного номинала, и, конечно же, сами фары.

Наиболее простой схемой подключения фар является прямое подключение от аккумулятора через предохранитель и выключатель. Более сложной является схема подключения через замок зажигания, проще говоря, плюсовой провод протягивается не к клемме аккумулятора, а к любому контакту, на котором появляется напряжение после поворота ключа в замке зажигания. Второй вариант достаточно удобен благодаря тому, что не получится забыть выключить «противотуманки» при парковке автомобиля.

Особенности установки

Рассуждать об особенностях установки данного дополнительного оборудования можно достаточно долго, т. к. в любом процессе, конечно же, существуют свои тонкости. В случае с противотуманными фарами в первую очередь стоит учитывать особенности проводки автомобиля, а также конструкцию бампера, где собственно чаще всего и находятся крепления для дополнительной оптики.

В зависимости от марки и комплектации транспортного средства может отличаться и алгоритм установки. Во избежание банальных ошибок стоит обратить внимание на советы производителя, которые наверняка удастся найти в инструкции к автомобилю.

Особое внимание требуют противотуманные фары, монтируемые на внедорожники, в частности если речь идёт о специально подготовленном транспорте. Такие автомобили нередко находятся в достаточно экстремальных условиях, что вынуждает гораздо внимательнее относиться к их технической части. В частности, не желательно ставить на такие автомобили светотехнику с пластиковым корпусом, также стоит использовать герметичные клеммы даже в подкапотном пространстве.

Проводка, расположенная вне подкапотного пространства должна прокладываться исключительно в специальной защитной гофре, в идеале металлизированной, прочность которой будет гораздо выше, чем у обычной пластиковой.

Монтаж противотуманных фар вполне можно сделать своими руками, а если при этом соблюдать все правила и нюансы, то получится сделать не только всё быстро, но и достаточно качественно.

Как снять передние или задние противотуманки (противотуманные фары): видео

Противотуманные фонари создают лучшую видимость водителю автомобиля в условиях плохих погодных условий или густого тумана, по этой причине они всегда должны быть исправны. Если одна из таких противотуманных фар не работает, ее следует снять и заменить.

У каждого хозяина автомобиля бывали случаи, когда в противотуманном фонаре сгорала лампочка или трескалось стекло, или противотуманки просто разгерметизировались. Для ремонта фонаря либо замены лампочки нам понадобятся:

  • разные отвертки;
  • набор гаечных ключей;
  • хлопчатобумажные перчатки.

Читайте также: Тюнинг ВАЗ-21099 своими руками

Далее запасаемся желанием поработать и следуем инструкции.

Инструкция по снятию противотуманки на автомобиле

  1. Загоняем автомобиль на эстакаду таким образом, чтобы бампер незначительно был свешен над землей. Такое положение автомобиля на эстакаде предоставит свободный доступ к обратной стороне бампера, где вмонтированы противотуманки. Можно расположить машину передними колесами на выезде из гаража, если рядом не имеется эстакады. Хорошо вымываем бампер со всех сторон. Это существенно упростит ход снятия противотуманного фонаря.
  2. Открываем капот и отключаем минусовой провод с клеммы аккумуляторной батареи. Это обесточит бортовую электросистему питания нашего автомобиля. Такая мера не допустит возможность короткого замыкания в том случае, если провода от противотуманных фонарей случайно соприкоснутся один с другим.
  3. Находим шурупы, которыми закреплен защитный кожух противотуманных фонарей. Эти шурупы необходимо аккуратно выкрутить и снять защитный кожух. Находим фишку с проводом, что подключена к задней стороне противотуманного фонаря. Отсоединяем ее. Никогда и ни при каких условиях не тяните за провода! Необходимо взяться только за корпус фишки, чтобы не оборвать проводку. Если крепление противотуманки выполнено с лицевой стороны, снимаем снаружи крепежное кольцо и клипсы. Необходимо постоянно держать стекло, чтобы не разбилась фара в процессе ее снятия. Клипсы снимаем при помощи отвертки. Для этой цели просовываем отвертку в щель и немного проворачиваем железный стержень. Выполняем данное действие аккуратно, чтобы не поломать усики-распорки.

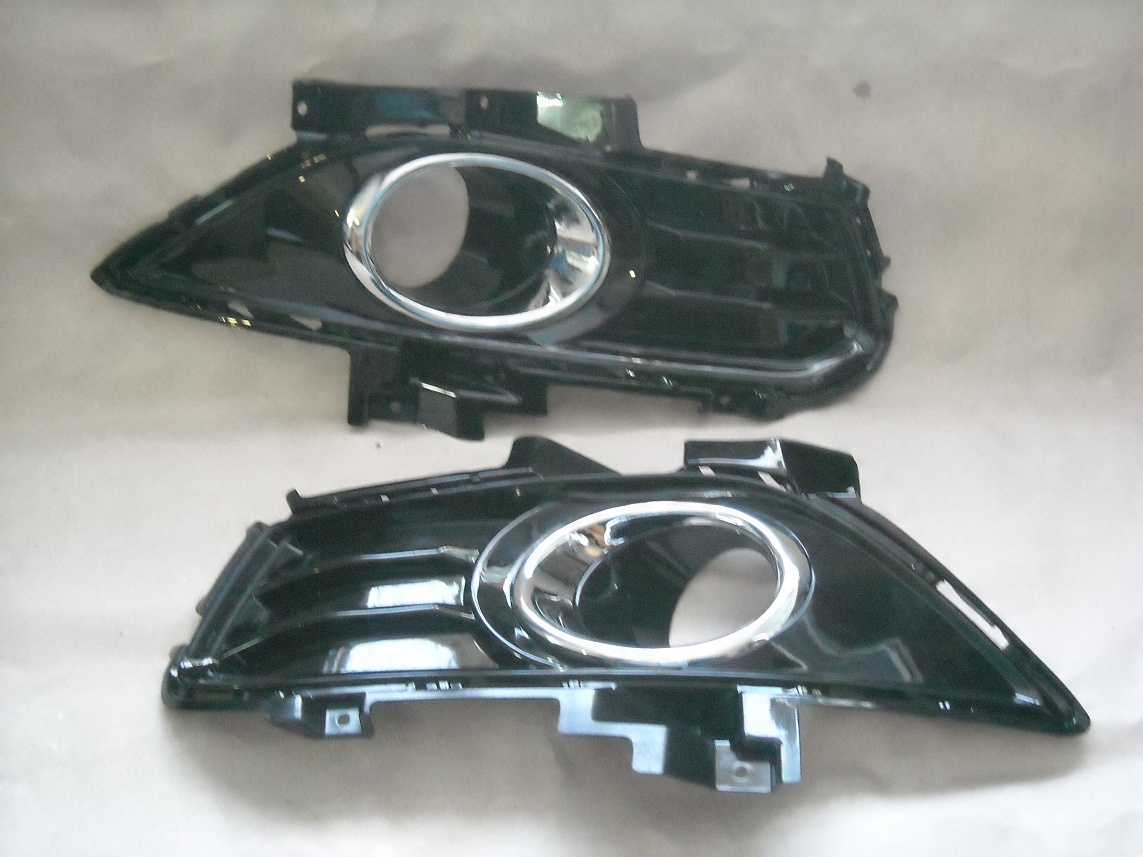

  4. Снимаем облицовочное кольцо нашего противотуманного фонаря, что находится на передней части бампера. Под кольцом мы замечаем несколько болтов, на которых держится корпус противотуманного фонаря. Выкручиваем их, запоминая либо помечая расположение каждого. При откручивании болтов постоянно придерживаем фару с задней стороны, чтобы она не слетела и не разбилась. Не теряем резиновый уплотнитель! Без него корпус фонаря не будет крепко держаться и может при езде издавать лишние звуки.
  5. Способ снятия противотуманок немного может отличаться у различных моделей автомобилей. Стоит изучить руководство по эксплуатации именно вашей машины. Кроме того, зайдите на форум владельцев конкретной модели автомобилей, на котором можно узнать все подробности и тонкости по ремонту транспортного средства. Установку противотуманных фар необходимо произвести в обратном порядке.

Читайте также: Что такое ДМРВ в машине

В качестве хорошей рекомендации добавим, что снятие противотуманных фонарей необходимо проводить в хлопчатобумажных перчатках. Последние могут защитить ваши руки от загрязнения и различных повреждений. При откручивании болтов корпус фонаря следует держать плотно, прижимая к бамперу, не нарушая резьбовое соединение в отверстиях и сохраняя целостность крепления. Перед обратным монтажом необходимо тщательно отчистить гнездо противотуманного фонаря от попавшей в него грязи.

Понравилась статья? Поделиться с друзьями:

Как снять противотуманки

Лучшие ПТФ премиум-класса

PIAA 50XT

19 500

Дорогие и эффективные ПТФ рефлекторного типа из Японии. Фара имеет прямоугольную форму и крепится на кузов автомобиля при помощи стального кронштейна в стоячем или висячем положении. Оригинальные изделия комплектуются 55 W лампами производства PIAA с высокими эксплуатационными характеристиками и цоколем h4. По светоотдаче они соответствуют обычным 85-ваттным галогеновым и хорошо освещают дорожное полотно на расстояние до 20 метров. При правильной установке противотуманные фары PIAA 50 XT формируют четкую светотеневую границу и симметричное световое пятно шириной до 95 градусов. По результатам тестирования нескольких популярных моделей ПТФ, опубликованного журналом «АвтоДела» (http://www.autodela.ru/main/top/test/protivotumanky_DLAA_Mega_Lighting_PIAA_Sirius_Wesem), PIAA 50 XT признана единственной фарой, которая «убирает» сетку в освещенной зоне почти полностью.

Основные плюсы:

  • хорошо освещают обочину и соседнюю полосу;
  • не ослепляют встречных водителей;
  • защитная крышка в комплекте;
  • легкая замена ламп.

Минусы:

высокая цена.

9.9
/ 10

Рейтинг

Читать дальше

Замена задней противотуманки

Но данное небольшое условие ничуть не усложняет саму по себе легкую задачу. Фару также нужно будет снимать, если решите покрасить автомобиль или заменить сами фары.

Чтобы поменять фару, нужно воспользоваться такими инструментами:

  • накидной ключ;
  • головка с размером 10 мм.

Порядок выполнения работы:

  1. Для начала нужно стать сзади машины и открыть багажную дверцу.
  2. Найти два болта, которые удерживают фонарь. Они располагаются на планке. Их нужно открутить.
  3. Провести снятие планки.
  4. Не резко, а легко и спокойно потянуть фонарь в свою сторону, тем самым он сможет освободиться от защелок из пластмассы.
  5. Найти электрический разъем и отсоединить его от фонаря.
  6. Теперь можно снять сам фонарь.
  7. Дальше необходимо осмотреть ваши противотуманные лампы. Меняем их, если потребуется.

Особенности работы ПТФ

Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Освещение дорожного полотна

Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:

  1. Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
  2. Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.

Регулировка противотуманок на авто

Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.

Как отрегулировать свет противотуманок

Чтобы провести регулирование противотуманок, нужно установить правильно экран. Порядок действий:

  1. Потребуется обозначить на проверочном дисплее метки так, чтобы прямая линия центров фар M отмечалась на экране проверки на расстоянии h, равняющемся расположению центров противотуманок над уровнем пола. Чтобы определить расстояние h, нужно провести измерение на загруженном авто с добавочным весом, который должен равняться 70 кг, точно на середине сиденья сзади. Обязательно бак топлива следует заполнить.
  2. X – это промежуток между серединами фары и машины. Измерения происходят на авто.
  3. Проверить давление в шинах и сравнить с нормами. Если не соответствует, то обязательно доведите его до рекомендуемого состояния.
  4. Нужно поставить авто на ровную поверхность. Машину установить перпендикулярно экрану. Промежуток между экраном и машиной должен равняться 10 м. Продольная плоскость симметрии будет идти точно по 0 линии экрана.
  5. Теперь можно активировать противотуманки.
  6. Проверка направления пучка света должна проходить для каждой противотуманки порознь. Из-за этого на противотуманные фары, которые пока не подвергаются проверке, нужно надеть какой-то материал, не пропускающий свет, или применить защитный колпак.
  7. Надо установить фары определенным образом: середину пучка излучаемого света расположить на точке, в которой пересекаются линии N, A (B). Регулировка света противотуманок должна проводиться исключительно по высоте.

Замена лампочки в ПТФ Киа Рио-3

Для замены лампочки в противотуманных фарах в Киа Рио-3 не нужно обращаться на СТО, все можно сделать самостоятельно. Процедура не сложней замены лампочек в передних фарах. Однако, для удобного доступа к обратной стороне ПТФ, необходимо замену выполнять на эстакаде или яме.

Совет: лампочки следует менять парами, т.к. цвет света новой лампочки будет ярче старой. К тому же, лампочки имеют одинаковый ресурс, поэтому существует высокая вероятность, что за первой лампой, в ближайшее время перегорит и вторая.

Порядок замены лампочки в ПТФ Киа Рио-3

  • Установите автомобиль на эстакаду и обеспечьте удобный доступ к нижней части переднего бампера.
  • Доступ к задней части противотуманной фары закрыт передней частью подкрылка, поэтому крестообразной отверткой открутите два винта крепления.

Просуньте руку в открывшийся лючок и отсоедините колодку с проводом электропитания, для этого сожмите боковые фиксаторы.

  • Замените старую лампочку на новую, и установите ее на место, проделав все действия в обратной последовательности.
  • Переходите к замене лампочки во второй ПТФ Киа Рио-3.

Замена противотуманной фары как справиться даже ленивому видео АвтоНоватор

Очень часто вследствие ДТП страдает передняя часть машины, иногда после таких неприятностей необходима замена противотуманной фары, причем тянуть с этим нельзя, ведь данная оптика играет важную роль в автомобиле. Постараемся осуществить все своими руками.

Особенность работы противотуманных фар

Главной особенностью «противотуманок» является излучаемый свет, он может быть белым или желтым, но при этом широкий и плоский луч стелется вдоль дорожного покрытия, а не освещает толщу тумана. Таким образом, они являются незаменимыми во время тумана, снегопада, дождя, так как обычные фары, излучающие рассеянный свет, просто не способны должным образом осветить дорогу. Для того чтобы была обеспечена хорошая видимость в тяжелых метеоусловиях, нужно придерживаться двух главных правил:

  • границу пучка света от фары следует отрегулировать предельно точно, так как свет не может распространяться выше указанной горизонтальной плоскости;
  • расположение фары должно быть максимально близко к дорожному полотну, так настроить границу пучка будет проще.

Очевидно, данный элемент является просто необходимостью, так как обеспечивает безопасное передвижение в условиях плохой видимости. Для того чтобы свет был четким и мог обеспечить достаточную видимость, за фарами нужно следить и вовремя полировать, чтобы царапины не уменьшали пропускную способность оптики. Сделать данную работу можно самостоятельно или в автомобильных сервисах. Полировку мы обсудим в другой статье, здесь же мы поговорим несколько о другом.

Замена противотуманной фары – инструкция по демонтажу

Прийти в негодность противотуманные фары могут по ряду причин, но чаще всего это следствие ДТП. Кроме того, со временем на их поверхности образуются царапины, трещины и сколы, что значительно ухудшает качество светового луча, но это решается полировкой, как мы уже отметили. Также не редкостью является ситуация, когда перегорает лампа, в этом случае требуется ее замена. Если противотуманные огни перестали функционировать, либо же качество излучаемого света резко упало, то необходимо заменить этот узел целиком или только нерабочий элемент.

В любом случае, свои действия следует начинать с демонтажа данного светового прибора. К сожалению, этот этап чаще всего предполагает и снятие бампера. Если же на авто установлены еще и защитные арки, то нужно открутить саморезы, посредством которых они крепятся к бамперу, и один пистон, расположенный под защитой. Затем, отогнув арки, можно отсоединить два штекера с фары. Открыв капот, нужно снять четыре пистона и два болта, благодаря которым крепятся решетка и бампер, также откручиваются и болты, расположенные снизу бампера (3 штуки).

И последним шагом в демонтаже бампера следует отщелкнуть пластиковые защелки, расположенные по его краям. Теперь его можно спокойно снять и открыть доступ к противотуманным фарам. Для снятия осветительного прибора достаточно просто вывернуть крепежные болты, потом вынуть его корпус из бампера и отсоединить штекерный разъем.

Для того чтобы разобрать саму фару, необходимо воздействие высоких температур, так как пластиковый колпак держится на герметике. Поместите ее в духовку (100 °С) на десять минут, этот герметик размягчится. Перед дальнейшей работой его нужно тщательно очистить с колпака.

Замена лампы противотуманной фары по ускоренному алгоритму

Замена лампы противотуманной фары может производиться без демонтажа всей конструкции, выполняется же она следующим образом. В первую очередь снимается грязезащитный щиток, лучше всего делать это на эстакаде либо смотровой канаве. Далее от лампы отсоединяется колодка, для этого необходимо с помощью отвертки отжать пластиковый фиксатор колодки. Теперь можно выкрутить саму лампу. На освободившееся место устанавливаем исправную лампу и осуществляем все шаги в обратном порядке, чтобы собрать осветительный прибор.

Для замены «противотуманки» целиком нужно использовать приведенную выше инструкцию для ее демонтажа. Для установки нового светового прибора выполняются все те же действия, только в обратном порядке. При этом учтите, что из каждой противотуманной фары выходят провода «+» и «-». Плюсы обеих фар соединяются и идут на аккумулятор, а затем, поднявшись на реле, подключаются к нужному разъему, а вот минусы (по отдельности) нужно протянуть на кузов.

Газоразрядные

Ксенон позволяет сделать противотуманные фары очень колоритными и действенными. Срок эксплуатации высококачественного ксенона составляет порядка 3-х лет, но использовать ксенон для противотуманных фар можно только согласно серьезным правилам, нарушение которых приведет не к штрафу, а к лишению прав на срок до 1-го года. Так, для ксенона можно использовать только особые фары с маркировкой «D», и непременно наличие автоматического корректора. Самостоятельная установка ксенона в противотуманные фары отличается большей сложностью, ежели других типов ламп, но при правильной установке итог будет веселить пару лет попорядку. К недочетам газоразрядных ламп, кроме высочайшей цены, можно отнести необходимость подмены обеих ламп, если перегорела только одна.

Купить Led лампы CL6 H8,Н9,h21  .

Как заменить лампу самостоятельно

Сама по себе замена лампы противотуманной фары не является сложной манипуляцией, а если лампа меняется на аналогичную перегоревшей, проблем практически не возникает. Перед началом работ, к примеру, на авто семейства ВАЗ, желательно загнать машину на яму, воспользоваться подъемником или приподнять переднюю часть при помощи домкрата. Так работать будет намного удобнее, и времени будет потрачено меньше.

Перед тем, как поменять лампочку в противотуманке, следует купить аналогичную – при этом предпочтение лучше отдавать известным брендам с хорошей репутацией. Для ВАЗов процесс замены лампочки выглядит следующим образом:

  • отыскивается колодка питания противотуманки, резиновая защита сдвигается от фары;
  • после этого колодка аккуратно разъединяется;
  • пружинные фиксаторы на отражателе фары разблокируются;
  • лампочка извлекается вместе с проводом;
  • устанавливается новая лампа;
  • фара собирается вновь, проверяется.

Достаточно выполнить эту манипуляцию один раз, чтобы в следующий на замену лампочки в противотуманке ушло всего несколько минут. Процесс замены на других моделях зависит от конструктивных особенностей противотуманок. На некоторых автомобилях ПТФ расположены в блоке с головными фарами – здесь придется немного разобрать оптику. Пример замены на отечественной «Калине» на видео:

Если штатные противотуманки не устраивают

Нередко можно встретить автомобилистов, которых категорически не устраивает свет штатных противотуманок. В особенности это касается тех, кому приходится часто выезжать на большие расстояния. Действительно, нередко в условиях сильного тумана установленные ПТФ не справляются со своей основной задачей. Как правило, в таких фарах установлены обычные лампы. Менять их на аналогичные, но большей мощности нецелесообразно, куда разумнее заменить их на светодиоды или ксенон.

Стоит отметить, что светодиодные лампы в противотуманные фары можно устанавливать без каких-либо ограничений и условий, как это потребуется для ксенона. Для самостоятельной замены галогеновой лампы на светодиодную не потребуется специальных знаний и оборудования. Но существует одно правило, пренебрегать которым не следует: приобретать диодные дампы в противотуманки можно, только если они принадлежат проверенному бренду. Недорогие китайские образцы не отвечают требованиям качества и служат очень недолго.

Перед приобретением светодиодных ламп следует снять галогеновые и посмотреть на цоколь, чтобы подобрать аналогичную, – это позволит до минимума сократить работы по подгонке ламп в штатную противотуманную фару. Важным параметром лампы для противотуманок является значение ее яркости. Измеряется этот параметр в Люменах (Лм), и для противотуманок яркость должна составлять не менее 1000 Лм , в противном случае эффект, по сравнению с галогеновыми лампами, станет незаметен.

Диодные лампочки в противотуманные фары практически никогда не вызывают нареканий при прохождении техосмотра, для них не нужно приобретать дорогостоящие линзованные фары. Как и для ксенона, они имеют широкий спектр возможных цветов, что позволит обойтись без установки дополнительных светофильтров.

Что это за услуга

Большинство водителей имеют основные навыки по замене некоторых деталей своего автомобиля, но замена противотуманки лампочки зачастую не входит в этот список. Действительно, казалось бы, самая простая операция, ведь дома перегоревшую лампочку мы обычно меняем самостоятельно. Но проблема в том, что в некоторых моделях автомобилей приходится немного повозиться, чтобы заменить лампочку противотуманной фары. А так как эта процедура выполняется не так часто, особенно, с качественной оптикой, то и навыки подзабываются. А когда требует замена лампы заднего хода и замена ламп стоп сигнала — то выезжать на проезжую часть не рекомендуется.

Небольшой ликбез

Пользу противотуманных фар многие водители недооценивают. Хотя эта оптика хорошо зарекомендовала себя не только в условиях тумана. В дождливую погоду и в снегопад, когда от обычных фар проку никакого, а иногда видимость становиться даже еще хуже, ситуацию способны спасти именно противотуманки. Многие водители знают, как слепит глаза яркий белый свет фар идущих навстречу автомобилей, практически, невидимых сквозь пелену дождя, снега или тумана. Желтый же свет противотуманных, направленный вниз, под пелену тумана, наоборот, делает полотно дороги и часть обочины более заметными.

Как заменить лампочку в противотуманки?

Чаще всего, противотуманные фары (ПТФ) вмонтированы в «тело» бампера и представляют с ним одно целое. Поэтому, для того чтобы заменить обычную лампочку иногда приходится откручивать и снимать весь передний бампер. Начинают эту процедуру с откручивания саморезов, на которые посажен бампер. Затем, открыв капот, отсоединяют провода питания, ведущие от ламп. После чего снимают противотуманные фары и выполняют их замену.

Такая операция обычно производится если произошло физическое повреждение всей фары или же не получается открыть корпус фары обычной отверткой (в случае цельно спаянного корпуса). Такой корпус лучше всего нагреть, с задней его части, чтобы слега расплавить и получить возможность снять крышку, и заменить лампочку. Конечно герметичность будет слегка потеряна, но другого выхода нет, если операцию нужно выполнить срочно. Если же корпус обычный, то замена противотуманки лампочки выполняется проще, с помощью обычной отвертки. Открыв корпус, выкручивается лампочка, а на ее место вкручивается новая, после чего корпус закрывается.

Если замена лампочки в противотуманной фаре все же не вошла в число ваших любимых занятий, то заказав выездную услугу нашего мастера, вы получаете отличный сервис за короткий промежуток времени и по самой демократичной цене.

https://youtube.com/watch?v=0ibs5ou_XmI

почему не работают противотуманки и как снять ПТФ по схеме

Безопасность движения при плохой видимости во время дождя или тумана обеспечивают противотуманки

Поэтому важно, чтобы они находились в рабочем состоянии. В статье рассматриваются ПТФ, особенности работы, дается инструкция, как выполняется замена противотуманной фары

Особенности работы ПТФ

Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:

  1. Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
  2. Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.

Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.

Для обеспечения качественного света луча необходимо следить за состоянием поверхности плафона: полировать, устранять царапины, которые уменьшают пропускную способность стекла.

Распространенные неисправности туманок и способы их устранения

Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.

Причины, по которым не горят противотуманки, могут быть следующие:

  • перегорел предохранитель;
  • перегорели лампочки;
  • нет контакта в реле;
  • неисправна кнопка выключения;
  • плохой контакт на массу кузова или самих ПТФ;
  • неверное подключение;
  • окисление контактов.

Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.

Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света

Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem)

Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.

Если необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

  • установка фар в бампер,
  • протяжка проводов,
  • подключение реле и предохранителя,
  • монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

  1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
  2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
  3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
  4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
  5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто (см. видео выше).

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

  • Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
  • Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
  • Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (см. схему регулировки). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Замена противотуманной фары своими руками

Доброго времени суток. Давеча менял разбитую туманку (далее ПТФ) на своей машине.

Опишу порядок действий, может кому пригодится. Хочется отметить, что заменить ПТФ, лампочку в ней или произвести другие действия с ПТФ можно без снятия бампера, что сильно меня порадовало.

Итак:
1. Снимаем соответствующее переднее колесо, для левой ПТФ — левое колесо, для правой-правое.

2. Открываем лючок доступа к лампам головного света (далее лючок), он находится в колесной арке. Для этого действия удобно использовать обычную шайбу толщиной 2мм. Поворачиваем до упора против часовой стрелки оба замка.

2а. Тем, кто задумал сменить только лампочку, пункты 3-7 делать необязательно. Снимаем лампу ПТФ, поворачивая ее против часовой стрелки. Достаем лампу через лючок, вынимаем из штекера, вставляем рабочую лампу в ПТФ и штекер, закрываем лючок, ставим колесо на место. ГОТОВО!

3. Откручиваем все возможные шурупы (головка на 8 и один болт головка на 10) передней части защиты колесной арки (далее локер), ну это то, в чем лючок стоял. Отщелкивать клипсы по внешней стороне локера не нужно.

4. После того как локер откручен и внутри арки, и снизу под бампером, отводим его максимально к стойке амортизатора, тем самым располагая лючок напротив ПТФ по горизонтали и освобождая доступ к ПТФ снизу (дырка между бампером и локером). Крепим локер в таком положении любым удобным способом.

5. Далее нужно открутить три шурупа (головка на 8), крепящие ПТФ к бамперу (видно через лючок только 2 из 3х шурупов) поэтому последний придется крутить наощупь, для этого вам два направления для доступа к ПТФ (через лючок и снизу). Последний шуруп находится чуть выше и чуть ближе того шурупа, который ближе к крылу автомобиля. В этой операции нужно терпение и гибкие руки…

6. После того как три шурупа откручены, вынимаем ПТФ через лючок.

7. Собираем в обратной последовательности.
Желаю успехов.



Фольксваген Поло — замена лампы противотуманной фары — журнал За рулем

Заменить лампу в противотуманной фаре автомобиля «Фольксваген Поло» седан можно двумя способами: снизу автомобиля или сняв противотуманную фару. Замена ламп в левой и правой противотуманных фарах VW Polo, а также их снятие выполняются одинаково.

Противотуманную фару автомобиля «Фольксваген Поло» снимаем для ее замены и при замене переднего бампера. Замену лампы первым способом выполняем на смотровой канаве или эстакаде.

Отвернув саморезы крепления передней части подкрылка, отгибаем подкрылок переднего колеса.

2276-6-13-12-01

Нажимаем на фиксатор колодки проводов.

2276-6-13-12-02

Отсоединяем колодку от лампы.

2276-6-13-12-03

Поворачиваем лампу против часовой стрелки.

2276-6-13-12-04

Вынимаем лампу из корпуса фары.

Устанавливаем новую лампу HВ4 в обратной последовательности.

2276-6-13-12-05

Для снятия противотуманной фары вставляем специальный крючок (из штатного набора инструментов) в отверстие для регулировки фары.

2276-6-13-12-06

Потянув декоративную накладку на себя…

2276-6-13-12-07

Снимаем накладку, преодолевая сопротивление фиксаторов.

2276-6-13-12-08

Ключом Torx T-25 отворачиваем три самореза крепления противотуманной фары.

2276-6-13-12-09

Вынимаем фару из отверстия в бампере.

2276-6-13-12-10

Нажав на фиксатор колодки, отсоединяем колодку проводов от разъема лампы.

2276-6-13-12-11

Поворачиваем лампу против часовой стрелки.

2276-6-13-12-12

Вынимаем лампу из корпуса фары.

Устанавливаем противотуманную фару в обратной последовательности.

[Как сократить расходы на техническое обслуживание Volkswagen Polo седан] [Техническое обслуживание Volkswagen Polo седан на 15 тыс. км пробега] [Техническое обслуживание Volkswagen Polo седан на 30 тыс. км пробега] [Инструмент, необходимый для проведения технического обслуживания Volkswagen Polo седан] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении технического обслуживания автомобиля] [Лампы, применяемые в автомобиле Volkswagen Polo седан]

Nissan Rogue Service Manual: Снятие и установка — Галогенные фары — Система наружного освещения

ПЕРЕДНИЙ КОМБИНАЦИОННЫЙ ФОНАРЬ

Покомпонентное изображение

  1. Крыло переднее
  2. Передний комбинированный фонарь

Зажим

Снятие и установка

СНЯТИЕ

  1. Снять облицовку переднего бампера. См. EXT-17, «Снятие и Установка».
  2. Снимите болты и зажим переднего комбинированного фонаря.
  3. Вытяните передний комбинированный фонарь вперед.
  4. Отсоедините разъемы жгута от переднего комбинированного фонаря и удалять.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ : После установки произвести регулировку угла наклона фары. См. EXL-114, «Осмотр».

Замена лампы

ПРЕДУПРЕЖДЕНИЕ : Не прикасайтесь к лампочке рукой, когда она горит или сразу после выключения.Это может привести к ожогам.

ВНИМАНИЕ :

  • Не прикасайтесь к стеклянной поверхности колбы голыми руками и не допускайте масло или жир, чтобы попасть на него, чтобы предотвратить повреждение лампочки.
  • Не оставляйте лампу вне отражателя лампы на долгое время из-за пыли, влага, дым и т. д. может повлиять на производительность лампы. При замене лампы обязательно замените ее новой. один.

ФАРА (LOW BEAM) BULB

Удаление

  1. Поверните лампу против часовой стрелки и снимите с передней комбинации фонарь.
  2. Отсоединить разъем жгута от лампы и снять.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ФАРА (ДАЛЬНИЙ ЛАМПА) ЛАМПА

Удаление

  1. Снять пластиковую крышку.
  2. Поверните лампу против часовой стрелки и снимите ее с передней комбинации. фонарь.
  3. Отсоединить разъем жгута от лампы и снять.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЛАМПА СТОЯНОЧНОГО (БОКОВОГО МАРКЕРА)

Удаление

  1. Поверните лампу против часовой стрелки и снимите с передней комбинации фонарь.
  2. . Выньте лампочку из патрона лампы.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЛАМПА ПОВОРОТА

Удаление

  1. Поверните патрон лампы против часовой стрелки и снимите его спереди. комбинированная лампа.
  2. Вынуть лампочку из патрона лампы.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ПРОТИВОТУМАННАЯ ФАРА

Покомпонентное изображение

  1. Облицовка переднего бампера
  2. Противотуманная фара
  3. Лампа противотуманной фары

Передняя

Снятие и установка

СНЯТИЕ

  1. Частично снять защиту переднего крыла. См. EXT-28, «КРЫЛО ПРОТЕКТОР: Покомпонентное изображение «.
  2. Отсоединить разъем жгута от противотуманной фары.
  3. Вывернуть болты противотуманной фары и снять противотуманную фару.

УСТАНОВКА

Устанавливают в порядке, обратном снятию.

ПРИМЕЧАНИЕ : После установки произвести регулировку угла наклона противотуманных фар. См. EXL-117, «Порядок корректировки прицеливания».

Замена лампы

ВНИМАНИЕ: Не дотрагивайтесь до лампы рукой, когда она горит или сразу после включения. выкл.Это может привести к ожогам.

ВНИМАНИЕ :

  • Не прикасайтесь к стеклянной поверхности колбы голыми руками и не допускайте масло или жир, чтобы попасть на него, чтобы предотвратить повреждение лампочки.
  • Не оставляйте лампу вне отражателя лампы надолго, так как пыль, влага, дым и т. д. могут повлиять на производительность лампы. При замене лампы обязательно замените ее новой. один.

СНЯТИЕ

  1. Частично снять защиту переднего крыла.См. EXT-28, «КРЫЛО ПРОТЕКТОР: Покомпонентное изображение «.
  2. Отсоедините разъем жгута от противотуманной фары (A).
  3. Поверните лампу (1) против часовой стрелки и снимите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ДАТЧИК ОПТИЧЕСКИЙ

Снятие и установка

СНЯТИЕ

  1. Отсоедините оптический датчик (2) от решетки обогревателя (1) с помощью подходящий инструмент.
  2. Отсоедините разъем жгута проводов (A) от оптического датчика. (2) и удалите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

КОМБИНАЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Покомпонентное изображение

  1. Комбинированный переключатель
  2. Рулевая колонка
  3. Винт

Передняя

Снятие и установка

СНЯТИЕ

  1. Снять датчик угла поворота рулевого колеса. См. BRC-139, «Снятие и Установка ».
  2. Отсоединить разъем жгута проводов от комбинированного переключателя.
  3. Снимите винт (A) и комбинированный переключатель (1).

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВЫКЛЮЧАТЕЛЬ АВАРИИ

Покомпонентное изображение

  1. Центральная решетка вентилятора
  2. Выключатель аварийной сигнализации

Собачка

Снятие и установка

СНЯТИЕ

  1. Снять решетку центрального вентилятора.См. VTL-13, «ЦЕНТРАЛЬНЫЙ ВЕНТИЛЯТОР. РЕШЕТКА: Снятие и установка ».
  2. Освободите защелки и снимите аварийный выключатель.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ФОНАРЬ БОКОВОГО ПОВОРОТА

Снятие и установка

СНЯТИЕ

  1. Снять заднюю накладку наружного зеркала заднего вида. См. МИР-25, «Снятие и Установка ».
  2. Снять стекло наружного зеркала заднего вида.См. МИР-24, «Снятие и установка».
  3. Выверните винты (A) и переставьте лампу бокового указателя поворота.

  1. Отсоединить разъем жгута от лампы бокового указателя поворота и удалять.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Замена лампы

Лампа габаритного указателя поворота отдельно не обслуживается. См. EXL-126, «Снятие и установка».

ЗАДНИЙ КОМБИНАЦИОННЫЙ ЛАМПА

Покомпонентное изображение

  1. Фонарь задний комбинированный
  2. Втулка
  3. Зажим

Снятие и установка

СНЯТИЕ

  1. Снять боковой воздушный спойлер. См. EXT-48, «Снятие и установка».
  2. Вывернуть болты заднего комбинированного фонаря.
  3. Потяните задний комбинированный фонарь назад, чтобы освободить его от зажима и фиксаторов.
  4. Отсоедините разъем жгута от заднего комбинированного фонаря и удалять.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Замена лампы

ПРЕДУПРЕЖДЕНИЕ : Не прикасайтесь к лампочке голыми руками, пока она горит или сразу после включения. выкл. Это может привести к ожогам.

ВНИМАНИЕ :

  • Не прикасайтесь к стеклянной поверхности колбы голыми руками и не допускайте масло или жир, чтобы попасть на него, чтобы предотвратить повреждение лампочки.
  • Не оставляйте лампу вне отражателя лампы надолго, так как пыль, влага, дым и т. д. могут повлиять на производительность лампы. При замене лампы обязательно замените ее новой. один.

ЛАМПА ВЫКЛЮЧЕНИЯ

Удаление

  1. Снять задний комбинированный фонарь. См. EXL-127, «Снятие и Установка ».
  2. Поверните патрон лампы стоп-сигнала против часовой стрелки и снимите.
  3. Вынуть лампу стоп-сигнала из патрона лампы.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЛАМПА ЗАДНЕГО ФАРА

Удаление

  1. Снять задний комбинированный фонарь. См. EXL-127, «Снятие и Установка».
  2. Повернуть патрон лампы заднего фонаря против часовой стрелки и снять.
  3. Вынуть лампу заднего фонаря из патрона.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЛАМПА ПОВОРОТА

Удаление

  1. Снять задний комбинированный фонарь. См. EXL-127, «Снятие и Установка ».
  2. Повернуть патрон лампы указателя поворота против часовой стрелки и снять.
  3. Вынуть лампу лампы указателя поворота из патрона лампы.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ВЫСОКОМОНТАЖНЫЙ ФОНАРЬ

Покомпонентное изображение

  1. Стоп-сигнал высокий
  2. Задняя дверь

Шпилька

Снятие и установка

СНЯТИЕ

  1. Снимите крышку доступа с помощью подходящего инструмента.См. INT-38, «В разобранном состоянии». Просмотр ».
  2. Отвернуть гайки верхнего стоп-сигнала.
  3. Отсоедините разъем жгута от верхнего стоп-сигнала и удалять.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Замена лампы

ЛАМПА ВЫСОКОМОНТАЖНОГО СТОП-ФОНА

Лампа верхнего стоп-сигнала отдельно не обслуживается. См. EXL-129, «Снятие и установка».

БЛОК ЗАПАСНОЙ ЛАМПЫ

Покомпонентное изображение

  1. Блок фонаря заднего хода
  2. Задняя дверь

Зажим
Шпилька

Снятие и установка

СНЯТИЕ

  1. Снять облицовку задней двери. См. INT-38, «Снятие и установка».
  2. Отверните гайки узла задней лампы.
  3. Потянуть задний фонарь в сборе, отсоединить разъем жгута проводов. и удалить.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Замена лампы

ПРЕДУПРЕЖДЕНИЕ : Не прикасайтесь к лампочке голыми руками, пока она горит или сразу после включения. выкл. Это может привести к ожогам.

ВНИМАНИЕ :

  • Не прикасайтесь к стеклянной поверхности колбы голыми руками и не допускайте масло или жир, чтобы попасть на него, чтобы предотвратить повреждение лампочки.
  • Не оставляйте лампу вне отражателя лампы надолго, так как пыль, влага, дым и т. д. могут повлиять на производительность лампы. При замене лампы обязательно замените ее новой. один.

ЗАДНЯЯ ЛАМПА

Удаление

  1. Снять блок фонаря заднего хода. См. EXL-130, «Снятие и Установка ».
  2. Повернуть патрон лампы заднего фонаря против часовой стрелки и снять.
  3. Вынуть лампу заднего фонаря из патрона.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЗАПАСНАЯ ЛАМПА

Удаление

  1. Снять блок фонаря заднего хода. См. EXL-130, «Снятие и Установка».
  2. Поверните патрон лампы заднего хода против часовой стрелки и снимите.
  3. Вынуть лампу задней лампы из патрона лампы.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

ЛАМПА ЛИЦЕНЗИИ

Покомпонентное изображение

  1. Лампа лампы освещения номерного знака
  2. Уплотнение фонаря номерного знака
  3. Фонарь освещения номерного знака
  4. Фонарь освещения номерного знака в сборе
  5. Патрон лампы освещения номерного знака

Снятие и установка

СНЯТИЕ

  1. Освободите накладку лампы освещения номерного знака.См. EXT-50, «Покомпонентное изображение».
  2. Выверните винт (A) (левый или правый) и снимите фонарь номерного знака (1). (LH или RH) вниз.

  1. Отсоедините разъем жгута от лампы освещения номерного знака и снимите.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

Замена лампы

ПРЕДУПРЕЖДЕНИЕ : Не касайтесь лампочки рукой, когда она включена или сразу после выключения.Это может привести к ожогам.

ВНИМАНИЕ :

  • Не прикасайтесь к стеклянной поверхности колбы голыми руками и не допускайте масло или жир, чтобы попасть на него, чтобы предотвратить повреждение лампочки.
  • Не оставляйте лампу вне отражателя лампы надолго, так как пыль, влага, дым и т. д. могут повлиять на производительность лампы. При замене лампы обязательно замените ее новой. один.

СНЯТИЕ

  1. Снять фонарь освещения номерного знака.См. EXL-132, «Снятие и Установка ».
  2. Повернуть патрон лампы освещения номерного знака против часовой стрелки и снять.
  3. Вынуть лампу лампы освещения номерного знака из патрона.

УСТАНОВКА

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ : После установки лампы надежно установите патрон лампы для обеспечения герметичности.

Периодическое обслуживание
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ФАР Осмотр ПОДГОТОВКА ПЕРЕД НАСТРОЙКОЙ Перед выполнением настройки прицеливания проверьте следующее: Убедитесь, что все шины накачаны до нужного давления….
Разборка и сборка агрегата
ПЕРЕДНЯЯ КОМБИНИРОВАННАЯ ЛАМПА В разобранном виде Передний комбинированный фонарь Патрон лампы стояночного (бокового) габаритного огня Лампа фары (ближнего света) Пластиковое покрытие Лампа фары (дальнего света) Т …
Другие материалы:

Подготовка
Специальный сервисный инструмент Фактическая форма инструментов может отличаться от изображенной здесь. Номер инструмента (TechMate No.) Название инструмента Описание — (J-39570) Шасси Ухо Определение места шума — (J-50397) NISSAN Писк и погремушка Комплект …

P0743 Гидротрансформатор
Описание кода неисправности ЛОГИКА ОБНАРУЖЕНИЯ DTC DTC КОНСУЛЬТИРУЙТЕСЬ с условиями экрана (Содержание диагностики неисправностей) Условие обнаружения DTC P0743 ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА (Электрическая цепь муфты гидротрансформатора) Когда все следующие условия выполнены и это состояние поддерживается . ..

Радио
При зажигании в положении ACC или ON, нажмите кнопку или POWER кнопку / регулятор VOLUME, чтобы включить радио на.Если слушать радио с двигателем не работает, зажигание следует поставить в АСС должность. Радиоприем зависит от сигнала станции сила, дистанция …

© 2014-2020 Авторские права www.nirogue.com

Toyota Camry: Противотуманная фара в сборе LH

КАПИТАЛЬНЫЙ РЕМОНТ

ПОДСКАЗКА:

  • Используйте те же процедуры для правой и левой стороны.
  • Перечисленные ниже процедуры относятся к левой стороне.
  • Установка производится в порядке, обратном снятию.
  1. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ
  2. СНИМИТЕ ЛЕВУЮ ПРОТИВОТУМАННУЮ ФАРУ
  1. Выверните 2 винта.
  2. Переместите левую противотуманную фару в направлении, указанном стрелку, освободите крюк и снимите противотуманную фару. сборка LH.

Снять противотуманную фару в сборе LH

3.СНИМИТЕ ЛАМПОЧКУ ПРОТИВОТУМАННОЙ ФАРЫ

.

а. Поверните лампу противотуманной фары в направлении, показанном на рисунке. и снимаем лампу противотуманной фары.

Снять лампу противотуманной фары

  1. ПОДГОТОВКА АВТОМОБИЛЯ К РЕГУЛИРОВКЕ ПРИЦЕЛЯ ПРОТИВОТУМАННОЙ ФАРЫ
  2. ПОДГОТОВКА К НАПРАВЛЕНИЮ ПРОТИВОТУМАННОЙ ФАРЫ
  3. ПРОВЕРКА ПРИЦЕЛЕНИЯ ПРОТИВОТУМАННЫХ ФАР
  4. РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПРОТИВОТУМАННОЙ ФАРЫ

РЕГУЛИРОВКА

1.ПОДГОТОВКА АВТОМОБИЛЯ К РЕГУЛИРОВКЕ ПРИЦЕЛЬНОЙ ФАРЫ

а. Подготовить автомобиль:

  • Убедитесь, что корпус вокруг тумана не поврежден или деформирован. лампы.
  • Залить топливный бак.
  • Убедитесь, что масло залито до указанного уровня.
  • Убедитесь, что охлаждающая жидкость залита до указанного уровня.
  • Накачать шины до подходящего давления.
  • Установите запасное колесо, инструменты и домкрат в исходное положение.
  • Разгрузить багажник.
  • Сядьте на сиденье водителя человека среднего веса (68 кг, 150 фунтов).

2. ПОДГОТОВКА К НАПРАВЛЕНИЮ ПРОТИВОТУМАННОЙ ФАРЫ

а. Подготовьте автомобиль в соответствии со следующими условиями:

  • Разместите автомобиль в достаточно темном месте. четко соблюдать линию отсечения. Линия отсечки четкая линия, ниже которой свет от противотуманных фар можно наблюдать, а выше которого нельзя.
  • Установите автомобиль под углом 90 к стене.
  • Создайте расстояние 7,62 м (25 футов) между транспортным средством. (центр лампы противотуманной фары) и стенка.
  • Установите автомобиль на ровную поверхность.
  • Раскачивайте автомобиль вверх и вниз, чтобы стабилизировать подвеску.

Препарат для наведения противотуманных фар

ВНИМАНИЕ: Расстояние 7,62 м (25 футов) между транспортным средством (противотуманные фары). центр луковицы) и стена необходима для правильной регулировки прицеливания.

Если нет, обеспечьте расстояние ровно 3 м. (9,84 фута) для проверки и регулировки. (Целевая зона будет изменяется с расстоянием, поэтому следуйте инструкциям в иллюстрация.)

  1. Подготовьте кусок толстой белой бумаги (примерно 2 м (6,6 фута) (высота) x 4 м (13,1 фута) (ширина)) для использования в качестве экрана.
  2. Проведите вертикальную линию по центру экрана (V-линия).
  3. г. установите экран, как показано на рисунке.

СОВЕТ:

  • Поставьте экран перпендикулярно земле.
  • Совместите V-линию на экране с центром автомобиля.

e. Нарисуйте базовые линии (линия H, линии V LH, V RH) на экране как показано на рисунке.

ПОДСКАЗКА: Отметьте на экране отметки центра лампы противотуманной фары. Если центр знак не виден на противотуманной фаре, используйте центр лампа противотуманной фары или название производителя, указанное на противотуманной фаре лампа в качестве центральной отметки.

  1. H Line (высота противотуманных фар): Проведите горизонтальную линию поперек экрана, чтобы он проходит через центральные знаки. Линия H должна быть на той же высоте, что и центр лампы противотуманной фары следы от противотуманных фар ближнего света.
  2. V LH Line, V RH Line (Положение центральной метки слева- (левая (левая) и правая (правая) противотуманные фары): Нарисуйте две вертикальные линии так, чтобы они пересекали H линия на каждой центральной отметке.

3.ПРОВЕРКА ПРИЦЕПНОЙ ФАРЫ

  1. Закройте или отсоедините разъем противотуманной фары с противоположной стороны чтобы предотвратить свет из тумана лампа не проверяется из-за воздействия на контроль прицеливания противотуманной фары.
  2. Запустить двигатель.

ВНИМАНИЕ: Обороты двигателя должны быть 1500 и более.

г. Включите противотуманную фару и убедитесь, что светотеневая линия попадает в указанную область, как показано в иллюстрация.

Фара противотуманная, контроль прицеливания

4. РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПРОТИВОТУМАННЫХ ФАР

а. Отрегулируйте цель противотуманной фары в указанном диапазоне, повернув прицельный винт с помощью отвертки.

ВНИМАНИЕ: Последний поворот прицельного винта следует производить в ClockΩise направление. Если винт сильно затянут, ослабьте его, а затем снова затяните, чтобы последний поворот винт находится в направлении часовой стрелки.

Регулировка угла наклона противотуманных фар

Подробнее о освещении:

Противотуманная фара в сборе LH

Hyundai Santa Fe: Противотуманные фары. Порядок ремонта — Система освещения

Инспекция

Выключатель передних противотуманных фар

1.

Установив переключатель противотуманных фар в каждое положение, убедитесь, что эта преемственность существует между клеммами ниже.Если преемственность не соответствует указанному, замените многофункциональный переключатель.

Удаление

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимаем передний бампер.

3.

Снимите переднюю противотуманную фару в сборе (A) после ослабления. крепежные винты (4 шт.).

4.

Снимите переднюю противотуманную фару (A), повернув счетчик по часовой стрелке после отсоединения разъема.

Установка

1.

Установить лампу противотуманной фары.

2.

Подсоедините разъем передней противотуманной фары.

3.

Установите передний бампер.


Реостат. Порядок ремонта
Осмотр 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.2. Снимите боковую крышку защитной подушки. 3. Удалить …
Лицензионные лампы. Порядок ремонта
Удаление 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите рассеиватель номерного фонаря (A) с панели после ослабление винта. …
См. Также:

Датчик давления в рампе (RPS). Поиск и устранение неисправностей Форма сигнала
…

Порядок ремонта
Демонтаж 1.Снимите обшивку задней двери. 2. Снимаем заднюю панель двери багажника. 3. Отключите …

Открытие капота
1. Потяните за рычаг освобождения, чтобы открыть капот. Капот должен слегка приоткрыться. ПРЕДУПРЕЖДЕНИЕ Откройте капот после выключения двигателя на ровной поверхности, сдвинув рычаг переключения передач в положение P (Парковка). ..

Nissan Sentra Service Manual: Передняя противотуманная фара — Снятие и установка — Система наружного освещения

Снятие и установка

ПРОТИВОТУМАННАЯ ФАРА

Удаление

  1. Отложите защиту крыла в сторону. См. EXT-28, «ЗАЩИТА КРЫЛА. : Снятие и установка — Защита переднего крыла ».
  2. Отсоединить разъем жгута от передней противотуманной фары.
  3. Выверните винты и снимите переднюю противотуманную фару.

Установка

Установка производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ:

После установки произвести регулировку угла наклона противотуманных фар. См. EXL-117, «Корректировка прицеливания».

ЛАМПА ПЕРЕДНЕЙ ПРОТИВОТУМАННОЙ ФАРЫ

Удаление

ВНИМАНИЕ:

Не дотрагивайтесь до лампочки рукой, пока она горит или сразу после выключено.Это может привести к ожогам.

ВНИМАНИЕ:

  1. Отложите защиту переднего крыла в сторону. См. EXT-28, «КРЫЛО ЗАЩИТА: снятие и установка — Защита переднего крыла ».
  2. Отсоединить разъем жгута от лампы передней противотуманной фары.
  3. Поверните патрон лампы передней противотуманной фары против часовой стрелки и снимите.

Установка

Установка производится в порядке, обратном снятию.

ВНИМАНИЕ:

После установки убедитесь, что патрон лампы установлен надежно, чтобы водонепроницаемость.

Ревизия:

Передний комбинированный фонарь
В разобранном виде Большая крышка (не обслуживается) Маленькая крышка (не обслуживается) Передний комбинированный фонарь Лампа галогенная (дальний свет) Лампа указателя поворота Патрон лампы указателя поворота …
Лампа указателя поворота зеркала заднего вида
Снятие и установка Лампа бокового указателя поворота зеркала заднего вида встроена в зеркало заднего вида. сборка и обслуживается как сборка.См. МИР-18, «Покомпонентное изображение». …
Прочие материалы:

Описание системы
Составные части Расположение составных частей Привод АБС и электрический блок (управление единица измерения) Блок управления AV A / c автоматический усилитель. Ecm Ipdm e / r Tcm Разъем канала передачи данных Блок управления EPS Млрд куб. М Комбинированный счетчик Датчик угла поворота рулевого колеса Блок датчика диагностики подушек безопасности Система Может общаться …

Переключатель CVT
в разобранном виде Ручка переключателя передач Стопорный штифт Крышка ручки Панель индикации положения Переключатель фиксатора Блок блокировки переключения передач Переключатель положения парковки Селектор переключения передач в сборе Жгут проводов селектора переключения передач Лампа положения Шток блокировки ключа С кнопочным выключателем зажигания система Wi…

Цепь зуммера счетчика
Описание Зуммер для системы звукового оповещения установлен в комбинации метр. Комбинированный измеритель издает звуковой сигнал тревоги на основе сигналов передается от различных единиц. Проверка работы компонентов 1.Проверьте работу зуммера счетчика Выберите ЗУММЕР BCM в CONSULT. …

© 2014-2020 Авторские права www.nisentra.com

Установка противотуманных фар

Это руководство по установке было основано на фейслифтинге fortwo.Если у вас более старый смарт, разница в форме решетки радиатора; все остальное должно быть таким же.

Необходимые инструменты:

  • 1x маленькая отвертка с плоским лезвием
  • 1x отвертка Philips (№ 2)
  • 1x лента из ПВХ (не обязательно)
  • 1x штопор (терпи меня — все будет раскрыто)

Детали Требуется:

Для начала снимаем переднюю решетку.

Снимите панели-заглушки противотуманных фар с каждого конца решетки, как показано ниже:

Зайдите в проушины автомобиля и осторожно нащупайте проводку.Довольно часто они сворачиваются в бухту и обматываются белой лентой из ПВХ, поэтому вам, возможно, придется немного покопаться. Я нашел левую немного дальше, чем правую. Однако оба они доступны.

Поднесите одну из ламп до глазницы. Вы заметите, что лампы идентичны и не являются левыми / правыми. Лампы следует повернуть так, чтобы надпись на лицевой стороне стекла была горизонтальной. Вы заметите, что крепежные винты и болты совпадают с отверстиями.

Для болта вам нужно будет надеть гайку из листового металла на это отверстие (вверху справа с обеих сторон). Для остальных отверстий используйте обычную нажимную гайку.

Вставьте патрон, который вы открутили изнутри автомобиля, на конец лампы.

Сдвиньте лампу на место и начните затягивать болт. Прежде чем он полностью вернется в исходное положение, начните затягивать два других винта. Не затягивайте их слишком сильно. Втулка должна расшириться, но не настолько, чтобы винт начал проходить через нее.

Затяните болт, чтобы лампа была достаточно жесткой, и убедитесь, что угол наклона лампы немного ниже горизонтали. Если вы обнаружите, что лампы расположены слишком высоко под углом, немного раскрутите этот болт. Это должен быть ваш конечный результат:

Вы можете заметить, что левый свет сидит более прочно, чем правый. Это хорошо; причина в том, где крепится болт. С левой стороны вы заметите, что болт крепится рядом с твердой частью конструкции, тогда как правая сторона совершенно не поддерживается.

Вы завершили установку ламп. Пришло время установить решетку на место. Он просто возвращается на место. Сначала убедитесь, что все зажимы выровнены.

Противотуманные фары должны хорошо выглядывать через решетку.

Теперь, когда внешние работы завершены, пришло время установить еще несколько кнопок для нажатия в кабине. Расположение переключателя — справа от переключателя внутреннего освещения.

Пора использовать тот штопор, о котором вы долго думали.Если вы воспользуетесь отверткой, чтобы оторвать заглушку, вы рискуете поцарапать остальную часть консоли. Возможно, вы заметили, что пластик внутри салона очень легко царапается, поэтому мы хотим минимизировать это. Если заглушка вам не нужна, можно намотать в ее центр штопор и потянуть. На ветру вы ни во что не попадете, так что не беспокойтесь.

Нащупайте разъем внутри отверстия. В моем случае я выдвинул выключатель внутреннего освещения сзади и обнаружил, что к нему приклеен разъем.Подключите разъем к задней части переключателя противотуманных фар.

Теперь верните переключатель в отверстие, чтобы завершить установку.

Включите зажигание. Включите фары либо на габаритные огни, либо на ближний свет. Теперь нажмите новую кнопку!

Вы должны увидеть зеленый светодиод на переключателе и услышать щелчок реле. Выйдите на улицу и убедитесь, что оба фонаря работают.

Если все хорошо, то при нажатии на переключатель они выключаются нормально.Свет также должен выключаться, когда вы выключаете фары. При этом вы услышите щелчок реле, при повторном включении фары противотуманные фары включатся не сразу. Для этого вам нужно будет снова нажать кнопку.

Передние противотуманные фары не горят нормально.

Процедура проверки 1: Передние противотуманные фары не горят нормально.
осторожность При каждой замене ЭБУ убедитесь, что цепь питания, цепь заземления и цепь связи в норме.












ЭКСПЛУАТАЦИЯ ЦЕПИ или ЭБУ ЭБУ


Если передние противотуманные фары не загораются нормально, входной сигнал может быть неисправен.

  • Выключатель заднего фонаря
  • Выключатель фар
  • Выключатель противотуманных фар
  • Информация о кодировании опций

КОММЕНТАРИИ ПО СИМПТОМУ НЕИСПРАВНОСТЕЙ


Если передние противотуманные фары не горят нормально, возможно, неисправны указанные цепи входного сигнала или блок управления ETACS-ECU.

ВЕРОЯТНЫЕ ПРИЧИНЫ



  • Неисправность подрулевого переключателя
  • Неисправность ETACS-ECU
  • Повреждены жгуты проводов и разъемы

ПРОЦЕДУРА ДИАГНОСТИКИ


ШАГ 1. Проверка данных кодирования ЭБУ ETACS


(1) Используйте M.U.T.-III, чтобы прочитать информацию о кодировке дополнительного блока управления ETACS-ECU (см. ГРУППУ 00 — Таблица кодирования).
(2) Убедитесь, что «Передняя противотуманная фара» установлена ​​на «Присутствует».

Q. Результат проверки нормальный?

Перейдите к этапу 2.

С помощью M.U.T.-III установите код опции «Передняя противотуманная фара» на «Присутствует» и проверьте признак неисправности.

ШАГ 2. Проверьте работу габаритных огней и фар.


Убедитесь, что габаритные огни и фары светятся нормально.

Q. Результат проверки нормальный?

Переходите к этапу 3.

Проверьте габаритные огни и фары (см. Таблицу признаков неисправности).

ШАГ 3. Диагностический код M.U.T.-III


Проверьте, установлен ли диагностический код для ETACS-ECU.

Q. Код диагностики установлен?

Найдите и устраните неисправность в блоке управления ETACS-ECU. Ссылаться на .

Перейти к этапу 4.

ШАГ 4. Список данных M.U.T.-III


Используйте служебные данные ETACS-ECU для проверки сигнала, связанного с работой функции передних противотуманных фар.

  • Установите выключатель противотуманных фар в положение ON.
Арт. №
Название позиции
Нормальное состояние
Товар 345
Противотуманная фара ВКЛ
ПО
OK: отображается нормальное состояние.

Q. Результат проверки нормальный?

Переходите к этапу 5.

Найдите неисправность в блоке управления ETACS-ECU. См. Процедуру проверки 11 «Сигнал переключателя колонки не получен».

ШАГ 5. Проверка разъема: Разъем реле передних противотуманных фар A-12X


Q. Результат проверки нормальный?

Переходите к этапу 6.

Отремонтируйте неисправный разъем.

ШАГ 6. Проверить реле передних противотуманных фар.


См.

Q.Результат проверки нормальный?

Переходите к этапу 7.

Заменить реле передних противотуманных фар.

ШАГ 7. Измерение напряжения на разъеме реле передней противотуманной фары A-12X


(1) Снимите реле передних противотуманных фар и измерьте со стороны блока реле.
(2) Измерьте напряжение между выводом 2 и массой кузова, а также между выводом 4 и массой кузова.
OK: Напряжение системы

Q.Результат проверки нормальный?

Переходите к этапу 9.

Переходите к этапу 8.

ШАГ 8. Проверка жгута проводов между клеммой № 2/4 разъема реле передней противотуманной фары A-12X и плавкой вставкой (36) <1500> или (38 ) <2000>



  • Проверить выходные линии на разрыв цепи.

Q. Результат проверки нормальный?

Перейти к операции 13.

Отремонтировать жгут проводов.

ШАГ 9.Проверка разъема: Разъем C-312 ETACS-ECU


Q. Результат проверки нормальный?

Переходите к этапу 10.

Отремонтируйте неисправный разъем.

ШАГ 10. Проверка жгута проводов между клеммой № 1 разъема реле передней противотуманной фары A-12X и клеммой № 4 разъема ETACS-ECU C-312



  • Проверьте выходные линии на разрыв цепи.

Q. Результат проверки нормальный?

Перейдите к Шагу 11.

Отремонтировать жгут проводов.

ШАГ 11. Проверка жгута проводов между клеммой № 3 разъема реле передней противотуманной фары A-12X и клеммой № 2 разъема передней противотуманной фары A-39 (левая) или A-49 (правая)


примечание Перед проверкой жгута проводов проверьте промежуточный разъем A-44, а затем при необходимости отремонтируйте его.

  • Проверить выходные линии на разрыв цепи.

Q. Результат проверки нормальный?

Переходите к этапу 12.

Отремонтируйте жгут проводов.

ШАГ 12. Проверка жгута проводов между клеммой № 1 разъема передней противотуманной фары (LH) A-39 или A-49 (правой) и массой кузова


note Перед проверкой жгута проводов проверьте промежуточный разъем A-44, а затем при необходимости отремонтируйте его.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
