Изучаем шкив коленвала, чтобы двигатель работал безукоризненно

Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить.

Где стоит шкив коленвала и как до него добраться?

Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, демпферный шкив коленвала (равно как и обычный) почти незаметен. Его скрывает генератор, однако заглянув вниз, туда, куда тянется ремень, можно увидеть диск, плотно зафиксированный на валу ступицей. Это и есть искомая деталь. Шкивы бывают двух видов, обычные и с демпфером, причем последний вариант отличается наличием внешнего массивного кольца, отделенного от основной части резиновой прокладкой, для снижения вибрации детали. По внешней кромке демпфера нарезаны зубцы, необходимые для работы датчика положения коленчатого вала.

Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда.

Почему трудно снять зубчатый шкив коленчатого вала?

При отсутствии специального инструмента изъять болт, удерживающий зубчатый шкив коленчатого вала, весьма проблематично, поскольку резьба нарезана так, что направление откручивания совпадает с крутящим моментом вала при работающем двигателе. Однако именно в этом и заключается выход из положения. Понадобится всего лишь длинный ключ с головкой на 19 (можно нарастить обрезком трубы), который упирается в землю против вращения вала. Выполняем небольшие подготовительные работы – под передние колеса подкладываем клинья, а на катушке зажигания отсоединяем разъем. Зачем? Для использования стартера в качестве механического усилия, прилагаемого к болту.

Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ зажигания на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт.

Даже если болт шкива коленвала снят, впереди много работы

Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя.

Снимать шкив надо аккуратно, чтобы не повредить шпоночный паз, иначе деталь будет сидеть неплотно, что приведет к скорому износу ступицы.

Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины

.


Шкив коленвала — что это такое и с чем его едят

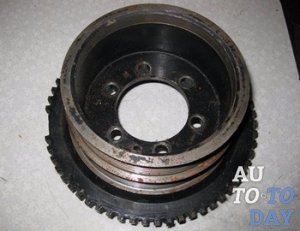

Снятый шкив коленвала

Деталь, которая не бросается в глаза и кажется несущественной, в действительности играет важную роль в обеспечении работоспособности всех систем автомашины. Имея достаточно простое и надёжное устройство, шкив коленвала иногда нуждается в замене. Чаще всего его снимают при необходимости замены сальника коленвала. В этой связи важно знать, какие существуют виды шкивов, с чем могут быть связаны поломки, как производится замена.

Разновидности шкивов для коленчатого вала

Снятый шкив коленвалаНа видео изношенный шкив коленвала ВАЗ

Подавляющее большинство механизмов автомобиля используют для своей работы энергию, получаемую от вращающегося коленчатого вала. Если вращение колёс обеспечивается целой системой валов и шестерён, то для приведения в действие газораспределительного механизма (ГРМ), генератора, помпы, кондиционера используется шкив коленвала.

В разные периоды автомобилестроения и для разных марок авто, применялись независимые друг от друга конструкторские решения шкивов. Утверждать, какой тип шкивов лучше, не имеет смысла, для разных условий эксплуатации автомобиля – свой тип шкива.

Коленвал со шкивом под клиновый ремень

Практически все легковые, грузовые автомобили, автобусы с моторами, разработанными отечественными конструкторами в советскую эпоху, оснащены ременной передачей для генератора. Шкив под такой ремень имеет цельнолитую (цельносварную) конструкцию, а паз повторяет конфигурацию клинового ремня.

На конец вала шкив насаживается через шпонку, что препятствует его прокручиванию, и закрепляется с помощью гайки (реже – болта). Максимально простая конструкция позволила использовать шкив на протяжении всего периода эксплуатации мотора.

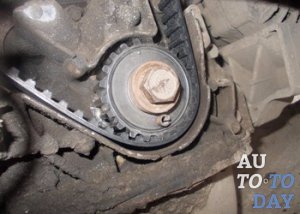

Зубчатый шкив коленвала

С целью облегчения системы и провода газораспределения конструкторы предложили использовать не цепь, а ремень. Подобная конструкция встречается почти на всех современных авто. Для того, чтобы добиться максимального совпадения угла вращения коленвала и распредвала, внутренняя поверхность ремня имеет пазы, а на внешнем ободе шкива нанесены зубы. Именно поэтому такой шкив назван зубчатым. При условии своевременной замены ремней и правильной эксплуатации сам шкив служит достаточно долго, и поломка встречается редко.

Демпферный шкив коленвала

В момент запуска и резкого изменения частоты вращения коленвала на ремень и систему газораспределения оказывается сильное импульсное механическое воздействие. Разработчики предложили оснастить шкив демпфером – резиновой прослойкой между внутренней обоймой и внешним рабочим диском. Подобная конструкция нашла широкое применение в моторах для микроавтобусов, автомобилей небольшой грузоподъёмности.

Конструкторы добились желаемого результата, но одновременно существенно сократили срок эксплуатации шкива. Резина от перепадов температур, агрессивной среды, механических нагрузок теряет эластичность, разрушается. Автовладельцы вынуждены непрерывно следить за состоянием демпфера и срочно менять шкив при появлении дефектов. Иногда шкив разламывается, что полностью обездвиживает автомобиль.

Как производится замена шкива коленвала

Снятый шкив коленвалаВидео о том как снять шкив коленвала

Какой конструкции не использовался бы шкив на моторе, принцип демонтажа и установки остаётся одинаковым.Если мотор расположен вдоль моторного отсека, то шкив находится в передней нижней части, за радиатором охлаждения. При поперечном расположении блока к шкиву можно добраться, если снять правое переднее колесо.

Наиболее часто задаваемый вопрос на автофорумах звучит так: какая резьба на шкиве коленвала? Проблема заключается в том, что гайка или болт имеют очень сильную затяжку. Испытывая серьёзные затруднения при демонтаже, автовладельцы сомневаются в правильном направлении приложения усилий.

Ответ в данном случае один – резьба правая, то есть откручивать гайку (болт) необходимо против часовой стрелки. Коленвал вращается в обратном направлении, что приводит к постепенному сильному затягиванию. Если добавить к этому процессы окисления, коррозии, то сорвать с места такую затяжку вручную очень сложно.

Зная некоторые приёмы весь процесс можно сократить до 10 минут. Алгоритм действий таков:

  • автомобиль устанавливается на смотровую яму, колёса фиксируются упорами;
  • при поперечном расположении блока снимается колесо, под тормозной диск подкладывается «козелок»;
  • на головку болта (гайку) коленвала надевается накидной ключ с удлиненным рычагом и упирается в пол по ходу вращения;
  • с распределителя зажигания снимается бронепровод, чтобы двигатель не завёлся;
  • кратковременным включением зажигания приводится в действие стартер, усилия которого обычно достаточно для того, чтобы сорвать болт (гайку).

Такой приём можно повторить несколько раз, пока затяжка не освободится. Далее отворачивание производится вручную. Для облегчения процесса рекомендуется заранее все стыки деталей покрыть слоем смазки типа «WD» или тормозной жидкостью.

Стянуть шкив с коленвала также непросто. Во-первых, посадочные размеры подбираются для наиболее прочного соединения и исключения люфта. Во-вторых, шпонка шкива коленвала также оказывает сопротивление из-за плотной подгонки. Идеальным считается использование специального винтового съёмника. При отсутствии таких приспособлений шкив снимают с помощью монтировки, аккуратно надавливая на тыльную поверхность шкива в разных местах.

Если автовладельцу удалось демонтировать шкив, то с его установкой проблем не возникнет. Всё происходит в обратной последовательности, а надёжный зажим коленвал обеспечит себе сам.

Шкив коленвала - как его заменить самому?

Шкив коленвала Многие автовладельцы, которые хоть раз проводили ремонт своего «железного любимца» своими руками, точно сталкивались с такой проблемой – как с коленвала снять шкив. Да, сразу же конечно можно обратиться к инструкции, прочесть её и, вроде бы, пустяки эта самая процедура. А вот и нет. Только Вы пытаетесь открутить тот самый заветный болт, оказывается, что это пустяковое, казалось бы, дело совсем уж и не так просто осуществить. И абсолютно не ясно как зафиксировать коленчатый вал так, чтобы не было его вращения. Тут вырастает следом и вторая проблема – каким боком подлезть к этому самому болту? Достаточно хлопот доставляет сильная затяжка шкива коленвала и снять его становится всё сложнее. Применяя силу велика опасность повреждения многих близрасположенных деталей двигателя или кузовное покрытие.

Суть проблемы лежит в болте шкива коленвала, или гайке – это зависит от модели. Во время установки они закручиваются с огромным усилием. Это делается во избежание самопроизвольного раскручивания. Ведь если это произойдёт, то больших поломок не избежать, а следовательно придётся выложиться по полной на дорогостоящий ремонт. Болт или гайка со временем эксплуатации постепенно затягиваются и далее, а усугубляется это ещё и дополнительным коксовнием, коррозией и залипанием. При знании определённых приёмов и обладая специальными навыками, провести ремонт можно и за 10 минут. Далее мы рассмотрим как справиться с этими двумя задачами: гайкой и болтом шкива коленвала.

Где стоит шкив коленвала и как до него добраться?

Место нахождения шкива Когда вы поднимаете крышку капота и бросаете взгляд на двигатель, то не сразу замечаете шкив коленвала, будь то демпферный или обычный. Он скрыт под генератором, но проследив за тем, куда пролегает ремень, вы увидите диск, что плотно зафиксирован ступицей на валу. Это и есть та самая деталь. Шкивы, как Вы уже поняли, бывают двух видов: обычные и демпферные, для второго варианта характерно наличие массивного кольца, что расположено снаружи и отделено от основания резиновой прокладкой, которая служит элементом, понижающим вибрацию детали. Внешняя кромка демпфера покрыта зубцами, которые нужны для работы датчика положения коленвала.

Для снятия шкива коленчатого вала, следует сначала освободить генераторный болт стопора, а после ослабить натяжной настолько, чтобы ремень слегка опустился и появилась возможность его снять. Следующим отсоединяем антифризовый бачок. При этом может помешать ремень рулевого гидроусилителя. Рядом со шкивом откручиваем болт на 14, который создаёт натяжение передачи гидроусилителя, и снимаем её. Остаётся последний шаг, преодолев который, мы выполним поставленную задачу. Ну и конечно же финальный рубеж самый сложный. Нужно открутить единственный болт, фиксирующий шкив. Подобраться к нему проще из под днища автомобиля со стороны правого переднего колеса. Задача выполнится без особых усилий при наличии пневматического гайковёрта.

Откручиваем гайку шкива коленвала

Шкив Если на конце коленчатого вала шкив удерживается гайкой, то это является прямым признаком двигателя классической компоновки заднеприводного автомобиля по типу ВАЗ моделей 2101-2107, Нива и подобных им. Эту гайка носит ещё и второе название – «храповик», ведь на неё могут иметься уступы для «кривого стартера».

Работу по снятию шкива коленвала рекомендуется проводить на смотровой яме. Коленвал необходимо зафиксировать включением на коробке четвёртой передачи и стояночным тормозом. Перед началом процедуры запаситесь следующими инструментами:

- накидным или торцовым ключами на 36-38;

- удлинителем рычага, пригодится и отрезок любой крепкой трубы.

Когда Вы уже находитесь в яме под автомобилем, откручивать гайку лучше пробовать максимально возможно длинным рычагом. Если же она не поддалась, то переключаем коробку передач на нейтралку и делаем следующее:

- снимаем насвечники;

- находясь в яме, устанавливаем ключ с рычагом таким образом, чтобы его конец упёрся в пол или лонжерон автомобиля по курсу вращения коленвала;

- поворачиваем ключ в замке зажигания и тем самым подаём краткий импульс.

Зачастую с первых попыток гайка поддаётся и далее её можно будет отвернуть обычным ключом. Не забудьте ослабить и снять генераторный ремень.

Почему трудно снять зубчатый шкив коленчатого вала?

Шкив Без наличия специального инструментария, достать болт, который держит зубчатый шкив коленвала, достаточно трудное занятие, ведь его резьба нарезана таким образом, что направление откручивания болта идентично крутящему моменту вала работающего двигателя. Но как бы парадоксально это ни звучало, но выход из положения кроется именно в этом.

Болт, что удерживает шкив коленвала, преобладает в двигателях переднеприводных автомобилей. В них расположение блока перпендикулярно автомобильной оси. В случае с болтом, в отличие от гайки, придётся постараться посильнее, ведь к болту подобраться будет посложнее. И для этого Вам следует подготовить вот что:

- домкрат;

- пенёк;

- торцовую головку соразмеряемую по размеру с болтом и удлинительный рычаг;

- автомобильные инструменты.

Шкив Бороздя просторы интернета и интересуясь у знакомых автолюбителей, многие желают пойти по неправильному пути наибольшего сопротивления, зато, как они думают по наиболее быстрому, а именно без предварительных подготовительных работ. Априори такие попытки увенчиваются полнейшим фиаско. Для правильного и наиболее безопасного извлечения шкива, следует проделать следующие действия:

- поднимите переднюю правую часть автомобиля и затем снимите колесо;

- установите автомобиль на пенёк;

- сверху возле капота снимите все детали, которые смогут воспрепятствовать доступу: воздушный фильтр и щиток грязевой защиты;

- далее снимите ремень генератора;

- для того, чтобы зафиксировать коленчатый вал, откройте заглушку блока сцепления и в образовавшееся отверстие вставьте монтировку, чтобы заклинить зубья маховика;

- на болт шкива под аркой колеса наденьте головку с рычагом удлинения;

- болт откручивайте против часовой стрелки.

При правильном выполнении вышеперечисленных манипуляций болт должен поддаться и его можно легко открутить. Если же такого не случилось, тогда ещё удлините рычаг. Если же и это не помогло, тогда на помощь придёт стартер, как было описано выше в случае с гайкой у заднеприводных автомобилей.

Шкив коленвала Полезно знать! Любое соединение на резьбе, даже если оно чрезмерно сильно затянуто, можно ослабить, не прилагая больших усилий. Просто достаточно знать и успешно применять народные автомобильные хитрости. Проблема снятия шкива коленвала сойдёт на нет, если Вы заранее смочите шапку гайки или болта тормозной жидкостью, маслом по типу «WD» или обычным столовым уксусом. Не лишним будет слегка постучать по граням головки.

Но отвинтив гайку или болт, Вы не всегда сможете просто снять шкив с вала, ибо он прочно на нём удерживается. Снять его можно используя монтировку. Достаточно аккуратно и равномерно поддевать его с разных сторон. Важно прикладывать усилия как можно ближе к самому валу. А если случай ну совсем уже безнадёжный и не помогает всё перечисленное, тогда придётся использовать специальный съёмник шкива коленчатого вала. Это специальное устройство в виде шпильки с гайкой, на которой имеются два или три захвата. Концы захватов закрепите за края шкива, а в центр вала уприте конец шпильки. Проворачивая съёмник по часовой стрелке, Вы постепенно стянете шкив с вала.

Но не будьте уверены в том, что коленвал вращается по часовой стрелке абсолютно во всех марках автомобилей. Например коленвал в некоторых моделях вращается в обратном направлении. Следовательно резьба гайки шкива будет уже не правой, а левой.

Даже если болт шкива коленвала снят, впереди много работы

Шкив Итак, шкив коленвала снят. Какие-то из описанных манипуляций да помогли и упрямые болт или гайка всё-таки поддались. Но, как Вы уже поняли – это ещё не конец пути и нужная деталь по щучьему велению не окажется в Ваших руках. Ступица располагается на валу очень плотно, в дополнение её ещё сдерживает шпонка, которая воспрепятствует её случайному соскальзыванию. Идеальным вариантом, как уже обговаривалось выше, послужит специальный съёмник шкива коленвала. Подойдёт даже самая недорогая модель. Он избавит Вас от затрат лишних усилий и времени. Снимать шкив нужно очень аккуратно, ведь можно повредить шпоночный паз, а это может привести к быстрому износу ступицы, ведь деталь уже будет сидеть не достаточно плотно.

Другой способ снятия тоже был кратко осмотрен нами выше. Если автомобильная монтировка не подходит из-за своих больших размеров, то можно использовать калёные инструменты от мотоцикла. Подойдут любые Г-образной формы. В данном случае помощь ещё кого-нибудь покрепче не будет излишней, ведь эта процедура отнимет у Вас больше сил, чем в случае применения специального съёмника. Перед тем как надевать новый шкив на вал, рекомендуем смазать место установки шпонки солидолом. Затем обстукайте шкив молотком по разным сторонам, предварительно положив на него гасящую прокладку из мягкого прорезиненного материала.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Зубчатый шкив коленвала

На первый взгляд зубчатый шкив коленвала кажется маловажной деталью, но несмотря на это, от него зависит функционирование многих систем автомобиля. Он используется не только в легковых машинах, но и в подъемной и строительной технике. Необходимость в его замене зачастую возникает при установке нового сальника коленвала, а также при повреждении конструкции шкива.

зубчатый шкив

Описание

Работа многих систем автомобиля осуществляется за счет энергии, поступающей от коленчатого вала. Конструкция шкива со временем совершенствуется, сегодня появилось несколько вариантов, каждый из которых подходит для определенного автомобиля и различных условий эксплуатации. Они фиксируются при помощи втулок, изготовленных из качественных материалов, таким образом, упрощается монтаж и увеличивается надежность крепления.

Главным предназначением шкива является передача энергии между валами. Особое значение он имеет в следующих случаях:

  • присутствует чрезмерная передаточная нагрузка на ремень;
  • необходимо предотвращение проскальзывания ремня.
шкивы для зубчатых ремней

Как выбрать

Выбирая зубчатый шкив, стоит обратить внимание на класс обработки, расстояние между зубьями и форму изготовления. Поверхности зубьев и ремень подвержены постоянным нагрузкам, поэтому предъявляются высокие требования к качеству нарезки и обработки. Нарезка зубьев осуществляется в несколько этапов на фрезерном станке или устройствах, предназначенных именно для изготовления данных деталей. Чугунные изделия несколько отличаются от других разновидностей, они отливаются в формах, полностью повторяющих готовые шкивы для зубчатых ремней и обрабатываются при помощи фрезерного станка.

Фланцы на шкиве могут как отсутствовать, так и располагаться на одной или двух сторонах. Они фиксируются тремя методами:

  • клепка с дальнейшей фрезерной обработкой;
  • болтовыми соединениями;
  • горячая посадка (применяется только при небольшом размере деталей).

Материалы

Перед покупкой изделия необходимо определиться с материалами, которые использовались при его изготовлении. Чаще всего встречаются чугунные, алюминиевые и стальные. Чугун постепенно отходит на второй план, так как он уступает по характеристикам современным сплавам, к тому же отличается достаточно высокой стоимостью. Достаточное распространение приобрел зубчатый шкив из низколегированной стали, которая обладает устойчивостью к воздействию коррозии, износу, механическим повреждениям и может подвергаться термической обработке.

Расчет шестеренчатой и ременной передачи производится аналогичным образом, но во внимание должен приниматься эластичный ремень, выступающий в качестве передаточного тела. Существует два основных типа расчета: метрический и дюймовый. От числа зубьев и передаточного числа зависит расчет необходимого количества зубьев. В некоторых случаях возможно использование натяжных роликов для обеспечения большей степени сцепления.

зубчатый шкив коленвала

Демонтаж

Для того чтобы снять старый зубчатый шкив, необходимо убрать крышку, скрывающую провода агрегатов, таким образом, обеспечивается свободный доступ к деталям мотора, требующим замены. Далее ослабляется натяжение приводной цепи. После чего снимается бачок с незамерзающей жидкостью и электрогенератор. Если автомобиль оснащен гидроусилителем руля, необходимо демонтировать ремень данной системы.

Далее остается снять крепежный болт, фиксирующий зубчатый шкив на коленчатом вале, но здесь могут возникнуть сложности, связанные с направлением резьбы. Во время движения двигателя болт постоянно затягивается, поэтому на данном этапе работ может потребоваться пневматический гайковерт, если усилия рук окажется недостаточно.

При отсутствии специальных инструментов, заметно упрощающих задачу, рекомендуется закрепить гаечный ключ на болте, чтобы предотвратить его поворот. Автомобиль во время работ должен находиться на домкратах, либо со снятыми приводными колесами. Это необходимо для того, чтобы транспорт не сдвинулся с места. Откручивание болта будет производиться за счет резкого проворачивания ключа зажигания, при этом стартер сделает несколько оборотов и останется только снять болт. После замены шкива все детали устанавливаются в обратном порядке.

зубчатый шкив ваз

На что нужно обратить внимание

Снять зубчатый шкив “ВАЗа” с посадочного места также достаточно сложно. Передача крутящего момента производится через шпоночное соединение, а сам шкив крепится при помощи переходной посадки. Желательно иметь при себе специальный съемник, который обеспечит плавный демонтаж детали с минимумом усилий. При возникновении сложностей можно провести обработку соединения средством WD-40. При снятии важно не повредить шпоночный паз, поэтому нужно действовать аккуратно и медленно. При несоблюдении данного правила есть вероятность возникновения сколов и небольших трещин.

все, что нужно о нем знать?

Шкив коленвала – это деталь, которая на первый взгляд, может показаться несущественной для автомобиля. На самом же деле, это устройство играет важнейшую роль в обеспечении работоспособности многих систем транспортного средства.  Сам по себе ни один вал не способен функционировать. Для этого в автомобиле предусмотрены специальные элементы, которые передают крутящий момент на другие узлы. Шкив коленвала, как раз и является одним из таких звеньев. В процессе эксплуатации с ним, как и с любым другим элементом могут случиться неполадки. В рамках данного материала рассмотрим виды шкивов, где они установлены и как их заменить.

Шкив коленвала: все, что нужно о нем знать?

Виды шкивов для коленвала

Практически все механизмы для работы используют энергию, получаемую от вращения коленвала. Если вращение колес обеспечивается целой системой, то для приведение в работу ГРМ и других важных элементов используется шкив коленвала. Существует несколько видов таких устройств:

  • Коленвал со шкивом под клиновый ремень;
  • Зубчатый шкив;
  • Депмферный шкив.

Ременной передачей оснащены отечественные марки автомобилей. Шкив под такой ремень имеет цельную конструкции, а сам паз полностью повторяет конфигурацию клинового ремня. В зубчатой конструкции используется не цепь, а ремень. Она используется на большинстве современных автомобилях. На микроавтобусах и транспорте небольшой грузоподъемности  применяется шкив с резиновой прослойкой (демпфером).

Виды шкивов для коленвала

Где располагается шкив коленчатого вала?

В основном при  поднятии крышки капота заметить эту конструкцию достаточно сложно. Дело в том, что  шкив расположен за генератором и соответственно не заметен. Однако если заглянуть вниз, в место ремня, можно увидеть диск, зафиксированный на валу ступицей – это и будет искомая деталь. Для того, чтобы снять шкиф водителю потребуется выполнить такие манипуляции:

  • Освободить на генераторе стопорный болт;
  • Ослабить натяжной болт и слегка опустить ремень;
  • Отсоединить бачок с антифризом;
  • Демонтировать ремень гидроусилителя;
  • Открутить с помощью гайковерта крепежный элемент, фиксирующий шкив.
  • Трудности при снятии зубчатого шкива

Изъять болт, удерживающий шкив коленчатого вала зубчатого вида будет достаточно проблематично без специального инструмента. Поскольку его резьба нарезана таким образом, что направление откручивания полностью совпадает с крутящим моментом вала, сделать это трудно. Для этих целей обычно используют ключ размером на 19, которым нужно будет против вращения вала открутить интересующую деталь. Однако даже, если вам удалось демонтировать шкив коленвала нельзя сказать, что на этом этапе все работы считаются оконченными. Дело в том, что на вале ступица обычно сидит достаточно плотно, да от случайного соскальзывания ее уберегает специальная шпонка. Для ее демонтажа можно воспользоваться специальным съемником или аэрозольной смазкой. Под их действием ступица шкива коленчатого вала будет самопроизвольно раскачиваться с тягой на себя.

О том, как открутить гайку на шкиве коленчатого вала можно узнать из этого видеоролика:

Опубликовано: 15 апреля 2018

Как снять шкив с коленвала, какой съемник использовать

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Содержание статьи:

  1. Почему трудно снять шкив?
  2. Как открутить шкив коленвала?
  3. Снятие шкива.
  4. Как правильно установить шкив?
  5. Видео.



Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

как снять шкив коленвала
По строению шкивы тоже бывают разные, есть 2 вида:
  • обычные;
  • демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).



№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

Некоторые модели двигателей не ремонтируются, они одноразовые. Это, например: 1AZ-FSE, 3UZ-FSE. Каждый силовой агрегат было подробно рассмотрен.



№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Еще вариант, в отверстие шкива вставить штырь, а об штырь и второй упор установить монтировку, как на этом рисунке. снять шкив коленвала ваз





Как открутить шкив коленвала

В зависимости от конструкции коленвала, шкив крепится к нему или гайкой, или болтом. На автомобилях с задним приводом, в основном, шкив крепится гайкой.как снять шкив Двигатели некоторых заднеприводных автомобилей можно завести специальной рукояткой, для которой сделаны специальные выступы для зацепления рукоятки. Эту рукоятку называют еще «кривой ключ», а зацепление для этого ключа называют храповиком.

Гайка крепления шкива устанавливается размером на 36 или 38 мм под ключ. Используют торцевой ключ. Ключ усиливают путем приваривания длинной ручки или надевают трубку для увеличения «плеча».



Как открутить гайку шкива:
  1. Поставить авто на яму или эстакаду.
  2. Поднять ручной стояночный тормоз.
  3. Включить 4 скорость на КПП, поставить упоры под колеса.
  4. Не сильно постучать по граням гайки.
  5. Накинуть торцевой ключ, удлинить его трубой и сорвать прикипевшую гайку.



Если гайка шкива не откручивается:
  1. Перевести ручку коробки на нейтралку.
  2. Скинуть свечные провода со свеч, чтобы не завелся мотор.
  3. Надеть торцовый ключ на гайку и удлинить ее трубой. Ключ накинуть таким образом, чтоб труба упиралась в землю или лонжерон машины с правой стороны для исключения поворота шкива по часовой стрелке.
  4. Делаем пару коротких резких поворотов ключа замка зажигания для включения стартера. Стартер начнет вращать маховик, маховик коленвал, а шкив зафиксирован ключом. В этом случае, обычно прикипевшая гайка быстро «отходит».





Шкив коленвала автомобилей с передним приводом, в основном, крепится болтом. Для снятия шкива коленчатого вала переднеприводной машины, надо действовать в таком порядке:
  1. Домкратом поднять переднюю правую сторону авто. Подложить козелок, пенек или пару колес с дисками.
  2. Снять колесо.
  3. Демонтировать и снять воздушный фильтр с корпусом.
  4. Снять защитный кожух.
  5. Ослабить натяжитель ремня и снять ремень генератора.
  6. Для фиксации коленвала надо снять в картере сцепления заглушку, после чего вставить в отверстие монтировку и упереть его между зубьями маховика.
  7. Теперь надо надеть торцовой ключ, удлинить его трубой и резко пытаться провернуть против часовой стрелки. Главной сорвать прикипевший болт шкива.

Если не получается сорвать с места болт, то используем метод откручивания стартером. Этот метод приведен выше.

Полезный совет от слесарей, повидавших многое: использовать растворитель или ВД-40, или подобное средства от образования ржавчин. После того, как побрызгали на резьбу (если шкив крепится гайкой), минут 15 надо подождать, потом пробовать отворачивать. Если болт, то на резьбу нанести это средство не просто, хотя вокруг болта побрызгать, возможно через микрощели жидкость пройдет и раскоксует соединение.





Снятие шкива

Открутить болт или гайку крепления — это только пол дела. Дальше надо вытащить шкив с вала. Так просто руками шкив не снимется, если не его посадочное гнездо не раздолбано. Кроме того, шкив плотно сажается на вал, то он еще фиксируется от проворота шпонкой.

Существуют специальные съемники для снятия шкива с вала. Бывают механические и гидравлические съемники.

Конструкция механического съемника проста. Обычно имеет три лапки, которыми надо зацепить сам шкив, а центральный стержень упереть в вал. После чего, надо вращать стержень, лапки будут выпрямляться и тянуть на себя шкив. как снять шкив без съемникаБывают съемники еще проще, которые можно сделать своими руками. самодельный съемник для шкиваЕсли нет съемного устройства для шкива, то можно использовать монтировки. Если один человек снимает, то по очереди, с каждой стороны отодвигая по чуть-чуть, чтобы не было перекоса. Если два, то одновременно с разных сторон резким движением выпрессовывают шкив с коленвала.

Бывает и такое, что при использовании съемника, стенки пазов шкива не выдерживают и откалываются. Поэтому, при использовании монтировок, зацеплять их надо как можно ближе к валу.



Установка шкива на коленвал

Для того, чтобы обратно установить шкив на коленвал ДВС, надо проверить посадочные места. Если есть заусенцы, задиры, удалить их наждачным камнем. Если старый шкив легко сажается на вал, то такой шкив не пригоден. Он должен сидеть плотно, насаживаться с определенным усилием. Перед установкой шкива, для уменьшения трения, надо смазать маслом или литолом.





Видео

В этом видео полезные советы, как открутить гайку крепления шкива к коленчатому валу автомобильного мотора.

Вариант откручивания болта шкива коленвала поликлиновым ремнем.

Как снять шкив коленвала на ВАЗ (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115).

How to remove the crankshaft pulley bolt. Болтовое соединение.

Как затянуть шкив коленчатого вала очень быстро.

Снимает шкив коленвала на автомобиле Honda (Хонда) без спец ключа.

Автор публикации

15 Комментарии: 24Публикации: 322Регистрация: 04-03-2016

Шкив коленвала – почему всем автовладельцам нужно знать, что это такое

— Функции шкива коленвала

— Типы шкивов коленвала

— Особенности замены шкива коленвала



Функции шкива коленвала

Шкив коленвала – одна из деталей коленчатого вала двигателя автомобиля, которая крепится на переднюю выходную (выступающую за пределы картера двигателя) часть вала (носок) и с помощью специального зубчатого ремня (в некоторых двигателях – цепи) синхронизирует работу коленчатого и распределительного валов двигателя. Кроме того, шкив коленвала через ремень ГРМ передает также крутящее усилие (фактически – обеспечивает энергией) ряд устройств так называемого «навесного оборудования» автодвигателя:

  • генератор
  • помпу (насос) охлаждающей жидкости двигателя
  • помпу гидроусилителя руля
  • кондиционер

Шкив коленвала выполняет также (наряду с маховиком и балансирами) функции амортизации вибраций и толчков коленчатого вала. В процессе производства шкивов все они подвергаются специальной балансировке. Как видим, от беспроблемной работы шкива коленвала зависит целый ряд важных механизмов автомобиля, включая сам двигатель. Если не будет строго синхронной работы коленчатого и распределительного вала, двигатель нормально работать не будет.

Именно поэтому с требованием регулярной замены шкива коленвала в комплекте с ремнем ГРМ (и, как правило – роликом помпы охлаждающей жидкости) сталкивается каждый автовладелец. Для каждой модели автомобиля существует определенная периодичность замены шкива коленвала и ремня ГРМ. Износ и растяжение ремней ГРМ, износ шкива коленвала или ролика помпы могут привести к нарушению работы двигателя, а в худшем случае – к обрыву ремня ГРМ с последующим повреждением всей кривошипно-шатунной группы двигателя. Поэтому следует серьезно относиться к вопросам регулярного обслуживания и замены ремня ГРМ и шкива коленвала.

Типы шкивов коленвала

Шкивы коленвала под клиновый ремень

Этот тип шкивов и ремней встречается на двигателях советской и российской разработки, а также на ряде иномарок, например на автомобилях Audi. Такие ремни имеют особое клиновидное (трапециевидное) сечение, а в шкивах коленвала под такие ремни имеется соответствующий паз.

Шкивы коленвала под зубчатый ремень

Стоят на большинстве современных легковых автомобилей. И шкив и ремень такого типа имеют на своей рабочей поверхности специальные зубцы и пазы.

Демпферные шкивы коленвала

Отличаются от обычных тем, что демпферный шкив как бы составлен из двух колец – меньшего (внутреннего) и большего (внешнего). Между собой эти кольца соединены резиновой прокладкой, которая гасит вибрации и колебания шкива.

Особенности замены шкива коленвала

Необходимость точной синхронизации работы коленчатого и распределительного валов автомобильного двигателя выдвигает ряд специфических требований к замене шкива коленвала. В частности, рекомендуется применять специальные инструменты или приспособления для проверки степени натяжения ремня ГРМ, силы затяжки гайки (или болта) крепления шкива и для выставления определенного положения коленчатого и распределительного валов. На ремнях ГРМ также присутствуют специальные метки для их правильной установки. На шкив и ремень ни в коем случае не должно попадать масло и другие технические жидкости – кроме негативного воздействия на материал ремня и шкива, они могут привести к проскальзыванию ремня и нарушению синхронизации валов двигателя.

В современных автомобилях часто присутствует специальный датчик положения коленвала, который просто не даст запустить двигатель с неправильно выставленными положениями коленчатого и распределительного валов – это сделано для предотвращения дорогостоящих повреждений кривошипно-шатунной группы, которые могут стать результатом неаккуратного обслуживания.

Одной из главных технических особенностей демонтажа шкива коленвала является сильное затяжение его крепления. Резьба крепления нарезана таким образом, что направление откручивания совпадает с направлением вращения вала и шкива – это сделано для того, чтобы крепление шкива не раскрутилось самостоятельно. Демонтаж шкива коленвала, как правило, возможен только на смотровой яме. При этом часто требуется снятие колеса, ближнего к шкиву коленвала.

При наличии пневмогайковерта снятие крепления шкива коленвала не представляет большой проблемы. Для советских и российских автомобилей существует народный рецепт откручивания крепления шкива коленвала с помощью стартера (ВНИМАНИЕ, мы публикуем этот способ для общей информации, но рекомендуем вам не рисковать своим автомобилем, а доверить замену шкива коленвала квалифицированным и опытным мастерам с соответствующим оборудованием):

  1. Прежде всего, нужно определить, в какую сторону вращается вал и шкив на двигателе вашего автомобиля, и соответственно, в какую сторону вам нужно откручивать крепление шкива.
  2. Смочить гайку (головку болта) специальной жидкостью типа WD-40.
  3. Автомобиль устанавливается на смотровой яме, колеса фиксируются.
  4. Если есть необходимость, снимается колесо, ближнее к шкиву коленвала.
  5. На гайку (болт) коленвала накладывается ключ с длинной рукояткой (либо удлиненной с помощью подручных средств). Ручку ключа необходимо упереть в пол или лонжерон по ходу вращения, убедившись в безопасности такого упора.
  6. Принимаются меры к предотвращению заводки автомобиля (снимается провод или клемма с зажигания, в каждой модели автомобиля свой способ).
  7. Снимается ремень генератора.
  8. Кратковременное включение зажигание приводит к повороту коленвала, рукоятка ключа упирается в пол, гайка (болт) срываются, и далее откручиваются обычным ключом.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
