Схема установки дхо по госту: Законы ДХО в России: ГОСТ и ПДД

Установка ходовых огней в Кирове

Неотъемлемым элементом любого автомобиля являются дневные ходовые огни, которые часто приравнивают к габаритным и начинающие, и опытные водители. Для чего же служат дневные ходовые огни? Они представляют собой направленные вперед лампы, которые применяют для улучшения видимости автомашины в дневное время. Дневные ходовые огни ярче габаритных, применяются лишь при движении.

Ходовые огни обладают множеством особенностей. Наиболее популярны следующие их типы:

• Фары ближнего света;


• Огни дальнего света, работающие на пониженном напряжении;


• Отдельные передние излучатели;


• Постоянное функционирование передних сигналов поворота.

Все автомобили оснащены фарами ближнего света, часто используемыми в качестве ДХО или «моментальных огней» (instantlights).

Работа фар дальнего света на сниженном напряжении соответствует требованиям ДХО. Но их использование увеличит расход топлива, а автомобиль не достаточно четко видно на дороге.

Во многих странах исключено применение противотуманных фар, имеющих пониженное излучение, а также постоянно работающих передних поворотных сигналов. Противотуманные фары ослепляют встречных водителей, сигналы поворота — дезориентируют.

В РФ с 20.11.10г. действует поправка в ПДД, требующая включения ближних фар либо ходовых огней в течение суток. Дневные ходовые огни в сравнении с фарами ближнего света обладают преимуществами. Они расходуют меньше энергии, у них менее интенсивное свечение, позволяющее реже делать замену. Применяя ДХО, задние габаритные огни не будут задействованы, поэтому стоп-сигналы автомобиля становятся заметнее.

Нормативные документы, регламентирующие ДХО:

— ГОСТ Р 41.87-99 — указывает предъявляемые к ДХО требования, методы проверки при сертификации, наносимые на ДХО обозначения, др.

Пункт 2.1: ДХО — направленный вперед огонь, повышающий видимость ТС;

— ГОСТ Р 41.48-2004 — указывает на вид, цвет, месторасположения ДХО. Это — технический регламент, касающийся фонарей;

Цитаты:

6. 19.1. Установка.

На автомобилях, на прицепах запрещается.

6.19.2. Количество устанавливаемых ДХО.

Два ДХО.

6.19.4. Размещение.

Схема размещения ДХО.

6.19.4.3. На передней части ТС — по длине. Требование выполняется, если свет при отражении зеркалами не мешает водителю.

Ходовые огни усиливают безопасность, позволяют экономить на замене ламп. При отсутствии ДХО на автомашине, их можно установить. Покупаются они отдельно либо в наборе (фонари для переднего бампера, управляющий модуль, отключающий ДХО при включении фар ближнего света). Наш автоцентр предлагает разные варианты ДХО.

Установка ДХО

Существует мнение, что установить ходовые огни просто. В действительность — это не так. Профессионал не столкнется со сложностями. Для водителей возникнут сложности. Рассмотрим подробнее. Первая сложность — это место установки. На автомашинах оно не всегда предусмотрено. Или ДХО уже установлены при производстве. Необходимо подготовить площадку в регламентируемом ГОСТом месте для установки. Не все представляют, где устанавливаются ДХО. Далее — проводка. ДХО должны быть запитаны, включаться при начале движения или запуске двигателя, отключаться при действии фар ближнего света. Качественно данную работу выполняет профессионал или разбирающийся в автопроводке человек. И последнее — регулировка ДХО. Потребуется правильно отрегулировать огни, как и любые фары.

Специалисты нашего центра устанавливают ДХО и рекомендуют это делать исключительно в автосервисах.

Услуга выполняется профессионалами с опытом и знанием всех нюансов. Установка ДХО повышает безопасность передвижения, добавляет дизайнерский элемент в автомобиль.

Отправляя любую форму на сайте, вы соглашаетесь с политикой конфиденциальности данного сайта

Установка ДХО: правила и схемы

В современных автомобилях устанавливается множество электрических приборов и различной оптики. Одним из элементов являются ДХО — дневные световые огни. Ниже рассмотрим схему подключения таких световых приборов, для чего они предназначены, и как производится установка ДХО.

Содержание

• 1 Назначение ДХО
• 2 Инструкция по монтажу
• 3 Варианты подключения
• 4 Главные управляющие устройства

Назначение ДХО

Перед рассмотрением принципов подключения дневных ходовых огней, с учетом действующего ГОСТа, а также правил монтажа, выделим их индивидуальные функции. В отличие от габаритов, ДХО появились сравнительно недавно, и применяются только на современных авто.

Назначение установки ДХО — улучшение видимости авто, при перемещении днем. На дорогах России все чаще встречаются машины, в которых фонари дневного света отделены от основной оптики и выполнены в виде группы светодиодных ламп. Об обязательности включения ДХО ничего не говорится в ПДД России, поэтому активировать фонари можно отдельно, без фар ближнего света или противотуманок.

Инструкция по монтажу

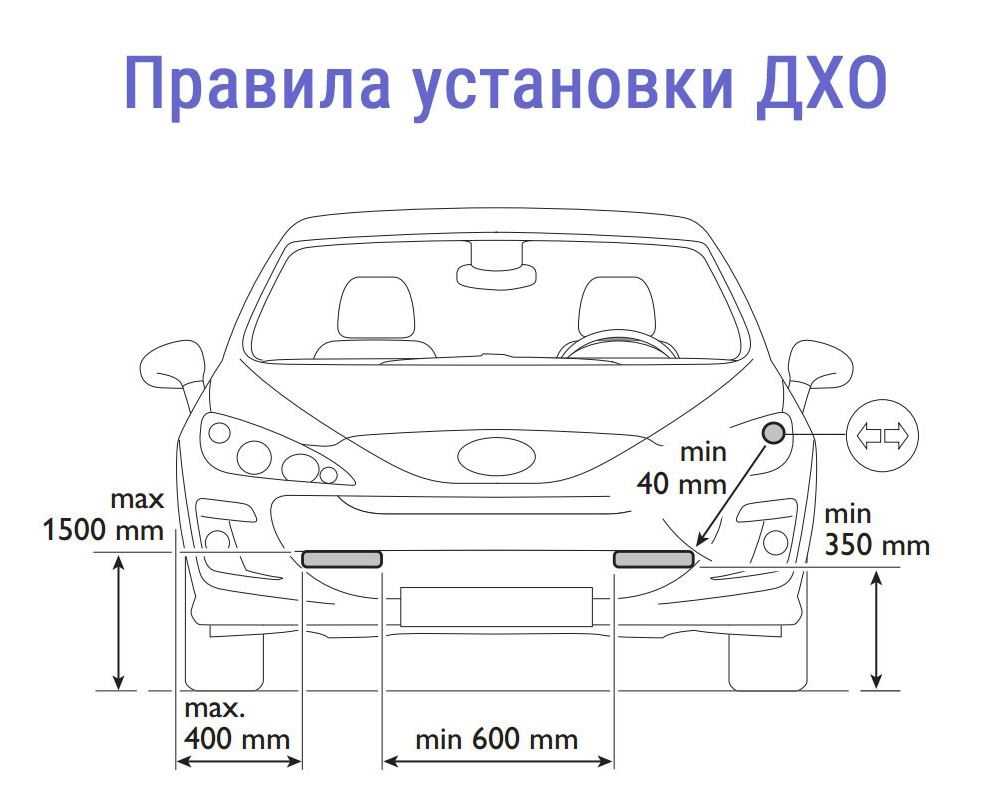

Установку ДХО важно производить с учетом требований ГОСТ и выполнения ряда простых правил:

• Расположите дневные ходовые огни на расстоянии, не превышающем 40 см от крайней части кузова автомобиля (по ширине). Монтаж детали производится только на поверхности, что обеспечивает нормальную видимость излучаемого света. Если не придерживаться этих правил, можно столкнуться с проблемами, при общении с инспекторами ДПС.
• Установка ДХО производится только на автомобилях. Монтаж на прицепах  исключен. Число дневных ходовых огней — два.
• Подключение источников дневного света производится на расстоянии 25-150 см от основания. Крепление производится только на передней части авто при условии, что излучаемые лучи не будут мешать управлению транспортным средством.
• Свет от фар должен быть направлен только вперед.
• Оптимальный цвет ДХО — белый. Монтаж производится на различные автомобили — грузовые, пассажирские и грузопассажирские. Установка ДХО на прицепы и полуприцепы запрещена.

При выборе схемы подключения, будьте внимательны. Важно, чтобы датчик дневных ходовых огней отключал свет автоматически. Активация устройства, как правило, производится сразу, после поворота ключа в замке зажигания и запуска двигателя, без использования дополнительных приборов. Отключение должно производиться одновременно с мотором.

Немаловажный момент — площадь оптики, которая, по европейским нормам, должна занимать от 25 и до 200 см на поверхности авто. В России минимальный параметр равен 40 см. Что касается силы света, то в РФ этот показатель должен быть — от 400 до 800 кд, а в Европе — от 400 до 1200 кд. Важно, чтобы на сертифицированной оптике стояла необходимая маркировка.

Варианты подключения

Установка ДХО при знании упомянутых правил не вызывает проблем. Следующий этап — подключение. Сегодня существует множество различных схем, поэтому выделим только проверенные и наиболее востребованные варианты:

Способ №1

Метод подразумевает самостоятельное подключение оптики, при условии срабатывания ДХО, после пуска мотора и отключения габаритных огней. Схема проверена на отечественных автомобилях ВАЗ модели 2110. Данные о работе мотора подаются через датчик давления масла. После этого, информация от датчика двигателя направляется от приборной панели к ходовым огням. Включение и отключение ДХО осуществляется через габариты или оптику ближнего света.

Учтите, что датчик давления масла (посредник при передаче сигнала) должен быть исправным. Если информация о давлении масла некорректна, то высок риск сбоев в работе системы. При выборе такой схемы, в роли ДХО, можно использовать фонари ближнего света ил противотуманные огни.

Способ №2

Особенность этого способа установки ДХО — соответствие всем требованиям ПДД, а также снятие питания с оптики, после отключения мотора. Выше представлена схема подключения, которая проверена на всех отечественных автомобилях. В отличие от предыдущего случая, источником данных является датчик скорости, а не давления масла.

Выходы 1-1 подключите к секции цепи от переключателя оптики ближнего света (выход 85). При параллельном подключении контактов, можно добиться, чтобы при включении зажигания (на стоящем авто) работали не габаритные огни, а лампы ближнего света. Для реализации схемы, можно использовать любое реле, в котором имеется размыкающая пара контактов.

Способ №3

Еще один вариант подключения ДХО подразумевает применение переключателя ближнего света. При реализации такой схемы, ходовые огни дневного света включаются, после запуска мотора, и отключаются вместе с ним. Чтобы собрать эту схему, подготовьте две диодные лампы небольшой мощности, и подключите их последовательно, друг с другом. К источникам света припаяйте провода, общей длиной 40 см. В завершение, правильно подключите лампочки, ведь они являются полярными.

Теперь снимите и разберите приборный щиток, после чего подключите контакт к выходу X1. Далее, демонтируйте кнопку, с помощью которой будут включаться ходовые огни. Другой край провода вставьте в разъем. Ставьте кнопку на место, и убедитесь в ее работоспособности.

Главные управляющие устройства

Если вы выполнили установку ДХО и выбрали одну из приведенных выше схем, то для воплощения задуманного, потребуются следующие элементы:

• Контроллер — устройство, с помощью которого производится управление оптикой.
