Используем 5-ти контактное автомобильное реле. Включение автомобильного видеорегистратора от датчика ремня безопасности водителя
В одном из своих предыдущих обзоров я выдвигал идею включения видеорегистратора от датчика пристегнутого ремня в замке ремня безопасности водителя. Не прошло и года, как у меня дошли руки реализовать ее на практике. Посмотрим, что получилось.
В начале, для себя я сформулировал такие требования (разумеется, все ИМХО) к автоматизации работы своего автомобильного видеорегистратора:
1. В идеале видеорегистратор должен включаться после запуска двигателя и выключаться при выключении зажигания
2. Видеорегистратор не должен включаться сразу после включения зажигания
3. Видеорегистратор не должен выключаться при заглохшем двигателе (например, при ДТП)
4. Видеорегистратор не должен выключаться при проблемах с генератором (напряжение в бортовой сети менее 14 В)
5. При выключенном зажигании схема автоматического включения видеорегистратора должна быть полностью обесточена
Затем, на базе своего предыдущего обзора, я подготовил сравнительную таблицу всех известных мне способов подключения видеорегистраторов (ВР), с их преимуществами и недостатками:
Наконец, для понимания возможности выполнения моих требований известными мне способами подключения видеорегистраторов я сделал такую таблицу соответствия:
Получается, что всем моим требованиям соответствуют только 2 способа подключения – четвертый и седьмой из таблицы выше. У четвертого способа есть один недостаток, который лично меня будет раздражать – у меня только ХХ секунд, чтобы успеть завести двигатель после поворота ключа зажигания. А у седьмого способа недостаток в том, что видеорегистратор включится если я вначале пристегнусь, а потом включу зажигание. Поскольку большинство водителей, и я в том числе, вначале все-таки заводят двигатель, и только потом пристегиваются, то и недостатком это назвать нельзя, скорее особенностью.
Итак, я нашел решение, которое полностью меня устраивает!
Приступим к реализации седьмого способа подключения.
Из материалов потребуется 5-ти контактное 12 В автомобильное реле и диод типа 1N5401 (обязательно). Реле у меня были в запасе, поэтому дал ссылку на аналогичное с Ebay. Из опциональных компонентов потребуется 4-х контактное автомобильное реле, пара диодов типа 1N4007, колодка проводов сигнализатора ремня безопасности в сборе (если не хотите резать жгут).
Принцип работы сигнализатора непристегнутых ремней безопасности.
В основном используется такая система. В замке ремня безопасности установлен выключатель, размыкающий контакты при защелкивании язычка ремня. Схема сигнальной линии, подключённой к контактам такого выключателя, бывает однопроводная и двухпроводная.
В однопроводной схеме (к блоку кузовной электроники идет один провод от разъема замка) при отстегнутом ремне в замке ремня безопасности контакт замкнут на массу автомобиля.
В двухпроводной схеме (к ЭБУ идут два провода от разъема замка) при отстегнутом ремне в замке ремня безопасности контакты этих 2-х проводов замкнуты между собой, с массой автомобиля ни один из них не соединен. В момент пристегивания ремня безопасности водителя контакты этих 2-х проводов разрываются.
Получается, при любой схеме сигнальной линии, для того чтобы ЭБУ думал, что водитель пристегнут, нужно всего лишь отсоединить разъем от колодки датчика ремня под сиденьем водителя. Или вставить заглушку/обманку в сам замок вместо ремня. Что по сути одно и то же.
И результат будет абсолютно одинаков.
А именно будет отключен звуковой сигнал (зуммер) непристегнутого ремня и не будет гореть соответствующий индикатор на панели приборов. И мозги будут думать, что водитель пристегнут. Вполне себе вариант для тех, кого раздражает звуковой сигнал непристегнутого ремня или кто не любит пристегиваться.
Установка и подключение
Вначале демонтирую реле напряжения, описанное в предыдущем обзоре. Оно проработало в машине полтора года без всяких замечаний. На фото показано со снятой крышкой.
1-й вариант подключения (только самое необходимое)
Схема такая (для тех, кто не очень себе представляет, что такое реле, рекомендую почитать эту статью – просто и доступно. www.kolesa.ru/article/avtomobilnye-rele-kak-ustroeny-kak-ih-vybirat-i-proveryat)
SA1 — выключатель в замке ремня безопасности, размыкающий контакты при защелкивании язычка ремня. Диод VD1 нужен, чтобы реле не перешло в режим дятла после нажатия кнопки SA2 (ручное включение регистратора в любое время). Расчетный ток в этой цепи будет 0.3-0.4 А, исходя из пиковых потребностей регистратора 5В 1А. Можно поставить тот же 1N4007 (1А диод, о нем будет ниже, в описании доработки реле), но лучше с запасом типа 1N5401 (3-х амперный диод).
Итак, скидываем фишку под сиденьем водителя и сразу получаем приятный бонус (смотря для кого, конечно) – теперь не будет противного писка зуммера непристегнутого ремня и не будет мозолить глаза лампочка ремня на приборной панели. Сигнальная цепь теперь разомкнута и машина считает, что водитель пристегнут.
Выглядит подключенное реле так.
Установил на место прежнего реле
Все отлично работает.
2-й вариант подключения (восстанавливаем работу сигнализатора непристегнутого ремня)
Поездил так неделю и понял, что мне как-то неуютно и чего-то не хватает. Оказалось, что той самой погасшей лампочки на панели и исчезнувшего писка зуммера ремня. И я решил это восстановить. Потребуется 4-х контактное автомобильное реле (5-ти контактное тоже подойдет), схема такая:
Выводы 30 и 87 нижнего реле идут к фишке сигнализатора ремня со стороны ЭБУ.
Выглядит так.
Теперь и регистратор включается-выключается, и сигнализатор непристегнутого ремня работает в штатном режиме.

Доработка реле (необязательно)
При отключении обмотки реле возникает мощный индуктивный всплеск напряжения, который, при нулевом токе обрыва в случае коммутации механическим контактом, как в данном случае, может достигать сотен вольт. Если цепь разомкнулась ремнем безопасности, то между контактами выключателя SA1 в замке ремня проскочит искра. Если разомкнулась цепь зажигания, то искра будет где-то в замке зажигания. За замок зажигания можно не бояться, а вот в замке ремня наверняка стоит слаботочный контакт, не рассчитанный на коммутацию индуктивной нагрузки. Для его защиты желательно установить диод параллельно обмотке реле. На схеме это будет выглядеть так (диоды D1 и D2, типа 1N4007):
Интересно, что одинаковые по характеристикам, форм-фактору и назначению контактов реле могут иметь разную конструкцию. Вот фото моих реле со снятой крышкой, серия 75.3777-10 и 98.3777-10. В 75-й серии возможность установки защитного диода или резистора уже изначально предусмотрена изготовителем, там есть держатель выводов и зажимной контакт.

Установка защитного диода в реле типа 75.3777-10
Что потребуется:
Поместить диод в посадочное место
Крупным планом
Сжать и откусить
Установка защитного диода в реле типа 98.3777
Формуем выводА диода
И припаиваем в 4-х точках
Заключение
В обзоре я попытался систематизировать все известные мне способы подключения видеорегистраторов и выбрать тот способ, который наиболее полно соответствует моим требованиям. Удивительно, что никто не пробовал так подключать, по крайней мере в интернете ничего на эту тему не нашел. Мне этот способ подходит, потому что я привык всегда пристегиваться, даже пассажиром в такси, и в моей машине есть датчик ремня. В целом реализация подключения от ремня безопасности водителя оказалась достаточно проста и более чем бюджетна — пара реле и пара диодов, 3 доллара за все. В минимальной рабочей конфигурации можно вообще обойтись одним реле и одним диодом.
Плюсы:
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое бюджетное автоматизированное подключение: 5-ти контактное автомобильное реле стоит порядка полутора долларов в любом оффлайн автомагазине и 1.25 доллара с бесплатной доставкой на Ebay.
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое доступное автоматизированное подключение: 5-ти контактное автомобильное реле есть в любом оффлайн автомагазине, если не хочется ждать из-за рубежа.
- Включение автомобильного видеорегистратора от ремня безопасности водителя – самое автомобильное подключение: автомобильные реле по определению созданы для использования в автомобиле. Никаких клеммников и прочих болтовых соединений, требующих периодической ревизии. Данное автомобильное реле конструктивно создано под соединение виброустойчивыми клеммами типа ВРПИ.
- При выключенном зажигании обмотки реле полностью обесточены – это особенность предложенной схемы. Во-первых, это безопасно и, во-вторых, не расходуется энергия аккумулятора при стоянке автомобиля на питание схемы. Более того, и в режиме подачи питания на видеорегистратор с одновременным разрывом цепи сигнализатора ремня предложенная схема ничего не потребляет, т.к. напряжение с обмоток при этом снято.
- Крутите стартер зимой хоть до посинения. Это не имеет значения. Имеет значение только одно: пока Вы не пристегнулись – видеорегистратор не включится.
- Забудьте о реле задержки. Они больше не нужны. Вам нужно помнить только одно — пока Вы не пристегнулись – видеорегистратор не включится.
- Проблемы с генератором? Ваш видеорегистратор все равно будет работать, до тех пор, пока Вы пристегнуты и пока зажигание включено.
- Попали в ДТП и заглох двигатель? Ваш видеорегистратор все равно будет работать, до тех пор, пока Вы пристегнуты и пока зажигание включено.
- Нужно выйти из машины/отойти в магазин/запарковаться и оставить видеорегистратор работающим? Жмите кнопку ручного включения регистратора (см. схему в начале обзора), отстегивайтесь и идите. Запись не прервется.
Минусы:
- Не подойдет для тех автомобилей, в которых нет датчика непристёгнутого ремня.
- Не подойдет для «крутых перцев», которые ездят не пристёгнутыми (у которых или ремень постоянно вставлен или заглушка).
Спасибо за внимание и желаю всем приятных выходных!
Как проверить реле на работоспособность мультиметром?
На реле возложена важная задача: замыкать цепь, когда подается напряжение. Такой регулятор есть у холодильника, автомобиля (втягивающее или тяговое реле стартера, регулятор напряжения генератора) и других устройствах с разной мощностью. Через скромный механизм могут проходить сильные токи, тогда как на управляющем контакте ток скромный, чтобы только срабатывала катушка. Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение. Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством. Мы расскажем популярные способы, как проверить реле на работоспособность мультиметром, и вы сможете сделать это своими руками. Для некоторых этапов нужно использовать регулируемый блок питания, а само реле нужно будет снимать, то есть выпаивать из схемы.
Проверять хитрый механизм мы будем в три этапа.
Contents
- 1 Тестируем обмотку
- 2 Тестируем группы контактов
- 2.1 Вопрос — ответ
Тестируем обмотку
Это катушка индуктивности, то есть катушка смотанного в спираль изолированного проводника (может быть и другая форма кроме спирали). Особенность: хорошая индуктивность при невысокой ёмкости и активном сопротивлении.
Пример реле с обмоткой на фото:
У обмотки есть сопротивление, показания которого в норме находятся в пределах от 10-100 Ом. Если же реле твердотельное, значения могут быть в единицах кОм.
Проверку реле мультиметром выполняем так:
- Выбираем на тестере функцию измерения сопротивления. Обозначается знаком Ω. Предел измерения ставим на 2 кОм. Не забываем расставить щупы по своим гнездам на мультиметре. О правильном использовании тестера советуем почитать здесь.
- Наконечниками щупов дотрагиваемся до выводов реле, которые соответствуют управляющим контактам.
- Смотрим на экран и узнаём обмоточное сопротивление.
Помните, что у катушки может быть диодная защита. Из-за этого в соответствии со сменой полярности прикладываемых наконечников показания сопротивления могут меняться. Если между выводами значение большое — произошел обрыв катушки или проблемы с соединительным участком проволоки.
Тестируем группы контактов
Как прозвонить реле мультиметром? Для полноты картины сначала измеряем сопротивление переключающих контактов автономно, затем даём напряжение (здесь и нужен блок питания). При этом важно учитывать характеристики реле, чтобы точнее выставлять амплитуду.
К примеру, механизм работает от постоянного напряжения 25В. В таком случае на источнике можно выбирать какое-то показание в пределах от 20 до 30В. В теории, переключение может быть и при меньшем напряжении, но контакт этот не будет отличаться надежностью. Если же выбрать значения значительно больше, обмотка может быть спалена.
Перед тем, как прозванивать реле мультиметром, посмотрите на изображенные ниже схемы, чтобы понять, где и какие контакты находятся.

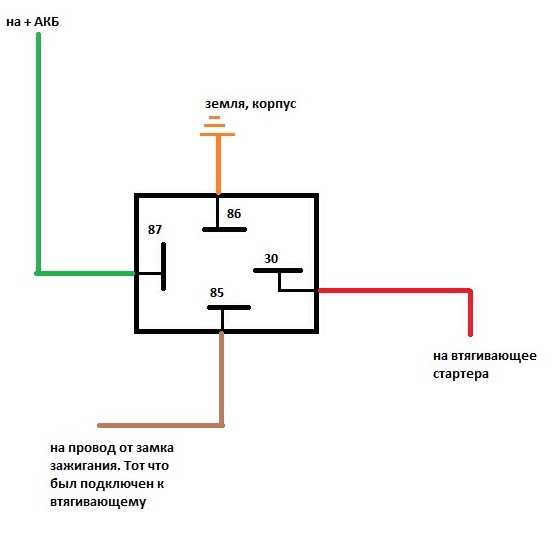

Схема 5-тиконтактного реле:
У распространенного вида реле четыре контакта:
- 30 «+» постоянное напряжение от аккумуляторной батареи.
- 85 «+» от управляющей кнопки.
- 86 «—» (земля).
- 87 «+» цепь, которая идёт к исполнительному механизму, когда срабатывает реле (например, клаксон).
Когда подается напряжение на 85, замыкаются 87 и 30, за счет чего ток движется к исполнительному механизму. Если напряжение не подаётся, происходит размыкание. Таков принцип функционирования нормально замкнутого реле.
Расскажем общий принцип проверки. На мультиметре выбирается функция диодной проверки или прозвонки. Если тестер аналоговый, выбирайте омный предел проверки сопротивлений. Расставляем щупы по гнездам и не забываем, что у них есть два варианта: в замкнутом и разомкнутом виде. В первом случае цифровой измеритель издаёт сигнал, а на аналоговом стрелочка будет отклоняться к нулю. Во втором аналоговый тестер указывает на бесконечность, а цифровой выдает единицу.
Теперь можно давать напряжение на управляющие контакты, при этом будет слышен щелчок. При подаче питания дело с работоспособным реле обстоит так: если напряжение на обмотке отсутствует, разомкнутые группы не соединяются, а замкнутые соединяются. Нужно проверить каждую группу контактов.
Если механизм твердотельный и исправный, мультиметр выдаст небольшое напряжение. При повреждении на дисплее будет 0.
Теоретически может возникнуть путаница, поэтому советуем посмотреть следующие видео, где показаны разные нюансы измерений, в том числе с помощью автомобильной АКБ:
