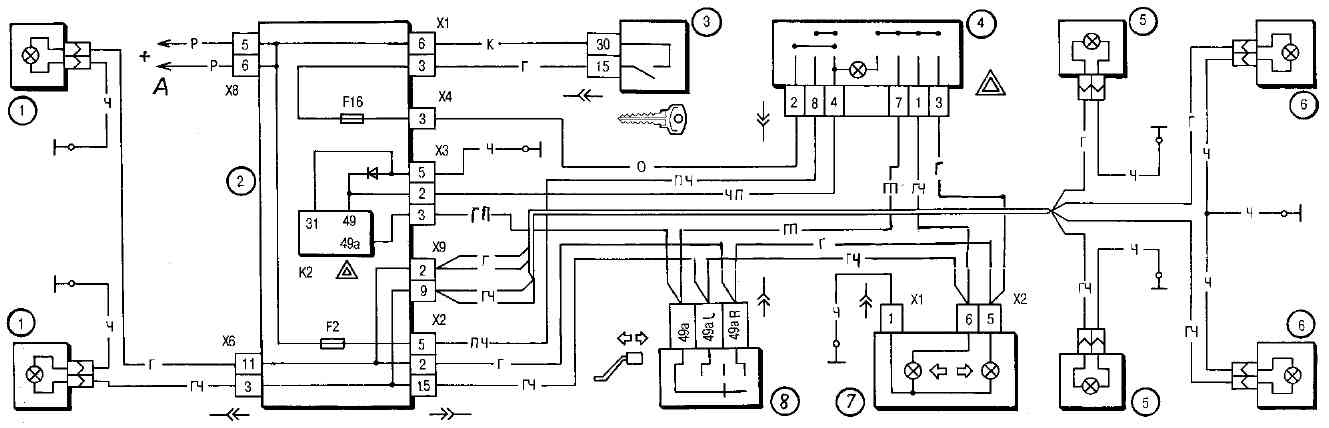

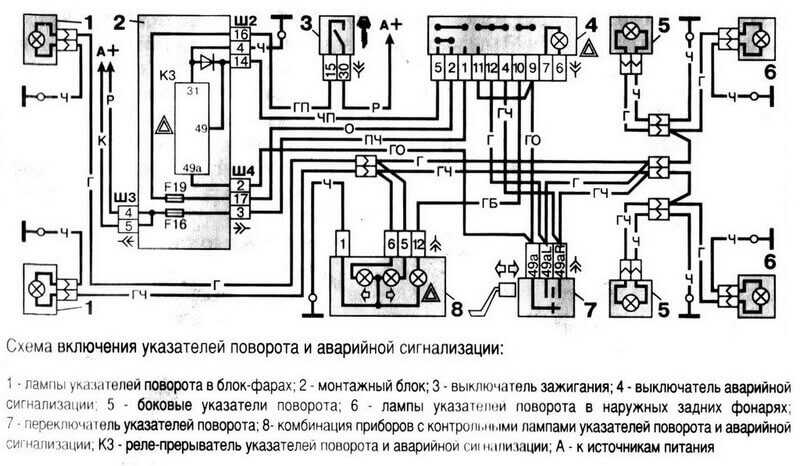

Электрическая схема указателей поворотов на автомобилях ВАЗ 2109 с высокой панелью приборов отличается от схемы для низкой панели приборов выводами на контрольные лампы. На комбинации
Читать далее
Не так часто, но все же бывает, что на ВАЗ 2109 вдруг отказываются работать дворники.
Эта проблема может возникать по разным причинам — от банальной
Читать далее
Блок предохранителей на ВАЗ 2109 (схема, распиновка), реле
Содержание:
- Схемы
- БП старого образца
- БП нового образца
- Демонтаж и замена
Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.
Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.
Схемы
Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.
Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.
Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60.
Здесь мы наблюдаем уже плавкие предохранители.
Если говорить про блоки предохранителей, совершенно никакой роли не играет фактор используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска автомобиля. Следовательно, монтажные блоки у карбюратора и инжектора одинаковые.
Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.
Расположение
Отличия
Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:
- Детали монтажного блока маркируются по-разному;
- Номинал у предохранителей отличается;
- У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.
БП старого образца
Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109.
Номер предохранителя | Сила тока | Цепь, которую он защищает |
F1 | 10А | Резервный предохранитель |
F2 | 10А | Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки |
F3 | 10А | Задние фары стоп-сигнала, плафон подсветки салона |
F4 | 20А | Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель |
F5 | 20А | Звуковой сигнал (клаксон), выключатель клаксона |
F6 | 30А | Резервный предохранитель |
F7 | 30А | Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка |
F8 | 7,5А | Резервный предохранитель |
F9 | 7,5А | Резервный предохранитель |
F10 | 7,5А | Левая габаритная фара |
F11 | 7,5А | Правая габаритная фара |
F12 | 7,5А | Правая фара ближнего света |
F13 | 7,5А | Левая фара ближнего света |
F14 | 7,5А | Левая фара дальнего света, контрольная лампа включения дальнего света |
F15 |
| Правая фара дальнего света |
F16 | 15А | Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр |
БП 17.
3722
Реле
Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.
Номер реле | Функции |
1 | Работоспособность элементов очистки передней оптики |
2 | Работоспособность двигателя омывателя заднего стекла |
3 | Защита от поломки лампы поворотных сигналов и световой сигнализации |
4 | Защита от выхода из строя моторчика стеклоочистителей лобового стекла |
5 | Позволяет определить работоспособность лампы |
6 | Защита от перенапряжения системы обогрева заднего стекла |
8 | Лампы дальних фар |
9 | Лампы ближних фар |
11 | Отвечает за работу вентилятора охлаждения двигателя. |
12 | Работа клаксона |
Старый БП
БП нового образца
Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.
Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.
Номер предохранителя | Номинальный ток | Электрическая цепь, за которую отвечает |
1. | 8А | Резервный предохранитель |
2. | 8А | Резервный предохранитель |
3. | 8А | Резервный предохранитель |
4. | 16А | Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки |
5. | 3А | Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза |
6. | 8А | Выключатель и лампочки стоп-сигнала, плафон подсветки салона |
7. | 8А | Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка |
8. | 16А | Клаксон, выключатель клаксона, электромотор вентилятора радиатора |
9. | 8А | Лампа левых габаритов, лампа левых задних габаритов |
10. | 8А | Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок |
11. | 8А | Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки |
12. | 16А | Прикуриватель, розетка для лампы переноски |
13. | 8А | Дальний свет правой фары |
14. | 8А | Дальний свет левой фары, контрольная лампа дальней оптики |
15. | 8А | Ближний свет правой фары |
16. | 8А | Ближний свет левой фары |
Новый БП
Реле
Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.
Номер реле | Его функции |
К1 | Без него двигатель омывателя заднего стекла работать не будет |
К2 | Отвечает за работу ламп поворотников и световую сигнализацию |
К3 | Обеспечивает работы стеклоочистителя лобового стекла |
К4 | Защищает лампы стоп сигналов и габариты автомобиля |
К5 | Обеспечивает работу фонарей дальнего света |
К6 | Гарантирует работу устройства омывателя оптики |
К7 | Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле |
К8 | Звуковой сигнал или просто клаксон |
К9 | Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя |
К11 | Отвечает за работу устройства обогрева заднего стекла |
К12 | Обеспечивает работу фонарей ближнего света |
Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.
Демонтаж и замена
Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.
На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:
- Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
- Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
- Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле.
Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше; - Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
- Замените вышедший из строя компонент.
Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.
Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.
Загрузка .
..
ВАЗ 2109 1990 против Фиат Крома 1993
ВАЗ 2109 | Фиат Крома | ||
|---|---|---|---|
| Корпус: | Хэтчбек | Хэтчбек | |
| Коробка передач: | Руководство | Руководство | |
| Двигатель: | 1,5 Бензин | 2,5 Бензин | |
| Мощность: | 68 л. с. | 162 л.с. | |
| Крутящий момент: | 100 морских миль | 213 морских миль | |
| Разгон 0-100 км/ч: | 14 секунд | 8,6 секунд | |
| Двигатель ВАЗ 2109 выдает мощность на 94 л.с. меньше, чем у Fiat Croma, а крутящий момент на 113 Нм меньше, чем у Fiat Croma. Из-за меньшей мощности ВАЗ 2109достигает скорости 100 км/ч на 5,4 секунды позже. | |||
| Расход топлива (л/100км): | 6,8 | 10,0 | |
| ВАЗ 2109 потребляет на 100 км топлива на 3,2 литра меньше, чем Fiat Croma, а значит, проехав на ВАЗ 2109 свыше 15 000 км в год, можно сэкономить 480 литров топлива. | |||
| Емкость топливного бака: | 43 литра | 65 литров | |
| Расстояние полного топливного бака: | 630 км в смешанном цикле | 650 км в смешанном цикле | |
| Длина: | 4,01 м | 4,52 м | |
| Ширина: | 1,65 м | 1,76 м | |
| Высота: | 1,40 м | 1,44 м | |
ВАЗ 2109 на 51 см короче Fiat Croma, уже на 11 см, при этом высота ВАЗ 2109ниже на 4 см. | |||
| Объем багажника: | 330 литров | нет данных | |
| Диаметр поворота: | 5,2 метра | 10,6 метра | |
| Радиус поворота ВАЗ 2109 на 5,4 метра меньше, чем у Fiat Croma, а значит, ВАЗ 2109 легче маневрировать на узких улицах и на парковочных местах. | |||
| Вес брутто (кг): | 1370 | 1300 | |
| Безопасность: | нет данных | нет данных | |
| Качество: | нет данных | нет данных | |
| Средняя цена (€): | 1800 | 800 | |
|
| ||
Как отрегулировать карбюратор на ВАЗ 2109? Схема ваз 2109.
Карбюратор ВАЗЕсли двигатель — сердце автомобиля, то карбюратор — это клапан. И насколько правильно он настроен, у многих высокопроизводительных автомобилей. Это и расход топлива, и мощность, и ускорение, и даже уровень токсичности выхлопных газов. Время от времени приходится этот пункт корректировать. Сегодня мы рассмотрим как отрегулировать карбюратор на ВАЗ 2109.своими руками.
Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девятки» с разными характеристиками, карбюратор у них был одной марки – отечественный «Солекс». Что это за схема деталей? и его конструкция тоже не менялась с годами.Но схему вы можете видеть на 2 фото.
Подготовительный этап
Перед тем, как отрегулировать карбюратор на ВАЗ 2109, его следует тщательно почистить.Но этого не будет (правда, с условием, что это не разные отложения).Если на нем есть ржавчина или нагар, элемент необходимо промыть сильнодействующим средством.В противном случае, как бы вы правильно не пытались отрегулировать карбюратор, результат будет минимальным.
Что нужно для уборки?
В ходе данной операции нам потребуются следующие инструменты и материалы:
- Руководство по эксплуатации автомобиля ВАЗ 2109 (кстати, схема карбюратора «Солекс» указана справа в фото).
- Перчатки из гладкой ткани.
- A Несколько тонких палочек (подойдет обычная зубочистка). Как вариант, можно взять зубную щетку. Собираемся чистить карбюраторные вазы.
- Пара резиновых перчаток (надеть две пары на сильнодействующий растворитель вышли на поверхность кожи)
- A Набор гаечных ключей и отвертка.
- Баллон со сжатым воздухом. В качестве альтернативы вы можете взять обычный аэрозоль, такой как освежитель воздуха.
В качестве альтернативы вы можете использовать защитные очки. Если у вас его нет, держите максимальное расстояние между карбюратором и аккуратно наносите на поверхность очиститель.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.
Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…
Как работает выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Что лучше выбрать?
На данный момент вы можете купить самые разнообразные вещества для чистки карбюраторов. Их делают десятки компаний. Правило выбора простое. В магазине следует спросить у продавца специализированную жидкость, предназначенную именно для карбюраторов (для очистки).
Помните, что средство WD 40 для этого не подходит из-за большого содержания масла! Часто специализированные чистящие средства продаются в банках – такие следует покупать в магазинах.
Если вы не занимались очисткой карбюратора, поверхностной очистки будет недостаточно. При богатом содержании отложений требуется полностью его проанализировать, и каждую деталь обработать баллончиком отдельно.
Детали
При разборке обращайте особое внимание на пружины и маленькие винты. Старайтесь ставить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Осматривая предмет, нужно обрабатывать из контейнера каждую деталь, даже самую маленькую. Все резиновые детали должны быть удалены с карбюратора. При попадании на них растворителя они могут деформироваться, и они потеряют свои герметизирующие свойства. Также не наносите очиститель на пластиковые элементы. Они должны быть изолированы от жидкости.
После того, как вы обработали все механизмы нужно подождать около 10-15 минут, чтобы частично растворились отложения ржавчины.
Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.
Щеткой или палочками не пытайтесь ковыряться в клапанах и отверстиях карбюратора. Через них поступает воздух или топливо, поэтому попав туда, грязь может сильно обострить работу мотора и стать причиной повышенного расхода топлива. Такие отверстия прочищаются сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно – это вещество имеет очень большой срок годности и практически не теряет своих свойств с течением времени. Далее карбюратор хорошенько просушиваем и приступаем ко второй части нашего ремонта – регулировке.
Как отрегулировать карбюратор на ВАЗ 2109 своими руками?
Первым делом нужно сделать поплавковую камеру, которая контролирует уровень топлива.
Не пытайтесь ковыряться на выходе из карбюратора и клапанов. Эти вентиляционные отверстия подают топливо и воздух, что очень важно для бесперебойной работы двигателя.
Прочистите отверстия спреем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автомобилисты используют очиститель несколько раз.
После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему возможность поработать несколько минут. Далее отключите его и демонтируйте воздушный фильтр. Затем снимите топливный шланг. Аккуратно выкрутите несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением поплавки можно повредить, поэтому делаем все с особой осторожностью. Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края корпуса.
В идеале это значение должно быть 25,5 миллиметров (допускается разбег в 1-2 мм). Если этот зазор не правильный, нужно подогнуть язычок кронштейна поплавка. Для большей точности проделайте эту процедуру несколько раз. Поскольку колпачок у нас будет перевернутым, необходимо убедиться, что край поплавка и сопрягаемая поверхность параллельны.
Стартер
Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109? После этой работы переходим к настройке триггерного устройства. Для начала нужно убедиться, что его диафрагма пригодна для дальнейшей эксплуатации. Это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или треснул, его следует заменить. После этого приступайте к регулировке пускового устройства. Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее поддеваем шток отверткой.
После этого измерьте зазор между стенкой камеры и пластиной. Необходимо сравнить с указанным в документации «Алекса». Для того чтобы изменить зазор, необходимо ослабить контргайку и отверткой повернуть регулировочный винт по часовой стрелке или против часовой стрелки. Далее измерить зазор дроссельной заслонки, который находится на 1-й камере.Полученные данные должны совпадать с нормами, которые есть в технической документации.Если этот зазор не правильный, отрегулируйте его, поворачивая винт дросселя.
Регулировка ХХ
Все теперь осталось за малым. Осталось сделать последний этап – регулировку холостого хода. Перед началом этой операции снова прогревают до рабочей температуры двигатель ВАЗ 2109. Карбюратор необходимо установить на штатное место. Итак, выключите двигатель и посмотрите на состояние винта качества смеси. Его следует завернуть, а затем снять до 4-х витков. Затем снова заводим мотор, убираем подсос и включаем дальний свет вместе с вентилятором. При этом отрегулируйте винт количества топливно-воздушной смеси.
Следует поставить в положение, чтобы обороты двигателя на холостом ходу были не выше 800, а не ниже 750 об/мин. После винта добиться максимальной скорости.
Что делать после?
Затем снова измените число оборотов шнека до 900 об/мин. Винт выставляется до 800 об/мин. после этого последний элемент закручивается до точки неустойчивости. Еще раз открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется.
Но нужно знать всю последовательность работ по выставлению нужных значений на винтах качества и количества топлива, которую мы предоставили в этой статье.
Заключение
Все на этом вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.
Напоследок отметим, что правильная настройка холостого хода возможна только при устойчивой работе двигателя. В противном случае вся работа будет бесполезной.
