Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр.
подключение фаркопа схема

Как подключить грузовой прицеп к тягачу: схемы подключения

Подробности
Опубликовано: 19 августа 2019
Просмотров: 3736

Грузовой прицеп – важное дополнение автопарка любого бизнеса по транспортировке грузов. Однако простая покупка дополнительного оборудование это еще не все, что необходимо для правильного его использования.

Для его безопасной эксплуатации, важно выполнить правильное подключение, чтобы на прицепе работали все световые сигналы. Они используются для информирования других участников движения о намерении водителя выполнить то или иное действие. Прицепы с неработающими огнями не допускаются к движению.

Схемы подключения прицепов грузовых автомобилей

Существует две основных разновидности розеток грузовых прицепов, которые различаются количеством контактов:

Отечественные розетки

Бывают двух типов, каждому из которых присваивается буква, отражающая назначение:

  • N-тип – используется для передачи габаритных сигналов, поворотников и сигналов торможения;
  • S-тип – предназначена для передачи сигнала заднего хода и противотуманных огней от тягача к прицепу.

Отличить их можно по форме контактов. В розетке типа N все контакты кроме массы имеют одинаковую форму. У S-типа – контакт массы имеет форму трубки.

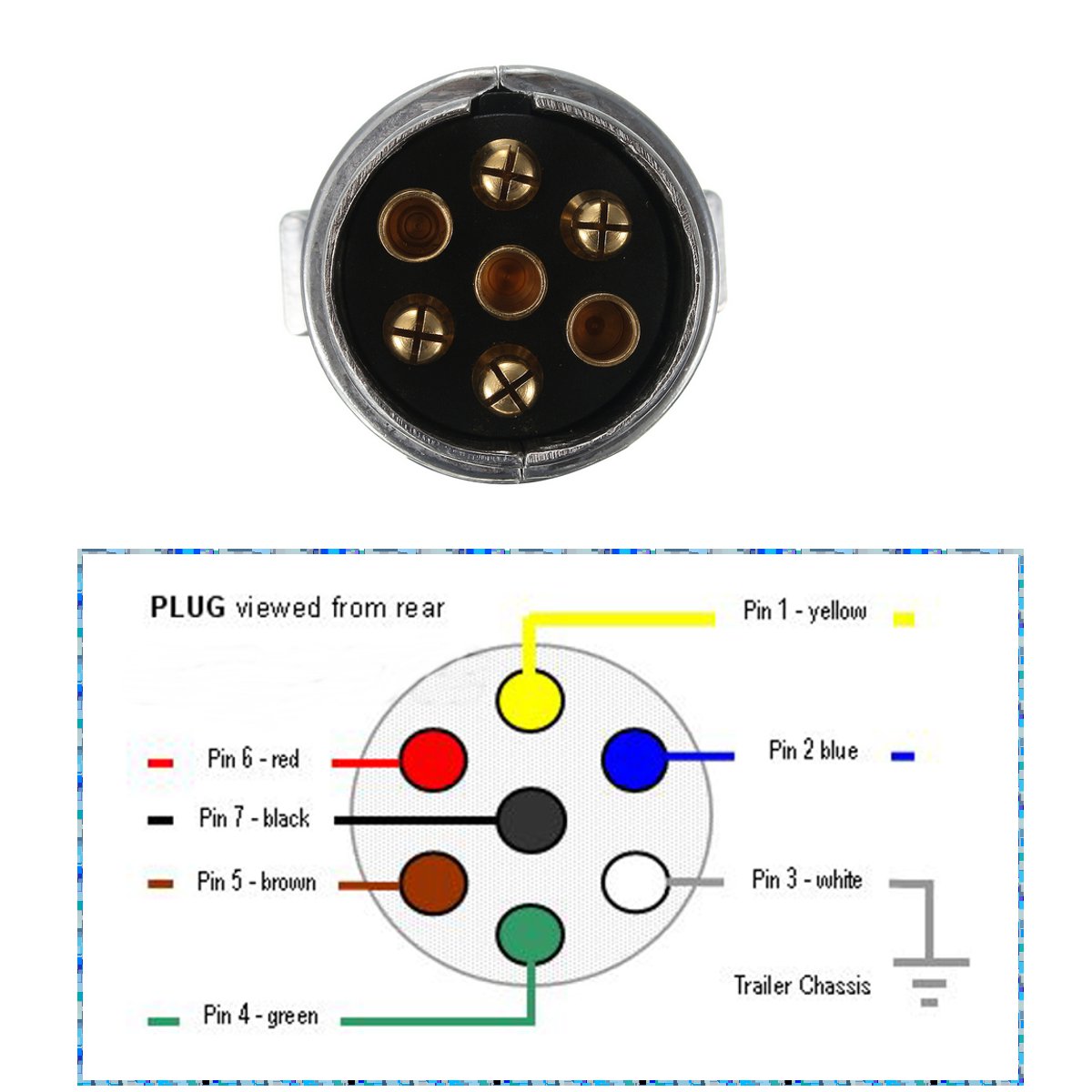

Схема подключения 7-контактной розетки:

  1. Желтый – поворот налево;
  2. Голубой – свободный;
  3. Серый/белый – масса;
  4. Зеленый – поворот направо;
  5. Коричневый – габарит прицепа справа;
  6. Красный – световой сигнал торможения;
  7. Черный – габарит прицепа слева.



Европейские

На них предусмотрено 15 контактов для подключения. Такая розетка используется если нужно передать дополнительные функции от тягача к прицепу или полуприцепу

Схема подключения грузового прицепа 15-контактной розетки:

  1. Желтый – для подключения левого поворота;
  2. Зеленый – передает сигнал правого поворота;
  3. Голубой – противотуманки;
  4. Белый/серый – масса прицепа грузового автомобиля;
  5. Черный – левый габаритный сигнал;
  6. Коричневый – правый габаритный сигнал;
  7. Красный – сигнал торможения;
  8. Розовый – сигнал передачи заднего хода;
  9. Оранжевый – постоянный ток +24V;
  10. Серый – оповещение водителя от датчика колодок;
  11. Бело-черный – передает сигнал для водителя от датчика пружин тормозов;
  12. Бело-голубой – подключение для управления подъемником;
  13. Бело-красный – используется для передачи данных;
  14. Бело-зеленый – CANH-шина системы EBS;
  15. Бело-коричневый – CANL-шина системы EBS.

15-контактные розетки – более современный способ подключения грузового прицепа,

Розетка ABS и EBS

Электрическая схема для подключения грузового прицепа розетки ABS, EBS:

  1. Красный – постоянное питание 30 для питания электрических клапанов ABS;
  2. Черный – питание при включении зажигания 15. Питание для электронного блока ABS прицепа;
  3. Желтый – масса вывода 2;
  4. Коричневый – масса вывода 1;
  5. Белый – сигнал неисправности ABS;
  6. Бело-зеленый – шина CANH для системы EBS;
  7. Бело-коричневый – шина CANL для системы EBS.

Если вы не уверены в своих навыках электрика или переживаете о том, что можете не правильно выполнить подключение розетки грузового прицепа, обращайтесь в Mig trans. Специалисты компании позаботятся о том, чтобы все световые приборы прицепа работали правильно. Для консультации и записи на обслуживание звоните в офис по телефонам, указанным на сайте.

Схема подключения прицепа в деталях

На чтение 3 мин. Просмотров 164 Опубликовано Обновлено

В повседневной жизни каждого автомобилиста происходят случаи, когда требуется транспортировка какого-либо груза, габариты которого не вписываются в багажное отделение машины. В таких случаях принято обращаться в специальные компании, либо искать человека, у которого в наличие есть мини-трейлер. Это удобно, но за услугу необходимо будет заплатить, а в некоторых случаях немалую сумму. Поэтому, всё чаще можно увидеть, как владельцы автомобилей приобретают и устанавливают фаркоп – сцепное устройство, которое позволит присоединить к машине прицеп.

Среди автолюбителей бытует мнение, что произвести монтаж фаркопа не составит большого труда. В этом есть доля правды, так как произвести саму установку устройства не так уж и сложно. Но, когда речь заходит о подключении электрики прицепа, то здесь у большинства возникает масса вопросов. В таких случаях окажется уместной схема подключения прицепа и фаркопа.

Как правильно подключить розетку фаркопа

Прицеп автомобиля должен в точности передавать все световые сигналы транспортного средства для того, чтобы другие участники дорожного движения были в курсе, какие намерения у другого участника движения.

Поэтому важно учесть то, что это весьма ответственная задача – правильное подключение электропроводки фаркопа. В России получили широкое распространение розетки, у которых 7 контактов. Розетка – специальная площадка сцепного устройства с разъёмами. Существуют розетки, у которых 13 контактов, но их активно применяют в США и некоторых странах Европы. Эти сложные изобретения понадобятся в тех случаях, когда специальные дома-прицепы оборудованы дополнительными техническими и световыми приборами.

Способы подключения розетки фаркопа

Если сцепное устройство и прицеп автомобиля оснащены одинаковыми разъёмами, то в таком случае трудностей возникнуть не должно. Всё, что вам потребуется, так это следовать простым указаниям, которые прописывает схема подключения розетки фаркопа. В этой схеме важно разобраться в том, какие контакты за какой разъём отвечают, требуется внимательно разобраться под какие штекеры эти контакты предназначены. Схема подключения прицепа (распиновка розетки фаркопа) присутствует в инструкции по эксплуатации автомобиля.

Данное видео поможет в подключении электрики к легковому прицепу:

Если модель автомобиля оснащена шиной типа «К» или светодиодными фонарями, то в таком случае без подключения отдельного силового кабеля и специального реле не обойтись. Лучше всего использоваться медный многожильный провод, идеальным вариантом станет провод, в котором каждая жила имеет сечение в 1,5 кв. мм.

Если автомобиль оснащён современным блоком управления, то в этом случае придётся приложить дополнительные усилия. Блок управления автомобиля проводит замеры потребляемого количества электрического тока задней оптики. Как только блок обнаружит, что потребление тока резко возросло – блок выдаст ошибку. Специалисты рекомендуют во избежание конфликтов пользоваться «блоком согласования», который подключается к штатной электрике транспортного средства. Потребление тока возрастёт по той причине, что световые огни прицепа будут питать дополнительную электроэнергию.

Установить тягово-сцепное устройство с последующим соединением прицепа не составит труда, если вы обладаете некоторыми навыками. Для этого достаточно, чтобы у вас под рукой были все необходимые схемы. Правильное соединение контактов сигнальных приборов – основа безопасного движения. Перед выездом из гаража, не забывайте уделять одну-две минуты на проверку работоспособности сигнальных огней прицепа. Стоит помнить, что за некорректную работу световых огней предусмотрены внушительные штрафы.
