Cхема подключения звукового сигнала через реле на ваз 2110

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

1. сигналы от Волги с «массой» на корпусе
2. реле типа 90.3747 с фланцем крепления
3. колодка для реле
4. клеммы «мама» широкая
5. термоусаживаемая трубка (ТУТ)
6. провод многожильный сечением 2.5 мм. кв.
7. колодка под ножевой предохранитель
8. предохранитель на 20 А
9. металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

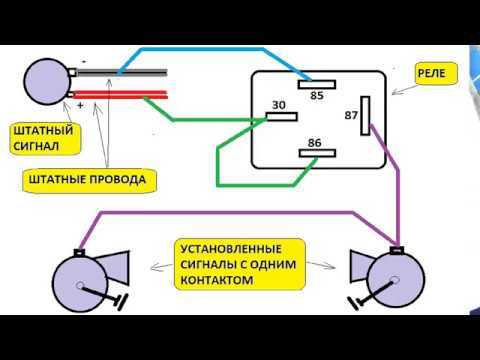

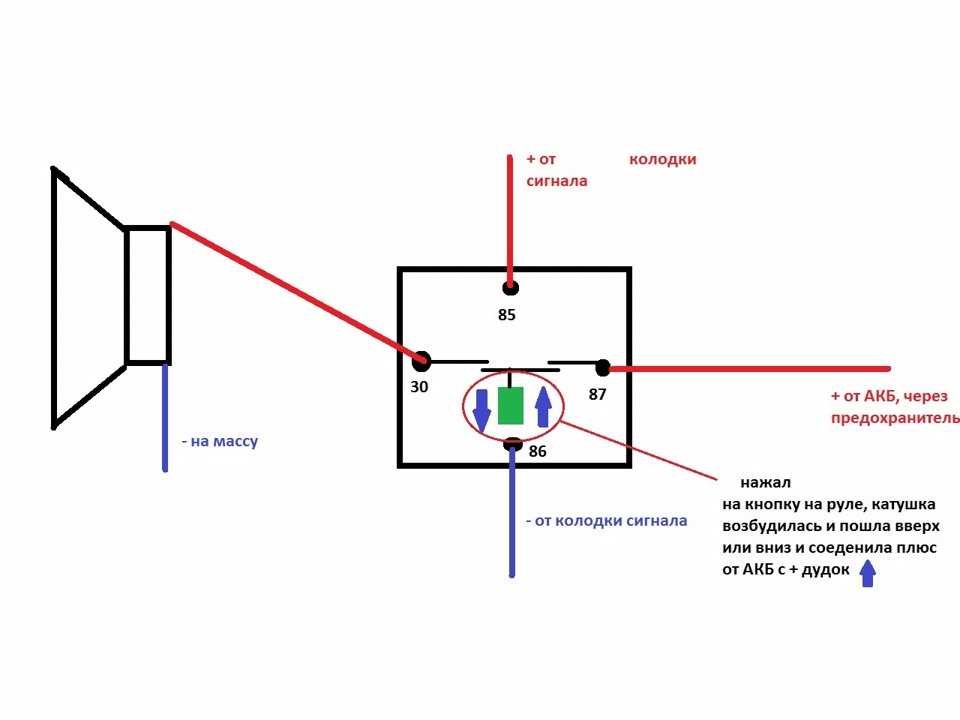

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

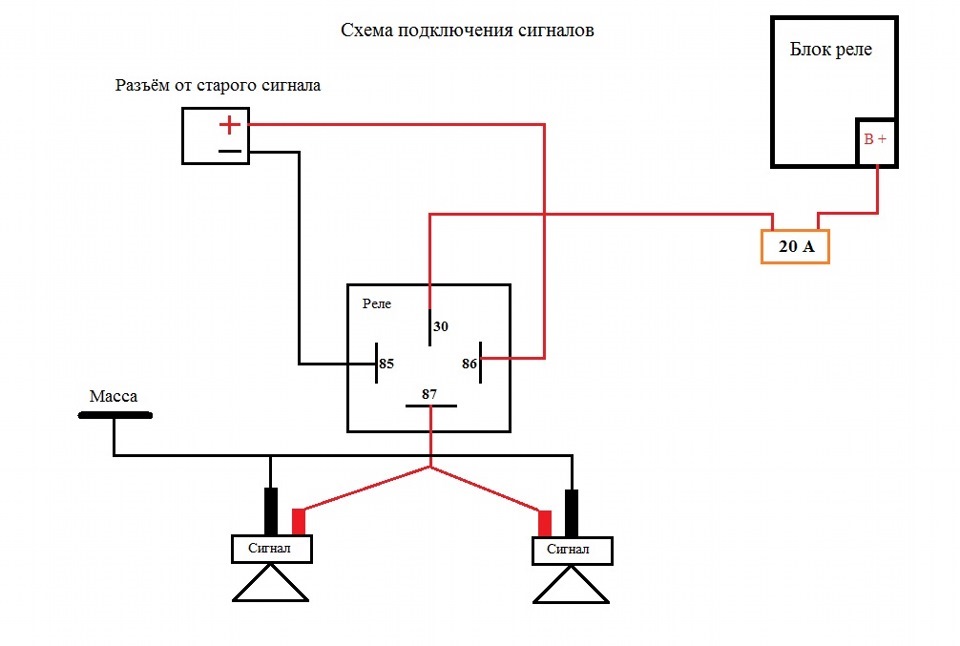

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец. болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

P.S.

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Похожие статьи

Поделиться с друзьями:

Твитнуть

Поделиться

Поделиться

Отправить

Класснуть

Похожие публикации

На этом веб-сайте используются файлы cookie, чтобы он мог лучше работать для вас. Закрыв этот баннер, прокручивая эту страницу, вы соглашаетесь на использование файлов cookie. Принять Подробнее

Схема и ремонт звукового сигнала ВАЗ 2107

Главная » Устройство

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная.  При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета.  В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо.
В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе». Особое внимание обратите на зачистку клемм красного, «плюсового» провода.

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности.
Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

93 365 views Другое

Похожие материалы

Схема подключения вентилятора охлаждения ВАЗ.

Схема подключения вентилятора охлаждения ваз Как проверить реле вентилятора ваз 2114

Электровентилятор системы охлаждения двигателя автомобиля ваз-2114 включается только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Эта электрическая цепь защищена двумя предохранителями. Если стрелка указателя температуры заползла в красную зону шкалы, то выключаем газ, включаем на полную мощность вентилятор отопителя салона и ищем место остановки .

Исправность одного из предохранителей, расположенных в монтажном блоке и защищающих электрическую цепь вентилятора, можно проверить, просто нажав кнопку звукового сигнала. Если сигнал работает, то с предохранителем все в порядке, так как он защищает еще и электрическую цепь звукового сигнала. В случае его неисправности, вскрываем монтажный блок, ищем предохранитель F5 на 20 ампер, но перед его заменой нужно найти причину его выхода из строя, иначе точно так же сгорит вновь поставленный.

Для проверки второго предохранителя необходимо снять обшивку консоли со стороны пассажира. Там вы увидите три реле и рядом с каждым из них предохранитель. Вам нужно будет вытащить середину, чтобы проверить. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как через него включается двигатель вентилятора. Вытащив его из гнезда, осмотрите его контакты на предмет окисления. Проверить можно омметром, если его нет или не умеешь им пользоваться, то придется попробовать заменить на исправный.

Далее открываем капот, отсоединяем колодку с проводами от моторчика вентилятора и если есть пара проводов подключаем напрямую к аккумулятору. Если вентилятор начнет работать, то причину неисправности придется искать в датчике температуры, либо реле и еще одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор при прямом подключении не работает, то неисправность придется искать в нем.

Вентилятор также может не работать из-за выхода из строя датчика температуры включения вентилятора. Он расположен на головке блока цилиндров, над термостатом. Если нет омметра, проверяем метод его замены. Только не стоит путать выключатель вентилятора с датчиком, работающим на указатель температуры охлаждающей жидкости.

Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

Искомое устройство

Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Перегорел предохранитель;
• Реле отказало;
• Обрыв проводки;
• Разъемы датчиков потеряли контакты;
• Датчик неисправен.

Поиск неисправности

Зона поиска проблем	Пояснение
Проверка гребного винта	Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.
Проводка и контакты	Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика
Предохранитель	Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока. Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером
	Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

Когда менять

Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом. Проще и лучше заменить весь привод.

Тест обрыва цепи

Если вы едете на автомобиле, у которого нет охлаждающего винта, это приведет к перегреву охлаждающей жидкости и разрушению патрубков, резиновых элементов, прокладки главного блока и клапанной крышки. Недалеко от разрушения компонентов поршневой группы.

Предохранитель

Категорически запрещается эксплуатировать автомобиль с неисправным вентилятором.

Цена вопроса

Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

Датчик температуры

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

• Крестовая отвертка;
• Торцевой ключ на 8 мм;
• Торцевой ключ на 10 мм.

Если вы готовы, то приступим.

1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха. Так вы сможете убрать гофру. Сделай это.
5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру.
   Там вы найдете в общей сложности 6 орехов.
8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
11. Установите новый вентилятор вместо старого устройства.
12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор.

Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, с помощью которой он крепится к задней части радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленный поток воздуха, который, собственно, и охлаждает антифриз или антифриз.

Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого вовсе не обязательно иметь специальные навыки – достаточно изучить справочный материал с сайта

и следовать инструкциям по его проверке/замене.

Включение радиатора ВАЗ 2104, 2105 и 2107

1. Вентилятор радиатора
2. датчик температуры (расположен снизу радиатора)
3. монтажный блок
4. реле зажигания
5. замок зажигания

А — к контакту «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

1. Датчик включения электродвигателя;
двигатель вентилятора
2. ;
3. реле включения электродвигателя;
4. главный блок предохранителей;
5. замок зажигания;
6. дополнительный блок предохранителей;
генератор
7. ;
Аккумуляторная батарея
8. .

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) в цепь вентилятора включалось реле 113.3747. После 1998 года такого реле нет.

Также до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3°С, температура размыкания 94±3°С ), после 1998 г. ТМ-108-10 с аналогичным диапазоном температур или его аналоги от разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный на большие токи ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17. 3722

1. Двигатель вентилятора
2. Датчик включения двигателя
3. Монтажный блок
4. Замок зажигания

К9 — Реле включения двигателя вентилятора. А — К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

1. Двигатель вентилятора
2. Датчик 66.3710 включения электродвигателя
3. Монтажный блок

А — К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях различна. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем контроль осуществляется контроллером.

Схема для ваз 2113, 2114, 2115 инжектор и карбюратор

Где реле вентилятора

4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле, от которого от основного реле (пин 85*) отходит тонкий розовый провод с черной полосой (не путать с тонким красным проводом с черной полосой от контроллера) и толстый белый провод питания с черной полосой (пин 87) (белый и розовый провода нам нужны), это реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичный. Технические данные электровентилятора и датчика включения вентилятора:

• Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 — 2800 об/мин.
• Потребляемая мощность электродвигателя, 14 А
• Температура замыкания контактов датчика, 82 ± 2 градуса.
• Температура размыкания контактов датчика, 87 ± 2 град.

Вентилятор охлаждения может не включаться из-за:

• неисправности электропривода;
• перегорел предохранитель;
• неисправен термостат;
• вышел из строя термодатчик включения кулера;
• неисправно реле ВО;
• обрыв электропроводки;
• неисправна пробка расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от аккумулятора на его клеммы — исправный мотор начнет работать. Если проблема с вентилятором, можно попробовать его починить. Проблема обычно кроется в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва в обмотках. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверку проводят с помощью автомобильного тестера, включенного в пробный режим.

1. В автомобиле с карбюраторным двигателем необходимо проверить датчик — включить зажигание и закоротить два провода, идущие к датчику. Вентилятор должен включиться. Если нет, то проблема точно не в датчике.
2. Для автомобилей с впрыском топлива необходимо прогреть двигатель до рабочей температуры, и отсоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер должен запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

1. Ставим автомобиль на ровную поверхность, обездвиживаем стояночным тормозом.
2. Открываем капот, отключаем минусовую клемму.
3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
4. С помощью отвертки ослабьте хомут воздуховода на датчике расхода воздуха и снимите гофру.
5. Откручиваем саморезы крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
6. Ключом на 8 открутите крепление воздухозаборника и демонтируйте его.
7. Ключом на 10, затем на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
8. Отсоедините колодку проводов от разъема вентилятора.
9. Осторожно снимите кожух вентилятора вместе с приводом.
10. Ключом на 10 откручиваем 3 болта крепления электродвигателя на кожухе.
11. Ставим на его место новый.
12. Ставим конструкцию на место, фиксируем, подключаем коннектор.
13. Дальнейшая установка осуществляется в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105°С, при нормальной работе
температура двигателя 85-90°С, вентилятор включается при перегреве двигателя, что естественно оказывает негативное влияние.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгах» или сделать кнопку. Мы сосредоточимся на втором. Включать вентилятор с кнопки очень удобно: попал в пробку — включил, уехал — выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно отключен, постоянно включен, автоматически включается с помощью датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением .

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток, и поэтому надо использовать провода сечением не менее 2 мм, иначе более тонкий провод не выдержит и перегорит.

Видео — подключение и проверка ВО

Все автомобили с инжекторным двигателем оснащены электрическим, а не механическим вентилятором. С механикой все было проще… Электродвигатель вентилятора подключен к сети через реле, и блок ЭБУ подает на это реле сигнал … Дополнительно в цепи двигателя есть предохранитель, и подключен напрямую к ЭБУ. Если не работает вентилятор охлаждения, на ВАЗ-2114 можно сделать одну хитрость: отключить датчик ДТОЖ и запустить двигатель. А если вентилятор начал крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», достаточно посмотреть одно видео. Здесь уже все сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Там будет два датчика температуры: один, который включен, подключен к ЭБУ. Его надо выключить — второй оставить как есть.

ДТОЖ на двигатель 11183

Разъединяем разъем, но сам датчик не разбираем. Затем переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель в другом. Нам нужен предохранитель F5 (20А). Кстати, к нему подключены и вентилятор, и рупор.

Блок монтажный 2114-3722010-60 и 2114-3722010-10

Основной блок монтажный устанавливается под капотом, а дополнительный у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» внизу. Возможны и другие варианты:

• Реле вентилятора установлено посередине;
• Также это реле можно установить сверху.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда находится предохранитель. Это часть цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход реле вентилятора – клемма 68. Команда «вкл» соответствует уровню «0 Вольт». На блоках МП7.0 все выглядит ничуть не проще — клемма 46 подключается к реле, и с нее также снимается потенциальный «ноль».

Если главное реле выключено, реле вентилятора не сможет работать.

Не работает вентилятор — меняем сами

Попробуйте сделать так: нужно скинуть «минусовую» клемму с аккумулятора (ключ «10»), а затем отсоединить разъем двигателя.

Разъем питания вентилятора

Если сейчас снова подключить аккумулятор, то можно будет позвонить «+12» на один из двух контактов. Теперь можно идти ва-банк: минусовой кабель от вентилятора соединяется с землей с помощью Т-образного разъема. Часто на ВАЗ-2114 хэтчбек не работает вентилятор из-за того, что неисправна не проводка, а мотор. И тогда замена выполняется.

Разборка, все шаги

Еще раз убеждаемся, что аккумулятор выключен. Отсоедините разъем, как описано выше. Затем торцевым ключом откручиваем две гайки, удерживающие «пробку» (см. фото).

Удерживающая скоба над кожухом

По углам пластиковой рамы имеются четыре гайки. Их необходимо открутить ключом на 10.

Одна из четырех гаек

Крепежная рамка вместе с вентилятором вынимается в направлении «вверх». Как видите, все просто.

Сборка осуществляется в обратном порядке. Можно будет заменить как мотор, так и раму-кожух.

Артикул

• 2108-1309010 — кожух;
• 2109-1308008 (-01, -02) — двигатель в сборе с крыльчаткой;
• 2103-1308010-10 — рабочее колесо;
• 12605571 — шайба стопорная;
• 16102311 — гайка М8.

Выводы: что именно нужно делать, если не работает вентилятор (алгоритм действий)

Сначала проверьте, подключен ли «плюс» к одной из клемм в разъеме. Затем подключите разъем от «массы» для проверки исправности электродвигателя. В некоторых случаях можно наблюдать следующее:

• Исправны как предохранитель F5, так и дополнительный предохранитель;
• Реле вентилятора работает как положено;
• Датчик ДТОЖ исправен;
• Включение двигателя возможно только при подаче потенциала «0 Вольт».

Здесь будет только один вывод: отошел «земляной» контакт, которым заканчивается вся силовая линия. Это означает, что вам необходимо обратиться к автоэлектрику. Все остальные недостатки мы можем устранить сами.

Элемент F5 может перегореть в результате замыкания рупора. Но тогда на разъеме не прозванивается «+12», что сразу должно насторожить.

Пример на видео: упрощение стандартной схемы работы вентилятора (тюнинг)

К счастью, недоумение, почему не работает вентилятор охлаждения ВАЗ 2114, возникает у пользователей гораздо реже, чем у владельцев других автомобилей — собратьев по модельному ряду. Однако, к сожалению, нельзя сказать, что такая ситуация совсем невообразима. Такое бывает, и от этого никуда не деться.

С другой стороны, любая машина представляет собой сложный узел. Всегда есть что сломать или капризничать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и не собирается останавливаться, сбрасывайте газ, включайте вентилятор на полную мощность в салоне и ищите ближайшую яму, где можно припарковать свой Железный конь.

С перегревом шутить не стоит: заевшие поршни — это полноценный капитальный ремонт, который ударит по вашему бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — причин может быть несколько. Проверять их стоит, чтобы снизить степень вероятности: чем чаще происходит данная поломка, тем ближе к началу списка находится проверяемый объект.

Чеки «Салон»

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя отвечают за нормальную работу вентилятора. Один из них также управляет работой гудка, так что проверить его работоспособность элементарно: бибикай и слушай. Есть звук — забываем про этот предохранитель. Нет — лезем в монтажный блок и ищем тот, что указан F5 (на 20 ампер). Прежде чем ставить на место сгоревшего свежий, нелишним будет поинтересоваться, почему сгорел предыдущий. В противном случае новый ждет судьба своего предшественника в очень скором будущем.

Со вторым предохранителем разобраться не просто. Для проверки придется демонтировать обшивку торпеды со стороны пассажира. Под ним прячутся 3 реле в сопровождении собственного телохранителя-предохранителя. Нам нужен средний. Его вытаскивают и проверяют на целостность. Если он сгорел, перед установкой нового снова нужно будет найти причину поломки. Кстати, в этом случае будет хорошо, если у вас есть запасной (как для проверки, так и для замены сгоревшей детали).

Если этот предохранитель исправен, проверяем соседнее реле. Определить жив он или нет без омметра невозможно; мы можем только предложить заменить его на новый (тогда его нужно возить с собой про запас) и проверить, будет ли работать вентилятор. В любом случае стоит проверить состояние контактов на реле и при необходимости почистить их.

Если внутри автомобиля поломок не обнаружено, придется выйти из него и искать причины, открыв капот.

Чеки капота

Оставив машину и подняв крышку, приступаем к более серьезным действиям.

• Отсоединяется колодка, на которой крепятся провода, идущие к электродвигателю на вентиляторе охлаждения двигателя;
• При паре свободных проводов двигатель замыкается на аккумулятор. Это даст нам четкую картину: если вентилятор начал крутиться, то у нас проблема с датчиком температуры, если он остается неподвижным, сгорел моторчик.

В последнем случае все понятно — двигатель вентилятора придется менять (или ремонтировать, если есть возможность и есть соответствующие навыки и умения). Когда полетел датчик температуры, нужно не повторять ошибку многих и не путать его с датчиком, фиксирующим температуру охлаждающей жидкости. Нужный нам находится над термостатом, прямо на ГБЦ.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем владельцы ВАЗов уверяют, что следование этим инструкциям существенно (и положительно) влияет на систему охлаждения в целом и на работу ее вентилятора в частности.

Вероятно, тонкость все-таки не в самой крышке, а в травильном клапане, снижающем давление, достигшее критических значений. Но как от этого зависит работа вентилятора — тайна, покрытая мраком. Но актерство! Если вы уже проверили все, что можно, но до сих пор не понимаете, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать совету бывалых и заменить крышку — вдруг поможет.

Понимание реле и электрических схем

Специалисты по защите цепи.

Телефон: +61 3 9521 6133 Факс: +61 3 9521 6177 Веб: www. swe-check.com.au

---

• , что это делает, и как это работает?
• Зачем использовать реле?
• Зачем использовать реле в автомобиле?
• Как понять электрические характеристики реле
• Почему в реле используются устройства защиты?
• В чем разница между 4- и 5-контактными реле?
• Схема 4- и 5-контактного реле
• Для чего используются реле ISO?
• Типы реле
• Схемы и диаграммы реле

Что такое реле и как оно работает?

Реле представляет собой переключатель с электрическим приводом. Обычно они используют электромагнит (катушку) для управления своим внутренним механическим механизмом переключения (контактами). Когда контакт реле разомкнут, это включит питание цепи, когда активируется катушка.

Приведенные ниже примеры схем реле показывают, как работает реле.

У нас есть большой выбор реле и держателей реле, доступных для покупки. прямо с нашего сайта.

Зачем использовать реле?

Реле позволяют слаботочной цепи управлять одной или несколькими сильноточными цепями. Реле обеспечивают эти преимущества;
1. Для подключения переключателя управления к реле можно использовать более тонкие кабели, что позволяет сэкономить вес, место и стоимость.
2. Реле позволяют направлять питание к устройству по кратчайшему расстоянию, тем самым снижая потери напряжения.
3. Кабель большого сечения необходимо использовать только для подключения источника питания (через реле) к устройству.

Зачем использовать реле в автомобиле?

Использование реле в автомобиле дает несколько преимуществ. Во-первых, использование реле означает, что схема переключения не требует переключателя или кабеля с высоким номинальным током, что снижает стоимость и вес. Во-вторых, реле можно разместить в любом месте автомобиля, чтобы обеспечить эффективную передачу энергии на электрическое оборудование, которым вы управляете. Реле идеально подходят для управления многими цепями в автомобиле, такими как фары, электродвигатели, обогреватель и т. д.

Как понять электрические характеристики реле

Базовые реле имеют электрические характеристики как для катушки, так и для внутренних переключающих контактов. Номинальное напряжение катушки напряжение, необходимое для правильной работы катушки. Схема включения реле также имеет напряжение и ампер рейтинг. Это максимальное значение контактов переключателя, которое НЕЛЬЗЯ превышать. Двойной бросок реле часто имеют электрические характеристики с двумя переключателями. Один для нормально разомкнутой клеммы, другой для нормально закрытый терминал. т.е. Н/О: 35 А при 14 В постоянного тока, Н/З: 20 А при 14 В постоянного тока.

Почему в реле используются устройства защиты?

Реле могут производить сильный скачок напряжения, когда они выключены из-за обесточивания катушки. Резисторы или диоды иногда устанавливаются на катушку реле, чтобы остановить / уменьшить эти всплески, идущие обратно в управление. цепи и повредить чувствительные компоненты. Резисторы более долговечны, чем диоды, но не так эффективны при устранение скачков напряжения. Вам необходимо оценить чувствительность компонентов в цепи управления при принятие решения о том, требуется ли / какой тип защиты.

Примеры схем подключения 4-контактного нормально разомкнутого реле

В чем разница между 4-контактным и 5-контактным реле?

Разница между 4-контактным и 5-контактным реле заключается в том, что 4-контактное реле используется для управления одним цепи, тогда как 5-контактное реле переключает питание между двумя цепями.

4-контактное реле
4-контактное реле использует 2 контакта (85 и 86) для управления катушкой и 2 контакта (30 и 87), которые переключают питание в одной цепи. Доступны 2 типа 4-контактных реле; нормально открытый или нормально закрытый. Нормально разомкнутое реле включает питание цепи, когда активируется катушка. Нормально замкнутое реле отключает питание цепи, когда активируется катушка.

5-контактное реле
5-контактное реле имеет 2 контакта (85 и 86) для управления катушкой и 3 контакта (30, 87 и 87A), которые переключают питание между двумя схемы. Они имеют как нормально открытые, так и нормально закрытые соединительные контакты. Когда катушка активирована, мощность будет переключаться с нормально закрытого штифта на нормально открытый штифт.

Для чего используются реле ISO? Реле ISO

предназначены для использования в автомобильной промышленности и имеют стандартную электрическую схему. терминалы. В более новых реле ISO 280 используется штыревая клемма меньшего размера шириной 2,8 мм, которую можно использовать в компактном корпусе. блоки распределения питания и держатели.

Стандартные реле ISO

Мы продаем 4-контактные нормально разомкнутые (SPST) и 5-контактные переключающие (SPDT) реле с резистором. защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Микрореле ISO
(4 контакта)

Микрореле ISO
(5 контактов)

Мини-реле ISO
(4 контакта)

Мини-реле ISO
(5 контактов)

Макси-реле ISO
(4 контакта)

Новые реле ISO 280

Мы продаем как 4-контактное нормально разомкнутое (SPST), так и 5-контактное переключающее (SPDT) реле с резистором. защита на 12В или 24В. Если вам требуется диодная защита, обратитесь в отдел продаж.

Ультрамикрореле ISO 280
(4 контакта)

Микрореле ISO 280
(4 контакта)

Микрореле ISO 280
(5 контактов)

Мини-реле ISO 280
(4 контакта)

Мини-реле ISO
(5 контактов)

Примеры схем подключения нормально разомкнутого реле

Пример 1. 4-контактное (нормально разомкнутое) реле с переключателем на плюсовой стороне цепи управления.

Пример 2. 4-контактное (нормально разомкнутое) реле с переключателем на отрицательной стороне цепи управления.

Примечание. Эти схемы были упрощены, чтобы проиллюстрировать функцию реле и, следовательно, не включают предохранители. защиты, которая потребуется. Клеммы катушки реле не имеют полярности, если только катушка реле не защищена диода (внутри реле), и в этом случае клемма катушки, подключенная к аноду диода, должна быть подключена к минусу.

Держатели реле

Мы продаем широкий ассортимент держателей для реле ISO и ISO 280, которые подходят для одного или нескольких реле. реле. У нас также есть большой выбор блоков распределения питания, которые могут быть оснащены смесь реле, предохранителей и автоматических выключателей.

Посмотреть наши держатели реле ISO

Посмотреть наши держатели реле ISO 280

Отзывы клиентов

» Я упомянул у стойки, как легко было добраться до пункта выдачи, и что у меня было несколько проекты восстановления, требующие необычных предохранителей, поэтому я определенно буду постоянным клиентом. Библия предохранителей, которую я там подобрал, тоже очень удобна.
