Подключение розетки прицепа и фаркопа легкового и грузового автомобиля, схема по цветам, распиновка

Розетка фаркопа — устройство, необходимое для подключения разных сигналов и обеспечения работоспособности электрики на прицепе: тормозов, поворотников, габаритных огней, подсветки номерного знака и т. д.

Ниже рассмотрим основные виды розеток, поговорим о схемах подключения и особенностях распиновки. Отдельное внимание уделим назначению электронного блока согласования и нюансам соединения розетки.

Для примера приведем принцип подключения устройства на Нива Шевроле, лодочного прицепа ЛАВ, ВАЗ-2110 и ряда других транспортных средств.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.

Схемы подключения (распиновка)

При изучении схемы подключения розетки прицепа и фаркопа автомобиля важно ориентироваться на действующие ГОСТы и правила. В них указываются требования государственных органов, позволяющие избежать ошибок при соединении и эксплуатации девайсов, а также при проверке схемы электрического соединения.

Что говорит ГОСТ 9200-76

Одним из главных документов, позиционирующих подключение 7-контактных разъемов для легковых и грузовых автомобилей, а также тракторов, является ГОСТ 9200-76. Он утвержден и введен в работу еще в 19.01.1976 года и действует до сих пор.

Стандарт соответствует следующим ISO:

1185-75.
3731-80.
1724-80.
3732-82.
4091-78.

Перед появлением ГОСТ 9200-76 действовал документ ГОСТ 9200-59, но с появлением новых правил он утратил силу.

Здесь рассматриваются следующие типы размеров:

24 N и 24 S на напряжение 24 В;
12 N и 12 S на напряжение 12 В.

По желанию потребителя на тягачах для авто, а также прицепах и полуприцепах с напряжением 24 В разрешается использование 12N.

Особенности разъемов:

24 N снабжается большим гнездом для 1-го контакта и 6-ю небольшим штырями. Внутренний диаметр 1-го контакта должен быть таким, чтобы обеспечивать необходимое усилие отсоединения.
24 S также комплектуется одним большим 1-м контактом и 6-ю меньшего размера.
12 N имеет четыре гнезда (контактные соединения один, три, четыре и шесть), а также три подпружиненных штыря — второй, пятый и седьмой контакты. Диаметры штырей должны быть такими, чтобы они вошли в гнезда вилки и обеспечили необходимое усилие.
12 S предусматривает особую конструкцию. Такая розетка комплектуется четырьмя гнездами (один, три, четыре и шесть), одним углубленным 7-м гнездом (глубже на 3 мм), а также парой пружинных штырей (второй и пятый контакты).

Схемы и распиновка разъемов 24 N.

Розетка, тип 24N на номинальное напряжение 24 ВВилка, тип 24N на номинальное напряжение 24 ВНазначение контактов 24N

Схемы и распиновка разъемов 24 S.

В ГОСТ 9200-76 особое внимание уделено техническим требованиям. В частности, разъем должен обеспечивать стабильное подключение при токе до 40 А. Важно, чтобы штыри и гнезда не прокручивались в своих местах, а их обозначение должно наноситься надежным способом с гарантией хорошей читабельности.

Допустимое превышение температуры не должно составлять более 45 градусов Цельсия при токе нагрузки на 25% больше номинального.

Распиновка

При подключении розетки прицепа и фаркопа необходимо учитывать тонкости распиновки. Рассмотрим каждый из вариантов отдельно.

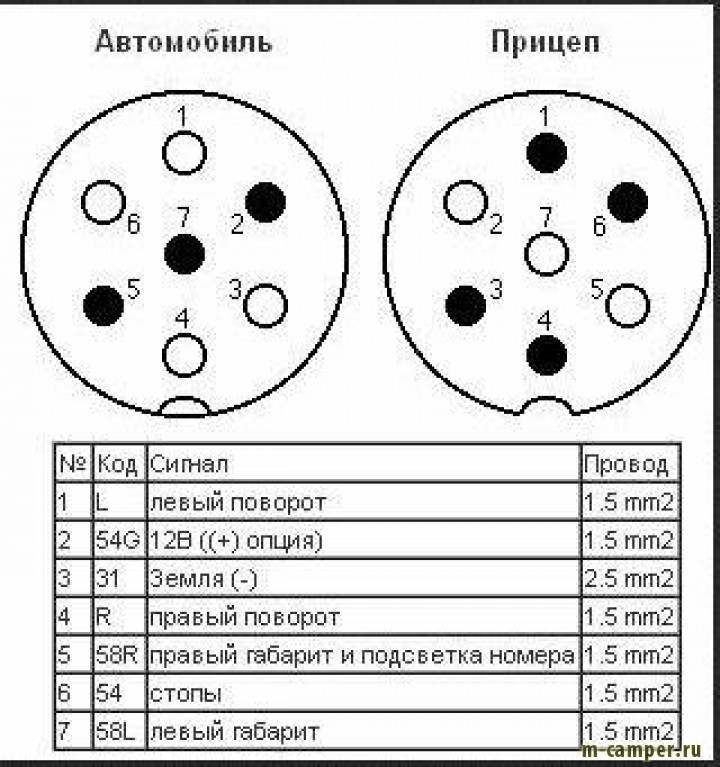

7 PIN

7-контактные розетки для прицепов применяются в России и Европе. Тип — 12 N, ISO 1724.

Обозначение ножек имеет следующий вид:

Поворотный сигнал слева (L). Желтый, 1.5 кв. мм.
Задние противотуманки или +12 В (54G). Синий, 1.5 кв. мм.
Заземление («минус»). Белый / серый, 2.5 кв. мм.
Поворотный сигнал справа (R). Зеленый, 1.5 кв. мм.
Лампа для подсветки номерного знака и габарита справа (58R). Красный, 1.5 кв. мм.
Тормоза – стоп-сигнал (54). Красный, 1.5 кв. мм.
Габарит слева (58L). Черный, 1.5 кв. мм.

Упрощённая схема.

В случае с американской версией розетки на 7 PIN размещение контактов немного отличается. Здесь изменен разъем контакта движения задним ходом, а также нет раздела по габаритам слева и справа. В ряде машины из США не разделяются габариты и СТОП-сигналы, которые идут в одном проводе.

Как вариант, можно собрать «русскую» схему. Ее особенность такова, что провод на ПТФ может отсутствовать или же он будет только один, подключаемый к 7-му контакту вилки. При этом 5-й контакт не применяется или закорочен 7-м.

Один из примеров 7-пинового девайса — металлическая розетка ATE-05 от производителя Airline. Это наиболее прочное изделие для фаркопа без резинки пыльника.

13 PIN

При выборе 13-пиновой розетки (ISO 11446) количество разъемов больше, поэтому необходимо быть более внимательным при подключении.

Рассмотрим главные элементы:

Поворотный сигнал слева (1/L). Желтый, 1.5 кв. мм.
Задняя противотуманка (2). Синий, 1.5 кв. мм.
Земляной разъем для клемм с первой по восьмую (3/31). Белый, 2.5 кв. мм.
Поворотный сигнал справа (4/R). Зеленый, 1.5 кв. мм.
Правый габарит и подсветка номерного знака (5/58-R). Коричневый, 1.5 кв. мм.
Лампа сигнала STOP (6/54). Красный, 1.5 кв. мм.
Габариты слева и подсветка номерного знака (7/58-L). Черный, 1.5 кв. мм.
Лампочка заднего хода (8). Розовый, 1.5 кв. мм.
Постоянное напряжение на 12 В и 35 А (9). Оранжевый, 2.5 кв. мм.
Напряжение на 12 В и 35 А (подается после поворота ключа в замке зажигания), (10). Серый, 2.5 кв. мм.
«Масса» (11). Черно-белый, 2.5 кв. мм.
Сигнальный проводник, резерв (12). Светло-серый, 1.5 кв. мм.
Земля для девятой клеммы (13). Красно-белый, 2.5 кв. мм.

Имея перед глазами распиновку розеток прицепа и фаркопа, можно с легкостью выполнить подключение и провести ревизию электрики (в случае неисправности).

В Европе пользуются спросом 7-пиновые (ISO-1724) и 13-пиновые (ISO-11446) разъемы. Как видно из приведенной выше распиновки, 13-контактная версия дает больше возможностей и имеет лучшую защиту от воды и загрязнений.

Разъемы работают на системах с напряжением 12 В, но для 7-контактного разъема могут быть исключения. Они часто работают на 6 и 24 В. Так, автомобили и прицепы с 6-вольными системами могут использовать 7-ми 5-ти контактный разъем.

5 PIN (ISO 1724)

Розетка с пятью контактами почти идентична с 7-пиновым разъемом, который рассмотрен выше. Разница в том, что у него нет первого и четвертого контакта. Такую розетку можно встретить на старых машинах, и сама проводка может отличаться от того, что указано в действующем стандарте. При желании такую вилку легко заменить на 7-контактную.

Дополнительные разъемы

Кроме рассмотренных выше, существуют и другие типы разъемов. Мы не будем останавливаться на них подробнее, а лишь кратко упомянем об иных видах розеток и укажем их распиновку.

7-контактный разъем для АБС и ЕБС (ISO 7638-2).

2-контакрный разъем контакт 2 (54G) с учетом DIN 72552. + 12V постоянный — задние противотуманные фары и + 12V через замок зажигания – фонари заднего хода.

7-пиновая розетка для прицепа вида 12S и типа ISO 3732.

Распиновка по цветам.

15-контактный разъем по ISO 12098 для тяжелых коммерческих прицепов и грузовых машин.

7-контактная розетка для АБС / ЕБС по ISO 7638-1 для подключения 24 В систем EBS и ABS на тяжелых прицепах.

7-пиновый разъем по ISO 1185 для тяжелых / коммерческих грузовиков (на более новых авто он не применяется).

7-контактная розетка ISO 3731. На более новых машинах заменена на ISO 12098 и 7638.

Зачем нужен электронный блок согласования

Далеко не во всех случаях можно просто соединить розетки фаркопа и прицепа. Если машина имеет сложную электронику, потребуется блок согласования.

Его применение позволяет избежать ошибок при тестировании работы светового оборудования и электрики транспортного средства.

Кроме того, блок согласования — неизменная вещь, когда необходимо передача сигнала с помощью мультиплексной шины.

Схема подключения имеет следующий вид:

Сигналы с авто поступают на блок согласования.
Последний обрабатывает информацию.
При отсутствии конфликтов сигнал передается на прицеп легкового или грузового автомобиля.

Для корректной работы блок необходимо подключить к аккумулятору и правильно соединить провода (с учетом распиновки).

Схема подключения показана ниже.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

Кожух розетки для фаркопа. Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Особенности подключения розетки

При соединении розетки прицепа и фаркопа в легковом и грузовом транспорте необходимо учитывать ряд особенностей.

Выделим основные моменты:

Для подключения фаркопа к электропроводке машины используйте многожильный медный провод. Оптимальный вариант — применение 1,5-миллиметрового проводника с двойным слоем изоляции. Но учтите, что для «земли» необходимо использовать провод на 2,5 кв. мм.
При соединении всех элементов следите за соответствием схемы, а после завершения работ защитите проводку от влаги.
При подключении контактов используйте графитовую смазку, защищающую от окислительных процессов.

Выделяется два способа монтажа розетки — стандартный и универсальный. Первый вариант применяется в ситуации, если на фаркопе уже имеются необходимые разъемы, а второй способ оптимален для автомобилей, на которых установлен электронный блок управления.

Классический способ

При стандартном методе подключения сделайте следующее:

Изучите схему розетки, особенности ее монтажа и виды PIN на вилке.
Найдите колодку со жгутом проводов в задней лампе. Именно к ней нужно подключить розетку через специальные разъемы.
Протащите жгут через специальное окно, предусмотренное производителем транспортного средства.
Подключите второй сигнальный провод, который нужен для поворотника машины.
Соедините провода с помощью клипс или пайки.

При подключении розетки строго следуйте рекомендациям производителя, ведь в ином случае возможно повреждение проводки.

Универсальный метод

Универсальный способ подключения розетки применяется в легковых или грузовых автомобилях, где стоит ЭБУ. Обычное решение, рассмотренное выше, здесь не подойдет, ведь электронный блок управления отвечает за контроль задних осветительных устройств.

Если вмешаться в проводку, на приборной панели появится ошибка, а все освещение транспортного средства будет отключено. Для решения проблемы нужен блок согласования, о котором упоминалось выше. Лишь после его подключения можно соединять розетки прицепа и фаркопа с учетом имеющихся требований.

После подключения следуйте нескольким советам, позволяющим продлить срок эксплуатации оборудования.

Схема подключения блока согласования «Smart Connect» 7 pin с выключателем противотуманных фар.

Базовые моменты:

Старайтесь избегать перегрузок в электрической сети машины, ведь это может привести к воспламенению проводки.
Периодически проверяйте в прицепе электропроводку и остальные элементы перед каждым выездом. Обращайте внимание на качество контактного соединения вилки и розетки. Обратите внимание, чтобы внутрь случайно не просочилась влага.
Проверяйте качество электрических соединений в салоне машины и в прицепе.
Защитите контактные зоны и разъемы смазывающими составами.
При появлении болтающихся проводов закрепите их к элементам конструкции с помощью хомутов из пластмассы. По возможности, выполните переоборудование прицепа и установите влагозащищенные приборы на светодиодах.

При отсутствии опыта в монтаже лучше не рисковать и доверить работу специалистам. Это особенно актуально, если выполнение работы планируется на иномарке. Мастера знают тонкости подключения розеток разных типов, нюансы распиновки и правила монтажа.

Также читайте про распиновку разъема OBD-2.

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-МСхема электрооборудования прицепа Скиф-М1Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

I — сигнал STOP;
II — левый поворотник;
III — контрольная лампочка указателя поворота;
IV — правый поворотник;
V — «плюс» аккумулятора;
VI — задние габариты и фонари освещения номера;
М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Распиновка лодочного прицепа ЛАВ

Отдельный интерес представляет распиновки контактов в прицепах марки ЛАВ. Выделим особенности контактов:

Левый поворотник.
Задний ПТФ.
Масса.
Правый поворотник.
Лампа заднего хода.
STOP-сигнал.
Габаритные и контурные огни, освещение номера.

Знание особенностей контактной группы поможет безошибочно подключить розетку прицепа и фаркопа.

Подключение розетки прицепа ВАЗ 2110

В автомобиле ВАЗ 2110 применяется розетка прицепа, изготовленная по стандарту 12 N, ISO 1724.

Здесь предусмотрено семь контактов: два поворотника (первый и четвертый), противотуманная фара (второй), масса (третий) задние фонари и правы габарит (пятый), стоп-сигнал (шестой) и левый габарит (седьмой).

Как и в прошлых случаях, для всех контактов применяется провода сечением на 1,5 кв. мм, кроме «земли», которая идет на 2,5 кв. мм.

Нива Шевроле

При подключении розетки прицепа к Нива Шевроле можно использовать жгут проводов с ТСУ (тягово-сцепным устройством) и еврофурнитурой 0183 для указанной модели авато. Артикул — 00001-75045552-00-0.

Кроме того, этот жгут подойдет для подключения прицепов других авто с 7-контактным разъемом, чтобы избежать применения связки проводов с пятью + двумя жилами.

Ланос

Для автомобилей Ланос применяется стандартный разъем типа 12 N, ISO 1724. Здесь используется та же распиновка, что рассмотрена выше. После подключения обратите внимание на правильность работы тормозов, габаритных огней и других элементов освещения.

Подключение розетки прицепа к грузовому автомобилю КамАЗ

Владельцы грузовых автомобилей КАМАЗ часто спрашивают, какой тип розетки можно использовать для прицепа.

Основной вариант — штепсельный девайс типа ПС 325-100 на 24 В. Изделие предназначено для передачи электрических сигналов на габаритные огни, стоп-сигналы, поворотники и другие элементы. Они бывают с 7-ю и 15-ю жилами.

При этом 7-жильные модели условно делятся на два типа — N и S. Первый тип очень похож на остальные модели, а S-вид имеет вид пустой трубки.

Распиновка:

Масса (Ч.4), белый.
Левый габарит (Г.52), черный.
Поворотник слева (К.75), желтый.
Тормоза (3.57), красный.
Поворотник справа (С.74), зеленый.
Габарит правый (Кч. 52), коричневый.
Не задействованный. Можно подключить задний ход или переносную лампу. Синий.

В качестве аналога можно использовать розетку на 24 В производства БААЗ). Ее распиновка такая же, а отличается только производитель.

При выборе оригинального ПС 325 обратите внимание на следующие моменты:

При переворачивании изделия крышка не должна открываться. Оптимально, если она хорошо подпружинена и открывается только при наличии усилия со стороны пользователя.
Штыри внутри не должны болтаться.
В подделке отверстия у основания очень маленькие. Проверить это можно с помощью специальной фишки для обжима проводов.
Обратите внимание на качество внутренней резьбы и материал. В поддельную розетку закрутить винт очень трудно. Кроме того, само изделие выполнено из алюминия.

Знание этих моментов позволяет отличить подделку от оригинала и избежать пустой траты денег.

Итоги

Подключение розетки фаркопа и прицепа легкового и грузового автомобиля не создает трудностей. Для этого необходимо сразу разобраться с распиновкой и следовать правилам подключения.

Если по какой-то причине контакты не стыкуются из-за разного числа / типа разъемов, можно использовать переходники. При этом всегда проверяйте, чтобы световое оборудование правильно работало во всех режимах, а на приборной панели ЭБУ не выдавало никаких ошибок.

Схема подключения розетки фаркопа

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

штатно;
универсально.

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа).

Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео

В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Руководство по перевозке на автофургоне — Схемы подключения разъемов прицепа

Поддержка Австралии

Гарантия

Лучшее предложение

Используйте кабель соответствующего размера для вилки/розетки — большинство стандартных вилок легко подключаются к автомобильному кабелю до 4 мм.
12-контактная плоская вилка имеет второй ряд из 5 более крупных штекеров, к которым можно подключить автомобильный кабель диаметром до 6 мм.
Для достижения наилучших результатов НЕ подключайте линии зарядки аккумулятора или линии питания холодильника через 7-контактную или 12-контактную вилку. Размер кабеля, который вы ограничены вилкой / розеткой, просто слишком мал, чтобы выдерживать достаточный ток (ампер), чтобы эффективно заряжать батареи или эффективно управлять холодильником. Для таких требований используйте вилки Anderson и минимум 8 кабелей B&S.
