Схема подключения электропроводки прицепа: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа — VPM

Содержание

Распиновка розетки фаркопа. Схема подключения электрики

Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Соединение прицепа с фаркопом

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа		Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

Левый поворот, аварийная сигнализация (желтый провод).
Противотуманные фонари, при наличии ее на прицепе (синий провод).
Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
Правый поворот (зеленый провод).
Правый габаритный огонь, номерное освещение (коричневый цвет).
Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.

Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
Фонарь заднего хода (розовый цвет).
Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
Положительный полюс, работающий только при включенном зажигании (серый провод).
Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
Отрицательный полюс для 9-го контакта на 35 ампер.

7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

Левый указатель поворота.
Положительный полюс питания.
Отрицательный вывод.
Правый указатель поворота.
Правый габаритный фонарь и номерная подсветка.
Стоп-сигналы.
Левый габаритный фонарь.

Необходимые материалы

Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
Соединительные колодки, желательно с наличием гнезд предохранителей.
Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
Силиконовый герметик для автомобилей, любого производителя и цвета.
Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
Увеличивается надежность работы фонарей.
Подключение и контроль работы фонарей и электрических цепей становится проще.
Можно использовать разные схемы подключения.

Достоинства схемы с меньшим числом проводов

Простая распиновка контактов и подключение жгутов.
Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.

Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения

Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
Провода свернуть в жгут и протянуть в гофрошланг.
Закрепить на фаркопе розетку по схеме.
Проложить гофрированный шланг со жгутом проводов по запланированному пути.
Концы проводников жгута зафиксировать на коммутационной колодке.
Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.

Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

Сигнал управления поворотником левого борта.
Подключение ПТФ (в иномарках контакт может быть не задействован).
Масса.
Сигнал управления поворотником правого борта.
Габаритные огни левого борта.
Управление стоп-сигналами.
Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта	Окраска провода	Функциональное назначение
1	Желтая	Поворотник левого борта
2	Синяя	Задний ПТФ
3	Белая	Масса для цепей с 1 по 8
4	Зеленая	Поворотник правого борта
5	Коричневая	Подсветка номерного знака и габаритные огни правой стороны
6	Красная	Управление стоп-сигналами
7	Черная	Подсветка номерного знака и габаритные огни левой стороны
8	Оранжевая	Сигнал заднего хода
9	Красная с коричневым	+12 V от аккумуляторной батареи
10	Синяя с коричневым	+12 V (при включении зажигания)
11	Синяя с белым	Масса для цепи 10
12	–	Не задействован
13	Зеленая с белым	Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

“>

Схема подключения проводки легкового прицепа – АвтоТоп

Как поменять проводку прицепа, подключить розетку на машине или вилку на прицепе.

У Вас перестала работать электрика прицепа? Как понять, где проблема с электрикой прицепа?

Некоторые лампочки на задних фонарях работают «через раз»?

У Вас вообще нет проводки и светотехники на прицепе?

Вы не знаете как поменять на машине розетку для подключения к электрике прицепа?

Тогда Вы попали именно в тот раздел, в котором мы очень коротко и сжато расскажем и подробно раскроем все тайные смыслы этого словосочетания – «Электрика для прицепов»!

Давайте разбираться вместе! Далее мы опишем бюджетный вариант замены и ремонта проводки.

В данном случае мы рассматриваем задние фонари, установленные по умолчанию, или Вы приобретаете новые задние фонари, которые подключаются «под байонет (специальный стандартный разъём) » или «на скрутку» .

Первый вариант – это уж очень самый «бюджетный» вариант, который мы не рекомендуем. А описываем его для того, что бы Вы не совершили ошибок – провода вы должны найти сами. И не факт, что цветовая гамма проводки будет соответствовать нормативам по электропроводке для прицепных устройств в соответствии с электропроводкой для прицепных устройств.

На этом про «самопал» мы и закончим. Приступим к описанию ремонта с помощью нормальных, стандартизованных способов ремонта и/или замены проводки максимально бюджетным способом. Не бюджетный способ будет указан в тексте.

Второй, самый правильный и нормальный вариант.

Цвет каждого провода обязан соответствовать электросхеме прицепного устройства.

Для начала, что бы понять нижеследующий текст и фото, посмотрим фото розетки ниже, для того, что бы мы правильно понимали о чём мы будем говорить далее:

То, что вы видите на фото выше, это вид со стороны разъёмов – вилка (слева) и розетка (справа)!

Соответственно цветовая гамма проводов, будет выглядеть так, как на фото ниже.

Данное цветовое изображение очень удобно при проверке электропроводки с помощью специального тестера электропроводки прицепа или обычного тестера (ампервольтомметра). Мы даём эту схему, что бы вы могли «прозвонить» тестером каждый провод, не разбирая разъём .

Для подключения проводов с внешней стороны розетки и/или вилки, т.е. с наружной части с пользовательской стороны для вилки (слева) и розетки (справа):

Далее, для электриков, самоучек и просто для общего знания, приведена электросхема для подключения проводов непосредственно внутри разъёмов. Со стороны колодок, который спрятаны под корпусом Розетки (слева) и вилки (справа):

Плавно переходим к собственно проводам, которые отходят от вилки прицепа. Это для того, что бы понять, как отличить плечи проводки проходящие по сторонам прицепа. Что бы «Левый поворотник» включался именно с Левой стороны прицепа, а «Правый поворотник» с правой стороны прицепа.

Т.к. проводка делится на два плеча и идёт с разъёмами байонет, которые подключаются к фонарям, у которых эти разъёмы присутствуют, то это относится уже к «не бюджетному варианту» подключения фонарей. Ибо фонари с разъёмами байонет стоят несколько дороже, примерно на 20%, чем фонари, подключаемые на внутренние штатные винты или на скрутку, под изоленту или термотрубку.

В таблице ниже показаны цветовые различия разъёмов байонет, которые прокладываются по прицепу и соответствуют световой сигнализации по сторонам прицепа.

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий. Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Дата публикации: 10 августа 2016 .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка – розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

Левый поворотник (желтый).
Противотуманка (голубой).
«Земля».
Правый поворотник (зеленый).
Свободный.
Стоп-сигналы (коричневый).
Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

Подключение фаркопа проводки

Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

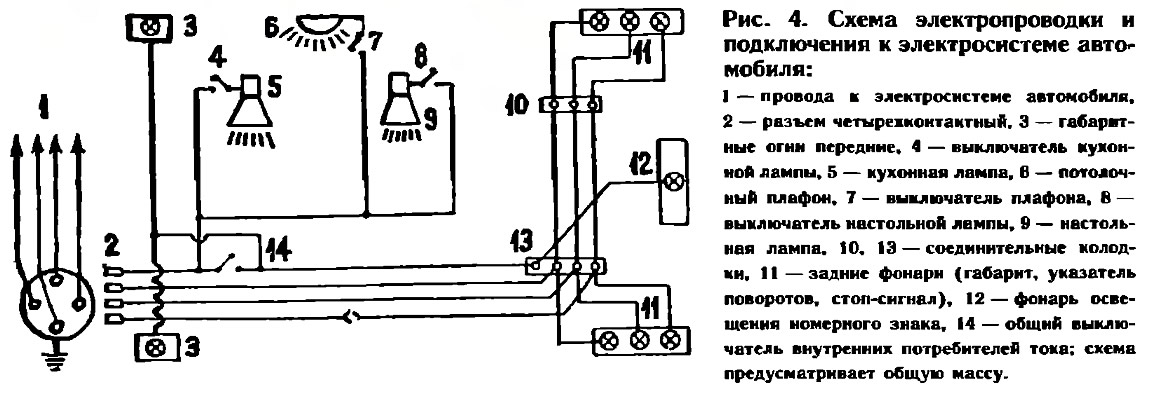

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
—
Лампочка стоп-сигнала.
Габариты.

А вот европейская (универсальная) распиновка:

Левый поворотник.
Лампочка заднего хода.
Земля.
Правый поворотник.
Правый габаритный фонарь и подсветка номера.
Лампочки стоп-сигнала.
Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

Левый поворотник.
Задний фонарь противотуманок.
Земля для клемм 1-8.
Правый поворотник.
Левая сторона подсветки номера и габаритов.
Стоп-сигнал.
Правая сторона подсветки номера и габаритов.
Лампочка заднего хода.
Напряжение 12 V 35 Ампер, которое является постоянным.
Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
Земля.
Сигнальная проводка.
Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

Комплект проводов.
Розетка фаркопа для подсоединения прицепа.
Крепежи.
Крепежная пластина.
Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

Паяльник.
Изоляционная лента.
Термоусадка.
Соединительные клеммы для проводов, если таких нет в комплекте.
Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
Инструменты для снятия бампера либо его подрезки.
Отвертки.
Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
Спидометр машины, почему не работает спидометр, ремонт спидометра
Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
Лучшая тормозная жидкость, принцип выбора
Машина не заводится в мороз, причины, как устранить, полезные советы
Медкомиссия на водительское удостоверение 2019
Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
Потеет фара изнутри, что делать
Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
Незамерзайка, что это такое и как правильно её выбрать
Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
Как заменить лампочку в автомобиле
Масло в коробке передач, почему пенится масло
Как правильно произвести полировку кузова автомобиля своими руками
Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
Как поменять фильтр на автомобиле своими руками
Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
Отключаете от аккумулятора минусовую клемму.
Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

Масса (минус АКБ).
Левый поворотник.
Правый поворотник.
Стоп-сигнал.
Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки фаркопа для начинающих

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

сам фаркоп;
необходимые крепления;
проводка;
нужного диаметра дрель;
гаечные ключи;
инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как правильно подключить фаркоп к электрической схеме автомобиля? ➤ Mnogofarkopov.ru

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Поскольку светотехника прицепного средства должна быть в постоянно рабочем состоянии и не создавать дополнительной нагрузки на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семи жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключение электрики фаркопа отечественного производства, тринадцати жильная розетка – европейского или американского.

Схема подключения фаркопа, то есть цветовая расшифровка с соответствующим назначением проводов, равным образом, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой производителем к изделию. Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая, будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей и после этого разобрать багажник, так, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если, электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения так, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подсоединить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней. Несложная схема электропакета позволяет проделать все операции с монтажа самостоятельно, хотя крайне рекомендуется перед началом работ проконсультироваться со специалистами.

Как подключить розетку фаркопа автомобиля самостоятельно?

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Знакомимся с двумя основными способами подключения проводки фаркопа

Стандартный способ

Универсальный способ подключения

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

Схема проводки на легковой прицеп

Схема соединения прицепа легкового автомобиля. Как подключить электропроводку легкового автомобиля своими руками? Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Подключение фаркопа (грузового прицепа авто) — простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения. Электрическая схема подключения прицепа позволит осуществить соединение автомобиля с прицепом для перевозки определенного груза. Следуя правилам, можно без проблем в дальнейшем эксплуатировать прицеп, не опасаясь при этом аварий или возникновения других. Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле. Схема подключения прицепа (распиновка розетки фаркопа). С каждым годом растет число Он используется для обеспечения постоянного электропитания + 12 на легковых прицепах. Устанавил на Фрилендер 2 оригинальную проводку фаркопа, вчера хотел купить прицеп Рубрика: Легковые прицепы. Содержание статьи: 1 Важные сведения. 2 Виды схем подключения. Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок. Электрическая схема подключения прицепа к легковому автомобилю хорошо описывается в видео. Мастера самостоятельно выводят контакты к розетке на 7/13 контактов, воспользовавшись сторонней проводкой. В статье опубликована схема подключения фаркопа, а также распиновка розетки фаркопа. Сегодня наиболее популярными считаются разъемы на 7 контактов. Существуют разные варианты разводки проводки в таких разъемах. Видео: Подключение розетки для прицепа. Для таких случаев нелишним будет владельцу иметь схему электрической проводки автомобиля. Если вы владелец легкового автомобиля, который вами используется совместно с прицепом, то вам следует позаботиться. 3 способа подключения розетки фаркопа для прицепа: схема распиновки. К автомобилю для перевозки большого груза нужно прикреплять прицеп. Электропроводка прицепа (кабель), ведущая к его фарам, при подключении к проводке основного транспортного средства будет. Распиновка розетки фаркопа, схема подключения легкового и грузового прицепа. Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. а) Для легковых автомобилей выпускается три вида розетки. Чтобы правильно подсоединить сигналы, потребуется изучить схему подключения прицепа, а также распиновки розетки фаркопа. Если есть необходимость, то элементы проводки можно изготовить своими руками. Как подключить электрику прицепа к автомобилю. Итак, вы купили прицеп. Дело за малым — нужно установить на машину сцепное Назначение проводов. Электрика современных автомобильных прицепов достаточно проста. Для отечественных машин принята схема. Варианты схем распиновки розеток прицепа на 7 и 13 контактов Алгоритм подключения прицепа к легковому автомобилю. Ситуации, в которых не обойтись без блока согласования. Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Инструкция по подключению прицепа легкового автомобиля: электрическая схема. Автор: Виктор. Чтобы правильно реализовать электросхему проводки для подключения фаркопа к легковому автомобилю, необязательно быть профессиональным электриком. Электросхема прицепа, схемы световых приборов, ответы на вопросы специалистов по электрооборудованию прицепов. Легковые прицепы в Омском регионе — надежно и выгодно! Звоните и покупайте прицепы здесь, в Омске по адресу: пр. Королева Если Вам необходима схема подключения прицепа распиновка розетки фаркопа, Вы можете воспользоваться информацией, расположенной Здравствуйте. Поставил фаркоп , распиновка 7 контактов, идет проводка на 6 контактов А вот прицеп остался со старой машины. Присоединение прицепа легкового автомобиля осуществляется на фаркоп — прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Схема и способы подключения розетки для прицепа легкового автомобиля. Распиновка 7, 13 и 15 пиновой розетки. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой. Электрическая схема для подключения легкового прицепа к автомобилю, что нужно знать, чтобы подключить прицеп. Для успешного подключения легкового прицепа, ваш автомобиль должен быть оборудован фаркопом с контактным разъемом, а по-простому розеткой. Схема подключения легкового прицепа. Большая часть прицепов легковых автомобилей снабжена стандартным набором сигнальных огней предупреждения, находящейся в задней части прицепа. На фаркопах, как известно, существуют штепсельные разъемы, на которые подается. Купили прицеп к своему авто? Не уверены, что распиновка его вилки совпадает с расключением контактов розетки фаркопа? Разберемся с существующими схемами подключения прицепа к автомобилю в зависимости от их модификаций и распиновкой розетки фаркопа. Схема подключения прицепа и распиновка розетки фаркопа. Конечно, когда речь идет об установке прицепа к легковому автомобилю, то особых проблем Чтобы использовать этот способ, автолюбителю необходимо иметь подробную схему электрической проводки машины. • Схема подключения прицепа с распиновкой розетки фаркопа. При самостоятельном подключении проводки фаркопа можно прибегать либо к По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что. Подключение проводки фаркопа производится также и по отечественной схеме Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов. Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно. Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или. Схема подключения к проводке автомобиля. Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения. Как сделать древесный газогенератор своими руками: самоделки на дровах и на опилках. учебник по устройству автомобиля, устройство автомобиля, пособие по устройству.

Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на вашем автомобиле

Вариант A: Установка нестандартной проводки

Специальная электропроводка — идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или «Т-образный соединитель» — это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки

Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы проводки

Хотя некоторые автомобили могут не быть оборудованы стандартным разъемом проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки — это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-стороннее плоское или 7-стороннее лезвие RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не все прицепы имеют фонари заднего хода, поэтому при подключении 5-контактной вилки подумайте о своем собственном прицепе.

• Синий Задний фонарь
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV — SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Оранжевый +12 В
• Серый Фонари заднего хода

7-проводной прицеп (RV Blade — SAE)

Схема подключения 7-контактного прицепа RV Blade — традиционный

7-контактная проводка прицепа — одна из самых популярных конфигураций проводки, особенно традиционная конфигурация по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade — Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV — традиционная конфигурация

7-позиционный передний отвал — SAE J2863 Конфигурация

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется на прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип

Общий
Тип разъема

Альтернативный вариант
Типы разъемов

Коммунальный прицеп

4-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Лодочный прицеп без тормозов

4-ходовая квартира

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Кемпер выдвижной

Квадрат с 6 участками

6-ходовой раунд

Прицеп туристический

Самоходный отвал с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Самоходный отвал с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Самоходный отвал с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Схема электропроводки прицепа — фары, тормоза, трассировка, провода и разъемы

Так много проводов. . . Так много цветов. . . И так много видов разъемов для проводки прицепа. Ура! С чего начать? Мне нужна электрическая схема прицепа. И еще немного информации, чтобы убедиться, что я все правильно понял!

Существует несколько стандартов для проводов прицепа, и если вы поищете, вы найдете разные схемы подключения прицепа для каждого.У каждого стандарта свое предназначение, поэтому, пожалуйста, не придумывайте его на ходу. Не делайте странных трейлеров с проводом. Следуйте этим рекомендациям и сделайте все правильно!

Ваш подход зависит от ваших электрических потребностей. Для начала каждому прицепу нужны фонари — стоп-сигналы, поворотники и задние фонари. У некоторых также есть боковые маркеры и ходовые огни. Тормозам, вероятно, тоже нужно электричество — для приведения в действие электрических тормозов или отключения гидравлических тормозов при движении задним ходом.

Следующая электрическая схема (и) прицепа и пояснения представляют собой нечто среднее между электрической схемой и электропроводкой на прицепе.Мы рекомендуем эти стандарты, потому что они довольно универсальны. Тем не менее, для конкретных ситуаций существуют промышленные стандарты с различными разъемами и схемами проводов. Это может сбивать с толку, поэтому, если у вас еще нет определенного стандарта, следуйте им.

4-контактный плоский разъем

Как минимум, все прицепы должны иметь как минимум 4 функции: задние фонари, стоп-сигналы, левый и правый сигналы. Эти функции передадут 4 провода , поэтому самая простая схема — это 4-х контактный разъем.

Самым распространенным 4-проводным разъемом является 4-контактный плоский разъем, как показано здесь. Прицепы, в которых это используется, обычно довольно легкие и не имеют тормозов или других силовых аксессуаров. Это наиболее распространенный стиль для прицепов «потребительского» типа. Небольшие грузовые прицепы, прицепы для легких лодок, маленькие кемперы, внедорожные прицепы и многие другие используют этот традиционный 4-контактный плоский разъем.

Легкий прицеп (без тормозов) = Используйте 4-контактный разъем .

1 .Белый = земля (см. Примечания к белому проводу ниже)
2 . Коричневый = задние фонари, боковые габаритные огни и ходовые огни (см. Примечания к коричневому проводу ниже).
3 . Желтый = левый указатель поворота и левый стоп-сигнал
4 . Зеленый = правый сигнал поворота и правый стоп-сигнал

См. Схему электрических соединений прицепа и схему применения разъема ниже. В 4-контактном разъеме указаны только первые 4 элемента.Остальное можно проигнорировать.

5-контактный плоский разъем

(также существуют круглые 5-контактные разъемы.)

Прицепы с грузоподъемностью более 3000 # Общая полная масса прицепа должна иметь тормозов . Это не обязательно везде, но это хорошая идея.

Если у прицепа есть тормоза, то ему нужен разъем минимум с 5 контактами. Пятый контакт, синий провод, дает питание для включения (или отключения) тормозов прицепа.

Традиционный прицеп + с тормозами = используйте 5-контактный разъем .

1-4 Подключите первые 4 контакта (белый, коричневый, желтый, зеленый) так же, как 4-контактный разъем выше.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)

На схеме подключения прицепа и схеме применения разъема ниже используйте первые 5 контактов и игнорируйте остальные.

Если ваш грузовик имеет встроенную 7-контактную розетку, но вам нужно только 5 контактов. В любом случае используйте 7-контактный разъем (см. Ниже), оставив только последние 2 провода.То же самое с 5 проводами, но с разъемом, совместимым с вашим грузовиком. Плоский 5-контактный разъем выше удобен в использовании, но если в вашем автомобиле уже есть 7-контактный разъем, просто используйте его. В рамках стандартов это нормально — не использовать провода для вашей индивидуальной ситуации.

7-контактный разъем

Для прицепов, у которых немного больше электричества, мы рекомендуем 7-контактные разъемы. 2 добавленных контакта предназначены для вспомогательного источника питания и вспомогательных фонарей .

Прицеп расширенного использования + с тормозами, дополнительным питанием и усилителем; Резервные фонари = 7-контактный разъем . (6-контактные разъемы также существуют, но они встречаются реже.)

1-4 Подключите первые 4 контакта, как указано выше, а 5-я линия идет к тормозам.
5 . Синий = электрические тормоза или гидравлическое отключение заднего хода (см. Примечания к синему проводу ниже)
6 . Красный (или черный) = вспомогательное питание 12 В (см. Примечания к красному проводу ниже.)
7 . Пурпурный = фонари заднего хода (иногда другого цвета).

7-контактные разъемы, подобные изображенному на фотографии, очень распространены для жилых автофургонов и других более крупных прицепов. Это стиль, который мы рекомендуем. Существуют и другие стили, хотя распиновка часто отличается. Несколько индустриальных стилей похожи и определенно используют разные булавки.

Можно оставить один или два пустых контакта (неиспользуемых и неподключенных). Например, глядя на схему электропроводки прицепа, если вам нужен дополнительный источник питания, но нет фонарей заднего хода, просто оставьте фиолетовый провод снаружи.Пустое место (неподключенный штифт) ничего не повредит.

Схема электропроводки прицепа и таблица применения разъемов

906

Цветовые коды проводов прицепа — цвета соответствуют схеме электропроводки прицепа
Тип разъема				Контакт	Цвет Описание
7-контактный	6-контактный	5-контактный	4-контактный	1	Заземление	Белый	Заземление для всех электрических функций прицепа.
				2	Задние фонари Ходовые огни Боковые габаритные огни	Коричневый	Питание для всех нормально включенных ламп. Задний, ходовой и боковой габаритные огни.
				3	Левый стоп-сигнал Левый указатель поворота	Желтый	Многофункциональный сигнал для заднего левого фонаря
				4	Правый стоп-сигнал Правый сигнал поворота	Зеленый	Многофункциональный сигнал для заднего правого фонаря
			5		Тормоз	Синий	Мощность управления электрическим тормозом или выключение гидравлического тормоза (только 5-контактный)
		6			Аккумулятор	Красный (или черный)	Питание автомобиля +12 В Для зарядки аккумулятора прицепа и аксессуаров.
	7				Резервное копирование	Фиолетовый	Фонари заднего хода на задних габаритных огнях прицепа / Отключение гидравлического тормоза

Типовая электрическая схема прицепа и схема Требуются 2 схемы

большинства трейлеров. На изображении выше показан одноосный прицеп, а на следующем изображении показана электропроводка для сдвоенных мостов. Различаются только (синий) провод тормоза и (белый) заземляющий провод. То же самое для дополнительных осей.

Используйте только необходимые провода и игнорируйте остальные. Например, если вам не нужен дополнительный источник питания , просто не используйте его. Если на осях нет электрических тормозов, то синий провод не нужен. Не меняйте номера контактов или положения проводов, если функция не используется — просто оставьте контакт пустым (не подключенным).

Три центральных габаритных огня

На приведенных выше схемах проводки прицепа не показан тройной набор габаритных фонарей, расположенных по центру спереди и сзади.Некоторым требованиям они нужны, а некоторым нет. Ознакомьтесь с местными постановлениями о требованиях. См. Раздел ниже для получения дополнительной информации.

Три центральных габаритных огня

Для некоторых прицепов требуется 3 центральных габаритных огня — расположенных по центру сзади и, возможно, высоко спереди. Ознакомьтесь с юридическими требованиями, чтобы узнать, требуются ли они в вашей стране или юрисдикции.
Для прицепов в США: Как правило, сзади требуется набор из трех красных фонарей, если прицеп составляет 80 дюймов или шире, или — если полная масса автомобиля превышает 10 000 фунтов.Кроме того, в верхней части спины, если они выше определенного размера. Комплект желтого света 3 требуется в верхней части передней части, если он выше определенного размера (обычно он превышает высоту буксируемого автомобиля). Опять же, проверьте региональные требования.
Обычно 3 центральных габаритных огня находятся на высокой точке прицепа — например, над задними дверями закрытого грузового прицепа. Они прекрасно подходят для заднего бампера прицепа-платформы, даже когда нагрузка намного выше. В законах есть много дополнений (например, маркировка в верхнем углу), так что узнайте, что вам нужно для вашего конкретного трейлера.
Если вам нужно больше габаритных огней, подключите их к коричневому и белому проводам, как и к боковым габаритным огням. (См. Частичную электрическую схему прицепа.) Для этого не требуются дополнительные соединения на сцепном устройстве, просто требуется дополнительная проводка внутри прицепа. Эти огни должны быть включены практически все время.
Боковое примечание: Отражатели
В дополнение к трем центральным габаритным огням для большинства прицепов шириной более 80 дюймов требуются светоотражатели или светоотражающая лента чередующегося красного и белого цветов по бокам и сзади.Здесь существует множество правил, касающихся высоты и полной разрешенной массы, особенно когда прицепы длиннее 30 футов. Я не уверен в требованиях за пределами США. Проверьте свою юрисдикцию, чтобы правильно отметить и осветить прицеп. Для некоторых это перебор, но даже если это так, исправление может сэкономить массу юридических хлопот и проблем.
Электросхема отрыва прицепа
Многие прицепы должны иметь на борту систему отрыва. По сути, это способ задействовать тормоза прицепа, если прицеп отсоединен от тягача.Во многих частях США прицепы с полной разрешенной массой более 3000 фунтов нуждаются в отломном комплекте, поэтому проверьте свои местные законы.
Если у вас есть электрические тормоза (или электрические над гидравлическими, или какие-то другие), это будет связано с проводкой прицепа. Вот частичная электрическая схема для включения системы отрыва прицепа. Поскольку есть что обсудить, у нас есть целая статья о наборах для выхода из строя с гораздо большим количеством информации. А пока используйте эту схему для руководства подключением системы. Наложите это на изображения выше, чтобы увидеть, как все это сочетается.
Система отрыва обычно находится в передней части прицепа, на ней или под ней. Выключатель вынимания штифта находится рядом с сцепкой. Система подключается к электрической системе путем подключения вспомогательного источника питания (красный провод +12 В постоянного тока) для поддержания заряда аккумулятора, тормозов (синий провод) для приведения в действие тормозов и заземления (белый провод) для замыкания цепи. Опять же, пожалуйста, прочтите статью об отколовшихся системах для получения более подробной информации.
Разводка проводов
Куда идут провода? Теперь, когда у нас есть электрическая схема прицепа и некоторые определения разъемов, куда на самом деле идут провода?
Уложите провода внутри и вокруг рамы, где это удобно для защиты.Мы рекомендуем защитить провода каким-либо покрытием. Крышки нет на схеме электропроводки прицепа, но гибкий кабелепровод, пластиковый кабелепровод или другие подходы подойдут. Покрытие не обязательно должно быть водонепроницаемым, но при соединении проводов необходимо учитывать защиту от атмосферных воздействий. Советы по подключению, сращиванию, прокладке и защите см. В нашей публикации о фарах и проводах для прицепов. См. Дополнительную информацию в Примечаниях по прокладке проводов ниже.
На этой фотографии показан идеальный способ работы с проводами прицепа.Гибкий герметичный кабелепровод входит в раму и крепится к ней, но защищает провода от защемлений и от непогоды. Отличная работа над этим.
Примечания к электрической схеме прицепа:
Примечания к размеру провода:
Доступны провода разных размеров. Обычно размеры проводов указываются по «Калибру» — чем меньше размер, тем толще провод. Для освещения мы рекомендуем калибр 16 и больше. Затем для энергоемких вещей, таких как тормоза, используйте более толстый провод, например, 14 или 12.То же самое для вспомогательного источника питания.
Осветительные цепи с маломощными лампами, например светодиоды, имеют низкое энергопотребление, поэтому даже при большом количестве источников энергии они не потребляют много энергии. Для фонарей подойдет относительно небольшой калибр проводов. Мы по-прежнему рекомендуем калибр 16 и больше, не столько из-за требований к питанию, сколько из-за того, что провода более прочные, надежные и имеют большую площадь поверхности для стыковых соединений. Это стоит небольших дополнительных затрат.
Фонари:
Мы рекомендуем герметичные и погружные светодиодные фонари практически для всего.Да, большинство трейлеров никогда не погружаются в воду, но почти все они становятся очень мокрыми, например, в сильный дождь или при стирке. Заплатите лишний доллар или два и получите более качественные фары. Безотказная работа с более качественными фарами того стоит.
Белый провод Примечания:
Белый провод — это «заземляющий» или «отрицательный» провод, подключенный к «минусовой» стороне аккумуляторной батареи автомобиля. На схеме электропроводки прицепа показан этот провод, идущий ко всем фарам и тормозам. Кроме того, он должен подключаться к вещам (если они есть), которые также используют дополнительные источники питания и резервные индикаторы.
Некоторые производители прицепов просто подключают этот провод к раме, а затем также подключают заземление от всех других фонарей и аксессуаров к раме. Хотя это обычно работает, заземляющая часть цепи часто является корнем электрических проблем прицепа. Чтобы избежать некоторых из этих проблем, мы рекомендуем соединить белый провод со всеми остальными и подключить землю от каждого источника света непосредственно к белому. Это немного больше работы, но позже это поможет избавить от головной боли.
Мы также рекомендуем подключить белый провод непосредственно к раме прицепа (дополнительно).
Размер: Этот провод должен быть не меньше самого большого провода в вашей привязи. Если в цепи включены только фары, а фары светодиодные (маломощные), то небольшой белый провод приемлем. Однако, если у вас есть электрические тормоза или вспомогательный источник питания, этот провод должен быть больше.
Коричневый провод Примечания:
Коричневый провод идет к фарам, которые всегда включены во время вашего путешествия. Это ходовые огни, задние фонари низкой интенсивности, боковые и угловые указатели.Также, если используются, комплекты из 3 центральных фонарей спереди и сзади прицепа. Ознакомьтесь с местными законами, чтобы узнать, какие фары нужны вашему прицепу.
Хотя типичные комплекты из 3 центральных фонарей в прицепе отсутствуют на приведенной выше схеме электропроводки прицепа, в некоторых ситуациях они важны. Они не подходят для небольших прицепов хозяйственного типа, сделанных своими руками. Однако, если они вам нужны или они вам нужны, коричневая проволока тоже питает их (а белая — заземление). Крошечным домам могут понадобиться 3 светильника, а может и не потребоваться, но, опять же, проверьте местные законы.
Размер: Коричневый провод подает питание только на осветительные приборы, поэтому выбирайте его в соответствии с требованиями к мощности ваших осветительных приборов. Для грузового прицепа это, вероятно, небольшая мощность, поэтому меньший габарит в порядке. Для большого закрытого прицепа с большим количеством ходовых огней рассмотрите вариант большего габарита.
Синий провод Примечания:
В некоторых местах пятый контакт обозначается как «Фары заднего хода». Конечно, это работает, но не забудьте отметить это на трейлере, потому что синий — это цвет тормозов.Кроме того, некоторые прицепы с гидравлическими тормозами используют этот 5-й штифт для отключения тормозов при движении задним ходом. Этого нет на схеме электропроводки прицепа выше. (Если вы это сделаете, подключите синий провод к фонарям заднего хода со стороны автомобиля, затем обязательно запишите, что вы сделали.) Еще лучше используйте фиолетовый провод и пометьте его.
Обратите внимание, что 5-й контакт не является стандартным, как первый 4. Будьте осторожны при использовании 5-контактного разъема. Убедитесь, что автомобильные провода соответствуют функциям прицепа.
Со стороны автомобиля для электрических тормозов синий провод идет к контроллеру тормозов. Доступно множество стилей контроллеров тормозов, поэтому найдите тот, который подходит для вашего автомобиля.
Пример корпуса: Чтобы решить проблемы с проводкой буксирующего транспортного средства, которая отличается от проводки моего прицепа (например, когда друг хочет ее одолжить), у меня просто есть короткий адаптер, который соединяет 5-контактный жгут с 4-контактным проводом. штифтовой автомобиль и прицеп едет без тормозов. Это работает, потому что прицеп не большой и не тяжелый, а при небольшом грузе тормоза не требуются.Я просто говорю заемщику, что грузоподъемность составляет 3000 # (хотя истинная емкость — 5000 #). Другой способ — иметь переходник, который переходит с 5-контактного прицепа на стандартный 7-контактный (с двумя пустыми проводами). Таким образом, тормоза прицепа готовы, если у тягача есть 7-контактный разъем.
Размер: Не экономьте на размере провода для тормозов. Для одиночной оси подойдет 14 калибр, но для сдвоенных осей используйте провод 12 калибра.
Красный провод Примечания:
Вывод для дополнительного питания обычно с красным проводом, но иногда он отличается от черного.Иногда мы называем это «дополнительным питанием» или «вспомогательным питанием», «дополнительным питанием» или «аккумуляторной батареей 12 В +». Каким бы ни было название, он подключает к буксирующему автомобилю положительную мощность постоянного тока. Как правило, вспомогательный источник питания предназначен для зарядки аккумуляторной батареи Breakaway, аккумуляторных батарей для жилых автофургонов, внутреннего освещения, питания аксессуаров и т. Д.
Протяженность прокладки красного провода не указана на приведенной выше схеме подключения прицепа , поскольку она является дополнительной и отличается для каждого трейлера. В разделе «Разрывная проводка» на схеме показано, как аккумуляторный блок Breakaway соединяется с красным.Это поддерживает заряд батареи.
Если вам не нужно отдельное питание прицепа, просто оставьте этот штырь. Если вы все же используете его, убедитесь, что вы защищаете электрическую систему автомобиля от короткого замыкания (используйте предохранитель или автоматический выключатель). Кроме того, это хорошо для защиты системы от полного разряда аккумуляторной батареи тягача.
Размер: Используйте размер провода, соответствующий требованиям к мощности. Если это просто для зарядки оторвавшейся батареи, то 16 калибра вполне подойдет. Если вы подключаете больше батарей или фонарей в прицепе, используйте 14 или даже 12 калибр.Не перегружайте этот провод. Если вам действительно требуется большое количество вспомогательной энергии, используйте генератор или установите специальную проводку от генератора переменного тока автомобиля.
Примечания по прокладке проводов:
На приведенной выше схеме электропроводки прицепа показано одно направление прокладки — начиная от язычкового соединителя, а затем оборачиваясь вокруг прицепа. Другие предлагают разделить провода возле языка, а затем проложить их по обеим сторонам — в зависимости от правого и левого. Любой подход хорош.
В то время как прокладка проводов — это личное предпочтение, мне немного больше нравится подход «кругового обзора», поскольку он создает «магистраль», которая распределяет мощность по мере ее поступления.Он также удерживает провода в одной группе, поскольку они проходят вдоль языка, поэтому их легче защитить. Количество проволоки практически одинаково для подходов с разделением и намоткой.
Защита проводов:
Полые элементы рамы часто служат маршрутом для проводов. Например, если рама сделана из прямоугольной стальной трубы, то размещение проводов по трубе кажется простым способом их защитить. Хотя это правда, это также означает, что вы не можете закрыть (запечатать) концы трубки, чтобы не допустить проникновения влаги.Это компромисс, который следует учитывать, но это не обязательно должно быть все или ничего. В моем последнем трейлере я проложил провода через трубку с язычком, а затем за пределы основных элементов (труб) рамы, чтобы они могли герметично закрываться. Соединения проводов и осветительных приборов находятся за пределами труб рамы под кузовом прицепа.
При прокладке проводов учитывайте возможность изменений в будущем. Если вы уверены, что изменений никогда не произойдет, застегивайте все как следует. Если вы думаете, что изменения могут произойти позже, оставьте доступ к проводам.Например, для маленького туриста вы можете подумать, что Aux Power находится в списке «Я никогда не буду использовать это». Но через несколько лет вы можете обнаружить, что солнечная энергия не всегда работает, и внезапно возникает потребность в дополнительном питании. Оставив доступ к разводке проводов, проложить дополнительный провод не так сложно. Пища для размышлений.
Еще один действительно хороший источник информации со схемой электропроводки прицепа, сравнивающей различные типы разъемов, находится на сайте etrailer.com. Большинство электрических элементов прицепа можно приобрести в любом магазине запчастей для прицепов или в Интернете.Etrailer и JohnsonTrailerParts.com — хорошие источники запасных частей.
Электрические схемы прицепа | Прицепы Северного Техаса
Электросхема
Прицепы должны иметь как минимум ходовые огни, сигналы поворота и стоп-сигналы. Для обеспечения питания и подключения к ним подключаются провода буксирующего автомобиля. Это достигается либо через разъем T-One (если он есть в вашем автомобиле), либо через проводку. Разъем T-One предварительно подключен к 4-полюсному плоскому разъему, который можно адаптировать к 6- или 7-контактному круглому разъему.Монтаж проводки требует, чтобы установщик нашел нужные провода в буксирующем автомобиле. Чтобы помочь в решении этой задачи, обратитесь к руководству пользователя или к таблице внизу страницы.
Разъемы
Доступны различные разъемы от четырех до семи контактов для передачи мощности для освещения, а также для вспомогательных функций, таких как электрическое управление тормозами прицепа, фонари заднего хода и т. Д. Выберите разъем, который имеет необходимое количество контактов для функций обязательный. Также установите разъем на автомобиль.Он не только будет выглядеть аккуратно, но и поможет избежать потенциальных проблем, связанных с отключением разъема.
4-контактные разъемы
Доступны 4-контактные разъемы
, обеспечивающие базовое подключение трех функций освещения (работа, поворот и тормоз), плюс один контакт для заземляющего провода.
5-контактные разъемы
Доступны 5-контактные разъемы
, позволяющие выполнять базовое подключение трех функций освещения (работа, поворот и тормоз), и, помимо заземления, имеется один контакт для поддержки другой функции.Обычно 5-Way Flat используется для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.
6-контактные разъемы
Доступны 6-контактные разъемы
, позволяющие выполнять базовое подключение трех функций освещения (ход, поворот и тормоз). Помимо заземления, доступны два дополнительных контакта для обеспечения двух дополнительных функций.
На схеме ниже показан правильный способ подключения разъема к прицепу или транспортному средству.
Примечание : Черный (12 В) и синий (электрические тормоза) можно поменять местами для соответствия прицепу. Прицепы для лошадей могут использовать центральный штифт для горячего вывода 12 В, R.V. прицепы используют центральный штифт для электрических тормозов.
Помимо трех основных функций освещения, доступны дополнительные контакты для вспомогательного питания, зарядки аккумулятора прицепа и т. Д.
Разъемы типа RV на 7 выходов
7-контактные вилки типа RV в настоящее время являются наиболее распространенными, и приведенная ниже схема поможет вам правильно подключить прицеп или буксирующее транспортное средство.
Схема подключения прицепа
для 4-, 5-, 6- и 7-ходовых цепей
Схема подключения прицепа для 4-, 5-, 6- и 7-ходовых цепей

4-ходовые системы
4-контактные плоские формованные разъемы для базового подключения для трех функций освещения; правый указатель поворота / стоп-сигнал (зеленый), левый указатель поворота / стоп-сигнал (желтый), задний фонарь / лицензионный / боковой габаритный огонь (коричневый) и земля (белый).
4 пути сторона буксируемого автомобиля.
4 пути сторона прицепа.
5-ходовые системы
То же, что и 4-ходовая система, указанная выше, но с добавлением дополнительный синий провод для сигнала тормоза или вспомогательного питания. Используется на всплывающем кемпере прицепы или грузовые / лодочные прицепы
5-ходовой сторона буксируемого автомобиля.
5-ходовой сторона прицепа.
6-ходовая система, прямоугольная заглушка
6-контактные прямоугольные разъемы 3/4 дюйма на 1 дюйм правый указатель поворота (зеленый), левый указатель поворота (желтый), задний фонарь (коричневый), масса (белый). Красный и синий провод можно использовать для управления тормозом или вспомогательный. Использование на небольшом мотоцикле прицеп, прицеп для снегохода или служебный прицеп.Может также использоваться по индивидуальному заказу электромонтаж на прицепах с 3-мя световыми / проводными системами. См. «Электропроводка заднего фонаря буксировщика». ниже.
6-ходовой сторона буксируемого автомобиля.
6-ходовой сторона прицепа.
6-ходовые системы, круглая заглушка
Круглый металлический соединитель диаметром 1 1/4 дюйма позволяет использовать 1 или 2 дополнительные функции проводки и освещения, такие как фонари заднего хода, вспомогательный источник питания 12 В или электрический тормоза. Примечание: Черный (иногда красный) 12 В и синий провод электрического тормоза может потребоваться перевернут, чтобы соответствовать прицепу. Проверьте с помощью тестовой лампы или ВОМ. Использование: лошадь прицеп, туристические прицепы, ландшафтный прицеп, автомобильный прицеп и т. д.
6-ходовой сторона буксируемого автомобиля.
6-ходовой сторона прицепа.
7-ходовые системы
Круглый соединитель диаметром 2 дюйма позволяет дополнительный контакт для вспомогательного питания 12 В или резервного освещения.Использование: сверхмощный ландшафтный прицеп, автомобильный прицеп, лодочные прицепы, прицеп для лошадей, туристический прицеп, строительный прицеп и т. д. Проверить с помощью тестовой лампы или ВОМ.
7-ходовой Боковой тягач с плоским лезвием RV.
7-местный фургон сторона прицепа с плоским лезвием.
Электропроводка заднего фонаря тягача
2-проводная система
Эвакуатор имеет такую же лампочку для включения стоп-сигналов и указателей поворота.
В некоторых автомобилях используется комбинированная лампа (двойная нить накала) для поворота и остановки.
Используйте простой 4-контактный плоский разъем для питания двух фонарей прицепа. или используйте обычай Жгут проводов прицепа для конкретного автомобиля.
3-х проводная система
Проводка фаркопа
При буксировке автомобиля за грузовиком или автодомом необходимы диоды для жгут проводов задних фонарей. Подробнее о том, как подключить..
Преобразователи задних фонарей
Преобразователи задних фонарей используются, когда на буксирующем автомобиле отдельные провода для поворотников и стоп-сигналов (3-х проводная система). Больше информации.
Часто задаваемые вопросы и проблемы с проводкой прицепа
Когда у меня есть включите фары и включите тормоза, все фары на моем трейлер гаснет.
Возможно, у вас слабое заземление. Плохая земля, достаточно прочная, чтобы обеспечивают некоторые функции освещения, но не все.Когда задние фонари и тормоза фары используются одновременно, это создает максимальную амперную нагрузку фары на прицепе. Если проблема с заземлением существует, это будет показано на этом этапе. В Места для проверки основания следующие.
Разъем на тягаче должен иметь надежно закрепленный заземляющий провод. на чистую неокрашенную поверхность рамы. Провод, прикрепленный к изолированному корпусу панель из листового металла, поверхность с грунтовочным покрытием или ржавчина могут вызвать заземление проблема.Проверьте с помощью омметра путь наименьшего сопротивления. (аккумулятор отключен от автомобиля)
Т-образный соединитель от тягача должен иметь заземляющий провод и быть плотно прикрепленным к чистой поверхности прицепа.
Каждый задний фонарь в задней части прицепа также должен быть заземлен. Это делается одним из двух способов. Первый — отдельным проводом, идущим от задняя часть каждой задней фары в сборе крепится к раме.В во-вторых, и наиболее популярно, заземление достигается за счет болтов крепления задний фонарь в сборе. В этом случае корпус лампы необходимо прикрепить к металлический каркас прицепа. Если светильники установлены на дереве или пластике материал, световая цепь никогда не получит заземления.
Примечание: Шаровой шарнир тягово-сцепного устройства прицепа не следует учитывать. достаточный грунт.
Когда я использую один указатель поворота, другой мигает.
Обычно это связано с одной из двух вещей. Первый может быть коротким где-то в системе. Вся проводка прицепа и разъем для тягача. следует проверить и протестировать. Вторая, самая распространенная проблема, слабое место в системе.
Следует ли мне отключать прицеп для лодки, когда я возвращаю лодку в воду?
Да. Вы всегда должны отключать прицеп для лодки, когда погружаетесь в воду задним ходом.Погружение фонарей прицепа в воду может вызвать короткое замыкание. предохранители автомобиля перегорят и / или приведут к повреждению вашего автомобиля или провода обуздать.
Я перегораю предохранители / прерыватели цепи на моем буксирующем автомобиле.
Возможное замыкание провода под напряжением на массу. Проверьте все провода на наличие оголенной меди или мест, где провод или кабель могут быть ущемленным. Возможна перегрузка из-за слишком большого количества фонарей на прицепе. Рассчитайте допустимую нагрузку на ваш трейлер, см. Ниже.Большинство машин оборудован только для стандартного освещения прицепов; один задний поворотно-тормозной сигнал с каждой стороны и по 1 комплекту левого и правого габаритных фонарей. Большие грузовики, фургоны или внедорожники могут выдержать больше. Ознакомьтесь с руководством по эксплуатации.
Если вы знаете мощность ламп на вашем прицепе, вы можете использовать формула P = I X E
P =
Вт I = амперы
E = 12 (вольт)
ПРИМЕЧАНИЕ: Только для оценочного использования.Сила тока округлено до ближайшего целого значения. Может применяться не во всех случаях. Всегда проверять с руководством для владельцев буксировщиков о добавлении дополнительных грузов к вашему электрическая система. Некоторые 12-вольтовые батареи вырабатывают до 14 вольт при полном заряжать. Использовать ВОМ (вольт-омметр) для проверки.
Принадлежности для буксировки прицепов и транспортных средств

AccessConnect.com
Электронное письмо: [email protected]
Подключение автомобильных аксессуаров.
Ваш автомобиль, грузовик, фургон, кроссовер, внедорожник и авто дилер аксессуаров в сети с 1996 года.
Все, что есть на нашем веб-сайте, цитируется правительством США. долларов. Конвертер валют.
Возможны оптовые скидки.
Авторские права: 1996, 1997, 1998, 1999, 2000,
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Схема расположения выводов разъема прицепа — 4-, 6- и 7-контактные разъемы
Step 1
Проверить соединение между грузовиком и прицепом
• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика.Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2
Если не работает одиночный свет
• Замените лампочку или блок освещения, наиболее вероятная проблема в том, что лампа перегорела. Если это не устранило проблему, перейдите к шагу 4.
Шаг 3
Если фары не работают, проверьте заземление в разъеме грузовика
• С помощью цифрового мультиметра проверьте целостность цепи между контактом заземления грузовика и шасси (проверьте контакт заземления разъема и чистое место на раме / бампере)
• Если разъем имеет хорошее заземление, это не проблема.
• Если в разъеме нет заземления, значит, заземляющий провод оборван, отсоединен, корродирован и т. Д .; найти и отремонтировать по мере необходимости.
Шаг 4
Определите, с чем связана проблема: с грузовиком или прицепом
• Отсоедините разъем прицепа от грузового автомобиля.
• Попросите помощника включить свет (ы), которые не работают, т.е. попросите кого-нибудь нажать на педаль тормоза, включить указатель поворота и т. Д.
• С помощью цифрового мультиметра, установленного на правильный диапазон для показаний ~ 12 В + (или используя контрольную лампу), проверьте соответствующий контакт и хорошее заземление (чистая область на раме, бампере и т. Штырь должен показывать 12 В +, когда на грузовике загорается соответствующий свет.
• Если соответствующий вывод показывает ~ 12 В + при включенном переключателе / педали, проблема связана с прицепом, а не с грузовиком.
• Если на контакты не подается питание, когда они должны, проверьте, нет ли перегоревших предохранителей и / или перетертых проводов вдоль корпуса. Обратитесь к руководству пользователя для получения информации о конкретных местах расположения предохранителей.
Шаг 5
Устранение неисправностей проводки в прицепе
• Если вы подтвердили, что проблема не в буксирующем транспортном средстве, и убедились, что соединение между грузовиком и прицепом надежное, проблема должна быть в прицепе.Проверьте жгут проводов прицепа на наличие перетертых, оголенных или обрезанных проводов и ослабленных электрических разъемов. При необходимости отремонтируйте.
Шаг 1
Проверить соединение между грузовиком и прицепом
• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика. Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2
Проверить работу контроллера тормозов прицепа
• Убедитесь, что контроллер тормозов прицепа включен.
• Используйте цифровой мультиметр для измерения штифта управления тормозом на разъеме грузового автомобиля (см. Диаграммы выше для 6- и 7-контактных разъемов). Убедитесь, что мультиметр имеет хорошее заземление.
• Попросите второго человека нажать на педаль тормоза, пока вы считываете показания мультиметра. Подача напряжения на тормозной штифт прицепа на разъеме грузовика должна считывать напряжение, которое возрастает по мере того, как педаль тормоза нажимается все дальше и дальше, и должно показывать 0 вольт, когда педаль не нажата.
• Если штифт управления тормозом на разъеме грузовика показывает 0 вольт при нажатой педали тормоза, проблема, скорее всего, связана с контроллером тормоза и / или проводкой между контроллером и разъемом прицепа грузовика.
Шаг 3
Проверить проводку тормозов прицепа
• Каждый отдельный тормоз прицепа содержит магнит, который включает тормоза с силой, пропорциональной напряжению, подаваемому контроллером тормозов. У каждого магнита есть два провода, выходящие из тормозного барабана — 1 провод должен быть подключен к органу управления тормозами прицепа (часто, но не всегда синий провод) в жгуте проводов, а другой — к надежному заземлению (обычно рама прицепа).
• Убедитесь, что провода от тормозных барабанов до разъема прицепа не затянуты, а провода от тормозных барабанов не натянуты. При необходимости отремонтируйте.
• Проверьте напряжение на тормозных магнитах, измерив заземление и положительные клеммы питания каждого отдельного магнита при нажатой педали тормоза. Там должно быть сплайсинга для каждого провода несколько дюймов позади опорной пластины для каждого отдельного тормоза, которые могут быть проверены. Если напряжение не считывается при нажатой педали тормоза, проблема в проводке прицепа (напряжение питания на массу или тормозную систему где-то между разъемом прицепа и этим соединением).
Шаг 4
Проверить состояние тормозных магнитов
• Если прицеп получает питание от тягача, когда педаль тормоза нажата и все провода подключены правильно, магниты в тормозах прицепа могут быть изношены — пора тормозить. Визуально осмотреть их состояние можно, сняв тормозной барабан; если они визуально изношены и / или покрыты шрамами, замените их.
Установка четырехконтактной проводки прицепа — электрическая схема и информация
У многих людей часто возникают трудности с подключением проводов к прицепу, и даже после нескольких попыток они все еще не понимают, как это делается.
Правила вождения прицепов гласят, что при вождении прицепа освещение должно согласовываться с транспортными средствами. Это означает, что когда вы нажимаете на тормоз или включаете сигналы, огни прицепа должны отражать эти сигналы.Это поможет вам общаться с другими водителями, куда бы вы ни направлялись.
При покупке прицепа бортовое питание должно быть подключено к транспортному средству через вилку или розетку. Современные автомобили используют для этого преобразователь. В некоторых прицепах до сих пор используется двухпроводная система. В бортовой сети сигналы на торможение и остановку передаются по одному проводу.
Трехпроводная система
С помощью преобразователя вы можете посылать сигналы для остановки, поворота и следа. Система присутствует на многих прицепах и использует три провода.Провода подключены к преобразователю.
Четырехпроводная система
В этой системе у вас есть четыре провода, которые работают вместе с электрической системой автомобиля через штекерный разъем. Провода окрашены по-разному: белый — для земли, зеленый — для правых поворотов и тормозов, желтый — для левых поворотов и тормозов, коричневый — для задних фонарей.
Установить 4-контактную систему электропроводки прицепа легко, если вы будете следовать правильной процедуре. Первое, что вам нужно сделать, это убедиться, что ваш разъем работает правильно.Если это не так, никакая проводка не заставит свет работать. Убедитесь, что все кабели электропроводны.
Один из способов проверить неисправность проводов — использовать тестер цепей. Он подключается к каждому контакту разъема и должен облегчить поиск неисправного провода. Если проблема не исчезнет, возможно, вам придется перемонтировать трейлер.
Покупая провода для прицепов, убедитесь, что они подходящей толщины для увеличения срока службы. Толщина 16 идеальна. В 4-контактном прицепе используются желтый, коричневый, зеленый и белый провода.

Установка 4-контактных проводов прицепа
Вы должны проверить руководство по эксплуатации прицепа, чтобы убедиться, что проводка правильная, но обычно белый провод называется заземляющим проводом, а коричневый провод используется для задних фонарей. Желтый и зеленый — левый и правый повороты и торможение.
Сначала перережьте белый провод и прикрепите его к раме прицепа. Остальные провода разводка снизу.
Найдите в прицепе подходящую точку входа для прокладки проводов.Это должно быть положение, защищающее провода от повреждений. Рекомендуются полые детали. Разъединять провода и подавать их по отдельности через прицеп на другую сторону необязательно.
Если вы решили разделить провода, обязательно соедините их кабельными стяжками. Это дает дополнительное преимущество, заключающееся в том, что вы можете добавить к раме больше проводов.
СВЯЗАННЫЙ: 10 лучших контроллеров тормозов прицепа
Питание и заземление
Белый провод должен быть прикреплен к прицепу для заземления и питания фонарей.Для этого нужно отрезать проволоку примерно на полдюйма и прикрепить ее к термоусадочному шлангу прицепа. Вы должны нагреть поверхность с помощью теплового пистолета, а затем просверлить отверстие в шланге. Закрепите заземляющий провод винтом из нержавеющей стали.
Задние фонари
Коричневый провод прикреплен с одной стороны к задним фонарям и фонарям рынка. Зачистите оба конца и зафиксируйте их стыковыми соединителями на обоих концах.
Габаритные огни
Для соединения одного конца габаритных огней с другим концом необходимы стыковые соединители.
Остальные провода подключаются так же, как и коричневый провод, путем подсоединения проводов того же цвета к соответствующим проводам от заднего фонаря. Вы можете прикрепить металлические зажимы, чтобы закрепить провода на месте и предотвратить их свисание.
Если вы обнаружите, что фары прицепа по-прежнему не работают, но проводка в порядке, проверьте фары прицепа и убедитесь, что они не перегорели.
Другие системы электропроводки прицепа
Большинство современных прицепов сегодня подключены к системе широтно-импульсной модуляции (ШИМ).Эта система позволяет вам устанавливать несколько соединений, которые маршрутизируются по одной линии. Система изменяет интенсивность сигнала и, таким образом, регулирует освещение. ШИМ часто делятся на две системы: системы ST и системы STT.
В системах ST один провод управляет задними фонарями и стоп-сигналами, а другой провод — левым и правым поворотниками. В системах STT стоп-сигналы, индикаторы и задние фонари соединяются одним проводом.
Электрический преобразователь часто используется в тех транспортных средствах, у которых нет преобразователя, изготовленного по индивидуальному заказу.Назначение электрического преобразователя — улучшить совместимость между простой электропроводкой прицепа и сложной электропроводкой автомобиля.
При подключении необходимо различать использование вилок и розеток. Когда мы говорим о розетке, мы говорим о стороне транспортного средства, где мы подключаемся, а вилка — это сторона прицепа. Для лодочного прицепа мы используем четырехстороннюю тросовую систему; для лодки мы используем пятиходовую систему; для грузового прицепа мы используем четырехходовую систему; для прицепа-каравана мы используем семиступенчатую систему; а для пятиколесного прицепа мы используем семиступенчатую тросовую систему.Чрезвычайно важно ознакомиться с системой электропроводки, обратившись к руководству производителя.
В этих сценариях весьма вероятно, что у вашего прицепа разъем другого типа, чем у вашего автомобиля. Вы можете восполнить этот пробел, купив переходник. Большинство адаптеров являются адаптерами plug-and-play, но вам может потребоваться заземлить некоторые провода.
Заключение
Подключение четырехконтактного прицепа может быть проблемой, когда вы делаете это впервые, но это простая задача, которую нужно сделать своими руками.Это усложняется, когда у вас есть прицепы с большим количеством кабелей, и в этом случае вам понадобится адаптер для подключения. Первый шаг в подключении кабелей прицепа — сначала заземлить белый кабель.
Пропустите остальные провода через раму прицепа. Отсоедините провода, чтобы они не свисали. После того, как вы прикрепили габаритные огни к прилагаемым болтам, вы можете установить задние фонари. Если ваши фары не работают после установки, проблема может быть связана с задними лампами.
Привет, я Магнус, владелец и автор Mechanic Base. Работаю с автомобилями 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!
Электропроводка прицепа и проводка управления тормозами для буксировки прицепов
Преобразователи задних фонарей
Электропроводка управления тормозом
Транспортные средства, буксируемые за автодомом
Схема электрических соединений для общих вилок
Выключатели аварийного отключения
Перед буксировкой прицепа на буксируемое транспортное средство необходимо установить специальные световые и электропроводные системы.Систему освещения прицепа нельзя встраивать напрямую в систему освещения вашего тягача. Ваш квалифицированный установщик сцепного устройства подключит ваши задние фонари, сигналы и функции стоп-сигналов к специальному разъему или разъему, чтобы получить доступ к системам освещения прицепа.
Обычно, когда вы включаете указатель поворота или нажимаете педаль тормоза, огни на прицепе также должны сигнализировать о ваших намерениях водителю позади вас. Закон гласит, что любой прицеп, который выступает на 4 или более футов позади вашего транспортного средства или визуально блокирует ваши задние фонари, должен быть оборудован собственными задними фонарями, а ваш автомобиль должен иметь соединение с задними фонарями прицепа.Отсюда необходимость в электропроводке вашего автомобиля.
Большинство прицепов имеют один красный свет для сигналов тормоза и поворота (по одной лампочке на каждую сторону). Это известно как 4-проводная система. Большинство импортных автомобилей и более новые отечественные автомобили имеют как красный сигнал тормоза, так и отдельный желтый указатель поворота (по 2 лампы на каждую сторону). Это 5-проводная система. Преобразователи задних фонарей необходимы для подключения автомобиля с 5-проводной системой к прицепу с 4-проводной системой. Для этого компания Eyers Trailer Hitch Center продает и устанавливает преобразователи задних фонарей и силовые модули для прицепов.

Преобразователи
Вся мощность фонарей прицепа передается через световые цепи тягача.
Силовой модуль прицепа
Вся мощность фонарей прицепа передается напрямую от аккумуляторной батареи тягача по отдельной линии электропередачи. Требуется для некоторых транспортных средств, чтобы избежать повреждения цепи освещения транспортного средства.
В настоящее время мы также видим, что на транспортных средствах устанавливаются более сложные компьютерные системы. Во многих случаях мы должны обходить компьютерную систему, когда мы подключаем автомобиль для буксировки, чтобы буксировочная проводка не сбивала с толку компьютер транспортного средства, заставляя его думать, что с его системой освещения что-то не так.
Опять же, для решения этой проблемы необходимо установить специальные преобразователи и жгуты проводов.Это может обойтись дорого. Итак, если вы занимаетесь электромонтажом своими руками, обратитесь к нам за советом, прежде чем делать проводку самостоятельно. Неправильная проводка может привести к перегоранию предохранителей и, в крайних случаях, к перегреву проводов, что может привести к возгоранию вашего автомобиля.
Электропроводка становится немного сложнее, когда вы буксируете более крупные или более сложные прицепы. Вместо того, чтобы использовать простую проводку только для освещения, некоторым прицепам требуется дополнительная проводка для работы электрических тормозов, 12-вольтовые линии зарядки аккумулятора, фонарь заднего хода и питание холодильника.Установщик сцепного устройства может определить ваши потребности в электропроводке в зависимости от типа буксируемого прицепа, а также типа буксируемого автомобиля.

Если прицеп длиннее 15 футов или весит более 1500 фунтов, по закону он должен быть оборудован тормозной системой.
Сегодня используются два типа тормозных систем. Большинство прицепов для лодок и водных видов спорта оснащено гидравлическими тормозами, которые иногда называют тормозами с импульсным воздействием. Тормоза — это независимая система, активируемая главным цилиндром на стыке сцепного устройства и дышла прицепа.Главный цилиндр установлен на передней части прицепа, поэтому прицеп может буксировать любое транспортное средство. Проще говоря, когда сила инерции тормозного действия буксирующего транспортного средства приводит в действие главный цилиндр в уравнительном устройстве, срабатывают тормоза прицепа.
Другой тип тормозной системы — это электрическая проводка управления тормозом. Тормоза прицепа активируются электроникой с помощью блока управления тормозами, установленного под приборной панелью тягача. Существует дополнительная проводка, связанная с подключением вашей тормозной системы и аккумулятора к задней вилке, которая активирует тормоза прицепа, когда вы нажимаете педаль тормоза.Блок управления тормозом регулирует величину напряжения, возвращаемого в вилку. Блок управления тормозами также позволяет вам вручную активировать тормоза прицепа в аварийных ситуациях или когда вам просто нужно дополнительное тормозное действие, независимо от того, когда вы нажимаете ногу на тормоза.
Обе эти тормозные системы должны соответствовать федеральным, государственным и местным нормам. Закон гласит, что если вы буксируете прицеп, оборудованный электрическими тормозами, на вашем буксирующем автомобиле должен быть установлен и работает блок управления тормозами.
В некоторых старых блоках управления тормозами используется технология маятникового инерционного типа для активации тормозов прицепа. Проблема с этим типом системы заключается в том, что ящик должен быть установлен только в одном положении, чтобы внутренний маятник правильно активировал систему. Иногда, если вы поднимаетесь и спускаетесь с холма, маятник обманывается и неправильно активирует тормоза.
В новой технологии используется полностью электронная твердотельная система для активации тормозов.Распределительную коробку управления тормозом можно установить в любом положении. Они относительно безотказны.
Контроллеры тормозов
Цифровой контроллер тормоза Primus
Представляем цифровую систему управления тормозами прицепа Primus — полностью пропорциональную электрическую систему управления тормозами прицепа.
Tekonsha P3 Контроллер тормозов
Электронное управление тормозом прицепа P3 для прицепов с 1–4 осями является пропорциональным.Отчетливый, удобный для просмотра ЖК-дисплей с несколькими вариантами цвета и контрастности. Позволяет переключаться между электрическими и гидравлическими тормозами.
Tekonsha Prodigy Контроллер тормозов
Система управления тормозами прицепа
Prodigy — это новейшая и наиболее интеллектуальная система управления тормозами от Tekonsha. В этом мощном элементе управления используется новая технология датчиков движения, аналогичная той, что используется в аэрокосмической промышленности.Для прицепов с 2, 4, 6 и 8 тормозами.
Контроллер тормозов Curt Triflex
Трехосный датчик движения для быстрой и плавной остановки, компактный размер, автоматическое выравнивание и калибровка — настройка не требуется, автоматически регулирует тормозную мощность при движении вверх или вниз по склону, регулировка чувствительности для различных нагрузок прицепа или условий движения, совместимость с -блокировать тормоза и круиз-контроль, работает 2-8 тормозов

Вот удобная схема соединений для наиболее распространенных типов электрических разъемов:

В настоящее время в большинстве штатов и Канады требуется, чтобы на буксируемом автомобиле была установлена тормозная система.Канада не пустит вас в страну, если у вас ее нет!
Нам нравится система Brake Buddy, которую легко настроить и легко перенести на любой другой автомобиль. Он поставляется с радиоуправляемым монитором для тренера, системой отрыва и укрытием.
Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, обеспечивая эффективную, удобную дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.
Brake Buddy ™
Brake Buddy Тормозная система для буксируемых автомобилей за автодомом.
Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, обеспечивая эффективную, удобную дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.
BrakeBuddy Vantage Select ™ — новое и улучшенное
BrakeBuddy Vantage Select отличается новым технологическим прогрессом, что делает его единственной портативной вспомогательной тормозной системой, которая позволяет вам выбирать между полным и пропорциональным тормозом одним нажатием кнопки.

В выключателе аварийного отключения используется либо большая сухая аккумуляторная батарея, либо вспомогательная 12-вольтовая аккумуляторная батарея, находящаяся в прицепе, для автоматического включения тормозов прицепа, если прицеп случайно отсоединяется от тягача.Штифт вставляется в размыкающий переключатель, чтобы удерживать переключатель в разомкнутом состоянии. Если прицеп отсоединяется, трос вытаскивает штифт из переключателя, и переключатель затем подает электрический ток на тормоза прицепа.

Step 1	Проверить соединение между грузовиком и прицепом	• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика.Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2	Если не работает одиночный свет	• Замените лампочку или блок освещения, наиболее вероятная проблема в том, что лампа перегорела. Если это не устранило проблему, перейдите к шагу 4.
Шаг 3	Если фары не работают, проверьте заземление в разъеме грузовика	• С помощью цифрового мультиметра проверьте целостность цепи между контактом заземления грузовика и шасси (проверьте контакт заземления разъема и чистое место на раме / бампере)
		• Если разъем имеет хорошее заземление, это не проблема.
		• Если в разъеме нет заземления, значит, заземляющий провод оборван, отсоединен, корродирован и т. Д .; найти и отремонтировать по мере необходимости.
Шаг 4	Определите, с чем связана проблема: с грузовиком или прицепом	• Отсоедините разъем прицепа от грузового автомобиля.
		• Попросите помощника включить свет (ы), которые не работают, т.е. попросите кого-нибудь нажать на педаль тормоза, включить указатель поворота и т. Д.
		• С помощью цифрового мультиметра, установленного на правильный диапазон для показаний ~ 12 В + (или используя контрольную лампу), проверьте соответствующий контакт и хорошее заземление (чистая область на раме, бампере и т. Штырь должен показывать 12 В +, когда на грузовике загорается соответствующий свет.
		• Если соответствующий вывод показывает ~ 12 В + при включенном переключателе / педали, проблема связана с прицепом, а не с грузовиком.
		• Если на контакты не подается питание, когда они должны, проверьте, нет ли перегоревших предохранителей и / или перетертых проводов вдоль корпуса. Обратитесь к руководству пользователя для получения информации о конкретных местах расположения предохранителей.
Шаг 5	Устранение неисправностей проводки в прицепе	• Если вы подтвердили, что проблема не в буксирующем транспортном средстве, и убедились, что соединение между грузовиком и прицепом надежное, проблема должна быть в прицепе.Проверьте жгут проводов прицепа на наличие перетертых, оголенных или обрезанных проводов и ослабленных электрических разъемов. При необходимости отремонтируйте.
Шаг 1	Проверить соединение между грузовиком и прицепом	• Очистите оба разъема от грязи и мусора и убедитесь, что разъем прицепа полностью вставлен в разъем грузовика. Нанесите немного WD-40 или диэлектрической смазки на каждый из разъемов, чтобы очистить и очистить разъемы.
Шаг 2	Проверить работу контроллера тормозов прицепа	• Убедитесь, что контроллер тормозов прицепа включен.
		• Используйте цифровой мультиметр для измерения штифта управления тормозом на разъеме грузового автомобиля (см. Диаграммы выше для 6- и 7-контактных разъемов). Убедитесь, что мультиметр имеет хорошее заземление.
		• Попросите второго человека нажать на педаль тормоза, пока вы считываете показания мультиметра. Подача напряжения на тормозной штифт прицепа на разъеме грузовика должна считывать напряжение, которое возрастает по мере того, как педаль тормоза нажимается все дальше и дальше, и должно показывать 0 вольт, когда педаль не нажата.
		• Если штифт управления тормозом на разъеме грузовика показывает 0 вольт при нажатой педали тормоза, проблема, скорее всего, связана с контроллером тормоза и / или проводкой между контроллером и разъемом прицепа грузовика.
Шаг 3	Проверить проводку тормозов прицепа	• Каждый отдельный тормоз прицепа содержит магнит, который включает тормоза с силой, пропорциональной напряжению, подаваемому контроллером тормозов. У каждого магнита есть два провода, выходящие из тормозного барабана — 1 провод должен быть подключен к органу управления тормозами прицепа (часто, но не всегда синий провод) в жгуте проводов, а другой — к надежному заземлению (обычно рама прицепа).
		• Убедитесь, что провода от тормозных барабанов до разъема прицепа не затянуты, а провода от тормозных барабанов не натянуты. При необходимости отремонтируйте.
		• Проверьте напряжение на тормозных магнитах, измерив заземление и положительные клеммы питания каждого отдельного магнита при нажатой педали тормоза. Там должно быть сплайсинга для каждого провода несколько дюймов позади опорной пластины для каждого отдельного тормоза, которые могут быть проверены. Если напряжение не считывается при нажатой педали тормоза, проблема в проводке прицепа (напряжение питания на массу или тормозную систему где-то между разъемом прицепа и этим соединением).
Шаг 4	Проверить состояние тормозных магнитов	• Если прицеп получает питание от тягача, когда педаль тормоза нажата и все провода подключены правильно, магниты в тормозах прицепа могут быть изношены — пора тормозить. Визуально осмотреть их состояние можно, сняв тормозной барабан; если они визуально изношены и / или покрыты шрамами, замените их.

	Цифровой контроллер тормоза Primus Представляем цифровую систему управления тормозами прицепа Primus — полностью пропорциональную электрическую систему управления тормозами прицепа.

	Tekonsha P3 Контроллер тормозов Электронное управление тормозом прицепа P3 для прицепов с 1–4 осями является пропорциональным.Отчетливый, удобный для просмотра ЖК-дисплей с несколькими вариантами цвета и контрастности. Позволяет переключаться между электрическими и гидравлическими тормозами.

	Tekonsha Prodigy Контроллер тормозов Система управления тормозами прицепа Prodigy — это новейшая и наиболее интеллектуальная система управления тормозами от Tekonsha. В этом мощном элементе управления используется новая технология датчиков движения, аналогичная той, что используется в аэрокосмической промышленности.Для прицепов с 2, 4, 6 и 8 тормозами.

	Контроллер тормозов Curt Triflex Трехосный датчик движения для быстрой и плавной остановки, компактный размер, автоматическое выравнивание и калибровка — настройка не требуется, автоматически регулирует тормозную мощность при движении вверх или вниз по склону, регулировка чувствительности для различных нагрузок прицепа или условий движения, совместимость с -блокировать тормоза и круиз-контроль, работает 2-8 тормозов
