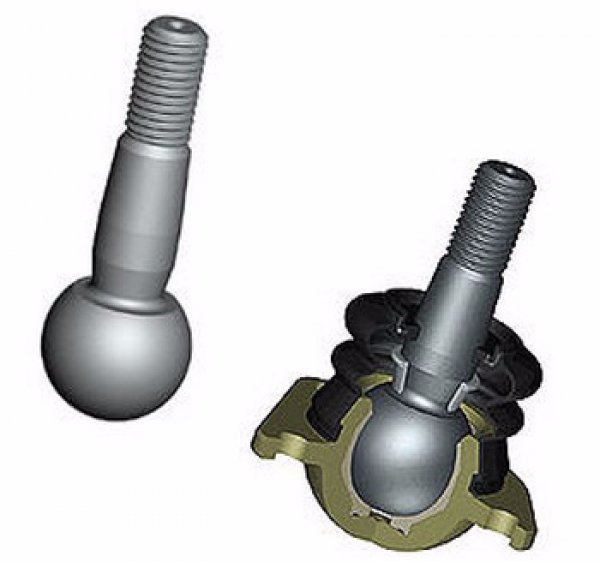

Шаровая опора в разрезе: Шаровые опоры: нейлон против масленок

Шаровые опоры: нейлон против масленок

Постепенно вытеснив шкворневую систему, шаровые опоры стали сегодня безальтернативным элементом конструкции подвески любого автомобиля. Попробуем разобраться в специфике этой простой и одновременно сложной детали.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке.

Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге.)

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Шаровая опора с болтовым креплением (слева) и опоры интегрированные в рычаг.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

Путем прогресса

При всей принципиальной простоте, конструкция шаровой опоры имеет свои особенности и нюансы, которые прямо влияют на ее характеристики. Не случайно, с момента своего появления в конце 40-х годов, этот узел претерпел множество изменений и доработок, став к настоящему времени высокотехнологичной деталью.

Разработка шаровых опор - сложный наукоемкий процесс.

Первые шаровые опоры представляли собой конструкцию с полусферической опорной частью. Вскоре от нее отказались, сделав оконечник пальца в виде шара (отсюда и название) — так с 50-х годов прошлого века появилась уже близкая к современной конструкция шаровой опоры. Это был (за исключением пыльника) полностью металлический узел , в котором уплотнение пальца в корпусе осуществлялось посредством пружинного подпора, а подвижность обеспечивалась за счет смазки, заправляемой через специальный клапан— т.н. «масленку». В плане требований по обслуживанию такая шаровая оказывалась близка к шкворню, также нуждаясь в периодическом смазывании и немногим выигрывая лишь в легкости поворачивания.

Технологии материалов развивались бурно, и от смазывания шаровых опор конструкторы отказались, начав с 60-х годов использовать полимерные «вкладыши» между корпусом и пальцем в сочетании с перманентной смазкой, которая единожды закладывалась при изготовлении детали на заводе на весь срок службы. А еще через двадцать лет из конструкции шаровой исчез пружинный подпор, утратив свою необходимость. Прогресс в сфере промышленного оборудования дал возможность производителям изготавливать пару корпус-палец с высокой точностью, а на смену пластикам «вкладышей» прошлых лет пришли новые материалы — родственники нейлона, способные дольше сохранять свои свойства и заданные характеристики детали.

Шаровые опоры в разрезе: слева — устаревшая полностью металлическая конструкция с пружинным подпором и ниппелем для смазки, справа — современная деталь со вкладкой из инженерного пластика на основе нейлона.

Претерпели изменения и другие элементы конструкции. Так, на смену применявшимся прежде пыльникам с фиксацией проволочным кольцом пришли «интегрированные» пыльники, которые неотделимы от корпуса шарнира. Они обеспечивают гораздо лучшую защиту узла от попадания влаги и пыли, вызывающих коррозию, но в случае их повреждения замене не подлежат — только вместе с шаровой.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол». Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

И снова о технике

Одними из главных физических параметров шаровой опоры являются крутящий момент и величина зазора между корпусом и пальцем. Первый определяет легкость поворачивания элементов узла относительно друг друга, и чем он меньше — тем лучше. Тем меньше сила трения элементов детали, ведущая к ее износу и выходу из строя. (Также меньшее усилие потребуется для поворота рулевого колеса, хотя при наличии гидроусилителей этот показатель нивелируется. Но ГУР не облегчает работу других элементов подвески — в первую очередь рулевых тяг и наконечников, которые получают на себя излишнюю нагрузку.)

Динамика изменения крутящего момента (усилия поворачивания) и зазора (определяет ресурс) между корпусом и пальцем шаровой опоры (испытания NEO CTR). На графиках видно, как с увеличением «пробега» у цельнометаллической опоры быстро уменьшается высокий момент и растет зазор, а у детали со вставкой из инженерного пластика при изначально меньшем моменте зазор остается неизменным.

Работа сил трения ведет к увеличению зазора между пальцем и корпусом, который при достижении критической величины и делает шаровую непригодной для дальнейшего использования — деталь нужно будет менять. Именно увеличившийся зазор создает тот характерный стук в подвеске при движении по неровной дороге, сообщая о том, что нужен ремонт. Последствия езды со стучащими шаровыми могут оказаться непредсказуемы, поскольку в случае разъединения шарнира у подвески отделяется весь ступичный узел колеса с поворотным кулаком и автомобиль ложится на днище.

Как показывают испытания, проведенные компанией NEO CTR, современные шаровые опоры, изготовленные с применением инженерного пластика на основе нейлона, сохраняют установленный зазор между пальцем и корпусом в течение более чем 500 000 циклов «поворачивания». При этом в устаревших металлических шаровых с «масленкой» в тех же условиях зазор увеличивается в четыре раза, достигая критической величины.

Но это еще в идеальных условиях стендовых испытаний, где нет других нагрузок. В реальной же эксплуатации, шаровые опоры подвергаются воздействия множества других разнонаправленных сил: «ударным» нагрузкам при проезде неровностей, «разрывным» при попадании колесом на яму в повороте и их всевозможным комбинациям. Ответственные производители всегда тестируют все свои изделия на «вырывание», «изгибание» и «удар», стремясь добиться наилучших показателей.

Стенд для ресурсных испытаний шаровых опор на производстве NEO CTR. Деталь проходит 500 000 циклов "поворачивания".

Свою роль в ходимости шаровых опор влияет конструкция подвески в целом, которая может быть как очень удачной в плане нагруженности этого узла, так и не вполне. Сильно сказывается манера езды самого владельца и состояние дорог, по которым он передвигается. Например, срок службы современной шаровой опоры с «нейлоновым» седлом и инженерным пластиком для одной и той же модели автомобиля может составлять как 30 000 км пробега, так и более 80 000 км.

Каков итог?

У первых автомобилей свечи зажигания были разборными: в них можно (а порой и нужно) было отделить и заменить изолятор, почистить или поменять электроды. Надо было регулярно смазывать ступичные подшипники. Но вскоре свеча стала изготавливаться как цельный элемент и о разборных конструкциях тут уже никто не помнит и не мечтает. Ступичные подшипники ходят со вложенной на заводе смазкой и не требуют ухода. Подобный путь сейчас проделывают многие элементы автомобиля, и шаровая опора здесь не стала исключением. Из разборного и нуждающегося в периодическом обслуживании узла, шаровая опора превращается в высокотехнологичный компонент — надежный, необслуживаемый и неремонтируемый.

Шаровая опора — назначение и конструкция, причины поломки, диагностика

Главная » Автожизнь » Шаровая опора — назначение и конструкция, причины поломки, диагностика

просмотров 3 065

Шаровая опора — как проводить диагностику и какая конструкция этого элемента подвески автомобиля, шаровые опоры на наших дорогах подвергается сильным перегрузкам, особенно в регионах. Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, глубины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.



Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

• на поворотах скрип или скрежет,
• на неровной дороге на небольшой скорости стук в районе переднего колеса,
• автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
• в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Замена шаровой опоры

Вряд ли хоть кто-то планирует, что на его машине оторвет колесо. Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую и именно она чаще выходит из строя. Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, а не металлический скрежет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов. Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, — скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, — вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях свыше 100 км в час, — на каком-то обгоне. В последнем случае удержать машину будет не просто. И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно произвести самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать. После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, — один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться. Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Это не касается запрессованных шаровых опор в передние рычаги

Установка новой шаровой существенно менее трудоемкая работа, чем демонтаж старой. Действительно часто бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно. Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками палец новой шаровой провернуть не получится, чтобы направить палец, нужно через тряпочку, постучать по пальцу молоточком, — тогда он станет в нужное положение. При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, провести палец шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья? Загрузка…

Сборочный чертеж(шаровая опора) — Чертежи, 3D Модели, Проекты, Начертательная геометрия и Инженерная графика

Днепропетровский национальный университет им. Олеся Гончара
Кафедра двигателестроение
Сборочный чертеж «Шаровая опора»
Днепропетровск 2017

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ ЧЕРТЕЖЕЙ

1. Создать слои:
— осевая линия
тип линии – штрих-пунктир (пример ACAD_ISO04W100)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
— основная линия
тип линии – сплошная (CONTINUOUS)
вес линии – 0,3 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
— размер/текст
тип линии – сплошная (CONTINUOUS)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
— штриховка
тип линии – сплошная (CONTINUOUS)
вес линии – 0,2 мм
цвет линии – на выбор (только чтобы четко просматривалась линия)
— вспомогательная геометрия
тип линии – сплошная (CONTINUOUS)
вес линии – по умолчанию
цвет линии – на выбор (только чтобы четко просматривалась линия)
2. Настроить размерный и текстовый слой согласно визуализации чертежа (размер шрифта желательно не меньше 5 мм)
3. Весь чертеж выполнять примитивами с атрибутами «по слою»
4. Простановка размеров:
На сборочном чертеже – габаритные размеры
На деталировочных чертежах – все необходимые размеры (использовать «базовые» размеры). Размеры должны быть понятны для изготовителя деталей по вашему чертежу.
5. Чертеж должен состоять из двух видов (половина вида должна быть выполнена в разрезе). При необходимости сделать выноски.
6. Количество деталей должно быть не менее 5.

Состав: Шаровая опора:1.Гайка, 2.Контргайка, 3.Шаровая пята, 4.Втулка рамы двигателя

Софт: AutoCAD 15

Восстановление шаровых опор своими руками

Шаровые опоры несут на себе нагрузку в виде массы передней части автомобиля, включая вес двигателя. При этом при движении они получают постоянные удары от колёс в любом направлении. Из какого бы прочного материала не состояли эти детали, срок их эксплуатации ограничен. Хорошо, что во многих случаях возможна реставрация своими руками.

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

1. При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

   Слабые шаровые несут реальную угрозу безопасности!

2. Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
3. При первых признаках износа этих узлов необходимо пройти диагностику подвески.

Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

Как можно восстановить работоспособность

Важно знать! После ремонта шаровая не восстанавливается до состояния новой детали. Срок службы будет меньше. Но за безопасность эксплуатации можно не беспокоиться.

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

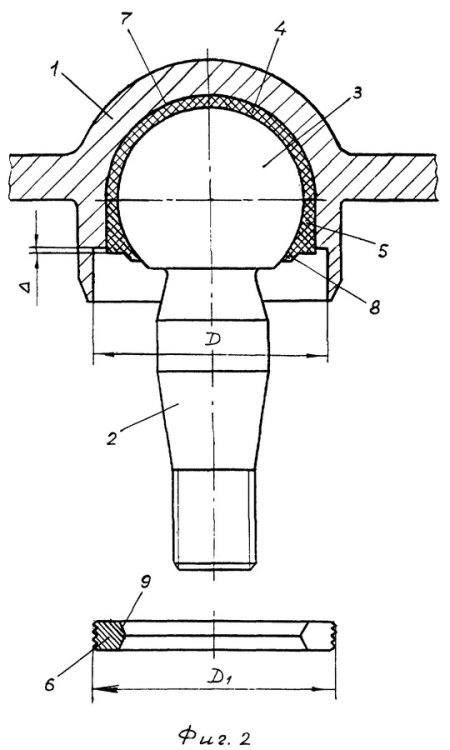

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Варианты восстановления шаровых

В первую очередь узел необходимо правильно снять. Палец настолько сильно прикипает к рычагу подвески, что составляет с ним фактически одно целое. Предварительно, желательно за сутки, соединение обильно обрабатывают проникающей жидкостью. Используется состав WD-40 или обычный керосин. Извлечь палец из проушины можно двумя способами:

1. Выдавить съёмником шаровых опор. Это самый безболезненный и надёжный способ, однако съёмник не всегда есть под рукой. Универсальных приспособлений нет, а конструкции крепления шаровой опоры разные.

   Пример съёмника шаровых опор

2. Второй способ более универсальный, но есть риск повредить резьбу на пальце опоры. На кончик шаровой необходимо накрутить гайку из прочной стали (твёрдость 9,8) и точными короткими ударами молотка выбить шаровую из проушины.

Важно! Нельзя бить по пальцу напрямую. Вы расклепаете резьбовое соединение, и накрутить рабочую гайку крепления будет невозможно.

Итак, шаровая опора у вас в руках. Внешний цилиндр (обойма) представляет собой монолитную конструкцию. Извлечь палец невозможно.

Варианты шаровых опор с разных моделей авто

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

   Доверьте работу профессионалам, если сами им не являетесь

2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.


   Совет: Для точного изготовления заглушки используйте две шаровые опоры. С одной срежьте донышко с помощью болгарки и используйте как образец формы.

3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

   Производите замену на чистой поверхности, иначе смысл работы теряется

4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Важно! Необходимо обеспечить законтривание резьбы, иначе донышко может открутиться в процессе эксплуатации.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.

Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

Важно! Перед установкой новых вкладышей обязательно удалите заусенцы, образованные при распиле. Рваные края металла быстро расколют вкладыши при эксплуатации.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.

Сварка — один из самых кропотливых вариантов

Важно! Используйте такой способ сварки, при котором температурное воздействие минимально. Полимерный вкладыш внутри может нагреться до температуры плавления. Поэтому до полного остывания не следует прилагать к пальцу никаких нагрузок во избежание деформации вкладыша.

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.

Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.

Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.

Вкладыши также можно поискать в автомагазинах

Какой способ реставрации лучше

• Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
• Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
• Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
• Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

Консультации от практика на видео

Отзывы о способах отремонтировать механизм

mogui

http://forums.drom.ru/habarovsk/t1151615673-p2.html

Zhornic

http://www.land-cruiser.ru/index.php?showtopic=120678

ArxivatoR

https://www.drive2.ru/l/1354317/

maleid

http://forum. onliner.by/viewtopic.php?t=1118334&start=40

Чтобы принять решение, как ремонтировать подвеску — просто посчитайте стоимость восстановления. В каких-то случаях есть смысл купить новый узел, иногда ремонт будет рентабельнее. В любом случае разнообразие возможностей даёт шанс сэкономить.

Для чего нужна шаровая опора

Шаровая опора представляет собой конструктивный элемент автомобильной подвески, предназначенный для передачи управляющего сигнала на колесо от рулевого механизма. Основным достоинством шаровой опоры является возможность свободных угловых перемещений сопрягаемых частей при максимальной простоте конструкции.

Конструктивно шаровая опора является отдельным узлом, состоящим из двух сопрягаемых частей, имеющих сферические поверхности контакта. Первая часть представляет собой стержень, на одном конце которого имеется сферическая бобышка, а на другом выполнена резьба для соединения с рычагом поворотного механизма. Вторая часть узла охватывает первую, для чего в конструкции детали присутствует внутренняя сферическая поверхность.

Для соединения шаровой опоры со ступицей колеса на ее корпусе расположен фланец, имеющий несколько крепежных отверстий. К рычагу подвески сферическая опора крепится своим резьбовым концом.

Шаровая опора является весьма надежным конструктивным узлом, который при правильном уходе обеспечивает требуемую долговечность. Безотказность работы шаровой опоры обеспечивается смазкой, которая закладывается в контактную полость.

Утечка смазки или попадание в рабочую полость влаги неблагоприятно влияет на характер работы шаровой опоры и может стать причиной ее выхода из строя. Для обеспечения защиты контактных поверхностей шарнира он защищается специальной резиновой накладкой, называемой пыльником.

Недостаток смазки может вызвать износ шаровой опоры, внешними признаками которого является появление постороннего звука во время езды по дорогам с плохим качеством покрытия. Также повышенный износ сферической опоры может быть вызван попаданием влаги, которая способствует замерзанию смазки при отрицательных температурах окружающей среды. Износ шаровой опоры может стать причиной появления люфта, что ухудшает управляемость автомобиля и может стать причиной возникновения дорожного происшествия.

Для обеспечения безотказной работы шаровой опоры необходим регулярный и систематический контроль состояния защитного пыльника. При осмотре обращают внимание на отсутствие трещин и других повреждений. При нарушении целостности пыльника необходимо выполнить проверку состояния самой опоры. Проверка сферической опоры выполняется в условиях автосервиса.

Febest объясняет: как заменить интегрированную шаровую опору в рычаге

Febest объясняет: как заменить интегрированную шаровую опору в рычаге

3 февр. 2016 г. 11:39:00

Febest выпускает шаровые опоры и для рычагов, в которых производители оригинальных деталей возможность замены шаровых не предусмотрели. Компания развивает перспективное направление производства шаровых опор, являющихся альтернативой несъемным шаровым опорам.
Зачастую производители оригинальных автозапчастей оставляют собственников автомобилей без выбора, вынуждая при выходе из строя одной из деталей узла менять весь узел, например, менять рычаг целиком при поломке несъемной шаровой опоры. Таким образом решение казалось бы небольшой проблемы – неисправности шаровой опоры – оборачивается значительными расходами. Все-таки рычаг в сборе стоит, само собой, гораздо дороже, чем отдельные его элементы. Невозможность замены комплектующих рычага по отдельности особенно удручает автовладельцев тогда, когда менять приходится практически новый рычаг, в котором все части, за исключением одной, находятся в превосходном состоянии.

Febest, подходящий к выпуску продукции не шаблонно, производит не только соответствующие рычаги в сборе, но и является единственным производителем, выпускающим отдельно шаровые опоры, являющиеся альтернативой для интегрированных шаровых опор. Хотя процесс по замене несъемных опор нельзя назвать элементарным, квалифицированные специалисты, располагающие необходимым оборудованием, с ним прекрасно справляются. Для качественного выполнения данных работ необходимо следовать инструкции.

Инструкция по замене несъемных (интегрированных) шаровых опор в рычагах

Рис. 1 Рычаг с несъёмной шаровой опорой

Снимаем пыльник шаровой опоры (рис. 2)

Рис. 2 Рычаг со снятым пыльником шаровой опоры

Срезать завальцовку прижимной шайбы, как показано на рис. 3

Рис. 3 Рычаг со срезанной завальцовкой прижимной шайбы.

Разобрать шаровую опору – снять прижимную шайбу и вытащить шток с второпластовым вкладышем (рис. 4)

Рис. 4 Разобранная шаровая опора – рычаг без штока с шарниром

Замерить посадочную высоту новой шаровой опоры и срезать лишнее с рычага так, чтобы после запрессовки можно было без труда установить стопорное кольцо, как показано на рисунке 5. Эту операцию предпочтительно проводить на фрезерном станке для сохранения параллельности плоскостей с одной и другой стороны рычага.

Рис. 5 Подготовка рычага под установку новой шаровой опоры

Расточить на фрезерном станке посадочный диаметр под шаровую опору (рис. 6). После расточки посадочный диаметр в рычаге должен быть на 0,2 мм меньше посадочного диаметра новой шаровой опоры.

Рис. 6 Посадочный диаметр, который необходимо расточить.

Если шаровая опора поставляется в собранном виде и пыльник мешает установке опоры в рычаг, то перед установкой его необходимо снять (рис. 7)

Рис.7 Новая шаровая опора готовая к установке в рычаг.

Запрессовать новую шаровую опору в рычаг. Проверить наличие достаточного количества смазки в шаровом соединении и при необходимости добавить смазку для шаровых опор (рис. 8)

Рис. 8 Запрессованная в рычаг новая шаровая опора.

Одеть стопорное кольцо и пыльник на новую шаровую опору (рис. 9).

Рис. 9. Рычаг готов к дальнейшей эксплуатации

На данный момент Febest изготавливает шаровые опоры, являющиеся альтернативой для интегрированных, для Nissan Cedric/Gloria Y34 1999-2004, Infiniti G35 (V35) 2002-2007, Nissan 350Z (Z33) 2002-2008, Nissan Fairlady Z Z33 2002-2008, Nissan Skyline V35 2001-2007, Nissan Stagea Ixis350S (AM35) 2003-2004, Nissan Stagea M35 2001-2007,
Infiniti G35 (V35) 2002-2007, Infiniti G37 (CV36) 2007-2013, Nissan 350Z (Z33) 2002-2008, Nissan Altima L31 2001-2006, Nissan Fairlady Z Z33 2002-2008, Nissan Maxima A34 2003-2008, Nissan Skyline V35 2001-2007, Infiniti JX35 (L50) 2012-2014, Nissan Altima L32 2006-2012, Nissan Altima A35 2008-2014, Nissan Murano Crosscab CZ51 2010-, Nissan Murano Rus Make Z51R 2010-, Nissan Murano Z51 2007-2014, Nissan Pathfinder R52 2012-, Nissan Teana (PRC) J32Z 2008-2013, Nissan Teana J32 2008-2013, Nissan Teana Rus Make J32R 2009-2013, Acura MDX YD2 2007-2013, Honda Pilot YF4 2009-, Lexus GS300/400/430 JZS160 1997-2005, Lexus GS300/430 JZS160 1997-2005, Toyota Aristo JZS160/JZS161 1997-2004, Nissan X-Trail T30 2000-2006, Mitsubishi Lancer Evolution CN9A 1996-2001, Mitsubishi Lancer Evolution CT9A 2001-2005, Mitsubishi Lancer Cedia CS 2000-2003.













Опубликовано в News От

Febest Europe Distribution

Векторные изображения Шаровое соединение

, Стоковые векторные изображения Шаровое соединение

и Роялти-Фри Изображения Шаровое соединение | Depositphotos®Векторный знак метаморфоза, защищенная сфераАртрит тазобедренного суставаВекторный знак метаморфоза, защищенная сфераМного изображений запчастейМного изображений запчастейМного изображений запчастейМного изображений запчастейМного изображений запчастейКостные суставыФон водопроводных трубFan Icons Black & WhiteПостоянный угловой шарнирТазобедренный протез Артрит 50 частей человеческого тела набор иконок, таких как колено, базофилы, большая клетка, большие губы, система кровоснабжения, кровеносный сосуд, сустав костей, пазуха, орган тела мозга.Простые современные изолированные векторные иконки Постоянный контур скоростного сустава Иконки для фанатов, спортивных фанатов или болельщиков Тонкая линия Vector IllustratiЯмайка Иконки стран и культур Тонкая линия векторные иллюстрации Набор из 20 черных векторных иконок, таких как коленный сустав, базофилы, большие клетки, большие губы, кровоснабжение система, кровеносный сосуд, закрытые глаза с ресницами и бровями, столбец внутри мужского человеческого тела, набор иконок набросков 100 частей человеческого тела, таких как колено, большая клетка, большие губы, система кровоснабжения, кровеносный сосуд, костный сустав, пазуха, мозг Орган тела Запасные части автомобиля на белом фоне setVector Set of the Seer and Healer Icons. Бабушка, Волшебный шар, Таро, Любовь, Гадание ладонь, Богатство, Акушерка, Исцеление, Хиропрактика. Совместная деятельность родителей и детей, спорт и упражнения Векторный набор иллюстраций, изолированных на белом фонеЗапасные части послепродажного обслуживания Набор Ямайка Иконки Черно-БелыеШкола и Образование Векторные Иконки 7Медицина, Здоровье и Фитнес Линия Векторные Иконки 10Ямайка Иконки Плоский Дизайн Вентилятор Иконки Плоский Дизайн Круг Запасные части Трубы Металлические на воздушном шареВентилятор Иконки Плоский ДизайнВекторный набор фон плоского водопроводаМужчина и мяч в кинотеатре. Любовники в bVector набор иконок провидец и целитель. Бабушка, Волшебный шар, Таро, Любовь, Гадание на ладони, Богатство, Акушерка, Исцеление, Хиропрактика. Фон водопроводных трубВекторный набор фона плоского водопровода Смажьте стыки Автозапчасти. Изометрические наброски иконы. 3D набор векторных пиктограммИзометрические наброски иконы бесшовные модели. Набор векторных иконок 3D пиктограммы Автосервис ремонт шарового шарнира и турбины, электрооборудования и коробки передач, подвески и стартера черный контур иллюстрации знак ремонта шарового шарнира. изолированные контур символ черный Иллюстрация автозапчасти бесшовные модели. Векторные иконки иллюстрации. Векторный фон и текстура. знак ремонта шарового шарнира. изолированные символ иллюстрации.Автосервис ремонт шарового шарнира и турбины, электрооборудования и коробки передач, подвески и стартера пиктограммы глифов Черные иллюстрации знак ремонта шарового шарнира. изолированные контур символ черный иллюстрации. Автосервис ремонт шарового шарнира и турбины, электрооборудования и коробки передач, подвески и стартера Цветной контур иллюстрации Изометрические наброски иконы бесшовные модели. 3D набор векторных пиктограммИзометрические наброски иконы бесшовные модели. Набор векторных 3D пиктограмм

Признаки неисправного или неисправного шарового шарнира (передний)

Шаровые опоры являются важным элементом подвески практически всех современных автомобилей. Они представляют собой сферический подшипник в гнезде — функционирующий аналогично конструкции шарнира и гнезда человеческого бедра — и служат одной из основных точек поворота подвески, соединяющих рычаги управления транспортного средства с поворотными кулаками. Передние шаровые опоры позволяют передним колесам и подвеске двигаться вперед и назад, а также вверх и вниз, когда рулевое колесо поворачивается и автомобиль движется по дороге.

В случае поломки шарового шарнира колесо становится полностью свободным для движения в любом направлении, что может привести к повреждению крыла, шины и некоторых компонентов подвески, если не больше. Обычно, когда передние шаровые опоры начинают выходить из строя, на автомобиле появляются несколько симптомов, которые предупреждают водителя о возникновении проблемы.

1. Дребезжащий шум от передней подвески

Один из наиболее распространенных симптомов проблемы с шаровыми шарнирами подвески — это стук, исходящий от передней подвески автомобиля.По мере износа шаровых шарниров они расшатываются в гнездах, дребезжат и стучат при движении подвески вверх и вниз по дороге. Изношенные шаровые опоры могут стучать или звенеть при движении по неровной дороге, лежачих полицейских или при поворотах. Обычно грохот становится все громче по мере износа шаровых шарниров или до тех пор, пока они в конечном итоге полностью не выйдут из строя и не сломаются.

2. Чрезмерная вибрация спереди автомобиля

Еще одним признаком проблемных шаровых опор является чрезмерная вибрация от подвески автомобиля.Изношенные шаровые опоры будут болтаться в своих гнездах и непропорционально сильно вибрировать во время движения. Вибрация обычно возникает из-за поврежденного шарового шарнира с правой или левой стороны автомобиля. В некоторых случаях вибрация может ощущаться и через рулевое колесо.

3. Неравномерный износ передних шин

Если вы заметили, что внутренние или внешние края ваших передних шин изнашиваются быстрее, чем остальной протектор, вероятная причина — изношенные шаровые опоры.Этот симптом бывает трудно уловить; Если вы заметили какие-либо другие признаки выхода из строя шарового шарнира, внимательно проверьте шины и обратите особое внимание на внутренние протекторы. Износ должен проявляться либо на внутреннем, либо на внешнем протекторе, а не на обоих, чтобы указывать на износ передних шаровых шарниров. Недостаточное давление в шинах приведет к более быстрому износу обоих краев.

4. Смещение рулевого колеса влево или вправо

Еще один признак плохих шаровых опор — блуждающее рулевое управление. Блуждающее рулевое управление — это когда рулевое управление само по себе смещается слева направо.Когда шаровые опоры находятся в хорошем состоянии и колеса выровнены, рулевое колесо должно оставаться в основном прямым и прямым. Изношенные шаровые опоры приведут к смещению рулевого управления автомобиля влево или вправо, что потребует от водителя компенсации проблемы.

Потому что шаровые опоры — важный компонент подвески любого автомобиля. Когда они начинают испытывать проблемы или выходят из строя, вероятно, ухудшаются общие характеристики управляемости и движения автомобиля.Если вы подозреваете, что шаровые опоры вашего автомобиля сильно изношены или нуждаются в замене, обратитесь к профессиональному технику для проверки подвески автомобиля, чтобы определить, как лучше всего действовать. При необходимости они смогут заменить вам вышедшие из строя шаровые опоры.

Лучший инструмент для шаровых шарниров — Выгодные предложения на шаровые шарниры от глобальных продавцов шаровых шарниров

Отличные новости !!! Вы находитесь в нужном месте для насадки для шаровых шарниров.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний шарнирный шарнир в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили шаровой шарнир на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в шарнирах и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Инструмент для шаровых шарниров по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сужение суставной щели: причины, лечение и многое другое

Суставной хрящ позволяет вашим суставам свободно двигаться и поглощать удары. По мере того, как вы становитесь старше, хрящи в суставах начинают изнашиваться, особенно в коленях, бедрах и руках. Из-за потери этого хряща вашим суставам становится труднее справляться с повседневными движениями и задачами.

После того, как большая часть хряща стерлась, вы можете начать чувствовать боль. Двигать суставами может быть труднее. Боль также может означать, что пространство между костями сустава сузилось достаточно, чтобы изменить диапазон движений сустава.

Когда происходит сужение суставной щели, хрящ больше не удерживает кости на нормальном расстоянии друг от друга. Это может быть болезненно, поскольку кости трутся или слишком сильно давят друг на друга.

Сужение суставной щели также может быть результатом таких состояний, как остеоартрит (ОА) или ревматоидный артрит (РА).Если вы чувствуете ненормальную боль в суставах, ваш врач может назначить рентген или другие методы визуализации.

Это поможет врачу найти сужение в болезненном суставе. Затем, основываясь на ваших результатах, ваш врач может предложить план лечения или изменить образ жизни, чтобы устранить причину и уменьшить боль.

Ваш врач может назначить один или несколько тестов, чтобы увидеть подробные изображения того, где произошло сужение или повреждение суставной щели.

Рентген

Во время рентгена ваш радиолог использует рентгеновский аппарат для создания черно-белых изображений ваших костей.Изображения могут помочь им увидеть признаки повреждения или сужения суставов более подробно.

Рентгеновский снимок занимает всего несколько минут, и вам не придется раздеваться, если вашему лечащему врачу не нужно осматривать место под вашей одеждой. Ваш радиолог тоже накроет вам какое-то покрытие, чтобы защитить вас от радиации.

Рентгеновские снимки обычно готовы за несколько минут. Это делает его одним из наиболее часто используемых тестов для исследования ваших костей на предмет сужения суставной щели.

Магнитно-резонансная томография (МРТ)

Во время МРТ ваш радиолог поместит вас в большой аппарат, который использует радиоволны для создания изображений внутренней части вашего тела. Этот тест позволяет получать изображения с высокой детализацией.

Сообщите своему врачу, если вы страдаете клаустрофобией. Внутренняя часть аппарата очень маленькая, поэтому вы можете выбрать другой тип визуализации. Ваш врач может также назначить мягкое седативное средство, чтобы помочь справиться с симптомами клаустрофобии.

Ваш радиолог, скорее всего, попросит вас снять одежду и любые аксессуары для получения наилучших результатов визуализации.Во время теста вам также нужно будет оставаться неподвижным.

Результаты МРТ обычно готовы в течение часа.

Ультразвук

Во время ультразвукового исследования ваш радиолог нанесет специальный гель на область сустава, которую он хочет исследовать. Затем они будут использовать устройство, называемое преобразователем, чтобы посылать звуковые волны в ваше тело. Эти звуковые волны отражаются от структур вашего тела, что помогает создавать изображения.

Этот тест проходит быстро и безболезненно, обычно менее 30 минут. Вам может быть только немного неудобно, когда ваш технолог перемещает датчик вокруг пораженного сустава.

Ультразвуковые изображения просматриваются в реальном времени. Ваш технолог может сразу увидеть ваши кости, когда они перемещают датчик по коже. Как только ваши результаты будут готовы, ваш врач просмотрит изображения.

Если ваш врач считает, что у вас может быть заболевание, вызывающее сужение суставной щели, он также может порекомендовать медицинский осмотр.

Это может потребовать от вас раздеться и вызвать у вас легкий дискомфорт, когда врач прикасается к суставам или прощупывает их и видит, насколько они гибкие.Ваш врач также спросит об уровне боли или дискомфорта, которые вы испытываете при движении суставов.

Ваш врач может показать вам рентгеновские снимки или другие результаты визуализации. Они проведут вас через процесс исследования ваших костей на предмет аномалий.

Если ваш врач считает, что у вас заболевание, вызывающее сужение суставной щели, он будет искать аномально низкий уровень суставного хряща, который является наиболее заметным признаком сужения суставной щели.

Они могут искать в суставах остеофиты, также известные как костные шпоры.Остеофиты обычно появляются в результате потери хряща. Они также могут искать субхондральные кисты. Это мешочки, заполненные жидкостью или гелеобразным веществом из суставного материала.

Врач может также обнаружить субхондральный склероз, который представляет собой затвердевшую ткань в кости вокруг хряща.

Если ваш врач считает, что у вас РА, он может попросить вас сдать анализ крови. Это поможет им найти больше доказательств воспаления в вашем теле.

Для анализа крови необходимо забор крови иглой.Сообщите своему флеботомику, если вам неудобны иглы или вид крови.

Сужение суставной щели может произойти из-за чрезмерной нагрузки на суставы. Это также может произойти с возрастом. Другие факторы риска, такие как ожирение и мышечная слабость, могут способствовать сужению суставной щели.

Сужение суставной щели также может быть признаком ОА. ОА — это тип артрита, который обычно поражает колени или суставы пальцев. По данным Arthritis Foundation, около 80 процентов взрослых в возрасте 65 лет и старше в странах с высоким уровнем дохода имеют некоторые признаки остеоартрита.

Условие также может указывать на RA. Это тип артрита, который возникает, когда ваша иммунная система атакует ткани вашего тела и вызывает хроническое воспаление.

Ваше лечение зависит от причины сужения суставной щели.

Если вам поставили диагноз ОА, ваш врач может прописать лекарства, такие как парацетамол или нестероидные противовоспалительные препараты (НПВП), такие как ибупрофен (Адвил, Мотрин) или напроксен (Алив), для снятия боли в суставах.

Упражнения с малой нагрузкой, например йога, также могут помочь сохранить гибкость суставов, несмотря на дискомфорт, связанный с сужением сустава.Ваш врач может также порекомендовать инъекции кортизона или смазки, чтобы обезболить или смягчить область суставов.

Если ваш врач поставит вам диагноз РА, он может порекомендовать лекарства, известные как антиревматические препараты, изменяющие заболевание (DMARDS). К ним относятся метотрексат, адалимумаб (Хумира) или их комбинация.

Эти препараты могут позволить вам продолжать работать или заниматься регулярной физической активностью, не вызывая дальнейшего сужения суставов. Ваш врач может также назначить НПВП, чтобы контролировать боль.

В некоторых случаях вам может потребоваться операция по замене сустава. В ходе этой процедуры хирург-ортопед удаляет пораженные части сустава и заменяет их металлическими, керамическими или пластиковыми протезами.

Как и любая операция, операция по замене сустава сопряжена с некоторыми рисками, которые могут увеличиваться с возрастом. Поговорите со своим врачом о преимуществах и рисках.

Замена сустава может существенно повлиять на ваш образ жизни, но также может помочь восстановить потерю хряща или сустава или восстановиться после этого.

Часто встречаются артрит и другие заболевания суставов. Сужение суставной щели можно лечить разными способами, которые помогут сохранить качество вашей жизни.
