Ищем точку опоры Часть 1. Немного классической технологии

Редакция начинает обстоятельный разговор об автомобильной подвеске. Его участники – видные игроки рынка (как производители, так и компании-продавцы), эксперты, проводящие сертификацию и вообще все заинтересованные лица. Присоединяйтесь! Чем больше собеседников, тем интереснее результат.

Для затравки начну с довольно типичной ситуации. Все когда-нибудь видели стоящие на дороге «Жигули» с подломленным передним колесом. Всё ясно: не поменяли вовремя шаровую опору, вот она и «полетела». А скорее всего, рассуждают многие, деталь некачественная попалась. И они не так уж далеки от истины.

Износ шаровых опор напрямую зависит от качества самой детали, состояния дороги и манеры езды. Однако первая из причин – качество – может в какой-то мере компенсировать две другие.

Главный элемент опоры – шаровой палец. Именно его характеристики определяют надежность и долговечность узла.

От чего же они зависят? Очень просто: от материала и технологии изготовления.

Свою трудовую деятельность я начинал как инженер-технолог по металлообработке. Поэтому с удовольствием поразмышляю на эту тему.

Для изготовления пальцев нередко применяется высоколегированная сталь марки 38ХТНМ. Отличный, надо сказать, материал – недаром он прописан в ТУ на оригинальные изделия Волжского автогиганта.

А технология? Как изготавливают пальцы? Никакого секрета: методом холодной высадки. Это такая разновидность холодной объемной штамповки. Как и большинство процессов обработки металлов давлением, высадка формирует выгодную структуру изделия. Она измельчает зерно металла, как бы делая его плотнее. Деталь обретает прочность, которую не получишь ни литьем, ни обработкой заготовки резанием. Вот она, основа будущей безопасной эксплуатации!

После холодной высадки производится обкатка сферической части детали. Это уже технология поверхностного пластического деформирования (ППД).

Она позволяет заложить в поверхностный слой детали остаточные напряжения – напряжения полезные, дополнительно работающие на прочность детали.

Конечно, можно изготавливать палец поперечно-винтовой прокаткой, что и делают менее крупные производители. Метод хороший, спору нет, если выпускать… трубы и прочие полые изделия. А вот для пальцев шаровых опор поперечно-винтовая прокатка подходит мало: малейшие отклонения от техпроцесса приводят к недопустимому браку.

Вернемся к собственно пальцам. Резьба на них – холоднокатаная, благодаря чему ее прочностные характеристики в сравнении с нарезанной резьбой выше на 15%.

Но какой бы замечательный ни получался палец, без других деталей он служить не может. Что же, поговорим и о них. Корпуса опор получают из стали 08 ПС холодной штамповкой, после чего подвергают объемной закалке и обработке ТВЧ.

Подшипник изготавливают способом порошковой металлургии с закалкой и последующей пропиткой в масле. В заливном варианте опоры применяется специальная композиционная смола, а в опору закачивается специальная смазка для шарниров шаровых опор, рассчитанная на весь срок службы узла.

Перед нанесением защитного покрытия корпуса деталей подвергаются дробеструйной обработке. Она не только способствует лучшей адгезии ЛКМ, но и дополнительно упрочняет поверхность.

Согласитесь: у шарового пальца достойные «коллеги». Вместе они образуют надежный узел, гарантированный безопасный срок службы которого более 40 тыс. км. Сама же деталь покрыта черной матовой краской и полимерным порошковым составом «бесцветный лак». Все перечисленное обеспечивает изделию отменную коррозионную стойкость. Ему не страшны «пескоструйка» и солевые ванны наших дорог.

Кому-то описанный подход к производству шаровых опор покажется консервативным: мол, это хотя и качественные, но традиционные изделия. Но пусть задумаются скептики: здоровый консерватизм часто полезен. Главное, что такие изделия идентичны оригинальным. Их прочность и надежность проверены не только лабораторными испытаниями, но и многими годами эксплуатации. И возвращаясь к несчастной машине с подломленным колесом, можно с уверенностью сказать: что-то в ее шаровой опоре было не так.

Слово участнику рынка

Delphi удостоена награды

Компания Delphi Automotive была удостоена награды «Лучшая шаровая опора года» для иностранных автомобилей на выставке Interauto 2011 в Москве.

«Наши шаровые опоры разрабатываются с использованием наших технологий оригинального оборудования (ОЕ) и имеют высокое качество поставщика на конвейер. Мы очень рады тому, что были удостоены этой награды, ведь нас оценивали известные эксперты в автомобильных кругах, – заявила Люсия Моретти, президент Delphi Product and Service Solutions. – Мы будем продолжать поставку шаровых опор качества поставщика на конвейер как часть нашего широкого ассортимента продукции в области рулевого управления и подвески на российский рынок, а также по всему миру для популярных моделей автомобилей».

Шаровые опоры Delphi отвечают мировым техническим требованиям OE и проходят испытания на прочность и долговечность; испытания, критически важные для безопасности и более безопасного опыта вождения.

Испытание на выталкивание шаровой опоры измеряет силу, необходимую для выталкивания/смещения шарового пальца из своего корпуса. Это очень важное испытание с точки зрения безопасности, поскольку оно позволяет обеспечить устойчивость детали к воздействию усилия, которому подвергается система подвески автомобиля в реальных дорожных условиях. Если усилие, необходимое для выталкивания шарового пальца, ниже значения, указанного в спецификации поставщика на конвейер OE, то существует риск выхода из строя шаровой опоры в процессе эксплуатации в нормальных дорожных условиях, что может привести к потере контроля направления движения автомобиля.

Кроме того, новое покрытие от пыли, разработанное Delphi, благодаря улучшенной формуле полихлоропрена (CR), обеспечивающей прочность покрытия даже в экстремальных температурных условиях, помогает защитить внутренние компоненты и обеспечить непрерывное свободное движение шаровой опоры.

Слово участнику рынка

Шаровые опоры HOLA

На рынке автозапчастей присутствует еще один серьезный конкурент – торговая марка HOLA, в ассортименте которой есть шаровые опоры, а также наконечники рулевых тяг. Специалисты рекомендуют приобретать их в комплекте для обеспечения надежной связи управляемых колес автомобиля и рулевого механизма. Инженеры голландской компании H&H Groep уже много лет работают с российским автомобильным рынком. Запчасти HOLA изначально проектировались и разрабатывались с учетом сложных климатических и дорожных условий. И результаты эксплуатации полностью подтверждают правильность выбора материалов и технологий, используемых в продукции марки.

Шаровая опора – один из основных несущих узлов передней подвески. Она удерживает передние колеса в вертикальном положении, не давая им «вывернуться» наружу. Так что надежность этой детали – залог безопасности на дороге. При изготовлении нижних и верхних шаровых опор HOLA особое внимание уделено способности справляться с повышенными нагрузками, требования к которым отличаются в разных странах. Ведь если европейцы лишь изредка выезжают на проселок, то российские автомобилисты и в городских условиях не привыкли к качественному асфальту. Голландцы уверенно заявляют, что провели все испытания запчастей HOLA именно в таких условиях повышенной сложности.

В конструкции шаровых опор HOLA используются современные полимерные материалы повышенной прочности с пониженным коэффициентом трения, сферическая поверхность шаровых пальцев имеет улучшенную поверхность и специальное антифрикционное напыление. К тому же уменьшение момента сопротивления повороту пальца в шарнирах позволяет как существенно снизить усилия в рулевом механизме при повороте колес, так и заметно улучшить сцепление с дорогой, т.е. повысить управляемость автомобиля.

Конструкции шаровых опор и наконечников рулевых тяг HOLA по всем показателям являются оптимальными для решения поставленных перед ними задач.

Для чего служат шаровые опоры

Друзья, благодаря чему колёса наших автомобилей могут поворачивать и при этом остаются хорошо закреплёнными на элементах подвески? За это мы должны благодарить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим данную деталь со всех сторон, изучим её внутренности и выясним, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, обеспечивая возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном данная деталь применяется в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представлял собой стержень, к которому крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не выдержал конкуренции с появившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

долговечность;
лёгкость;
отсутствие необходимости в постоянной смазке и обслуживании;
наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свобод.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и, позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Удачная конструкция — залог успеха

Итак, пора выяснить, в чём же секрет шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо — ничего сверхъестественного в ней нет, а даже наоборот — на редкость простой механизм.

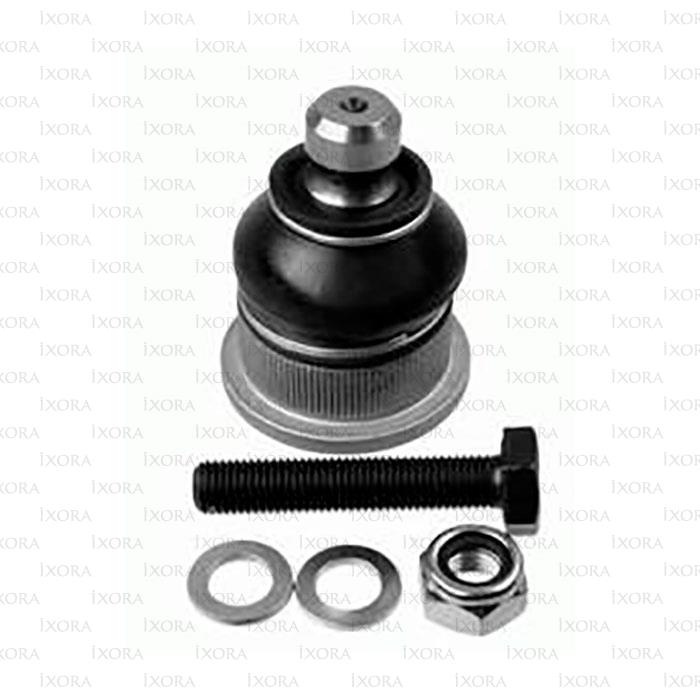

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

стержень с шарообразным наконечником с одной стороны и элементом крепления к рычагу подвески с другой;
металлический корпус цилиндрической формы;
полимерный вкладыш;
прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
пыльник — резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, и снабжали их специальными отверстиями, через которые можно было запрессовать смазку внутрь, но в наше время это неактуально, ведь благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров. Иногда им становится плохо гораздо раньше. В чём же может быть причина? Как правило, их три:

повышенные ударные нагрузки — вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если отчаянно прыгать на автомобиле по кочкам, нырять в ямы или ещё каким-либо образом проверять её на прочность;
высыхание смазки — именно поэтому раньше данные детали делали обслуживаемыми, но в настоящее время эта причина не сильно распространена;
разрушение пыльника и, как следствие, потеря герметичности. В свою очередь пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определённые симптомы, игнорировать которые просто нельзя. Среди них такие:

стук при проезде по неровностям на небольшой скорости;
скрипы при повороте руля;
неустойчивое поведение автомобиля при движении прямо;
увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но, в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера смогут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

СОДЕРЖАНИЕ СТАТЬИ

Начнем с определения

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвески, их может быть как одна, так и до 4 штук.

Ребята это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы, сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.

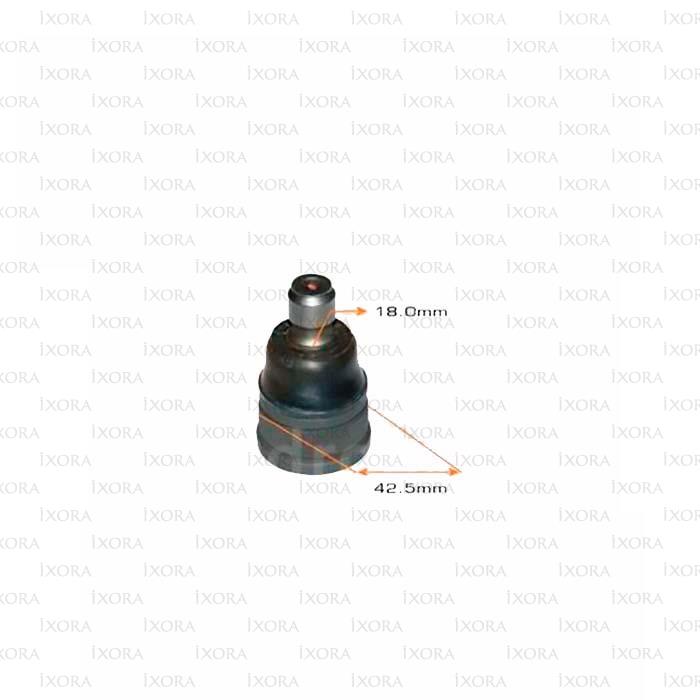

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
Прижимная шайба. Закрепляет полимерный вкладыш.
Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

(8 голосов, средний: 5,00 из 5)

Износ элементов подвески обычно характеризуется появлением стука в передней части авто при езде по мелким неровностям. Неопытному автомобилисту сложно определить по звуку, какая деталь «подгуляла» и требует замены. Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии. Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса. Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта). Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Примечание: в некоторых моделях авто шаровые опоры составляют единое целое с рычагами и меняются тоже вместе.

Задача элемента – обеспечить шарнирное крепление ступицы к рычагу, чтобы она могла поворачиваться. То есть, опора несет нагрузку от веса машины, ударов со стороны колеса и воздействие силы трения при повороте. Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса. Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Несмотря на то что после отрыва шаровой ступица держится на стойке либо на втором рычаге, колесо становится неуправляемым. Последствия – непредсказуемы и зависят от скорости движения в момент поломки. Вот почему важно следить за состоянием этих элементов и вовремя реагировать на посторонние звуки, доносящиеся от ходовой части. Если проявились первые признаки неисправности шаровой опоры, желательно проверить ее и уточнить диагноз, чтобы вовремя заменить на новую.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
при среднем износе стук может отдаваться на рулевом колесе;
в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Если вы обнаружили один из этих признаков, следует обратиться на станцию технического обслуживания для диагностики либо проверить работоспособность деталей самостоятельно и без подъемника. Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега. На эти интервалы необходимо ориентироваться при поиске неисправности.

Вопреки распространенным утверждениям, поведение машины с изношенными шарнирами при движении по ровной дороге мало меняется. Отклонение от прямой линии и боковая потертость резины настолько мала, что неопытный водитель не заметит изменений, разве что шаровая разболтается окончательно. Явный признак – это отчетливый стук.

Ускоренный износ шарниров происходит по таким причинам:

Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Способы проверки этих элементов различаются в зависимости от конструкции подвески. На большинстве современных машин она бывает 2 разновидностей:

Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.

Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.

Порядок действий такой:

Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

При неисправном верхнем шарнире вы сразу ощутите люфт, после чего можете приступать к замене элемента. Если вам недостает сил на раскачку колеса, то воспользуйтесь другим способом: поднимите его домкратом и шатайте за нижнюю и верхнюю часть. Эта же методика позволяет выявить люфт нижней опоры в подвеске типа Макферсон при условии, что она прилично изношена.

Лучший способ проверить работоспособность нижней шаровой опоры на любой подвеске – определить величину люфта. Раскачивание колеса ничего не покажет, потому что шарнир даже в подвешенном состоянии находится под нагрузкой. Для работы вам потребуется монтировка и смотровая канава, услуги помощника здесь не нужны.

Поставьте машину на смотровую яму и затормозите.
Поднимите проверяемую сторону домкратом.
Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

С помощью описанного метода вы обнаружите малейший люфт в шарнире. Отсюда возникает проблема, ведь некоторая величина просвета между пластиком и металлом заложена в деталь с завода. Ориентируйтесь на амплитуду движения 3 мм, если люфт заметно больше, то шаровую лучше поменять.

Замена детали в подвеске Макферсон не представляет большой сложности. Нужно купить съемник для выдавливания шаровых пальцев, и приготовить обычный набор ключей. Подняв авто домкратом, снимите колесо, открутите гайку крепления шаровой и выдавите палец из поворотного кулака съемником. От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине. Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Шаровая опора: конструкция, диагностика и замена

04.09.2019, Просмотров: 1259

Шаровая опора — наиважнейший элемент в подвеске автомобиля. От нее зависит многое: безопасность, комфорт, стабильность работы подвески, ресурс подвески и шин. Главной задачей шаровой опоры является обеспечение движения колеса в горизонтальной плоскости, причем в вертикальной плоскости движения быть не должно. Конструкция шаровых опор, а именно шарнирного пальца, применяется в рулевых наконечниках, а также на развальных рычагах.

До определенного времени, а в некоторых автомобилях и до 2003 года (Привет, ГАЗ -3110), устанавливали шкворни, что обеспечивало комфорт и невероятную надежность, а также стойкость к перегрузкам. Но есть два недостатка:

Необходимость постоянного шприцевания шкворней, хотя именно на “Волгах” это занимает не более 20 минут.

Обеспечение вращения колеса строго по одной оси, что значительно сказывается на комфорте передвижения на высокой скорости.

При проектировании шаровой опоры учитывали факт того, что при работе она будет подвергаться ударным нагрузкам, хотя делать ее особо прочной не стали. Тем самым, шаровая опора стала расходной запчастью, ресурс которой редко превышает 100 000 км, к тому же, ее цена небольшая. Изначально шаровые опоры были съемные, сегодня все больше прибегают к крупноузловой замене, поэтому рычаг и опора могут быть одним целым.

О конструкции шаровой опоры

Классическая конструкция шаровой опоры включает в себя корпус, с отверстиями под крепеж, шаровый палец с пружиной, поджатый пластиной, чтобы палец не вырвало, сверху палец накрыт пыльником. Чтобы шарнир не износился в первые дни, вовнутрь положили смазку (состав по типу смазки для ШРУС). Каждый завод-изготовитель автомобиля рекомендует каждое ТО проверять шаровую опору на предмет целостности пыльника, и по случаю менять смазку. Кстати, раньше шаровые имели масленку (как на “Москвичах-412/2140”). Помимо прочего, при люфте пальца, была возможность подтягивать шарнир и далее ездить.

Позже наступила эра экономии, которая коснулась и конструкции шаровой опоры. Теперь, вместо пружины применяют пластик, но в силу его низкой износостойкости его заменили на нейлон. Теперь шаровые опоры современных автомобилей являются необслуживаемыми.

Количество шаровых опор на подвеску

Количество шаровых опор определяется типом подвески: если это двухрычажная (ВАЗ 2101-07, “Москвич-412/2140”), то шаровых 4 штуки, по одному на каждый рычаг. МакФерсон простейшей конструкции имеет две опоры, по одной на рычаг. На алюминиевых подвесках автомобилей VAG, шаровых может быть до 10 штук на одну ось.

О способе крепления шаровой опоры

На сегодняшний день, классификация шаровой опоры делится только по способу его крепления: с помощью болтов и гаек, либо интегрированный способ, где опору придется либо выпрессовывать, либо заменить ее будет невозможно. Бытует мнение, что интегрирование шаровых опор — чисто маркетинговый ход, однако дело состоит в технической составляющей. Смысл такого “управления” состоит в меньшем весе подвески. Но и здесь есть компромисс: опора держится за рычаг с помощью стопорного кольца.

Крепеж к цапфе (поворотному кулаку)

Есть два типа крепления к кулаку: на пальце есть резьба, которая затягивается гайкой, либо палец зажимается болтом на цапфе, стягивая обойму. Для демонтажа и монтажа опоры нужно расклинить щель на цапфе. Например, на алюминиевой подвеске Audi A6C7 в верхней части поворотного кулака соединены две шаровой опоры, которые зажимаются в обойме цапфы единым болтом. Курьез в том, что часто снять шаровые опоры невозможно: не помогает пресс, ни разогрев горелкой, ни резкое охлаждение.

О причинах и следствиях неисправностей шаровых опор

Первая причина — высокая ударная нагрузка на подвеску, особенно при проезде ям и бугров на высокой скорости. Несмотря на то, что новой шаровой отсутствует люфт, палец резко надавливая на пружину или нейлоновую пластину, прожимает их, из-за чего образуется люфт.

Вторая причина — отсутствие смазки. Работая с дешевыми аналогами, часто оказывалось, что под пыльниками отсутствует смазка.

Третья причина — поврежденный пыльник. Через него попадает грязь и вода, смывающая смазку.

Как диагностировать неисправность шаровой опоры

Здесь все просто: на ходу, а также при повороте колес будет слышен глухой стук. Вручную проверить шаровую, можно при наличии монтировки: ею нужно упереться между рычагом и цапфой и надавить. Люфт будет сразу выявлен. В запущенных случаях достаточно дернуть рычаг рукой, чтобы ощутить люфт.

Насколько сложно менять шаровые

Все зависит от конструкции. На двухрычажных подвесках, а также классических МакФерсонах, где шаровые зажимаются гайкой к цапфе, заменить шаровую опору не составляет труда. Главное помнить, что прежде чем приступать к демонтажу шаровой, нужно сорвать гайку с шарового пальца, пока опора находится под нагрузкой. В противном случае гайка будет проворачиваться вместе с пальцем. Если шаровая зажимается болтом на цапфе, то посадочное место нужно разжать, предварительно сорвав гайку пальца. Если шаровая опора крепится стопорным кольцом, то здесь возникают сложности. Для замены придется снимать рычаг, а после изрядно попотеть, чтобы снять стопор, после, сильным ударом молотка выбивается шаровая. Для установки новой шаровой нужен пресс, чтобы через обойму запрессовать деталь.

Признаки неисправности шаровых опор. это нужно помнить

Но вы можете сами диагностировать неисправность, если разберетесь, как проверить шаровую опору. Ведь именно ее поломка приводит к отрыву колеса и неизбежной аварии.

Износ прочих элементов – уплотнителей стабилизатора, сайлентблоков и подшипников не столь критичен и позволяет еще какое-то время эксплуатировать автомобиль.

Роль опоры в подвеске и последствия поломки

Деталь представляет собой шаровой палец с резьбой на конце, заключенный внутрь металлического корпуса.

Чтобы он мог вращаться, между шаром и корпусом установлена втулка, изготавливаемая из твердых видов пластика (как правило, фторопласта).

Палец прикручивается гайкой к поворотному кулаку ступицы колеса, а сама деталь крепится болтами к рычагу подвески. Чтобы внутрь шарнира не попадала грязь, он защищен с открытой стороны резиновым либо силиконовым пыльником.

Обратите внимание

Теперь становится понятно, чем грозит неисправность этой важной детали. В первую очередь истирается пластмассовая втулка, отчего шар начинает болтаться внутри корпуса.

Если не принять меры, то на сильном ухабе шаровой палец выскакивает из корпуса, а колесо отрывается вместе со ступицей.

Симптомы и причины износа элементов

Во время езды изношенная шаровая опора проявляет себя следующим образом:

преодолевая мелкие ухабы на средней или большой скорости, вы услышите глухое постукивание, идущее от передней подвески;
при среднем износе стук может отдаваться на рулевом колесе;
в сильно изношенных опорах шар начинает подклинивать, отчего при повороте руля возникает скрип.

Срок службы шаровых опор на автомобилях российского, китайского и корейского производства лежит в пределах 20-50 тыс. км. Более качественные детали европейских и японских иномарок способны прослужить до 150 тыс. км пробега.

На эти интервалы необходимо ориентироваться при поиске неисправности.

Быстрая езда по плохим дорогам. От постоянных ударных нагрузок и вибрации пластмассовые втулки элементов разбиваются и шаровой палец начинает болтаться.
Трещины и прорывы пыльников. Через них дорожная грязь попадает между трущимися деталями – шаром и пластиковой втулкой. Последняя уступает по твердости металлу, поэтому истирается быстрее.
Постоянный перегруз автомобиля, заставляющий испытывать опоры повышенную нагрузку.

Порванные пыльники – одна из основных причин преждевременного выхода из строя шаровых. Вы максимально продлите им срок службы, если вовремя заметите дефекты защитных чехлов и поменяете их.

Самостоятельная диагностика опор

Однорычажная (типа Макферсон). Сверху колесо и ступица держится на стойке, а снизу опирается на рычаг, где установлена шаровая.
Многорычажная. Здесь поворотный кулак прикреплен к двум рычагам – верхнему и нижнему. Соответственно, шарниров тоже два с каждой стороны.

В зарубежных автомобилях средней и высшей ценовой категории многорычажная подвеска устанавливается не только спереди, но и сзади, вместо неразрезной балки.
Сначала стоит разобраться, как определить неисправность верхней шаровой опоры многорычажной подвески, поскольку выявить ее проще.
Порядок действий такой:

Выберите ровную площадку, поставьте на нее машину и затормозите «ручником».
На место водителя посадите помощника. По вашей команде он должен нажать на педаль тормоза. Цель – исключить при диагностике люфт ступичного подшипника, если он есть.
Возьмитесь руками за верхнюю часть колеса с обеих сторон и сильными толчками раскачивайте его перпендикулярно направлению движения машины (от себя – к себе).

Алгоритм следующий:

Поставьте машину на смотровую яму и затормозите.
Поднимите проверяемую сторону домкратом.
Аккуратно, чтобы не порвать пыльник, заложите монтировку между проушиной поворотного кулака и рычагом.
Покачайте монтировку вверх-вниз, разгружая шарнир и заставляя шаровой палец двигаться в том же направлении. Если люфт во втулке присутствует, вы сразу его заметите.
Повторите действие на колесе с другой стороны.

Находясь в смотровой канаве, внимательно изучите состояние пыльников. Порванная резина и выступившая из трещин смазка послужит косвенным свидетельством неисправности шаровых опор.

От рычага элемент откручивается без проблем. В многорычажной подвеске понадобится открутить нижнее крепление амортизатора и стабилизатор поперечной устойчивости, а под рычаг подложить колодку, чтобы не дать распрямиться пружине.

Дальнейшие действия выполняйте в том же порядке, что и с однорычажной версией подвески.

Источник: https://autochainik.ru/neispravnost-sharovoy-opory.html

Самостоятельная диагностика шаровой опоры и ходовой части

Шаровая опора — одно из самых уязвимых мест автомобильной подвески, а последствия выхода из строя этой детали могут быть весьма плачевными. В своей сегодняшней статье я попытаюсь поведать вам о том, как самостоятельно диагностировать неисправности шаровой опоры автомобиля по характерным симптомам.

Прежде чем начинать диагностику шаровой опоры, следует демонтировать колесо.

После необходимо открутить снизу резьбовую пробку, затем при помощи глубиномера проверить расстояние – если оно будет больше чем 11,8 мм, эта опора подлежит обязательной замене.

Если же этого не сделать, то при каком-нибудь сильном ударе верхний корпус шарнира может лопнуть по трещинам, после чего шар полностью вылетит.

Самая хрупкая часть шаровой — конец рычага шаровой опоры, зачастую именно здесь возникают трещины, которые впоследствии приводят к большим неприятностям.

Появление трещин может произойти также и возле проушин под сайлентблоки, или в средней части опоры. Своевременное выявление этих трещин – это ваш шанс избежать аварийной ситуации, серьезных проблем и капитального ремонта.

Иногда трещину можно увидеть по характерной желтой полоске ржавчины, которая пропитана тонким слоем подсохшей грязи.

Диагностировать неисправность можно с помощью одного старого способа. Для этого необходимо намочить рычаг соляркой, затем насухо вытереть его и прилепить слой жидкой глины.

Через несколько дней осмотрите высохшую глину – проникшая в щели солярка, обязательно проявится на глине. В этом методе главное дотошность, от этого зависит успех диагностики.

Трещины, так или иначе, приведут к поломке рычага, в результате вы получите то же самое, что и при вырванной шаровой.

В случае если рычаг лопнет возле сайлентблока — колесо начнет плохо держать дорогу, малейший толчок во время торможения, либо просто при наезде на преграду, будет отклоняться в разные стороны. Как вы понимаете, особо опасна такая неисправность на высоких скоростях. Из-за этого можно легко вылететь на встречную полосу движения, что будет дальше, я думаю объяснять необязательно…

Нередко из строя выходит поперечная балка — основа передней подвески, которая выполняет также роль поддержки двигателя автомобиля и объединяет собой лонжероны с брызговиками.

Обнаружив трещину, не успевшую разойтись на несколько миллиметров, нужно без лишних отлагательств отогнать машину на СТО, иначе болты с гайками могут попросту вылететь из старой нижней полки лонжерона, после чего двигатель вообще может наклониться.

Ось нижнего рычага в итоге опустится, а колесо получит отрицательный развал, в этом случае, как вы понимаете, вам тоже не избежать неприятностей!

Нередко поперечная балка способна ломаться по центру, после этого разломанная надвое балка под давлением двигателя и приведет к раскачиванию и деформации, и возможной поломке лонжеронов. Вместе с этим разрушаются и другие детали двигателя и кузова.

Высокая скорость может вызвать поломку балки возле крепежных болтов оси нижнего рычага, что в свою очередь грозит опасностью вырывания нижним рычагом болта, который стягивает шаровую опору, это может произойти, к примеру, после толчка или попадания колеса в яму. После такой поломки автомобиль отклонится в сторону, при этом водитель может потерять над ним управление, так как удержать его в этот момент будет очень сложно.

Ремонт поперечной балки обычно производится при помощи сварки, при этом результат напрямую зависит от профессионализма сварщика, так что постарайтесь подыскать «толкового».

Если сварщик все сделает правильно, то балка может еще послужить и будет иметь не меньшую прочность, однако для этого должны быть восстановлены все ее чертежные размеры.

В случае некачественной работы, после ремонта возникнут проблемы с геометрией передней подвески.

Конечно же, не стоит забывать и о таких деталях как: пружины, стабилизатор поперечной устойчивости, и др., которые также могут выйти из строя.

Определить некачественную пружину можно по характерной просадке машины, а вышедший из строя стабилизатор по откровенно большим кренам на поворотах.

Что касается амортизаторов, то они уже через 15–20 тысяч км пробега по «нашим» дорогам, перестают функционировать и выполнять свою работу, как правило, уже не способны обеспечить даже минимального комфорта.

И это далеко не весь перечень всех «симптомов», которые указывают на серьезные «заболевания» шаровой опоры, а также последствий этой неисправности. Рекомендую также время от времени производить полную диагностику всех элементов автомобильной подвески.

Как гласит золотое правило: » предупредить болезнь, в нашем случае неисправность, легче, чем потом лечить ее».

Если вы не будете лениться, и регулярно будете следить за состоянием всех вышеперечисленных деталей, вы сможете не только сэкономить свои деньги но и время, а также сможете избежать плачевных последствий.

устройство подвески автомобиля

Источник: https://sanekua.ru/samostoyatelnaya-diagnostika-sharovoj-opory-i-xodovoj-chasti/

Как проверить шаровую опору? Диагностика неисправности шаровых опор

Шаровая опора или шаровый шарнир — без преувеличения, гениальное изобретение, которое на протяжении многих лет используется в автомобилестроении и не только. Шаровые есть на разных типах подвески: это и Макферсон и многорычажка, как на переднем так и на заднем приводе.

Шаровая опора позволяет ступице колеса поворачиваться в горизонтальной плоскости. Не будь шаровых, скорее всего, поворот руля был бы невозможен. До появления этих шарниров их роль выполняли шкворневые шарниры или просто шкворни, которые требовали периодической смазки, были тяжелые и несовершенные, к тому же позволяли поворачивать колеса только по одной оси.

Конструктивно шаровая опора представляет собой шар, к которому крепится конусообразный “палец” с резьбой. Шар располагается в гнезде, которое обеспечивает возможность движения шаровой опоры и в то же время надежно удерживают ее. Другая, резьбовая часть шарнира крепится к рычагу ступицы.

Неисправность шаровой проявляется в виде появления хруста, глухого стука, а также люфта в соединении шарнира. Иногда “мертвая” шаровая опора имеет такие же признаки, как и неисправный ШРУС, поэтому переде тем как купить и заменить необходимо точно знать, что именно у вас вышло из строя.

Более тяжелые случаи, заканчиваются полным разрушением шарнира и приводят к тому, что во время движения колесо полностью отваливается. Последствия в данном случае могут быть самые разные, зависимости от скорости и дорожной обстановки…

В общем с ремонтом затягивать ни в коем случае нельзя и при первых признаках необходимо принимать кардинальные меры.

Приводит к неисправности шаровых опор плохая дорога, а также отсутствие смазки. Второе чаще всего происходит после повреждения пыльника шаровой опоры. Езда по ровным дорогам без горбов и ям — залог исправности любой ходовой, однако в наших реалиях это вряд ли возможно. В этой статье я расскажу, как проверить шаровые опоры, чтобы понять необходима ли замена шаровых опор.

Способы проверки шаровых опор

Как проверить шаровую опору без подъемника?

Проверка шаровой опоры, как правило, проводится на яме, эстакаде или подъемнике, однако если ничего из перечисленного нет, можно попытаться произвести диагностику, как говорится, в полевых условиях.

Для этого можно использовать домкрат или обойтись визуальным осмотром.

Ваша задача обнаружить повреждение пыльника (трещины, разрывы, или полное его отсутствие) или любое другое отклонение от нормы, которое могло бы свидетельствовать о поломке шарнира.

Более тщательная проверка

Перед тем как проверить состояние шаровой опоры данным способом необходимо все же разжиться кое-чем. Так вам потребуется монтировка, смотровая яма или альтернативный вариант.

Вывешиваем колесо, после чего производим раскачку в разных плоскостях, таким образом, чтобы обнаружить люфт. Если ничего не обнаружили, берем монтировку и устанавливаем ее в проем между рычагом и ступицей.

После этого пытаемся как бы взять на разрыв это соединение, люфта, а также стука при этом быть не должно.

Проверка шаровой опоры со снятием

Наиболее сложный и трудоемкий способ проверки шаровой предусматривает ее демонтаж. Для этого придется частично разобрать ступичный узел, после чего выпрессовать опору и произвести детальный осмотр шаровой. Кстати, не только люфт — признак неисправной опоры, легкое проворачивание шарнира вокруг оси также считается отклонением от нормы и признаком износа.

Что делать если шаровая неисправна?

Если шаровая “умерла”, не спешите ее выбрасывать, ее цена нередко довольно высокая, особенно на автомобили “бизнес-” и “премиум-класса”. Поэтому неудивительно, что эти элементы научились реставрировать и восстанавливать.

В случае невозможности реставрации, вам не избежать полной замены узла.

Процедура не сложная и довольно часто выполняется в условиях гаража, поэтому не спешите искать подходящее СТО и переплачивать за то, что можно попробовать сделать самостоятельно.

На этом буду заканчивать, надеюсь, вы получили исчерпывающий ответ на вопрос, что такое шаровая опора и для чего она нужна. Кроме того, теперь вы знаете как проверить шаровую опору разными способами, а также выявить ее неисправность.

Делитесь данной статьей, если, конечно, она вам понравилась, со своими друзьями в социальных сетях, таким образом вы внесете свой вклад в развитие нашего проекта.

Мы ценим каждый репост и благодарны каждому из вас! Пусть хорошие люди читают хорошие статьи!

Как проверить шаровую опору видео

Источник: http://vopros-avto.ru/kak-proverit-sharovuyu-oporu-diagnostika-neispravnosti-sharovyih-opor/

Причины износа шаровых опор. Факторы, влияющие на износ | Рычаги.бай

В процессе эксплуатации, при проезде автомобиля по неровностям дорожного полотна, при вхождении в поворот, при разгоне и торможении, шаровые опоры подвески и рулевого управления (шаровые опоры рычагов подвески, шаровые шарниры рулевых наконечников, рулевых тяг и рулевых трапеций, плавающих сайлентблоков, шаровые шарниры стоек стабилизатора) испытывают значительные динамические нагрузки.

Если при изготовлении либо восстановлении шаровой опоры, сопряжения шаровый палец-полимерный вкладыш или полимерный вкладыш-корпус шаровой опоры (см.

»устройство шаровой опоры») выполнены с недостаточной точностью (азиатское массовое производство или кустарно-гаражное восстановление шаровых) и имеют зазоры свыше допустимых тех.

документацией завода-изготовителя, полимерный вкладыш (как самая слабая деталь шарового шарнира) быстро изнашивается.

При движении по неровностям покрытия дороги в шаровых опорах (шаровых шарнирах) подвески и рулевого управления появляются щелчки, сперва не громкие, едва заметные.

Что происходит внутри шаровой?

Все просто, если представить, что внутри шаровой опоры сидит маленький молотобоец.

Шаровый палец — молот, корпус шаровой опоры — наковальня, полимерный вкладыш — тот самый несчастный кусок пластмассы по которому бьет молот, сила удара — масса автомобиля помноженная на скорость, с которой колесо встретилось с ямкой или колдобиной, а высота замаха молота — размер зазора между шаровым пальцем и полимерным вкладышем плюс зазор между вкладышем и корпусом шаровой опоры.

Когда зазоры в изготовленной или восстановленной шаровой опоре отсутствуют — удара не будет, но шаровая опора станет подклинивать и может спровоцировать обрыв сферы шарового пальца.

Важно

Если зазоры в шаровой опоре превышают допустимое заводом-изготовителем значение — полимерный вкладыш изнашивается быстрее положенного и замена шаровой опоры не за горами.

И только тогда, когда посадки шарового пальца во вкладыше и вкладыша в корпусе шаровой опоры оптимальны (соответствуют требованиям автопроизводителя), шаровая опора не заклинит и не износится раньше срока.
Разумеется на ресурс шаровых опор восстанавливаемых рычагов подвески влияет и качество материала полимерного вкладыша.

Разумно ли «не париться по пустякам»?

Если на первые щелчки в шаровых опорах (шаровых опорах рычагов подвески, шаровых шарнирах рулевых наконечников, шаровых шарнирах рулевых трапеций и тяг, стоек стабилизатора) не обратить вовремя внимания, износ шаровой опоры прогрессирует. Со временем звук перерастает в резкий металлические стук.

Теперь уже шаровый палец, «съев» полимерный вкладыш, молотит по металлу корпуса шаровой опоры, разгибая развальцовку заглушки или прогрызая отверстие в верхней части корпуса шаровой опоры. В один прекрасный день сфера шарового пальца пробьет-таки себе дорогу да и выскочит из корпуса шаровой опоры.

Слышали выражение: «вырвало шаровую опору»?

Другие причины износа шаровой опоры

Довольно часто ускоренный износ шаровой опоры является следствием повреждения защитного пыльника шаровой опоры. Будучи изготовленным из дешевой низкосортной резины, защитный пыльник шаровой опоры может легко повредиться при неквалифицированной установке шаровой опоры (рычага подвески, рулевого наконечника и рулевой тяги и т.п.).

Порой в новой шаровой опоре непонятного производства защитный пыльник неплотно прилегает к шейке шарового пальца или недостаточно герметично сидит в канавке корпуса шаровой опоры. Через зазоры и повреждения пыльника внутрь шаровой опоры попадают вода, грязь, песок, вымывается защитная смазка.

Сфера шарового пальца ржавеет и провоцирует интенсивный износ полимерного вкладыша и соответственно шаровой опоры.

Причем защитный пыльник шаровой опоры не обязательно был поврежден «неизвестными злоумышленниками». Заводское китайско-турецкое качество резины, используемой при производстве защитных пыльников шаровых опор не выдерживает испытаний нашими дорогами.

Зачастую от ультрафиолета солнечных лучей, озона воздуха, мороза и жары, автомобильных масел и дорожной химии, защитные пыльники шаровых опор трескаются и в трещины опять же попадают грязь, вода, соль, дорожные реагенты…, шаровый палец ржавеет и начинает кушать полимерный вкладыш.

Шаровая опора (шаровая рычага подвески, рулевой наконечник, рулевая тяга, плавающий сайлентблок) интенсивно изнашивается и выходит из строя.

Ну и конечно — Стиль вождения!

Какой русский не любит быстрой езды? Разве нормальный мужик зажмет пару-тройку баксов на ремонт подвески ради получения адреналина??? Больше скорость — меньше ям (а заодно и деталей в подвеске). Таких поговорок и присказок великое множество. Вряд ли я ошибусь утверждая, что каждый испытал их на себе.

И чем чаще водитель прислушивается с голосу сердца, а не разума — тем чаще он ремонтирует подвеску и рулевое управление. И тем разумнее пользоваться услугой по восстановлению шаровых опор, ведь хорошо восстановленная шаровая опора ходит не хуже оригинальной запчасти, а стоит в разы меньше.

И фирменная полная гарантия — тому порука.

Воспользовавшись услугами “Рычаги.бай” – Вы получаете Полную Гарантию. И на восстановленные рычаги подвески, и на работу по их установке-снятию. То есть, восстановив шаровую опору или изготовив полиуретановый сайлентблок со снятием и установкой у нас, при наступлении гарантийного случая Вам не нужно дополнительно оплачивать съем и установку детали. Возвращайтесь прямо на машине, мы все исправим за свой счет. Анализ и оперативное устранение ошибок – одна из основных линий стратегии Rychagi.by.

на страницу «Восстановление шаровых» =>

Источник: https://Rychagi.by/iznos_sharovoj/

Как проверить шаровую на ваз 2114, для чего нужна, конструкция, признаки неисправности

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:
В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

разборная шаровая опора.
шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.
Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
возрастание усилия на рулевом колесе;
щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.
Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнен

Неисправности шаровой опоры. Основные признаки и как определить неисправность

Неисправность шаровой способна спровоцировать аварийную ситуацию, при которой колесо автомобиля выворачивается наружу. Но если она только начинает стучать при езде, в том числе на большой скорости то печальных последствий можно избежать. Поэтому автолюбителю очень рекомендуется знать все признаки неисправности шаровой опоры автомобиля, а также методы их диагностики и устранения.

Содержание:

Признаки неисправности шаровой опоры

Не знаете как определить неисправность шаровой? Ответом на этот вопрос могут служить следующие ситуации и их признаки, представлены в таблице:

Симптомы неисправности шаровой опоры	Описание признака и причины
Стук от колеса во время движения, особенно при проезде ям и различных неровностей.	Лязг и стук способен возникнуть на любой скорости. Особенно хорошо он слышен при наезде груженной машины на яму, резком вхождении в поворот с креном кузова, резком торможении. Может носить как разовый так и повторяющийся характер, во время пиковой нагрузки на шаровую опору. Исключение составляет случай, когда в холодное время года замерзает смазка в ШРУС, однако после прогревания и непродолжительной езды она разогревается и стук прекращается.
Изменение характеристик развала-схождения.	Обычно больше «страдает» то колесо, на чьей стороне больше износилась шаровая опора. Такие изменения развала-схождения не будут видны на глаз, поэтому для идентификации поломки рекомендуется воспользоваться услугами автосервисов, где выполняют замер и восстановление сход-развала. Косвенным признаком поломки в данном случае будет «подъедание» резины на краю колеса.
«Виляние» машины по дороге.	Такое поведение вызвано появлением люфта в шаровой опоре. Из-за него колесо шатается при езде и машина не в состоянии ровно держать дорогу. Причем это рыскание будет увеличиваться по мере увеличения скорости движения. Однако на начальном этапе этот признак уловить достаточно сложно, особенно, если автомобиль, в основном, ездит по плохим (неровным, разбитым) дорогам.
Скрип во время поворота.	В данном случае имеется в виду скрип, исходящий от передних колес. Так как скрипящие звуки могут также доносится от гидроусилителя или рулевой рейки. Поэтому в таком случае лучше сделать дополнительный осмотр шаровой монтажкой.
Неравномерный износ покрышек передних.	Когда в результате повреждения шаровой опоры рулевое колесо стоит не строго вертикально, а под углом к поверхности дороги, то по его внутреннему краю (тот, который ближе к двигателю) протектор изнашивается сильнее, чем на остальной поверхности колеса. Проверить это можно просто визуально, если осмотреть соответствующую поверхность покрышки с той стороны, откуда происходит стук во время езды. Также этому может способствовать и биение колеса при движении.
Во время торможения меняется траектория движения автомобиля.	При движении прямо и торможении машина может немного свернуть вбок. Причем в тот, со стороны которого имеется поврежденная шаровая опора. Вызвано это тем, что одно из колес немного наклонено, что создает усилие для движения. Обычно при этом слышны характерные щелчки, исходящие из района установки шаровой опоры. По мере усиления торможения звук щелчков также может увеличиваться.

При появлении хотя бы одного из перечисленных признаков неисправности нужно определить неисправный узел, для этого проверить не только шаровую, но и другие элементы подвески. Зачастую проблема возникает в комплексе, то есть, частично из строя выходит как шаровая опора, так и другие элементы подвески и рулевого управления. И чем раньше их диагностировать и устранить — тем дешевле это обойдется и тем безопаснее и комфортнее будет ездить на автомобиле.

Причины неисправности шаровой

Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:

Естественный износ. В среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника, езда на большой скорости по неровной дороге, резкие перепады температуры, езда по бездорожью и так далее.

Порванный пыльник. Эта часть шаровой опоры, грубо говоря, считается расходным материалом, поэтому автовладельцу желательно периодически следить за его состоянием, в частности, целостностью. Если пыльник повредиться, то внутрь шаровой опоры во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать внутренности опоры. Поэтому порванные пыльники нужно своевременно менять используя при этом соответствующую смазку.
Повышенные нагрузки. В первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению. Другая ситуация — перегрузка машины, то есть, перевозка на ней предельно допустимых по массе грузов или даже с превышением допустимой массы. Особенно тяжелый вариант — совмещение быстрой езды по неровной дороге при значительно загруженной машине.

Выработка смазки. Она удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую, в том числе при установке нового узла, поскольку зачастую на новых опорах производители оставляют не так много смазки, как того требует инструкция автопроизводителя. Для добавления смазки в шаровую существуют специальные приспособления. А в качестве смазывающего материала можно использовать литиевые смазки (например, «Литол»), средство ШРБ-4 и прочие.

Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

Как определить неисправность шаровой

Считается, что оптимальным методом проверки шаровой опоры будет посещение автосервиса, где есть подъемник и соответствующий стенд. Там специалисты смогут выявить неисправность не только шаровой опоры, но и других элементов подвески машины.

Однако если задача стоит только проверка шаровой, то сделать это можно в гаражных условия при помощи одной только монтажки. Ну разве что желательно чтобы машина стояла на яме или эстакаде. Определить неисправную шаровую опору можно будет по главному симптому — стуку и свободному ходу шарового пальца при создании на него усилия монтировки.

Быстрая проверка

В первую очередь необходимо «прослушать» шаровую опору. Однако для этого лучше взять себе помощника, причем желательно знающего, какой звук издает поломанная опора и вообще мало-мальски разбирающийся в элементах подвески автомобиля. Алгоритм проверки прост — один человек раскачивает машину из стороны в сторону (в направлении, перпендикулярном движению), а второй — прислушивается к звукам, исходящим из элементов подвески, в частности, из шаровой опоры.

Если такое раскачивание не дало результатов, стоит поддомкратить машину с той стороны, где вы хотите проверить опору. Потом, зажав педаль тормоза (это делается для исключения возможного люфта подшипника), пытаться раскачивать колесо в направлении, перпендикулярном движению (то есть, от себя и на себя). Если имеют место люфт и/или «нездоровые» лязгающие звуки — значит, имеют место проблемы с шаровой.

Люфт разбитой шаровой проверят с помощью монтировки. Так, машину нужно поднять на домкрате, а плоский конец монтировки поместить между рычагом и поворотной цапфой. Затем пока один человек медленно вращает рулем, второй давит на монтировку. Если люфт имеется, то он будет хорошо ощущаться, и даже виден на глаз. Подобную процедуру можно также выполнять и без вращения рулем, особенно, если шаровую уже значительно изношена.

Можно ли ездить с разбитой шаровой

Многих автолюбителей, впервые столкнувшихся с подобной проблемой, интересует вопрос о том, если стучит шаровая, можно ли ездить с такой поломкой? Ответ на него зависит от степени изношенности и поврежденности указанного узла. Если стук при шаровой опоры на ходу только появился и при этом машину еще не «водит» по дороге, она не стучит при поворотах, то есть, имеются лишь ранние признаки, то на такой машине передвигаться еще можно. Однако, следите затем, чтобы скорость движения была не большая, а также старайтесь избегать ям и неровностей. Ну и, конечно же, все равно нужно задуматься о предстоящем ремонте. Ведь чем раньше его сделать — тем, во-первых, он дешевле обойдется, а, во-вторых, машину можно будет эксплуатировать безопасно!

Если же поломка шаровой дошла уже до такой степени, что машина «ерзает» на дороге и стук шаровой опоры на ходу отчетливо прослушивается, то от эксплуатации такого автомобиля лучше отказаться до выполнения ремонта. В крайнем случае можно на небольшой скорости и соблюдая правила безопасной езды доехать на ней до автосервиса или гаража, где предстоит выполнить ее замену (обычно шаровая опора ремонту не подлежит и ее только меняют на новую).

Также часто спрашивают о том:

Чем смазывать шаровые опоры ⋆ АВТОМАСТЕРСКАЯ

Разнообразные посторонние шумы, так раздражающие водителя при езде, часто имеют одну и ту же причину — недостаточно смазанные шаровые опоры (ШО). Стоит ли относиться к этому как к досадной неизбежности, или опоры лучше всё-таки смазывать? Каждый водитель решает для себя сам, однако существуют проверенные рекомендации, основанные на практическом опыте. Предпочтительнее им следовать, если не хотите тратить лишние деньги из-за проблем с такой важной деталью автомобиля, как шаровые опоры.

Смазывать или нет?

Нужно ли смазывать шаровые опоры перед установкой и в процессе эксплуатации? Чтобы дать правильный ответ, стоит понять принцип устройства любой из таких опор. Она может быть устроена по-разному, но в ней обязательно присутствие шарового шарнира, а также пальца. Для упора шарнира служит основание, сверху опору прикрывает пыльник.

При работе происходит постоянное смещение шарнира, что способствует быстрому его износу. Кроме того, в пустом пространстве между основой и пыльником часто скапливается грязь, которая мешает работе детали. Тревожный признак в данном случае — появление стуков и скрипов. Чтобы этого не произошло, пространство под пыльником необходимо полностью забивать автосмазкой. Очень важно знать, чем лучше смазать шаровые опоры для наиболее долговечного их функционирования.

Чем смазывать шаровые

Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

на литиевой основе;
на кальциевой основе.

Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

Дорогостоящие литиево-кальциевые и кальциевые смазки (различные виды Shell Gadus, Grease Calcium и др.) рекомендуются при повышенных нагрузках на детали, а также при их работе в экстремальных температурных условиях.

Так какой же смазкой смазывать шаровые опоры? Это зависит от следующих факторов:

степени интенсивности нагрузки;
температуры;
цены.

Исходя из этих факторов, для рядового водителя, эксплуатирующего свой легковой автомобиль на асфальтовых дорогах в условиях средней полосы, лучше всего подойдут литиевые автосмазки как приемлемый компромисс цены и качества. В то время как в экстремальных условиях больше подходят кальциевые и пластичные литиево-кальцевые смазки.

Когда смазывать шаровые

ШО требуется смазывать перед установкой в заводских условиях. Однако в ряде случаев, особенно если речь идёт о машинах «отечественной сборки», это требование может не выполняться. Кроме того, смещения шарнира в процессе эксплуатации автомобиля приводит к расходу смазочного материала. Уменьшается количество смазки и при простоях — она высыхает. Вот почему добавлять смазку рекомендуют не только при установке, но и периодически, по прошествии некоторого периода эксплуатации. Но как определить, когда деталь необходимо вновь смазать?

Все неисправности ШО уже на ранних стадиях легко определяются на слух, хотя в дальнейшем может понадобиться современная диагностика. Первым тревожным сигналом для водителя становятся стуки и скрипы во время езды. Если они слышатся именно в тех местах, где расположена ШО, то именно этот узел необходимо проверить прежде всего. Если отсутствует заметный люфт, своевременное обновление автосмазки будет достаточной мерой.

Опыт показывает, что если «стучать» начала одна шаровая, лучше смазать их все, поскольку ресурс у них одинаков.

Как смазывать шаровые

Как смазать шаровые опоры самостоятельно? На большинстве современных моделей автомобилей смазка ШО производится при помощи специального шприца. Цена этого инструмента невелика и быстро окупается, если учесть стоимость деталей, которые предохраняет его использование. В этом случае процедура смазки является предельно простой и не требует не только специальных навыков, но даже элементарного владения дрелью. Однако этот процесс далеко не во всех случаях является настолько лёгким.

На целом ряде автомобилей внутренняя часть ШО при помощи одного лишь шприца недоступна. А это значит, что придётся нарезать на детали отсутствующие резьбовые фрагменты. Тут не обойтись без дрели и соответствующей насадки для резьбы по металлу. Другим необходимым при этом инструментом являются обычные слесарные тиски, чтобы зафиксировать снятую деталь. Однако и здесь нет ничего такого, что автовладелец не смог бы сделать самостоятельно, в домашних условиях.

Даже если можно смазывать шаровые опоры непосредственно на корпусе авто, делать так обычно не рекомендуется из-за того, что это работа грязная и можно испачкать корпус. На каждой конкретной модели автомобиля снятие шаровых опор имеет свои особенности, но общий принцип везде одинаков. Снять ШО вполне возможно без соответствующих приспособлений, уперев лом, пока помощник выбивает её кувалдой. Однако лучше воспользоваться специальным съёмником, так как это гораздо удобнее и не грозит физическими травмами из-за неосторожности.

Дальнейшее зависит от конструкции опоры. Если шарнир оснащён соском, в который можно добавить смазку, то при наличии шприца проблем не возникает. Необходима лишь выполнить следующие действия:

зажать деталь с помощью тисков;
отвинтить сосок при помощи ключа или пассатижей;
в открывшееся отверстие ввести смазку шприцем;
закрыть сосок, затянув защитную пробку.

Видео инструкция (случай, когда есть технологическое отверстие)

На тех автомобилях, где добавление смазки не предусмотрено, приходится использовать сверло и прибор для нарезки резьбы. При этом необходимо:

зажать деталь в тисках;
с помощью тонкого сверла просверлить в ней отверстие;
нарезать в нём резьбу;
залить шприцем в отверстие смазку;
закрыть отверстие подходящим для резьбы болтом.

Иногда, если под рукой нет подходящих инструментов, всё же необходимо найти способ, как смазать шаровую опору, не снимая её. Последовательность действий при этом одна и та же:

пыльник поддевается острым предметом;
край образовавшейся щели отодвигается с помощью подручных средств;
в щель при помощи шприца заливается смазка.

Видео (смазка с помощью шприца)

Если не хочется тратить время на самостоятельную смазку, можно воспользоваться услугой любого автосервиса.

Примеры из опыта автовладельцев

Олег:

«Если у вас «Лада Гранта», смазывать шаровую опору не так просто. Всё дело в пыльнике, который обжимает снизу металлическое кольцо, отчего снимать его затруднительно. Сначала мне понадобилась маленькая плоская отвёртка, которой я поддел пыльник. Затем пришлось воспользоваться двумя крестовыми отвёртками разных размеров, чтобы расширить щель. Когда она стала достаточно широкой для носика шприца, я выдавил туда литол».

Евгений:

«Если шаровые опоры не оснащены заглушками, надо использовать тавотницы. Покупается тавотница, и при помощи шприца заливается литол до тех пор, пока смазка не начинает течь из-под пыльника».

Юрий:

«Если шаровую опору приходится разобрать, лучше забивать её светлой мазутой, в которой отсутствует графит. Это необходимо, поскольку заводская смазка может загустеть и без дополнительной порции мазуты под пыльником всё забьётся водой и грязью».

Источник: autoepoch.ru

Шаровая опора: полное руководство

Подвеска автомобиля состоит из нескольких компонентов. Среди них шаровая опора, небольшая, но важная деталь. В этом руководстве исследуется автомобильный шаровой шарнир или то, что некоторые могут назвать шаровым шарниром подвески и колеса из-за его расположения. Эта деталь автомобиля также называется шаровидным шарниром по причинам, которые мы увидим позже.

В этом руководстве мы отвечаем на вопросы о компоненте, например о том, для какой цели он служит в автомобиле, где он находится и как за ним ухаживать.Об основах процесса изготовления шаровых опор и о том, на что обращать внимание при покупке. Мы рассмотрим различные типы шаровых шарниров и их использование в различных транспортных средствах, от больших грузовиков до небольших легковых автомобилей.

В отношении шаровых опор грузовиков мы объясняем, что такое шаровые опоры грузовика, и подробно рассказываем, как они помогают улучшить управляемость. Для небольших автомобилей мы подробно описываем все, что вы, возможно, хотели знать о компоненте, от рычага подвески и шарнира до того, как установить новый.Мы также сравниваем шов розетки Vs. шаровой шарнир и как один может заменить другой.

Это подробная полнометражная статья, цель которой — дать вам знания о причинах неисправности шарового шарнира. Также способы узнать, изношены ли суставы. И если те, что в вашем автомобиле, вышли из строя, как их заменить. В конце мы дадим вам советы о том, как найти лучшие шаровые опоры для вашего автомобиля. Прочтите до конца, станьте лучшим автовладельцем и обеспечьте постоянное безопасное вождение с неповрежденной подвеской.

Глава 1: Определение, расположение и функции шарового шарнира

Глава 2: Схема шарового шарнира

Глава 3: Симптомы неисправного шарового шарнира

Глава 4: Замена шарового шарнира

Глава 5: Установка шарового шарнира

Глава 6: Как купить качественный шаровой шарнир

Глава 1

Определение, расположение и функции шарового шарнира

Источник: youcanic.com
Определение шаровой опоры
Шаровая опора — это компонент подвески, который соединяет рычаги управления транспортного средства и поворотные кулаки.По сути, он действует как точка поворота для колес и подвески. Практически каждый выпускаемый сегодня автомобиль будет иметь шаровые опоры, что делает эти компоненты одними из самых распространенных на рынке автозапчастей.
Источник: http://automotorpad.com
Автомобильные шаровые шарниры бывают в виде твердых сферических подшипников или шариков с резьбовой шпилькой. Мяч заключен в смазанный корпус с резиновым чехлом для удержания смазки и предотвращения попадания грязи и мусора. Резьбовая шпилька сужается в той части, где она входит в аналогичное сужающееся отверстие в поворотном кулаке.
Автомобильный шаровой шарнир также известен под другим названием как шаровой шарнир. Это потому, что он напоминает человеческий сустав на бедре — как по конструкции, так и по работе. Шаровидный шарнир человека позволяет ноге двигаться во всех направлениях. Похожим образом, шаровая опора в автомобиле способствует беспрепятственному перемещению подвески и рулевой системы.
Типы шаровых опор
Шаровые опоры можно классифицировать по использованию, положению в подвеске и конструкции.Эти типы соединений объясняются ниже.
Согласно позиции
Есть нижняя и верхняя шаровые опоры. В некоторых автомобилях используется нижний шаровой шарнир, в других — оба. В тяжелых транспортных средствах, таких как грузовики, используется нижний шаровой шарнир для поддержки веса и дополнительный верхний шаровой шарнир для выполнения основных требований.
Нижний шаровой шарнир обычно больше, чтобы выдерживать нагрузки, которым они часто подвергаются. Из-за большого веса нижние шаровые опоры быстро изнашиваются, особенно если в автомобиле перевозится тяжелый багаж или в тяжелых условиях движения.
Автомобили с независимой задней подвеской имеют шаровые опоры в заднем колесе. Они позволяют управлять автомобилем, а также обеспечивают поворот и поддержку веса. Другими словами, они служат той же цели, что и передние.
Согласно использованию
Шаровая опора автомобиля может быть «несущей» или «ведомой». Эти два типа шаровых опор выполняют разные функции. Несущий шаровой шарнир, как следует из названия, обеспечивает поддержку веса, что делает его важным шаровым шарниром подвески.
Шаровая опора толкателя, с другой стороны, предназначена для поворота рулевого управления автомобиля. Можно сказать, что это шарнирный шарнир, поскольку он в основном позволяет системе рулевого управления свободно вращаться для лучшего управления автомобилем. Эти шаровые опоры обычно устанавливаются на верхнем элементе подвески.
Верхние шаровые шарниры в большинстве своем относятся к типу толкателей с небольшим опорным весом. Нижние шаровые опоры обычно называют «несущими» из-за большого веса, который они должны выдерживать.Исключение составляет амортизационная стойка Макферсон. В подвеске этого типа используется один рычаг подвески и шаровой шарнир на каждом колесе.
В подвеске МакФерсон нижняя шаровая опора может выполнять роль толкателя. Верхняя стойка этой подвески выдерживает вес автомобиля и оснащена эластомерным подшипником, который действует как опора. Стойка соединяется с поворотным кулаком.
Согласно проекту
Шаровые опоры могут быть герметичными или смазываемыми.Герметичные шаровые опоры смазываются на весь срок службы, поэтому вам не нужно время от времени наносить смазку. Они представляют собой шаровые опоры современной конструкции и наиболее предпочтительны для владельцев транспортных средств. Эти шаровые опоры не требуют особого ухода. Однако они непригодны к эксплуатации, и после износа их можно только снять и выбросить.
Смазываемые шаровые опоры традиционной конструкции. Однако они все еще широко используются сегодня. В основном вы найдете их в легких легковых автомобилях или тяжелых грузовиках, которые должны выдерживать некоторый вес.Они требуют регулярного добавления смазки, что делает их компонентами, требующими значительного обслуживания.
Смазываемые шаровые шарниры имеют штуцер, называемый ниппелем или зерком, для нанесения смазки. Отсутствие смазки для шаровых шарниров этих типов приводит к их быстрому износу. Это может стоить вам замены в кратчайшие сроки.
Шаровые опоры
также имеют различные варианты монтажа. Есть такие, в которых используются болты, ввинчиваемые соединения, запрессованные типы и заклепочные соединения. Запрессованные шаровые шарниры чаще всего используются в заводских автомобилях, в то время как шаровые шарниры, выпускаемые после продажи, часто имеют другие варианты монтажа.
Источник: https://www.thevehiclelab.com/bad-ball-joint-symptoms/
Расположение шарнира
Шаровая опора находится на колесе, причем один конец соединен с поворотным кулаком, а другой — с рычагом управления. Автомобильные шаровые опоры чаще всего встречаются в передней подвеске. Однако автомобили с задним или четырехколесным рулевым управлением также будут иметь шаровые опоры сзади. Передние шаровые опоры работают так же, как задние шаровые опоры, с основным отличием в их расположении.
Эти компоненты видны без удаления каких-либо компонентов. При их обслуживании иногда не требуется разбирать подвеску или ступицу в сборе. Это облегчает их осмотр на предмет повреждений.
Шаровая опора Функция
При движении по дороге подвеска должна управляемо перемещаться вверх и вниз. Но при этом колеса должны перемещаться в сторону рулевого вращения. Это движения, которые облегчает шаровая опора.
Для получения более четкого изображения подумайте о том, чтобы проехать через ухабу и в то же время преодолеть поворот. Как мы уже видели, шаровые опоры действуют как шаровые опоры в человеческом теле. Поворотные элементы позволяют поворачивать на повороте, а дуги позволяют подвеске двигаться вверх / вниз для плавного движения по ухабу.
Шаровые опоры также удерживают колеса на автомобиле. Вот почему у транспортных средств, шаровые опоры которых больше не работают, колеса могут провалиться внутрь или наружу.В худшем случае колесо может даже упасть с машины. Следовательно, эти компоненты необходимы для плавного и безопасного вождения. В следующей главе мы исследуем различные части шарового шарнира.
Источник: http://www.researchgate.net
Процесс производства шаровых шарниров
Шаровые опоры — это прецизионные компоненты, для которых требуются высокоуровневые производственные процедуры. Поскольку они подвергаются большим нагрузкам и ударам, эти компоненты должны быть достаточно твердыми и прочными.Для их изготовления от шпильки, шара до корпуса обычно используется высококачественная сталь. Автомобильные шаровые опоры должны соответствовать определенным функциональным и габаритным требованиям, в том числе:
Компактность и малый вес, поэтому они не добавляют лишнего веса к системе рулевого управления
Постоянные крутящие моменты перед лицом переменных нагрузок и сил растяжения или сжатия
Нулевой или ограниченный люфт не должен превышать 0,25 дюйма для бокового люфта и производителя -определенное значение для вертикального люфта.Другие шаровые шарниры не имеют люфта.
Превосходная температурная устойчивость для увеличения срока службы даже в жарких средах
Низкий коэффициент трения для улучшенного рулевого управления и движения подвески
Соответствие экологическим требованиям для различных требований или стандартов
Способность противостоять повреждение солью, грязью и мусором для увеличения срока службы
Несмотря на то, что шаровые шарниры выполняют схожие функции, их конструкция и материалы немного отличаются.В следующей главе мы познакомимся с шаровым шарниром и исследуем его составляющие. Кроме того, различный дизайн приводит к визуальным различиям в этих компонентах.
Глава 2
Схема шарового шарнира
Источник: http://blog.genosgarage.com
Хотя шаровые шарниры работают одинаково и оснащены шпилькой со сферической резьбой, они немного отличаются в зависимости от типа. Существуют шаровые опоры верхние / нижние, шаровые опоры с нагружением / толкателем, а также герметичные и смазываемые или обслуживаемые типы.Мы рассмотрим все это, чтобы предложить вам всесторонние знания об этих жизненно важных компонентах автомобиля.
Давайте начнем с изучения различных частей, как внутренних, так и внешних. Эти части различаются, и мы рассмотрим только основные разделы. Это детали, которые будут иметь типичный шаровой шарнир.
Детали шарового шарнира
Источник: cosystream.com
Шариковая шпилька — закругленная часть шарнира. Эта деталь вращается в смазанном пространстве в корпусе шарового шарнира и обеспечивает все движения, которым подвергается шарнир.Сферический штифт должен выдерживать большое давление и изготовлен из закаленной стали.
Когда шаровая опора изнашивается, считается, что она нефункционирует. Он слишком много движется из-за дополнительного пространства, создаваемого износом. В таких ситуациях новый шарнир — единственный способ восстановить функцию компонента в автомобиле.
Шаровая опора — снижает трение внутри шарового шарнира. Это может быть уретан / нейлон или металл.
Пружинная шайба шарового шарнира — находится между задней пластиной и подшипником, шайба действует как фиксатор.
Торцевая крышка шарового шарнира или опорная пластина — крышка гнезда, закрывающая шаровую часть шарнира. Чехол изготовлен из прочного материала, который должен противостоять износу и ударам.
Корпус шарового шарнира — это деталь, в которой заключен металлический шаровой палец. Он образует защиту, удерживающую жир, и облегчает движение мяча. Корпус шаровой опоры должен выдерживать износ как изнутри, так и снаружи. Внешне корпус должен противостоять грязи, датам и тепловым повреждениям.Он также должен учитывать физические воздействия дорожного мусора и других ситуаций.
Пыльник шарового шарнира — обычно изготавливается из полиуретана, пыльник образует щит, предотвращающий попадание воды, пыли и мусора. Это элементы, которые могут вызвать коррозию или износ шарового шарнира из-за трения. Пылезащитный чехол должен выдерживать воздействие тепла или влаги, поэтому он изготовлен из прочного уретанового материала. В результате пыльник не рвется легко.
Резьбовой и конический удлинитель — это часть шпильки шарового шарнира, которая сужается, чтобы плотно прилегать к поворотному кулаку.Он также имеет резьбу, позволяющую закрепить но, чтобы он крепился плотно. Эта секция шпильки, также изготовленная из высокопрочной стали, должна быть достаточно прочной.
Ниппель для консистентной смазки шаровых шарниров — , также называемый заполнителем консистентной смазки или zerk, представляет собой отверстие, через которое можно добавлять смазку для шаровых шарниров. В некоторых случаях пресс-масленка также служит индикатором износа. Если его часть на шаровом шарнире все еще не повреждена, беспокоиться не о чем. Если он опускается в шаровой шарнир, то есть повод для беспокойства, поскольку он показывает изношенный шарнир, который требует замены.
Замковая гайка шарового шарнира — гайка, которая удерживает нижний шаровой шарнир после установки.
Пружинный шплинт шарового шарнира — , находящийся в нижних шаровых шарнирах, шплинт обеспечивает стопор, предотвращающий отсоединение замка.
Привязать кольцо- хватка кольцо обеспечивает шаровой шарнир и защищает его от падения вниз.
Шаровые шарниры верхние и нижние
Источник: http://www.waybuilder.net
Шаровые опоры могут быть верхними или нижними.Обычно верхние шаровые опоры не несущие нагрузки, и подвеска опирается на них со стороны шпильки. Нижние, или, как некоторые их называют, нижние шаровые опоры, в основном несущие нагрузку и удерживают подвеску со стороны шара или сверху. Исключения зависят от типа приостановки, как описано ниже.
Подвески
с верхним и нижним рычагами управления с пружиной на нижнем рычаге имеют нагруженные нижние шаровые шарниры и верхние шарниры толкателя. Загруженные передние нижние шаровые опоры помогают нести большую часть веса автомобиля.Такие шаровые опоры нижнего рычага требуют тщательного контроля, поскольку изношенные могут представлять серьезную угрозу безопасности движения.
Подвески с верхним и нижним рычагами управления, но в которых используется винтовая пружина на верхнем рычаге, будут иметь нагруженные верхний и нижний шаровые опоры. Таким образом, шаровые опоры нижней подвески в таких автомобилях не изнашиваются быстро и могут служить долго.
Подвески стойки
МакФерсон будут иметь нижние шаровые опоры в качестве толкателей, поскольку верхняя стойка выдерживает нагрузку.Это означает меньший износ шаровой опоры нижнего рычага. Такая подвеска довольно популярна в современном автомобиле.
Источник: http://pitstopusa.com

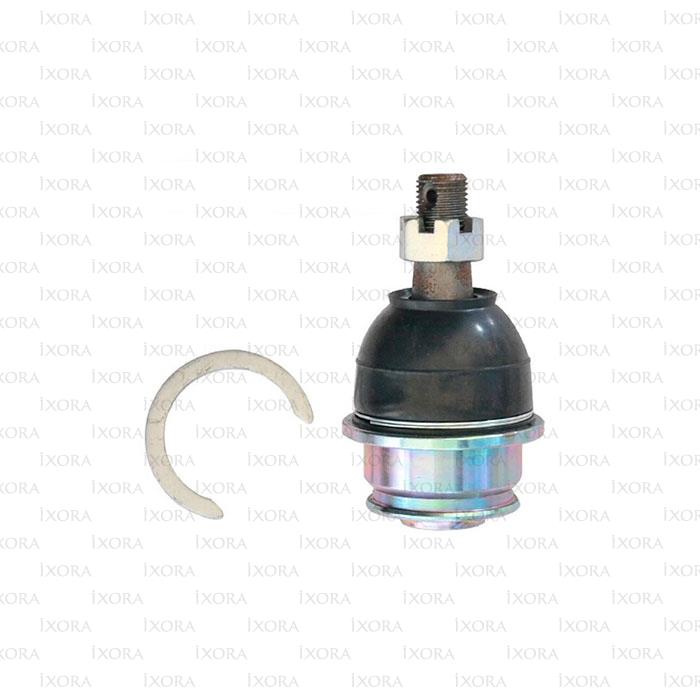

Способы установки шаровых опор
Шаровые опоры могут быть запрессованными, привинченными, привинченными или приклепанными. Тип, который идет в комплекте с вашим автомобилем, зависит от марки и модели. Это также зависит от того, является ли шаровая опора продуктом производителя или вторичного рынка. Заводские автомобили идут с запрессованными шаровыми опорами. Если вы заменяете компоненты впервые, вполне вероятно, что они будут запрессованными.
Каждый метод монтажа имеет свои преимущества и недостатки, особенно когда речь идет о снятии и установке. Винт в шаровом шарнире легко снимается или устанавливается, как и шарнир с болтовым креплением. С другой стороны, заклепочные соединения может быть непросто удалить. При замене изношенного заклепочного шарового шарнира может потребоваться дрель, чтобы вырвать его. Для других типов требуется только разделительный инструмент для шаровых шарниров, и они исчезнут через минуту.
Источник: http://berrisford.co.Великобритания
Rose Joint Vs. Шаровая опора
Шарниры типа Rose или Heim могут использоваться вместо шаровых шарниров. Они обеспечивают больший угол вылета, чем шаровые опоры. Однако они, как правило, слабее и могут довольно быстро изнашиваться. Они должны быть надежно защищены от грязи и песка, иначе они не прослужат. В ситуациях, когда требуется прочность и минимальное обслуживание, лучше всего подходят шаровые опоры.
Как и любой другой компонент автомобиля, шаровые опоры со временем изнашиваются.Поскольку это такие важные части подвески, очень важно иметь возможность определить, требуется ли замена шара. Это означает, что нужно подбирать знаки до того, как ущерб увеличится до уровня, который может вызвать проблемы с безопасностью. Узнайте о знаках, на которые следует обратить внимание в следующей главе.
Глава 3
Признаки неисправного шарового шарнира
Источник: https://www.haroldsmuffler.com/ball-joint
Шаровые опоры важны не только для комфорта вождения, но и для безопасности.Неисправные шаровые шарниры могут вызвать опасные ситуации, такие как разъединение частей подвески, особенно рычагов управления и поворотных кулаков. Обычно шаровой шарнир считается плохим, если он слишком много движется, то есть когда движение превышает спецификации производителя.
Чтобы узнать, когда шаровой шарнир стал опасным для вождения, вам необходимо понимать симптомы, на которые следует обратить внимание. Вам также потребуются знания о том, как проверять шаровые опоры на износ и другие повреждения. Вот что рассматривается в этой главе, начиная со знаков.
Признаки отказа шарового шарнира
Источник: http://www.yotatech.com
Признаки того, что шариковые наконечники автомобиля требуют замены:
Дребезжание или стук
Это один из самых простых способов обнаружить неисправные шаровые опоры. Первые шумы сначала слабые и случайные. Они часто усиливаются, когда шаровые шарниры подвергаются нагрузкам, например, при повороте, или когда вы сталкиваетесь с ухабой или выбоиной.По мере того как износ или повреждение ухудшаются, звуки становятся более регулярными, громкими и при каждом небольшом ударе или повороте. Звук из-за неисправного шарового шарнира обычно доносится из-за угла автомобиля.
Неравномерный износ шин
Это может указывать на плохое состояние шаровых шарниров. Чрезмерный износ происходит как на внутренней, так и на внешней поверхности. Если вы замечаете износ на обоих краях одновременно, причиной может быть неправильное давление в шинах и не изношенные шаровые опоры.Вам нужно быть осторожным с этим симптомом, иначе вы неправильно определите причину неравномерного износа шин. Было бы целесообразно обратить внимание на другие признаки, обсуждаемые здесь.
Чрезмерная вибрация
Износ вызывает расшатывание сферической части шаровых шарниров в гнезде. Это вызывает чрезмерное движение внутри корпуса и вибрацию, которая поднимает подвеску. Во время движения вы можете почувствовать вибрацию в передней части автомобиля или даже на рулевом колесе.Вибрации также могут быть вызваны неисправностями других компонентов, и вам нужно будет использовать другие признаки износа шарового шарнира, чтобы быть уверенным.
Неустойчивое рулевое колесо
Если рулевое колесо сильно смещается вправо или влево, проблема может быть в шаровых шарнирах. Движение рулевого колеса может стать более заметным при перегрузке шаровых шарниров, например, при движении по неровностям или выбоине. Если вы обнаруживаете, что изо всех сил пытаетесь отцентрировать рулевое колесо во время вождения, у вас, вероятно, неисправен шаровой шарнир, и лучше всего его заменить.
Что приводит к выходу из строя шаровых шарниров?
Источник: http://nicoclub.com
Помимо возраста, есть несколько причин изношенных или поврежденных шаровых опор. Тезисов:
Избыточная смазка — Избыток смазки может привести к поломке защитного резинового чехла и попаданию грязи, мусора и воды. Попадание этих загрязнений приведет к повреждению шарового шарнира. Эта проблема касается только обслуживаемых или смазываемых шаровых шарниров, поскольку они допускают нанесение смазки.
Недостаточная смазка — Избыточная смазка может привести к повреждению шарового шарнира, недостаточная смазка также представляет собой другую проблему. Это вызывает повышенное трение, которое затем увеличивает скорость износа. В конечном итоге шаровой шарнир выходит из строя, и начинают проявляться симптомы его отказа. Опять же, это касается только исправных типов шаровых опор.
Невыполнение чистки пресс-масленки — рекомендуется удалить сажу, грязь и мусор перед нанесением смазки на обслуживаемые шаровые шарниры.Несоблюдение этого правила приводит к попаданию загрязняющих веществ в корпус. Возникающий в результате износ приводит к преждевременному разрушению соединения.
Неровные условия вождения — выбоины, неровности и другие тяжелые ситуации вызывают повышенные нагрузки на шаровые шарниры. Эти компоненты сконструированы таким образом, чтобы быть прочными для таких условий, но длительное воздействие ударов и чрезмерных крутящих моментов может сказаться на них. Это приводит к повреждению даже до того, как истечет нормальный срок службы шаровых шарниров.
Как проверить шаровые шарниры на износ
Никогда не стоит игнорировать симптомы износа шаровых шарниров. Помимо периодического обслуживания различных шарниров автомобиля, всегда будьте внимательны к любым признакам износа шаровых шарниров. Как только вы заметите какой-либо из них, выполните проверки, чтобы определить проблему, а затем подготовьтесь к установке новых шаровых шарниров. Используйте эти методы для диагностики неисправного шарового шарнира или шарниров.
Визуальный осмотр — все соединения являются хорошо видимыми компонентами из-за их монтажных положений.Чтобы определить их состояние, взгляните на них. Если они сильно повреждены, вы увидите, что они сильно корродированы. Резиновый чехол будет сильно порван, а на металлических деталях появятся признаки износа.
Покачивая шину — поднимите автомобиль, чтобы колеса зависли в воздухе. Крепко удерживая одну шину в положении 6/12 часов, толкайте ее внутрь и наружу. Если шаровой шарнир изношен, вы заметите значительное движение. Пока колесо находится высоко в воздухе, вставьте под него лом и толкайте его вверх и вниз.Если вы слышите лязг, скорее всего, шаровые опоры изношены.
Следующий тест включает в себя перемещение шины в сторону, как при повороте ее на рулевом колесе. Шина должна иметь лишь небольшой люфт. Чрезмерное движение указывает на изношенный сустав.
По индикаторам износа — в некоторые шаровые шарниры встроено индикаторов износа. Если они есть в вашем автомобиле, то выяснить, в чем проблема, будет несложно. Некоторые индикаторы износа выполнены в виде выступов в корпусе шарового шарнира.Когда индикатор находится заподлицо с корпусом или утоплен в корпусе, шаровой шарнир изношен до опасного уровня. В большинстве случаев вам может потребоваться использовать щуп для проверки индикатора. Это из-за узких зазоров индикатора, которые вы, возможно, не сможете определить, просто взглянув.
В некоторых обслуживаемых шаровых шарнирах для индикации износа используется пресс-масленка. Пока фитинг остается видимым над корпусом, шаровая опора работает нормально. Если он исчезает из поля зрения или находится на одном уровне с корпусом, пора заменить поврежденный шаровой шарнир.Это связано с тем, что утопленная пресс-масленка указывает на износ внутри гнезда, который привел к перемещению шарового пальца в корпус.
Используя боковой индикатор — для точного определения степени износа шарового шарнира, вы можете использовать инструмент, называемый боковым индикатором. Он оснащен датчиком, который показывает поперечное биение колес. С помощью этого инструмента и других методов диагностики неисправного шарового шарнира вы можете выявить износ до того, как он повлияет на управляемость вашего автомобиля и безопасность вождения.
Общие вопросы о неисправности шаровых шарниров
Поскольку важнейшие функции выполняют шаровые опоры, у людей возникает много вопросов относительно этих компонентов. Мы ответили на некоторые из них.
Вопрос 1. Каковы опасности вождения с неисправным шаровым шарниром или шарнирами?
Ответ. Шаровые опоры практически скрепляют подвеску. Если они плохие, это может означать, что подвеска разваливается. Вы не хотите этого во время вождения. Если суставы немного плохи, вы можете испытывать трудности с управлением автомобилем, раздражающие шумы и неравномерный износ шин; только то, чего вы не хотите в своем автомобиле.
Вопрос 2. Влияют ли плохие шаровые шарниры на эффективность или комфорт рулевого управления?
Ответ. Да, в некоторых случаях рулевое колесо будет блуждать или даже ощущаться жестким. Шумы, производимые изношенными шаровыми шарнирами, могут раздражать. То же самое с вибрацией, которая может распространяться на руль. Если подвеска не движется вверх и вниз во время движения, это может повлиять на комфорт вождения.
Вопрос 3. Легко ли сразу выявить симптомы неисправного шарового шарнира?
Ответ.Они не. В большинстве случаев для получения звука, который можно услышать с сиденья водителя, может потребоваться сильно изношенный сустав. Рекомендуется периодически проверять износ, используя другие способы, описанные здесь, включая визуальный осмотр.
Вопрос 4. Как избежать быстрого износа шаровых шарниров?
Ответ. Ухаживая за компонентом по мере необходимости. Если соединения являются исправными, убедитесь, что вы добавляете смазку вовремя. Также избегайте грубого вождения или по дорогам, которые могут повредить подвеску.При покупке шаровых опор на замену выбирайте качественные.
Вопрос 5. Сколько износа слишком много?
Любого небольшого признака изношенности шаровой опоры должно быть достаточно, чтобы вы начали действовать. Помимо неудобного вождения, плохие шаровые опоры представляют собой проблему для безопасности. Вы не хотите нарваться на проблемы из-за халатности. Или даже понести расходы из-за поврежденных деталей.
Что дальше после подтверждения неисправности шаровых опор? Замена обычно необходима, и вы можете выбрать, использовать ли самодельный подход или отнести машину в ремонтную мастерскую.Узнайте, как заменить шаровые опоры дальше.
Глава 4
Замена шарового шарнира
Источник: http://wranglerforum.com
О шаровых опорах часто легко забыть. Они служат долго, к тому же большинство владельцев транспортных средств мало о них знают. Когда шаровые опоры окончательно изнашиваются, их необходимо заменить. Обычно это происходит, когда гнездо не может плотно удерживать сферический шар и слишком большой люфт.
Удаление неисправного шарового шарнира для установки нового может оказаться непростой задачей.Необходимо открутить множество болтов, отсоединить различные компоненты и выполнить множество других задач. Таким образом, это процедура, требующая некоторых базовых знаний об этих частях.
Тем не менее, вот как вы снимаете изношенную шаровую опору, чтобы поставить на ее место новую.
Процесс замены шаровой опоры
Источник: http://autojosh.com
Необходимые материалы
Домкрат и стойки домкрата, торцевой гаечный ключ и гаечные ключи разных размеров, отбойный стержень, плоскогубцы, молоток, отвертки, баллончик с проникающей жидкостью (очиститель металла), жидкость для очистки тормозов, пресс для шаровых шарниров (вы можете взять его на время) , и защитное снаряжение.Вам также понадобится эластичный шнур некоторой длины, чтобы удерживать на месте несколько компонентов.
Сначала определите, есть ли у вас амортизационная стойка или рычаги управления. Это потому, что процедуры для этих двух немного отличаются, а описанный здесь относится к подвеске рычагов управления.
Описанная ниже процедура также применима к шаровым шарнирам, которые вдавливаются в отверстие рычага подвески. Это наиболее распространенные типы, особенно для автомобилей, на которых не снимались шарниры.
После продажи шаровые опоры могут быть другой конструкции типа заклепок для крепления. Процесс их удаления и установки новых может несколько отличаться.
Также осмотрите шаровые опоры, чтобы убедиться, что они нуждаются в замене (возможно, вы уже сделали это перед началом процесса).
Шаг 1- с автомобилем, припаркованным на ровной и безопасной земле, снимите колпак колеса и гайку оси. Ослабьте выступы колеса, шаровой шарнир (шарниры) которого (-ы).
Шаг 2- Используйте домкрат, чтобы оторвать автомобиль от земли, и домкрат, чтобы обеспечить надежную опору.При необходимости закрепите задние колеса.
Шаг 3- Теперь, когда автомобиль поднят, снимите зажимные гайки и снимите колесо.
Шаг 4- r Снимите тормозной суппорт и надежно подвесьте его с помощью эластичного троса для защиты тормозной магистрали. Снимите и тормозной ротор. Теперь у вас есть свободный доступ к шаровому шарниру, как к верхнему, так и к нижнему. Если есть датчик АБС, снимите его, чтобы не повредить.
(Гайки и болты на различных компонентах, скорее всего, будут покрыты годами грязи.Обрызгайте их проникающей жидкостью для облегчения удаления. Дайте очистителю застыть перед тем, как приступить к работе с различными компонентами).
Шаг 5- найдите нижний шаровой шарнир. Снимите шплинт, которым крепится корончатая гайка, отрезав его острогубцами.
Шаг 6- торцевым ключом отверните нижнюю корончатую гайку шарового шарнира и снимите ее. Вы можете использовать планку прерывания, чтобы обеспечить кредитное плечо.
Шаг 7- найдите верхний шаровой шарнир
Шаг 8- соединение будет иметь гайку, которая прикрепляет его к кулаку.Снимите его с помощью ключа с храповым механизмом и силой откройте фиксатор, чтобы освободить шпильку шарового шарнира.
Шаг 9- Прижмите лом к раме автомобиля и поднимите им верхний рычаг подвески с поворотного кулака. Вы можете использовать резиновый молоток, чтобы ударить по шаровому шарниру и ускорить снятие.
Шаг 10- отделите поворотный кулак от оси колеса и подвесьте ось на тросе.
Замена нижнего шарового шарнира
Источник: http: // www.f150forum.com
Шаг 11 — опрыскайте нижний шаровой шарнир проникающей жидкостью, чтобы облегчить его удаление
Шаг 12- использования острогубцев, удалить стопорное кольцо (он расположен на верхней части сустава). Некоторые типы контактных колец требуют выбивания с помощью отвертки.
Шаг 13- подготовьте пресс шарового шарнира, выбрав подходящие переходники, которые снимут шарнир. Пресс должен давить на шаровой шарнир сверху, в то время как чашка внизу давит на рычаг)
Шаг 14- , повернув пресс шарового шарнира с помощью отбойного молотка или любого другого подходящего инструмента, протолкните шаровой шарнир до тех пор, пока он не выпадет через рычаг управления.
Шаг 15- Очистите посадочную поверхность шарового шарнира на рычаге подвески, используя жидкость для очистки тормозов. Вставьте новый шаровой шарнир и с помощью прессового инструмента протолкните его. Используйте ту же настройку, что и при снятии шарнира, но в обратном направлении. Поверните пресс, пока не почувствуете сопротивление, затем оставьте его. Вставьте стопорное кольцо.
Замена и последние штрихи верхнего шарового шарнира
Источник: http://ww.youtube.com
Шаг 16- Используйте пресс, чтобы снять верхнюю шаровую опору с рычага управления.
Шаг 17- Используя обратную установку, вставьте новый шаровой шарнир в рычаг управления.
Шаг 18- Теперь пора вставить шаровую опору в пряжку. Вы можете использовать домкрат и молоток, чтобы протолкнуть его. Оказавшись внутри, замените но, крепко удерживающее соединение. Затяните гайку соответствующим образом.
Шаг 19- верните ось на ее место в поворотном кулаке.
Шаг 20- вставьте нижнюю шаровую опору в нижний кулак и навинтите корончатую гайку.Вставьте шплинт и загните его на концах, чтобы зафиксировать гайку
.
Наконец, установите на место тормозной механизм (тормозной суппорт и тормозной диск). Замените колесо и затяните проушину и гайки оси. Сделайте тест-драйв автомобиля, чтобы убедиться, что все в идеале.
Некоторые верхние рычаги управления прикреплены к шаровому шарниру. Если на вашем автомобиле установлена подвеска такого типа, возможно, вы не сможете заменить шаровой шарнир по отдельности. Вам нужно будет изменить два компонента вместе.
Предупреждение: при замене болтов соблюдайте надлежащий момент затяжки.Небольшой крутящий момент может привести к тому, что подвеска развалится, а слишком большой крутящий момент приведет к срезанию и отказу болта. При затяжке гаек желательно следовать рекомендациям производителя.
Общие вопросы по замене шаровых шарниров
Источник: http://ww.youtube.com
Вопрос 1. Сколько времени нужно для замены шаровых шарниров?
Ответ. Это зависит от того, есть у вас опыт замены шаровых опор или нет. В среднем рассчитывайте потратить на выполнение задачи около часа.В автомастерской время будет зависеть от других факторов, не зависящих от вас. В противном случае вы можете подготовить машину за час.
Вопрос 2. Как долго служат шаровые шарниры?
Ответ. Опять же, это зависит от обстоятельств. В тяжелых условиях и привычках вождения шаровые шарниры изнашиваются быстрее. То же самое и с плохим обслуживанием шаровых шарниров для смазываемых типов. Средний срок службы шарового шарнира составляет от 70 000 до 150 000 миль.
Для увеличения срока службы избегайте тяжелых условий вождения.Для исправных шарниров используйте лучшую смазку для шаровых шарниров на рынке. Это обеспечит достаточную смазку соединения для предотвращения износа.
Вопрос 3. Нужно ли выровнять колеса после замены шарового шарнира?
Ответ. Конечно, да. Выравнивание рекомендуется сразу после замены шаровых опор, особенно если последняя производилась на неисправных.
Вопрос 4. Нужно ли смазывать шаровой шарнир при его установке?
Ответ. Шаровые опоры поставляются предварительно смазанными, но обслуживаемые типы могут не содержать достаточно смазки для работы.Вам нужно подать еще немного вскоре после установки. Только убедитесь, что вы делаете это правильно и через пресс-масленку сверху. Вам не нужно знать, как смазать герметичные шаровые шарниры, поскольку они полностью покрыты смазкой на весь срок службы.
Вопрос 5. Сколько стоит замена шарового шарнира?
Ответ. Хотя сумма варьируется в зависимости от региона и модели или марки автомобиля, в большинстве случаев она не должна превышать 200 долларов. Компонент стоит чуть меньше ста долларов, а стоимость установки составляет примерно такую же сумму.
Таким образом, общая стоимость замены шарового шарнира составляет от 150 до 200 долларов. Стоимость замены нижнего шарового шарнира должна равняться стоимости замены нижнего шарнира. Для удаления обоих требуется более или менее одинаковый труд.
Некоторые автомобили требуют замены вместе с поперечным рычагом. В таких случаях, когда шаровой шарнир прикреплен к рычагу управления, затраты на замену могут достигать немногим более 500 долларов.
Для описанного здесь процесса замены шарового шарнира используется пресс.В большинстве случаев у владельцев транспортных средств нет этого инструмента. Можно ли снять и установить шаровую опору без пресса? Следующая глава отвечает на этот вопрос.
Глава 5
Установка шарового шарнира
Источник: http: //www.pgcollets
Для удаления изношенного шарнира и установки нового требуется несколько инструментов. Некоторые из них легко доступны, другие нет. Одним из редких инструментов, но одним из самых важных является пресс для шарниров. Этот съемник шаровых шарниров пригодится, когда вам нужно заменить запрессованные шаровые шарниры.Это тип, который крепится к рычагам управления без использования болтов и обычно используется на заводских автомобилях. Существуют неоригинальные шаровые опоры, которые также имеют такую конструкцию, что делает пресс таким полезным инструментом.
Установка шаровой опоры с помощью пресса для шаровой опоры
Источник: http://www.americanmuscle.com
Пресс для шаровых шарниров обеспечивает чистую, безопасную и легкую работу при замене шаровых шарниров. Чтобы снять шаровой шарнир, вы помещаете пресс под шарниром, прижимаете его к рычагу управления и центрируете вокруг шарнира.Затем, воздействуя на него молотком, вы толкаете шаровой шарнир вниз, пока он не отделится от рычага подвески. При обратной операции устанавливается новый шаровой шарнир.
Прессы
для шаровых шарниров поставляются с необходимыми переходниками и чашками для обеспечения успешного снятия и установки шаровых шарниров. В результате инструмент может удалить разные типы стыков. А также упрямые, которые слишком застряли, чтобы выйти без использования специального инструмента.
Источник: http://www.chevelles.com
Единственная проблема пресса с шаровым шарниром — его стоимость.Вам может потребоваться несколько сотен долларов, чтобы приобрести все необходимые адаптеры, что делает его более экономичным вариантом. Можете ли вы заменить шаровую опору, если у вас нет этого инструмента? Можно, только то, что процесс может быть не таким комфортным.
Как снять шаровую опору без пресса
Шаровые опоры довольно сложно снять. Это касается снятия и установки верхнего и нижнего шаровых шарниров. Специализированные инструменты могут помочь. Однако некоторые из них, в частности пресс для шаровых шарниров, трудно найти.Если у вас нет пресса, используйте эти другие инструменты для снятия и установки шаровых шарниров.
Молоток
Источник: http://www.m5board.com
Молоток пригодился бы при отсутствии пресса с шаровым шарниром. Хотя молоток может быть не таким эффективным или безопасным, он позволяет выполнять замену соединения без дорогостоящих инструментов. Однако для достижения результата нужно правильно использовать молоток. Это связано с тем, что неправильное использование может повредить шаровой шарнир многоразового использования или даже не удалить шарнир.
Чтобы использовать молоток, ударьте по боковым сторонам поперечного рычага, а не по шпильке шарового шарнира. Насколько быстро или легко выйдет шаровая опора, зависит от нескольких факторов. Если с момента установки прошло много лет, стык может покрыться грязью, из-за чего его будет сложно выскочить. Кроме того, если дорожные условия являются пылью, и на подвеске осело много мусора, вызывая слой грязи или коррозии.
Новые автомобили будут иметь шаровые опоры, которые легко снимаются с рычага управления, особенно если они эксплуатировались в чистой окружающей среде.Всего несколько ударов молотка должны выскочить из соединения. Если удары молотком не удается, избегайте ударов по шаровому шарниру. Вместо этого найдите другой инструмент для работы.
Вилка для соления
Источник: http://www.autobarn.net
Вилка для рассола — это обычный инструмент, которым пользуются многие — как профессионалы, так и владельцы автомобилей, которые делают своими руками. Инструмент имеет вилочную конструкцию с двумя клиновидными выступами. Чтобы использовать вилку для рассола, вы вставляете ее зубцы между поворотным кулаком и рычагом управления, а затем ударяете молотком по другому концу.Возникающая сила и клин выбивают шаровой шарнир.
Вилки для рассола часто разрушают шаровые опоры, разрывая пыльник. Поэтому их не рекомендуется использовать только для обслуживания подвески. То есть, когда не собираетесь заменять шаровую опору. Для новых шаровых шарниров очень пригодится рассол.
Пресс с когтями
Источник: http://astrosafarivans.org
Это простой тип пресса, который состоит из двух кованых зубцов или лапок и резьбового перемешивающего устройства.Пресс-клещи ускоряет снятие шаровых шарниров. Однако инструмент может не подходить для слишком прочных соединений. Эти прессы также могут вызвать повреждение резьбы и могут не подходить при обслуживании компонентов подвески без установки новых шаровых шарниров.
Для получения лучших результатов вместе с молотком лучше использовать когтевый пресс. При нажатии на штифт шарнира при одновременном постукивании по рычагу управления шаровой шарнир должен быстро ослабиться. Пресс с лапой не только прост в использовании, но и стоит намного дешевле, чем обычный или профессиональный пресс с шаровыми шарнирами.
Советы по установке шаровых шарниров
Вот полезные советы по установке при замене шаровой опоры или шарниров.
Всегда проверяйте, подходит ли шаровой шарнир для года выпуска, марки и конкретной модели вашего автомобиля.
Обеспечьте качественный шаровой шарнир, чтобы не устанавливать новый в ближайшее время.
Когда у вас есть только одна сторона для замены шара. сочленения, подумайте о замене и тех, что находятся на другой стороне. Вполне вероятно, что в ближайшее время их необходимо будет заменить, даже если на тот момент никаких признаков этого не было.
Использование инструментов делает работу по снятию шарового шарнира более безопасной и быстрой.Желательно иметь основные.
Во время снятия и повторной установки шаровых шарниров избегайте ударов по различным компонентам, так как это может привести к их повреждению. Будьте осторожны
Правильный крутящий момент невозможно переоценить. Обеспечивает безопасный монтаж узлов или агрегатов.
Смазка обслуживаемых типов. Это избавит вас от слишком быстрого скрипа шаровых шарниров.
Не думайте, что все в порядке после завершения установки. Проверьте автомобиль, проехав некоторое расстояние и убедитесь, что на нем нет шумов, неаккуратного или жесткого рулевого управления и других признаков неисправного шарового шарнира.Если вы испытываете какие-либо из этих симптомов, попробуйте их исправить. Еще лучше, попросите квалифицированного механика осмотреть автомобиль.
Теперь, когда мы увидели, как заменить шаровые опоры, как насчет процесса покупки? Правильные решения при покупке этих компонентов определяют срок службы или характеристики вновь установленных соединений. В следующей главе мы рассмотрим это.
Глава 6
Как купить качественный шаровой шарнир
Источник: http://newhopewindward.org
Количество марок шаровых шарниров огромно.Одни популярны, другие — нет. При поиске лучших шаровых опор для вашего автомобиля огромное количество производителей и брендов может легко ошеломить вас. Следовательно, необходимо проявить должную осмотрительность, иначе вы можете получить не тот продукт.
Быстрый поиск в Интернете возвращает результаты для популярных брендов, таких как шаровые опоры Moog, шаровые опоры ACDelco или шаровые опоры Dynatrac. Дальнейшее расследование приведет вас к отзывам. Это может усугубить вашу проблему поиска. В то время как обзор шаровых шарниров Moog положительно оценивает бренд, обзор шаровых шарниров Dynatrac будет содержать похвалы Dynatrac.
Лучший подход при покупке шарового шарнира или шарнира — это обратить внимание на то, что делает компонент выдающимся. Чтобы помочь вам сделать правильный выбор, мы подготовили список соображений, которые необходимо учесть. Они помогут вам выбрать шаровой шарнир, подходящий для вашего типа автомобиля, условий вождения и бюджета.
Источник: http://www.alanhschofield.com
Качественные материалы
Чтобы шаровая опора прослужила долго, она должна быть изготовлена из качественных материалов.Это относится как к внешней, так и к внутренней части стыка. Обычно эти компоненты изготавливаются из стали. Металл должен быть высококачественным, иначе стык изнашивается только через несколько тысяч миль.
Прочие детали включают уретан для пылезащитного чехла и других внутренних деталей. Если они не высокого качества, это может означать быстрый износ и слишком ранний выход из строя шаровой опоры. Компания часто указывает некоторые аспекты используемых материалов, и по ним вы можете оценить качество их продукции. Отзывы предыдущих пользователей также могут помочь.
Источник: http://www.qa1.net
Устойчивость к воде и температуре
Шаровые опоры сконструированы таким образом, чтобы противостоять повреждениям от влаги и воздействию тепла, но на разных уровнях. Если вы водите в основном во влажных условиях, купленные шаровые опоры должны обладать водостойкостью. Вода ускоряет коррозию, что в конечном итоге вызывает коррозию. Шаровая опора также должна выдерживать высокие температуры. Тепловое повреждение — одна из основных причин разрыва пыльников и износа внутренних деталей шаровых шарниров.
Источник: http://www.qa1.net
Герметичный Vs. Исправное
Решая, какой тип купить, подумайте, с каким объемом обслуживания вы можете мириться. Смазываемые шаровые шарниры требуют регулярного добавления смазки. Если вы забудете сделать это хотя бы один раз, это может привести к преждевременному износу и увеличению затрат на техническое обслуживание вашего автомобиля. Это с учетом затрат на покупку новых шаровых опор и затрат на рабочую силу для их установки.
Герметичные шаровые опоры не требуют особого внимания к смазке, что делает их безопасным выбором.Их единственный недостаток в том, что у вас нет возможности их смазать. Если смазка больше не может предотвращать износ, вам ничего не остается, кроме как установить новую. Однако смазка на весь срок службы часто обеспечивает достаточный пробег до замены.
Источник: http://quadboss.com
Отдельные компоненты против Комплекты
Некоторые шаровые опоры поставляются в виде полных комплектов, а некоторые требуют отдельной покупки различных компонентов. Полный комплект шарового шарнира наверняка облегчит задачу замены изношенного шарнира.Возможно, вам нужно быть внимательными при покупке, чтобы не вернуться в автомагазин.
Источник: форумы.mg-rover.org
Правильная установка
С таким большим количеством различных марок и моделей автомобилей можно ожидать, что шаровые опоры будут отличаться одинаково. Тип и конструкция шаровой опоры, которую вы выбираете, должны соответствовать вашему автомобилю, в противном случае могут возникнуть проблемы с совместимостью.
Обычно поиск подходящей модели для вашего автомобиля не представляет проблем, если вы знаете год выпуска, модель и другие аспекты.Каталог шаровых опор на сайте производителя — это все, что вам нужно. Он подскажет вам общую модель, подходящую для вашего конкретного автомобиля.
Источник: http://www.lategreatchevy.com
Цена
Цена на шаровую опору — один из самых важных факторов. Недорогие соединения, скорее всего, будут некачественными, и их не стоит рассматривать для вашего автомобиля. Скорее всего, они быстро изнашиваются и в конечном итоге окажутся дорогостоящими. С другой стороны, дорогие шаровые опоры ничем не лучше.Они только опустошат ваши карманы, но не обеспечат дополнительного качества или продления срока службы.
Лучшим решением было бы выбрать недорогие шаровые опоры. Они, вероятно, будут сделаны из высококачественных материалов и исключительного дизайна. Чаще всего это популярные бренды, цены на которые обычно завышены. Хотя они, несомненно, качественные, цены часто не совпадают и ненормально высоки.
Если говорить о ценах на шаровые опоры, то есть исключения. Цена на автомобили, например, требует одинаковых ценовых составляющих.Было бы неудобно установить шаровой шарнир за 20 долларов, например, на Lamborghini за 4 миллиона долларов. В таких ситуациях применяется стоимость автомобиля с шаровым шарниром.
По выгодной цене вы можете узнать цены на шаровые опоры как офлайн, так и онлайн. Например, поиск по запросу «Autozone цены на шаровые опоры» даст вам представление о ценовом диапазоне для различных шаровых опор. Вы можете искать на Amazon, AliExpress, eBay и других интернет-магазинах. Также изучите расценки на установку в вашем конкретном регионе, а также стоимость замены верхнего и нижнего шаровых шарниров.То есть, если вы не собираетесь делать замену самостоятельно.
Плохой выбор шаровой опоры может означать, что шаровые опоры не прослужат. Такие шарниры не только не обеспечивают комфортного вождения, но и требуют ненужных затрат на замену. Поэтому всегда рекомендуется тщательно выбирать шаровые опоры. И, если возможно, вы можете рассмотреть возможность установки компонента самостоятельно. Это значительно снизит общую стоимость шаровых опор для вашего автомобиля.
Заключение
Автомобильные шаровые опоры практически скрепляют подвеску.Несмотря на небольшие размеры, эти компоненты обеспечивают безопасность во время вождения и комфортные поездки. К сожалению, шаровые опоры относятся к числу наименее изученных и наиболее забытых. В то время как владельцы транспортных средств продолжают проверять шины, тормозные узлы, двигатель и другие детали, лишь немногие имеют в виду шаровые опоры.
Благодаря обширной информации о шаровых шарнирах, содержащейся в этом руководстве, теперь вы можете заботиться об этих жизненно важных компонентах автомобиля. Вы узнаете, когда вышла из строя шаровая опора и как ее заменить.Еще лучше, как поддерживать эти суставы и обеспечивать их работу на протяжении тысяч миль, прежде чем они покажут заметный износ. Не только это, но и то, как выбрать лучшие шаровые опоры для замены изнашивающихся.
Благодаря знаниям, содержащимся в руководстве, вы, без сомнения, будете водить безопасно и комфортно — благодаря шаровым шарнирам, позволяющим адекватно управлять автомобилем, и подвеске, способной справиться с различными дорожными условиями. Шаровые опоры необходимы, но они будут правильно работать только при своевременном обслуживании или замене.
Что такое шаровой шарнир? (с иллюстрациями)
В человеческом теле существует множество различных типов суставов, но шарнирно-шарнирное соединение обеспечивает наибольший диапазон движений. Эти суставы находятся там, где одна кость заканчивается сферическим выступом, лежащим в круговой выемке в другой кости. Такое расположение теоретически допускает вращение на 360 градусов — другими словами, полный круг. У каждого плеча есть шарнирное соединение в месте соединения плеча с лопаткой.Бедра также имеют суставы этого типа с обеих сторон, где бедро встречается с тазовой костью.
Плечевой сустав является примером шарнирного соединения.
Плечо и бедро, помимо шаровидного сустава, известны как синовиальные суставы.Это наиболее распространенный тип суставов в организме человека. В синовиальном суставе две кости не связаны таким же образом, как другие суставы, но имеют дополнительную ткань вокруг движущихся костей, чтобы обеспечить смазку и питание. На конце каждой кости, где она соприкасается с другой, находится слой хряща, который позволяет костям перемещаться друг за другом с минимальным трением. Хрящ окружает жидкое вещество, называемое синовиальной жидкостью. Это помогает смазывать сустав, а также помогает клеткам хряща работать эффективно.
Тазобедренный сустав является примером шарнирного соединения.
Хрящ и синовиальная жидкость содержатся внутри синовиальной оболочки, которая, в свою очередь, содержится в фиброзной структуре, называемой суставной капсулой.За суставной капсулой находятся связки, удерживающие кости на месте, а также мышцы и сухожилия, которые двигают кости. Это основная конструкция каждого шарового шарнира.
Если шаровые и шарнирные соединения изнашиваются достаточно сильно, они могут вызвать сильную боль.
В некоторых случаях возможны небольшие отклонения. Плечевой сустав, например, содержит небольшой мешок, называемый сумкой, наполненный синовиальной жидкостью, которая помогает многим сухожилиям, костям и мышцам плеча скользить друг мимо друга без трения. Он также действует как подушка между самим суставом и близлежащими костями.
Бурсит и тендинит — это проблемы, характерные для шаровых суставов и суставов, которые вызывают боль и воспаление.
Из-за сложной природы шаровых и шарнирных соединений они обычно наиболее подвержены заболеваниям и износу. Хирургическая замена бедер и плеч — не редкость, если суставы изнашиваются настолько, что при использовании вызывают сильную боль. Другие заболевания и проблемы, характеризующиеся воспалением и / или дегенерацией, такие как артрит, могут нанести особенно тяжелый урон этим суставам из-за того, насколько мы зависим от них в движении.
Процедура динамического бедренного винта может использоваться, чтобы гарантировать, что шарик останется внутри гнезда после перелома.
Как проверить шаровые опоры подвески
Шаровые опоры — это элемент подвески, который есть практически на всех автомобилях. Шаровые опоры представляют собой гибкие шарниры, которые позволяют компонентам подвески перемещаться вверх и вниз, а также из стороны в сторону, обычно с полным вращением на 360 градусов.
Шаровые шарниры обычно представляют собой шаровые опоры, которые смазываются консистентной смазкой и закрываются пылезащитным чехлом. Некоторые из них будут иметь внешний пресс-масленку для добавления смазки, в то время как другие будут иметь герметичные конструкции.Хотя такая конструкция шарниров обычно используется во многих других компонентах подвески, таких как концы рулевых тяг и тяги стабилизатора поперечной устойчивости, шаровые шарниры отвечают за соединение рычагов подвески с поворотными кулаками автомобиля.
В зависимости от типа подвески у большинства автомобилей будут верхние и нижние шаровые опоры, которые служат одними из наиболее важных шарниров, соединяющих раму автомобиля с подвеской. Когда они выходят из строя, у транспортного средства могут возникать проблемы, начиная от незначительных шумов и вибраций в подвеске до полного отказа, из-за которого транспортное средство становится непригодным для движения.
В этой статье показано, как проверить шаровые опоры на люфт и люфт, чтобы определить необходимость их замены. Прислушиваясь к автомобилю во время вождения, прощупывая любые симптомы и визуально осматривая шаровые опоры, когда автомобиль поднят, вы можете определить, не вызывают ли ваши шаровые шарниры проблемы с вашим автомобилем.
Метод 1 из 2: Проверка шаровых шарниров на автомобиле
Шаг 1: Прокатиться на автомобиле . Разгоните автомобиль до предельной скорости на дороге общего пользования и прислушайтесь к любым шумам, которые могут исходить от подвески.
Изношенные шаровые опоры обычно обозначаются прерывистым стуком, который, как представляется, исходит из одного из углов транспортного средства.
Обращайте внимание на любые необычные ощущения от руля. Изношенные шаровые опоры могут вызвать чрезмерную вибрацию рулевого колеса, а также привести к смещению рулевого управления, что требует постоянного вмешательства со стороны водителя.
Шаг 2: Преодолеть лежачие полицейские . После того, как вы проехали на автомобиле на полной скорости, выведите его на парковку с лежачими полицейскими и ведите его на низкой скорости.
Остановитесь и пройдите несколько раз, преодолейте лежачие полицейские и сделайте несколько поворотов на малой скорости.
Слушайте стук или стук. Эти звуки могут становиться более выраженными при поворотах на малых скоростях и при проезде лежачих полицейских.
Шаг 3: Поверните рулевое колесо на . Как только автомобиль будет двигаться на низкой скорости, припаркуйте его.
Поверните колеса вперед и назад несколько раз, снова прислушиваясь к любым потенциальным признакам ослабления шаровых шарниров автомобиля.
Совет : Помните, что любые шумы, возникающие из-за чрезмерного износа шаровых шарниров, обычно проявляются в виде стучащего звука, который со временем усиливается, оказывая более заметное влияние на подвеску и рулевое управление автомобиля.
После того, как автомобиль проехал, настало время для визуального и физического осмотра.
Метод 2 из 2: Визуальная проверка шаровых шарниров
Необходимые материалы
Шаг 1: Ослабьте зажимные гайки .Ослабьте зажимные гайки, но оставьте их затянутыми вручную, при этом колесо все еще достаточно плотно прикреплено к автомобилю.
Это позволит вам перемещать колесо вокруг своей оси (не снимая его).
Шаг 2: Поднимите машину . Поднимите переднюю часть автомобиля и закрепите на домкратах. Будет намного проще проверить шаровые опоры, если вся масса автомобиля не будет лежать на колесах.
Шаг 3: Установите противооткатные упоры за колеса .Поместите противооткатные упоры или деревянные бруски позади задних колес автомобиля и включите стояночный тормоз, чтобы автомобиль не катился.
Шаг 4: Раскачивайте шину вокруг оси . Как только автомобиль будет поднят, возьмитесь за верх и низ шины и раскачивайте ее вдоль вертикальной оси колеса.
Если оба шаровых шарнира находятся в исправном состоянии, люфта не должно быть.
Обратите внимание на любой люфт, который кажется чрезмерным, или на шумы при раскачивании колеса, а также на то, откуда, кажется, исходят звуки или люфт.
Совет : Любые шумы или люфт, слышимые сверху, скорее всего, указывают на проблему с верхним шаровым шарниром, в то время как люфт или шум снизу колеса, вероятно, указывают на проблему с нижним шарниром. шаровой шарнир.
Предупреждение : При проведении этого теста убедитесь, что зажимные гайки не ослаблены, так как это может вызвать движение при раскачивании колеса. Крепежные гайки не нужно полностью затягивать; они просто должны быть достаточно тугими, чтобы колесо было закреплено на ступице.
Шаг 5: Снимите колесо . Как только вы будете готовы продолжить, снимите колесо и визуально осмотрите верхние и нижние шаровые шарниры с помощью фонарика.
Совет : Инструкции по снятию колеса с оси вы можете найти в нашей статье «Как заменить шину».
Внимательно осмотрите шаровые шарниры на предмет признаков ржавчины, повреждения пыльника, утечки смазки или других потенциальных проблем, которые могут указывать на необходимость замены.
Шаг 6: Отсоедините шаровой шарнир . Возьмите монтировку и поместите ее между нижним рычагом подвески и поворотным кулаком, двумя частями, соединенными вместе шаровым шарниром, и попытайтесь отделить их.
Ослабленные шаровые опоры будут иметь чрезмерный люфт и движение, когда вы будете за них поддевать, могут даже издаваться стуки или щелчки.
Шаг 7: Установите колеса на . После визуального осмотра и проверки шаровых шарниров с помощью монтировки установите колесо на место, опустите автомобиль и затяните зажимные гайки.
Шаг 8: Проверьте шарниры на других колесах . На этом этапе вы можете перейти к трем другим колесам автомобиля, используя те же процедуры, что описаны в шагах 1-5.
Шаровые опоры являются одними из наиболее важных компонентов подвески автомобиля, и проверка их исправности является относительно простой задачей. Изношенные шаровые опоры могут вызвать самые разные проблемы, от люфта в рулевом колесе до шума при движении по неровностям и неравномерного износа шин.
Если у вас есть подозрения, что шаровые опоры могут быть изношены, не стесняйтесь их проверить. При необходимости обратитесь к профессиональному технику, например, из компании YourMechanic, который поможет вам заменить передний и задний шаровые опоры.
Большой палец и другие примеры, движения и диаграммы
Сустав — это место, где встречаются две кости. Синовиальные суставы — это один из трех типов суставов тела. Синовиальные суставы уникальны тем, что содержат фиброзную суставную капсулу с синовиальной жидкостью.Шарнирные и шарнирные соединения являются типами синовиальных суставов. Седловидные суставы — это еще один тип синовиального сустава.
Седельный сустав получил свое название потому, что кость, составляющая одну часть сустава, с одного конца вогнута (повернута внутрь) и выглядит как седло. Конец другой кости выпуклый (повернут наружу) и выглядит как всадник в седле.
Седловые суставы также известны как турецкие седла. Эти очень гибкие суставы находятся в разных частях тела, включая большой палец, плечо и внутреннее ухо.
В отличие от шарнирных суставов, например, между костями пальцев, седельные суставы имеют гораздо больший диапазон движений, чем простое движение назад и вперед. Седловидные суставы имеют два основных типа движений, известных как сгибание-разгибание и отведение-приведение.
Сгибание и разгибание — это противоположные движения, но их легко визуализировать. Когда вы сгибаете локоть, вы уменьшаете угол между плечом и предплечьем. Это пример сгибания. Выпрямляя руку, вы разгибаете ее, увеличивая угол между верхней и нижней руками.Это пример расширения.
Отведение и приведение — это движения, относящиеся к средней линии структуры. Например, широкое разведение пальцев перемещает их от средней линии к центру руки. Приведение — это возврат к средней линии.
Некоторые седельные суставы также могут сочетать движения сгибание-разгибание и отведение-приведение.
Трапециометано-пястный сустав
Ярким примером седельного сустава является трапециево-пястный сустав у основания большого пальца.Он соединяет трапецию и пястную кость большого пальца.
Характеристики сгибания-разгибания и отведения-приведения этого сустава позволяют вашему большому пальцу широко разводиться, чтобы помочь захватывать большие предметы, а также позволяют ему двигаться внутрь, чтобы плотно касаться каждого из ваших пальцев.
Это также довольно частая локализация остеоартрита, который может вызывать боль, слабость и жесткость большого пальца и внутренней поверхности запястья.
Используйте эту интерактивную трехмерную диаграмму, чтобы изучить трапециево-пястный сустав.
Грудно-ключичный сустав
В этом суставе ключица (ключица) встречается с рукояткой, которая является верхней частью грудины (грудиной). Он позволяет вам поднимать руку над головой, помимо других движений, а также поддерживает плечо.
Используйте эту интерактивную трехмерную диаграмму для исследования грудино-ключичного сустава.
Связки, окружающие этот сустав, являются одними из самых сильных в вашем теле, что затрудняет повреждение грудино-ключичного сустава.Однако столкновения с сильными ударами, падения или автомобильные аварии могут привести к повреждению грудино-ключичного сустава.
Инкудомаллеолярный сустав
Этот сустав расположен во внутреннем ухе, где он соединяет две маленькие кости, называемые молоточком и наковальней. Оба они жизненно важны для вашей способности слышать. Основная функция инкудомаллеолярного сустава — помогать передавать в ухе вибрации, которые мозг воспринимает как звуки.
Используйте эту интерактивную трехмерную диаграмму для исследования инкудомаллеолярного сустава.
Травмы головы, длительные ушные инфекции и слишком глубокое попадание посторонних предметов в ухо могут вызвать повреждение этого сустава и повлиять на ваш слух.
В вашем теле не так много седельных суставов. Однако те, что у вас есть, имеют решающее значение для многих повседневных дел, от прослушивания музыки до схватывания вещей в руке.
шаровой шарнир — определение — английский
Примеры предложений с «шаровым шарниром», память переводов
патент-wipo Этот рулевой элемент прикреплен к кузову через второй шаровой шарнир.Патенты-wipoКостный анкер включает в себя отклоняемую стойку, соединенную шаровым шарниром с костным винтом. патенты-wipoПылезащитный чехол для шаровых шарниров патенты-wipoCone адаптер для шпилек шаровых шарниров, тяги, тяги стабилизатора поперечной устойчивости и т.п. предоставляется метод их сборки. openubtitles2 Я видел эти шарнирные куклы в Интернете, и я был весьма удивлен патентами-wipoСтруктура для соединения шарового шарнира и руки Обычное ползаниеМы работаем с множеством секторов, автомобильной, пищевой, судостроительной, авиационной, декоративной, скульптура, шаровые опоры и т. д..patents-wipoШаровой шарнир и способ изготовления шарового шарнираpatents-wipoРазъем имеет по внешней окружности выпуклую часть, напоминающую универсальный шаровой шарнир. шаровая опора, патенты-wipo. Изобретение также обеспечивает шаровой шарнир, содержащий гнездо шарового шарнира согласно настоящему изобретению с установленным в нем шаром. tmClass Сепараторыпатенты-wipoШаровой шарнир в сборе для управления универсальным роторным двигателем armpatents-wipoBall шарнир, способ его изготовления и рабочий механизм патенты-wipoШаровой шарнир и способ изготовления одинаковых патентов-wipoУстановка соединяется с хирургическим столом с помощью шарового шарнира или универсального шарнира.Патенты-wipoШаровой шарнирGiga-frenОна была полностью составной, полностью шарнирно-шарнирной и высотой 18 дюймов [45,72 см]. патенты-wipoВ данном документе описывается гарнитура, содержащая шаровой шарнир, который соединяет наушник с опорой для наушников.
Показаны страницы 1. Найдено 578 предложения с фразой шариковый шарнир.Найдено за 15 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.
(/): Спорт в Великобритании
Спорт в Великобритании (2)
Британцы репутация помешанного на спорте.На самом деле им нравится смотреть спорт больше, чем играть в них. Британцы зрителей и самые популярные виды спорта среди зрителей — крикет и футбол.
Футбол — это самая популярная игра. Футбол или футбол — это пример профессиональная игра. В футбол впервые сыграли в Британия, а позже люди стали играть в футбол и в других страны.
Много футболисты-любители в Великобритании, которые играют в субботу или в воскресенье днем.Любительские клубы часто играют против профессионалы.
Почти каждый в школе есть футбольная команда, и каждый мальчик в Британии знает много об игре. Он может назвать вам имена игроков в самые важные команды, у него есть их фотографии и он знает результаты многих матчей.
Регби — другое популярный британский вид спорта, в который играют в других странах. это также называется регби-футболом.Рассказывают, что в 1823 году мальчики в школе регби в Англии играли в футбол в нормальном Кстати, как вдруг один мальчик поднял мяч и побежал с ним. Так родилась новая игра. Есть две формы регби футбол: любительская игра и профессиональная игра. Два в играх разные правила.
Футбол — это любимая зимняя игра в Британии, а крикет — самая любимая летний спорт.Любительский крикет имеет те же правила, что и профессиональная игра. Проходит типичный любительский матч по крикету на деревенской зелени, открытое пространство в центре села. Он разыгрывается между двумя командами — хозяевами поля и хозяевами поля. приезжие из другого села.
(2)
, . , -,. , .
.. , .
-, . .
, . , .
,. -. , 1823г., ,. . : . .
, ,. ,.. .
Вопросы:
1. Что репутация у англичан?
2. Какая игра самая популярная в Британии?
3. Где впервые сыграли в футбол?
4. Когда в Великобритании играют футболисты-любители?
5. Что каждая покупка в Великобритании может вам сказать?
6.
Archived: Разное
Навигация по записям
Previous post:
Дорожные знаки парковки: Дорожные знаки к ПДД 2020. Изображения и обозначения. – Знаки стоянки, остановки и парковки — зоны действия дорожных знаков ПДД
Next post:
Walcom краскопульт: Краскопульты Walcom
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Авто
Глушитель
Как выбрать
Рейтинг
Своими руками
Советы
Тюнинг
Шины и диски
Разное
2024 © Все права защищены.

Ищем точку опоры Часть 1. Немного классической технологии

Delphi удостоена награды

Шаровые опоры HOLA

Для чего служат шаровые опоры

Шаровая опора против шкворня: неравная борьба

Удачная конструкция — залог успеха

Неисправности и их симптомы

Устройство шаровой опоры

Как работает?

Выход из строя и ресурс

Замена или ремонт

Роль опоры в подвеске и последствия поломки

Симптомы и причины износа элементов

Самостоятельная диагностика опор

Шаровая опора: конструкция, диагностика и замена

О конструкции шаровой опоры

Количество шаровых опор на подвеску

О способе крепления шаровой опоры

Крепеж к цапфе (поворотному кулаку)

О причинах и следствиях неисправностей шаровых опор

Как диагностировать неисправность шаровой опоры

Насколько сложно менять шаровые

Признаки неисправности шаровых опор. это нужно помнить

Роль опоры в подвеске и последствия поломки

Симптомы и причины износа элементов

Самостоятельная диагностика опор

Самостоятельная диагностика шаровой опоры и ходовой части

Как проверить шаровую опору? Диагностика неисправности шаровых опор

Способы проверки шаровых опор

Как проверить шаровую опору без подъемника?

Более тщательная проверка

Проверка шаровой опоры со снятием

Что делать если шаровая неисправна?

Как проверить шаровую опору видео

Причины износа шаровых опор.<img src='/800/600/https/images.ru.prom.st/302783873_w640_h640_sharovaya-opora-2123.jpg' /> Факторы, влияющие на износ | Рычаги.бай

Что происходит внутри шаровой?

Разумно ли «не париться по пустякам»?

Другие причины износа шаровой опоры

Ну и конечно — Стиль вождения!

Как проверить шаровую на ваз 2114, для чего нужна, конструкция, признаки неисправности

Что такое шаровая опора в машине

Особенности отдельных конструкций

Признаки неисправности шаровой опоры

Что потребуется для самостоятельной проверки

Неисправности шаровой опоры. Основные признаки и как определить неисправность

Признаки неисправности шаровой опоры

Причины неисправности шаровой

Как определить неисправность шаровой

Быстрая проверка

Можно ли ездить с разбитой шаровой

Чем смазывать шаровые опоры ⋆ АВТОМАСТЕРСКАЯ

Смазывать или нет?

Чем смазывать шаровые

Когда смазывать шаровые

Как смазывать шаровые

Видео инструкция (случай, когда есть технологическое отверстие)

Видео (смазка с помощью шприца)

Примеры из опыта автовладельцев

Шаровая опора: полное руководство

Определение, расположение и функции шарового шарнира

Определение шаровой опоры

Типы шаровых опор

Согласно позиции

Согласно использованию

Согласно проекту

Расположение шарнира

Шаровая опора Функция

Процесс производства шаровых шарниров

Схема шарового шарнира

Детали шарового шарнира

Способы установки шаровых опор

Rose Joint Vs. Шаровая опора

Признаки неисправного шарового шарнира

Признаки отказа шарового шарнира

Что приводит к выходу из строя шаровых шарниров?

Как проверить шаровые шарниры на износ

Общие вопросы о неисправности шаровых шарниров

Вопрос 1. Каковы опасности вождения с неисправным шаровым шарниром или шарнирами?

Вопрос 2. Влияют ли плохие шаровые шарниры на эффективность или комфорт рулевого управления?

Вопрос 3. Легко ли сразу выявить симптомы неисправного шарового шарнира?

Причины износа шаровых опор. Факторы, влияющие на износ | Рычаги.бай
