Шаровая опора

В результате втулка вырабатывается, и получаем помимо вращения шара еще и поступательные движения, которые проявляются в виде стука при езде по кочкам. В зависимости от степени износа шаровой опоры, помимо стука, неисправность будет проявляться в неравномерном износе шин, в неустойчивом движении автомобиля по прямой, в скрипе подвески при езде по кочкам.

Так как на дорогах нашей страны луж и ям все еще предостаточно, то маловероятно что шаровая опора погибнет своей смертью, т.е. от естественного износа. Срок службы шаровой опоры зависит от многих факторов и может колебаться от 15-20 до 100-120 тыс. км.

Обнаружить неисправную деталь можно без специального инструмента, понадобится только свободный доступ к узлу подвески и помощник, который должен будет раскачивать колесо, создавая нагрузки на испытуемые узлы. Для создания помощником большего усилия на узел, можно попросить его делать последовательные движения – ногой давит на верхнюю часть колеса, после тянет кузов машины на себя. Если есть люфт в подвеске данного колеса, то он будет, как минимум, ощущаться ногой в виде стуков. Для определения источника стука надо положить ладонь на подозрительный узел (будь то одна из шаровых опор или болт крепления краба,) а пальцы на связуемый узел, и попросить помощника покачать, если есть люфт, то в большинстве случаев он отчетливо чувствуется рукой. По такому же принципу ищется люфт рулевых тяг и наконечников, только колесо качать не надо, в место этого помощник должен покрутить рулем короткими движениями создавая нагрузку для шарниров. Более точные значения люфтов можно определить только при помощи специального инструмента.

Если люфт обнаружен, надо менять! Если есть возможность, то замену следует производить оригинальными деталями от производителя. Да, это дорого, да часто приходится ждать заказ у поставщика, но оригиналы как правило служат долго и надежно. Но опять же – оригинал оригиналу рознь, как угадаешь. Часто, для популярных машин, встречаются китайские подделки которые после недельной эксплуатации дают люфт и чтоб не попасть на подделку, как правило, надо покупать у хорошо зарекомендовавших себя поставщиков.

На рынках имеется большое количество деталей заменителей, здесь тоже цены на порядок ниже оригинала, но качество зависит от совести производителя и перекупщика который жаждет насладиться максимальной накруткой на дешевые или даже забракованные на производстве запчасти. В этом случаи тоже следует иметь информацию о качестве деталей.

Ну а что же делать если необходимые запчасти уже как десять лет не выпускаются и если даже очень постараться, то найти замену разбитой шаровой не получается? Тогда остается вариант восстановления детали, и варианты тут могут быть разные…



Кризис, разразившийся в мире и затронувший практически все слои населения, подтолкнул автовладельцев к поиску более дешевых запасных частей т.н. лицензионных и одновременно направил инженерную мысль в тему восстановления узлов и агрегатов.

Не будем вдаваться в тонкости формирования цен на лицензионные китайско-азиатские запасные части (хорошее дешевым не бывает), а остановимся на восстановлении подвески

На сегодняшний день существуют две основные технологии:

– механическая разборка шарового элемента с заменой изношенных деталей

-безразборное восстановление по технологии SJR

В свою очередь каждый из этих двух видов технологий имеет свои нюансы и тонкости, которые обусловлены используемыми материалами, технической оснащенностью и квалификацией исполнителей

В рамках нашего обзора попробуем разобраться в плюсах и минусах обеих технологий

Выход из строя шаровой опоры происходит из-за механического износа пластикового вкладыша в паре трения металл-пластик, по мере истирания которого образуется увеличивающийся в геометрической прогрессии зазор, приводящий к образованию люфтов и, как следствие – стук подвески. Основная идея восстановления – добиться плотного облегания шара пальца вкладышем с сохранением плотной посадки в теле рычага. Это порождает бесконечное разнообразие технических решений.

Более универсальная технология – технология SJR, эффект от применения которой тот же, что и удар молотком, но спектр восстанавливаемых шаровых значительно шире. При впрыскивании под давлением любого пластика в засверленное отверстие, расплавленная масса призвана заполнить зазоры между телом рычага и заводским вкладышем, однако на практике удается загнать очень небольшое количество массы, которая застывая, образует уплотняющую шайбу размером с двухкопеечную монету на задней части заводского вкладыша.

Неоспоримым достоинством этих двух методов является простота и скорость процесса, отсутствие требований к квалификации исполнителя и минимум оборудования и оснастки. Главный недостаток  заключается в том, что желаемый эффект получается только на шаровых имеющих незначительный износ, отсутствие механической деформации и коррозии шара пальца. Кроме того пора привыкнуть к тому, что восстанавливать все чаще приходится не немецкие запчасти, в которых и новый вкладыш не работал, а уж уплотнять его и подавно смысла нет

Поскольку 70% рычагов, которые попадают на восстановление, имеют критический износ, то вышеописанные терапевтические методы попросту неэффективны. Как же восстановить в хлам убитую шаровую? Вскрытие покажет!

Механическая разборка позволяет реально оценить состояние всех составляющих шаровой опоры. Технические решения, применяемые при механической разборке, хотя и кажутся разными, но принципиально условно подразделяются на два вида: разборка под «гайку» и разборка под завальцовку.

«Гайка» в чем-то копирует технологию, применяемую в МТЗ, где можно раскрутить  наконечник, взять новый ремкомплект, и получить практически новое изделие. Очень удобно, практично, но всегда есть «но». В основной массе тела рычага не хватает для размещения всех компонентов, поэтому приходится приваривать к рычагу трубу с нарезанной резьбой. В рычагах из силумина этот метод приобретает поистине уродливые формы в виде наваренной аргоном лепешки, про чугунные рычаги можно даже не рассуждать. Еще один существенный минус исключающий применение этого метода в некоторых случаях, это изменение геометрических размеров за счет привариваемой части, которая может создать проблемы, как при установке, так и в процессе работы подвески. Если рассматривать рычаги с обратным пальцем, например нижний рычагAUDI Q7, то там этот метод неприемлем по умолчанию.

Завальцовка применима практически во всех случаях, поскольку геометрические размеры не изменяются, внешний вид рычага вполне презентабельный, однако для качественной, а главное безопасной эксплуатации необходимо жесткое соблюдение технического регламента и наличие соответствующего оборудования

Теперь о том, что внутри: основная масса восстановителей, не обремененная оборудованием, работает на бэушных вкладышах, для приведение которых в рабочее состояние применяются разнообразные подмотки, резиновые шайбы и прочие уплотнения, и весь этот винегрет заклепывается под молоток. Более продвинутые реставраторы используют капролоновые вкладыши, состоящие из двух частей: центрирующей шайбы и пятки, по которой скользит палец, обеспечивая плавный ход пальца за счет стабильных характеристик материала. Капролон – это полиамид 6,но в виде прутков отлитых в заводских условиях и работа с ним не требует специальных знаний в области литья пластмасс. Для работы с ним достаточно токарного станка и определенной квалификации токаря. Конструкция вкладыша напоминает заводской вкладыш несущего рычага от Mercedes W220 и вполне жизнеспособна, но температурные режимы всех полиамидов до +70, а в жаркие месяцы температура в зоне работы шаровой иногда превышает этот параметр, что приводит к появлению скрипов и подклиниванию пальца

Современная технология литья вкладыша в ремонтный размер позволяет добиться параметров порой превосходящих «оригинал», но требует очень дорогой оснастки и наличия серьезного парка станков,  включающего в себя токарные, фрезерные, шлифовальные, заточные станки и литейные машины. Даже используя те же материалы, что и официальные поставщики на конвейер BMW, можно добиться лучших результатов за счет превосходства ручной сборки над автоматической линией. Допуски и посадки шарового узла можно сделать меньше и таким образом увеличить ресурс работы узла. Очень велик соблазн подпрессовать вкладыш большего размера и максимально уплотнить посадку пальца в надежде увеличить ресурс рычага до полного износа автомобиля. И действительно, пробег 30-40 тысяч, а палец руками не повернуть! Вроде все хорошо, но руль не возвращается и по езде «не тот комфорт» и периодически гайки отворачиваются.

Резюмируя этот краткий обзор можно сказать, что восстановление подвески – это достойная альтернатива новым запасным частям.

Почему важно следить за шаровыми опорами?

Во время кризиса и ожидающегося дефицита запчастей особенно важно следить за техническим состоянием автомобиля, потому что выход из строя одной маленькой детали может привести к большим проблемам и дорогостоящим ремонтам.

Pixabay

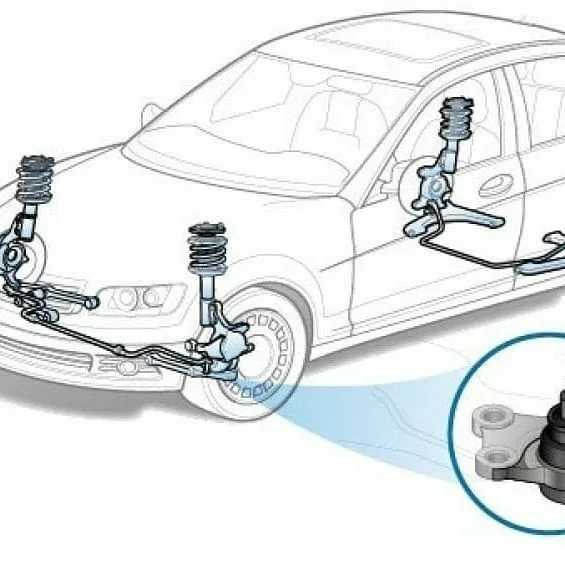

Шаровые опоры представляют собой шарнирные детали, которые устанавливаются в передней подвеске и соединяют ступицы колеса с рычагами подвески. Этот шарнир, позволяющий колесу поворачиваться в горизонтальной плоскости и не дающий ему смещаться по вертикали.

Чаще всего у легковых автомобилей с передней подвеской в конструкции есть две шаровые опоры — по одной на колесо. Передняя подвеска внедорожников может иметь до четырех шаровых опор на оси, две нижних и две верхних. Иногда встречаются автомобили, в конструкции которых есть три шаровые опоры в передней подвеске.

Как определить, что шаровая опора исчерпала свой ресурс и нуждается в замене?

  • Стук колеса при движении автомобиля. Возможно, вы слышите этот звук при начале движения и чувствуете вибрацию на большой скорости.
  • Неравномерный износ покрышек. С той стороны, где шина имеет подозрительно большой износ, стоит проверить состояние шаровой опоры.
  • Виляние машины на ровной дороге. Иногда это случается от дефекта покрытия полосы, так называемой колейности, но если вы замечаете, что машина слишком часто виляет передней частью, то это может быть признаком износа шаровой.
  • Скрип при входе в поворот. Это явление может сопровождать выход из строя шаровой опоры не всегда.
  • Изменение траектории движения при торможении. Это уже довольно верный признак того, что изношенный шарнир шаровой опоры имеет слишком большой люфт, что уже становится небезопасным.
  • Руль при движении прямо немного повернут в ту или иную сторону. Иногда это может быть также результатом люфта в наконечниках рулевой рейки или износа сайлентблоков подвески, в любом случае есть смысл продиагностировать всю переднюю подвеску.

РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ

Выход из строя шаровой опоры рычага подвески — это серьезная неисправность, и ничего хорошего не будет, если она произойдет при движении автомобиля. Разрушение опоры на небольшой скорости приведет к развороту колеса наружу, что неминуемо приведет к завалу автомобиля набок. Если такое произойдет на высокой скорости, то это может привести к полной потере управления и катастрофе.

Проверить состояние шаровых опор можно несколькими способами:

  1. Установите автомобиль на площадке с твердым покрытием, поднимите машину домкратом и снимите переднее колесо. Подставьте под нижний рычаг деревянную или металлическую подставку и немного опустите автомобиль домкратом — это нужно для сжатия пружины подвески. Перемещайте руками цапфу колеса сверху вниз, чтобы определить наличие или отсутствие люфта в шаровой опоре. При этом способе можно проверить состояние пыльника со всех сторон на предмет целостности: если он порван, то шаровая опора, скорее всего, износилась.

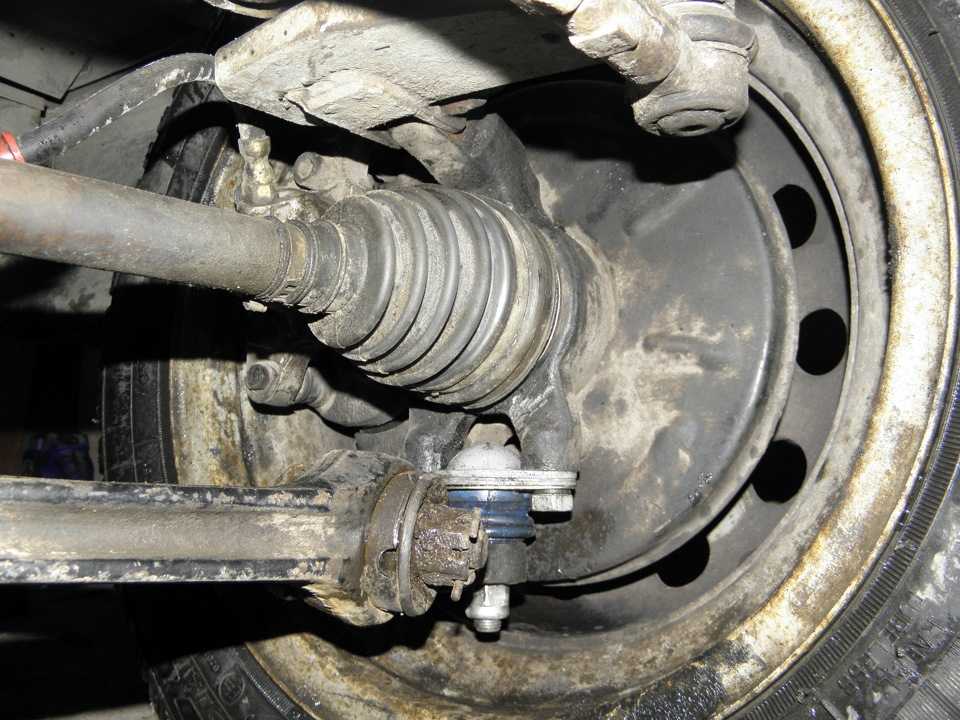

  2. На эстакаде или из смотровой ямы также можно проверить шаровую опору, причем этом можно очень быстро при помощи монтировки. Когда машина стоит на месте, то пружины подвески сжаты под тяжестью автомобиля. Нужно вставить монтировку между цапфой и рычагом, а затем покачать монтировкой вниз — вверх. Если будет заметен люфт, то это признак неисправности шаровой опоры.

В качестве дополнительного метода проверки уже

снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если верхний конец шарнирного пальца опустится вниз под собственной тяжестью, то это означает, что ресурс детали почти или полностью исчерпан.

Важно то, что если в конструкции вашего автомобиля шаровых опор много, то менять рекомендуем только ту, которая вышла из строя. Быстрее всего детали подвески выходят из строя на правой стороне, потому что это колесо чаще ездит по неровной обочине и испытывает воздействие вибраций и получает больше ударов от выбоин на дороге. Остальные могут еще служить довольно долго.

Помните, что после замены одной или нескольких шаровых опор необходимо выполнить процедуру регулировки развала — схождения.
