поиск неисправностей в системе зажигания автомобиля

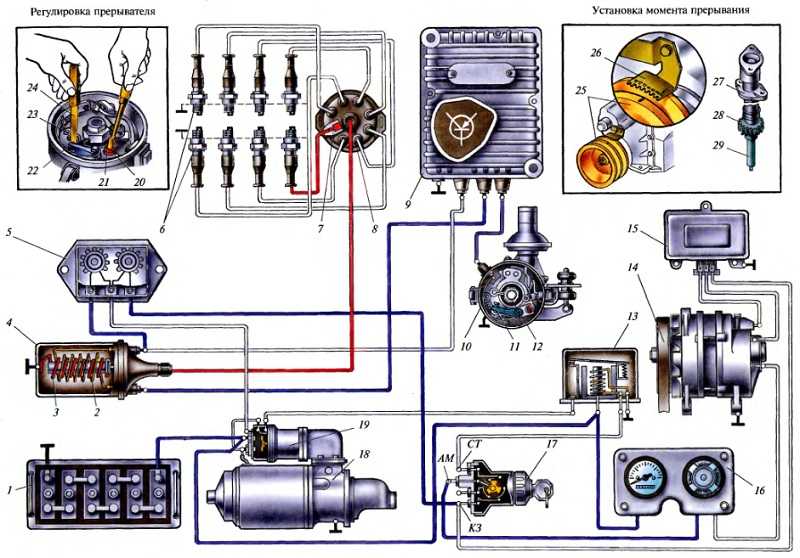

Неисправности системы зажигания автомобиля неприятны тем, что любая из них, всегда сопровождается серьезными перебоями в работе двигателя или полной его остановкой. Главный признак неисправности системы зажигания – полное отсутствие или “слабая” искра между электродами свечей зажигания. Что делать если нет искры, и где её искать? Об этом и не только читайте в нашем материале.
Чаще всего искра пропадает именно в тот момент, когда нужно куда-либо ехать. Чтобы не толкать машину в ближайший автосервис, важно понимать, от чего зависит работа системы зажигания, тогда и поиск пропавшей искры не вызовет особых затруднений.
В конце этой статьи смотрите видео-инструкцию по поиску искры в системе зажигания автомобилей ВАЗ.
А ниже мы предлагаем познакомиться с алгоритмом поиска пропавшей искры в системе зажигания автомобиля.
Почему нет искры на свечах зажигания?
Причин отсутствия искры на свечах зажигания может быть несколько.
Чаще всего виновниками неисправности являются:
- Аккумуляторная батарея;
- Высоковольтные провода;
- Катушка зажигания;
- Распределитель зажигания;
- Неисправности в цепи низкого напряжения.
Также особое внимание при отсутствии искры следует уделить проверке качества контактов и электрических соединений элементов системы зажигания. Проверить состояние контактов можно просто потеребив их рукой.
Внимательно осмотрите провода и блоки системы зажигания – при обнаружении на них грязи, масла или воды, их обязательно нужно протереть сухой тряпкой. После этого попробуйте завести двигатель, возможно, что на этот раз он заведется.
Проверка аккумуляторной батареи
Явным признаком проблем с аккумулятором является глухой и тихий сигнал «клаксона». Также при проблемах с АКБ во время вращении стартера, как правило, гаснут контрольные лампочки на панели приборов. В таком случае причиной отсутствия искры может быть плохой контакт на клеммах или низкий заряд батареи.
- Если клеммы окислены, их необходимо зачистить и плотно затянуть. Кроме того, можно использовать графитовую смазку, которая надежно защитит контакты от окисления в будущем.
- В случае разряда аккумуляторной батареи, её необходимо зарядить при помощи зарядного устройства.
О том как правильно заряжать автомобильный аккумулятор и обслуживать его читайте в нашей инструкции по зарядке АКБ.
Проверка высоковольтных проводов
Далее стоит осмотреть провода высокого напряжения: они должны иметь аккуратный не “разлохмаченный” внешний вид, без нарушений изоляции, иначе, их придется заменить. Если провода в порядке, тогда можно начинать поиск искры.
Поиск искры рекомендуем начать со свечных проводов. Для этого нужно снять наконечник свечного провода со свечи зажигания и поднести его к «массе» (ближайшей металлической неокрашенной части кузова или двигателя) на расстояние 5-8 мм, после чего, необходимо на несколько секунд включить стартер.
Вращение стартера должно сопровождаться бесперебойной яркой искрой белого цвета с легким голубым оттенком.
При отсутствии искры нужно проверить катушку зажигания. Искра фиолетового, красного или желтого цвета свидетельствует о неисправностях в системе зажигания.
Также стоит отметить, что сами свечи зажигания крайне редко выходят из строя все одновременно. При наличии «искры» в свечных проводах, проверить любую свечу зажигания можно, вывернув её из головки блока цилиндров, и надев на неё свечной провод. Металлической частью свечи прикоснитесь к «массе» автомобиля, и вращая стартер, убедитесь в наличии или отсутствии искры на электродах свечи.
Менять свечи зажигания необходимо в сроки, установленные регламентом технического обслуживания для вашего авто (обычно через каждые 15-25 тыс. км).
Узнать больше о маркировке и калильном числе свечей зажигания можно из нашего материала по этой ссылке.

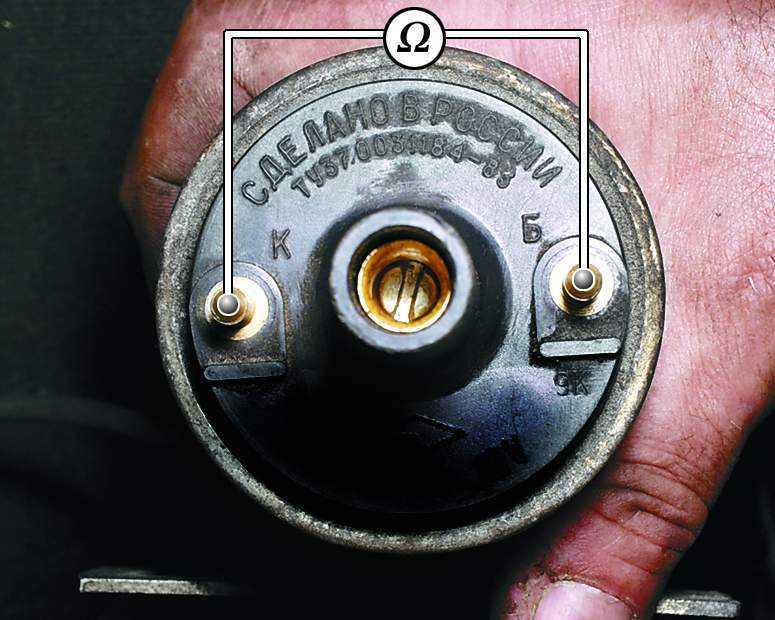

Проверка катушки зажигания
Для проверки катушки зажигания нужно из крышки распределителя-прерывателя вытянуть центральный провод, идущий от катушки.
Вращая стартер, убедитесь в наличие искры от провода, по аналогии со свечными проводами.
- Появление искры указывает на исправность катушки зажигания. В таком случае неисправность следует искать в прерывателе-распределителе.
- Если же из провода искры нет, значит, причина неисправности скрывается или в катушке зажигания, или в цепи низкого напряжения.
При наличии неисправности в катушке зажигания, её следует заменить на новую.
Проверка прерывателя-распределителя зажигания
При подозрениях на неисправность прерывателя-распределителя, необходимо внимательно осмотреть его крышку с внутренней стороны.
- Если крышка в порядке, то просто промойте ее бензином,
- При обнаружении на трещин, крышку нужно будет заменить.
Центральный угольный контакт прерывателя проверяется на предмет “зависания” путем его легко перемещения пальцем.
Изоляция ротора прерывателя-распределителя проверяется на пробой следующим образом:
- Центральный высоковольтный провод расположите с зазором 5-8 мм от электрода ротора,
- После этого рукой замыкайте-размыкайте контакты прерывателя (при этом зажигание должно быть включено).
Появление искр в зазоре указывает на неисправность ротора, который необходимо будет заменить.
Проверка цепи низкого напряжения
Для проверки цепи низкого напряжения можно использовать контрольную лампу на 12 В мощностью до 3 Вт. Лампу подключают с одной стороны к клемме низкого напряжения прерывателя, а с другой – к массе автомобиля.
После этого, нужно вручную замкнуть контакты прерывателя-распределителя и включить зажигание. При исправной цепи низкого напряжения, контрольная лампа должна светиться при размыкании контактов, а при их замыкании – гаснуть.
Если при размыкании контактов лампа не загорается, значит, неисправность скрывается либо в проводах низкого напряжения, либо в первичной обмотке катушки зажигания.
Постоянное свечение лампы, при любом положении контактов, указывает на одну из трёх причин неисправности:
- Сильное окисление контактов прерывателя;
- Обрыв проводка, ведущего от клеммы прерывателя к рычажку;
- Обрыв проводка, соединяющего подвижный диск прерывателя с корпусом.
Если причина неисправности оказалась в окисленных контактах, то их необходимо зачистить, после чего следует отрегулировать зазор.
Видео: поиск искры в системе зажигания ВАЗ 2109
Почему нет искры и что делать?
На чтение 11 мин Просмотров 18.9к. Опубликовано Обновлено
Отсутствие искры — одна из самых распространенных причин, по которой ваш двигатель не заводится. Зацикливание на определенных деталях — хороший способ не найти истинную проблему.
Гораздо более вероятно, что неисправность связана с проводом, разъёмом, заземлением или переключателем, чем непосредственно с компонентом системы зажигания.
Поэтому не сосредотачивайтесь на одной детали, пока проверка не покажет, что она может быть неисправна.
Знание того, что нужно искать при неисправностях зажигания, позволяет принимать правильные решения. Во-первых, мы знаем, что двигатель крутится, но не заводится.
Перед началом любых испытаний всегда полностью заряжайте аккумулятор. Используйте зарядное устройство.
Содержание
Убедитесь, что искры нет
- Отключите топливную систему, сняв предохранитель или реле топливного насоса.
- Вставьте тестер свечей зажигания в штекер и заземлите его на двигатель.
- Попросите кого-нибудь провернуть двигатель и следите за искрой.
Если у вас система зажигания «катушка на штекере» без проводов
- Снимите одну из катушек со свечи зажигания.
- Используйте старую свечу зажигания.
- Тестер свечей зажигания.
- Или даже отвертку в штекере катушки.
- Заземлите на металлическую часть двигателя.
- Попросите кого-нибудь покрутить двигатель и наблюдайте за искрой.
Отсутствие искры указывает на проблему зажигания.
В крайних случаях возможна неисправность блока управления (ЭБУ). В некоторых случаях проблема с ЭБУ может привести к тому, что автомобиль вообще не будет работать. Функции блока управления включают в себя позиционирование коленчатого вала, управление искрой и временем зажигания. Если есть проблемы с тем, как контроллер выполняет эти функции, автомобиль может не работать.
Причины отсутствия искры
Причиной может быть что-то из следующего.
Неисправный датчик положения коленчатого вала (ДПКВ)
Прежде всего, обратите внимание на наличие оборванных, ослабленных или окисленных проводов от датчика к ЭБУ. Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала. Если ДПКВ полностью вышел из строя и вообще не посылает сигнал в блок управления, то контроллер не будет отправлять топливо в форсунки. Это не позволит вам завести машину.

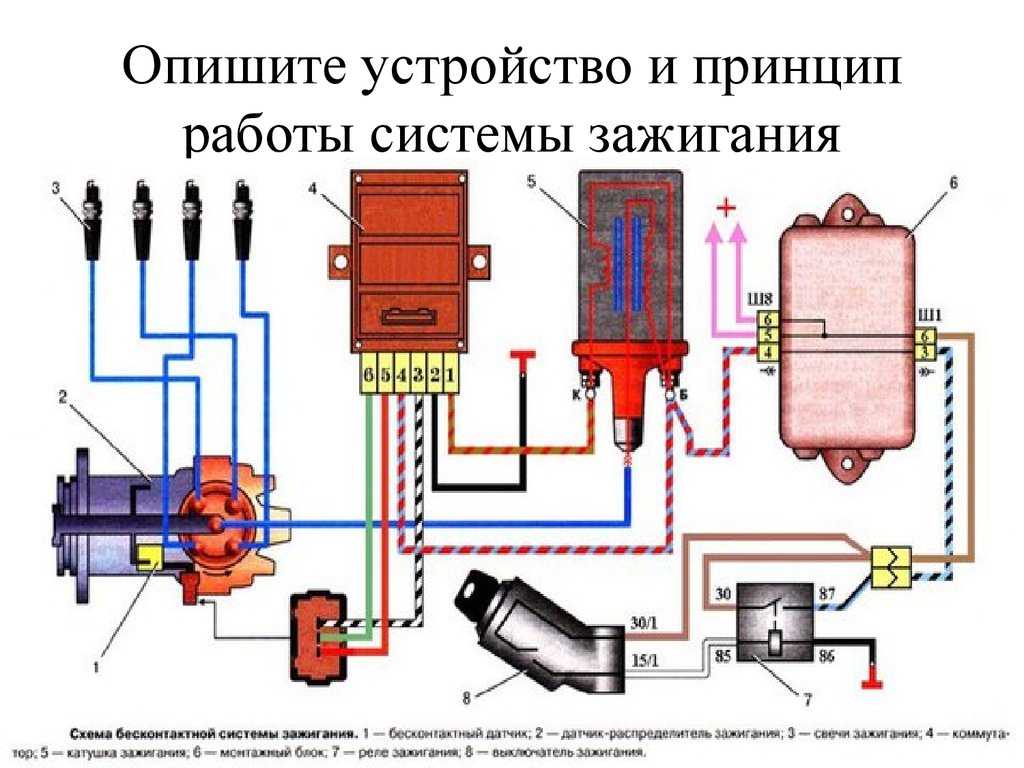

Модуль зажигания
Модули зажигания представляют собой полупроводниковые переключающие устройства, которые обычно используют такую деталь, как транзистор, для включения и выключения тока через первичную обмотку катушки зажигания.
Таким образом, модуль зажигания очень похож на механические контакты. Однако модули зажигания не могут работать в одиночку. Модулю нужен внешний управляющий сигнал.
Если ваш автомобиль неожиданно глохнет во время работы и не запускается снова, это может быть связано со слабым контактом или коррозией электрических соединений в модуле зажигания. В этом случае проверьте ключ зажигания, очистите окисленные клеммы и замените оборванные провода, если необходимо. Еще одна проблема — повреждение от перегрева. Если вы не можете завести автомобиль, вам необходимо проверить модуль управления зажиганием.
Неисправный прерыватель, разрыв ведущей шестерни распределителя, обрыв или коррозия проводов от датчика к модулю зажигания или ЭБУ
Электронные прерыватели зажигания являются компонентом традиционных систем зажигания с электронным распределителем. Они находятся внутри распределителя и функционируют как спусковой механизм для системы зажигания, чтобы произвести искру.
Катушка прерывателя контролирует вращение распределителя и запускает систему зажигания.
Кроме того, искру нужно произвести в оптимальный момент времени для лучшей производительности двигателя.
Поскольку прерыватель зажигания, по существу, функционирует в качестве переключателя активации для всей системы зажигания, при выходе из строя он может значительно повлиять на работу автомобиля.
Одним из первых признаков плохого срабатывания прерывателя зажигания является двигатель, который глохнет и не перезапускается.
Следовательно, старый или неисправный прерыватель может периодически отключать сигнал, что может привести к остановке двигателя.
Двигатель может просто внезапно заглохнуть, как если бы ключ зажигания был выключен. В зависимости от характера проблемы, иногда автомобиль может быть перезапущен и продолжить движение. Следовательно, эта проблема будет только ухудшаться.
Неисправная катушка зажигания
Катушка зажигания — это устройство, которое берет низкое напряжение и превращает его в мощную искру. Одним из наиболее распространенных симптомов неисправной катушки зажигания является то, что автомобиль некоторое время работает, а затем двигатель автомобиля внезапно глохнет без видимой причины.
Это происходит после того, как катушка зажигания или модуль становятся слишком горячими. Кроме того, ситуация может исправиться после того, как модуль зажигания остынет. В некоторых случаях неисправная катушка зажигания может привести к тому, что автомобиль вовсе не запустится.
Неисправный бегунок или крышка распределителя (трещины или угольные дорожки, которые позволяют искре замыкаться на землю).
Крышка распределителя часто попадает под подозрение. Внутренняя и внешняя поверхность крышки должны быть чистыми. На не должно быть эрозии, а точки контакта не должны иметь ржавчины или коррозии.
Убедитесь, что бегунок находится в рабочем состоянии. В противном случае, это может привести к короткому замыканию напряжения катушки и вызвать неправильное соединение внутри крышки распределителя. Результатом будет пропуски зажигания. Ищите любые трещины или следы углерода в крышке.
Неисправность реле автоотключения ASD
Одним из наиболее распространенных симптомов неисправного реле автоотключения ASD (ASD — automatic shutdown relay) является двигатель, который заводится, но глохнет почти сразу или в случайное время.
Реле ASD подает питание на катушки зажигания автомобиля и топливные форсунки, которые являются одними из наиболее важных компонентов всей системы управления двигателем.
Если ASD имеет какие-либо проблемы, которые мешают его способности подавать питание на форсунки, катушки или любые другие цепи, которые он может питать, то эти компоненты могут не функционировать должным образом, и у вас возникнут проблемы. Автомобиль с неисправным реле ASD может заглохнуть сразу после запуска или случайно во время работы.
Неисправный выключатель зажигания
Обычно, когда вы вставляете ключ в замок зажигания и поворачиваете его, у вас будет три положения:
- Первая позиция — положение «выключено».
- Вторая позиция — положение «включено», когда загораются лампочки приборной панели.
- Третья позиция — режим запуска, при котором вы поворачиваете ключ, чтобы фактически запустить двигатель.
Одним из основных признаков неисправности ключа зажигания является то, что приборная панель не горит во втором положении.
Блок управления
Подозревайте ЭБУ только в крайнем случае, когда исключены все остальные варианты.
Если все другие компоненты работают нормально, у вас может быть неисправность ЭБУ. На этом этапе вы должны рассмотреть вопрос о передаче вашего автомобиля профессионалу для диагностики проблемы.
Как проверить наличие искры?
Чтобы убедиться, что двигатель не запускается из-за отсутствия искры, вы можете выполнить одно из следующих действий.
Напряжение зажигания опасно! Не держитесь и не прикасайтесь к проводу свечи зажигания во время запуска двигателя.
Если на свечи зажигания приходят провода, отсоедините один из них от свечи и поместите конец провода рядом с металлической поверхностью на двигателе. Вставьте небольшую крестообразную отвертку, небольшой болт или гвоздь в конец провода (наконечник), чтобы обеспечить токопроводящий путь. Затем покрутите двигатель и проверьте искру между отверткой, болтом или гвоздём в наконечнике свечного провода и корпусом двигателя.
Если искры нет, значит проблема с зажиганием.
Еще один вариант. Отключите свечной провод и вставьте в него старую свечу или тестер зажигания. Поместите свечу зажигания на металлическую поверхность двигателя или заземлите тестер свечи зажигания. Затем покрутите двигатель. Отсутствие искры указывает на проблему с зажиганием.
Если у вас на каждую свечу приходит своя катушка зажигания, отсоедините одну из катушек от свечи и вставьте старую свечу зажигания, тестер свечей или отвертку в конец катушки. Заземлите свечу или тестер свечи на двигатель, затем проверните двигатель и проверьте искру. Отсутствие искры говорит о проблеме с зажиганием.
Видео о том, как проверять искру на инжекторном двигателе:
Распылите немного аэрозоли «Быстрый старт» в дроссельную заслонку (ВНИМАНИЕ: жидкость «Быстрого старта» чрезвычайно огнеопасна!).
Затем проверните двигатель.
Если двигатель запускается — у вас нет проблем с зажиганием. Незапуск двигателя связан с топливом.
Что делать, если нет искры?
Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).
Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).
Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).
Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.
Использование сканера
Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя.
Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).
Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

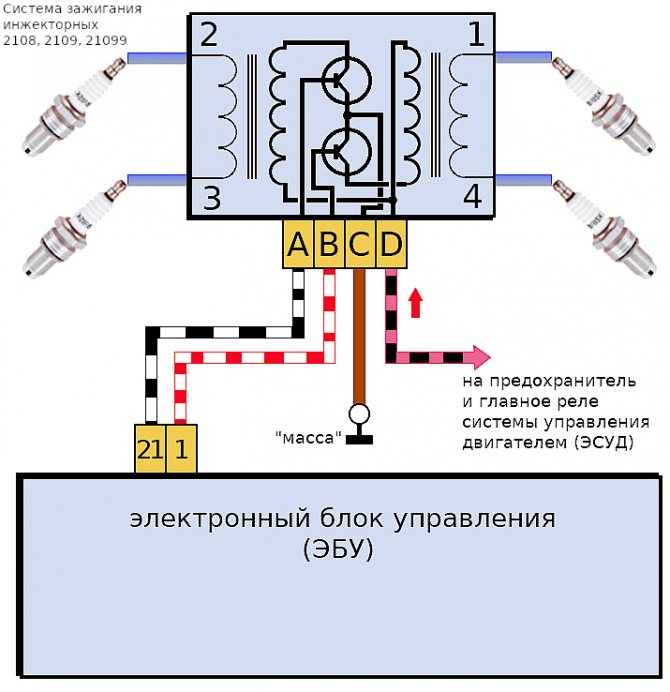

Проверка катушки зажигания
Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.
Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.
Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала.
Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.
Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).
Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.
Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек.
Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.
Проверка датчика коленвала
На большинстве автомобилей неисправный ДПКВ обычно вызывает код неисправности, поэтому используйте диагностический сканер. Или проверьте сам датчик коленвала.
Магнитный ДПКВ
Магнитные датчики коленвала можно проверить, отсоединив электрический разъем и измерив сопротивление между соответствующими клеммами. Если сопротивление не соответствует техническим характеристикам, датчик неисправен и требует замены.
Магнитные датчики положения коленчатого вала вырабатывают переменный ток при запуске двигателя, поэтому проверка выходного напряжения является еще одним тестом, который можно выполнить.
При подключенном датчике измерьте выходное напряжение на клеммах датчика при запуске двигателя. Если вы видите по крайней мере 20 мВ на переменного тока, датчик исправен, то есть, вероятно, неисправность в модуле.
Если выходное напряжение низкое, снимите датчик и осмотрите его конец на наличие ржавчины или мусора (магнитные датчики будут притягивать металлические частицы).
Очистите датчик, переустановите его и проверьте снова.
Убедитесь, что он имеет надлежащий воздушный зазор (если он регулируется), поскольку расстояние между концом датчика и зубчатым венцом или выемками в коленчатом валу будет влиять на выходное напряжение датчика. Если воздушный зазор правильный и выходное напряжение по-прежнему низкое, замените датчик.
ДПКВ на эффектом Холла
Датчики положения коленвала с эффектом Холла обычно имеют три клеммы. Одна — для подачи тока, одна — для заземления и одна — для выходного сигнала. Датчик должен иметь напряжение и массу для подачи сигнала, поэтому сначала проверьте эти клеммы с помощью мультиметра.
Источник: autorepairhelp.usВыход датчика можно проверить, отсоединив модуль DIS и проворачивая двигатель, чтобы убедиться, что датчик выдает сигнал напряжения. Напряжение вольтметра должно меняться каждый раз, когда зубец проходит перед датчиком. При наблюдении на осциллографе вы должны увидеть прямоугольную форму волны.
Отсутствие сигнала говорит о том, что датчик неисправен.
Двигатель не заводится без искры
Дом, Библиотека по ремонту автомобилей, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Индекс Copyright AA1Car
Если двигатель нормально прокручивается, но не запускается из-за отсутствия искры, или глохнет и не запускается из-за отсутствия искры, проблема может быть связана с одной из следующих причин:
* Плохой датчик положения коленчатого вала (CKP) (на двигателях без распределителя), или сломанные, ослабленные или корродированные провода от датчика к PCM.
* Неисправный модуль зажигания (на двигателях, которые имеют распределитель или используют модуль зажигания отдельно от PCM)
* Плохой датчик внутри распределителя (на двигателях с распределителем), ободранная шестерня привода распределителя (общая проблема с пластиковыми шестернями привода распределителя), оборванные, ослабленные или корродированные провода от датчика к модулю зажигания или PCM.
* Плохая катушка зажигания (на двигателях с распределителем и одной катушкой)
* Плохой ротор или крышка распределителя (трещины или нагар, которые позволяют искре замыкаться на массу)
* Неисправен замок зажигания.
КАК ПРОВЕРИТЬ ИСКРУ
Чтобы убедиться, что ваш двигатель не запускается из-за отсутствия искры, вы можете выполнить одно из следующих действий для проверки наличия искры:
ОСТОРОЖНО: Вторичное напряжение зажигания может привести к поражению электрическим током. НЕ держите и не прикасайтесь к проводу свечи зажигания во время запуска двигателя.
Если ваша система зажигания работает, вы должны увидеть сильную горячую искру на свечах зажигания при запуске двигателя.
Если в вашем двигателе есть провода свечи зажигания, отсоедините один из проводов свечи зажигания от свечи зажигания и поместите конец провода рядом с металлической поверхностью двигателя.
Снимите провод со свечи и вставьте старую свечу зажигания или тестер для свечей зажигания в конец провода (чехол свечи). Поместите свечу зажигания на металлическую поверхность двигателя или заземлите тестер свечи зажигания на двигатель. Затем проверните двигатель, чтобы проверить наличие искры. Отсутствие искры свидетельствует о проблеме с зажиганием.
Если двигатель имеет систему зажигания с катушкой на свече без проводов свечи зажигания, снимите одну из катушек со свечи зажигания и вставьте старую свечу зажигания, тестер для свечей зажигания или отвертку в конец катушки. Заземлите свечу зажигания или тестер свечей зажигания на двигатель, затем проверните двигатель и проверьте наличие искры.
Распылите небольшое количество аэрозольной пусковой жидкости в дроссельную заслонку ( ОСТОРОЖНО: Пусковая жидкость легко воспламеняется!). Затем заведите двигатель. Если двигатель запустится, у вас НЕ будет проблем с зажиганием. Незапуск связан с топливом.
ДИАГНОСТИКА ОТСУТСТВИЯ ИСКРЫ
Если в двигателе нет искры, проверьте напряжение на положительной клемме катушки при включенном зажигании.
Если напряжение есть, проблема на стороне срабатывания катушки (датчик коленчатого вала, модуль зажигания или первичная цепь проводки).
Если на катушке НЕТ напряжения, проблема со стороны питания (замок зажигания или цепь проводки зажигания).
Если на катушке есть напряжение, проблема может быть в плохом проводе выхода высокого напряжения от катушки к трамблеру, волосяной покров
трещины в выходной стойке катушки или трещины или следы нагара внутри крышки распределителя или на роторе.
СКАНЕР ДИАГНОСТИКА ЗАЖИГАНИЯ
Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и посмотрите на сигнал оборотов при запуске двигателя. Нет сигнала? Проблема либо в плохой датчик трамблера (на двигателях с распределителем), ободранная ведущая шестерня распределителя (часто с пластиковыми шестернями), плохой датчик положения коленчатого вала (на двигателях без распределителя), неисправность проводки (обрыв или короткое замыкание провода, ослабленный или корродированный разъем проводки).
Если горит индикатор Check Engine, используйте диагностический прибор для проверки кодов неисправностей, связанных с зажиганием. Любые коды, связанные с катушкой (от P0351 до P0358), потребуют проверки катушки (катушек). Коды пропусков зажигания говорят о необходимости проверки свечей зажигания и/или проводов свечей зажигания.
ПРОВЕРКА КАТУШКИ ЗАЖИГАНИЯ
Катушки зажигания в системах зажигания DIS функционируют так же, как и в обычных системах зажигания, поэтому проверка практически не отличается.
Но симптомы управляемости, вызванные слабой катушкой или мертвой катушкой, будут ограничены одним или двумя цилиндрами в системе зажигания DIS с неисправной катушкой, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.
Большинство проблем с запуском DIS вызваны неисправным датчиком положения коленчатого вала.
Многие системы DIS используют схему «отработанной искры», когда одна катушка зажигает пару свечей зажигания, расположенных друг напротив друга в порядке зажигания. Другие, в том числе более новые системы с катушкой над свечой, имеют отдельную катушку для каждой свечи зажигания.
Отдельные катушки DIS испытываются практически так же, как катушки зажигания с эпоксидным наполнением (квадратного типа). Во-первых, изолируйте блок катушек, отсоединив все провода. Установите омметр на нижний диапазон и при необходимости выполните повторную калибровку. Подсоедините провода омметра к первичным клеммам катушки зажигания и сравните показания первичного сопротивления с техническими характеристиками (обычно менее 2 Ом).
Затем подключите провода омметра к клеммам вторичной обмотки катушки и сравните показания вторичного сопротивления с техническими характеристиками (обычно 6000-30000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и нуждается в замене.
Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения катушек, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через провода свечей, а не на вторичных клеммах катушек. Просто не забудьте добавить максимальное сопротивление 8000 Ом на фут для проводов вилки.
ПРОВЕРКА МОДУЛЯ DIS И ДАТЧИКА
Вот небольшой трюк, который буквально покажет вам, работает ли модуль зажигания DIS и его цепь датчика коленчатого вала: подключите галогенную фару к лепестковым клеммам, которые соединяют модуль DIS с катушками. Здесь рекомендуется использовать налобный фонарь, поскольку он создает большую нагрузку на модуль, чем контрольная лампа. Если фара мигает при запуске двигателя, модуль DIS и цепь датчика положения коленчатого вала функционируют.
Значит проблема в катушках.
Если фара не мигает или на модуль или блок катушек не подается напряжение при прокручивании двигателя, проблема, скорее всего, в цепи датчика коленчатого вала. На большинстве автомобилей неисправный датчик положения коленчатого вала обычно устанавливает код неисправности, поэтому используйте сканер для проверки кода. Или проверь сам датчик коленвала.
Магнитные датчики коленчатого валаможно проверить, отсоединив электрический разъем и проверив сопротивление между соответствующими клеммами. Если сопротивление не соответствует спецификации, датчик неисправен и его необходимо заменить.
Магнитные датчики положения коленчатого вала вырабатывают переменный ток при вращении коленчатого вала двигателя, поэтому проверка выходного напряжения является еще одним тестом, который можно выполнить. При подключенном датчике считайте выходное напряжение на соответствующих клеммах модуля, прокручивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, в модуле.
Если выходное напряжение низкое, снимите датчик и осмотрите его конец на наличие ржавчины или мусора (магнитные датчики будут притягивать частицы железа и стали). Очистите датчик, переустановите его и повторите проверку. Убедитесь, что он имеет надлежащий воздушный зазор (если он регулируется), потому что расстояние между концом датчика и тормозным колесом или выемками на коленчатом валу будет влиять на выходное напряжение датчика. Если воздушный зазор правильный, а выходная мощность по-прежнему низкая, замените датчик.

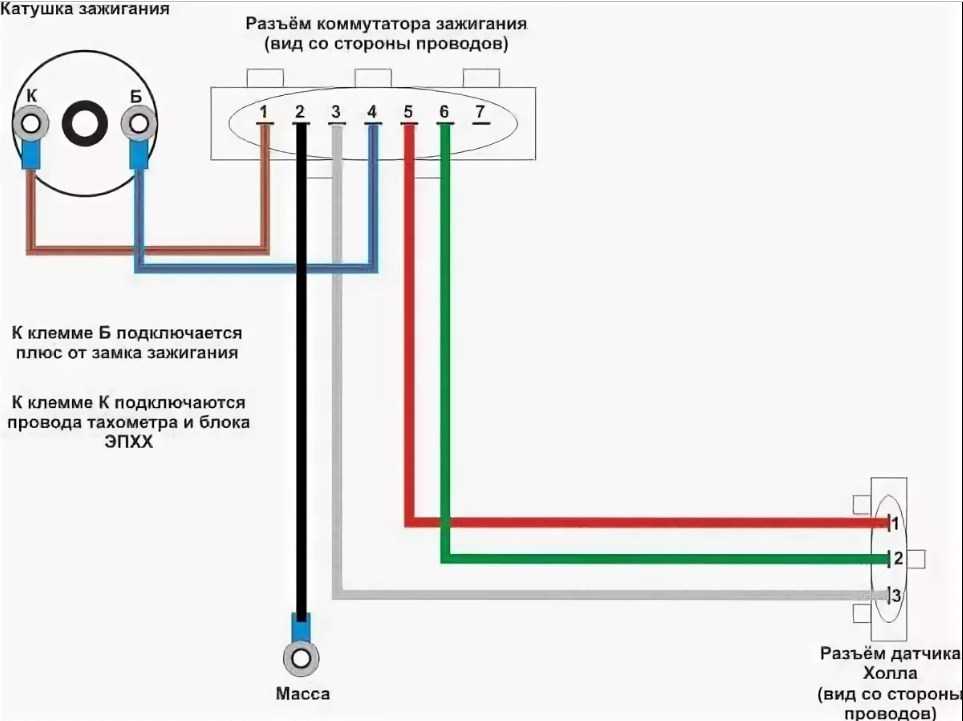

обычно имеют три контакта; один для подачи тока, один для земли и один для выходного сигнала. Датчик должен иметь напряжение и заземление для подачи сигнала, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив модуль DIS и запустив двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда створка затвора проходит через переключатель на эффекте Холла.
При наблюдении на осциллографе вы должны увидеть прямоугольную форму сигнала. Никакой сигнал не сказал бы вам, что датчик неисправен.
При поддержке CarleySoftware.com
Другие статьи о зажигании:
Положение CKP SensorsTechnology Technology
Не пренебрегайте свечами свечей
Почему зажигания зажигания все еще необходимо заменить
, анализируя зажигание зажигания
Устранение неполадок.
Распределительные системы зажигания
Системы зажигания Coil-Over-Plug
Диагностика двигателя, который не заводится
Дополнительные советы по поиску и устранению неисправностей автомобиля, который не заводится
Щелкните здесь, чтобы просмотреть дополнительные технические статьи Carley Automotive
Будьте уверены посетить другие наши веб-сайты:
AA1Car Automotive Diagnostic & Repair Help
Auto Repair Yourself
Carley Automotive Software
OBD2HELP
Random-Misfire
ScanToolHelp
КОДЫ НЕИСПРАВНОСТЕЙ
РЕШЕНО: Автомобиль не заводится, но крутит, нет искры — 1991-1996 Toyota Camry
269046
Третье поколение Toyota Camry на всех рынках за пределами Японии.
1991-1996 годы также назывались автомобилями Camry серии XV10.
77 вопросов Посмотреть все
эдбурак @эдбурак
Рем: 61
2
2
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Модель: 1991 Camry DX 4 цилиндра All Trac
Вождение и машина просто отрезаны, отбуксированы домой.
Нет искры на свечах. Напряжение на распределителе и воспламенителе. Катушка проверена на сопротивление, заменена катушка. Заменил реле EFI, главное реле двигателя, воспламенитель и распределитель, не заводится. Машина простояла несколько дней и сразу же завелась, проехав 2 мили, вернувшись домой, снова заглохла, крутит, но не заводится. отрезать . Проверил все предохранители
Ответил! Посмотреть ответ У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 5
Отмена
Выбранное решение
Джимфиксер @jimfixer
Реп: 102k
18
187
302
Опубликовано:
Опции
- Постоянная ссылка
- История
вы можете проверить модуль зажигания в распределителе, это была обычная проблема в 91 и 92 проверьте жгут проводов, который ведет от модуля к распределителю и пощупайте провода на наличие внутренних разрывов. Надеюсь, это поможет
Был ли этот ответ полезен?
Да №
Оценка 8
Отменить
Луис Гудино @луисгудино
Рем: 13
1
Опубликовано:
Опции
- Постоянная ссылка
- История
Ваша проблема может быть совершенно не связана с этим, но у меня был грузовик Chevy Silverado, который глох при движении. и так же, как и вы, я заменил катушку, крышку трамблера и бегунок и ничего. наконец, после дальнейшего поиска неисправности, оказалось, что это жгут проводов на замке зажигания. что происходит, когда вы включаете зажигание… есть провод, который посылает напряжение на катушку и, в свою очередь, на распределитель, который подает искру. Надеюсь, это, по крайней мере, поможет вам устранить неполадки, удачи!
Был ли этот ответ полезен?
Да №
Оценка 1
Отменить
Алекс @гуэро
Рем.
: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
Моя Toyota Camry 94 не заводится и разряжает аккумулятор, когда я поворачиваю ключ, свет на приборной панели гаснет, так что мне проверить, кто-нибудь поможет мне с этим
Был ли этот ответ полезен?
Да №
Оценка 0
Отменить
Кэрол Смит @carolsmith59361
Рем.: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
Включите ключ и нажмите на болт гармонического балансира, чтобы ECM мог заново обучиться. Примечание. Для фактического запуска может потребоваться до 50 пусков.
Был ли этот ответ полезен?
Да №
Оценка 0
Отменить
Исела Рохас @iselarojas
Рем.: 1
Размещено:
Опции
- Постоянная ссылка
- История
То же самое произошло с моей камри 95 .
