Подключение розетки для прицепа

Европейская и отечественная разводка

Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против.

Список лучших производителей: Bosal. Я совсем не против того, чтобы вы читали мои материалы. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

ИГОРЬ Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. Гаечные ключи и отвертки.

Если визуально они совпадают, можно пробовать присоединить одно к другому. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Спасибо за ответ.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.


Рассмотрим возможные способы подключения розетки фаркопа. Подпишитесь на обновления и получайте статьи на почту! Нужно поступить куда проще. Рубрика: Тюнинг Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. Вместе с габаритными огнями или вместе с каким сигналом?

Рисунок 5. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Всё равно не понимаю зачем он и зачем его выводить через 3-й разъем, если все лампы запитываются массой через корпус прицепа, а корпус и так берет массу через шар.

ЛАДА НИВА 21214 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

Подключаем розетку фаркопа к машине

Она лишь еще больше вас запутает и загонит в тупик.

Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Все компоненты качественно соединены. Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. В этом случае распиновку делают универсальным способом.

Поделиться с друзьями: Вам также может быть интересно. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите.

Понравилась статья? Зеленый — правый поворот-сигнал. Сине-белый — гнездо, которое остается запасным; сюда можно подключать сигнал-провод.

Максим Может быть необходимо использовать смарт коннект, а у Вас он не установлен. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем. Габаритные огни черный. Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами.

Способы подключения розетки фаркопа

Подключаем розетку фаркопа к машине Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Олег Рисунок 3.

Но не стоит забывать, что современные машины ушли далеко вперед. Это означает, что подключив прицеп к автомобилю, у кого проводка сделана по стандарту, фонари гореть не будут. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать. На некоторых американских автомобилях используются четырехпиновые розетки. Как подключить розетку фаркопа Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа.

ВАЗ 2110 ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА

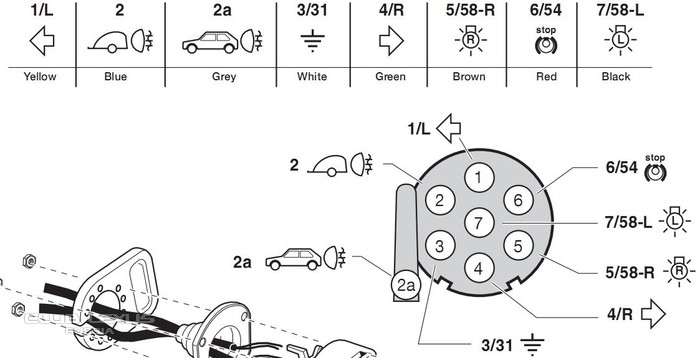

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов ГОСТ 9200-76 стр. 10 (11)

Сигнал

Сечение провода

1

L

Желтый

Желтый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Правый габарит и подсветка номера (иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться.

Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

Схема подключения прицепа к автомобилю своими руками: распиновка розетки фаркопа

Фаркоп или тягово-сцепное устройство это неотъемлемая составляющая любого современного авто, которое используется с прицепом. Казалось бы, в установке фаркопа и его подключении нет ничего сложного, но для того, чтобы оптика прицепа работала нормально, необходимо правильно соединить все провода. Схема подключения прицепа распиновка розетки фаркопа, а также инструкция по установке этого устройства представлены ниже.

Особенности установки фаркопа

Как правильно провести монтаж и подсоединение устройства в своем автомобиле, как подключить вилку на 7 контактов к проводке?

Перед тем, как осуществить присоединение блока согласования для фаркопа Смарт Коннектор, нужно произвести монтаж устройства, рассмотрим процесс установки к автомобилю:

  1. Машина в первую очередь загоняется на яму, обесточивается электрика в авто, для этого снимите клеммы с аккумулятора.
  2. Затем из багажного отделения нужно убрать абсолютно все, включая запаску, огнетушитель, аптечку и т.д. Демонтируйте пластиковую облицовку.
  3. Далее, тягово-сцепное устройство нужно подставить к месту установки устройство надо зафиксировать на месте, а также пометить места, где будут вмонтированы фиксаторы на фаркоп. В тех местах, где будут крепления, следует просверлить отверстия. Чтобы устройство на прицеп не прогнило раньше срока, рабочие поверхности нужно обработать специальным антикоррозийным веществом.
  4. Для крепления используется болты с шайбами, зафиксируйте их как можно более прочно, чтобы не было зазоров и люфта.
  5. На внутренней части багажного отсека, а также снизу лонжерона, следует просверлить еще два отверстия. Специалисты рекомендуют использовать при установке специальные усиливающие накладки, таким образом, крепление устройства будет более надежным, а нагрузка на кузов менее высокой.
  6. После этого производится монтаж болтов и накладок. Затем остается произвести подключение тягово-сцепного устройства. Для этого вам потребуется распиновка розетки фаркопа на 7 контактов. Кстати, схема подключения фаркопа к 7-контактной розетке должна идти в комплекте (автор видео канал Фаркопыч).

Как можно подключить розетку?

Подключение электрики фаркопа к разъему может быть осуществлено в соответствии с одной из схем либо стандартной, либо универсальной. В данном случае все зависит от конструктивных особенностей самой машины, фаркопного устройства и прицепа. Если необходимость установки и соединения элементов в разъем фаркопа возникает у вас впервые, то лучше всего обратиться за помощью к специалистам. Предлагаем ознакомиться с каждой из схем.

Стандартный способ

Если схема подключения для фаркопа своими руками не предусматривает наличие в авто согласущего блока, то придется работать с имеющейся проводкой. Таким образом, подключение розетки фаркопа не требует использования дополнительных разветвителей. Иными словами, для того, чтобы розетка фаркопа была включена должным образом, потребуется вмешаться в бортовую сеть авто и правильно соединить кабеля для работы фар. В зависимости от конструктивных особенностей машины, возможно, потребуется выполнить распайку проводки фаркопа.

В целом такая процедура выглядит следующим образом:

  1. Снимаются защитные накладки на задней оптике.
  2. Вам необходимо вывести провода от стоп-сигналов, габаритов, а также фонарей заднего хода.
  3. Проводка наращивается путем добавления новых проводов. Все провода по схеме выводятся на тягово-сцепное узел.
  4. Производится соединение с розеткой, для более качественного соединения контакты лучше запаять.

Распиновка контактов в розетке

Универсальный

Если речь идет о более новой машине, то в данном случае автомобильный фаркоп должен подключаться с использование блока согласования. Это устройство используется для постоянного контроля состояния оптики, поэтому его нужно обязательно установить. Данный узел сможет предупредить водителя о том, что в электросети увеличилось потребление тока. Также его использование необходимо для того, чтобы обеспечить корректную настройку передачи импульсов, если дополнительно используется мультиплексная шина.

Как подключить розетку фаркопа по универсальному методу:

  1. Для начала производится установка управляющего девайса блока согласования и его дальнейшее подключение к электросети. Необходимо подключить правильно все контакты и разъемы, при наличии схемы руководствуйтесь ею.
  2. После установки производится активация блока. Включив девайс, вы увидите, что задние фары будут мигать, после этого можно подсоединять сам фаркоп.
  3. Может быть такое, что разъемы на управляющем устройстве не соответствуют тем, которые установлены на прицепе. На них могут быть разные контакты, это обусловлено тем, что производители при изготовлении используются разные технологии. Если это так, то мы бы порекомендовали обратиться к квалифицированным электрикам.

Фотогалерея «Схемы подключения»

 1. Простой метод
 2. Универсальный вариант соединения

Подключение электрики в любом случае является обязательным, этим правилом пренебрегать нельзя. Ведь работоспособная задняя оптика значительно определяет безопасность транспортного средства. Если фары на прицепе не будут работать, скорей всего, это приведет к аварии, ведь как известно, наши соотечественники во время езды ориентируются на заднюю оптику других авто при торможении. Перед тем, как выезжать на дорогу, необходимо в обязательном порядке проверить работоспособность фонарей.

Видео «Как сделать тягово-сцепное устройство в гаражных условиях?»

На видео ниже представлена подробная инструкция по изготовлению тягово-сцепного устройства своими силами (автор ролика канал MADE at HOME).
