Световой пучок от фар меняет направление в зависимости от нагруженности автомобиля. Если он перевозит тяжелый груз, он проседает и фары светят под углом, при котором плохо видна дорога. Для регулировки фар автомобиль ВАЗ 2114 оснащен гидравлическим корректором фар. Неисправность устройства создает неудобства при движении по дороге в темное время суток. Неисправный гидрокорректор на Лада Самара легко заменить самостоятельно, пользуясь пошаговой инструкцией.

Конструкция гидравлического устройства

Гидрорегулятор разборке не подлежит. Если он ломается,
приходится менять устанавливать полностью новый комплект. В состав устройства
входят следующие детали:

• регулировочную ручку на приборной панели;
• главный цилиндр;
• два исполнительных цилиндра, расположенные на
  передней оптике;
• два трубопровода, соединяющие цилиндры;
• рабочая незамерзающая жидкость в замкнутом
  контуре.

Система цилиндров работает в замкнутом герметичном контуре,
заполненным жидкостью под давлением. В базовом состоянии система
гидрорегулятора находится под максимальным давлением. Переключатель занимает
положение I. При
переключении ручки последовательно в положения II, III и IV
создается разряжение, соответственно изменению давления втягиваются штоки рабочих
цилиндров и меняют угол наклона оптики, фара поворачивается вниз. При возврате
переключателя в исходное положение давление увеличивается до максимума, поршни
выступают и поворачивают фару вверх.

Конструкция устройства представляет собой несколько соединений.
Шток главного цилиндра связан с рычагом, соединенным в свою очередь со штоком исполнительного
цилиндра, находящегося на передней оптике. Функцию опорной точки выполняет
рычаг, который проходит через болт регулировки. В работе гидрорегулятора
используется принцип работы качелей.

При полной загруженности машины фары нужно опустить вниз,
чтобы направить свет от фар на дорожное покрытие. Если загрузка минимальная, то
задняя часть кузова приподнимается и фары следует повернуть вверх.

Движение опорной точки вверх и вниз осуществляется благодаря
регулировочному болту. Корректор поворачивает плафон. Когда болт занимает
крайнее положение, возможно выскакивание противоположного конца рычага из
своего крепления. Понимая принцип работы регулятора фар, следует учитывать эту
особенность и не допускать ситуацию, при которой потребуется ремонт
гидрокорректора.

Признаки и причины выхода из строя гидрорегулятора

Гидравлический корректор легко диагностировать. Если
обнаружилось, что фары занимают одно и тоже положение и все время светят либо
вверх, либо вниз, а ручкой-регулятором не удается изменить направление
светового пучка фар, необходимо осмотреть устройство. Возможна ситуация, когда
не работает только регулировка одной фары, в этом случае можно попробовать
заменить только корректор на том направлении, где он не работает.

Перед заменой корректор нужно убедиться, что в исправности
соединения штока и рычага. Нужно проверить есть ли жидкость в магистралях и
цилиндрах гидрорегулятора. Для этого необходимо снять все элементы и замерять
рабочий ход поршней, но должен быть примерно 7 мм.

Часто гидрокорректор перестает функционировать во время
холодов, когда из-за резких температурных колебаний приходит в негодность
уплотнитель, изготовленный из некачественной резины. В этом случае рабочая
жидкость из гидрорегулятора, когда он занимает определенное положение
просачивается сквозь уплотнитель и попадает на поршни цилиндров.

Самой распространенной причиной поломки регулятора является
просочившаяся жидкость. Она попадает на поршни, и они периодически заклинивают,
угол поворота фар не регулируется переключателем. Может поломаться
регулировочный рычаг. Ремонт заключается в замене вышедших из строя элементов.

Инструкция по замене гидравлического регулятора на Лада Самара

 Замену системы гидрорегулятора на ВАЗ 2114 можно выполнить своими руками, не прибегая к помощи специалистов. Для проведения процедуры необходимо приготовить отвертку с плоским лезвием, накидную головку с удлинителем и новый комплект гидравлического корректора.

автомобильном рынке есть три вида корректоров:

• гидравлические, функционирующие благодаря
  изменению давления в замкнутом контуре;
• электрические, функцию электропривода в них
  выполняют электромоторчики;
• автоматические, сами регулирующие направление
  света фар в зависимости от загоузки транспортного средства.

Первый вариант устройств имеют самую низкую стоимость,
вторые более надежны и обладают повышенной эффективностью. Лучшие корректоры
автоматические, но они и самые дорогие. Выбирать устройство можно любое, так
как все они используют одну схему. Отличаются составом и габаритами. При
покупке нужно учитывать информацию, нанесенную на упаковку. С завода Лада Самара комплектуют регулятором
гидравлического типа. Но его можно заменить электрическим, устанавливается на
место гидравлического.

Демонтаж и установка нового гидрорегулятора

Чтобы выполнить замену, нужно снять вышедшую из строя
систему. Для этого нужно выполнить последовательность действий:

• Сначала отворачиваем крепежные винты на хомутах трубопроводов, с помощью которых они крепятся к скобам крепления.
• Снимаем переключатель с приборной панели, потянув его на себя.

• Далее откручиваем гайку крепления, благодаря которой главный цилиндр фиксируется на панели приборов.

• Снимаем облицовку рычага.

• Вынимаем основной цилиндр из посадочного места и выводим с обратной стороны панели.

• Поочередно отсоединяем исполнительные цилиндры от блок-фар путем нажатия на фиксаторы.
• Выталкиваем рабочие цилиндры вместе с уплотнительными резинками в салон.

• Демонтируем полностью гидрокорректор.

После удаления неисправного гидрокорректора на его место устанавливаем новую систему. Порядок действий по установке обратный снятию. Перед монтированием новой системы гидрорегулятора следует заменить резиновое уплотнительное кольцо.  После установки новой детали проверяем систему на работоспособность. Если не отрегулировать систему, то возникает риск попасть в аварийную ситуацию, когда фары не освещают правильно дорогу.

Установка электрического устройства

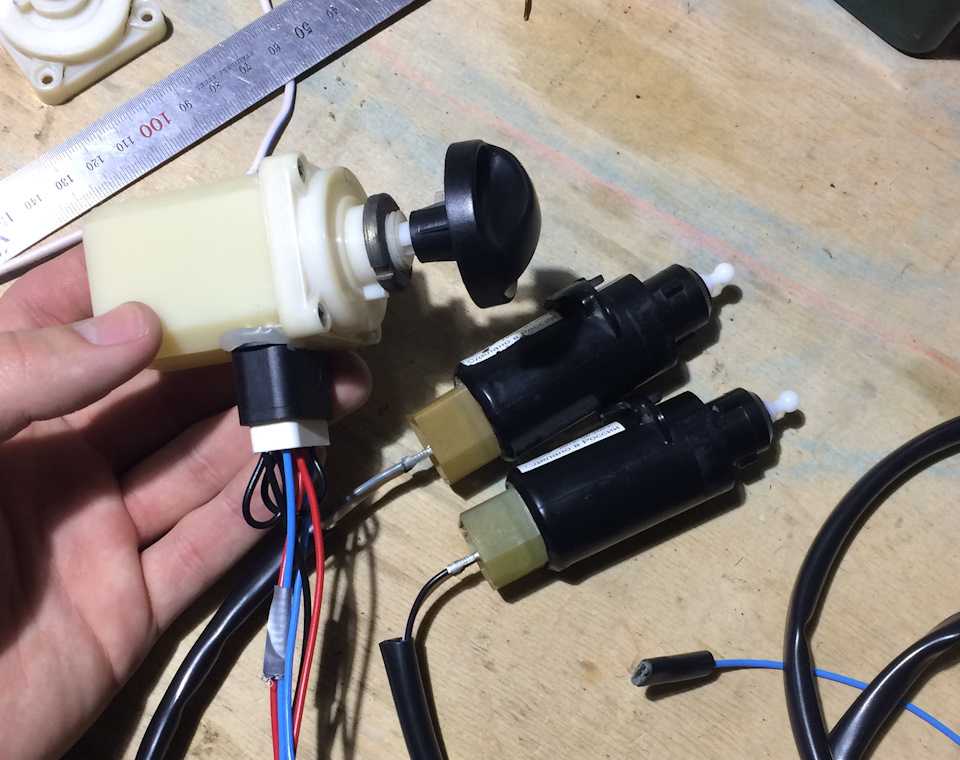

Многие водители предпочитают вместо гидравлического регулятора устанавливают электрическое устройство, как более надежное и эффективное. Он легко устанавливается на место старого механизма. Его отличие заключается только в электрическом приводе.

Монтируется электрическая система по следующему алгоритму:

1. Снимаем отрицательную клемму с аккумулятора.
2. Демонтируем основной цилиндр, провернув его
   против движения часовой стрелки.
3. Меняем уплотнительное кольцо.
4. Устанавливаем новое устройство на место главного
   цилиндра.
5. Демонтируем рычаг механизма в салоне машины.
6. Положительную клемму электрического корректора
   соединяем с разъемом колодки № 20. Крепим под приборкой на одну из шпилек
   кузова.
7. Вместо гидравлических магистралей прокладываем
   электрические провода, можно прикрутить их к общему жгуту электрической
   проводки автомобиля.
8. Далее подключаем исполнительные цилиндры.
9. Возвращаем на АКБ снятую клемму.
10. Проверяем работоспособности системы.

Во время выполнения работ можно провести ряд действий по
повышению эффективности работы осветительной системы:

• Если внутрь фары попадает конденсат, снижается
  уровень освещенности дорожного покрытия в темное время суток, поэтому блок-фару

  следует поменять.
• Если на
  фаре появился черный налет, это признак того, что в скором времени может выйти
  из строя лампа, поэтому ее лучше заменить. При замене лучше поставить лампы с
  большим углом светоотдачи.
• При обнаружении отслаивания отражающего
  материала внутри фары дефектную блок-фару следует заменить новой.
• Колпаки фар следует очистить от загрязнений и
  наклеить на поверхность очищающую пленку.

Замена гидравлического корректора простая процедура доступная любому автолюбителю. Если гидрокорректор перестал эффективно работать или не регулирует совсем, нужно купить новый комплект и установить его на место вышедшего из строя. Ремонтировать лучше не стоит из-за целостности конструкции регулятора.

Замена гидрокорректора фар на ВАЗ 2114.

Пошаговая замена гидрокорректора фар ВАЗ-2114

Гидрокорректор фар – это устройство, с помощью которого реально менять направление светового потока. Благодаря этому вы не будете слепить других водителей на дороге в случае, если везете какой-то тяжелый груз. Есть гидрокоректор фар и на ВАЗ-2114.

Если говорить в целом, то сама система здесь не особо сложная. Она, в частности, состоит из:

• основного и исполнительного цилиндров;
• соединительных трубопроводов;
• не замерзающей при низкой температуре жидкости.

Принцип работы устройства следующий. Для того чтобы подкорректировать направление светового потока, нужно изменить положение штока главного цилиндра. Делается это с помощью ручки, расположенной на панели приборов. В результате меняется давление, из-за чего приходит в движение жидкость – она выдвигает или, наоборот, втягивает шток рабочих цилиндров. Далее усилие передается на рычаг, который крепится на оси наподобие детских качелей. В итоге положение отражателя фары меняется рычажным механизм, и световой поток поднимается или опускается.

Читайте также: Почему заливает свечи ВАЗ-2114 инжектор

Проверить работоспособность гидрокорректора несложно. Например, в темное время суток поставить автомобиль таким образом, чтобы его фары светили на стену какого-нибудь здания. После этого поверните ручку гидрокорректора. Если устройство работает нормально, то вы увидите, как поднимается или опускается световой поток. Если же никаких изменений не произошло – значит, произошла поломка.

Как правило, гидрокорректор фар – это неразборная конструкция.

Соответственно, в случае поломки отремонтировать его нельзя, и придется менять на новый. Чаще всего проблемы случаются при резких перепадах температуры – из-за этого имеющиеся на цилиндрах уплотнительные резинки трескаются, пропуская жидкость наружу.

Впрочем, иногда может возникнуть такая проблема, как потеря контакта между штоком рабочего цилиндра и регулировочного рычага, через который передается усилие на отражательный элемент. В таком случае менять гидрокоректор не придется. Чтобы устранить проблему, нужно будет зацепить выемку, имеющуюся на рабочем штоке, с окончанием регулировочного рычага. Сама процедура устранения неисправности очень простая. Здесь нужно завернуть до упора болт, с помощью которого осуществляется регулировка положения точки опоры рычага. Далее смещаем в крайнее нижнее положение отражатель. После этого совмещаем имеющуюся на штоку выемку и окончание рычага. Вот и все – осталось только вернуть в прежнее положение регулирующий болт.

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Далее снимаем ручку с основного цилиндра, а также откручиваем гайку, которой он крепится к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить основные цилиндры и просунуть их вместе с трубками в салон автомобиля. Делать это следует аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина дела уже сделано, то есть первый этап работы завершен.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Читайте также: Регулировка зазоров клапанов ВАЗ-2114 8 клапанов

Процедура его монтажа несколько отличается от установки гидрокорректора. В первую очередь следует отсоединить от аккумуляторной батареи минусовую клемму. Далее поворачиваем против хода часовой стрелки основной цилиндр и снимаем его. После этого следует заменить уплотнительное кольцо. Следующий этап – установка электрического корректора. Ставится он на место главного цилиндра.

Читайте также: Признаки неисправности ДТОЖ ВАЗ-2114

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания. Впрочем, ее впору запустить вместо трубопроводов гидрокорректора. Выбрать можно любой вариант по своему усмотрению. Вот, в принципе, и все. Осталось только лишь подсоединить обратно к аккумулятору минусовую клемму и проверить работоспособность установленного прибора.

https://youtu.be/Laf5GeHh6X4





Как вам статья?
