Регулировка и настройка инжектора в домашних условиях

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

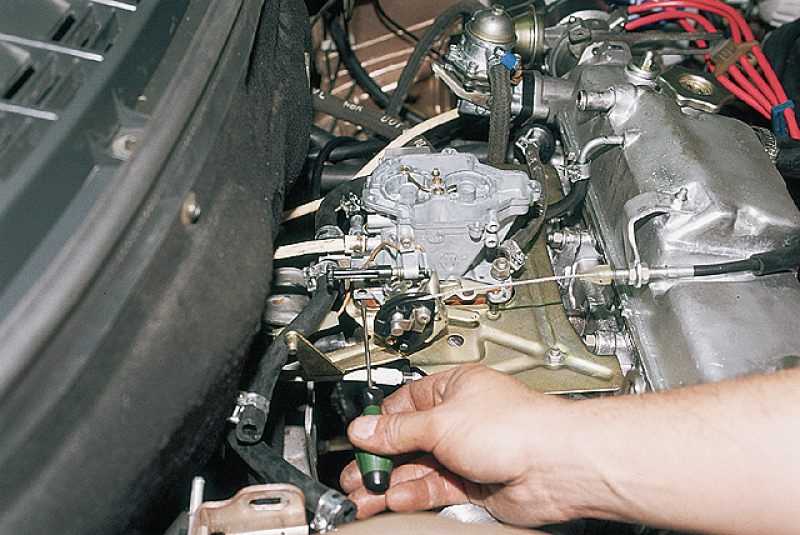

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя,  карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются инжекторной системой подачи топлива. Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Содержание

1. Самостоятельная регулировка инжектора
2. Чип-тюнинг: настройка инжектора «под себя»
3. Регулировка холостого хода на инжекторе

Самостоятельная регулировка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру,  вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

• резвый старт,
• плавный ход при малых нагрузках,
• ровную тягу на повышенных передачах,
• снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

• отключить аккумулятор;
• снять регулятор холостого хода;
• промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
• визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;
• проверить тестером исправность обмотки регулятора и очистить ее контакты;
• установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
• завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Ауди (Audi) 80,100; Мерседес (Mercedes Benz); Фольксваген (VW)

• Главная
/
• Услуги
/
• Ремонт инжектора
/
• Ремонт механического инжектора

Ремонт механического инжектора, диагностика, настройка и регулировка механического инжектора на Ауди (80 и 100), Мерседес и Фольксваген

Ремонт механического инжектора в городе Туле производится всего в нескольких специализированных автосервисах, так как разборка, сборка и очистка механических инжекторов автомобилей Ауди (Audi) 80, 100; Мерседес (Mercedes) и Фольксваген (VW) — очень сложная и кропотливая работа. Устройство механического инжектора достаточно сложное, поэтому для ремонта, настройки и регулировки требуется квалифицированный персонал, который хорошо разбирается в механических системах впрыска топлива.

Механический инжектор представляет собой механизм для подачи топлива в двигатель. Для более быстрого образования топливной смеси (топлива и воздуха), необходимой для процесса горения, происходящего в двигателе, нужно распыление топлива. Для этого применяются форсунки, которые в электронном инжекторе работают за счет электронного импульса, а в механическом инжекторе за счет давления, в этом и есть отличие механических инжекторов.

Для определения неисправности используется компьютерная диагностика инжектора, а также методики и приборы испытанные временем и опытом. Для ремонта, прочистки, настройки и регулировки применяется специализированное оборудование, которое имеет высокопроизводительные характеристики.

Основные причины, приводящие к поломке механические инжекторы, это:

• Химический состав топлива, который может изменяться в зависимости от разных заправок, что ведет к засорению системы и топливного фильтра. Решением проблемы является настройка системы под топливо, промывка топливной системы и замена топливного фильтра через 10-20 тыс.км.
• Выход из строя форсунок и бензонасоса из-за выработки или использования некачественного топлива. Для профилактики и продления работоспособности данных механизмов, рекомендуется постоянное техническое обслуживание, постоянная замена топливного фильтра и промывка инжектора.
• Также большой проблемой является износ потенциометра расходомера воздуха или потенциометра напорного диска. Вследствие износа графитовых дорожек датчик утрачивает заводскую характеристику, из-за чего возникают неполадки при холостом ходе, и ухудшается динамика. Для того чтобы избежать данной поломки, необходимо вовремя проходить техническое обслуживание и следить за топливной системой.

Автосервис «Golden Engine» предлагает квалифицированный ремонт механических инжекторов автомобилей Ауди (Audi) 80, 100; Мерседес (Mercedes) и Фольксваген (VW) или замену инжектора на карбюратор «Солекс».

Также возможна переделка и замена механического инжектора на электронный, что в ряде случаев является наилучшим решением.
Наша компания имеет большой опыт в данной области. Не обращайтесь в неспециализированные мастерские в избежание полной поломки системы впрыска.

Подробную информацию о стоимости ремонта, а также цены на дополнительные услуги, время и сроки выполняемых работ можно узнать по телефону +7 (910) 940-31-23 или +7 (4872) 71-81-31 или по почте [email protected] Для посещения нашего техцентра, смотри схему проезда.

Свяжитесь с нами

По телефону: сот. +7 (910) 940-31-23 гор. +7 (4872) 71-81-31 E-mail: [email protected] Адрес: 300016, г. Тула, ул. Кутузова, д. 162 Работаем: 10:00-20:00 пн-сб

Оставить заявку

Топливная форсунка и способ ее регулировки

Настоящее изобретение относится к топливной форсунке и способу ее регулировки. В опубликованной заявке на патент Германии № 4023828

обсуждается топливная форсунка и способ регулировки топливной форсунки. Для регулировки количества топлива, подаваемого при открытии и закрытии электромагнитной топливной форсунки, в глухое отверстие вводят магнитопроводящий материал, например, в виде порошка, который изменяет магнитные свойства внутреннего полюса. , и, таким образом, магнитная сила изменяется до тех пор, пока фактический измеренный расход среды не будет соответствовать заданному заданному расходу.

Аналогичным образом, в опубликованной заявке на патент Германии № 40 23 826 обсуждается вставка выравнивающего болта в глухое отверстие внутренней стойки, включая выемку на его периферии, до такой степени, что фактическая измеренная величина соответствует заданному заданному значению. величину и, таким образом, изменяя магнитную силу до тех пор, пока это не будет достигнуто. В опубликованной заявке на патент Германии

№ 19516513 также обсуждается способ регулирования динамического расхода топливной форсунки. В этом случае регулируется регулировочный элемент, расположенный вблизи магнитной катушки вне пути потока среды. При этом изменяется величина магнитного потока в магнитопроводе и, следовательно, магнитная сила, поэтому можно влиять и регулировать скорость потока. Регулировку можно выполнять, когда топливная форсунка влажная или сухая.

В опубликованной заявке на патент Германии № 42 11 723 обсуждается топливная форсунка и способ регулирования динамического расхода среды топливной форсунки, в котором регулировочная втулка, включающая продольный паз, запрессовывается в продольное отверстие в соединении. на заданную глубину, измеряется динамический фактический расход среды инжектора и сравнивается с заданным расходом среды, а запрессованная регулировочная втулка, находящаяся под действием радиального натяжения, выдвигается до фактического измеренного расхода расход среды соответствует заданному заданному расходу среды.

В опубликованной заявке на патент Германии № 44 31 128 для регулирования динамического расхода среды топливной форсунки корпус клапана подвергается деформации из-за воздействия деформирующего инструмента на внешний периметр корпуса клапана. Это изменяет величину остаточного воздушного зазора между сердечником и якорем и, следовательно, магнитную силу, так что можно влиять и регулировать скорость потока среды.

Недостатком группы методов, влияющих на магнитный поток в магнитной цепи, являются большие затраты с точки зрения производственных затрат, поскольку должны быть гарантированы требуемые допуски статического потока, хотя это трудно реализовать. В частности, измерения магнитных полей сложны в выполнении и обычно требуют дорогостоящих методов и испытательного поля.

Считается, что недостатком группы методов механической регулировки является высокая степень неточности, которой могут быть подвержены эти методы. Кроме того, время открытия и закрытия топливной форсунки может быть сокращено только за счет электроэнергии, так что электрическая нагрузка на компоненты увеличивается, а контроллеры испытывают большую нагрузку.

В частности, способ, упомянутый в опубликованной заявке на патент Германии № 44 31 128, в котором остаточный воздушный зазор между сердечником и якорем изменяется за счет деформации корпуса клапана, допускает лишь очень неточную коррекцию расхода поскольку касательные напряжения в корпусе сопла могут отрицательно влиять на направление и величину деформирующей силы. Поэтому для всех деталей необходима высокая точность изготовления.

Примерная топливная форсунка согласно настоящему изобретению и примерный способ регулировки топливной форсунки согласно настоящему изобретению благодаря введению регулировочного тела во втулку, которая может быть запрессована в корпус клапана, могут позволить потоку Скорость должна контролироваться и регулироваться механическим способом.

Расход можно регулировать после того, как топливная форсунка уже установлена. Регулировочный корпус может быть доступен снаружи на его конце, обращенном к подводу топлива, и может быть смещен по желанию во втулке и вставлен в апертурную пластину с помощью регулировочного болта после измерения фактического количества.

Конфигурация втулки, включающая резьбу, взаимодействующую с резьбой, предусмотренной на регулировочном корпусе, может обеспечить надежную установку регулировочного корпуса в нужном положении. Кроме того, для замены регулировочный орган можно снова отвинтить от втулки.

Апертурная пластина, поперечное сечение которой может быть увеличено или уменьшено за счет введения регулировочного элемента, также может использоваться в серийно выпускаемых топливных форсунках. Регулировка регулировочного тела во втулке и изготовление регулировочного тела, втулки и апертурной пластины могут быть выполнены простым с точки зрения технологии изготовления способом.

Статическая и динамическая скорости потока могут быть отрегулированы отдельно, так что заданные скорости потока не должны изменяться дальнейшими настройками.

Регулировка расхода через втулку и регулировочный корпус не может влиять на другие функции регулировки топливной форсунки.

Примеры вариантов осуществления настоящего изобретения проиллюстрированы на схемах и более подробно поясняются в последующем описании.

РИС. 1 показан схематический вид в разрезе примерного варианта осуществления топливной форсунки в соответствии с предшествующим уровнем техники.

РИС. 2 показывает деталь схематического разреза первого примерного варианта осуществления топливной форсунки согласно настоящему изобретению в области II на фиг. 1.

РИС. 3 схематично показан второй примерный вариант осуществления топливной форсунки в соответствии с настоящим изобретением в области II на фиг. 1.

РИС. 4 схематично показан третий примерный вариант осуществления топливной форсунки в соответствии с настоящим изобретением в области II на фиг. 1.

РИС. 5А-С схематично показаны поперечные сечения внутренней части третьего примерного варианта осуществления топливной форсунки согласно настоящему изобретению по линии V-V на фиг. 4 в различных примерных вариантах осуществления.

РИС. 6А показана деталь схематического разреза четвертого примерного варианта осуществления топливной форсунки в соответствии с настоящим изобретением в области II на фиг. 1.

РИС. 6В показан подробный вид внутренней части четвертого примерного варианта осуществления топливной форсунки в соответствии с настоящим изобретением.

Перед более подробным описанием трех примерных вариантов осуществления топливной форсунки согласно настоящему изобретению на основе фиг. 2-5 известная топливная форсунка той же конструкции, что и в иллюстративных вариантах осуществления, за исключением мер согласно настоящему изобретению, сначала будет кратко объяснена в отношении ее основных компонентов на основе фиг. 1.

Топливная форсунка 1 может быть выполнена в виде топливной форсунки для систем впрыска топлива двигателей внутреннего сгорания с искровым зажиганием топливно-воздушной смеси. Топливная форсунка 1 может подходить для прямого впрыска топлива в камеру сгорания двигателя.

Топливная форсунка 1 может включать корпус форсунки 2 , в который может быть направлена ​​игла клапана 3 . Игла клапана 3 может быть механически связана с закрывающим корпусом клапана 4 , который взаимодействует с поверхностью седла клапана 6 , расположенной на корпусе седла клапана 5 , образуя седло уплотнения. В этом примерном варианте осуществления топливная форсунка 1 может представлять собой открывающуюся внутрь топливную форсунку 1 , включающую отверстие для впрыска 7 . Корпус сопла 2 может быть герметизирован уплотнением 8 относительно неподвижного полюса 9 магнитной катушки 10 . Магнитная катушка 10 может быть заключена в корпус катушки 11 и может быть намотана на катушку возбуждения 12 , которая может контактировать с внутренним полюсом 13 магнитной катушки 10 . Внутренний столб 13 и стационарная стойка 9 могут быть разделены зазором 26 и могут опираться на соединительный элемент 29 . Магнитная катушка 10 может питаться по линии 19 электрическим током, подаваемым через штекерный контакт 17 . Штекерный контакт 17 может быть окружен пластиковой оболочкой 18 , которая может быть отлита за одно целое с внутренним полюсом 13 .

Игла клапана 3 может направляться в направляющую иглы клапана 14 , которая может иметь форму диска. Подходящий регулировочный диск 15 можно использовать для регулировки подъема. С другой стороны регулировочного диска 15 может быть якорь 20 , который может находиться в фрикционном соединении с иглой клапана 3 через фланец 21 , при этом игла клапана соединена с фланцем 21 сварным швом 22 . Возвратная пружина 23 может опираться на фланец 21 ; в данной конструкции топливной форсунки 1 возвратная пружина может быть предварительно натянута втулкой 24 . Топливные каналы 30 a — 30 c , которые подают топливо, которое может подаваться через центральную подачу топлива 16 и фильтроваться через фильтрующий элемент 25 к соплу впрыска 7 , обкатка направляющая иглы клапана 14 , якорь 20 и на корпусе седла клапана 5 . Топливная форсунка 1 может быть герметизирована уплотнением 28 по отношению к приемному отверстию (не показано), например, в топливной рампе.

В состоянии покоя топливной форсунки 1 на якорь 20 можно воздействовать возвратной пружиной 23 против направления его подъема, чтобы запорный элемент клапана 4 мог плотно удерживаться на седле клапана 6 90 052 . Когда магнитная катушка 10 находится под напряжением, она создает магнитное поле, которое перемещает якорь 9.0051 20 в направлении подъема против силы упругости возвратной пружины 23 , причем подъем определяется рабочим зазором 27 между внутренней стойкой 12 и якорем 20 в исходном положении. Арматура 20 также захватывает фланец 21 , который может быть приварен к игле клапана 3 , в направлении подъема. Запорный элемент клапана 4 , который может быть механически соединен с иглой клапана 3 , может подниматься над поверхностью седла клапана, и топливо может впрыскиваться через впрыскивающее отверстие 7 .

Когда ток катушки может быть отключен, якорь 20 откидывается от внутреннего полюса 13 из-за давления возвратной пружины 23 после достаточного ослабления магнитного поля, так что фланец 21 может быть механически соединена с иглой клапана 3 , двигаться против направления подъема. Таким образом, игла клапана 3 может перемещаться в том же направлении, так что запорный элемент клапана 4 может быть установлен на поверхности седла клапана 9.0051 6 и топливная форсунка 1 могут быть закрыты.

На фрагменте схемы, на фиг. 2 показана деталь топливной форсунки 1 , которая обозначена как II на фиг. 1.

Первый пример осуществления топливной форсунки 1 согласно настоящему изобретению, показанный на фиг. 2 показана впускная часть топливной форсунки 1 без фильтрующего элемента 25 , которая присутствует в центральной подводке топлива 16 на фиг. 1. Принимая во внимание, что на фиг. 1 показана только втулка 24 , которые могут потребоваться для регулировки динамического расхода топлива, на который может влиять время открытия и закрытия, примерный вариант осуществления, показанный на фиг. 2 также имеет регулирующий корпус 40 , который может быть вставлен во втулку 24 и может использоваться для регулировки статического расхода топлива, т.е. расхода топлива в открытом статическом состоянии. Регулировочный корпус 40 имеет цилиндрическую форму в данном примерном варианте осуществления и может быть выполнен с конусом в виде усеченного конуса на инжекционном конце 9.0051 41 . На инжекционном конце 42 втулка 24 может закрываться пластиной с отверстиями 43 . Апертурная пластина 43 и втулка 24 могут быть выполнены как единое целое или могут быть изготовлены как две разные части. В данном примерном варианте осуществления втулка 24 и апертурная пластина 43 образуют одну общую деталь. Для облегчения установки втулка 24 может иметь боковой паз 44 , который доходит до апертурной пластины 9.0051 43 .

Для регулирования статического расхода топлива регулировочный элемент 40 можно перемещать во втулке 24 в направлении впрыска с помощью регулировочного болта 45 . Затем конический инжекционный конец 41 регулировочного корпуса 40 можно вставить в апертурную пластину 43 . Поток топлива через топливную форсунку 1 уменьшается в зависимости от того, насколько далеко выступает конец впрыска 41 регулирующего органа 40 в скважину 46 в апертурной пластине 43 .

Динамический расход топлива можно определить по положению втулки 24 . Дополнительная втулка 24 может быть запрессована в центральную выемку 47 в топливной форсунке 1 с помощью подходящего инструмента, чем больше будет предварительное напряжение, действующее на возвратную пружину 23 , и тем дольше оно продлится до топливной форсунки . 1 открывается в операции открытия, или более быстрая топливная форсунка 1 может быть закрыта в операции закрытия. Это означает, что динамический расход топлива через топливную форсунку 1 уменьшается с увеличением предварительного напряжения на возвратной пружине 23 или с увеличением глубины установки втулки 24 .

Если втулка 24 вставлена ​​в центральную выемку 47 в определенном требуемом положении, статический расход топлива через топливную форсунку 1 при открытой форсунке можно отрегулировать с помощью регулировочного органа 40 . Для определения надлежащего расхода и правильного положения регулирующего органа 40 во втулке 24 , сначала можно измерить фактический расход через топливную форсунку 1 . Затем фактическое измеренное значение можно сравнить с заданным заданным значением расхода. Затем регулировочный элемент 40 можно перемещать во втулке 24 в направлении впрыска с помощью регулировочного болта 45 до тех пор, пока фактическое значение не совпадет с заданным значением. Так как снять регулировочный корпус 40 с втулки 9 уже невозможно.0051 24 , для этого топливная форсунка 1 должна иметь статический расход, превышающий заданное значение перед регулировкой статического расхода.

При достижении заданного значения расхода через топливную форсунку 1 можно снять регулировочный болт 45 и вместо него вставить фильтрующий элемент 25 в центральную выемку 47 топливной форсунки 1 , как показано на фиг. 1.

На схеме в разрезе на фиг. 3 показана деталь второго примерного варианта осуществления топливной форсунки 9.0051 1 , который обозначен как II на фиг. 1.

Второй примерный вариант осуществления топливной форсунки 1 согласно настоящему изобретению отличается от первого примерного варианта осуществления, показанного на фиг. 2 в конструкции регулировочного корпуса 40 , который может ввинчиваться во втулку 24 . Для этого втулка 24 может быть снабжена внутренней резьбой 51 , а регулирующий корпус 40 может быть снабжен наружной резьбой 50 . Таким образом, регулировочный корпус 40 больше не запрессовывается во втулку 24 , а вместо этого может быть ввинчен в нее с помощью подходящего регулировочного инструмента 52 , например, отвертки. С этой целью входной конец 53 регулировочного корпуса 40 может иметь канавку 54 инструмента, в которую входит соответствующий выступ 55 на регулировочном инструменте 52 .

В этом примерном варианте осуществления топливной форсунки 1 согласно настоящему изобретению нет необходимости в фактическом расходе топливной форсунки 1 в начале регулировки должен быть выше заданного расхода, поскольку регулирующий корпус 40 может быть ввернут в любое желаемое положение во втулку 24 через наружную резьбу 50 и внутреннюю резьбу 51 .

РИС. 4 показан третий примерный вариант осуществления топливной форсунки 1 согласно настоящему изобретению в деталях, обозначенных как II на фиг. 1.

В данном примерном варианте втулка 24 не включает апертурную пластину 43 , но вместо этого может быть выполнен в виде полого цилиндра с боковой прорезью 44 . Регулировочный корпус 40 может быть цилиндрическим и может иметь осевую канавку 60 на внешней периферии. Канавка 60 может иметь различное поперечное сечение и начинается на впускном конце 41 регулировочного корпуса 40 и продолжается до впускного конца 53 регулировочного корпуса 40 по мере расширения.

Расход через топливную форсунку 1 можно регулировать путем перемещения регулировочного органа 40 в направлении впрыска. В отличие от примерных вариантов осуществления на фиг. 2 и 3, где расход топлива через топливную форсунку 1 уменьшается с увеличением глубины, на которую регулировочный элемент 40 может быть ввинчен или запрессован во втулку 24 , в настоящем примерном варианте осуществления расход увеличивается с увеличение глубины вставки регулировочного органа 40 .

Когда регулировочный корпус 40 вставлен во втулку 24 и вставлен до такой степени, что нагнетательный конец 41 регулировочного корпуса 40 и нагнетательный конец 41 втулки 24 заподлицо с одним во-вторых, может быть только минимальный расход топлива через топливную форсунку 1 или вообще отсутствовать. Дополнительный регулирующий орган 40 может быть продавлен через втулку 24 в направлении впрыска, чем больше смачиваемое поперечное сечение доступно для потока через канавку 60 .

При таком расположении нет необходимости многократно измерять расход и сравнивать его с заданным значением, вместо этого можно непрерывно вдвигать регулировочный элемент 40 во втулку 24 до тех пор, пока не совпадет фактическое значение расхода через топливную форсунку 1 . заданное значение.

РИС. 5A-5C показаны поперечные разрезы инжекционного конца 41 , 42 регулирующего корпуса 40 и втулки 24 по линии V-V. В регулировочном корпусе 40 , который заполняет втулку 24 , канавка 60 может быть выполнена так, чтобы топливо проходило через нее в направлении седла клапана.

Паз 60 может иметь различное поперечное сечение. В первом примерном варианте осуществления, показанном на фиг. 5А канавка 60 имеет U-образную форму, тогда как примерный вариант осуществления, показанный на ФИГ. 5B включает в себя С-образную канавку 60 .

Пример варианта осуществления, показанный на фиг. 5С, который включает сглаженную плоскую область 9.0051 60 вместо паза 60 , может быть проще в изготовлении. Таким образом, регулирующий корпус 40 принимает форму зубчатого цилиндра.

РИС. 6А показан четвертый примерный вариант осуществления топливной форсунки 1 согласно настоящему изобретению. В отличие от предыдущих примерных вариантов осуществления втулка 24 может иметь наружную резьбу 57 , которая взаимодействует с внутренней резьбой 58 центральной выемки 47 топливной форсунки 9. 0051 1 . Таким образом, положение втулки 24 в центральной выемке 47 топливной форсунки 1 можно отрегулировать, повернув ее с помощью подходящего регулировочного инструмента 56 . Входной конец втулки 24 может иметь двухступенчатую выемку 59 , диаметр которой сужается в две ступени 61 и 62 в направлении потока топлива.

В направлении впрыска втулка 24 может опираться на промежуточную втулку 31 , который может быть зажат между втулкой 24 и возвратной пружиной 23 . Это приводит к тому, что при завинчивании втулки 24 к возвратной пружине 23 не прилагается вращательное усилие, что предотвращает удаление металлической стружки, а также предотвращает загрязнение топливной форсунки 1 .

Динамический поток топлива может определяться положением втулки 24 , как уже объяснялось выше. Дальнейший рукав 24 можно ввинтить в центральную выемку 47 топливной форсунки 1 с помощью регулировочного приспособления 56 , которым может быть, например, торцевой шестигранный ключ, тем больше может быть предварительное напряжение, действующее на возвратную пружину 23 , и чем дольше открывается топливная форсунка 1 в операции открытия, и тем быстрее топливная форсунка 1 может закрываться в операции закрытия. Это означает, что динамический расход топлива через топливную форсунку 1 уменьшается с увеличением предварительного напряжения возвратной пружины 23 и с увеличением глубины установки втулки 24 . Инструмент 56 затем входит в выемку 59 во втулке 24 на первом этапе 61 . На положение регулировочного корпуса 40 во втулке 24 не влияет ввинчивание втулки 24 с помощью регулировочного инструмента 52 .

При втулке 24 приводится в определенное желаемое положение в центральном углублении 47 , статический расход топлива, протекающий через топливную форсунку 1 , когда последняя открыта, может регулироваться с помощью регулировочного органа 40 . В настоящем примерном варианте осуществления этот второй этап регулировки идентичен способу, показанному на фиг. 4. Только ступенчатая выемка 59 во втулке 24 отличается, т.к. регулировочный элемент 40 может смещаться приспособлением 45 , диаметр которого меньше, чем у регулировочного инструмента 56 . Таким образом, регулировочный инструмент 45 воздействует на вторую ступеньку 62 , не влияя на регулировку втулки 24 в выемке 47 топливной форсунки 1 .

Втулка 24 , включая наружную резьбу 57 , может комбинироваться с любым регулировочным корпусом 40 , в частности, с регулировочными корпусами 40 , описанными в связи с фиг. 2 и 3. Так, например, примерный вариант может допускать положения втулки 24 , а также регулировочный корпус 40 , которые можно менять, поворачивая их с помощью подходящих регулировочных инструментов 56 и 52 .

Настоящее изобретение не ограничивается представленными здесь вариантами осуществления и может быть применимо для любой конфигурации топливных форсунок 1 , например, для топливных форсунок 1 , включая пьезоэлектрические или магнитострикционные приводы, или для открывающихся наружу топливных форсунок 1 .

Регулировка синхронизации дизельных форсунок: форсунки ISX

В другом посте мы говорили в целом о настройке времени впрыска. Однако мы сосредоточились в первую очередь на опережении времени, а также на преимуществах и рисках, которые оно представляет для вашего двигателя. В этой статье мы рассмотрим другие причины, по которым вам может понадобиться настроить синхронизацию на вашем движке, и конкретно рассмотрим, что вам может понадобиться для настройки синхронизации ISX.





Хотите получить всю информацию о топливных форсунках в одном удобном месте? это бесплатная электронная книга — это именно то, что вам нужно!
Загрузить мою электронную книгу!!



О синхронизации впрыска

Момент впрыска буквально означает, что топливо впрыскивается в цилиндры для сгорания. В зависимости от того, какой тип топливной системы у вас есть, синхронизация управляется различными компонентами. Синхронизация впрыска является деликатной операцией, и ее неправильное программирование по какой-либо причине (сбой системы, чрезмерная коррекция и т. д.) может негативно сказаться на вашем двигателе. Оптимальное время способствует экономии топлива и мощности двигателя, а также снижает выбросы. Производители пытаются найти баланс между мощностью двигателя и нормами выбросов в своих заводских настройках времени, что побуждает некоторых захотеть увеличить время для увеличения мощности.



Должен ли я заморачиваться регулировкой фаз газораспределения?

Короче говоря, да, могут возникнуть ситуации, когда вам может потребоваться исправить проблему с синхронизацией впрыска в вашем двигателе. Плохое время может значительно снизить эффективность вашего двигателя и вызвать пропуски зажигания, среди прочих проблем, поэтому для здоровья вашего двигателя важно обеспечить точное время впрыска.

Если все сделано правильно, регулировка синхронизации, особенно ее опережение, может повысить эффективность использования топлива и мощность двигателя. Однако это может увеличить выбросы, о чем следует знать. Если зайти слишком далеко, выдвижение также может привести к повреждению поршней и других компонентов, поэтому с этим всегда нужно обращаться осторожно, особенно если вы делаете это самостоятельно.

В других случаях вам может потребоваться отрегулировать синхронизацию из-за ремонта или замены форсунки. Когда зубчатые колеса или другие ключевые компоненты были удалены во время ремонта, вы хотите убедиться, что все установлено на место и правильно расположено для оптимального времени. В противном случае вы можете не получить от ремонта тех преимуществ, на которые рассчитывали. Обратитесь к руководству пользователя для получения рекомендаций производителя относительно сроков после ремонта.

Иногда синхронизация может сбиться из-за неисправности где-то в вашем двигателе. Вы не только захотите исправить то, что вызвало сбой, но также захотите убедиться, что время впрыска было установлено обратно в оптимальное положение для поддержания надлежащей работы двигателя.

Опять же, в любой ситуации регулировку момента впрыска следует выполнять с осторожностью и осторожностью. Это особенно верно, когда это не является ответом на необходимое техническое обслуживание или ремонт, поскольку вы не хотите случайно повредить свой двигатель, пытаясь улучшить его характеристики.



В модели ISX

В линейке двигателей ISX существует несколько моделей специального обслуживания, связанных с этим двигателем, которые имеют разные типы топливной системы. Таким образом, нет единого способа отрегулировать синхронизацию на каждом двигателе Cummins ISX. Скорее, это зависит от того, какое имя модели службы у вас есть, поэтому важно знать свое конкретное приложение, прежде чем пытаться настроить время внедрения.

Насос-форсунки

Многие двигатели ISX, выпущенные до 2010 года, имеют двухкулачковую конструкцию с насос-форсунками. Время на них контролируется распределительным валом форсунки. В некоторых, таких как ISXCM870/871, механические форсунки управляются исполнительным механизмом синхронизации и расходомера, что является уникальной конструкцией новых двигателей с электронным управлением.

Чтобы отрегулировать синхронизацию в двигателе с двумя распредвалами, вам потребуются несколько специальных инструментов, в том числе клинья синхронизации, чтобы убедиться, что вы получаете правильный угол между распределительным валом и коленчатым валом (если распределительный вал отрицательно влияет на синхронизацию впрыска). ). Для других моделей двигателей может потребоваться регулировка топливного насоса или исполнительного механизма. Неисправный привод может вызвать проблемы с синхронизацией вашего ISX, поэтому было бы хорошо проверить, нуждается ли компонент в очистке или замене.

Форсунки Common Rail

В 2010 году компания Cummins выпустила новую модель ISX, в которой использовались форсунки Common Rail, чтобы лучше соответствовать нормам выбросов. В этой системе форсунки всасывают топливо из рампы, где поддерживается постоянное высокое давление. Это приложение с одним кулачком, поэтому ECM управляет синхронизацией впрыска. Это позволяет впрыскивать небольшое количество топлива в цилиндр перед основным впрыском, чтобы оптимизировать синхронизацию и эффективность использования топлива.

Из-за этого изменения в системе вы не можете настроить время таким же образом. С форсунками, управляемыми ECM, вы не можете вручную настраивать компоненты, чтобы они изменялись при впрыске. Вместо этого вам нужно приобрести необходимое программное обеспечение и оборудование (или передать их механику, имеющему к ним доступ), чтобы напрямую подключиться к ECM.

Оттуда вы можете проверить время и перепрограммировать его туда, где оно должно быть. Это становится гораздо более управляемым компьютером исправлением, чем в более ранних приложениях.



Этот пост не предназначен для использования в качестве руководства по настройке времени впрыска. Вместо этого мы надеемся сообщить вам немного больше о том, что вы можете видеть в своем двигателе, и почему может быть хорошей идеей настроить время. Для получения конкретной информации о применении вашего двигателя обязательно обратитесь к руководству пользователя или к механику.

По любым дополнительным вопросам, касающимся форсунок ISX или деталей дизельного двигателя в целом, обращайтесь к нашим сертифицированным специалистам по телефону 844-304-7688. Не забывайте, что вы также можете запросить расценки онлайн.
