Регулировка фар калина 1: Регулировка света фар — как отрегулировать свет фар Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Регулировка фар на Калине: диагностика оптики

Регулировка фар является важным процессом, который осуществляется с помощью профессионалов либо самостоятельно в гаражных условиях. Прежде чем приступить к этой работе, потребуется выяснить конструктивные особенности оптики на Лада Калина.

Содержание

  • Основные моменты регулировки
  • Диагностика оптики Калины хэтчбек

Вернуться к оглавлению

Основные моменты регулировки

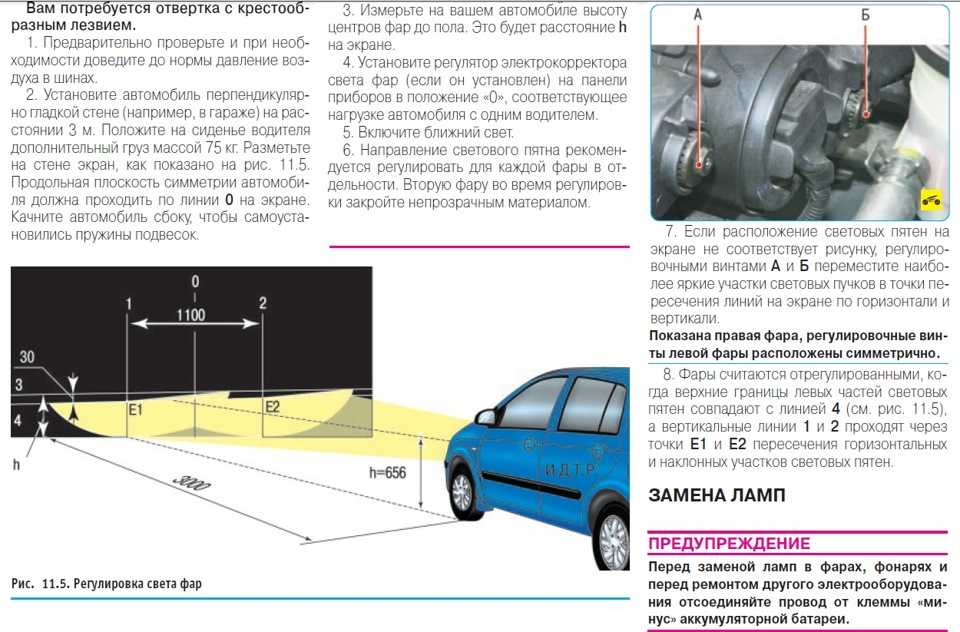

Схема правильной регулировки света

Бюджетная Калина оснащена минимальным количеством оптики, включая передние осветительные приборы. Головные фары на Калине обеспечивают видимость и обозначают транспортное средство для других участников дорожного движения.

У Лады Калины свет корректируется с помощью специального прибора при прохождении технического осмотра. Автомеханики рекомендуют водителям периодически проводить регулировку фар. Подобный процесс можно осуществить самостоятельно. В данном случае нужно только соблюдать определенные требования.

У Лады Калины устройство световых приборов взаимосвязано с состоянием подвески, ламп и давления в шинах. Данные элементы и показатели следует проверить перед регулировкой фар. В случае обнаружения неисправностей их нужно устранить. Необходимо учесть, что давление в шинах должно быть одинаковым. Если Лада Калина укомплектована потемневшими лампами, они заменяются новыми.

Оптику на Калине регулируют с помощью следующих инструментов:

  • 5-миллиметровой рулетки;
  • листа картона.

Калина устройство оптики имеет простое. Регулировка фар на Калине проводится в темное время суток. Автомобиль выставляется на ровную поверхность в 5 м от стены. Корректор устанавливают в нулевое положение.

Оптику необходимо периодически закрывать картонным листом. Регулировка фар на Калине осуществляется с помощью 6-миллиметрового шестигранного ключа. Свет от каждого прибора сопоставляется с применяемой схемой.

Подробно изучив устройство фар Лады Калины, можно проверить результат проделанной работы.

Главное, чтобы отрегулированная оптика не создавала дискомфорт для участников дорожного движения.


Вернуться к оглавлению

Диагностика оптики Калины хэтчбек

Рычаги 1 и 2 для настройки ПДФ

У хэтчбека Калина устройство оптики простое, конструкция та же, что и в стандартной комплектации этого транспортного средства. Регулировка оптики модели хэтчбек проводится для обеспечения хорошего освещения дорожного покрытия. При этом водители встречных транспортных средств не должны быть ослеплены.

Процедура осуществляется с помощью рулетки и мелка. Перед диагностикой автомобиль заправляют топливом до половины объема бака. Автомеханики рекомендуют регулировать световые приборы с помощником. Он будет находиться в водительском кресле при настройке оптики.

Проводить подобную процедуру рекомендуется на ровной территории площадью более 7,5 м. Лада Калина подгоняется близко к стене либо воротам. При помощи мела на данной поверхности обозначается середина переда транспортного средства, включая центр фар.

Рулеткой от поверхности отмеряют 7,5 м. На этом расстоянии устанавливают шест. Лада Калина отгоняется до этой метки. Между центрами оптики, отмеченными на поверхности, проводится ровная линия, которая их соединяет. Через центры отметок проводят по одной вертикальной линии.

От горизонтальной черты вниз нужно отступить 7,5 см. На этом расстоянии чертят линию, параллельную первой. Их можно наносить на поверхность с помощью рулетки. В данном случае транспортное средство, имеющее простое устройство фар, подгоняют близко к стене. На поверхности отмечают только центр передней части кузова. Рулеткой замеряют расстояние между оптикой и от фар до уровня земли. Полученные данные переносят на покрытие.

Затем потребуется включить световые приборы. Каждая фара Калина настраивается в индивидуальном порядке. Правая лампа прикрывается картоном, а левая регулируется. Отражатель нужно перемещать по вертикали и горизонтали при помощи винтов. Необходимо помнить, что вершина угла в световом пятне должна пересекаться с вертикальной линией, которая прочерчена через центр фары. Верхняя граница светового луча проводится до горизонтальной нижней линии. Затем картоном прикрывают левую лампу. Этот световой прибор регулируется аналогичным образом.

Как снять фару с калины 1. Замена, регулировка и тюнинг фар на Калине: модернизируем свою «Ласточку

Вне зависимости от автомобиля, эксплуатация транспортного средства должна осуществляться только при работающей оптике. Если фары по каким-то причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед тем, как выезжать на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и произвести замену ее стекла, а также источников освещения.

[ Скрыть ]

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

  • внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
  • пластмассовый корпус, на который фиксируются основные компоненты;
  • прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
  • источники освещения ближнего и дальнего света, а также поворотные огни;
  • пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.

Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео — канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло.

Как разобрать фару и как производится замена лампы стоп-сигнала:

  1. Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
  2. На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
  3. Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
  4. После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
  5. Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
  6. Следующим этапом будет непосредственно ремонт стекла. Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
  7. После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя. Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
  8. Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
  9. Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
  10. На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Фотогалерея «Замена стекла своими руками»

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калине:

  1. Тонировка фонарей. Эта процедура может быть произведена с использованием специального лака либо тонировочной пленки. Более подробная информация об этом виде тонирования приведена в этой .
  2. . Такой вариант тюнинга считается наиболее простым.
  3. Специальная тюнингованная оптика. Современный рынок предлагает калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т.д. В данном случае все зависит от предпочтений.
  4. Установка других источников освещения — диодов или ксенона.

Видео «Установка лампочки ближнего освещения на Калину»

Детальная инструкция по установке приведена на видео ниже (автор ролика — канал Kalinin).

Как можно снять

фару на Ладе Калине?

Многие автомобилисты интересуются, как снять фару на Калине. Ведь посреди всех частей автомобиля конкретно фары в большинстве случаев становятся предметом доработки или подмены. Сама фара считается обычным источником направленного света. Ее основным назначением является освещение дороги, также окружающей местности.

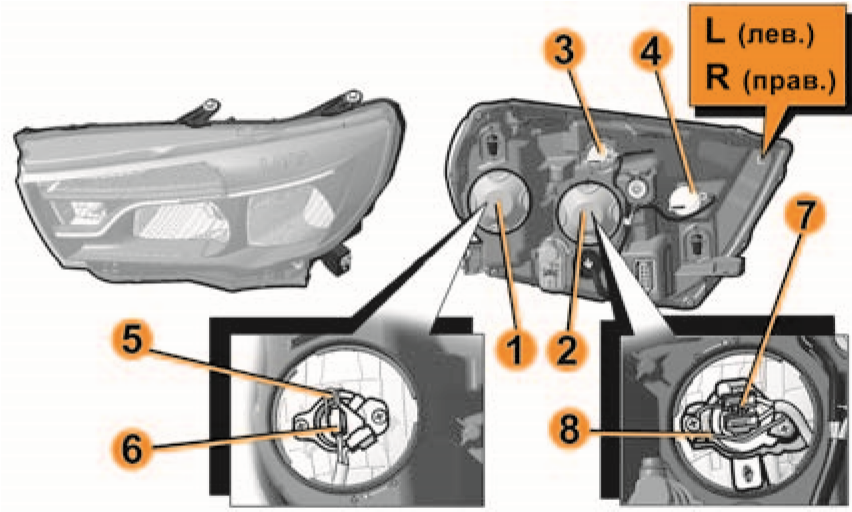

Особенности устройства фар

Стандартно фары Лада Калина объединены в блоки, которые разбиты на три секции, обеспечивающие:

  • ближний свет;
  • габаритный и далекий свет;
  • обозначение поворота.

При включении близкого света употребляются только лампочки для него. Если же включить далекое освещение, зажигается комплекс, состоящий из далекого и сразу ближнего освещения , при всем этом мощность каждого равна 55 Вт. Впереди на каждой секции указателей есть спец прозрачные рассеиватели.

Поворотники светят оранжевым и имеют мощность около 20 Вт.

Регулировка фар происходит при помощи спец корректора. Электрокорректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное конкретно на самой приборной панели, и спец провод, который соединяет электропровода в фарах. Чтоб настроить электрокорректор фар, придется разобрать их.

Подмена либо снятие системы освещения происходит по различным причинам. Посреди более всераспространенных выделяют:

  • тюнинг фар;
  • установка нового комплекта заместо старенького;
  • необходимость отрегулировать электрокорректор фар.

Перед тем как снять фару, когда требуется ее подмена, лучше найти компанию, изготовившую деталь. Для этого нужно пристально оглядеть стекло. Если на нем находятся знаки AL, данный комплекс освещения произведен заводом Bosch.

Снятие фары Лада Калина

Мееняем разбитые стекла фар (BOSH старого образца), на автомобиле LADA KALINA .

Замена стекол фар на Калине

Снять фару не снимая бампер на калине .

Некоторые модели фар этого производителя выполнены из поликарбоната, на них нет колпачка ламп ближнего освещения . Если же лампа, используемая для ближнего света в поликарбонатной фаре, оснащена колпаком, скорее всего, она сделана компанией «Автосвет».

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

  • стекла либо поликарбонат;
  • корпус;
  • заглушки фонаря;
  • сами лампы;
  • светоотражатели;
  • проводку;
  • декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

  • один ключ на 8 и один на 10;
  • крестовидные и плоские отвертки;
  • новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

  1. Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
  2. Уберите с помощью отвертки заглушку ПТФ.
  3. Выверните ключом на 10 болт, расположенный снизу под фарой.
  4. Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
  5. Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
  6. Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
  7. Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
  8. Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Устанавливать новую фару необходимо, выполняя действия в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.

Так, привет всем.

Определенная категория российских водителей отдает предпочтение отечественным машинам. В числе наиболее популярных — «Лада-Калина». Достаточно много владельцев этой небольшой и неприхотливой машины, часть операций по ее обслуживанию выполняют самостоятельно. Они знают, как можно сделать то или другое, в том числе — как снять фару на «Калине». Об этом и пойдет речь ниже.

Особенности конструкции фар

Автомобили «Лада-Калина» в 2004 году получили новые передние фары, конструкцию которых называют блоком. В отличие от предыдущих, стандартных, в них объединены лампы, обеспечивающие ближний и дальний свет; подсветка (габаритные огни), лампы, сигнализирующие о повороте.

Еще особенность – у новых фар есть электрический дистанционный корректор света. Он дает возможность водителю, находясь за рулем, регулировать световой поток по высоте и направлению. Следует подчеркнуть, что такая функция в начале «нулевых» была относительной редкостью.

Как и любой узел, механизм, деталь транспортного средства, фары, в том числе «Лады-Калины» иногда требуют профилактики или ремонта. Для этого их требуется снимать с автомобиля. Целью такой операции может быть необходимость регулировки, улучшение декоративных свойств, замена старой комплектации.

Те, кто часто выполняет многие работы с машиной самостоятельно, прежде, чем снимать фары, рекомендуют выяснить, какая компания изготавливала их. Сделать это не трудно, надо просто рассмотреть стекло. Символы AL сообщают, что блок освещения изготовлен на заводе Bosch.

При производстве «Лады-1118» («Калина») на изделиях монтируются базовые фонари: Киржачского ЗАО «Автосвет» и Bosch. Ошибиться трудно. Определить изготовителя можно по особенностям некоторых элементов. Так, если на лампе ближнего света есть колпачок, то она изготовлена компанией «Автосвет».

Чтобы приступить к операции «снятие фары на «Калине», желательно хотя бы немного ознакомиться с тем, как работает этот блок. В нем имеются три секции. Как уже было сказано — ближний и дальний свет, габаритный огонь, сигнал поворота.

Дорога освещается лампами накаливания мощностью 55 ватт. Для предотвращения ослепления водителей встречных машин на передней их части смонтированы специальные рассеиватели. Лампы указателей поворота, как и габаритных огней, имеют мощность 20 ватт. При этом «поворотники» обеспечивают оранжевый свет.

Для регулировки фар имеется специальный корректор. У него электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальное устройство. Чтобы выполнить настройку корректора, при его неправильной работе, требуется разобрать фару полностью. Но такая разборка может потребоваться и в других случаях. Это, к примеру, тюнинг или установка новых осветительных элементов.

Снимаем фару, предварительно демонтировав бампер на Ладе Калина

Существует два способа снятия фары «Калины» с последующей ее разборкой. Первый, — вначале снимается бампер, второй, — операция выполняется без его снятия.

В любом случае понадобятся такие инструменты, как гаечные ключи на 8 и на 10 миллиметров, отвертки: плоские и крестовидные. Разумеется, нужно заранее позаботиться о запасных частях, если речь идет о компонентах осветительных систем.
Особо скажу о ключах.

Водители, выполняющие какую-то работу самостоятельно, знают, что ключи бывают – рожковыми, торцовыми и накидными. Если позволяет пространство, то лучше всего удерживать гайку торцовым или накидным. Тогда обхватываются все ее стороны. Это гарантирует, что грани, при затруднительном вращении, не будут повреждены.

Желательно иметь и головки. Лучше всего, если приготовить трещотку. Дело в том, что в некоторых местах довольно трудно орудовать простым ключом, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — используя крестовую отвертку отвернуть четыре самореза, фиксирующих подкрылки. После этого надо найти еще пару саморезов. Они внизу, по одному справа и слева. Чтобы не ошибиться и не тратить время зря, лучше воспользоваться смотровой ямой.

Если ее нет, то выполнять можно операцию лежа на заранее приготовленной передвижной плоскости или на полу, укрыв его подручным материалом. Когда вывернуты и эти два нижних самореза, отворачиваем три болта, также находящихся внизу.

Теперь можно без затруднений извлечь решетку радиатора и открутить болты, с помощью которых бампер крепится к кузову. Следующая операция – снятие декоративной решетки. Изготовлена она из пластика, а находится под номерным знаком. Там есть два болта. Найти их легко. После того, как они откручены, решетку надо просто потянуть на себя.

Тянуть нужно посильнее. Дело в том, что у решетки имеются дополнительные крепления – фиксаторы. Они довольно прочные, и потому не надо бояться, что случится поломка.

Последний этап – отворачиваем и вынимаем два самореза под номерным знаком. Затем беремся за края бампера и, направляя его на себя, срываем с защелок. Бампер «Калины» легкий. Снять его с защелок и удержать на весу можно без помощника.

И вот бампер снят.

Остается демонтировать фару. Для этого снимаем силовую балку бампера. Затем извлекаем болты, фиксирующие фару. Чтобы их найти, нужно немного отклонить балку в сторону. Эти болты лучше всего отворачивать, используя головку на 8 миллиметров, оснащенную трещоткой.

Вверху есть еще два болта. Один отворачиваем ключом на 8, второй – крестовой отверткой. После этого отсоединяем штекеры электропитания. Надо помнить, что фиксация этих разъемов обеспечивается защелками. Где они находятся, можно определить даже на ощупь. Штекер можно разъединить только, отогнув защелку. Теперь просто беремся за корпус фары (брать двумя руками), и извлекаем ее.

Как снять фару, не снимая бампер на Калине

Второй способ снятия фары на «Калине» — это, когда не снимается бампер. Кстати, первый вариант считается более сложным. Признается, что самостоятельно снять бампер можно, только имея определенный опыт. К тому же, эта операция занимает много времени.

Чтобы демонтировать фару, не снимая бампер, вначале снимаем устройство с охлаждающей жидкостью. Обычно его называют расширительным бачком. Снять нужно и корпус воздушного фильтра. Заглушки ПТФ извлекаем, используя отвертку.

Теперь доступу к осветительному блоку ничего не мешает. Правда, из-за тесноты, кое-что придется делать на ощупь. Именно так надо найти нижний крепежный элемент фары. Там болт. Отвернуть его несложно. Когда это сделано, просто просовываем руку в отверстие ПТФ. Вверху осветительного блока есть болты. Они находятся вблизи радиатора. Чтобы их отвернуть, нужно использовать ключ на 8.

К крылу фара привернута винтом. Он отворачивается крестовидной отверткой. Условие – такие отвертки имеют разные размеры, поэтому нужно подбирать соответствующую прорезям, имеющимся на шляпке винта.

Следующий этап

Разворачиваем блок-фару так, чтобы та ее часть, которая находится вблизи радиатора, пододвинулась поближе к двигателю.

Во время этой работы следует соблюдать осторожность. Во-первых, можно повредить прозрачные элементы. Во-вторых, одно неверное действие, и ключ или отвертка повредят лакокрасочное покрытие кузова. Его можно повредить и самим осветительным блоком, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара развернута и смещена ближе к двигателю, аккуратно снимаем с посадочных мест крепежные элементы, находящиеся внизу. Затем берем заранее приготовленную головку. Используя ее, выворачиваем болты и вынимаем нижние крепления блока.

Последняя операция – легким движением на себя извлекаем фару. Немногим ранее было сказано о необходимости соблюдать осторожность. В данном случае требуется особое внимание. Именно на последнем этапе случается так, что водитель, занимающийся ремонтом, повреждает окраску крыла. Царапины, правда, получаются небольшими, но все равно, приятного в этом нет ничего.

Вместо заключения

Из всего вышеизложенного понятно, что снять фару на «Ладе-Калине» совсем несложно. С этим справится человек, имеющий хотя бы незначительные навыки владения инструментами. Надо просто в заданной последовательности выполнять все операции. Разумеется, должен быть и хотя бы минимальный опыт обращения с крепежными элементами.

О последних чуть подробнее. Любой крепеж – это защелки или что-то подобное, имеющее упругие элементы. Порой – это просто плоские стальные пружины. Чтобы освободить от их захвата деталь, нужно надавать на выступающую часть защелки и взявшись за рычажок, расположенный на ее окончании, отвести его в сторону. Если же просто тянуть рычажок на себя, можно повредить или защелку, или снимаемую деталь.

Как и всегда, ремонт или техобслуживание фары включает в себя разборку (снятие) и сборку. Чтобы установить фару на место, нужно просто выполнить все описанные операции в обратной последовательности. Только не надо особо стараться, затягивая болты и саморезы посильнее. Можно повредить или резьбу, имеющуюся на них, или ту, которая есть в деталях автомобиля.

  • Калина 2 после 100 тыс. км. пробега. Стоит ли…

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

  1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
  2. Отключают обе клеммы от контактов лампы;
  3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
  4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

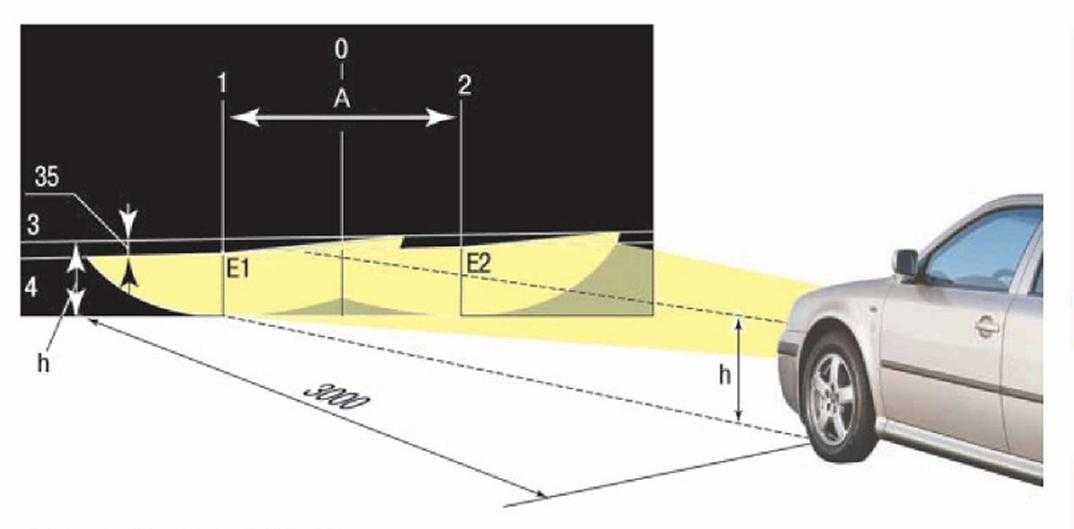

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.


На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

  • Центры пучков должны оказаться на линиях AE, BE;
  • Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
  • Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем . Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что . Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Замена ламп ближнего света, инструкция на видео


  • Варианты подключения сабвуфера к сенсорной магнитоле…


  • Калина 2 после 100 тыс. км. пробега. Стоит ли…

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, к примеру, как снять фару.

Как известно, фары служат для освещения дорожного полотна и для обозначения транспортного средства в потоке. Современная оптика имеет блочную структуру, куда заключены лампы, выполняющие различную роль: ближний или дальний свет, поворотники, габариты и пр. Сегодня фары стали атрибутом безопасности при движении. И при замене появляется закономерный вопрос, как снять фару? Также иногда требуется только замена стекла фары.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены собственными конструктивными особенностями. В каждой из блок-фар присутствуют по три секции, выполняющие следующие функции:

  • освещение дороги в режиме ближнего света;
  • то же, только в режиме дальнего;
  • подсветка габаритов;
  • указатели поворотов.

Фары должны быть корректно отрегулированы, иначе они способны принести не только водителю, но и другим участникам трафика массу неудобств. Правильно отрегулированная оптика, позволит уверенно освещать обочину и не будет ослеплять водителей, движущихся навстречу.

Активируя в салоне Лада Калина 2 специальный переключатель, водитель включает режим ближнего света. Если эту же рукоятку перевести в режим дальнего освещения, то параллельно с включением соответствующих ламп активными остаются также световые устройства, отвечающие за ближний свет.

Лампы поворотников имеют ярко-оранжевые колбы, а в корпусах секций установлены прозрачные рассеиватели.

В Лада Калина блок-фары оснащены электромеханическими приводами, что позволяет легко выполнить настройку светового пучка в зависимости от загруженности кузова и дорожной обстановки. Специальный регулятор находится на панели в салоне, а приводной механизм – в блок-фаре.

Во время сборки кузова Лада Калина производитель применяет фары от таких известных изготовителей, как «Bosch» и «Автосвет». Для выяснения, какой именно бренд произвел фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус данной оптики. Символ «AL» будет свидетельствовать о том, что фару произвели в «Bosch» (Россия). Этот бренд применяет такой материал, как поликарбонат. В данной модели фар не используется колпачок, который можно было бы увидеть над колбой лампы ближнего света.

Продукция «Автосвета» также выполнена из поликарбоната, однако в конструкции уже присутствует указанный колпачок.

Разобрав фару, владелец Лада Калина может обнаружить в ней присутствие множества деталей и прочих элементов, среди которых:

  • проводка;
  • лампы и отражатели;
  • стекла;
  • кронштейны крепежа и заглушки;
  • приводной механизм и пр.

Благодаря активной работе инженерного корпуса производителя конструкция фар пребывает в постоянном совершенствовании. Так в арсенале Лада Калина появились неоновые фары. Хотя светопропускаемость у них немного ниже в сравнении со штатными вариантами, однако, при тестировании такая модификация оптики продемонстрировала завидные результаты.

Замена головных ламп

У каждой лампы имеется свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тогда появляется вопрос: как разобрать фару?

Процедура замены простая, но перед этим необходимо правильно выбрать световые устройства из массы продуктов, предлагаемых сегодняшним рынком. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, тогда меняем:

  1. Снимаем защитный чехол с корпуса фары. Он резиновый, поэтому его легко сдернуть, если потянуть за один из трех ярлыков.
  2. Отключаем разъем питания.
  3. Отжимаем пружинный фиксатор.
  4. Как снять фару? Вынимаем лампу, на место которой устанавливаем новый элемент.

Внимание! При замене галогенной лампы следует избегать касания рук о колбу. Это может вывести прибор из строя. Со временем жировые отпечатки пальцев вызовут потемнение стекла, после чего лампа будет перегреваться и в итоге сгорит.

  1. Если касание произошло, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
  2. Меняем габаритные лампы
  3. Также удаляем чехол и отключаем соответствующий патрон от бортовой сети.
  4. Извлекаем лампу, а на ее место устанавливаем новую.

Как заменить в поворотнике?

  1. Патрон с лампой поворачиваем влево на 45 градусов и вынимаем его наружу.
  2. Извлекаем лампу и заменяем ее новым аналогом.

Замена в фарах кормы

  1. Патрон вынимаем влево.
  2. Надавливаем на лампу, поворачиваем снова влево и вытаскиваем.
  3. Устанавливаем новую лампу в обратной последовательности.

Подведем итоги

Некоторые владельцы с целью придания облику своей Лада Калина индивидуальности склоняются к модификации фар. Это подразумевает покраску наружной колбы корпуса, наклейку ресничек, оклейку протекционной пленкой, тонировку, также осуществляется замена стекла фары и пр. В любом случае фара должна быть полностью исправной и демонстрировать свой функционал в любой дорожной ситуации. Полезно будет иметь несколько ламп в запасе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
