Установка противотуманных фар на Рено Логан: фото, видео, советы

В ночное время суток, во время дождя или тумана на помощь ближнему свету приходят специальные противотуманные фары. При правильной установке и регулировке, подобные элементы освещения при неблагоприятных погодных условиях становятся незаменимыми помощниками для водителя.

Благодаря рассеянному свету, при включении таких фар, хорошо видно обочину, что в свою очередь является определяющим фактором безопасного передвижения на автомобиле в условиях ограниченной видимости.

Содержание

  • 1 Виды противотуманных фар на Рено Логан
  • 2 Установка ПТФ своими руками
    • 2.1 Последовательность действий
    • 2.2 Подключаем ПТФ
      • 2.2.1 Фаза 2
      • 2.2.2 Фаза 1
  • 3 Итог

Виды противотуманных фар на Рено Логан

Техническое устройство Рено Логан позволяет своими руками оборудовать автомобиль противотуманными фарами, если они не идут в комплектации. Установка производится в специальные штатные места, либо заменяются заглушкой.

Важно! Перед заменой противотуманной фары убедитесь в совпадении лампы, рамки и фазы по отношению к вашему автомобилю. Дело всё в том, что в зависимости от года выпуска форма, лампа и крепление противотуманной фары существенно отличаются друг от друга.

Фаза 1 устанавливалась на автомобили Рено Логан I поколения до 2008 г.в, а фаза 2 на автомобили Рено Логан со второй половины 2008 года.

Поэтому перед покупкой комплекта ПТФ, вы должны знать наверняка, о необходимой вам детали.

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

  • Комплект ПТФ.
  • Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
  • Рамка для ПТФ (является вспомогательным инструментом).
  • Жгут проводов.
  • Маркер.
  • Шуруповёрт или дрель.
  • Напильник или шлифовальная бумага.
  • Нож.

* Если вы «дружите» с паяльником и не пользуетесь задними противотуманными фарами, то вам может пригодиться подобная схема перепаивания проводов на стоковом переключателе.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

  1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
  2. Откручиваем два болта крепления кожуха.
  3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
  4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

    Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

  5. После чего проводим работы по переделке штатного переключателя либо меняем на новый.

    В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

  6. Проверяем работоспособность (пока без подключения ПТФ).

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Перед установкой пластиковых накладок чтобы исключить отличие по цветовой гамме, их можно подготовить и покрасить в цвет автомобиля. Благо для этого, грунт и краска в магазинах продаются в баллончиках. Достаточно лишь знать цветовой код вашего авто.

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Для работ в фазе 1, нужно только вырезать нишу под ПТФ в самом бампере.

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

  1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

    Благодаря шаблону, просверлить отверстия не составит труда

  2. Вставляем в высверленные отверстия бампера заглушку ПТФ.

    Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

  3. После чего вводим противотуманную фару с рамкой в установленные крепления.

    Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

  4. Когда монтаж будет завершен, можно приступать к подключению электроники. Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары.

    После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Итог

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост.

При осуществлении подобных работ от вас потребуется лишь внимательность, аккуратность и предельно точное следование нашим инструкциям. Поверьте, в свои силы и у Вас обязательно всё получится.

Установка ПТФ на Рено Логан Сандеро

Для установки ПТФ на Рено Логан или Сандеро потребуется приобрести необходимые запчасти (в зависимости от модели и комплектации)

Необходимые запчасти:

— комплект противотуманных фар (ПТФ)
— подрулевой переключатель (с положением для передних ПТФ) можно на разборке

— рамки (кронштейны) для ПТФ (комплект)
—  жгут проводов

— накладки на бампер (для Renault Logan фаза 2).

Список запчастей для разных моделей (Logan, Sandero)

Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00

Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная Logan фаза 2 Renault 261508367R
Фара противотуманная Logan фаза 2 Renault 261508367R
Жгут проводов противотуманных фар Renault 240705062R
Жгут проводов противотуманных фар Renault 240705062R
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая DC01-0L00
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя левая Renault 8200838547
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая DC01-0R00
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Заглушка бампера для ПТФ передняя правая Renault 8200838548
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая LOGEM LRT-259 (Sandero, Duster)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары левая Renault 6001546786 (Logan фаза1)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары Левая Renault 6001549322 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая LOGEM LRT-260 (Sandero, Duster)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары правая Renault 6001546785 (Logan фаза 1)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Рамка противотуманной фары Правая Renault 8200785081 (Logan фаза 2)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 LOGEM LRT-299 (без лампы)
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R
Фара противотуманная в сборе Logan фаза 2 Renault 261508367R

Порядок работы установки ПТФ на Renault Logan со снятием бампера

Перед установкой необходимо проверить наличие реле ПТФ в блоке, который находится в моторном отсеке и наличие предохранителя ПТФ (F31) в блоке предохранителей в салоне (см фото или ссылки)

Реле ПТФ

Предохранитель ПТФ F31 15 ампер

Жгут проводов 240705062R

Подрулевой переключатель

Фары ПТФ

Накладки от второй фазы

Устанавливаем подрулевой переключатель. Нужна крестообразная отвертка и ключ ТОРКС-20

Порядок действий следующий:

— сдвигаем сидения назад до упора, для удобного доступа к кожуху рулевого колеса

— откручиваем два болта (торкс)

— опускаем рычак регулировки руля по высоте и снимаем верхнюю часть кожуха, затем нижнюю, они на защелках

— откручиваем 2 болта крепления подрулевого переключатеся, отсоединяем штекер (фиксация по бокам)

— подключаем новый подрулевой переключатель с ПТФ

— собираем в обратном порядке; сначала устанавливаем нижний кожух, потом верхнюю часть

— проверяем работоспособность (пока без ПТФ)

Накладки на бампер имеют фиксаторы, но для надёжности используем двусторонний скотч.

Перед установкой ПТФ на Logan Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ. Либо аккуратно вырезать по разметке на бампере.

Для Renault Logan Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

При желании на данном этапе их можно покрасить. Грунт для пластика, краска, лак. Все продается в аэрозольных баллонах.

Далее понадобится следующие инструменты:

Шаблое, маркер, шуруповерт, нож, обезжириватель и пластиковые стяжки

Снимаем бампер, подробнее о том как его снять можно прочесть в книге по ремонту Renault Logan

Обезжириваем и размечаем бампер (Фаза2) / вырезаем заглушки (Фаза1)

Далее шуруповертом по разметке высверливаем отверстия для ПТФ. Обрабатываем и обезжириваем.

Вставляем заглушки в бампер до защелкивания и схватывания клея на скотче.

Монтируем противотуманки с рамкой, теперь в уже штатные крепления

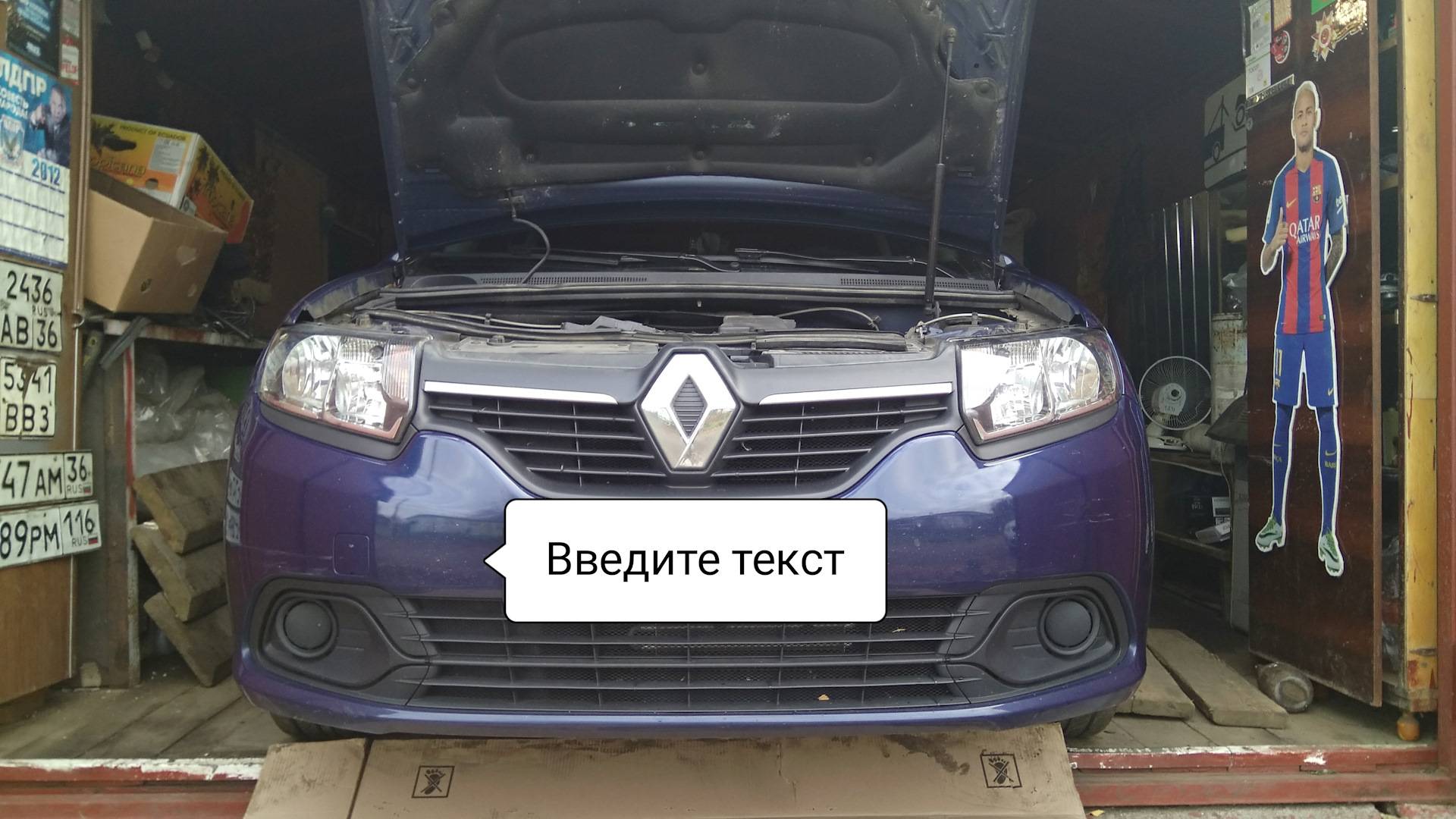

До пропила отверстий

Штатные заглушки, которые удерживают рамку и ПТФ можно не использовать, тем более их сложно найти в продаже.

Вместо этого используем пластиковые стяжки. Просверливаем в полосках отверстия для стяжек и плотно крепим ПТФ

Дополнительно стягиваем саму накладку

Подключаем проводку ПТФ

Подключаем жгут проводов к разъему за бампером с водительской стороны. Прокладываем жгут по бамперу.

Место крепления жгута на Renault Logan второй фазы см. на фото —  под нижней решеткой. На первой фазе немного иначе.

На простых комплектациях этого разъема нет, его придется также докупать отдельно.

Проверяем работу ПТФ

Устанавливаем бампер на место.

При креплении проверяем положение жгута, при необходимости закрепляем стяжками.

Результат работы

материал: NickNP (Drive2.ru)

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

RENAULT LOGAN Руководство по ремонту — пошаговые руководства и видеоуроки

Пошаговый ремонт и обслуживание RENAULT LOGAN своими руками

Воспользуйтесь нашими бесплатными руководствами, чтобы узнать, как отремонтировать свой RENAULT LOGAN , и устранить неполадки самостоятельно. Просто откройте или загрузите соответствующий PDF-файл или видеоруководство. Подробная инструкция по ремонту RENAULT LOGAN от наших автослесарей станет огромным подспорьем, если вы хотите справиться даже со сложными заменами и быть уверенными в качестве ремонта.

Связанные руководства по замене для аналогичных агрегатов

  • Как заменить топливный фильтр RENAULT MEGANE 2 (LM) [РУКОВОДСТВО AUTODOC]

  • Как заменить масляный фильтр и моторное масло на RENAULT MEGANE 2 (LM) [РУКОВОДСТВО A УТОДОК]

  • Как заменить передний ступичный подшипник / передний ступичный подшипник на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

  • Как заменить масляный фильтр и моторное масло на RENAULT KANGOO 1 (KC) [ОБУЧЕНИЕ AUTODOC]

  • Как заменить масляный фильтр и моторное масло на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

  • Как заменить поликлиновой ремень на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

  • Как заменить свечи накаливания на RENAULT CLIO 3 [ TUTORIAL AUTODOC]

  • Как заменить масляный фильтр и моторное масло на RENAULT SCENIC 2 (JM) [TUTORIAL AUTODOC]

  • Как заменить свечу зажигания на RENAULT MEGANE 2 (LM) [TUTORIAL AUTODOC] 9 0005

  • Как поменять передние тормозные диски на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

  • Как заменить задний ступичный подшипник на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

  • Как поменять передний ступичный подшипник на RENAULT MEGANE SCENIC [ОБУЧЕНИЕ AUTODOC]

  • Как заменить топливный фильтр RENAULT MEGANE SCENIC [ОБУЧЕНИЕ AUTODOC]

  • Как заменить передние тормозные колодки на RENAULT CLIO 3 [ОБУЧЕНИЕ AUTODOC]

    • 900 11

    Как заменить задний ступичный подшипник / задний ступичный подшипник на RENAULT CLIO 2 (C65) [ОБУЧЕНИЕ AUTODOC]

  • Как заменить передние тормозные диски / передние тормозные диски на RENAULT CLIO 2 (C65) [TUTORIAL AUTODOC]

  • 9 0014

  • Как заменить моторное масло и фильтр на RENAULT Logan I Estate (KS) – руководство по замене

  • Как заменить моторное масло и фильтр на RENAULT Logan I седан – руководство по замене

  • Как заменить свечи зажигания на RENAULT LOGAN I (LS_) – инструкция по замене

  • Как заменить салонный фильтр на RENAULT Logan Pickup (US_) – инструкция по замене

  • Как заменить салонный фильтр на RENAULT Logan Express (US_) – инструкция по замене

  • Как заменить салонный фильтр на RENAULT Logan I седан – руководство по замене

  • Как заменить свечи зажигания на RENAULT Logan Express (US_) – руководство по замене

  • Как заменить передние тормозные диски на RENAULT Logan я Седан – руководство по замене

  • Как заменить передние тормозные диски на RENAULT Logan I Estate (KS) – руководство по замене

  • Как заменить поликлиновой ремень на RENAULT Logan II Estate (K8_) – руководство по замене

  • Как заменить передние тормозные диски на RENAULT Logan Express (US_) – руководство по замене

  • Как заменить передние тормозные колодки на RENAULT Logan I Estate (KS) – руководство по замене

  • Как заменить передний тормоз Колодки на RENAULT Logan Express (US_) – руководство по замене

  • Как заменить свечи зажигания на RENAULT LOGAN I Estate (KS_) – руководство по замене

  • Как заменить салонный фильтр на RENAULT Logan / Stepway II седан (L8_) – замена направляющей

  • Как заменить топливный фильтр на Renault Megane Scenic – руководство по замене

  • Как заменить моторное масло и фильтр на Renault Megane 2 – руководство по замене

  • Как заменить поликлиновой ремень на Рено Клио 3 – руководство по замене

  • Как заменить моторное масло и фильтр на Renault Scenic 2 – руководство по замене

  • Как заменить задний ступичный подшипник на Renault Clio 3 – руководство по замене

  • Как заменить передние тормозные диски на Рено Клио 2 – руководство по замене

  • Как заменить топливный фильтр на Рено Твинго С06 – руководство по замене

  • Как заменить передние тормозные колодки на Рено Клио 3 – руководство по замене

  • Как заменить поликлиновой ремень на Renault Megane Scenic – инструкция по замене

  • Как заменить задний ступичный подшипник на Renault Clio 2 – инструкция по замене

  • Как заменить передние тормозные колодки на Renault Clio 2 – руководство по замене

  • Как заменить передний ступичный подшипник на Renault Megane Scenic – руководство по замене

  • Как заменить передний ступичный подшипник на Renault Clio 3 – руководство по замене

  • Как заменить моторное масло и фильтр на Рено Клио 3 – руководство по замене

  • Как заменить свечи зажигания на Рено Меган 2 – руководство по замене

  • Как изменить пыльцевый фильтр на Renault Clio 3 — Руководство по замене

  • Как изменить воздушный фильтр на Renault Megane 2 — Руководство по замене

  • Как изменить заглушки Glow на Renault Clio 3 — Руководство по замене

  • Как Glow on renault clio 3 — Замена

  • заменить воздушный фильтр на Renault Megane Scenic – руководство по замене

  • Как заменить передние тормозные диски на Renault Clio 3 – руководство по замене

  • Как заменить моторное масло и фильтр на Renault Megane Scenic – руководство по замене

  • Как заменить топливный фильтр на Рено Меган 2 – руководство по замене

  • Как заменить свечи зажигания на Рено Твинго С06 – руководство по замене

  • Как заменить моторное масло и фильтр на Рено Кангу КС01 – руководство по замене

  • Как заменить моторное масло и фильтр на Renault Twingo C06 – руководство по замене

Хотите получить больше полезной информации?

Задавайте вопросы или делитесь опытом ремонта на автомобильном форуме. Подпишитесь на обновления, чтобы не пропустить новые руководства.

Советы и рекомендации для RENAULT LOGAN

  • 5 советов начинающим водителям | Насадки AUTODOC

  • Восстановление тормозных суппортов своими руками | Советы AUTODOC

  • Как отремонтировать автомобиль с помощью AUTODOC CLUB

  • Причины износа амортизатора багажника автомобиля | AUTODOC

Установите приложение AUTODOC CLUB!

Ваш личный менеджер по расходам автомобиля, советы по обслуживанию, напоминания о предстоящих встречах и интервалах обслуживания, инструкции по ремонту своими руками – все это в вашем телефоне.

Сканировать

Чтобы загрузить приложение:

  • — отсканируйте QR-код
  • — загрузите из App Store
  • — загрузите из Google Play

Ваш профиль — ваш личный помощник.

Он может отслеживать расходы на автомобиль, вести журнал автомобилей и график замены, а также сохранять любимые материалы, заметки и документы

Замена деталей автомобиля на RENAULT LOGAN своими руками

RENAULT руководства по ремонту и обслуживанию

Дополнительная информация по техническому обслуживанию и ремонту RENAULT

Другие руководства по замене

Коды неисправностей Renault Logan — Car PDF Руководство, электрические схемы, коды неисправностей

Renault Logan

Руководство по эксплуатации и электрические схемы

Renault Logan

Если ваш автомобиль оснащен бортовым компьютером, то вы можете прочитать коды неисправностей, чтобы узнать, в чем причина некорректной работы автомобиля. В этом случае вам потребуется расшифруйте коды, которые появляются во время диагностики ошибок. Сегодня вы научитесь расшифровывать коды неисправностей рено логан , что это такое и как устроена машина диагностировано.

Если вы решили расшифровать коды неисправностей своего Рено , будь то Логан , Меган или даже Премиум, то сначала нужно будет сделать диагностику. Есть несколько способов его проведения:

  • Поездка на СТО. Специалисты проведут диагностику с помощью оборудования, в частности — сканера и предоставят вам коды ошибок, присутствующих в системе вашего машина.
  • Компьютерная диагностика. Для этого вам понадобится специальный сканер. Процедура недешевая и больше подходит для любителей «покопаться» в технике.
  • Новый бортовой компьютер. На случай, если вам не понравится родной БК, установленный на заводе. Вы можете купить более функциональный, который будет уведомлять вас не только об ошибках, но даже о топливе потребление.
  • Подключить смартфон к бортовому компьютеру. При исправном телефоне вы можете подключить его к разъему OBD-2 и расшифровывать коды прямо со своего гаджета. Для этого вам понадобится Bluetooth-адаптер.
Диагностический разъем OBD-2 находится в бардачке с правой стороны

Рассмотрим процесс диагностики Рено Логан на примере адаптера ELM327.

  1. Сначала найдите диагностический разъем OBD, который находится в бардачке автомобиля с правой стороны.
  2. Затем вставьте купленный адаптер в диагностический разъем и положите рядом с ним мобильное устройство. Кстати, пользоваться можно не только телефоном, но и планшетным компьютером. Скачать заранее и установить на него необходимое программное обеспечение. В зависимости от модели телефона название программ может отличаться. На практике большинство отечественных автолюбителей проводят диагностику своего Рено с с помощью программы Torque. Его без проблем можно найти и скачать в Интернете.
  3. Поверните ключ в замке зажигания и заведите машину.
  4. Затем включите на телефоне функцию Bluetooth и запустите программу, которую решили использовать для диагностики.
  5. Подождите несколько минут, пока ваш телефон синхронизируется с адаптером, который вы вставили в диагностический разъем. При подключении утилиты к ELM327 параметры мотора вашего автомобиль будет отображаться на экране телефона.
  6. Чтобы понять, почему на приборной панели авто загорается индикатор Check Engine, перейдите в соответствующий раздел в окне программы. Затем утилита начнет считывать комбинацию неисправностей из память бортового компьютера. Если софт зафиксировал хотя бы одну поломку, на экран мобильного телефона выводится сочетание букв и цифр с расшифровкой. Только при расшифровке код, вы сможете заменить неработающий компонент.

Коды неисправностей автомобиля состоят из пяти символов. Первая буква — это буква, а затем идут цифры. Что касается букв:

  • P — означает, что неисправность связана с работой мотора или редуктора;
  • В — в переводе буквально означает неисправность кузова. Здесь речь идет о неисправностях подушек безопасности, электрических стеклоподъемников, регулировки сидений, центрального замка автомобиль и др.;
  • C — указывает на неисправность в работающей системе;
  • У — средство обнаружения поломки в работе электронных систем.

Далее рассмотрим обозначения чисел:

  • во второй позиции цифра 0 обозначает общий код диагностического разъема OBD-2, цифра 1 или 2 обозначает код производителя автомобиля;
  • в третьей позиции, цифры 1-8 означают поломки в топливной системе, зажигании, холостом ходу, трансмиссии и т.д.;
  • четвертая и пятая позиции обозначают порядковый номер неисправности.

Далее рассмотрим наиболее распространенные комбинации ошибок, встречающиеся при диагностике автомобилей Рено.

Разъем OBD-2 для диагностики — его следует подключить к переходнику

P3500 Эта комбинация означает, что в электрической цепи электронной системы иммобилайзера имеется неисправность. В случае взлома машины двигатель не будет заблокирован.

P3501 Сообщается, что связь с климатической системой нарушена. Проводку следует проверить более тщательно.

P3502 Бортовой компьютер сообщает об обрыве или коротком замыкании в цепи связи с системой круиз-контроля.

Р3503 Данная комбинация означает потерю связи между блоком управления и блоком АБС. Для восстановления сигнала проверьте подводящие провода от блока АБС к ЭБУ. Если вы ранее припаял провода на этом участке проводки, то в первую очередь следует обратить на них внимание.

P3504 Блок управления информирует автовладельца о любых неисправностях проводки или нарушении связи с датчиком давления хладагента. В этом случае неверная информация может отображаться на экран приборной панели.

P3505 Блок управления фиксирует ошибку связи с топливной системой. Проверьте провода на наличие обрывов и коротких замыканий. Если вы знаете, что в проводке есть впаянные участки, то в первую очередь им нужно время.

Р3506, Р3507 Блок управления информирует автомобилиста о замыкании цепи катушки зажигания первого и четвертого или второго и третьего цилиндров на массу

P3508, P3509 Блок управления обнаружил потерю связи с катушкой зажигания первого и четвертого или второго и третьего цилиндров.

P3511 Этот код ошибки указывает на замыкание на массу в плавких вставках исполнительных элементов.

P3515 Данная комбинация означает устранение неисправности в контуре продувки клапана продувки адсорбера. В частности, цепь может быть замкнута или в ней произошел обрыв. Это должно быть больше внимательно проверил проводку в этом районе.

P3520 Если при диагностике появляется такое сочетание символов, значит, блок управления оповещает о том, что в проводке антифриза произошел обрыв или короткое замыкание лампа аварийной температуры.

P3522 Произошло короткое замыкание в проводке устройства управления холостым ходом. Необходимо проверить цепь или заменить датчик.

3500 Обрыв или короткое замыкание в проводке системы иммобилайзера.

Сразу стоит отметить, что в данном материале приведен неполный список комбинаций кодов, которые вы можете увидеть при диагностике. Мы рассматриваем только те, которые чаще всего столкнулся с проверкой Рино. Кроме того, с выходом новых моделей французского производителя количество кодов и, соответственно, ошибок постоянно пополняется.

Индикатор «Требуется сервис» указывает на ошибку в системе автомобиля: машина должна быть продиагностирована

Комбинация

Расшифровка

Р 0200

Бортовой компьютер Рено сообщает о слишком высоком или низком напряжении, поступающем с топливной форсунки. Эта комбинация особенно характерна для моделей Premium и 420. dci. Нужно проверить цепь форсунки или заменить деталь.

Р-0201 Р 0104

Одна из этих комбинаций означает замыкание или обрыв цепи форсунки в одном из четырех цилиндров. Вам нужно проверить цепь или заменить одну из форсунок, что вышел из строя. Такие ошибки характерны для автомобилей Рено Логан и Меган.

Р 0230

Блок управления оповещает владельца о слишком высоком или низком напряжении предохранителя топливного насоса. В первую очередь следует проверить цепь, однако может потребоваться замена бензонасоса. напрямую.

Р 0301-Р 0304

Одна из этих комбинаций свидетельствует о появлении пропусков в зажигании. В частности, речь идет об одном из четырех цилиндров. Особенно часто эти ошибки возникают при диагностике автомобилей Рено Логан и Меган. Чтобы исправить код, необходимо убедиться, что цилиндры двигателя.

1600 р.

Бортовой компьютер автомобиля оповещает автомобилиста о неисправности электронного блока управления, следует проверить блок и при необходимости заменить элемент.

(П) 1604

Этот код ошибки означает выход из строя блока управления. Более тщательная диагностика тут не поможет: бортовой компьютер выявил неисправный блок, поэтому выход один — замена это.

1610 р.

Блок управления сообщает о выходе из строя иммобилайзера. Если есть возможность, можно отремонтировать компонент, однако, скорее всего, придется обойтись заменой.

1620 р.

С первого датчика питания на компьютер поступает некорректный сигнал: он может быть как слишком низким, так и слишком высоким.

1622 р.

Блок управления заблокирован неисправностями в электронном блоке управления, в частности, зафиксирован слишком высокий или низкий уровень сигнала. Необходимо проверить проводку на наличие обрывов и замыканий или заменить блок.

1625 р.

Неверный сигнал с силовым предохранителем. В частности, он выключается очень рано или поздно.

1631 р.

Устройство иммобилайзера подает неверный сигнал: необходимо проверить электроцепь.

Р 0190

С устройств контроля давления в направляющий блок поступает неверный сигнал. Сначала проверьте проводку на наличие обрывов или замыканий. Если ни того, ни другого нет обнаружен, необходимо заменить датчик. Такое сочетание характерно для моделей автомобилей Логан и Меган.

Р 0201

Эта комбинация цифр может означать:

  • появление короткого замыкания в проводке форсунок первого цилиндра;
  • обрыв проводки форсунок;
  • выход из строя форсунки первого цилиндра.

Следует провести диагностику проводки на предмет обрывов и замыканий или заменить форсунку.

Р 0202

Этот код ошибки означает:

  • возникновение короткого замыкания в проводке форсунки второго цилиндра;
  • обрыв проводки форсунок;
  • выход из строя форсунок второго цилиндра.

Необходимо произвести диагностику цепей на предмет обрывов и замыкания или заменить форсунку.

Р 0203

Аналогично для реактивных двигателей третий цилиндр. Проверьте проводку или замените компонент.

Р 0204

Аналогично для четвертого цилиндра Jets. Следует проверить цепи или заменить форсунки четвертого цилиндра.

Р 0300

Электронный блок управления автомобиля зафиксировал случайные пропуски в системе зажигания. В частности, речь идет не о конкретном цилиндре, а о нескольких одновременно. Вы должны проверить свои цилиндры.

Р 0301-Р 0304

Электронный блок управления зафиксировал пропуски зажигания в одном из четырех цилиндров. В зависимости от полученного кода диагностики проверить цилиндры и при необходимости заменить их.

Р 2146, Р 2149

Неисправный внутренний модуль управления. Особенно характерно такое сочетание для моделей Логан и Меган . Также иногда встречается в большегрузном грузовике Renault премиум-модели. Необходимость замены вышедшего из строя элемента для корректной работы автомобиля.

R2A00

Датчик кислорода фиксирует слишком бедную или очень богатую горючую смесь в первом блоке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены.
