Содержание

Признаки пробитой прокладки ГБЦ

За герметичность соединения блока цилиндров и головки блока цилиндров отвечает прокладка ГБЦ. Указанная прокладка позволяет реализовать герметизацию камеры сгорания и каналов рубашки охлаждения, по которым движется охлаждающая жидкость. Прокладка может быть изготовлена из тонкого металла. Вторым доступным вариантом является армированный паронит, который дополнительно имеет металлическую окантовку в тех местах, где в прокладке выполнены отверстия под камеру сгорания.

Прогар или пробой прокладки головки блока цилиндров представляет собой серьезную и достаточно распространенную неисправность. Вполне очевидным ответом на вопрос, можно ли ездить с пробитой прокладкой ГБЦ, является необходимость срочного ремонта. Следует добавить, что при незначительной потере герметичности передвигаться своим ходом на автомобиле можно, но подобный дефект желательно устранить в срочном порядке. В том случае, если сильно пробило прокладку гбц и явно заметны признаки поломки, эксплуатация ДВС запрещена.

Содержание статьи

Причины поломки и как проверить прокладку ГБЦ

Последствия для двигателя могут быть губительными даже при кратковременной езде на авто с указанной проблемой. В случае игнорирования пробоя прокладки головки блока цилиндров даже после небольшого пробега возникает необходимость капитального ремонта.

Указанная поломка может возникнуть как в бензиновом, так и в дизельном двигателе, в агрегате с турбонаддувом или атмосферном варианте. Пробой прокладки требует правильной и своевременной диагностики. Указать на проблему на ранней стадии может повышение расхода топлива, затрудненный пуск двигателя и неустойчивая его работа, снижение мощности ДВС, падение уровня охлаждающей жидкости в расширительном бачке, низкая компрессия в цилиндрах.

 Наиболее частыми причинами пробоя или прогара прокладки головки блока цилиндров являются:

  • перегрев двигателя;
  • неправильная установка при замене прокладки;
  • последствия мощностного тюнинга ДВС;
  • не соответствующее нормам усилие затяжки болтов ГБЦ;
  • езда на бензине низкого качества, которая сопровождается детонацией;

Перегрев двигателя является основной причиной пробоя прокладки головки блока цилиндров. Возникает перегрев мотора по разным причинам, начиная от неисправности системы охлаждения и заканчивая такими явлениями, как детонация двигателя или калильное зажигание. Как металлические (асбестовые) прокладки, так и паронитовые в таких условиях обычно не выдерживают растущей температуры во время перегрева и прогорают. После такого прогара прочность прокладки становится меньше и ее выдувает.

Примечательно то, что среди косвенных признаков прогоревшей прокладки гбц в ряде случаев отмечен рост температуры двигателя, то есть перегрев.  Пробой окантовки камеры сгорания на прокладке приводит к тому, что раскаленные газы прорываются в систему охлаждения двигателя и перегревают антифриз. Получается, перегрев мотора часто выводит прокладку из строя, а далее пробой прокладки провоцирует повышение температуры двигателя.

В списке последствий перегрева силового агрегата также отмечается искривление головки блока цилиндров, а точнее ее плоскости. В обиходе встречается определение «ГБЦ повело». Чаще всего ведет головку блока от перегрева в том случае, если материалом ее изготовления является алюминиевый сплав. Отметим, что головки из чугуна более устойчивы к высокой температуре, хотя в ряде случаев могут возникнуть трещины. Если головку повело, тогда подобное искривление устраняется при помощи шлифовки. В целях профилактической меры (без необходимости) шлифовка головки блока цилиндров не рекомендуется.

 Признаки пробитой прокладки ГБЦ

Если прогорела прокладка гбц или ее пробило, тогда в списке основных симптомов подобной неисправности отмечены:

  • прорыв газов или потеки в области стыка головки с блоком цилиндров;
  • появление эмульсии в системе смазки двигателя;
  • двигатель начинает дымить белым дымом;
  • попадание масла и/или отработавших газов в систему охлаждения мотора;

В том случае, если выхлопные газы прорываются в месте, где головка блока стыкуется с блоком цилиндров, тогда это явный признак пробитой прокладки ГБЦ. Данное явление также сопровождается значительным повышением шума во время работы двигателя. Заметный выход отработавших газов наружу через пробитую прокладку встречается не часто, при этом диагностируется достаточно легко. В случае разрыва внешней оболочки прокладки на внешних поверхностях мотора в месте соединения головки и блока также могут проявиться потеки ОЖ или моторного масла. Среди признаков, которые требуют более тщательного осмотра, выделяют:

  1. Появление коричневато-белой пены на масляном щупе, а также белая эмульсия на крышке маслозаливной горловины указывает на то, что охлаждающая жидкость проникает в систему смазки двигателя. ОЖ может попадать в масляную систему двумя путями: через прокладку головки блока цилиндров, а также в случае появления трещины в блоке цилиндров. Жидкость из системы охлаждения разжижает моторное масло, что приводит к существенному ухудшению его защитных свойств.
  2. Если двигатель постоянно дымит густым белым дымом (после прогрева и выхода на рабочие температуры), тогда высока вероятность попадания охлаждающей жидкости в цилиндры силового агрегата. Происходит это по причине того, что жидкость проходит в разрыв прокладки между каналом рубашки охлаждения двигателя и камерой сгорания силового агрегата. Уровень ОЖ в расширительном бачке при этом понижается, так как часть жидкости выпаривается в процессе работы мотора. Отметим, что на ранней стадии двигатель зачастую работает устойчиво, охлаждающая жидкость уходит медленно, но спустя некоторое время дефект становится более серьезным. В отдельных случаях обильное попадание ОЖ в цилиндры может привести к гидроудару, так как в составе антифриза или тосола в системе охлаждения находится около 40-50% дистиллированной воды.
  3. Наличие масляных пятен, которые заметны на поверхности ОЖ после откручивания крышки расширительного бачка, а также следы моторного масла в радиаторе системы охлаждения часто указывают на проблемы с прокладкой ГБЦ. Проникновение выхлопных газов в систему охлаждения можно определить по образованию пузырей, которые постоянно видны в расширительном бачке или радиаторе во время работы ДВС. Такое бурление ОЖ выступает признаком негерметичности прокладки.

Сложнее диагностировать пробой или прострел прокладки головки блока цилиндров в том случае, если дефект локализуется между цилиндрами. Если прогорела прокладка гбц, симптомы в этом случае снаружи могут не проявляться, а сама проблема сопровождается только косвенными признаками: повышается расход горючего, двигатель работает неустойчиво и троит, отмечается падение мощности.

Стоит добавить, что в случае прогара прокладки головки блока между камерами сгорания может происходить смешивание отработавших газов и топливно-воздушной смеси в смежных цилиндрах. Чаще неисправность проявляется в виде неустойчивой работы холодного мотора, которая нормализуется после прогрева. Указанные сбои в работе ДВС могут быть вызваны различными неполадками. Что касается проверки прокладки, то для точной диагностики необходимо произвести замеры компрессии двигателя. Если отмечается схожее по показателям падение компрессии в соседних цилиндрах, тогда вполне вероятен дефект прокладки ГБЦ.

Как менять прокладку головки блока цилиндров правильно

Начнем с того, что снятие головки блока цилиндров на некоторых моторах является сложной и трудоемкой процедурой, которая требует слива техжидкостей, демонтажа отдельных агрегатов и узлов. При замене прокладки ГБЦ необходимо убедиться в том, что головка имеет максимально ровную плоскость прилегания к блоку цилиндров.

На прилегающих поверхностях не допускается наличие грязи, глубоких царапин и других дефектов. Если головка блока шлифовалась, тогда необходимо отдельно учитывать толщину снятого слоя с прилегающей поверхности.

В обязательном порядке необходимо соблюдать рекомендуемую последовательность и усилие во время затяжки болтов ГБЦ. Для получения точных данных завод-изготовитель двигателя и производители прокладок головки блока цилиндров предоставляют схему, по которой необходимо производить затяжку крепежей. Также указывается рекомендуемое усилие (момент) затяжки. Добавим, что при замене прокладки ГБЦ рекомендуется также заменить болты крепления. После выкручивания при последующей затяжке с должным усилием старые шпильки не выдерживают нагрузки, в результате чего болт ломается.

В том случае, если шпилька ГБЦ обломалась, но прокладка не прогорела, тогда отломанную часть необходимо выкрутить. После этого болт в обязательном порядке меняется на новый. Для удаления сломанного болта можно воспользоваться простым способом, который предполагает приваривание при помощи сварки к остатку болта металлической трубки. Указанная трубка должна иметь меньший диаметр сравнительно с болтом. Трубка прикладывается к сломанной шпильке и обваривается изнутри. На верхнюю часть трубки можно также наварить гайку, после чего без особых трудностей удается выкрутить сломанную шпильку.

Нужно ли протягивать ГБЦ после замены прокладки

Как уже было сказано выше, в процессе замены прокладки повышенное внимание уделяется болтам крепления, а также правильности затяжки. Головку необходимо затягивать только с рекомендуемым усилием по четко определенной схеме (последовательности). Перетяжка или недостаточное затягивание являются недопустимыми.

Перетянутые болты ГБЦ могут привести к тому, что произойдет отрыв головки крепежного болта. Потеря прижимного усилия будет означать, что головка блока не прилегает достаточно плотно, происходит потеря герметичности и прокладку снова пробивает.

Что касается протяжки ГБЦ после замены прокладки, данную процедуру желательно провести после нескольких десятков километров пробега. Водитель на протяжении этого времени обязан внимательно следить за двигателем и его работой. Мотор с новой прокладкой должен устойчиво работать во всех режимах, выхлоп должен быть чистым, рабочая температура двигателя не превышать допустимую.

Головку нужно обязательно протянуть в том случае, ели замечены потеки в области стыка с блоком цилиндров.  Для этого необходимо воспользоваться динамометрическим ключом и произвести затяжку с тем усилием, которое рекомендуется производителем автомобиля для протяжки головки на конкретном двигателе.

Металлическая или паронитовая прокладка ГБЦ: что лучше

Многие автолюбители задаются вопросом, какая прокладка гбц лучше, металлическая или паронитовая. По утверждениям специалистов и автомехаников, металлическая прокладка головки блока цилиндров способна выдержать большие нагрузки сравнительно с прокладкой из армированного паронита. Особенно это касается двигателей с турбонаддувом и форсированных ДВС, на которых быстро продувает паронитовые прокладки ГБЦ после установки.

Если двигатель атмосферный, находится в стоковой комплектации и не планируется его тюнинг, тогда вполне подходящим вариантом становится металло-паронитовая прокладка. Более того, неоспоримым преимуществом такой прокладки выступает способность немного сглаживать мелкие нюансы и неровности прилегающей поверхности.

Также необходимо добавить, что между группами отверстий в прокладках стенки очень тонкие. По этой причине на срок службы металлических или паронитовых прокладок в первую очередь влияет правильность и точность во время установки, а уже потом материал изготовления. Результатом неправильной установки становится то, что прокладка быстро прогорает, после замены прокладки гбц машина не заводится или раздается стук поршней. Последний случай более характерен для дизельных двигателей, когда поршень может задевать кромку прокладки.

Советы и рекомендации

Если диагностика показала, что прокладка головки блока прогорела, тогда дальнейшая эксплуатация автомобиля крайне не рекомендуется. Возможные последствия для двигателя и расходы на их устранение могут оказаться в десятки раз больше по сравнению с тем, сколько стоит прокладка головки блока цилиндров и работа по ее замене. На разные модели автомобилей стоимость прокладки может составлять от 15 до 50 у.е. Крепежные болты в среднем обойдутся в 10-20 у.е.

Отдельно стоит обратить внимание на вопрос, можно ли использовать прокладку гбц повторно. Однозначным ответ не может быть даже в том случае, если прокладка находится в идеальном состоянии. Как показывает практика, в случае необходимости снятия ГБЦ лучше произвести профилактическую замену прокладки и крепежей.

Напоследок добавим, что повышенное внимание необходимо уделить качеству прокладки. С учетом сложности и объема работ по демонтажу головки блока цилиндров лучше сразу купить фирменную оригинальную прокладку или аналог известного производителя, чем повторно снимать головку через 10-15 тыс. км. Покупка прокладки надлежащего качества будет полностью оправдана даже при учете более высокой стоимости (на 25-50%) по сравнению с более доступными по цене бюджетными вариантами в группе подобных изделий.

Читайте также

«Как определить, что прокладка ГБЦ пробита?» – Яндекс.Кью

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.

Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Какие признаки пробитой прокладки головки блока цилиндров

Очень многие узлы и агрегаты в современном автомобиле не могут нормально функционировать без герметизации в сопряжениях. Наиболее чувствительными в этом плане считаются сопряжение головки блока и блока цилиндров. Если за герметизацию в других узлах могут отвечать прокладки из технического картона, резиноматериала, а иногда и просто слой герметика, то в случае с головкой блока для герметизации служит прокладка довольно сложной формы и состава.

Признаки пробитой прокладки головки блока цилиндров

Внешний вид прогоревшей прокладки ГБЦВнешний вид прогоревшей прокладки ГБЦ

Видно прогар прокладки пробита прокладка головки блока цилиндров

Важность и сложность герметичного сопряжения между ГБЦ и блоком цилиндров состоит в том, что при фиксации головки необходимо изолировать:

  1. Каналы водяной рубашки блока и головки.
  2. Маслопроводящие каналы.
  3. Камеры сгорания каждого из цилиндров друг от друга, от водяной рубашки и системы смазки.

С этим справляется прокладка со сложной конфигураций отверстий. Как правило, она выполняется из армированного паронита с окантовкой-усадкой вокруг каждого из отверстий. Кроме того, прокладка может быть изготовлена из тонкого листового металла в зависимости от модели двигателя.

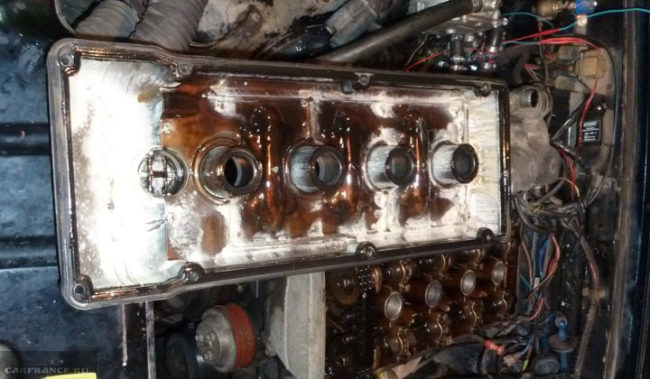

Белая эмульсия в двигателе прогар прокладки ГБЦБелая эмульсия в двигателе прогар прокладки ГБЦ

Белая эмульсия в двигателе из-за прогара ГБЦ

Из какого материала не была бы изготовлена уплотнительная прокладка, опасность её прогара существует всегда.

Тем не менее, если диагностировать неисправность уплотнения на ранней стадии, можно запросто избежать дорогостоящего ремонта.

Ранняя стадия

На ранних стадиях разгерметизации двигатель может не подавать никаких признаков неисправности.

Это особенно характерно для моторов после ремонта, когда головка блока была установлена с нарушением технологии, а именно:

  • неправильная, неровная установка прокладки;
  • несоблюдение момента затяжки и очерёдности затяжки болтов крепления головки;
  • нарушение геометрии головки блока вследствие перегрева, искривление привалочной плоскости:
  • некачественная прокладка;
  • раковины и микротрещины в привалочных плоскостях головки или блока.

Таким образом, для выявления проблем с прокладкой на ранних стадиях достаточно просто внимательно осмотреть двигатель после замены прокладки или другого ремонта, связанного с демонтажем головки.

Признаки подтекания масла

При первых же признаках подтекания масла из-под головки, лучше попытаться подтянуть болты крепления, используя динамометрический ключ и схему затяжки болтов. Вполне возможно, что прокладка просто просела и после протяжки герметичность соединения восстановится, подтекание масла прекратится. Если этого не сделать, вполне возможно, что придётся столкнуться с другими признаками пробитой прокладки.

Другие явные признаки пробитой прокладки

В том случае, когда явного подтекания масла или прорыва выхлопных газов диагностировать не удалось, приходится сталкиваться с более сложными последствиями прогара прокладки:

  1. Белая эмульсия на масляном щупе или под маслозаливной пробкой на крышке газораспределительного механизма. Это говорит о том, что охлаждающая жидкость попала в систему смазки через повреждённую прокладку. При этом уровень масла будет расти, а уровень антифриза падать. Это будет ещё одной подсказкой для выяснения причин неисправности. В большинстве случаев ремонт ограничивается заменой прокладки и масла с антифризом, хотя иногда возникают трещины в самих масляных каналах или в каналах водяной рубашки, тогда светит замена блока или головки.

    Чистая крышка — проблем нет

    Белая эмульсия на крышке

  2. Белый густой дым из выхлопной трубы независимо от температуры воздуха. В таком случае антифриз попадает из водяной рубашки в камеру сгорания, из-за чего и образуется белый густой пар. Пар не заметить довольно сложно, но ещё одной подсказкой в таком случае будет возросший расход топлива и резкое падение мощности двигателя, а также падение уровня охлаждающей жидкости.
  3. Прорыв выхлопных газов наружу. В этом случае сразу все понятно — шумная работа двигателя и появление отработанных газов в подкапотном пространстве красноречиво расскажут о неисправности.
  4. Прорыв выхлопных газов в систему охлаждения. Ситуация опасна тем, что в таком случае двигатель практически не охлаждается и моментально критически перегревается. Антифриз подогревается пузырьками отработанных газов, а кроме того, получает тепло от двигателя, жидкость просто не успевает остывать. Диагностика проста и в этом случае — в расширительном бачке будут явно видны пузырьки выхлопных газов, да и их запах из расширительного бачка скажет о том же.
  5. Прорыв масла в систему охлаждения — в этом случае на поверхности антифриза будут явно видны масляные пятна, что говорит о необходимости замены прокладки.

Признак прогара прокладки ГБЦ на видео (расширительный бачок)

Прогар прокладки между двумя соседними камерами сгорания

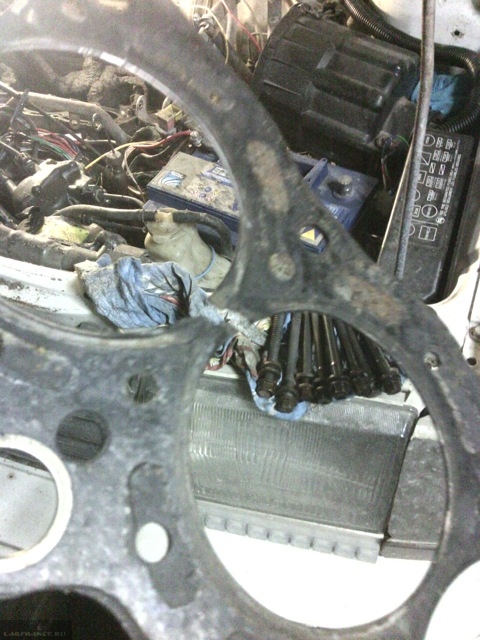

Прогар прокладки ГБЦ двигателя между 2 и 3 цилиндромПрогар прокладки ГБЦ двигателя между 2 и 3 цилиндром

Прогар прокладки между 2 и 3 цилиндром. Ожидаемо, так как компрессия в них упала.

Отдельно стоит отметить случай, когда прокладка прогорает между двумя соседними камерами сгорания. Явных, визуальных признаков такого прогара нет.

Зато есть симптомы, говорящие о прогаре такого характера — снижение мощности двигателя, высокий расход топлива, трудный пуск при полностью исправных системах зажигания, питания и отрегулированном газораспределительном механизме.

Диагностика

Диагностируем такую неисправность просто — измеряем уровень компрессии во всех цилиндрах.

Замер компрессии в двигателеЗамер компрессии в двигателе

Замер компрессии

В случае пробоя прокладки компрессия в двух соседних цилиндрах будет на порядок ниже номинальной, что говорит о пробое.

В этом случае при замене прокладки стоит внимательно изучить место прогара, возможно, там появилась раковина или микротрещина, а она и дальше будет вызывать прогар прокладки именно в этом месте.

Симптомы прогара прокладки на видео

Заключение

Внимательно следите за своим двигателем, ровных всем дорог и удачных путешествий!

Почему пробило прокладку ГБЦ – Ремонт и обслуживание автомобиля

В общем, причины пробития прокладки главного блока цилиндров или ГБЦ можно разделить на три основные категории:

  • Перегрев
  • Преждевременное воспламенение / детонация
  • Изначально неправильная установка

Почему прогорела прокладка ГБЦПочему прогорела прокладка ГБЦ

Есть несколько причин, которые могут привести к любому из этих условий. Но признание того, что один или несколько из них присутствовали до того, как вышла из строя прокладка головки блока цилиндров, поможет вам выяснить первопричину и устранить проблему, чтобы предотвратить разрушение и новой. Если какое-либо из этих условий присутствует прямо сейчас, вы можете сделать ремонт в ближайшее время и избежать дорогостоящего ремонта.

Жесткие условия работы прокладки головки блока цилиндров

Из всех уплотнителей в двигателе вашего автомобиля, прокладка головки имеет одну из самых сложных задач.

Начнем с того, что прокладка должна изолировать отверстия для масла и охлаждающей жидкости и камеры сгорания для предотвращения внутренних и внешних утечек. Она также должена выдерживать экстремальные температуры и давления, которые постоянно меняются. ПГБЦ должна выдерживать температуры, которые могут достигать 400 ° F (204 ° C) между цилиндром и блоком, и от 2000 до 4000 ° F (от 1093 до 2204 ° C) в камере сгорания.

Затем, помимо экстремальных изменений температуры, она должна выдерживать экстремальные давления, которые переходят от отрицательного (вакуум) к положительному (обычно 1000 фунтов на кв. Дюйм (6895 кПа) или более), поскольку каждый поршень проходит свой четырехтактный цикл.

Кроме того, прокладка головки должна бороться с коррозией и химикатами и противостоять силе трения от головки цилиндров (особенно алюминиевых), которая увеличивается при переходе от холода к рабочей температуре. Она выдерживает все это, устраняя незначительные искажения между поверхностью головки и блока и вибрацию во время работы двигателя.

пробой прокладки главного блока цилиндров автомобиляпробой прокладки главного блока цилиндров автомобиля

Из-за суровых условий, в которых она должна работать, конструкция прокладки головки блока значительно улучшилась за последние годы, увеличилось выдерживаемое давление и физическое сопротивление в изменчивой температурной среде.

Несмотря на это, качественная прокладка может привести к экстремальным повышениям температуры или давления, вызванным проблемами с работой двигателя.

В этом руководстве рассматриваются основные причины, которые могут привести к выходу её из строя. Знание различных источников потенциальных проблем может помочь вам диагностировать проблему на ранней стадии, и понять почему её пробило.

Распространенные неисправности, которые могут привести к повреждению прокладки

При пробитии прокладки головки блока важно определить основную причину сбоя перед установкой новой, в противном случае вы рискуете сразу же получить пробой и на новой.

Одна или несколько неисправностей двигателя могут испортить идеально установленную, качественную ПГБЦ. Таким образом, знание условий эксплуатации до отказа качественного уплотнения, помогает определить причину проблемы и устранить ее.

ранняя детонацияранняя детонация

В следующих разделах обсуждаются различные условия эксплуатации двигателя и источники, которые могут привести к этим условиям. Известно, что эти условия могут вызвать пробой, если их не исправить вовремя. Если одно или несколько из этих особых условий присутствовали до того, как она вышла из строя, то источники, описанные в этом разделе, могут помочь вам диагностировать источник проблемы в вашем автомобиле и устранить ее до установки новой прокладки.

  1. Перегрев двигателя

Перегрев является, пожалуй, одной из наиболее распространенных причин отказов ПГБЦ. Мало того, что перегретый двигатель может подвергнуть прокладку воздействию температур, с которыми она не работала ранее, он также может вызвать расширение алюминиевой головки с большей скоростью, чем ее обычная расширяемость при прогреве, что приведет к её поломке.

Даже если это не приведет к мгновенному разрушению, перегрев может значительно ослабить её и вскоре привести к выходу из строя.

перегрев двигателя вызывающий разрушение прокладки ГБЦперегрев двигателя вызывающий разрушение прокладки ГБЦ

Некоторые причины перегрева двигателя:

  • Протекающая система охлаждения
  • Отказ вентилятора радиатора
  • Плохая система рециркуляции отработавших газов
  • Засорен радиатор
  • Термостат застрял
  • Неисправный водяной насос
  • Ослабленный ремень грм
  • Отсутствие обслуживания системы охлаждения
  • Использование неправильного типа охлаждающей жидкости
  • Неплотная крышка радиатора
  • Неисправный шланг радиатора
  1. Неправильное сгорание топлива

Ранняя детонация топлива в камере, примерно так же распространены, как перегрев, как источник пробития прокладки ГБЦ.

При нормальном сгорании пламя, сжигающее топливовоздушную смесь в камере сгорания, распространяется равномерно. Однако этот процесс может быть нарушен из-за обедненной смеси, перегрева или низкооктанового топлива.

Аномальное сгорание может проявляться как детонация или ранее воспламенение:

  • Детонация происходит, когда процесс воспламенения в цилиндре развивается слишком медленно, что позволяет нарастанию давления запустить второй фронт воспламенения на краю смеси, которая сталкивается с первым процессом сгорания. Детонация двигателя вызывает внутреннюю вибрацию из-за ударной волны, возникшей в результате взрыва, которая может привести к физическому повреждению двигателя, включая повреждение прокладки головки блока цилиндров.

ранее воспламенениеранее воспламенение

Причины:

  • Чрезмерно обедненная воздушно-топливная смесь
  • Плохое распределение топлива внутри цилиндра
  • Время зажигания слишком долгое или быстрое
  • Неисправный клапан EGR
  • Низкооктановое топливо
  • Сдругой стороны, опережающее зажигание – это процесс, который начинается до того, как зажигается свеча зажигания. Это условие также приводит к двум фронтам сгорания, которые сталкиваются, производя звенящий взрывной звук. Стук двигателя считается легкой формой стука, и он слышен как легкий постукивающий шум, исходящий из двигателя.



Что ещё вызывает такую проблему:

  • Углеродные отложения в камере сгорания
  • Перегретый выпускной клапан
  • Свеча зажигания
  • Проблемы с системой охлаждения
  • Плохая смазка двигателя



  1. Горячие точки

Неисправность прокладки головки цилиндров также может быть вызвана её низким качеством изготовления от поизводителя.

Некоторые конструкции двигателей могут привести к появлению горячих точек. Например, двигатели с выпускными отверстиями, расположенными слишком близко друг к другу, могут привести к появлению горячих точек в этих областях.

Это может привести к её выходу из строя, если в этих областях она не имеет усиления.

Некоторые прокладки предназначены для правильного заполнения незначительных дефектов на поверхности, которую они защищают, и даже могут заполнить небольшие неровности, допущенные при производстве блока на заводе.

прокладка гбц гонит маслопрокладка гбц гонит масло

  1. Установка прокладки на неровную головку

В процессе установки все может пойти не так, например:

  • Повторное использование старых болтов.
  • Использование одного или нескольких болтов с поврежденной резьбой или недотяжка при закручивании или перетяжка
  • Не очищена поверхность блока перед установкой новой прокладки
  • Использование неправильной последовательности затяжки или процедуры при установке болтов головки.
  • Неправильное использование герметика.
  • Использование абразивных материалов для очистки и шлифовки поверхности блока



Получение подсказок от пробитой прокладки

При ремонте – изучение старой прокладки может дать вам некоторые подсказки о том, что пошло не так:

Испытание на перегрев:

  • Найдите поврежденные участки на старом уплотнителе.
  • Измерьте толщину неповрежденных участков.
  • Сравните оба измерения.
  • Если поврежденные участки тоньше, чем неповрежденные участки, более вероятны перегрев или горячие точки, где возник пробой или прогар.

гонит масло из под прокладки ГБЦгонит масло из под прокладки ГБЦ

Проверка на детонационные повреждения:

  • Если отверстия вокруг цилиндров (поршней) окажутся разрушены, поврежденными или сожженными, то, скорее всего, именно перегрев или детонация привели к повреждениям.



Предотвращение преждевременного разрушения прокладки ГБЦ

К счастью, есть некоторые распространенные источники поломки, которые проявляются чаще, и вы, как владелец автомобиля, можете понять по ним в чем именно заключатся проблема. Знание этих условий работы двигателя может спасти вас от поломки ПГБЦ и дорогостоящего ремонта.

Вот некоторые моменты, которые вы можете предпринять для предотвращения проблем:

  • Когда вы заметите, что двигатель начинает перегреваться, устраните проблему как можно скорее и сделайте необходимый ремонт.
  • Часто открывайте капот и проверяйте уровень охлаждающей жидкости и масла в двигателе. Если уровень охлаждающей жидкости или масла часто падает, найдите источник утечки и произведите необходимый ремонт.
  • Следуйте рекомендациям производителя вашего автомобиля и замените охлаждающую жидкость и моторное масло в соответствии с рекомендациями по пробегу и времени замены.
  • Используйте только тот тип антифриза и моторного масла, который рекомендован производителем вашего автомобиля.



устранение перегрева двигателя автомобиляустранение перегрева двигателя автомобиля

Работа с потенциальной неисправностью

Сбой прокладки головки блока цилиндров – это дорогостоящий ремонт. Не говоря уже о том, что пока идут работы вы никоим образом не сможете использовать свое авто.

Если вы все же столкнулись с таким явлением, убедитесь, что выяснили причину неисправности, прежде чем устанавливать новую, чтобы предотвратить выход из строя и новой прокладки.

К сожалению, может быть много причин, по которым она может выйти из строя. Современные автомобильные двигатели включают в себя множество систем, и неисправность в нескольких из них может иметь плохие и разрушительные последствия для ПНБЦ. Однако теперь вы знаете о тех распространенных причинах, которые могут вызывать такой сбой.

Прогорела прокладка ГБЦ: причины прогара, симптомы, признаки

прогорела прокладка гбц

Причины прогара прокладок ГБЦ

Требования к современным прокладкам головки блока цилиндра (ГБЦ) чрезвычайно высоки. Их задача – уплотнение соединения блока цилиндров и головки.

Почему прогорает прокладка

Каналы расположены в непосредственной близости друг от друга и при прогаре прокладки могут «смешаться». Возможны ситуации, когда из-за нарушения герметичности могут произойти внешние течи.

Среди основных причин прогара прокладок ГБЦ называют:

  • нарушение правил эксплуатации – перегрев из-за недостаточного охлаждения или сбоев в системе сгорания;
  • нарушение ремонтной технологии — неправильные усилие и порядок затяжки ботов ГБЦ.

Для правильной диагностики в первую очередь важна наблюдательность и знание первичных симптомов выхода прокладки ГБЦ из строя. Первые следы масла или охлаждающей жидкости, наличие в ней газов, помогут вовремя произвести замену и нее допустить более серьезных неполадок в двигателе из-за некачественного охлаждения или смазки.

Перегрев

Наиболее распространенная причина выхода прокладок ГБЦ из строя – перегрев. При этом часто разрушается и сам уплотнительный элемент, и деформируется полость головки и даже блока цилиндров.

Локальный перегрев камер сгорания вызывает появление трещин, увеличению усилия, действующего на прокладку из-за расширения алюминиевой головки. При последующем охлаждении прокладка, как следствие, уже не обеспечивает герметичность.

Причина – при нагревании происходит потеря эластичности слоев. «Вычислить» перегретую прокладку можно только при осмотре: вблизи камер она часто становится обугленной, в других зонах – твердой.

При замене перегретой прокладки мало просто обработать поверхность головки. Важно понять причину вызвавшую перегрев: некорректная работы системы охлаждения (выход из строя термостата или нарушения в работе помпы, повреждения шлангов и т.д.).

В случае, если перегрев имел место, а прокладка кажется целой (нет никаких подозрительных следов), не стоит искушать судьбу. Необходимые свойства уже были потеряны и появление прогара – дело времени. Поэтому замену стоит произвести незамедлительно.

Нарушения горения топлива

Неправильное воспламенение топлива значительно поднимает температуру. Рост давления из-за несвоевременного зажигания увеличивает нагрузки на ГБЦ: ее болты начинают «растягиваться» и, соответственно, слабее прижимают прокладку. Разрушение усиливается возможными детонациями.

Визуально прокладку, сгоревшую из-за нарушений в зажигании можно вычислить по разрушениям между отверстиями под цилиндры или по изменению цвета окантовки.

После замены прокладки ГБЦ нужно проверить правильность угла опережения зажигания и соответствие калильного числа свечей регламентируемым величинам.

Неправильная установка ГБЦ

Для равномерного обжатия важна правильная установка головки блока цилиндров. Имеет значение не только усилие, но и порядок затяжки болтов. Ремонтная информация предоставлена в инструкции к конкретному автомобилю и должна неукоснительно соблюдаться.

Любое нарушение чревато тем, что прокладка «потечет». Бывают ситуации, когда соблюден и порядок, и динамометрический ключ показал нужное усилие, а прокладка негерметична. Перед тем, как грешить на качество детали, стоит убедиться, что и остальные нюансы выполнены до мелочей.

Так, часто неопытные ремонтники «не замечают» информацию о том, что резьбовая часть болтов должна быть смазана. В результате часть усилия «сухих» болтов уйдет на преодоление трения и затяжка окажется слабой.
Чрезмерное количество масла также опасно: оно, сжимаясь, заполнит часть отверстия и «не пустит» болт на нужную глубину.

Если обжатие произведено некорректно, в большинстве случаев симптомы проявятся уже через несколько часов работы. Стоит учитывать, что со временем прокладка и соединение могут «слабеть» под действием температур и вибраций. Поэтому, если подобная рекомендация есть в инструкции к автомобилю, спустя определенное время нужно выполнить повторную утяжку.

Другие механические проблемы

Прокладка ГБЦ легко повреждается. Именно по этой причине ее повторное использование после снятия ГБЦ недопустимо. Небольшое, незаметное для глаза, смещение приведет к потере герметичности из-за того, что ранее сжатые области попадут в зоны меньшего сжатия.

Причинами разрушения также может стать неудаленный мусор под прокладкой или деформации отельных участков поверхности ГБЦ и блока. Проверка ровности (а при необходимости – шлифовка) — необходимая операция при каждой замене ГБЦ.

Купить новую прокладку и другие оригинальные запчасти и аналоги вы можете на нашем сайте!

Прогорела прокладка ГБЦ. Признаки и как действовать?

ea75adf70f8e8d19f6d35d6c60b4b1f2.jpgНеисправная  прокладка головки блока цилиндров  — вещь довольно неприятная для любого водителя: последствия такой неполадки могут быть самыми непредсказуемыми. Поэтому, чтобы не пришлось делать капитальный ремонт двигателя, устранять эту неприятность нужно на ранней стадии.  То есть нужно внимательно следить за тем, как работает двигатель, и за состоянием этой маленькой и, казалось бы, неважной детали головки блока цилиндров. Но как бы старательно и внимательно мы не следили за мотором автомобиля, из каких бы совершенных материалов не изготавливали уплотнители, все равно может случиться так, что прогорела прокладка ГБЦ.

Основные симптомы

В большинстве случаев неисправность  мы можем определить, если заметны следы подтекания масла из-под головки блока. Одной из причин неисправности может быть прогар клапана, хотя неправильно закрученные болты тоже могут быть причиной такого явления. Но если следов подтекания масла не видно, то бывает трудно разобраться, каково  состояние прокладки. Чтобы понять, что в  уплотнителе появился дефект,  нам нужно знать основные симптомы этой неисправности.

Перед любой поездкой проверяем уровень масла. Если на щупе мы обнаруживаем белую эмульсию, значит, прокладка пробита. Охлаждающая жидкость, попадая в масляную систему, превращается в эмульсию. Если мы начинаем замечать, что непонятно куда исчезает тосол, то нужно срочно ремонтировать двигатель. Чаще всего достаточно замены прокладки.  Но  охлаждающая жидкость может вытекать и тогда, когда  в блоке цилиндров появляются трещины.

Причины прогорания прокладки

Дым белого цвета из выхлопной трубы и налет на свечах зажигания  – тоже  признак дефекта в головке блока цилиндра. Охлаждающая жидкость через поврежденную прокладку попадает в цилиндр  и выходит в виде пара  из глушителя. Не забываем, что подобный эффект может появляться, если влажность воздуха высокая. Ремонт нужно начинать, если пар появляется и в сухую погоду.

prokladka-gbz-2.jpgО том, что произошел прогар прокладки, свидетельствуют пятна масла на поверхности жидкости для охлаждения. Если масло попало в охлаждающую систему, нужно сразу обращаться к специалисту, чтобы двигатель не заклинило. Пузырьки в радиаторе или расширительном бачке – еще один симптом прогара автопрокладки, в результате которой выхлопные газы смешиваются с охлаждающей жидкостью. Если пузырьки появляются все время, а не только во время замены тосола, то уплотнитель нужно менять. О прогорании автопрокладки свидетельствует  запах выхлопных газов из расширительного бачка и  неустойчивая работа мотора на холостых оборотах тоже заставит нас задуматься о состоянии сальника и поможет определить симптомы неполадок.

Процедура замены

Прогар автопрокладки мы можем обнаружить при визуальном осмотре. Если дефект удастся обнаружить вовремя, то можно ограничиться только заменой прокладки. В общем-то, заменить прокладку не сложно. Главное – аккуратно открутить болты, крепящие головку блока цилиндров. Болты очищаем от гари, убираем следы масла и грязь. Затем откручиваем их на пол-оборота каждый,  в определенном порядке. Демонтировать ГБЦ нельзя при подключенных навесных агрегатах. Поэтому отсоединяем все приборы, фильтры и ремни. При этом все фотографируем или записываем (чтобы не осталось лишних деталей). Снимаем головку и заменяем прокладку. Новую деталь устанавливаем на место и ориентируемся по втулкам, что входят в отверстия в углах. Таким образом, мы не сможем ошибиться и поставим прокладку правильно, без перекосов.

Теперь остается поставить ГБЦ на место, подсоединить все навесные агрегаты и затянуть болты так, как написано в инструкции по эксплуатации. Затяжной момент будем проверять динамометрическим ключом. Если что-то не получается,  можем обратиться к специалистам, которые сделают все быстро за один день. Стоит такая услуга недорого.



«Как определить, что прокладка ГБЦ пробита?» – Яндекс.Знатоки

Признаки пробитой прокладки ГБЦ:

Прострел наружу. Когда из-под головки идут выхлопные газы. Это трудно не заметить, причем звук будет такой, что и не услышать будет невозможно.

Если пробило прокладку ГБЦ между цилиндрами, то обнаружить такой пробой довольно сложно, но все же возможно. Например, можно измерить компрессию, которая точно позволит обнаружить проблемы с прокладкой ГБЦ. К тому же, мотор при этом будет работать неровно (может троить).

Выхлопные газы в охлаждающей жидкости. Очень часто именно такая аномалия может свидетельствовать о пробое прокладки головки. Однако однозначно сказать, что причина именно в прокладке — нельзя, так как газы в ОЖ могут появиться и через трещину в цилиндрах или рубашке охлаждения. В таких случаях мотор будет «подъедать» охлаждающую жидкость, а выхлоп будет иметь странный вид и запах. Как правило, в таких случаях выхлоп становится как пар, белого цвета. Также в расширительном бачке возможны появления пузырей, пахнущих выхлопными газами.

Масляные или водяные подтеки на двигателе. В этой ситуации можно точно сделать вывод о том, что прокладка ГБЦ пробита или же сама головка установлена неправильно.

Необоснованное повышение температуры двигателя. Температура растет из-за того, что тепло от сгорания топливной смеси проникает в систему охлаждения, в результате чего происходит прогрев антифриза.

Повышение уровня масла в двигателе. Все мы знаем, что некоторые моторы «берут масло», иногда это даже предусмотрено конструкцией двигателя и не считается неисправностью. Однако случаются ситуации, когда масло не убывает, а наоборот прибавляется… И поверьте, смешного здесь очень мало. На самом деле повышение уровня происходит в результате попадания в масло охлаждающей жидкости. Кстати, последствия такого разбавления могут быть самыми печальными. Масло становится менее вязким, мотор смазывается недостаточно, в результате чего сила трения между деталями увеличивается. Возрастает также износ этих деталей и сказать точно на сколько хватит двигателя, который работает практически «на сухую», довольно сложно. Ясно одно — двигатель получит серьезный урон, а его моторесурс серьезно сократится. Если ОЖ будет переть в масло, или наоборот, то, скорее всего, в расширительном бачке ОЖ вы увидите маслянистые пятна.

Отправить ответ

avatar
  Подписаться
Уведомление о
